Intitulé	Description
Type de produit	Lave-linge frontal
Capacité de lavage	12 kg
Vitesse d'essorage	1200 tr/min
Classe énergétique	A+++
Dimensions approximatives	85 x 60 x 60 cm
Poids	75 kg
Alimentation électrique	220-240 V, 50 Hz
Consommation d'eau	50 L par cycle
Fonctions principales	Programmes de lavage variés, départ différé, option de prélavage
Entretien et nettoyage	Nettoyage régulier du filtre, entretien du joint de porte
Pièces détachées et réparabilité	Disponibilité des pièces détachées, réparabilité facilitée
Sécurité	Protection contre les débordements, verrouillage de porte pendant le lavage
Compatibilités	Compatible avec les lessives liquides et en poudre

FOIRE AUX QUESTIONS - AVTXL 120 HOTPOINT

Que faire si ma machine à laver HOTPOINT AVTXL 120 ne démarre pas ?

Vérifiez d'abord si l'appareil est correctement branché et si la prise fonctionne. Assurez-vous également que la porte est bien fermée, car la machine ne démarre pas si la porte est ouverte.

Pourquoi ma machine à laver fait-elle du bruit pendant le cycle ?

Des bruits excessifs peuvent être causés par un déséquilibre de la charge. Assurez-vous que le linge est réparti uniformément dans le tambour. Si le bruit persiste, vérifiez les pieds de la machine pour vous assurer qu'elle est de niveau.

Comment résoudre un problème d'évacuation de l'eau ?

Vérifiez si le tuyau de vidange est obstrué ou plié. Assurez-vous également que le filtre de la pompe n'est pas bouché. Nettoyez-le si nécessaire.

Que faire si l'eau ne chauffe pas pendant le lavage ?

Vérifiez que le programme sélectionné nécessite un cycle de lavage à chaud. Si c'est le cas, il pourrait y avoir un problème avec la résistance. Contactez un technicien pour un diagnostic.

Pourquoi ma machine à laver affiche-t-elle un code d'erreur ?

Les codes d'erreur indiquent généralement un problème spécifique. Reportez-vous au manuel d'utilisation pour identifier le code et suivre les recommandations de dépannage.

Comment nettoyer le tambour de ma machine à laver ?

Pour nettoyer le tambour, vous pouvez exécuter un cycle à vide à haute température avec du vinaigre blanc ou un produit de nettoyage spécialement conçu pour les machines à laver.

Quels types de détergents sont recommandés pour la HOTPOINT AVTXL 120 ?

Utilisez des détergents adaptés aux machines à laver, de préférence des détergents liquides ou en poudre qui sont spécifiquement étiquetés comme compatibles avec les appareils à haute efficacité.

Comment régler la température de lavage sur ma machine ?

La température de lavage peut être ajustée en sélectionnant le programme approprié sur le panneau de contrôle. Consultez le manuel d'utilisation pour plus de détails sur chaque programme.

MODE D'EMPLOI AVTXL 120 HOTPOINT

Déballage et mise à niveau, 2 Raccordements hydrauliques et électriques, 2-3 Premier cycle de lavage, 3 Caractéristiques techniques, 3

Description du lave-linge, 4-5

Bandeau de commandes, 4 Comment ouvrir et fermer le tambour, 4 Voyants, 5

Mise en marche et programmes, 6

En bref : démarrage d'un programme, 6 Tableau des programmes, 6

Personnalisations, 7

Réglage de la température, 7 Réglage de l'essorage, 7 Options, 7

Produits lessiviels et linge, 8

Tiroir à produits lessiviels, 8 Cycle blanchissage, 8 Triage du linge, 8 Pièces de linge particulières, 8 Woolmark Platinum Care, 8

Précautions et conseils, 9

Sécurité générale, 9 Mise au rebut, 9 Economies et respect de l'environnement, 9

Entretien et soin, 10

Coupure de l'arrivée d'eau et de courant, 10 Nettoyage du lave-linge, 10 Nettoyage du tiroir à produits lessiviels, 10 Entretien du couvercle et du tambour, 10 Nettoyage de la pompe, 10 Nettoyage du tiroir à produits lessiviels, 10 Contrôle du tuyau d'arrivée de l'eau, 10

Anomalies et remèdes, 11

Assistance, 12 Consultation à tout moment, 12

Hotpoint

ARISTON

! Conservez ce mode d’emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu’il suive toujours le lave-linge pour que son nouveau propriétaire soit informé sur son mode de fonctionnement et puisse profiter des conseils correspondants.

! Lisez attentivement les instructions : elles fournissent d'importantes informations sur l'installation, l'utilisation et la sécurité.

Déballage et mise à niveau

Déballage : enlever les 4 vis

1. Déballiez le lave-linge.
2. Contrôlez que le lave-linge n'a pas été endommagé pendant le transport. S'il est abîmé, ne le raccordez pas et contactez votre revendeur.
3. Enlevez les quatre vis de protection pour le transport, le caoutchouc et la cale, placés dans la partie arrrière (voir figure).
4. Bouchez les trous à l'aide des bouchons plastiques fournis.
5. Conservez bien toutes ces pièces : il faudra les remonter en cas de transport du lave-linge.

Attention: en cas de réutilisation, les vis plus courtes doivent être montées dessus. Les emballages ne sont pas des jouets pour enfants.

Mise à niveau

1. Installez le lave-linge sur un sol plat et rigide, sans l'appuyer contre des murs, des meubles ou autre.
2. Si le sol n'est pas parfaitement horizontal, vissez ou dévissez les petits pieds avant (voir figure) pour niveler l'appareil ; son angle d'inclinaison, mesuré sur le plan de travail, ne doit pas dépasser

Une bonne mise à niveau garantit la stabilité de la machine et évite qu'il y ait des vibrations, du bruit et des déplacements en cours de fonctionnement. Si la machine est posée sur de

la moquette ou un tapis, réglez les petits pieds de manière à ce qu'il y ait suffisamment d'espace pour assurer une bonne ventilation.

Mise en place, placements

Si votre lave-linge est muni d'un chariot spécial avec roues rétractiles, vous pouvez le déplacer facilement. Pour faire descendre ce chariot et pouvoir ainsi déplacer sans effort votre lave-linge, vous devez tirer le levier situé en bas à gauche, sous la base. Une fois le lave-linge

déplace, remettez-le dans la position initiale. Le lave-linge est ainsi solidement mis en place. Voir figure. (Seulement pour les modèles prévus)

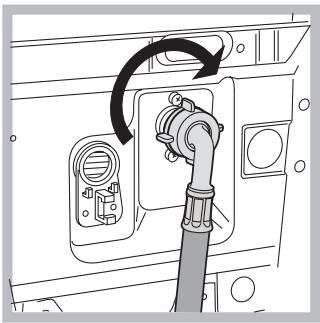

Raccordement du tuyau d'arrivée de l'eau

1. Montez le joint A sur l'extrémité du tuyau d'alimentation et vissez-le à un robinet d'eau froide à embout fileté 3/4 gaz (voir figure).

Faites couler l'eau jusqu'à ce qu'elle soit limpide et sans impuretés avant de raccorder.

1. Raccordez le tuyau d'alimentation au lave-linge en le vissant à la prise d'eau prévue, dans la partie arrière en haut à droite (voir figure).
2. Faites attention à ce que le tuyau ne soit ni plié ni écrabouillé.

La pression de l'eau doit être comprise entre les valeurs indiquées dans le tableau des caractéristiques techniques (voir page ci-contre). Si la longueur du tuyau d'alimentation ne suffit pas, adressez-vous à un magasin spécialisé ou à un technicien/agréé.

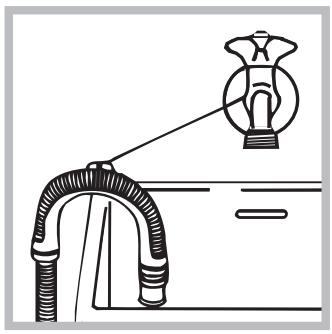

Raccordement du tuyau de vidange

Raccordez le tuyau d'évacuation, sans le plier, à un conduit d'évacuation ou à une évacuation murale placés à une distance du sol comprise entre 65 et 100 cm;

ou bien accrochez-le à un évier ou à une baignoire, dans ce cas, fixez le support en plastique fourni avec l'appareil au robinet (voir figure). L'extrémité libre du tuyau d'évacuation ne doit pas être plongée dans l'eau.

L'utilisation de tuyaux de rallonge est absolument déconseillée. Si vous ne pouvez justement pas faire autrement, vous devrez utiliser un tuyau de même diamètre et de longueur maximum de 150 cm.

Branchement électrique

Avant de brancher la fiche dans la prise de courant, contrôlez que:

• la prise dispose de mise à la terre et est conforme aux normes;
• la prise est bien apte à supporter la puissance maximale de la machine indiquée dans le tableau des Caractéristiques techniques (voir ci-contre);
• la tension d'alimentation est bien comprise entre les valeurs figurant dans le tableau des Caractéristiques techniques (voir ci-contre);
• La prise est bien compatible avec la fiche du lave-linge. Autrement, remplacez la prise ou la fiche.

! Notre lave-linge ne doit pas être installé dehors, même à l'abri, car il est très dangereux de le laisser exposé à la pluie et aux orages.

! Après installation du lave-linge, la prise de courant doit être facilement accessible.

! N'utilisez ni allonge ni prise multiples. ! Le câble ne doit être ni plié ni écrabouillé. ! Le câble d'alimentation ne doit être remplacé que par des techniciens agréés.

Attention! Nous déclinons toute responsabilité en cas de non-respect des normes énumérées ci-dessus.

Premier cycle de lavage

Avant la première utilisation de la machine, effectuez un cycle de lavage avec un produit lessiviel mais sans linge et sélectionnez le programme à 90°C sans prélavage.

Caractéristiques techniques

Modèle	AVTXL 120
Dimensions	largeur 40 cmhauteur 85 cmprofondeur 60 cm
Capacité	de 1 à 6 kg
Raccordementsélectriques	Voir la plaque signalétique appliquée sur la machine.
Raccordementshydrauliques	pression maximale 1 MPa (10 bar)pression minimale 0,05 MPa (0,5 bar)capacité du tambour 42 litres
Vitessed'essorage	jusqu'à 1200 tours minute
Programmes decontrôle selon lanorme IEC 60456	programme 3;température 60°C;effectué avec une charge de 6 kg.
CE	Cet apparéil est conforme auxDirectives Communautaires suivantes:- 73/23/CEE du 19/02/73 (BasseTension) et modifications suivantes- 89/336/CEE du 03/05/89(Compatibilité electromagnétique)et modifications suivantesù-2002/96/CE

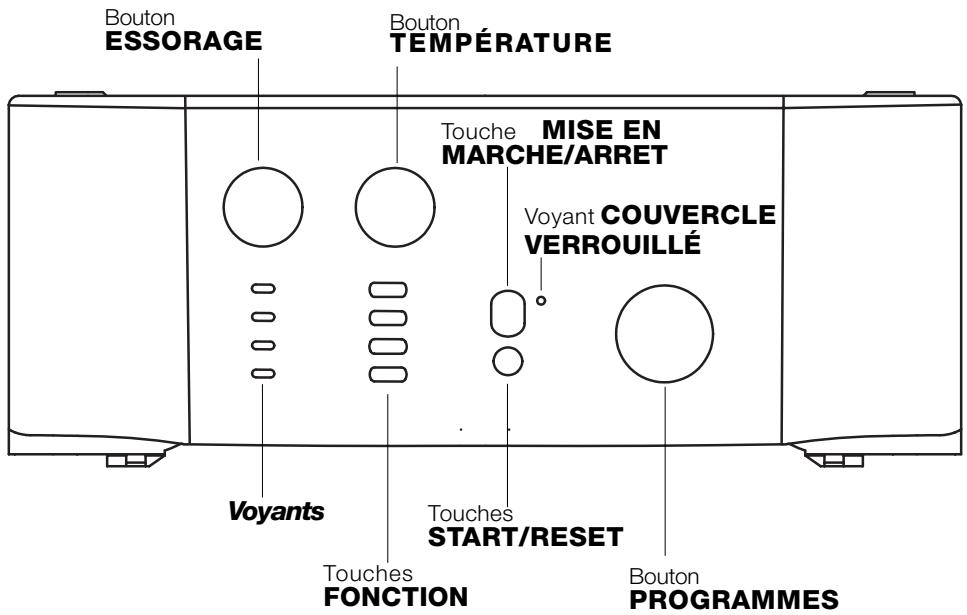

Bandeau de commandes

Tiroir à produits lessiviels pour charger produits lessiviels et additifs (voir page 8).

Voyants pour suivre le stade d'avancement du programme de lavage.

Touche ESSORAGE: réglage de la vitesse d'essorage ou exclusion (voir page 7).

Touches TEMPERATURE: modification de la température de lavage (voir page 7).

Touches FONCTION pour sélectionner les fonctions disponibles. La touche correspondant à la fonction sélectionnée restera allumée.

Touche MISE EN MARCHE/ARRET: mise en marche ou arrêt du lave-linge. (voir page 6).

Touche START/RESET: démarrage des programmes ou annulation (en cas d'erreur).

Voyant MARCHE/COUVERCLE VERROUILLE pour comprendre si le lave-linge est allumé (clignotant) et si le couvercle peut être ouvert (fixe) (voir page 5).

Bouton PROGRAMMES pour sélectionner les programmes (voir page 6).

Pendant le programme, le bouton ne rouge pas.

Le symbole éclairé indique que le couvercle est verrouillé pour éviter toute ouverture accidentelle ; attendez que le voyant clignote avant de l'ouvrir.

Le clignotement rapide du voyant MARCHE/COUVERCLE VERROUILLE en même temps qu'un autre signale une anomalie, voir page 11.

Comment ouvrir et fermer le tambour

Fig. 1

Fig. 2

Fig. 3

Fig. 4

Voyants

Les voyants fournissant des informations importantes.

Voilà ce qu'ils signifient:

Phases en cours:

Pendant le cycle de lavage, les voyants s'allument progressivement pour indiquer son stade d'avancement:

Prélavage

Lavage

Rinçage

Essorage

Remarque : pendant la phase de vidange, le voyant correspondant à la phase Essorage s'allume.

A) Ouvrez le couvercle. (Fig. 1). Soulevez le couvercle externe et ouvrez-le complètement; B) Ouverture douce du tambour (Fig. 2): Appuyez d'un doigt sur le bouton comme illustré et le tambour s'ouvrira délicatement. C) INTRODUISEZ LE LINGE. (Fig. 3).

• refermez bien le tambour en baissant d'abord la porte antérieure et posez ensuite la porte postérieure;
• Faites attention à parfaitement positionner les crochets de la porte antérieure dans leur siège dans la porte postérieure;
• Vous entendrez un "clac" qui confirmera la bonne fixation; appuyez alors légèrement vers le bas sur les deux portes qui ne doivent pas se décrocher;
• fermez enfin le couvercle externe.

E) ARRET FINAL DU TAMBOUR (Fig. 2)

À la fin du lavage, le tambour se rangera avec les portes en haut, prêtes pour une facile ouverture. (Seulement pour certains modèles).

Touches fonction

La sélection d'une fonction entraîne l'allumage du voyant correspondant.

Si la fonction sélectionnée est incompatible avec le programme sélectionné, la touche clignote et la fonction n'est pas activée.

En cas de sélection d'une fonction incompatible avec une autre précédemment sélectionnée, la seule à être activée sera la niveau validé.

En bref: démarrage d'un programme

1. Pour allumer le lave-linge, appuyez sur la touche (6). Tous les voyants s'allument pendant quelques secondes puis s'éteignent et le voyant ALLUMAGE/ COUVERCLE VERROUILLE commence à clignoter.
2. Chargez le lave-linge, versez le produit lessiviel et les additifs (voir page 8) et fermez les portes et le couvercle.
3. Sélectionnez à l'aide du bouton PROGRAMMES

le programme désiré.

1. Sélectionnez la température de lavage (voir page 7).
2. Sélectionnez la vitesse d'essorage (voir page 7).
3. Appuyez sur la touche START/RESET pour lancer le programme. Pour annuler, poussez sur la touche START/RESET pendant 2 secondes au moins.
4. À la fin du programme de lavage, le voyant ALLUMAGE/ COUVERCLE VERROUILLE clignote pour indiquer que le couvercle peut être ouvert. Sortez le linge et laissez le couvercle entrouvert pour faire sécher le tambour. Éteignez le lave-linge en appuyant sur la touche

Tableau des programmes

Nature des tissues et degré de salissure	Programmes	Temp. lavage	Lessive		Assouplis-sant	Durée du cycle (minutes)	Description du cycle de lavage
			prélav.	lavage.

Coton

Blancs extrémement sales (draps, nappes, etc.)	1	90° C	•	•	•	137	Prélavage, lavage, rincages, essorages intermédiaires et finaux
Blancs extrémement sales (draps, nappes, etc.)	2	90° C		•	•	129	Lavage, rincages, essorages intermédiaires et finaux
Blancs et couleurs résistantes très sales	3	60° C		•	•	160	Lavage, rincages, essorages intermédiaires et finaux
Blancs peu sales et couleurs délicates (chemises, pulls, etc.)	4	40° C		•	•	78	Lavage, rincages, essorages intermédiaires et finaux
Couleurs délicates peu sales	5	30° C		•	•	70	Lavage, rincages, essorages intermédiaires et finaux

Synthétiques

Couleurs résistantes très sales (linge de bébé, etc.)	6	60° C		•	•	79	Lavage, rincages, anti-froissement ou essorage délicat
Couleurs résistantes très sales (linge de bébé, etc.)	7	50° C		•	•	75	Lavage, rincages, anti-froissement ou essorage délicat
Couleurs délicates (linge en tout genre légèrement sale)	8	40° C		•	•	65	Lavage, rincages, anti-froissement ou essorage délicat
Couleurs délicates (linge en tout genre légèrement sale)	9	30° C		•	•	32	Lavage, rincages et essorage délicat

Délicats

Laine	10	40° C		●	●	45	Lavage, rincages et essorage délicat
Tissus particulièrement délicats (rideaux, soie, viscose, etc.)	11	30° C		●	●	52	Lavage, rincages, anti-froissement ou vidange

PROGRAMMES PARTIAUX

Rinçage	©				●		Rinçages et essorage
Rinçage délicat	©				●		Rinçages, anti-froissement ou vidange
Essorage	◎						Vidange et essorage énergique
Essorage délicat	◎						Vidange et essorage délicat
Vidange	◎						Vidange

Remarque

Pour la fonction anti-froissement : voir Repassage facile, page ci-contre. Les données reportées dans le tableau sont à titre indicatif.

Programme spécial

Quotidien 30' (programme 9 pour Synthétiques) spécialement conçu pour laver du linge peu sale en un rien de temps : il ne dure que 30 minutes et permet ainsi de faire des économies d'énergie et de temps. Choisissez le programme (9 à 30°C), vous pourrez laver ensemble des textiles différents (sauf laine et soie) en ne dépassant pas 3 kg de charge. Nous vous conseillons d'utiliser des lessives liquides.

Sélection de la température

Tournez le bouton TEMPERATURE pour sélectionner la température de lavage (voir Tableau des programmes page 6). Vous pouvez réduire la température jusqu'au lavage à froid (®).

Sélection de l'essorage

Tournez le bouton ESSORAGE pour sélectionner la vitesse d'essorage du programme sélectionné.

Les vitesses maximales prévues pour les programmes sont :

Programmes vitesse maximale

Coton	1200 tours minute
Synthétiques	800 tours minute
Laine	600 tours minute
Soie	no

Vous pouvez réduire la vitesse d'essorage ou bien même supprimer ce dernier en sélectionnant le symbole

La machine interdira automatiquement tout essorage à une vitesse supérieure à la vitesse maximale prévue pour chaque programme.

Pour éviter des vibrations excessives, avant toute phase d'essorage, l'appareil imprime au tambour une série de rotations continues à une vitesse légèrement supérieure à la vitesse de lavage pour distribuer le linge de façon uniforme. Si, malgré plusieurs tentatives, le linge n'est pas parfaitement réparti, l'appareil effectue l'essorage à une vitesse inférieure à la vitesse prévue.

En cas de déséquilibre excessif, l'appareil procède à la répartition du linge au lieu de l'essorage.

Les tentatives éventuelles d'équilibrage peuvent prolonger la durée totale du cycle de 10 minutes maximum.

Fonctions

Les différentes fonctions de lavage prévues par le lave-linge permettent d'obtenir la propreté et le blanc souhaités. Pour activer les fonctions:

1. Appuyez sur la touche correspondante à la fonction désirée, d'après le tableau ci-dessous ;
2. L'allumage de la touche correspondante signale que la fonction est activée.

Remarque: Le clignotement rapide de la touche signale que la fonction correspondante n'est pas disponible pour le programme sélectionné.

Fonctions	Effet	Mode d'emploi	Activée avec les programmes:
Super Lavage	Pour obtenir un linge d'une propre impeccable, visibleblement plus blanc par rapport au standard de lavage de la Classe A.	Elle est incompatible avec l'options PEU SALE.	1, 2, 3, 4, 5, 6, 7, 8.
Repassage facile	Pour moins froisser les tissus et simplifier leur repassage.	Si cette fonction est sélectionnée, les programmes 6, 7, 8, 11 s'arrêtéron en laissant le linge tremper dans l'eau (Anti-froissement) et le voyant de la phase Rincegage se mettra à clignoter: - pour compléter le cycle appuyez sur la touche START/RESET; - pour n'effectuer que la vidange amenez le bouton sur le symbole correspondant et appuyez sur la touche START/RESET	Tous sauf 1, 2, 9, 10, Vidange.
Peu sale	Pour réduire de 30% environ la durée du cycle de lavage.	Elle est incompatible avec l'options SUPER LAVAGE.	1, 2, 3, 4, 5, 6, 7, 8 Rinceages
Rinçage plus	Pour augmenter l'efficacité du rincegage.	Utilisation conseillée en cas de pleine charge ou de doses élevées de produit lessiviel.	1, 2, 3, 4, 5, 6, 7, 8 Rinçages.

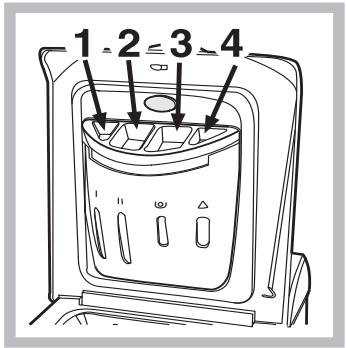

Tiroir à produits lessiviels

Un bon résultat de lavage dépend aussi d'un bon dosage de produit lessiviel : un excès de lessive ne lave pas mieux, il incruste l'intérieur de votre lavelinge et pollue l'environnement.

Sortez le tiroir à produits lessiviels et versez la lessive ou l'additif comme suit.

Bac 2 : lessive lavage

En cas d'utilisation de lessive liquide, il est conseillé d'introduire la boule doseuse directement dans la cuve.

Bac 3: additifs (adoucissant, etc.)

L'assouplissant ne doit pas déborder de la grille (max). Le lave-linge prévoit automatiquement l'assouplissant lors du dernier rincage.

À la fin du programme de lavage, il reste dans le bac 3 un résidu d'eau. Cette eau sert au prélèvement des assouplissants très denses ou à dissoudre les assouplissants concentrés.

Si dans le bac 3 il reste un peu plus d'eau que d'habitude, cela signifie que le dispositif de vidange est bouché et empêche l'effet aspirant du dispositif.

Pour le nettoyer, voir page 10.

Bac 4: eau de javel

N'utilise pas de détergeants pour lavage à la main, ils génèrent trop de mousse.

Cycle de blanchissage

N'utilisez de l'eau de Javel traditionnelle que pour les tissus blancs résistants et des détachants délicats pour les couleurs, les synthétiques et la laine. Lorsque vous versez l'eau de Javel, attention à ne pas dépasser le niveau "max" indiqué sur le bac 4 (voir figure). Si vous ne voulez que blanchir, versez l'eau de Javel dans le bac supplémentaire 4, sélectionnez le programme Rincage (pour textiles coton) ou Rincage spécifique (pour textiles Synthétiques) et appuyez sur la touche Rincage plus.

Triage du linge

• Triez correctement votre linge d'après:
• le type de textile / le symbole sur l'étiquette.
• les couleurs : séparez le linge coloré du blanc.
• Videz les poches et contrôlez les boutons.
• Ne dépassez pas les valeurs indiquées correspondant au poids de linge sec :

Textiles résistants: 6 kg max.

Textiles synthétiques: 2,5 kg max.

Textiles délicats: 2 kg max.

Laine: 1 kg max.

Combien pèse le linge ?

1 drap 400-500 g 1 taie d'oreiller 150-200 g 1 nappe 400-500 g 1 peignoir 900-1.200 g 1 serviette éponge 150-250 g

Pièces de linge particulières

Rideaux: pliez-les bien et glissez-les dans une taie d'oreiller ou dans un sac genre filet. Lavez-les seuls sans dépasser la demi-charge. Sélectionnez le programme 11 qui supprime automatiquement l'essorage.

Doudounes et anoraks: s'ils sont en duvet d'oie ou de canard, ils peuvent être lavés à la machine. Lavez les vêtements sur l'envers. La charge ne doit pas excéder 2-3 kg. Prévoyez 2, voire 3 rincages et un essorage léger.

Chaussures de tennis: débarrasssez-les de la boue. Lavez-les en même temps que jeans et vêtements résistants, jamais avec du linge blanc.

Laine: pour obtenir d'excellents résultats, utilisez un produit lessiviel spécial et ne dépassez pas une charge de 1 kg.

Délicate comme le lavage à la main.

Hotpoint-Ariston a introduit un nouveau standard de performances supérieures, reconnu par The Woolmark Company qui lui a attribué le prestigieux

label Woolmark Platinum Care. Si le logo Woolmark Platinum Care est appliqué sur votre lave-linge, vous pouvez laver avec d'excellents résultats vos vêtements en laine portant l'étiquette "laver à la main" (M.0303):

Sélectionnez le programme 10 pour tous les vêtements portant l'étiquette "Laver à la main" et utilisez un produit lessiviel spécial (charge max. 1 Kg).

Ce lave-linge a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces avertissements sont fournis pour des raisons de sécurité, lisez-les attentivement.

Sécurité générale

• Cet appareil a été conçu pour une utilisation domestique, non professionnelle, et ses fonctions ne doivent pas être altérées.
• Ce lave-linge ne doit être utilisé que par des adultes en suivant les instructions reportées dans ce mode d'emploi.
• N'utilisez pas l'appareil si vous êtes pieds nus. Ne touchez jamais l'appareil si vous avez les pieds ou les mains humides.
• Ne tirez jamais sur le câble pour débrancher la fiche de la prise de courant.
• Ne touchez pas à l'eau de vidange, elle peut atteindre des températures très élevées.
• Ne forcez pas pour ouvrir le couvercle : le verrouillage de sécurité qui protège contre les ouvertures accidentelles pourrait s'endommager.
• En cas de panne, n'essayez en aucun cas d'accéder aux mécanismes internes pour tenter de la réparer.
• Veillez à ce que les enfants ne s'approchent pas de la machine pendant son fonctionnement.
• Deux ou trois personnes sont nécessaires pour la déplacer en faisant très attention. Ne jamais la déplacer seule car la machine est très lourde.
• Avant d'introduire votre linge, contrôlez si le tambour est bien vide.

Enlèvement des appareils ménagers usagés

• Mise au rebut du matériel d'emballage : se conformer aux réglementations locales de manière à ce que les emballages puissent être recyclées.
• La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les

appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est apposé sur tous les produits pour rappeler les obligations de collecte séparée.

Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieux appareil.

Économie de produit lessiviel, d'eau, d'électricité et de temps

• Pour ne pas gaspiller de ressources, utilisez le lave-linge à sa charge maximale. Mieux vaut une pleine charge que deux demies, vous économiserez jusqu'à 50% d'électricité.
• Un prélavage n'est nécessaire qu'en cas de linge très sale. S'en passer permet de faire des économies de produit lessiviel, de temps, d'eau et entre 5 et 15% d'électricité.
• Si vous traitez les taches avec un produit détachant ou si vous les laissez tremper avant de les laver, vous évitez d'avoir à laver à de hautes températures. Un programme à 60°C au lieu de 90°C ou un à 40°C au lieu de 60°C fait économiser jusqu'à 50% d'électricité.
• Bien doser la quantité de produit lessiviel en fonction de la durée de l'eau, du degré de salissure et de la quantité de linge à laver évite les gaspillages et protège l'environnement : bien que biodégradables, les produits lessiviels contiennent des éléments qui altèrent l'équilibre de la nature. Évitez le plus possible l'utilisation d'assouplissant.
• Effectuer ses lavages tard dans l'après-midi et jusqu'aux premières heures du matin permet de réduire la charge d'absorption des opérateurs énergétiques.
• Si le linge doit être séché dans un sèche-linge, sélectionnez une haute vitesse d'essorage. Du linge qui contient moins d'eau économise du temps et de l'électricité dans le programme de séchage.

Coupure de l'arrivée d'eau et de courant

• Fermez le robinet de l'eau après chaque lavage : vous limiterez ainsi l'usure de l'installation hydraulique de votre lave-linge et éliminerez le danger de fuites.
• Débranchez la fiche de la prise de courant quand vous nettoyez votre lave-linge et pendant tous vos travaux d'entretien.

Nettoyage du lave-linge

Pour nettoyer l'extérieur et les parties en caoutchouc, utilisez un chiffon imbibé d'eau tiède et de savon. N'utilisez ni solvants ni abrasifs.

Nettoyage du tiroir à produits lessiviels

Pour ouvrir le tiroir, soulève-le et tirez-le vers vous (voir fig.). Lavez-le à l'eau courante, effectuez cette opération assez souvent.

Entretien du couvercle et du tambour

• Quand vous n'utilisez pas votre lave-linge, laissez toujours le hublot entrouvert pour éviter la formation de mauvaises odeurs.

Nettoyage de la pompe

Le lave-linge est équipé d'une pompe autonettoyante qui n'exige aucune opération d'entretien. Il peut toutefois arriver que de menus objets (pièces de monnaie, boutons) tombent dans la préchambre qui protège la pompe, placée en bas de cette dernière.

Contrôlez que le cycle de lavage est bien terminé et débranchez la fiche.

Pour récapituler les objets qui pourraient être tombés dans la préchambre :

1. déposez la base à l'avant de votre lave-linge en la saisi ssant sur les côtés et en la tirant des deux mains (voir figure);
2. Dévissez le couvercle en le faisant tourner dans le sens inverse des aiguilles d'une montre (voir figure) : il est normal qu'un peu d'eau s'écoule ;
3. nettoyez soigneusement à l'intérieur;
4. revissez le couvercle;
5. remontez le panneau en veillant à bien enfiler les crochets dans les fentes prévues avant de le pousser contre la machine.

Contrôle du tuyau d'arrivée de l'eau

Contrôlez le tuyau d'alimentation au moins une fois par an. Remplacez-le dès que vous remarquez des craquements et des fissures : les fortes pressions subies pendant le lavage pourraient provoquer des cassures.

N'utilisez jamais de tuyaux usés.

Démontage:

Appuyez légèrement sur la grosse touche située sur la partie antérieure du tiroir à produits lessiviels et tirez vers le haut (fig. 1).

Nettoyage:

Nettoyez le tiroir sous le robinet (fig. 3) à l'aide par exemple d'une brosse à dents ; tirez sur les deux petits siphons placés dans la partie supérieure des bacs 1 et 2 (fig. 4), contrôlez qu'ils ne soient pas bouchés et rincez-les.

Remontage:

N'oubliez pas de replacer les deux petits siphons dans leurs emplacements spéciaux et remettez enfin le tiroir dans son siège en le fixant (fig. 4, 2, 1).

Fig.1

Fig. 2

Fig. 3

Fig. 4

Il peut arriver que le lave-linge ne fonctionne pas bien. Avant de appeler le Service après-vente (voir page 12), contrôlez s'il ne s'agit pas d'un problème facile à résoudre grâce à la liste suivante.

Anomalies:

Le lave-linge ne s'allume pas.

Le cycle de lavage ne démarre pas.

Il n'y a pas d'arrivée d'eau.

Le lave-linge prend de l'eau et vidange continuellement.

Votre lave-linge ne vidange pas et n'essore pas.

Votre lave-linge vibre beaucoup pendant l'essorage.

Le lave-linge a des fuites.

Le voyant ALLUMAGE COUVERCLE VERROUILLE clignote rapidement en même temps qu'un autre voyant.

Il y a un excès de mousse.

• La fiche n'est pas branchée dans la prise de courant ou mal branchée.
• Il y a une panne de courant.
• Le couvercle n'est pas bien fermé (l'évoyant Couvercle Verrouillé clignote).
• La touche START/RESET n'a pas été actionnée.
• La touche START/RESET n'a pas été actionnée.
• Le robinet de l'eau n'est pas ouvert.
• Le tuyau d'arrivée de l'eau n'est pas raccordé au robinet.
• Le tuyau est plié.
• Le robinet de l'eau n'est pas ouvert.
• Il y a une coupure d'eau.
• La pression n'est pas suffisante.
• La touche START/RESET n'a pas été actionnée.
• le tuyau de vidange n'est pas installé à une distance du sol compris évent.

Si après ces vérifications, le problème persiste, fermez le robinet de l'eau, éteignez la machine et appelez le service Assistance. Si vous habitez en étage dans un immeuble, il peut y avoir des phénomènes de siphonnement qui font que votre lave-linge prend et évacue l'eau continuellement. Pour supprimer cet inconvénient, vous pouvez trouver dans le commerce des valves spéciales anti-siphonnement.

• Le programme ne prévoit pas de vidange : pour certains programmes, il faut intervenir pour la faire manuellement (voir page 6).
• L'option Repassage facile est activée: pour compléter le programme, appuyez sur la touche START/RESET (voir page 7).
• Le tuyau de vidange est plié (voir page 3).
• La conduite de l'installation de vidage est bouchée.
• Le tambour n'a pas été débloqué (comme indiqué page 2) lors de l'installation du lave-linge.
• Le lave-linge n'est pas posé à plat (voir page 2).
• Le lave-linge est coincé entre des meubles et le mur (voir page 2).
• Le tuyau d'arrivée de l'eau n'est pas bien visser (voir figure page 2).
• Le tiroir à produits lessiviels est bouché (pour le nettoyer voir page 10).
• Le tuyau de vidange n'est pas bien fixé (voir page 3).
• Eteindre l'appareil et débrancher la fiche de la prise de courant, attendre 1 minute environ avant de rallumer.

Si l'anomalie persiste, appeler le service d'assistance.

• Le produit de lavage utilisé n'est pas une lessive spéciale machine (il faut qu'il y ait l'inscription "pour lave-linge", "main et machine", ou autre semblable).
• La quantité utilisée est excessive.

Avant d'appeler le service après-vente:

• Vérifiez si vous ne pouvez pas résoudre vous-même le problème (voir page 11);
• Remettez le programme en marche pour contrôler si le dysfonctionnement a disparu;
• Autrement, appelez le Service après-vente de votre revendeur ; ! Ne vous adressez jamais à des techniciens non agrées.

Communiquez:

• le type de panne;
• le modèle de la machine (Référence);
• le numéro de série (S/N);

Instructions sur la plaquette signalétique située sur le panneau arrière du lave-linge.

Installation, 14-15

LNIK OT6eJIbAHnIa,32

Poirotobka6eJb3,2

Oc06eHHoCTn CTnPK OTeJIbHbIX n3deJIn, 32
