R 608 TOP - Horloge programmable THEBEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Horloge programmable
Marque	THEBEN
Modèle	R 608 TOP
Dimensions	Selon DIN 43880
Poids	85 g
Alimentation	230 V~, +10%/−15%, 50-60 Hz
Type de contact	Contact inverseur, libre de potentiel, 16(6) A, 250 V~
Fonctions principales	Programmation hebdomadaire, 28 pas de mémoire (EEPROM), écran LCD rétroéclairé, commutation marche/arrêt, anticipation manuelle, marche forcée, programme vacances, programme aléatoire, impulsion et cyclique
Base de temps	Quartz, précision ≤ ±1 s/jour à 20°C
Réserve de marche	Environ 3 ans (pile remplaçable)
Entretien et nettoyage	Nettoyer avec un chiffon sec, ne pas utiliser de produits abrasifs
Sécurité	Classe de protection II, IP20
Pièces détachées et réparabilité	Pile remplaçable, cache-borne plombable réf. 907 0 065, référence commande 608 0 002 (TR 608 top) ou 608 0 801 (TR 608 top e)
Informations générales	Température ambiante -10°C à +55°C, consommation propre 2,5 VA, matière thermoplastique auto-extinguible

FOIRE AUX QUESTIONS - R 608 TOP THEBEN

Comment programmer l'horloge R 608 TOP ?

Utilisez les 4 touches à impulsions et suivez les menus déroulants. Vous pouvez programmer jusqu'à 28 pas de mémoire (EEPROM) avec commutations marche et arrêt séparées pour chaque jour de la semaine.

Comment régler le passage automatique heure d'été/hiver ?

Le passage automatique peut être désactivé ou programmé selon les règles MEZ, GB, USA ou une règle individuelle. Accédez au menu de réglage horaire.

Que faire en cas de panne de courant ?

L'horloge dispose d'une réserve de marche d'environ 3 ans grâce à une pile interne. Les réglages et programmes sont conservés en mémoire EEPROM.

Comment remplacer la pile ?

La pile est remplaçable. Ouvrez le cache et remplacez-la par une pile identique. La réserve de marche garantit la sauvegarde des données pendant le changement.

Comment utiliser la fonction de marche forcée ?

Appuyez sur la touche de marche forcée pour activer un arrêt ou une marche permanente. Un symbole apparaît à l'écran. Pour revenir en mode automatique, appuyez à nouveau.

Comment copier un programme d'un jour à l'autre ?

Utilisez l'assistant de copie dans le menu. Sélectionnez le jour source et les jours cibles pour dupliquer les horaires de commutation.

Quelle est la précision de l'horloge ?

La base de temps quartz offre une précision de ≤ ±1 seconde par jour à 20°C. La durée de commutation minimale est de 1 minute.

Comment réinitialiser l'appareil ?

Utilisez le bouton reset situé sur le boîtier. Cela efface tous les réglages et programmes, ramenant l'horloge aux paramètres d'usine.

Quels types de lampes peut-on commander ?

L'horloge peut commander des lampes à incandescence (1000 W), halogènes (1000 W), tubes fluorescents compensés (800 VA) et fluocompactes (jusqu'à 7×7 W). Le contact est de 16(6) A à 250 V~.

Comment protéger l'appareil par code PIN ?

Activez le code confidentiel (PIN) dans les réglages. Saisissez un code à 4 chiffres. Une fois activé, le code est demandé pour modifier les programmes.

MODE D'EMPLOI R 608 TOP THEBEN

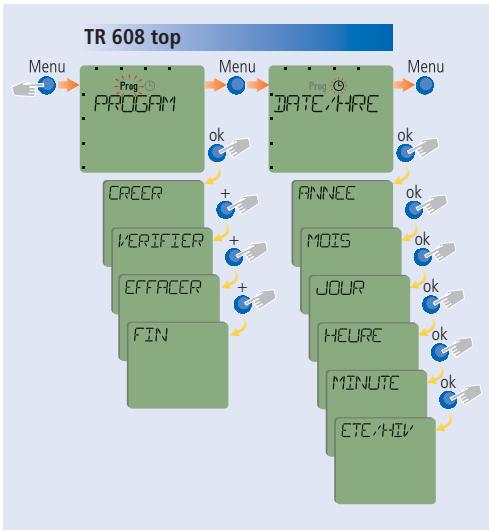

• Les menus déroulants vous guident pas à pas à travers toutes les étapes de la programmation Programme hebdomadaire
• 28 pas de mémoire (EEPROM) avec programmation par blocs et commutations marche et arrêt séparées
• Utilisation simple grâce aux 4 touches et aux menus déroulants
• Assistant pour la copie de programme sur d'autres jours de la semaine (blocs)
• Anticipation manuelle Marche forcée (Marche/Arrêt permanents)
• Le passage automatique heures / heures d'hiver peut être désactivé ou programmé sur une règle différente (MEZ, GB, USA, individuelle)
• Pile remplaçable Code confidentiel (PIN)

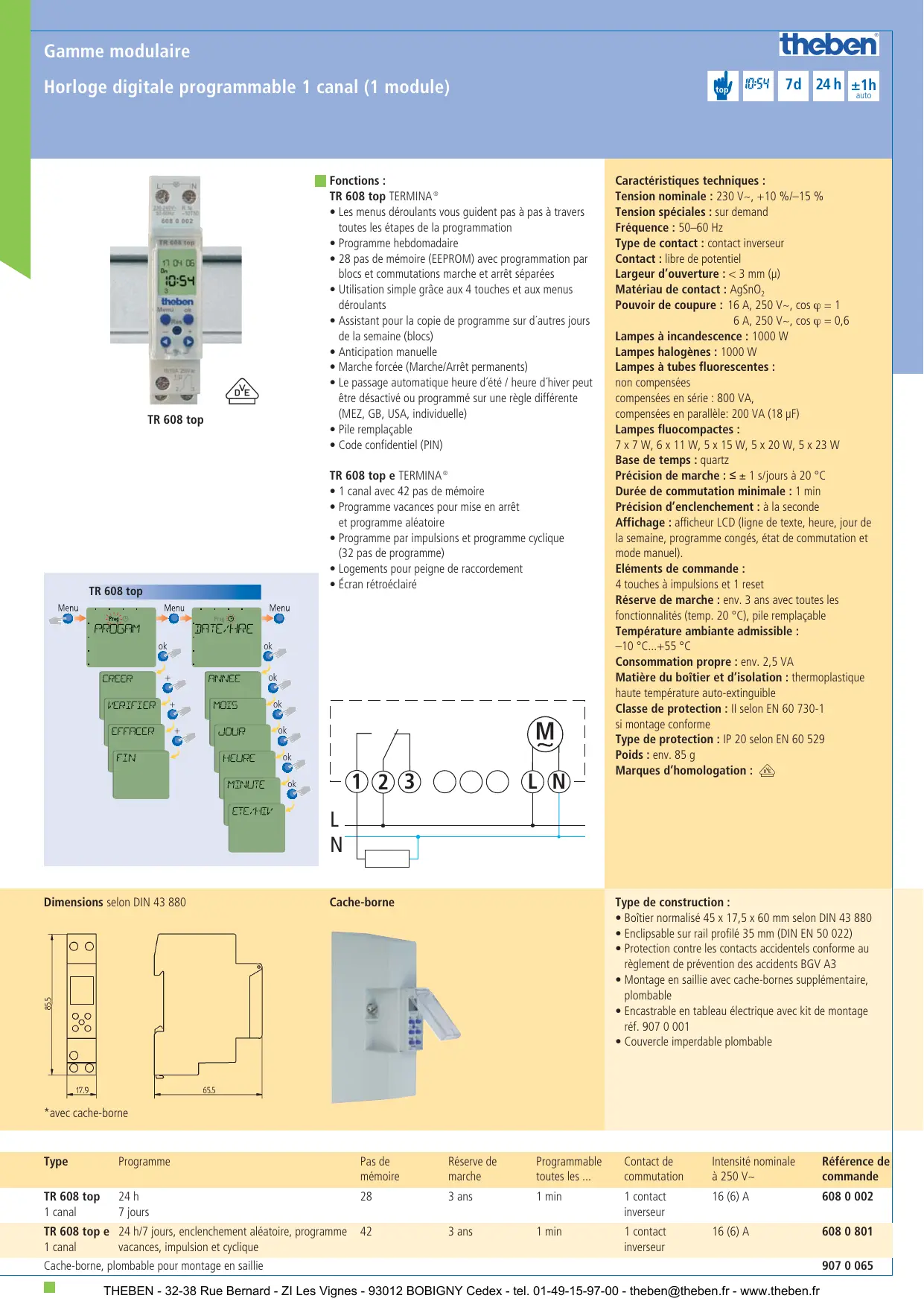

TR 608 top et termina

• 1 canal avec 42 pas de mémoire Programme vacances pour mise en arrêt et programme aléatoire Programme par impulsions et programme cyclique (32 pas de programme)
• Logements pour peigne de raccordement Écran rétroéclairé

Dimensions selon DIN 43 880

* avec cache-borne

Caracteristiques techniques

Tension nominale : 230 V~, +10 %/−15 %

Tension spéciales : sur demande

Fréquence: 50-60 Hz

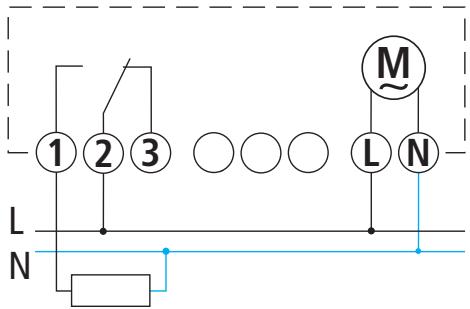

Type de contact : contact inverseur

Contact: libre de potentiel

Largeur d'ouverture: < 3 mm ()

Matériau de contact: AgSnO_2

Pouvoir de coupure: 16A,250V\~, = 1

6A, 250V~, cos φ = 0,6

Lampes à incandescence : 1000 W

Lampes halogènes : 1000 W

Lampes tubes fluorescentes :

non compensées

compensées en série : 800 VA,

compensées en parallèle: 200 VA (18 μF)

Lampes fluocompactes :

7 × 7 W, 6 × 11 W, 5 × 15 W, 5 × 20 W, 5 × 23 W

Base de temps : quartz

Précision de marche: ≤ ± 1 s/jour à 20°C

Durée de commutation minimale : 1 min

Précision d'enclenchement : à la seconde

Affichage : afficheur LCD (ligne de texte, heures, jour de la semaine, programme congés, état de commutation et mode manuel).

Éléments de commande :

4 touches à impulsions et 1 reset

Réserve de marche : env. 3 ans avec toutes les

fonctionnalités (temp. 20°C), pile remplacable

Température ambiante admissible :

-10^ +55^

Consommation propre : env. 2,5 VA

Matière du boîtier et d'isolation : thermoplastique

haute température auto-extinguible

Classe de protection : Il selon EN 60 730-1

si montage conforme

Type de protection : IP 20 selon EN 60 529

Poids: env.85g

Marques d'homologation :

Type	Programme	Pas demémoire	Réserve de marché	Programmable toutes les ...	Contact de commutation	Intensité nominale à 250 V~	Référence de commande
TR 608 top1 canal	24 h7 jours	28	3 ans	1 min	1 contactinverseur	16 (6) A	608 0 002
TR 608 top e1 canal	24 h/7 jours, enchampement aléatoire, programmevacances, impulsion et cyclique	42	3 ans	1 min	1 contactinverseur	16 (6) A	608 0 801
Cache-borne, plombable pour montage en saillie							907 0 065
