R 030 TOP - Horloge programmable THEBEN - Notice d'utilisation et mode d'emploi gratuit

Tension nominale	230 V ±10% - 15%
Fréquence	50 Hz
Type de contact	Contact inverseur
Largeur d'ouverture	3 mm (µ)
Durée de coupure	10 A, 250 V~, cos φ = 1
Commande lampe halogène	2300 W
Commande lampes fluorescentes	9 x 7 W, 7 x 11 W, 7 x 15 W, 7 x 20 W, 7 x 23 W
Base de temps	Quartz
Précision de marche	± 1 s/jour à 20 °C
Durée d'enclenchement minimale	1 min (impulsion/cycle 1 s)
Affichage	LCD avec ligne de texte
Réserve de mémoire	Environ 10 ans avec affichage d'utilisation pleine charge (température 20 °C) grâce à une pile lithium non polluante
Température ambiante admissible	-10 °C à +35 °C
Consommation propre	max. 6 VA
Matière du boîtier et d'isolation	Résistante aux hautes températures, thermoplastique autoextinguible
Classe de protection	II selon EN 60730-1
Type de protection	IP 20 selon EN 60 529
Poids	env. 170 g

FOIRE AUX QUESTIONS - R 030 TOP THEBEN

Quelles sont les dimensions du THEBEN R 030 TOP ?

Les dimensions du THEBEN R 030 TOP sont 75 mm de large, 90 mm de haut et 58 mm de profondeur.

Comment installer le THEBEN R 030 TOP ?

Pour installer le THEBEN R 030 TOP, suivez le schéma de câblage fourni dans le manuel d'utilisation et assurez-vous de respecter les normes de sécurité électrique.

Que faire si le THEBEN R 030 TOP ne s'allume pas ?

Vérifiez d'abord si l'appareil est correctement alimenté. Assurez-vous que le disjoncteur est en marche et que les connexions sont sécurisées.

Comment régler la minuterie sur le THEBEN R 030 TOP ?

Pour régler la minuterie, utilisez le bouton de réglage sur le panneau avant. Référez-vous au manuel pour les instructions précises de programmation.

Le THEBEN R 030 TOP est-il compatible avec des lampes LED ?

Oui, le THEBEN R 030 TOP est compatible avec des lampes LED, mais assurez-vous de vérifier les spécifications de charge maximale.

Que faire si le THEBEN R 030 TOP ne fonctionne pas comme prévu ?

Si l'appareil ne fonctionne pas correctement, réinitialisez-le en débranchant l'alimentation pendant quelques minutes, puis rebranchez-le.

Où puis-je trouver le manuel d'utilisation du THEBEN R 030 TOP ?

Le manuel d'utilisation peut être téléchargé sur le site officiel de THEBEN ou est inclus dans l'emballage du produit.

Le THEBEN R 030 TOP est-il étanche ?

Non, le THEBEN R 030 TOP n'est pas étanche. Il doit être installé dans un endroit sec et protégé des intempéries.

MODE D'EMPLOI R 030 TOP THEBEN

L'horloge digitale encapsulée est idéale pour la rénovation et le neuf - Grâce au texte affichant les instructions, l'utilisateur est accompagné pas à pas tout au long du déroulement de la programmation. Programme journalier et hebdomadaire avec 42 pas de programme précis à la minute - Assistant pour la copie de programme sur d'autres jours de la semaine (blocs) - La programmation s'affiche sous forme de barres graphiques sur l'écran à cristaux liquides Programme vacances daté Programme par impulsions et cyclique - Programme aléatoire activé par touche - Le passage automatique heures d'été/heures d'hiver peut être désactivé ou programmé sur une règle différente (MEZ, GB, USA, individuelle) - Anticipation et marche forcée (permanente) - Réserve de marche env. 10 ans (pile au lithium) - Sauvegarde du programme dans une mémoire EEPROM - Avec Code PIN

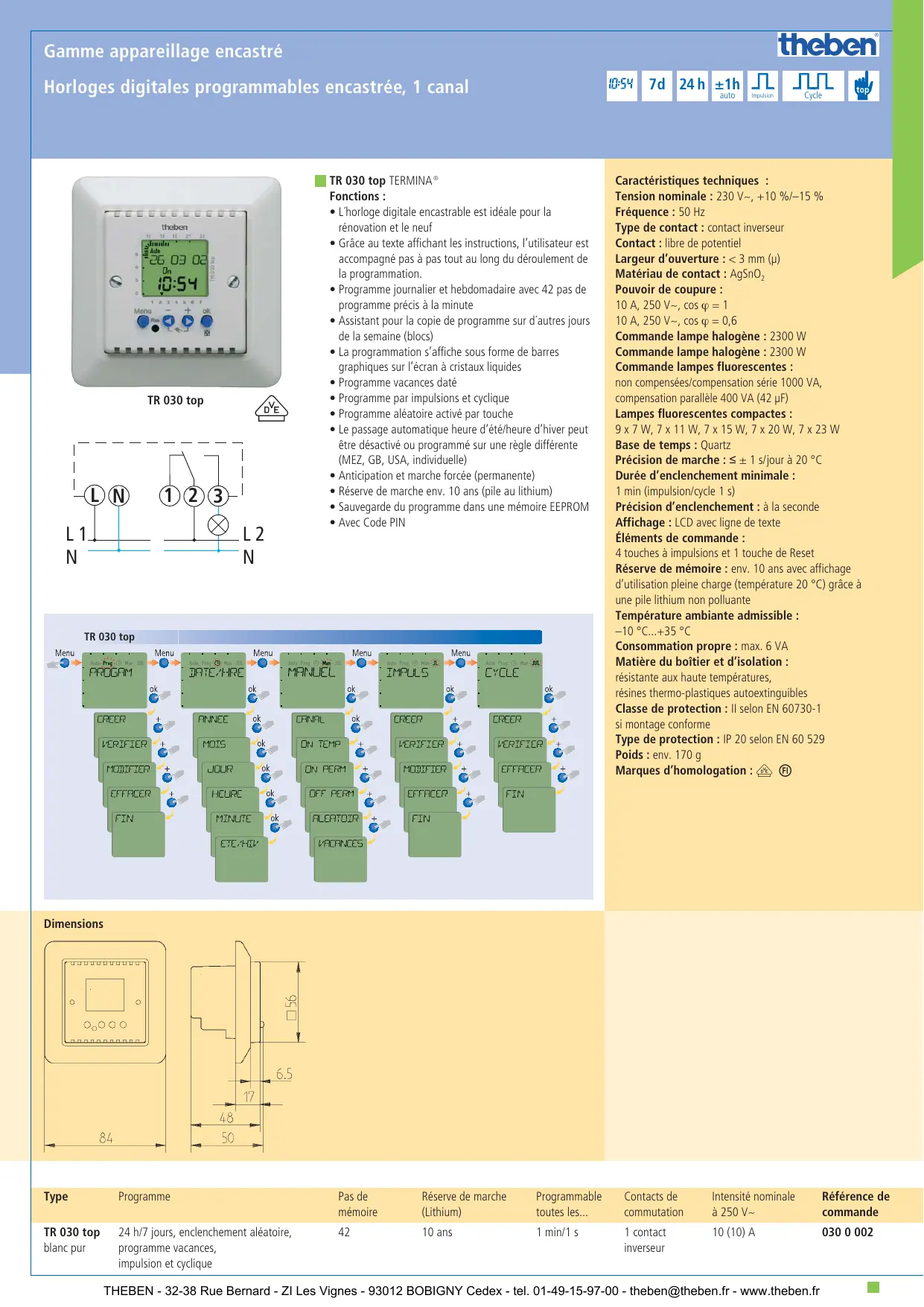

TR 030 top

Dimensions

Caractéristiques techniques

Tension nominale : 230 V~, +10 %/−15 %

Fréquence: 50 Hz

Type de contact : contact inverseur

Contact: libre de potentiel

Largeur d'ouverture: < 3 mm ()

Matériau de contact: AgSnO₂

Pouvoir de coupure :

10A,250V\~, cos = 1

10A, 250V~, cos = 0,6

Commande lampe halogène:2300W

Commande lampe halogène : 2300 W

Commande lampes fluorescentes :

non compensées/compensation en série 1000 VA, compensation en parallèle 400 VA (42 F)

Lampes fluorescentes compactes :

9 × 7 W, 7 × 11 W, 7 × 15 W, 7 × 20 W, 7 × 23 W

Base de temps : Quartz

Précision de marche: ≤ ± 1 s/jour à 20°C

Durée d'enclenchement minimale :

1 min (impulsion/cycle 1 s)

Précision d'enclenchement : à la seconde

Affichage : LCD avec ligne de texte

Éléments de commande :

4 touches à impulsions et 1 touche de Reset

Réserve de mémoire : env. 10 ans avec affichage

d'utilisation pleine charge (température 20°C) grâce à

une pile lithium non polluante

Température ambiante admissible :

-10°C...+35°C

Consommation propre : max. 6 VA

Matière du boîtier et d'isolation :

résistante aux hautes températures,

résines thermoplastiques autoextinguibles

Classe de protection : Il selon EN 60730-1

si montage conforme

Type de protection : IP 20 selon EN 60 529

Poids: env.170g

Marques d'homologation : CE FI

Type	Programme	Pas demémoire	Réserve de marche(Lithium)	Programmabletoutes les...	Contacts decommutation	Intensité nominaleà 250 V~	Référence commande
TR 030 topblanc pur	24 h/7 jours, enchampement aléatoire,programme vacances,impulsion et cyclique	42	10 ans	1 min/1 s	1 contactinverseur	10 (10) A	030 0 002
