ELPA 9 - Horloge programmable THEBEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Horloge programmable (minuterie d'escalier)
Marque	THEBEN
Modèle	ELPA 9
Tension nominale	230 V +10% / -15%
Fréquence	50 Hz
Consommation propre	max. 1 VA
Plage de temporisation	1 à 7 minutes
Type de connexion	3 conducteurs (rénovation)
Réarmement	Non
Interrupteur	Bascule (éclairage permanent/minuterie)
Contact	À fermeture, largeur d'ouverture >3 mm
Matériau de contact	AgSnO₂
Puissance de commutation	1..16 A (230 V~)
Charge admissible lampes à incandescence	max. 50 mA
Température ambiante admissible	-10 °C à +50 °C
Type de protection	IP 20
Dimensions (boîtier normalisé)	45 x 17,5 x 60 mm
Poids estimé	~150 g
Matériau du boîtier	Thermoplastique autoextinguible
Homologations	DIN 18015-2
Installation	Rail profilé 35 mm (DIN EN 50022), saillie ou encastré
Entretien	Nettoyer avec un chiffon sec, sans solvant
Réparabilité	Aucune pièce détachable utilisateur, réparation par professionnel

FOIRE AUX QUESTIONS - ELPA 9 THEBEN

Comment régler la temporisation sur l'ELPA 9 ?

Tournez le cadran rotatif sur la plage de 1 à 7 minutes. La valeur lue directement sur le cadran correspond au temps de temporisation souhaité. Aucune autre manipulation n'est nécessaire.

Puis-je utiliser l'ELPA 9 pour une installation neuve ?

Non, l'ELPA 9 est un modèle pour rénovation conçu pour les anciennes installations à 3 conducteurs. Pour les installations neuves, utilisez un modèle compatible 4 conducteurs comme l'ELPA 8.

Quelle est la différence entre l'ELPA 8 et l'ELPA 9 ?

L'ELPA 8 permet une connexion 3 ou 4 conducteurs et dispose d'un réarmement. L'ELPA 9 est limité au 3 conducteurs et ne propose pas de réarmement. L'ELPA 9 est destiné à la rénovation.

Comment installer l'ELPA 9 sur un rail DIN ?

L'appareil se clipse directement sur un rail profilé 35 mm (DIN EN 50022). Assurez-vous que le rail est correctement fixé. Pour un montage en saillie, utilisez le cache-bornes fourni (réf. 907 0 065).

Que faire si la minuterie ne fonctionne pas ?

Vérifiez d'abord l'alimentation (230 V~) et le câblage. Assurez-vous que l'interrupteur à bascule est en position minuterie. Si le problème persiste, contactez un professionnel qualifié.

Puis-je commander des lampes LED avec l'ELPA 9 ?

L'appareil n'est pas spécifiquement conçu pour les LED. Vérifiez la puissance de commutation et le courant de charge. Pour les lampes fluorescentes compactes, les charges maximales sont indiquées dans la notice.

Comment basculer entre éclairage permanent et mode minuterie ?

Utilisez l'interrupteur à bascule situé sur l'appareil. Positionnez-le sur le symbole approprié : éclairage permanent (trait continu) ou minuterie (horloge).

Quelle est la charge maximale pour les lampes fluorescentes ?

Pour les tubes fluorescents avec ballast conventionnel non compensé : 2300 VA. Pour compensation parallèle : 1300 VA (70 μF). Pour ballast électronique : 300 VA.

L'appareil est-il compatible avec un montage en saillie ?

Oui, utilisez le cache-bornes optionnel (réf. 907 0 065) pour un montage en saillie plombable. Il assure la protection contre les contacts accidentels.

Y a-t-il un préavis d'extinction intégré ?

Oui, l'ELPA 9 intègre un préavis d'extinction conforme à la norme DIN 18015-2. Il signale la fin de la temporisation avant l'extinction complète.

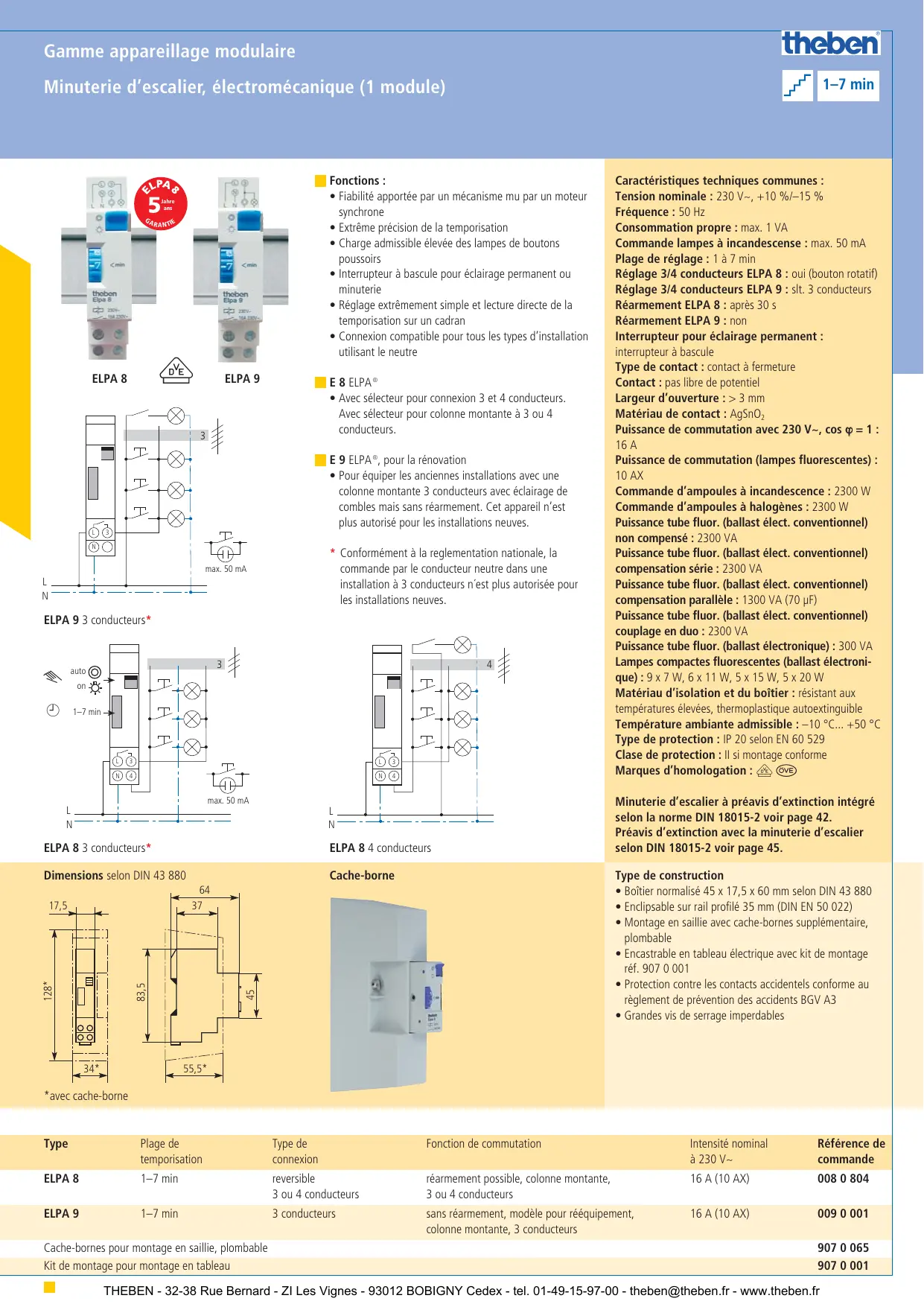

MODE D'EMPLOI ELPA 9 THEBEN

ELPA 93 conducteurs* ELPA 83 conducteurs*

Fonctions:

• Fiabilité apportée par un mécanisme mû par un moteur synchrone
• Extrême précision de la temporisation
• Charge admissible élevée des lampes de boutons-poussoirs
• Interrupteur à bascule pour éclairage permanent ou minuterie
• Réglage extrêmement simple et lecture directe de la temporisation sur un cadran
• Connexion compatible pour tous les types d'installation utilisant le neutre

E 8 ELPA

• Avec sélecteur pour connexion 3 et 4 conducteurs. Avec sélecteur pour colonne montante à 3 ou 4 conducteurs.

E 9 ELPA, pour la rénovation

• Pour équiper les anciennes installations avec une colonne montante 3 conducteurs avec éclairage de combles mais sans réarmement. Cet appareil n'est plus autorisé pour les installations neuves.
• Conformément à la réglementation nationale, la commande par le conducteur neutre dans une installation à 3 conducteurs n'est plus autorisée pour les installations neuves.

ELPA 84 conducteurs

Dimensions selon DIN 43 880 * avec cache-borne

Cache-borne

Caractéristiques techniques communes :

Tension nominale: 230V +10% / - 15% Fréquence: 50Hz

Consommation propre : max. 1 VA

Commande lampes à incandescence : max. 50 mA Plage de réglage : 1 à 7 min

Réglage 3/4 conducteurs ELPA 8 : oui (bouton rotatif)

Réarmement ELPA 9 : non

Interrupteur pour éclairage permanent : interrupteur à bascule

Type de contact: contact à fermeture

Contact: pas libre de potentiel

Largeur d'ouverture: >3mm

Matériau de contact: AgSnO_2

Puissance de commutation avec 230V = 1.. 16A

Puissance de commutation (lampes fluorescentes) : 10 A

Commande d'ampoules à halogènes : 2300 W

Puissance tube fluor. (ballast élect. conventionnel) non compensé : 2300 VA

Puissance tube fluor. (ballast élect. conventionnel) compensation série : 2300 VA

Puissance tube fluor. (ballast élect. conventionnel) compensation parallèle : 1300 VA (70 μF)

Puissance tube fluor. (ballast élect. conventionnel) couplage en duo : 2300 VA

Puissance tube fluor. (ballast électronique) : 300 VA

Lampes compactes fluorescentes (ballast électronique): 9 × 7 ~W, 6 × 11 ~W, 5 × 15 ~W, 5 × 20 ~W

Matériau d'isolation et du boîtier : résistant aux températures élevées, thermoplastique autoextinguible

Température ambience admissible: -10°C + 50°C

Type de protection : IP 20 selon EN 60 529

Classe de protection : IP si montage conforme

Marques d'homologation :

Minuterie d'escalier à préavis d'extinction intégré selon la norme DIN 18015-2, voir page 42.

Préavis d'extinction avec la minuterie d'escalier selon DIN 18015-2 voir page 45.

Type de construction

Boîtier normalisé 45× 17,5× 60mm selon DIN 43 880 - Encapsulable sur rail profilé 35 mm (DIN EN 50 022) - Montage en saillie avec cache-bornes supplémentaire, plombable - Encastrable en tableau électrique avec kit de montage réf. 907 0 001 - Protection contre les contacts accidentels conforme au règlement de prévention des accidents BGV A3 - Grandes vis de serrage imperdables

Type	Plage de temporisation	Type de connexion	Fonction de commutation	Intensité nominal à 230 V~	Référence de commande
ELPA 8	1-7 min	reversible	réarmement possible, colonne montante,	16 A (10 AX)	008 0 804
		3 ou 4 conducteurs	3 ou 4 conducteurs
ELPA 9	1-7 min	3 conducteurs	sans réarmement, modèle pour réseaupement, colonne montante, 3 conducteurs	16 A (10 AX)	009 0 001
Cache-bornes pour montage en saillie, plombable					907 0 065
Kit de montage pour montage en tableau					907 0 001
