Type de produit	Horloge programmable (temporisateur électronique)
Marque	THEBEN
Modèle	ELPA 7
Dimensions (boîtier)	45 x 17,5 x 60 mm (norme DIN 43 880)
Poids	Environ 100 g (estimation)
Alimentation	220–240 V~, +10 %/−15 %, 50–60 Hz
Consommation propre	Environ 6 VA
Pouvoir de coupure	16 A, 230 V~, cos φ = 1
Plage de temporisation	0,5 à 20 minutes, réglage continu
Fonctions principales	Temporisation électronique, réarmement immédiat, interrupteur éclairage permanent, entrée boutons poussoirs (max. 150 mA), reconnaissance automatique 3/4 conducteurs
Type de montage	Enclipsable sur rail profilé 35 mm (DIN EN 50 022), montage en saillie avec cache-bornes, encastrable en tableau électrique avec kit
Matériau du boîtier	Résine thermoplastique autoextinguible, résistante aux hautes températures
Température ambiante admissible	-10 °C à +50 °C
Type de protection	IP 20 selon EN 60 529
Classe de protection	II (si montage conforme)
Sécurité	Protection contre les contacts accidentels (BGV A3), grandes vis de serrage imperdables, cache-borne plombable
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs ou de solvants.
Pièces détachées et réparabilité	Cache-bornes réf. 907 0 065, kit de montage réf. 907 0 001. Réparation par un professionnel qualifié.
Informations générales	Contact nul de potentiel, largeur d'ouverture <3 mm (μ), matériau de contact AgSnO₂. Charge lampe incandescence/halogène 2300 W, fluorescente compensée parallèle 400 VA (42 μF), compacte bal. conv. 1500 W, bal. élec. jusqu'à 9×23 W.

FOIRE AUX QUESTIONS - ELPA 7 THEBEN

Comment raccorder l'ELPA 7 en installation 3 ou 4 conducteurs ?

L'appareil reconnaît automatiquement le type d'installation (3 ou 4 fils). Pour une installation 3 conducteurs, la commande par le conducteur neutre n'est plus autorisée pour les installations neuves selon la réglementation nationale. Reportez-vous au schéma de câblage dans la notice.

Comment régler la temporisation ?

La temporisation se règle en continu de 0,5 à 20 minutes à l'aide du potentiomètre situé sur l'appareil. Tournez le bouton pour sélectionner la durée souhaitée.

Quelle est la puissance maximale supportée pour les lampes à incandescence ?

La charge maximale pour les lampes à incandescence est de 2300 W sous 230 V~.

Puis-je utiliser des lampes LED avec l'ELPA 7 ?

Les lampes LED ne sont pas explicitement mentionnées dans la notice. Pour les lampes fluorescentes compactes avec ballast électronique, elle supporte jusqu'à 9×7 W, 7×11 W, etc. Pour les LED, vérifiez la compatibilité avec un professionnel.

Comment activer l'éclairage permanent ?

Utilisez l'interrupteur en façade pour basculer entre le mode automatique et l'éclairage permanent. En mode permanent, la sortie reste allumée en continu.

Que faire si l'appareil ne commute pas ?

Vérifiez l'alimentation (220-240 V~), les connexions, et que la temporisation n'est pas réglée sur une durée trop courte. Assurez-vous que l'interrupteur en façade n'est pas en position 'arrêt'. Si le problème persiste, l'appareil peut être défectueux.

Comment monter l'appareil sur rail DIN ?

L'ELPA 7 s'encliquette sur un rail profilé de 35 mm (DIN EN 50 022). Pour un montage en saillie, utilisez le cache-bornes (réf. 907 0 065). Pour un montage encastré, utilisez le kit de montage réf. 907 0 001.

Quel est le courant maximal pour les boutons poussoirs ?

L'intensité maximale pour les boutons poussoirs est de 150 mA avec protection électronique intégrée.

L'appareil est-il compatible avec une installation 3 conducteurs existante ?

Oui, l'appareil reconnaît automatiquement le type d'installation. Attention : pour les installations neuves, la commande par neutre n'est plus autorisée en 3 conducteurs. Consultez un électricien.

Où puis-je trouver les pièces de rechange ?

Les pièces détachées (cache-bornes réf. 907 0 065, kit de montage réf. 907 0 001) sont disponibles auprès de THEBEN ou de revendeurs agréés. Contactez le service client pour plus d'informations.

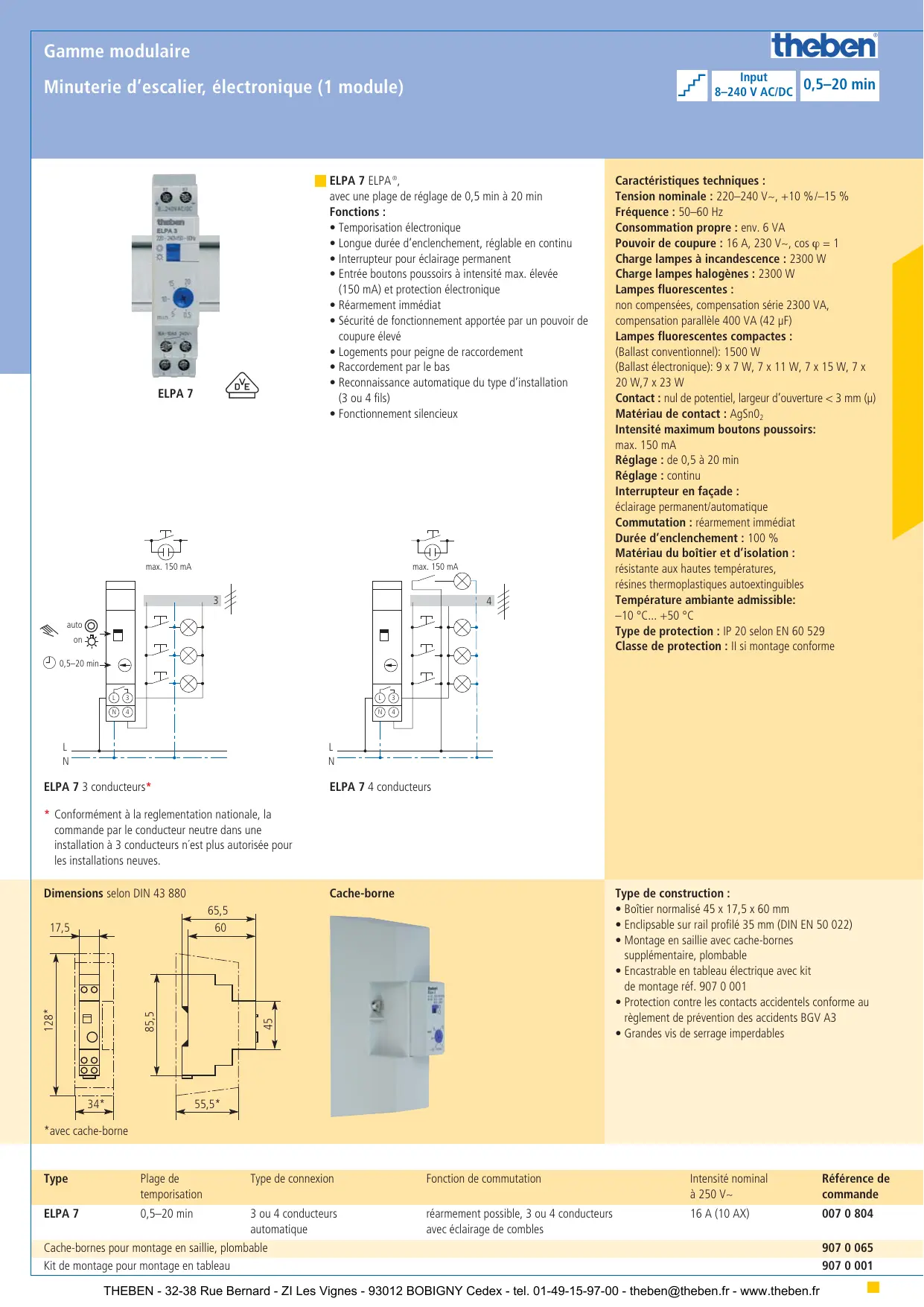

MODE D'EMPLOI ELPA 7 THEBEN

ELPA 7 3 conducteurs*
* Conformément à la reglementation nationale, la commande par le conducteur neutre dans une installation à 3 conducteurs n'est plus autorisée pour les installations neuves.

ELPA 7 ELPA ^® ,

avec une plage de réglage de 0,5 min à 20 min

Fonctions :

• Temporisation électronique
- Longue durée d'enclenchement, réglable en continu
- Interrupteur pour éclairage permanent
- Entrée boutons poussoirs à intensité max. élevée (150 mA) et protection électronique
- Réarmement immédiat
- Sécurité de fonctionnement apportée par un pouvoir de coupure élevé
- Logements pour peigne de raccordement
• Raccordement par le bas
- Reconnaissance automatique du type d'installation (3 ou 4 fils)
- Fonctionnement silencieux

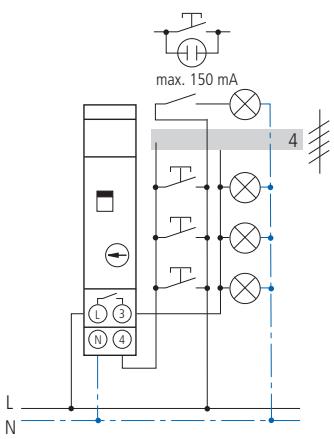

ELPA 7 4 conducteurs

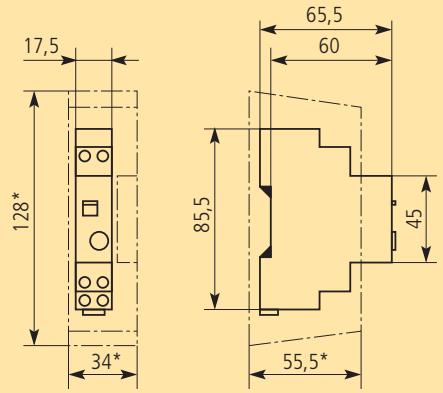

Dimensions selon DIN 43 880

*avec cache-borne

Cache-borne

Caractéristiques techniques :

Tension nominale : 220–240 V\~, +10 %/−15 %

Fréquence : 50–60 Hz

Consommation propre : env. 6 VA

Pouvoir de coupure : 16 A, 230 V\~, cos φ = 1

Charge lampes à incandescence : 2300 W

Charge lampes halogènes : 2300 W

Lampes fluorescentes :

non compensées, compensation série 2300 VA, compensation parallèle 400 VA (42 μF)

Lampes fluorescentes compactes :

(Ballast conventionnel): 1500 W

(Ballast électronique): 9 x 7 W, 7 x 11 W, 7 x 15 W, 7 x 20 W, 7 x 23 W

Contact : nul de potentiel, largeur d'ouverture < 3 mm (μ)

Matériau de contact : AgSnO₂

Intensité maximum boutons poussoirs:

max. 150 mA

Réglage : de 0,5 à 20 min

Réglage : continu

Interrupteur en façade :

éclairage permanent/automatique

Commutation : réarmement immédiat

Durée d'enclenchement : 100 %

Matériau du boîtier et d'isolation :

résistante aux hautes températures,

résines thermoplastiques autoextinguibles

Température ambiante admissible:

-10 °C... +50 °C

Type de protection : IP 20 selon EN 60 529

Classe de protection : Il si montage conforme

Type de construction :

• Boîtier normalisé 45 x 17,5 x 60 mm
• Enclipsable sur rail profilé 35 mm (DIN EN 50 022)
• Montage en saillie avec cache-bornes supplémentaire, plombable
• Encastrable en tableau électrique avec kit de montage réf. 907 0 001
• Protection contre les contacts accidentels conforme au règlement de prévention des accidents BGV A3
• Grandes vis de serrage imperdables

Type	Plage de temporisation	Type de connexion	Fonction de commutation	Intensité nominal à 250 V~	Référence de commande
ELPA 7	0,5–20 min	3 ou 4 conducteurs automatique	réarmement possible, 3 ou 4 conducteurs avec éclairage de combles	16 A (10 AX)	007 0 804
Cache-bornes pour montage en saillie, plombable					907 0 065
Kit de montage pour montage en tableau					907 0 001
