MODE D'EMPLOI ELPA 1 THEBEN

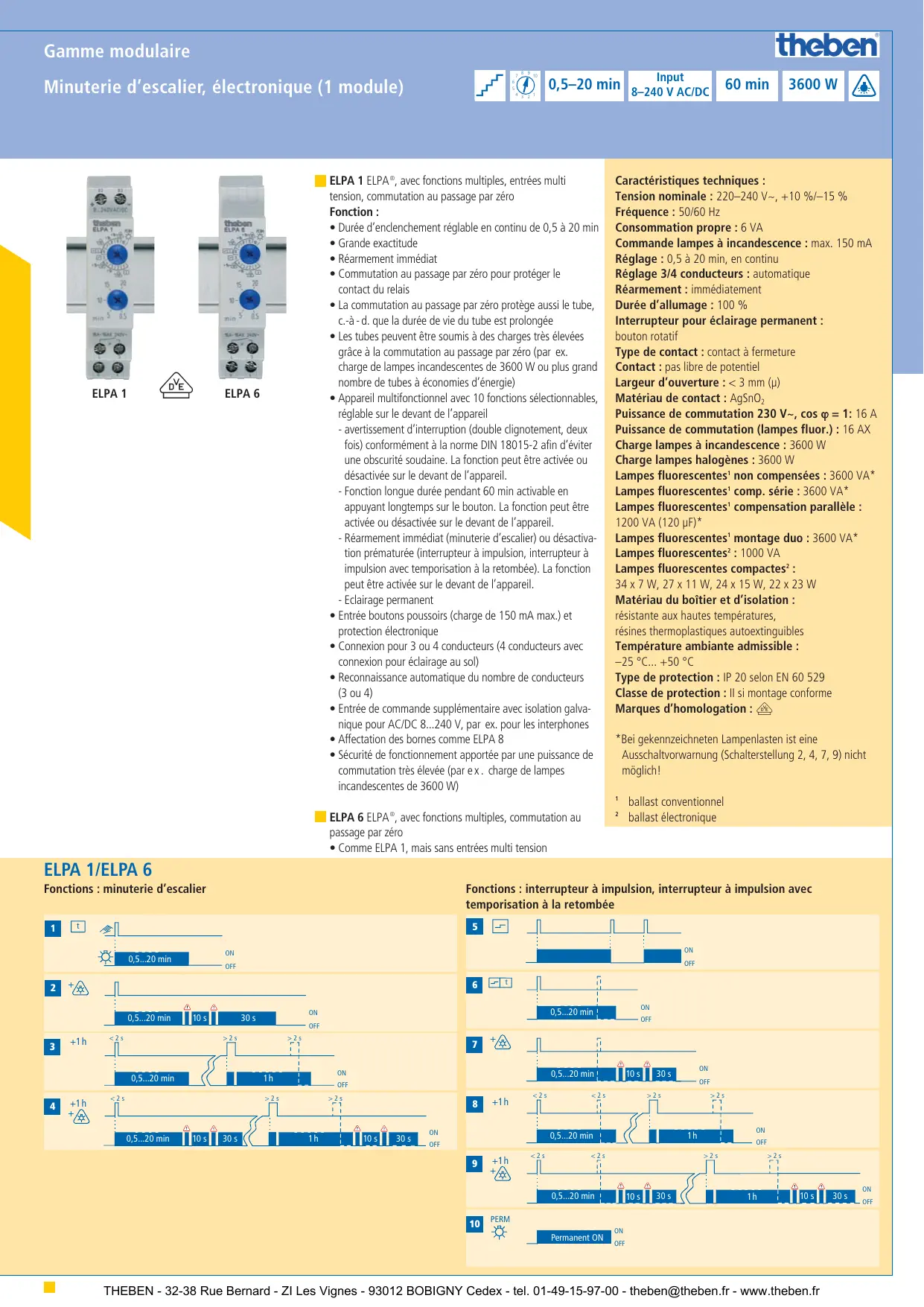

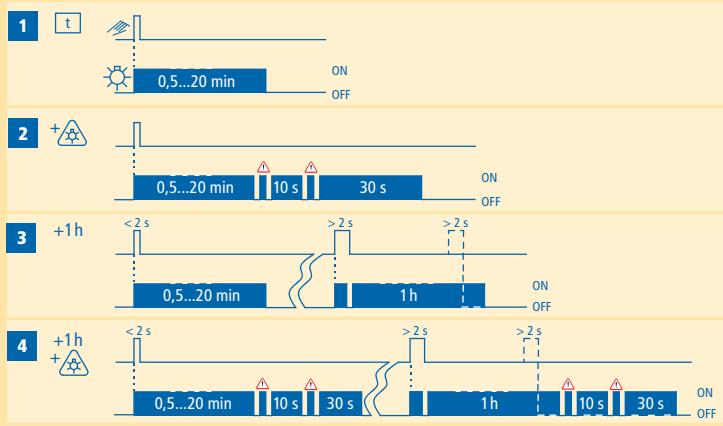

Gamme modulaire : n : A : \ Input Minuterie d'escalier, électronique (1 module) | 60 min | | 3600 w | ELPA 1 ELPA 6 ELPA 1/ELPA 6 Fonctions : minuterie d'escalier ELPA 1 ELPA°, avec fonctions multiples, entrées multi tension, commutation au passage par zéro Fonction : + Durée d'enclenchement réglable en continu de 0,5 à 20 min + Grande exactitude + Réarmement immédiat + Commutation au passage par zéro pour protéger le contact du relais + La commutation au passage par zéro protège aussi le tube, C-à-d. que la durée de vie du tube est prolongée + Les tubes peuvent être soumis à des charges très élevées grâce à la commutation au passage par zéro (par ex. charge de lampes incandescentes de 3600 W ou plus grand nombre de tubes à économies d'énergie) + Appareil multifonctionnel avec 10 fonctions sélectionnables, réglable sur le devant de l'appareil - avertissement d'interruption (double dignotement, deux fois) conformément à la norme DIN 18015-2 afin d'éviter une obscurité soudaine. La fonction peut être activée ou désactivée sur le devant de l'appareil. - Fonction longue durée pendant 60 min activable en appuyant longtemps sur le bouton. La fonction peut être acivée ou désactivée sur le devant de l'appareil. - Réarmement immédiat (minuterie d'escalier) ou désactiva- tion prématurée (interrupteur à impulsion, interrupteur à impulsion avec temporisation à la retombée). La fonction peut être activée sur le devant de l'appareil. - Eclairage permanent + Entrée boutons poussoirs (charge de 150 mA max.) et protection électronique + Connexion pour 3 ou 4 conducteurs (4 conducteurs avec connexion pour éclairage au sol) « Reconnaissance automatique du nombre de conducteurs Gou4) Entrée de commande supplémentaire avec isolation galva- nique pour AC/DC 8...240 V, par ex. pour les interphones + Affectation des bornes comme ELPA 8 + Sécurité de fonctionnement apportée par une puissance de commutation très élevée (par ex. charge de lampes incandescentes de 3600 W) ELPA 6 ELPA®, avec fonctions multiples, commutation au passage par zéro + Comme ELPA 1, mais sans entrées multi tension Caractéristiques techniques : Tension nominale : 220-240 V., +10 %/-15 % Fréquence : 50/60 Hz Consommation propre : 6 VA Commande lampes à incandescence : max. 150 mA Réglage : 0,5 à 20 min, en continu Réglage 3/4 conducteurs : automatique Réarmement : immédiatement Durée d'allumage : 100 % Interrupteur pour éclairage permanent : bouton rotatif Type de contact : contact à fermeture Contact : pas libre de potentiel Largeur d'ouverture : < 3 mm (1) Matériau de contact : A9SnO, Puissance de commutation 230 V-, cos @= 1: 16 A Puissance de commutation (lampes fluor. Charge lampes à incandescence : 3600 W Charge lampes halogènes : 3600 W Lampes fluorescentes' non compensées : 3600 VA* Lampes fluorescentes' comp. série : 3600 VA* Lampes fluorescentes' compensation parallèle : 1200 VA (120 uF* Lampes fluorescentes' montage duo : 3600 VA* Lampes fluorescentes’ : 1000 VA Lampes fluorescentes compactes? : 34x7W,27x11W,24x 15W, 22x23W Matériau du boîtier et d'isolation : résistante aux hautes températures, résines thermoplastiques autoextinguibles Température ambiante admissible : -25 °C... +50 °C Type de protection : IP 20 selon EN 60 529 Classe de protection : | s montage conforme Marques d'homologation : *Bei gekennzeïchneten Lampenlasten ist eine Ausschaltvonwarnung (Schalterstellung 2, 4, 7, 9) nicht méglich!

• ballast conventionnel 2° ballast électronique Fonctions : interrupteur à impulsion, interrupteur à impulsion avec temporisation à la retombée THEBEN - 32-38 Rue Bernard - ZI Les Vignes - 93012 BOBIGNY Cedex - tel. 01-49-15-97-00 - theben@thebenfr - www.theben.fr

Gamme modulaire : n : A : \ Input Minuterie d'escalier, électronique (1 module) | 60 min | | 3600 w |

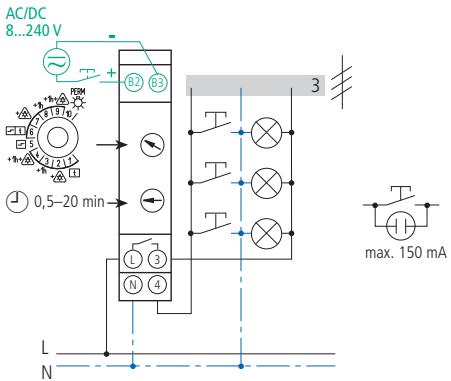

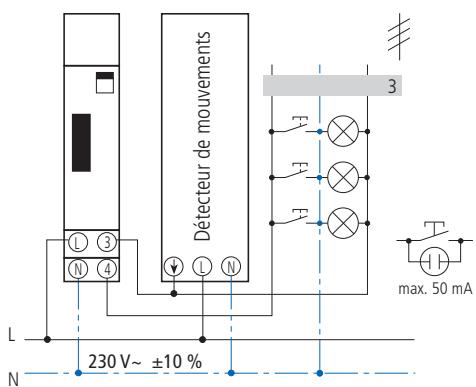

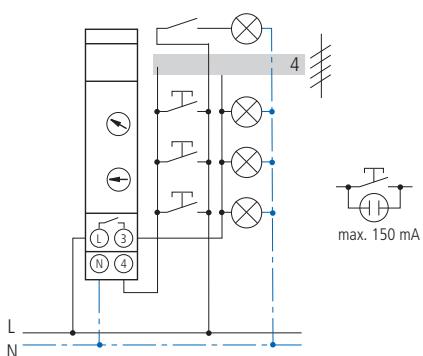

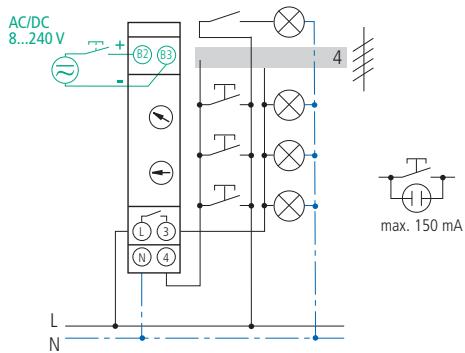

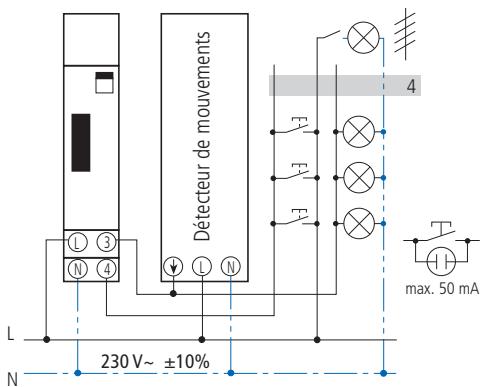

6 max. 150 ma L6® tr @usnmt @| TE max 150mA S& max 150 mA L L ! N—— NN N—— ELPA 1 3 conducteurs* ELPA 1 4 conducteurs ELPA 6 3 conducteurs* E (=) 5 | 4 I Ê | T Ë = Le: nJo) ë : max. 150 mA CT [© 1] (@ © ® : TT max. 50 mA = | matiom L : u ! ï ! Laov- m0 [Ù ] LE zov- 206 [7 I ELPA 6 4 conducteurs ELPA 1/ELPA 3/ELPA /ELPA 8 3 conducteurs* ELPA 1/ELPA 3/ELPA G/ELPA 8 4 conducteurs

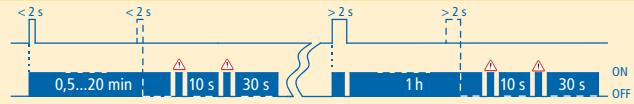

• Conformément à la reglementation nationale, la commande par le conducteur neutre dans une installation à 3 conducteurs n'est plus autorisée pour les installations neuves. Dispositif de préavis d'extinction ELPA 1/ELPA 6

1. srl d'avesement _2.sgnal d'avertissement chement,

(él cigpoemem (él cipoenen) x . oblème Tableau de sélection des appareils encastrés ELPA Type d'appar ELPA 8 ELPA 9 ELPA 4 ELPA 3/ELPA 7 ELPA 6 ELPA 1 Référence de commande 008 0 002 009 0 001 004 0 001 003 0 002/007 0 804 006 0 002 001 0 002 Version électromécanique électromécanique appareil suppl. électronique électronique électronique électronique Réglage du temps 1-7 min 1-7 min 20-60 s 0,5-20 min 0,5-20 min 0,5-20 min Puissance de commutation 16A 164 pas important 16A 16A 16A Charge de lampes incandesc. 2300 W 2300 W 2300 W 2300 W 3600 W 3600 W Commutation au passage par zéro — = = = . . Charge de tubes fluorescents 50 mA 50 mA pas important 150 mA 150 mA 150 mA Réglage 3/4 conducteurs sélecteur 3 conducteurs seulement pas important automatique automatique automatique Réarmement avec bouton après 30 5 _- pas important immédiatement immédiatement immédiatement Plusieurs entrées de tension - _ pas important 8-240 V CA/CC* _ 8-240 V CAICC Fonctions multiples - _- pas important - . . Dispositif de préavis d'extinction — — variation d'intensité 50% — à choisir à choisir Fonction longue durée 60 min — = pas important = à choisir à choisir Fonction télérupteur - _ _ - à choisir à choisir

• seulement ELPA 3 Type Plage de réglage Type de connexion Fonction Courant nominal Référence de pour 230 V- commande ELPA 1 0,5-20 min 3 ou 4 conducteurs 10 fonctions, plusieurs entrées de tension 16 A (16 AX) 001 0 002 ELPA 6 0,5-20 min 3 ou 4 conducteurs 10 fonctions 16 A (16 AX) 006 0 002 Cache-borne pour montage en saillie pour ELPA, plomblable 907 0 065 Kit de montage pour montage en tableau 907 0 001 THEBEN - 32-38 Rue Bernard - ZI Les Vignes - 93012 BOBIGNY Cedex - tel. 01-49-15-97-00 - theben@thebenfr - www.theben.fr LI
