Type de produit	Minuteur électronique
Caractéristiques techniques principales	Programmable, affichage numérique, précision de 1 minute
Alimentation électrique	230 V AC
Dimensions approximatives	90 x 60 x 40 mm
Poids	300 g
Compatibilités	Compatible avec les systèmes de contrôle d'éclairage et de chauffage
Tension	230 V
Puissance	Max 16 A
Fonctions principales	Programmation hebdomadaire, fonction de compte à rebours, fonction de répétition
Entretien et nettoyage	Nettoyer avec un chiffon doux, ne pas utiliser de produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, réparabilité limitée
Sécurité	Protection contre les surcharges, conforme aux normes de sécurité CE
Informations générales utiles	Garantie de 2 ans, documentation incluse pour l'installation

FOIRE AUX QUESTIONS - TR 608 TOP THEBEN

Comment régler l'heure sur le THEBEN TR 608 TOP ?

Pour régler l'heure, appuyez sur le bouton 'Set' pendant 3 secondes jusqu'à ce que l'affichage clignote. Utilisez les boutons '+' et '-' pour ajuster l'heure, puis appuyez à nouveau sur 'Set' pour confirmer.

Que faire si le THEBEN TR 608 TOP ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement alimenté. Assurez-vous que le circuit électrique fonctionne et que le fusible n'est pas grillé. Si le problème persiste, contactez le support technique.

Comment programmer des horaires sur le THEBEN TR 608 TOP ?

Pour programmer des horaires, appuyez sur le bouton 'P' pour entrer en mode programmation. Utilisez les boutons '+' et '-' pour sélectionner les jours et les heures souhaités, puis appuyez sur 'Set' pour sauvegarder chaque réglage.

Pourquoi le THEBEN TR 608 TOP ne suit-il pas l'horaire programmé ?

Assurez-vous que l'appareil est en mode 'Auto' et que les horaires sont correctement programmés. Vérifiez également que l'heure et la date sont correctement réglées.

Comment réinitialiser le THEBEN TR 608 TOP aux paramètres d'usine ?

Pour réinitialiser l'appareil, maintenez enfoncé le bouton 'Reset' pendant environ 10 secondes. Cela effacera tous les réglages et restaurera les paramètres d'usine.

Le THEBEN TR 608 TOP affiche un code d'erreur. Que faire ?

Référez-vous au manuel d'utilisation pour identifier le code d'erreur. En général, il peut indiquer un problème de connexion ou de configuration. Suivez les instructions du manuel pour résoudre le problème.

Puis-je utiliser le THEBEN TR 608 TOP avec des appareils à haute puissance ?

Oui, le THEBEN TR 608 TOP est conçu pour supporter des appareils à haute puissance, mais vérifiez la capacité maximale spécifiée dans le manuel pour éviter tout dommage.

Où puis-je trouver le manuel d'utilisation du THEBEN TR 608 TOP ?

Le manuel d'utilisation est disponible sur le site web de THEBEN dans la section 'Support' ou 'Téléchargements'. Vous pouvez également contacter le service client pour obtenir une copie.

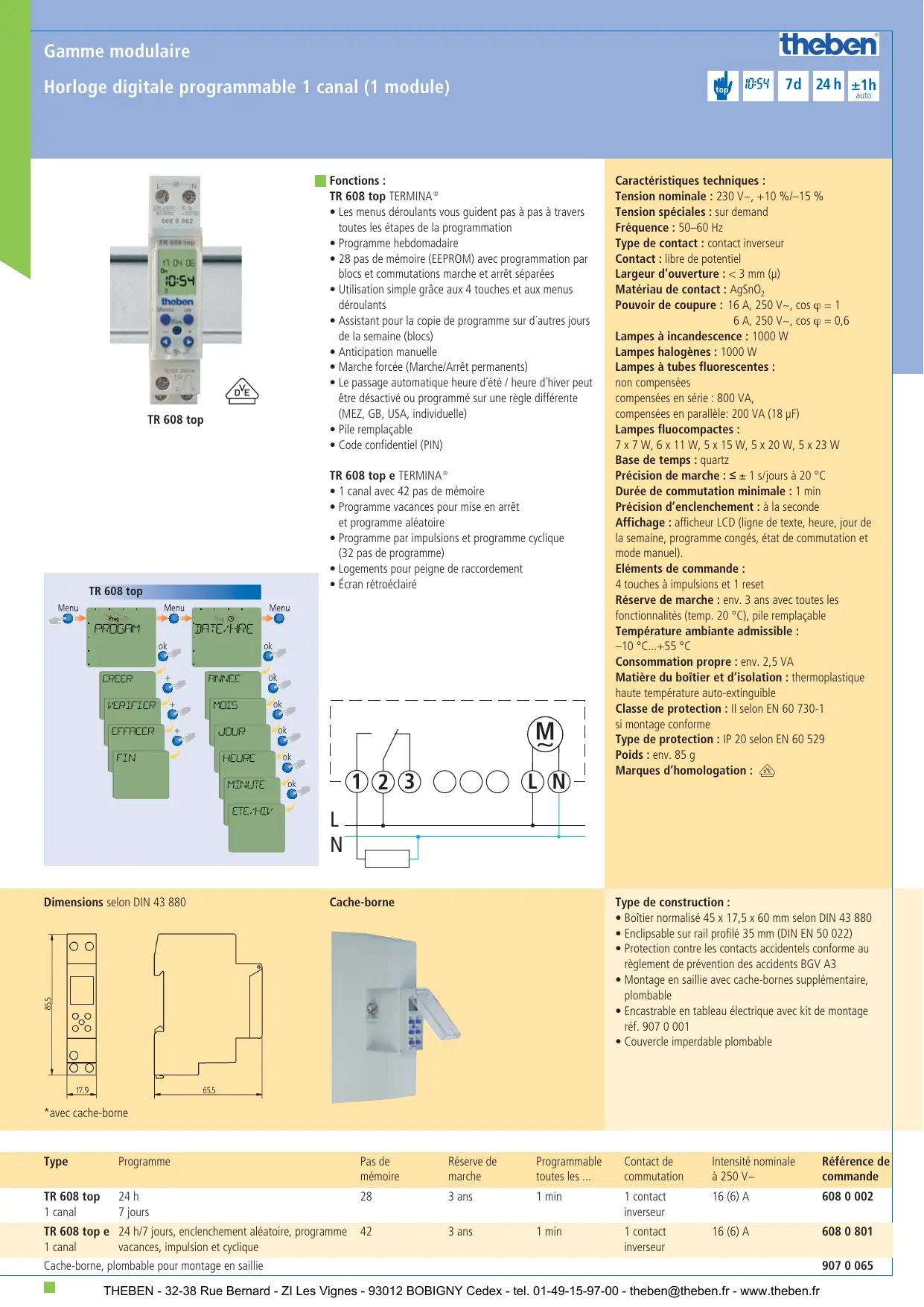

MODE D'EMPLOI TR 608 TOP THEBEN

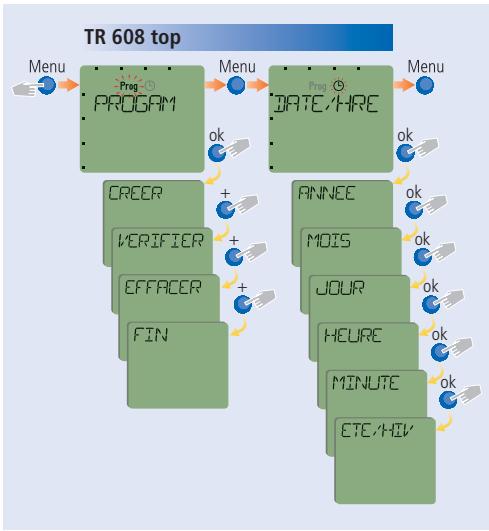

• Les menus déroulants vous guident pas à pas à travers toutes les étapes de la programmation Programme hebdomadaire
• 28 pas de mémoire (EEPROM) avec programmation par blocs et commutations marche et arrêt séparées
• Utilisation simple grâce aux 4 touches et aux menus déroulants
• Assistant pour la copie de programme sur d'autres jours de la semaine (blocs)
• Anticipation manuelle Marche forcée (Marche/Arrêt permanents)
• Le passage automatique heures / heures d'hiver peut être désactivé ou programmé sur une règle différente (MEZ, GB, USA, individuelle)
• Pile remplaçable Code confidentiel (PIN)

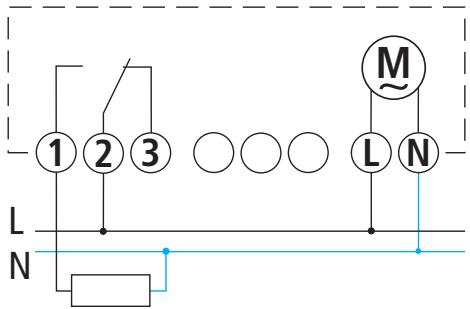

TR 608 top et termina

• 1 canal avec 42 pas de mémoire Programme vacances pour mise en arrêt et programme aléatoire Programme par impulsions et programme cyclique (32 pas de programme)
• Logements pour peigne de raccordement Écran rétroéclairé

Dimensions selon DIN 43 880

*avec cache-borne

Caracteristiques techniques

Tension nominale: 230V +10% / - 15%

Tension spéciales : sur demande

Fréquence: 50-60 Hz

Type de contact: contact inverseur

Contact: libre de potentiel

Largeur d'ouverture: < 3 mm ()

Matériau de contact: AgSnO_2

Pouvoir de coupure: 16A,250V\~, = 1

6A, 250V~, cos φ = 0,6

Lampes à incandescence : 1000 W

Lampes halogènes : 1000 W

Lampes tubes fluorescentes :

non compensées

compensées en série : 800 VA,

compensées en parallèle: 200 VA (18 μF)

Lampes fluocompactes :

7 × 7 W, 6 × 11 W, 5 × 15 W, 5 × 20 W, 5 × 23 W

Base de temps : quartz

Précision de marche: ≤ ± 1 s/jour à 20°C

Durée de commutation minimale : 1 min

Précision d'enclenchement : à la seconde

Affichage : afficheur LCD (ligne de texte, heures, jour de la semaine, programme congés, état de commutation et mode manuel).

Éléments de commande :

4 touches à impulsions et 1 reset

Réserve de marche : env. 3 ans avec toutes les

fonctionnalités (temp. 20°C), pile remplacable

Température ambiante admissible :

-10^ +55^

Consommation propre : env. 2,5 VA

Matière du boîtier et d'isolation : thermoplastique

haute température auto-extinguible

Classe de protection : Il selon EN 60 730-1

si montage conforme

Type de protection : IP 20 selon EN 60 529

Poids: env.85g

Marques d'homologation :

Type	Programme	Pas demémoire	Réserve de marché	Programmable toutes les ...	Contact de commutation	Intensité nominale à 250 V~	Référence de commande
TR 608 top1 canal	24 h7 jours	28	3 ans	1 min	1 contactinverseur	16 (6) A	608 0 002
TR 608 top e1 canal	24 h/7 jours, enchampement aléatoire, programmevacances, impulsion et cyclique	42	3 ans	1 min	1 contactinverseur	16 (6) A	608 0 801
Cache-borne, plombable pour montage en saillie							907 0 065
