3D20 Idea Builder - Imprimante 3D DREMEL - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil 3D20 Idea Builder DREMEL au format PDF.
| Type de produit | Imprimante 3D FDM |
| Marque | Dremel |
| Modèle | 3D20 Idea Builder |
| Volume d'impression | 230 x 150 x 140 mm |
| Résolution de couche | 100 à 300 microns |
| Diamètre du filament | 1,75 mm |
| Types de filament | PLA |
| Vitesse d'impression maximale | 100 mm/s |
| Diamètre de la buse | 0,4 mm |
| Plateau chauffant | Non |
| Nivellement | Assisté (capteur de nivellement) |
| Écran | Écran tactile 5 pouces |
| Connectivité | USB, carte SD |
| Logiciel compatible | Dremel DigiLab 3D Slicer, Cura |
| Dimensions de l'imprimante | 381 x 381 x 483 mm |
| Poids | 13,5 kg |
| Alimentation | 100-240 V AC, 50-60 Hz |
| Puissance maximale | 200 W |
| Niveau sonore | 50 dB |
| Entretien et nettoyage | Nettoyer la buse avec une aiguille, graisser les tiges filetées |
| Sécurité | Arrêt automatique en cas de bourrage, capteur de porte |
| Pièces détachées et réparabilité | Buse, plateau d'impression, courroies disponibles |
FOIRE AUX QUESTIONS - 3D20 Idea Builder DREMEL
Questions des utilisateurs sur 3D20 Idea Builder DREMEL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Imprimante 3D au format PDF gratuitement ! Retrouvez votre notice 3D20 Idea Builder - DREMEL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 3D20 Idea Builder de la marque DREMEL.
MODE D'EMPLOI 3D20 Idea Builder DREMEL
Version française Voir page 37
Avertissements généraux concernant la sécurité ....38
Symboles 40
Conformité aux règlements de la FCC ....41
Informations concernant la propriété intellectuelle....41
Spécifications....42
Ressources pour l'équipement 3D20 ....43
Glossaire terminologique ....43

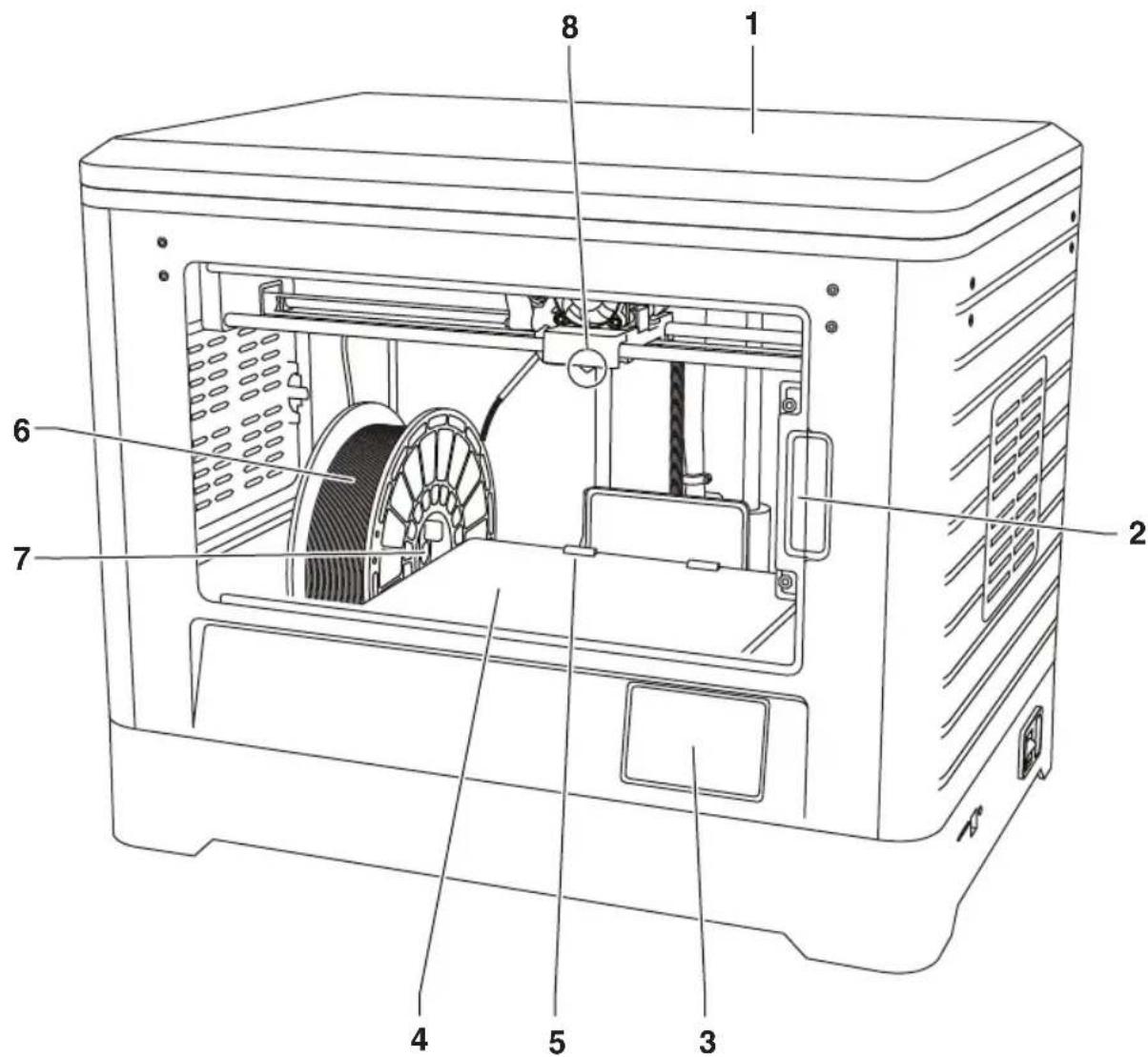

Familiarisez-vous avec votre équipement Dremel 3D20....46
Introduction 48

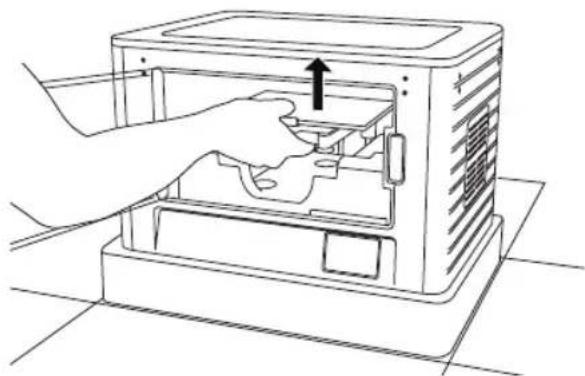

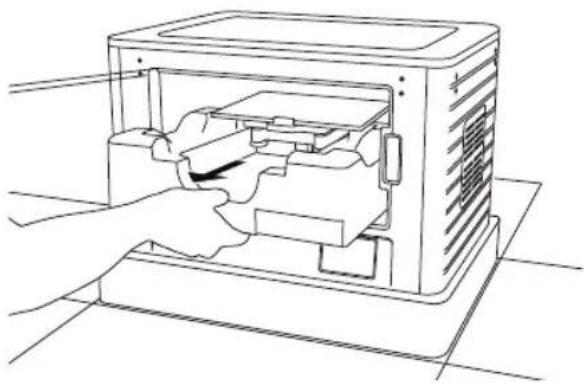

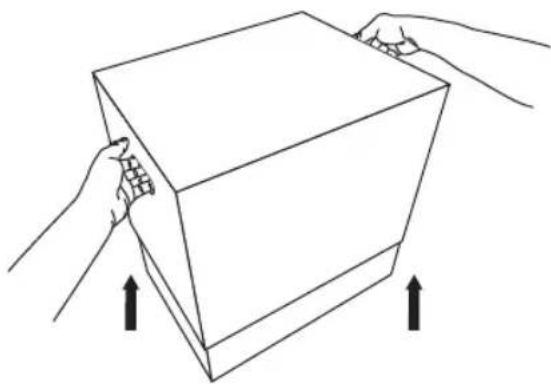

Contenu du kit et déballage....48

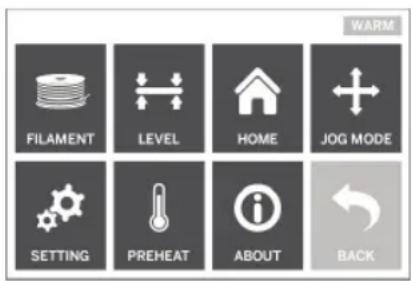

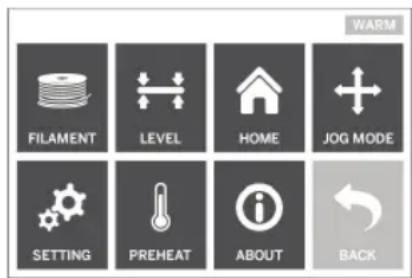

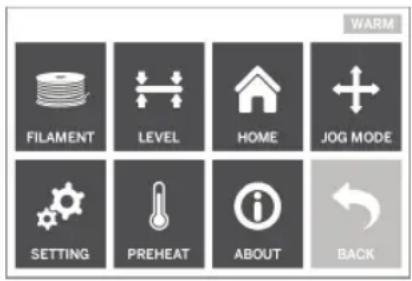

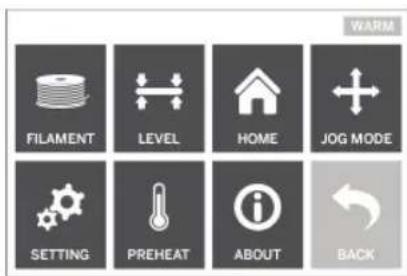

Écran tactile ....50
Installation et enregistrement du logiciel....57

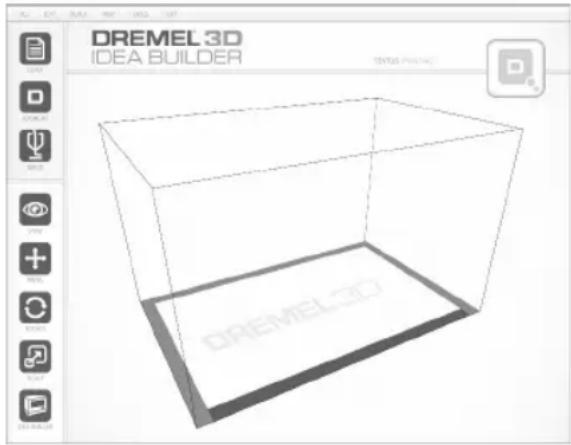

Présentation générale du logiciel de Dremel ....58
Chargement du filament et préparation pour la construction .....61
Construction 64
Construction depuis la carte SD....65
Construction depuis votre ordinateur....66
Retrait de votre objet......67
Maintenance et réparations....68
Meilleures pratiques....70
Logiciel ouvert ....71
Garantie limitée de Dremel® pour les consommateurs ....72
| Symboles relatifs à la sécuritéLes définitions ci-dessous décrivent le niveau de gravité pour chaque terme signalant un danger.Veuillez lire le mode d'emploi et lire la signification de ces symboles. | |
| C'est le symbole d'alerte relatif à la sécurité. Il est utilisé pour vous avertir de l'existence possible d'un danger de lésion corporelle. Obéissez à tous les messages relatifs à la sécurité qui suivent ce symbole pour éviter tout risque de blessure ou même de mort. | |
| DANGER indique une situation dangereuse qui, si elle n'est pas évitée, causera la mort d'une personne ou une blessure grave. | |
| AVERTISSEMENT indique une situation dangereuse qui, si elle n'est pas évitée, pourrait causer la mort d'une personne ou une blessure grave. | |
| MISE EN GARDE, conjointement avec le symbole d'alerte en liaison avec la sécurité, indique une situation dangereuse qui, si elle n'est pas évitée, causera une blessure légère ou modérée. | |
Avertissements généraux concernant la sécurité
AVERTISSEMENT
Veuillez lire toutes les instructions de ce manuel et vous familiariser avec
l'équipement Dremel 3D20 avant de l'installer et de l'utiliser. Le non-respect des
avertissements et des instructions pourrait déclencher un incendie, endommager l'équipement, provoquer des dommages aux biens et/ou causer des blessures.
LISEZ TOUTES LES INSTRUCTIONS
CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES INSTRUCTIONS POUR RÉFÉRENCE FUTURE
Sécurité du lieu de travail
Maintenez le lieu de travail propre et bien éclairé. Les risques d'accident sont plus élevés quand on travaille dans un endroit encombré ou sombre.
N'utilisez pas l'équipement Dremel 3D20 en présence de liquides, de gaz ou de poussières inflammables. L'équipement Dremel 3D20 produit des températures élevées qui pourraient mettre le feu aux poussières et vapeurs.
Rangez l'équipement 3D20 hors de la portée des enfants et des autres personnes n'ayant pas reçu la formation appropriée. L'emploi de cet outil par des utilisateurs non formés pourrait causer des blessures.
Sécurité électrique
Utilisez toujours l'équipement Dremel 3D20 avec une prise de courant correctement mise à la terre. Ne modifiez pas la fiche de l'équipement Dremel 3D20. Une mise à la terre incorrecte et des fiches modifiées augmentent le risque de choc électrique.
N'utilisez pas l'équipement Dremel 3D20 dans des endroits humides ou mouillés. N'exposez pas l'équipement Dremel 3D20 à la pluie. La présence d'humidité augmente le risque de choc électrique.
Ne maltraitez pas le cordon. Ne vous en servez jamais pour tirer ou débrancher l'équipement Dremel 3D20. Maintenez le cordon à distance des sources de chaleur, des huiles, des arêtes coupantes et des pièces mobiles. Les cordons abîmés ou emmêlés augmentent le risque de choc électrique.
Évitez d'utiliser cet outil pendant une tempête électrique. Il existe un très faible risque de saute de puissance résultant d'un éclair qui pourrait causer un choc électrique.
En cas d'urgence, débranchez l'équipement Dremel 3D20 de la prise de courant.
Sécurité personnelle
Faites toujours preuve de vigilance, faites attention à ce que vous faites et faites preuve de bon sens lorsque vous utilisez un outil Dremel 3D20. N'utilisez pas un tel outil lorsque vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Il suffit d'un moment d'inattention pendant que vous utilisez l'équipement Dremel 3D20 pour causer des blessures.
Utilisez des équipements de protection individuelle. Le port d'équipements de protection tels que des gants
résistants à la chaleur et des lunettes de sécurité réduira le risque de blessures.
Habillez-vous de manière appropriée. Ne portez pas de vêtements amples ou de bijoux. N'approchez pas vos cheveux, vos vêtements ou vos gants de pièces en mouvement. Les vêtements amples, les bijoux ou les cheveux longs risquent d'être happés par les pièces en mouvement.
Utilisation et entretien de l'équipement Dremel 3D20
Avant chaque utilisation, inspectez l'équipement Dremel 3D20 pour vous assurer que toute les pièces sont bien alignées, que les pièces mobiles ne se coïncent pas et qu'il n'existe pas d'autre problème qui pourrait affecter le fonctionnement de l'équipement Dremel 3D20. Si vous soupçonnez que l'équipement est endommagé, faites réparer votre outil Dremel 3D20 par un centre de service après-vente Dremel agréé avant de recommencer à vous en servir. L'utilisation de l'équipement Dremel 3D20 quand il est endommagé pourrait entraîner la création d'objets de mauvaise qualité, endommager encore plus le matériel et causer des dommages aux biens et des blessures.
Ne touchez pas la pointe de l'extrudeuse pendant le fonctionnement de l'équipement Dremel 3D20 ou avant qu'il se soit refroidi à 60° C (140° F) au maximum. Un contact avec la pointe de l'extrudeuse pendant le fonctionnement de l'équipement ou après qu'il se soit arrêté mais avant que la pointe ne soit suffisamment refroidie pourrait causer des blessures.
Installez l'équipement Dremel 3D20 dans un endroit bien ventilé. Prévoyez au moins 8 po (20 cm) sans obstruction tout autour de l'équipement Dremel 3D20. L'équipement Dremel 3D20 fait fondre du plastique pendant la construction. Les odeurs de plastique émises pendant le fonctionnement de l'équipement Dremel 3D20 peuvent irriter les yeux et les voies respiratoires. Le positionnement de l'équipement Dremel 3D20 trop près d'objets avoisinants fait obstacle à une ventilation correcte.
Ne mettez pas les bras à l'intérieur de l'équipement Dremel 3D20 pendant qu'il est en marche. Un contact avec des pièces en mouvement de l'équipement Dremel 3D20 pendant son fonctionnement pourrait réduire la qualité de la construction, endommager l'équipement ou causer des blessures.
Ne laissez pas l'équipement Dremel 3D20 sans surveillance pendant qu'il est en marche. L'utilisation de l'équipement Dremel 3D20 par des personnes n'ayant pas lu ces avertissements et ces instructions pourrait entraîner des dommages à l'équipement et aux objets avoisinants et causer des blessures.
N'utilisez que des filaments PLA de DREMEL. L'utilisation de filaments non autorisés par Dremel pourrait entraîner des dommages aux équipements et aux objets avoisinants.
Assurez-vous que les petits enfants n'aient pas accès aux petits objets créés par l'équipement Dremel 3D20. Les petits objets présentent un danger d'étouffement pour les petits enfants.
Ne créez pas d'objets illégaux ou inappropriés en utilisant l'équipement Dremel 3D20.
N'utilisez pas l'équipement Dremel 3D20 pour créer des objets conçus en vue d'un emploi avec des bougies, des combustibles liquides ou d'autres sources de chaleur. Le plastique peut fondre quand il est exposé au feu ou à d'autres sources de chaleur. Un tel emploi d'objets créés par l'équipement Dremel 3D20 pourrait causer des incendies, des dommages aux biens et des blessures.
N'utilisez pas l'équipement Dremel 3D20 pour créer des objets conçus en vue d'un emploi dans le cadre d'applications en liaison avec des aliments ou des boissons, notamment pour leur préparation, leur décoration, leur conservation ou leur consommation. Un tel emploi d'objets créés par l'équipement Dremel 3D20 pourrait entraîner des maladies ou des blessures.
N'utilisez pas l'équipement Dremel 3D20 pour créer des objets conçus en vue d'un emploi avec des composants électriques ou des boîtiers de composants électriques. Le plastique PLA n'est pas approprié pour emploi dans le cadre d'applications électriques. Un tel emploi d'objets créés par l'équipement Dremel 3D20 pourrait causer des dommages aux biens et des blessures.
Ne placez pas d'objets en plastique dans votre bouche aux autour de votre bouche. Le plastique PLA n'est pas approprié pour la préparation d'aliments ou de boissons et pour emploi avec des ustensiles pour denrées alimentaires. Un tel emploi d'objets créés par l'équipement Dremel 3D20 pourrait entraîner des maladies ou des blessures.
N'utilisez pas l'équipement Dremel 3D20 pour créer des objets conçus en vue d'un emploi en liaison avec le stockage de produits chimiques. Un tel emploi d'objets créés par l'équipement Dremel 3D20 pourrait causer des dommages aux biens et des blessures.
Ne modifiez pas l'équipement Dremel 3D20 et n'en changez pas les paramètres fixés à l'usine. De telles modifications pourraient endommager l'équipement, causer des dommages aux biens et entraîner des blessures.
N'exposez pas l'équipement Dremel 3D20 à des températures dépassant 70° C (160° F). L'équipement Dremel 3D20 pourrait être endommagé. Il est conçu pour fonctionner à des températures comprises entre 15 et 30° C (60 à 85° F).
Ne déplacez pas l'équipement Dremel 3D20 ou l'extrudeuse, et veillez à ne pas causer de chocs les affectant, pendant le fonctionnement. L'objet risquerait d'être construit de façon incorrecte.
Ne changez pas la bobine de filament avant la fin, l'interruption ou la suspension du processus de construction. Le changement du filament pendant la construction annulera l'objet et pourrait endommager l'extrudeuse.
Ne tirez pas excessivement sur le filament afin de ne pas le faire sortir de l'extrudeuse. Si vous tirez sur le filament au point de le faire sortir par le dessus de l'extrudeuse, vous risquez de causer des obstructions. Suivez les instructions sur l'écran pour charger le filament de manière appropriée.
Faites particulièrement attention de ne pas endommager la pointe de l'extrudeuse lorsque vous nettoyez les débris. L'équipement Dremel 3D20 ne fonctionnera pas correctement si la pointe de l'extrudeuse est endommagée, et il faudra la remplacer.
Avant chaque construction, assurez-vous que la plateforme de construction est couverte par du ruban de construction tel que spécifié par Dremel. L'emploi de ruban de construction incorrect pourrait endommager l'équipement et causer la construction d'objets de mauvaise qualité.
Prenez conscience de la position de votre corps lorsque vous utilisez des outils à main pour retirer des objets de la plateforme de construction. Un dérapage soudain d'un tel outil combiné avec une position incorrecte du corps pendant le retrait de l'objet de la plateforme de construction pourrait causer des blessures.
Évitez de rayer la plateforme de construction lorsque vous retirez des objets. Des rayures sur la plateforme de construction entraîneront la création d'objets inappropriés.
Dremel n'assume aucune responsabilité pour l'intégrité structurale ou l'utilité des objets créés en utilisant l'équipement Dremel 3D20. Les modèles structuraux créés par des concepteurs inexpérimentés peuvent causer des dommages aux biens et des blessures.
Entretien et réparation
Débranchez toujours l'équipement Dremel 3D20 de sa source d'alimentation électrique avant d'effectuer de quelconques procédures d'entretien ou de réparation. Le non-respect de cette consigne de sécurité pourrait causer des blessures et des dommages aux biens.
Ne faites réparer votre outil Dremel 3D20 que par un centre de service après-vente agréé par Dremel qui
n'utilise que des pièces de rechange Dremel. Ceci assurera le respect des normes appropriées d'utilisation et de sécurité de l'équipement Dremel 3D20.
N'utilisez que des matériels et composants approuvés par Dremel. L'emploi de matériels pour la construction
d'objets et d'objets 3D autres que des matériaux pour la construction d'objets approuvés par Dremel® et des composants Dremel® authentiques pourrait annuler la garantie.
Symboles
IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus efficace et plus sûre.
| Symbole | Nom | Désignation/Explication |
| V | Volts | Tension (potentielle) |
| A | Ampères | Courant |
| Hz | Hertz | Fréquence (cycles par seconde) |
| W | Watt | Puissance |
| kg | Kilogrammes | Poids |
| min | Minutes | Temps |
| S | Secondes | Temps |
| [WS3K] | Diamètre | Taille des mèches de perceuse, meules, etc. |
| 0 | Position d'arrêt | Vitesse zéro, couple zéro ... |
 | Flèche | Action dans la direction de la flèche |
 | Courant alternatif | Type ou caractéristique du courant |
 | Courant continu | Type ou caractéristique du courant |
| [SHBA] | Courant alternatif ou continu | Type ou caractéristique du courant |
| [426K] | Borne de terre | Borne de mise à la terre |
 | Symbole d'avertissement | Alerte l'utilisateur aux messages d'avertissement. |
 | Symbole de lecture du mode d'emploi | Alerte l'utilisateur pour lire le mode d'emploi |
 | Symbole de port de lunettes de sécurité | Alerte l'utilisateur pour porter des lunettes de sécurité |
 | Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories. | |
 | Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories selon les normes des États-Unis et du Canada. | |
Conformité aux règlements de la FCC
REMARQUE : Cet équipement a été soumis à des essais qui ont indiqué qu'il respect les limites pour un appareil numérique de Classe B, conformément à la Partie 15 des Règlements de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement produit, utilise et peut rayonner de l'énergie à fréquence radio et, s'il n'est pas installé et utilisé conformément à ces instructions, il peut causer des interférences nuisibles pour les communications radio. Cependant, il ne peut être garanti non plus qu'il ne causera aucune interférence dans une installation particulière. Si cet équipement cause des interférences nuisibles pour la réception de signaux radiophoniques ou télévisuels, ce qui peut être déterminé en mettant l'équipement hors tension puis à nouveau sous tension, l'utilisateur est encouragé à essayer de corriger l'interférence en appliquant une ou plusieurs des mesures suivantes :
- Réorienter ou repositionner l'antenne de réception.
- Accroître la séparation entre l'équipement et le récepteur.
- Connecter l'équipement à une prise de courant située sur un circuit différent de celui auquel le récepteur est raccordé.
- Consulter le détaillant ou un technicien radio/télévision expérimenté pour obtenir de l'aide.
Les changements et les modifications n'ayant pas été approuvées expressément par le fabricant ou le déclarant de cet équipement peuvent annuler votre droit de vous servir de cet équipement en vertu des règlements de la Federal Communications Commission.
Informations concernant la propriété intellectuelle
L'équipement Dremel 3D20 est conçu pour imprimer en trois dimensions des objets provenant de fichiers numériques que vous créez ou possédez, ou que vous avez le droit d'imprimer en utilisant votre équipement Dremel 3D20. Lorsque vous fabriquez des objets en utilisant votre équipement Dremel 3D20, il vous appartient de vous assurer que vous ne violez aucun droit de propriété intellectuelle d'un tiers ou des lois et règlements applicables, notamment des lois des États-Unis ou d'autres pays sur la propriété intellectuelle. L'équipement Dremel 3D20 ne peut pas être utilisé pour fabriquer des objets protégés par des droits de propriété intellectuelle appartenant à des tiers sans la permission de tels tiers. L'utilisation de l'équipement Dremel 3D20 pour faire ce qui suit peut nécessiter la permission de tiers : faire une copie ou un fac-similé (en tout ou partie) de tout objet non créé par vos soins, produire un objet à partir d'un fichier numérique que vous ne possédez pas ou fabriquer un objet à partir du balayage d'un objet physique que vous n'avez pas créé. Il vous incombe d'obtenir une telle permission. Quand une telle permission ne peut pas être obtenue, vous ne devez pas effectuer une impression en 3D d'un tel objet, ou vous le faites à vos propres risques. Vous ne pouvez pas modifier, désosser, décompiler ou démonter l'équipement Dremel 3D20 ou son logiciel ou son micrologiciel, sauf si le droit applicable le permet. Si vous utilisez l'équipement Dremel 3D20 d'une quelconque façon autre que ce qui est recommandé et décrit dans ce mode d'emploi et ces consignes de sécurité, vous le faites à vos propres risques. L'utilisation de l'équipement Dremel 3D20 pour produire des objets qui enfreignent de quelconques droits de propriété intellectuelle appartenant à des tiers pourrait entraîner des poursuites civiles ou pénales et vous exposer à des dommages et intérêts, des amendes ou des peines de prison en conséquence.
CONSERVEZ CES INSTRUCTIONS
Description fonctionnelle et spécifications
CONSTRUCTION
Extrudeuse : extrusion unique
Température de l'extrudeuse : jusqu'à 230° C (397° C)
Interface de fonctionnement : écran couleur tactile IPS de 3,5 po
Volume de construction maximum : 9 po x 5,9 po x 5,5 po (230 mm x 150 mm x 140 mm)
Épaisseur couche : 4 mils | 0,004 po 100 microns | 0,10 mm
Couleurs des filaments : voir www.digilab.dremel.com pour les choix de couleurs
Carte SD : taille jusqu'à 32 Go (l'équipement 3D20
n'est pas compatible avec des cartes SD de taille supérieure à 32 Go)
Capacité de stockage interne : 4 Go
POIDS ET DIMENSIONS
Poids (sans la bobine) : 8,8 kg (19 lb. 8 oz)

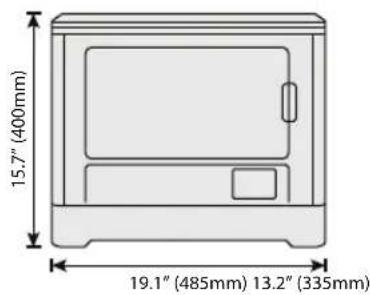

Dimensions : 19,1 po x 15,7 po x 13,2 po (485 mm x 400 mm x 335 mm)
FILAMENT
Compatible SEULEMENT avec les filaments Dremel PLA
Filament : 1,75 mm PLA
(Biodégradable/Renouvelable)
STOCKAGE DES FILAMENTS
Tous les polymères se dégradent avec le temps. Ne déballez pas un filament avant d'en avoir réellement besoin. Les filaments doivent être stockés à température ambiante : 16-29° C (60-85° F)
LOGICIEL
L'équipement Dremel 3D20 est fourni avec un logiciel Dremel 3D (pour Windows et Mac OSX) mis à disposition gratuitement. Cette application convertit vos fichiers numériques 3D en fichiers de construction.
CONFIGURATION MATÉRIEL MINIMUM REQUISE
Il est nécessaire que le PC utilisé ait la configuration minimum requise pour être compatible avec le processeur du logiciel Dremel® 3D : processeur multicoeur – 2 GHz ou plus rapide par cœur
RAM du système : 2 Go
Résolution de l'écran : 1 024 x 768
Port USB
Le logiciel Dremel® peut être utilisé sur un système d'exploitation de 32 ou de 64 bits.
Windows Vista ou système ultérieur CONFIGURATION MAC OSX
Le logiciel Dremel® peut être utilisé sur un système d'exploitation Mac OSX 10.8 ou un système ultérieur.
CONFIGURATION ÉLECTRIQUE
Spécifications nominales d'entrée de l'équipement 3D20 : 120 V, 60 Hz, 1,2 A
ENVIRONNEMENT APPROPRIÉ POUR LE FONCTIONNEMENT
Température ambiante : 16-29°C (60-85°F)
Espace de travail horizontal
Environnement de travail sec
Ressources pour l'équipement 3D20
| Ressource Description Emplacement | ||
| Guide de démarrage rapide | Contient des conseils illustrés pour vous aider à déballer votre équipement 3D20 et à commencer votre construction immédiatement. | Vous trouverez la version papier du Guide de démarrage rapide dans le carton rectangulaire dans lequel se trouvent les composants. Vous pouvez également le consulter sur le site : www.digilab.dremel.com |
| Micro-Site 3D20 | Fournit le logiciel 3D20 le plus récent, ainsi que des informations sur le produit et une assistance à la clientèle. | www.digilab.dremel.com |
| Service clients 3D20 | Contactez Dremel pour être mis en relation avec le service technique en cas de questions, de problèmes de maintenance ou de besoin de réparation. | 1-844-4DRML3D(1-844-437-6533) www.digilab.dremel.com |
| Logiciel Dremel 3D20 | Permet de télécharger, de modifier et de construire des fichiers 3D. Vous pouvez également changer les paramètres du dispositif et commander des fournitures. | Installé depuis le site : www.digilab.dremel.com ou depuis la carte SD fournie avec l’équipement 3D20. |
Glossaire terminologique
Terme Définition
| Plateforme de construction La surface plate utilisée par votre équipement Dremel 3D20 pour construire des objets. | |
| Pince de fixation de la La pince de fixation située à l'avant de la base de la plateforme de construction plateforme de construction qui est utilisée pour assujettir la plateforme de construction à sa place. | |

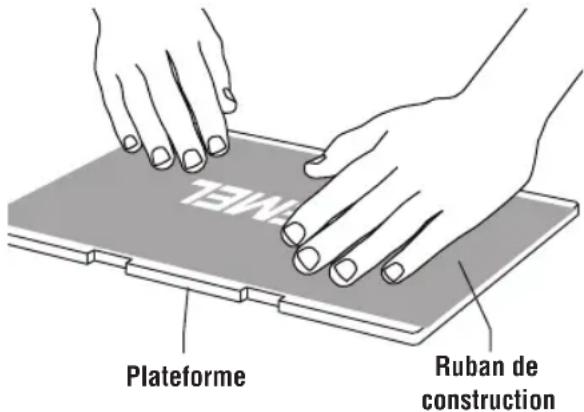

| Ruban de construction Ruban adhésif similaire à un ruban bleu pour peintres qui améliore l'uniformité de vos objets et leur permet d'adhérer à la surface de la plaque de construction. | |
| Volume de construction L'espace tridimensionnel (3D) qu'un objet utilisera après avoir été construit.Votre équipement Dremel 3D20 a un volume de construction maximum. Cela signifie qu'il n'est pas possible de construire des objets ayant un volume de construction plus important sans avoir modifié leur taille ou les avoir décomposés en sous-objets. | |
| Porte Votre équipement Dremel 3D20 possède une porte sur son panneau avant. Ceci permet un accès facile à la plateforme de construction, à l'extrudeuse, au filament et à vos objets. La porte est fabriquée à partir d'un matériau transparent, ce qui vous permet de suivre l'état d'avancement de la fabrication de vos objets tout en maintenant l'environnement de construction stable. | |
| Couvercle Votre équipement Dremel 3D20 possède un couvercle amovible sur sa partie supérieure. Ceci permet un meilleur accès à la plateforme de construction, à l'extrudeuse, au filament et aux objets, lorsque cela est nécessaire. | |
| Interrupteur de fin de course Interrupteur activé par le mouvement de l'extrudeuse ou de la plateforme de construction lorsque la fin de course est atteinte. | |
| Extrudeuse Ensemble utilisant des engrenages qui tirent le filament à travers l'orifice d'admission de l'extrudeuse, chauffent le filament à la température de construction et poussent le filament chauffé afin de le faire sortir de la pointe de l'extrudeuse. | |
| Ventilateur de l'extrudeuse Ventilateur utilisé pour refroidir l'ensemble extérieur consistant en l'extrudeuse et le moteur à engrenages. | |
| Admission de l'extrudeuse Ouverture située en haut de l'extrudeuse, à l'endroit où le filament est inséré en vue de la construction. | |
| Levier de poussée de l'extrudeuse Levier situé sur le côté de l'extrudeuse qui est utilisé pour desserrer la préhension du moteur à engrenages de l'extrudeuse. | |
| Pointe de l'extrudeuse Ajutage situé au fond de l'extrudeuse, à l'endroit où le filament chauffé est expulsé de l'objet construit. | |
| Filament Matériau plastique filiforme. | |
| Bobine de filament Pièce cylindrique sur laquelle un long brin de filament est enroulé en vue de stockage et d'utilisation continue. | |
| Tube de guidage du filament Pièce en plastique qui guide le filament depuis la bobine de filament à travers un passage dans le boîtier extérieur de votre équipement Dremel 3D20. | |

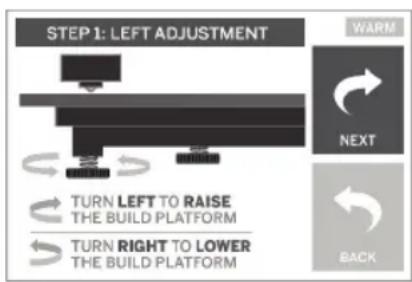

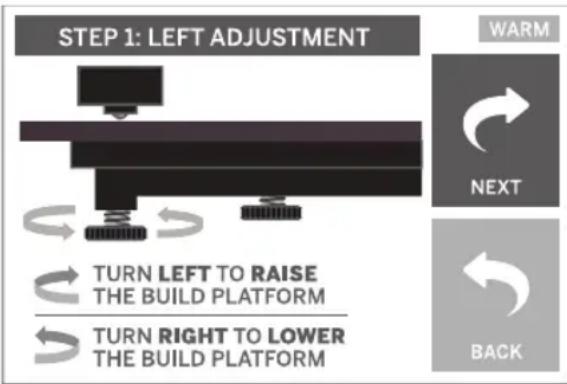

| Boutons de nivellement Boutons situés au-dessous de la base de la plateforme de construction qui sont utilisés pour créer l'espacement correct entre la pointe de l'extrudeuse et la plateforme de construction. | |
| Outil de nivellement Cale calibrée avec des repères détaillés et un mode d'emploi. | |
| PLA Plastique biologique dérivé de ressources renouvelables telles que de l'amidon de maïs. | |
| Pince à becs pointus Outil commun utilisé pour tenir de petits objets et saisir des matériaux excédentaires qui peuvent être trop chauds pour pouvoir être touchés directement. | |
| Outil de retrait d'objets | Outil utilisé pour séparer vos objets de la plateforme de construction. |
| Carte SD | Carte mémoire portative utilisée sur des appareils très variés tels que des caméras et appareils photographique. |
| Porte-bobine | Pièce en plastique située du côté gauche de la plateforme de construction, à l'intérieur de la zone de construction de votre équipement Dremel 3D20, qui est conçue pour contenir une bobine de filament. |
| Dispositif de blocage de la bobine | Pièce en plastique assujettissant la bobine de filament sur le porte-bobine. Cette pièce est insérée à travers le centre de la bobine de filament, à l'intérieur du porte-bobine, et on la tourne pour la mettre en position de blocage. |
| Moteur pas-à-pas | Moteur électrique c.c. sans balais servant à entraîner les rails de guidage et les engrenages de l'extrudeuse. |
| Fichier .STL | Format de fichier numérique commun utilisé dans des logiciels de modélisation 3D très variés. Ce fichier est créé dans un logiciel 3D tiers ou téléchargé depuis le site www.digilab.dremel.com. |
| Fichier .3dremel | Format de fichier numérique de Dremel qui est utilisé par votre équipement Dremel 3D20 pour accéder correctement aux modèles. |
Fichier .G3Drem Format de fichier de construction compatible avec votre équipement Dremel 3D20.
Écran tactile Écran d'affichage couleur activé au toucher. Il vous permet de contrôler votre équipement Dremel 3D20 et vos objets tout en vous permettant également de commander directement votre équipement Dremel 3D20 sans avoir besoin d'utiliser un ordinateur.

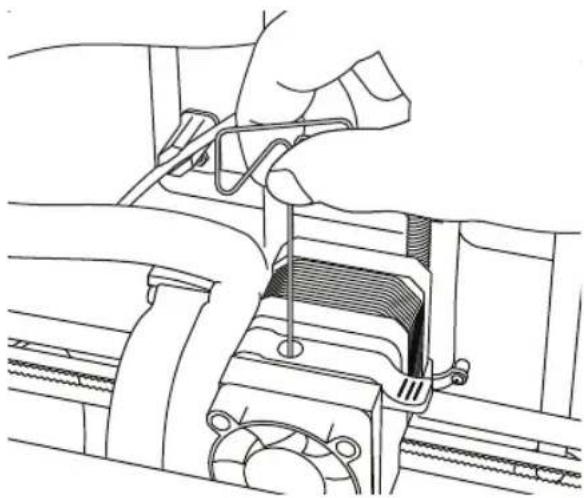

Outil de désobstruction Outil utilisé pour dégorger l'extrudeuse de ses débris excessifs.
Rails de guidage sur l'axe des X Jeu de rails situés d'un côté ou de l'autre de l'extrudeuse qui permettent à un moteur pas-à-pas de déplacer l'extrudeuse vers le côté gauche ou le vers le côté droit de la zone de construction.
Rails de guidage sur l'axe des Y Jeu de rails situés d'un côté ou de l'autre de l'extrudeuse qui permettent à un moteur pas-à-pas de déplacer l'extrudeuse vers l'avant ou vers l'arrière de la zone de construction.
Rails de guidage sur l'axe des Z Jeu de rails situés d'un côté ou de l'autre de l'extrudeuse qui permettent à un moteur pas-à-pas de déplacer la plateforme de construction vers le haut ou vers le bas.
Familiarisez-vous avec votre équipement Dremel 3D20
- Couvercle
- Porte
- Écran tactile
- Plateforme de construction
- Pinces de fixation de la plateforme de construction
- Bobine de filament
- Porte-bobine de filament/Dispositif de blocage de la bobine
- Pointe de l'extrudeuse
-
Ventilateur de l'extrudeuse
-
Extrudeuse
- Entrée de l'extrudeuse
- Rails de guidage sur l'axe des X
- Moteur pas-à-pas (1 sur 3)
- Rails de guidage sur l'axe des Z
- Tube de guidage des filaments
- Rails de guidage sur l'axe des Y
- Entrée de la carte SD
- Entrée USB
- Interrupteur d'alimentation
- Entrée de puissance
Familiarisez-vous avec votre équipement Dremel 3D20
Bienvenue dans le monde de Dremel 3D. Notre mission est de vous guider tout au long du processus de construction en 3D et de partager nos meilleures pratiques pour transformer vos idées en réalité. La construction en 3D est un processus qui inclura de l'expérimentation et de la persistance. Heureusement, les experts de Dremel sont là pour vous faciliter le
travail avec des conseils en ligne et une assistance technique en temps réel. Ceci vous donnera accès à des centaines de modèles de qualité supérieure et à des projets innovants. Grâce à Dremel, vous pourrez construire sur la base de vos propres idées, améliorer vos constructions et vous les approprier.
Contenu du kit
Dremel 3D20 Mode d'emploi Guide de démarrage rapide 1 bobine de filament*
Dispositif de blocage de la bobine
Câble d'alimentation Câble USB Carte SD
Ruban de construction Outil de retrait d'objets Outil de désobstruction Outil de nivellement
*Ne pas la conserver dans un environnement humide ou très chaud
Déballage
- Placez la boîte sur une table et coupez le ruban.
- Soulevez la boîte extérieure et laissez la boîte intérieure s'ouvrir.
- Retirez les composants du kit qui se trouvent à l'intérieur.
- Retirez le couvercle du carton du haut de votre équipement Dremel 3D20.
- Retirez la pièce rapportée du haut de votre équipement Dremel 3D20.
-
Retirez le ruban de la porte de votre équipement Dremel 3D20.
-
Soulevez fermement la plateforme de construction pour la placer dans la position du haut.
- Retirez les pièces rapportées de l'intérieur de votre équipement Dremel 3D20.
- Saisissez fermement votre équipement Dremel 3D20 pour le faire sortir de l'emballage et placez-le sur une surface de travail stable en prenant les précautions nécessaires.
Conseil : gardez l'emballage pour le cas où vous auriez besoin de transporter à nouveau votre équipement ou de l'entreposer.
Écran tactile
Il est facile d'utiliser votre équipement Dremel 3D20 sans ordinateur grâce au logiciel et à l'écran couleur tactile incorporés.
Avant de construire votre modèle, nous voulons que vous vous familiarisiez avec la structure et les options du menu de l'écran tactile.
AVERTISSEMENT
observez tous les avertissements et toutes les consignes de sécurité lorsque vous utilisez l'équipement Dremel 3D20. Sans cela, vous risqueriez de causer un
incendie, des dommages à l'équipement, des dommages à d'autres biens ou des blessures.
 | CONSTRUIRE (« BUILD ») |
 | Sélectionnez un fichier de modèle dans la mémoire intégrée de votre équipement Dremel 3D20 en tapant légèrement sur l’icône de votre équipement Dremel 3D20 ou sélectionnez un fichier de modèle sur une carte SD en tapant légèrement sur l’icône de carte SD. |
 | Une fois qu’un modèle aura été sélectionné, une fenêtre contextuelle apparaîtra sur l’écran tactile en proposant les options suivantes : |
CONSTRUIRE (« BUILD »)
Tapez légèrement sur cette option pour commencer le processus de construction tout en affichant des informations utiles et le statut de l'objet.
Arrêt (« Stop ») – Tapez légèrement sur cette option pour annuler l'objet. Il vous sera demandé de confirmer si vous souhaitez annuler la construction ou continuer la construction.
Pause/Lecture – Tapez légèrement sur cette option pour suspendre ou reprendre le processus de construction. Ceci vous permettra d'accéder au bouton « Filament ».
Filament – Si vous tapez sur cette option, vous pourrez charger le nouveau filament pendant une pause de la construction.
COPIER (« COPY »)
Tapez légèrement sur cette option pour copier un fichier de modèle d'une carte SD à la mémoire de votre équipement Dremel 3D20. Vous ne pouvez pas copier un fichier de modèle de votre équipement Dremel 3D20 à une carte SD.
COPIER LE MODÈLE (« COPY MODEL »)
Tapez légèrement sur cette option pour confirmer votre décision de copier votre fichier de modèle de la mémoire de votre équipement Dremel 3D20 à une carte SD.
COPIE DU MODÈLE RÉUSSIE (« COPY MODEL SUCCESSFUL »)
Une alerte contextuelle vous fait savoir que le fichier de modèle a été copié avec succès.
EFFACER (« DELETE »)
Tapez légèrement sur ce bouton pour effacer de façon permanente le fichier de modèle sélectionné de la mémoire de votre équipement Dremel 3D20 ou d'une carte SD.
EFFACER LE MODÈLE (« DELETE MODEL »)
Une fenêtre contextuelle apparaîtra pour vous demander de confirmer que vous souhaitez effacer de façon permanente un fichier de modèle de la mémoire de votre équipement Dremel 3D20 ou d'une carte SD.
EFFACEMENT DU MODÈLE RÉUSSI (« DELETE MODEL SUCCESSFUL »)
Une alerte contextuelle vous fait savoir que le modèle de fichier a été effacé avec succès.
RETOUR (« RETURN »)
Retournez au menu précédent.
OUTILS (« TOOLS »)
FILAMENT
Tapez légèrement sur cette option pour dire à votre équipement Dremel 3D20 de commencer à chauffer l'extrudeuse en vue du chargement du filament (voir page 61 pour obtenir des instructions sur le chargement de filaments). L'écran tactile affichera une barre d'état et vous fera savoir quand le moment sera venu de charger le filament.
NIVELLEMENT (« LEVEL »)
Tapez légèrement sur cette option pour déclencher le processus de nivellement de la plateforme de construction (voir page 63 pour obtenir des instructions sur le nivellement de la plateforme de construction). L'écran tactile affichera des instructions sur la façon de niveler la plateforme de construction.
POSITION INITIALE (« HOME »)
Tapez légèrement sur cette option pour remettre l'extrudeuse et la plateforme de construction dans la position initiale.
Tapez légèrement sur cette option pour afficher les options de positionnement de l'extrudeuse et de la plateforme de construction le long de l'axe des X, de l'axe des Y et de l'axe des Z.
RÉGLAGE (« SETTING »)
Tapez légèrement sur cette option pour changer le réglage effectué en usine pour la langue ou pour retourner aux paramètres par défaut du fabricant.
PRÉCHAUFFAGE (« PREHEAT »)
Tapez légèrement sur cette option pour déclencher le préchauffage de l'extrudeuse en vue de la construction ou du retrait des débris excessifs. L'écran tactile affichera la température approximative de l'extrudeuse. Vous pouvez utiliser l'écran tactile pour DÉCLENCHER ou ARRÊTER le processus de préchauffage à tout moment.
À PROPOS DE (« ABOUT »)
Tapez légèrement sur cette option pour afficher le numéro de série de votre équipement Dremel 3D20, la version actuelle du micrologiciel, le nombre d'heures d'utilisation et le statut de votre équipement Dremel 3D20.
RETOUR (« RETURN »)
Retournez au menu précédent.
Installation du logiciel
- Rendez-vous à www.digilab.dremel.com.
- Depuis un PC : téléchargez le logiciel et installez-le sur votre PC.
a. Téléchargez le logiciel Dremel 3D depuis www.digilab.dremel.com/software.
b. Cliquez sur le fichier à l'emplacement du dossier où vous avez téléchargé le fichier. L'assistant pour l'installation s'ouvrira.
c. Suivez les invites de l'assistant d'installation pour télécharger le logiciel sur votre ordinateur.
- Depuis un MAC : téléchargez le logiciel et installez-le sur votre MAC.
a. Cliquez sur Téléchargements (« Downloads ») et sélectionnez le logiciel Dremel 3D. Double-cliquez sur le fichier zippé et l'installateur Dremel 3D apparaîtra.
b. Double-cliquez sur l'installateur Dremel 3D pour ouvrir une nouvelle fenêtre. Faites glisser le fichier d'installation jusqu'au dossier APPLICATIONS.
c. Si la fenêtre de glissement pour l'installation (« Drag to Install ») ne s'est pas ouverte, localisez le lecteur Dremel 3D dans votre panneau de dispositifs. Cliquez sur Dremel 3D pour télécharger le logiciel.
REMARQUE : les utilisateurs de Safari n'auront pas besoin de décompresser le fichier INSTALLER.DMG.
d. Cliquez sur SUIVANT (« NEXT ») pour lancer l'assistant de configuration. L'assistant de configuration du logiciel Dremel 3D vous guidera tout au long de l'installation du logiciel sur votre ordinateur. Cliquez sur SUIVANT pour lancer l'assistant de configuration.
Connexion du câble USB
- Assurez-vous que l'interrupteur de marche-arrêt est dans la position de coupure (off).
- Branchez votre équipement Dremel 3D20 dans l'ordinateur avec le câble USB.
- Ouvrez le logiciel.
- Mettez votre équipement Dremel 3D20 en marche en utilisant l'interrupteur pour synchroniser votre ordinateur avec votre équipement Dremel 3D20.
Présentation générale du logiciel de Dremel
1 ICÔNES DE LA BARRE D'OUTILS
Les icônes de la barre d'outils dans le logiciel Dremel 3D vous permettent de charger, partager, construire, voir, déplacer, faire tourner et mettre à l'échelle vos objets.
Chargement – Cliquez sur « Load » (Charger) et sélectionnez un fichier .STL de votre ordinateur. Le modèle que vous avez sélectionné apparaîtra sur l'écran d'accueil de l'équipement Dremel 3D20. L'écran d'accueil du logiciel est une simulation de la plateforme de construction de votre équipement Dremel 3D20.
Construction – Le logiciel Dremel 3D vous donne la capacité de sélectionner des paramètres de qualité de construction. Ceci vous permet de personnaliser à la fois la qualité de construction et le temps de construction.
a. Option d'exportation – Cette option vous permet d'enregistrer votre fichier de modèle sur votre lecteur local ou sur votre lecteur de mémoire portable afin de pouvoir reprendre la construction ultérieurement.
b. Options de résolution – Les modèles réglés sur la résolution standard seront construits en utilisant les paramètres par défaut. La résolution « standard » construira votre objet rapidement, et avec une surface de bonne qualité. Les modèles réglés sur la résolution « rapide » seront construits plus rapidement, et avec des couches plus épaisses. Les modèles réglés sur la résolution « détaillée » seront construits plus lentement, et avec des couches plus fines.
Visionnement – Changez la manière dont vous regardez l'écran d'accueil de votre équipement Dremel 3D20 en choisissant l'un des six angles de visionnement possibles :
CONSEIL : vous pouvez voir l'écran d'accueil de votre équipement Dremel 3D20 depuis n'importe quel angle en cliquant sur le côté droit de votre souris et en déplaçant la souris. Vous pouvez également appuyer sur la molette pour avoir une vue plus rapprochée ou plus éloignée.
Déplacement – Changez l'emplacement de votre objet sur la plateforme de construction en utilisant le positionnement des axes des X, des Y et des Z. Vous
pouvez également centrer votre objet dans la zone de construction et vous assurer que votre objet est bien situé sur la plateforme. Vous pouvez choisir de saisir une valeur de positionnement sur un axe personnalisé.
| X | Déplace le modèle vers la gauche ou vers la droite de la zone de construction. |
| Y | Déplace le modèle vers l'avant ou vers l'arrière de la zone de construction. |
| Z | Déplace le modèle vers le haut ou vers le bas de la plateforme de construction. |
a. Sur la plateforme – Place le modèle sur la plateforme de construction.
b. Centrage – Centre le modèle sur la surface de construction 3D.
c. Réinitialisation – Réinitialise la position du modèle pour remettre celui-ci dans sa position initiale.
Rotation – Change l'orientation de votre objet sur la plateforme de construction en utilisant le positionnement des axes des X, des Y et des Z. Vous pouvez choisir de faire tourner votre objet de +/- 90 degrés ou saisir une valeur personnalisée pour le positionnement sur l'axe. Vous pouvez réinitialiser le modèle pour le remettre dans son orientation initiale.
Mise à l'échelle – Changez la taille de votre objet sur la plateforme de construction en utilisant le positionnement sur les axes des X, des Y et des Z. Vous pouvez choisir de saisir une valeur de grossissement personnalisée sur les axes des X, des Y et des Z. Vous pouvez également agrandir votre objet par un certain pourcentage par rapport à sa conception initiale.
| X | Fait tourner le modèle vers l'avant de la zone de construction ou l'en éloigne. |
| Y | Fait tourner le modèle vers la gauche ou la droite de la zone de construction. |
| Z | Fait tourner le modèle dans le sens des aiguilles d'une montre ou dans le sens contraire des aiguilles d'une montre sur la zone de construction. |
a. Maximisation – Mettez le modèle uniformément à l'échelle jusqu'à la taille la plus grande possible pour la construction.
b. Réinitialisation – Annulez tous les changements d'échelle. Le modèle retournera à sa taille initiale.
CONSEIL : si votre objet a été conçu en utilisant des pouces (unités impériales), vous pouvez effectuer une conversion en unités métriques (mm) en agrandissant votre objet de 2540 %.
Constructeur d'idées – Vérifiez le statut de votre équipement Dremel 3D20. Tant que votre équipement Dremel 3D20 sera connecté à votre ordinateur, vous pourrez voir si votre équipement Dremel 3D20 est prêt à construire ou est en train de construire un objet. Vous pouvez également voir la température de votre extrudeuse.
2 ÉTAT D'AVANCEMENT DE LA CONSTRUCTION
Le logiciel Dremel 3D vous indique continuellement quelle est la situation de votre équipement Dremel 3D20.
a. Le panneau du haut affiche l'état d'avancement de votre objet et la situation de votre équipement Dremel 3D20.
b. Le cercle d'état d'avancement situé dans le coin supérieur droit fournit une représentation graphique de votre progression.
3 MENUS
Menu Fichier (« File »)
a. Charger un fichier (« Load File ») – Sélectionnez cette option pour charger un fichier de modèle (.STL ou .3dremel) depuis votre ordinateur ou un dispositif de stockage externe connecté à votre ordinateur. Après avoir chargé le fichier de modèle, vous pouvez commencer à modifier le fichier selon vos désirs.
REMARQUE : vous ne pouvez pas charger un fichier de modèle sur votre ordinateur depuis une carte SD connectée à votre équipement Dremel 3D20. La carte SD doit être connectée directement à votre ordinateur.
b. Enregistrer la plateforme de construction (« Save Build Platform ») – Enregistre tous les objets et la configuration de la plateforme de construction actuelle dans un fichier .3dremel. Sélectionnez cette option pour enregistrer un fichier de modèle sur votre ordinateur ou un dispositif de stockage extérieur connecté à votre ordinateur.
REMARQUE : vous ne pouvez pas enregistrer un fichier de modèle sur une carte SD connectée à votre équipement Dremel 3D20. La carte SD doit être connectée directement à votre ordinateur.
c. Enregistrer sous... (« Save as... ») – Enregistre la plateforme de construction actuelle avec un nouveau nom. Ceci permet de ne pas écraser le fichier .3dremel d'origine.
d. Exemples – Sélectionnez cette option pour voir une liste des fichiers de modèles gratuits qui sont inclus avec votre logiciel Dremel 3D. Ces fichiers
de modèles sont d'excellents échantillons construits pour assurer que votre équipement Dremel 3D20 fonctionne correctement.
e. Fichiers récents (« Recent Files ») – Sélectionnez cette option pour voir une liste des fichiers de modèles que vous avez regardez récemment.
f. Préférences – Sélectionnez cette option pour régler la langue de votre logiciel Dremel 3D et pour changer le paramètre de mise à jour automatique.
g. Quitter – Pour fermer le logiciel Dremel 3D, cliquez sur le « X » dans le coin supérieur droit. Si vous avez un fichier de modèle ouvert, le logiciel vous demandera si vous souhaitez enregistrer votre fichier de modèle avant de fermer le logiciel.
Menu Édition
a. Annuler (« Undo ») – Sélectionnez cette option pour annuler la modification la plus récente que vous avez apportée à votre fichier de modèle. Le fait de sélectionner cette option à de multiples reprises vous permettra de continuer à annuler les modifications dans l'ordre contraire de celui dans lequel elles ont été effectuées.
b. Rétablir (« Redo ») – Sélectionnez cette option pour rétablir la modification la plus récente que vous avez annulée dans votre fichier de modèle. Le fait de sélectionner cette option à de multiples reprises vous permettra de continuer à rétablir les modifications dans l'ordre contraire de celui dans lequel elles ont été effectuées.
c. Sélectionner tout (« Select All ») – Sélectionnez cette option pour sélectionner tous les fichiers de modèles que vous avez chargés sur l'écran d'accueil pour la construction 3D.
d. Reproduire (« Duplicate ») – Sélectionnez cette option pour reproduire un fichier de modèle sélectionné.
e. Effacer (« Delete ») – Sélectionnez cette option pour effacer un fichier de modèle sélectionné.
Menu Construction (« Build »)
REMARQUE : Votre équipement Dremel 3D20 doit être mis sous tension pour qu'il puisse être reconnu.
a. Déconnecter – Sélectionnez cette option pour déconnecter votre équipement Dremel 3D20 de votre ordinateur.
b. Construire (« Build ») – Sélectionnez cette option pour convertir votre travail en un fichier apte à la construction. Il vous sera demandé d'enregistrer votre modèle dans un format de fichier .3dremel pour que votre équipement Dremel 3D20 puisse commencer la construction.
Menu Visionnement (« View »)
a. Changez votre vue de l'écran d'accueil pour la construction 3D pour le regarder avec l'un des sept angles de visionnement possibles.
b. Montrer l'esquisse du modèle (« Show Model Outline ») – Cette vue mettra en lumière les surfaces extérieures du fichier de votre modèle afin d'améliorer le visionnement de votre modèle.
c. Montrer les saillies aux angles très prononcés (« Show Steep Overhang ») – Cette vue mettra en lumière les parties de votre objet ayant des angles très prononcés qui peuvent nécessiter des supports.
Menu Outils (« Tools »)
a. Tableau de commande (« Control Panel ») – Sélectionnez cette option pour pouvoir effectuer des diagnostics manuels de votre équipement Dremel 3D20. Votre équipement Dremel 3D20 doit être connecté à votre ordinateur pour que vous puissiez voir ce menu.
b. Mise à jour du micrologiciel (« Update Firmware ») – Cette option vous permet de mettre à jour votre équipement Dremel 3D20 avec le micrologiciel le plus récent. Pour mettre à jour le micrologiciel de l'équipement Dremel 3D20, connectez un cordon USB à l'ordinateur et à l'équipement Dremel 3D20. Cliquez sur la dernière version du micrologiciel et choisissez Mettre à jour (« Upload »). Le micrologiciel se mettra à jour sur l'équipement Dremel 3D20. Une fois la mise à jour du micrologiciel effectuée avec succès, vous devrez réamorcer (éteindre et rallumer) l'équipement.
Remarque : les mises à jour du micrologiciel seront téléchargées automatiquement lorsque le logiciel Dremel 3D sera mis en marche. Le système vous fera savoir qu'une nouvelle version du micrologiciel est disponible.
Menu Aide (« Help »)
a. Contenu de l'aide (« Help Contents ») – Sélectionnez cette option pour être dirigé vers le site www.digilab.dremel.com où vous trouverez des fonctions d'aide et de support technique.
b. Rechercher les mises à jour (« Check for Update ») – Sélectionnez cette option pour rechercher manuellement des mises à jour du micrologiciel et du logiciel.
c. À propos de (« About ») – Sélectionnez cette option pour passer en revue la version actuelle du logiciel que vous utilisez pour Dremel 3D.
Chargement du filament et préparation pour la construction
AVERTISSEMENT
Observez tous les avertissements et toutes les consignes de sécurité lorsque vous utilisez l'équipement Dremel 3D20. Sans cela, vous risqueriez de causer un
incendie, des dommages à l'équipement, des dommages à d'autres biens ou des blessures.
- Assurez-vous que l'interrupteur est dans la position de coupure (off).
- Retirez le couvercle de votre équipement Dremel 3D20 pour pouvoir accéder plus facilement à l'extrudeuse et à la plateforme de construction.
- Si la plateforme de construction est installée, retirez-la en appuyant sur la pince de fixation située à l'avant de la plateforme de construction et en soulevant ladite plateforme de la base.
- Montez la bobine de filament sur le porte-bobine et sécurisez au moyen du dispositif de blocage de la bobine.
a. Placez la bobine de filament sur le porte-bobine de telle façon que la bobine soit alimentée depuis le bas en direction de l'arrière de l'équipement Dremel 3D20.
b. Insérez le dispositif de blocage de la bobine dans le porte-bobine et faites-le tourner de 90 degrés pour le verrouiller en place.

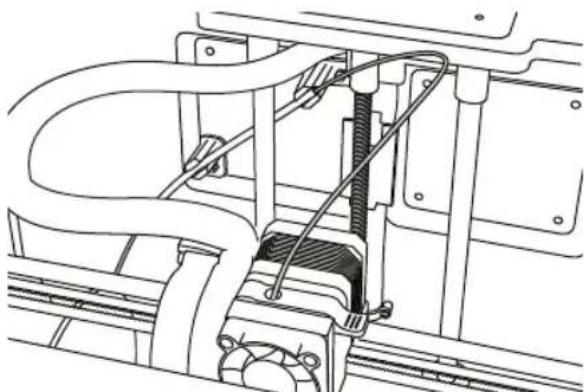

- Enfilez le filament à travers le tube de guidage du filament. Le filament peut alors être inséré dans l'admission de l'extrudeuse. Ceci assurera que la résistance rencontrée par l'extrudeuse lors de la construction est minime.
- Placez le ruban de construction au-dessus de la plateforme de construction.
- Installez la plateforme de construction en utilisant la pince de fixation de la plateforme de construction pour sécuriser.
- Branchez le cordon d'alimentation dans la prise de courant et appuyez sur le bouton de mise en marche (il faudra attendre à peu près 30 secondes pour que l'équipement Dremel 3D20 ait chauffé suffisamment).
- Tapez légèrement sur « Outils » (« Tools ») sur l'écran tactile de votre équipement Dremel 3D20, puis sur « Filament », et enfin sur Charger le filament (« Load Filament »).

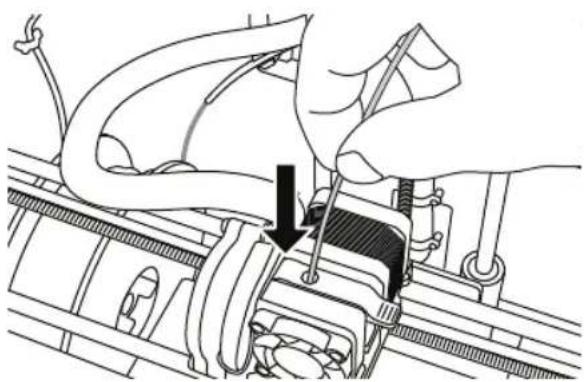

- Insérez le filament provenant du tube de guidage du filament dans l'orifice d'admission de l'extrudeuse (en haut). Tapez légèrement sur « Suivant » (« Suivant »).
- Votre équipement Dremel 3D20 commencera alors à chauffer l'extrudeuse. L'écran d'affichage tactile de votre équipement Dremel 3D20 vous fera savoir quand l'extrudeuse sera « CHAUDE » (« Hot ») et prête pour le chargement.
- Une fois que votre équipement Dremel 3D20 sera prêt à commencer l'extrusion, guidez doucement le filament dans l'extrudeuse jusqu'à ce qu'il commencer à avancer tout seul.
ne touchez pas la pointe de l'extrudeuse pendant le
fonctionnement de votre équipement Dremel 3D20 ou avant qu'il ne se soit refroidi jusqu'à au moins 60° C (140° F). Un contact avec la pointe de l'extrudeuse pendant le fonctionnement ou après l'interruption du fonctionnement mais avant qu'elle ait suffisamment refroidi pourrait causer des blessures.
- Le filament sera alors attiré à l'intérieur de l'extrudeuse, et il commencera à en sortir depuis la pointe chauffée au bas de l'extrudeuse. Une fois que le filament aura été extrudé de la pointe chauffée, appuyez sur la flèche de retour pour achever le processus de chargement. Retirez le filament excessif en prenant les précautions nécessaires, notamment en ne touchant pas la pointe d'extrudeuse chaude.
REMARQUE : votre équipement Dremel a été testé par le biais de la construction d'objets avant qu'il ne sorte de l'usine. Ces échantillons peuvent avoir été fabriqués avec un filament d'une couleur différente de celle du filament que vous utilisez. Par conséquent, une faible longueur de filament peut toujours se trouver à l'intérieur de l'extrudeuse. Lorsque vous chargez un filament pour la première fois, assurez-vous que tout le filament pouvant se trouver dans l'extrudeuse en soit bien sorti et que le filament de la couleur souhaitée soit uniformément visible.
MISE EN GARDE : faites particulièrement attention de ne pas endommager la pointe de l'extrudeuse lorsque vous enlevez les débris. L'équipement Dremel 3D20 ne fonctionnera pas correctement si la pointe de l'extrudeuse est endommagée, et celle-ci devra alors être remplacée.
- Après que le filament aura été chargé, vérifiez qu'il n'y as pas de débris sur la pointe de l'extrudeuse. Retirez délicatement tous les débris éventuels avec la pince à becs pointus pour assurer la propreté de la pointe de l'extrudeuse.
- Si le filament n'est pas attiré à l'intérieur de l'extrudeuse ou s'il ne sort pas par la pointe de l'extrudeuse, consultez la section de recherche de la cause des problèmes pour plus de conseils.
PRÉPARATION DE LA PLATEFORME DE CONSTRUCTION
AVERTISSEMENT
ne touchez pas la pointe de l'extrudeuse pendant que
l'équipement Dremel 3D20 est en train de fonctionner ou jusqu'à ce qu'il se soit refroidi jusqu'à 60° C (140° F). Un contact avec la pointe de l'extrudeuse pendant le fonctionnement ou après l'interruption du fonctionnement mais avant qu'elle ait suffisamment refroidi pourrait causer des blessures.
MISE EN GARDE : avant chaque construction, assurez-vous que la plateforme de construction est couverte par du ruban de construction spécifié par Dremel. L'utilisation d'un ruban de construction incorrect pourrait causer des dommages à l'équipement et réduire la qualité de la construction de l'objet.
NIVELLEMENT DE LA PLATEFORME DE CONSTRUCTION
Il est important de mettre de niveau la plateforme de construction chaque fois que vous remplacez le ruban de construction ou que vous réinstallez la plateforme de construction afin de vous assurer que l'espacement entre la plateforme de construction et la tête de l'extrudeuse est uniforme. Veillez à éliminer toutes les bulles d'air se trouvant entre la plateforme de construction et le ruban de construction. L'absence de nivellement de la plateforme de construction ou de l'élimination des bulles d'air pourrait causer une construction incorrecte des objets.
Attendez que la tête de l'extrudeuse ait refroidi jusqu'à au moins 60° C (140° F) avant de mettre la plateforme de construction de niveau. La température de l'extrudeuse peut être contrôlée depuis l'écran tactile. (voir page 55).
- Assurez-vous que vous avez placé du ruban de construction sur la plateforme de construction. L'application du ruban de construction sur la plateforme de construction après la mise de niveau risquerait d'affecter l'uniformité de votre objet.
-
Tapez légèrement sur « Outils (« Tools ») sur l'écran tactile de votre équipement Dremel 3D20, puis sur « Nivellement » (« Level »). (Voir page 53)
-
L'extrudeuse et la plateforme de construction se mettront en position pour mettre la plateforme de construction de niveau. Vous commencerez par niveler la section avant gauche de la plateforme de construction. Les trois boutons situés au-dessous de la plateforme de construction servent à élever ou abaisser la plateforme de construction sur la gauche, sur la droite et à l'arrière de la plateforme.
- Placez l'outil de nivellement entre l'extrudeuse et la plateforme de construction. Si l'outil de nivellement ne peut pas glisser entre l'extrudeuse et la plateforme de construction, ajustez le bouton approprié (en le faisant tourner dans le sens contraire des aiguilles d'une montre) jusqu'à ce que vous puissiez faire glisser l'outil de nivellement entre l'extrudeuse et la plateforme de construction avec une certaine résistance. Si l'outil de nivellement peut glisser trop facilement entre l'extrudeuse et la plateforme de construction, ajustez le bouton approprié (en le faisant tourner dans le sens des aiguilles d'une montre) jusqu'à ce que vous puissiez faire glisser l'outil de nivellement entre l'extrudeuse et la plateforme de construction avec une certaine résistance.
CONSEIL : du papier d'impression standard peut également être utilisé pour niveler la plateforme de construction de la même manière que l'outil de nivellement.
-
Tapez légèrement sur « Suivant » (« Next ») pour déplacer la plateforme de construction vers le bouton de droite, et recommencez l'étape 4 ci-dessus.
-
Tapez légèrement sur « Suivant » pour déplacer la plateforme de construction vers le bouton arrière, et recommencez l'étape 4 ci-dessus.
-
Tapez sur « Finir » pour achever le processus de nivellement.
-
Recommencez les étapes 1 à 6 ci-dessus pour assurer le nivellement parfait de la plateforme de construction.
Construction
AVERTISSEMENT
Observez tous les avertissements et toutes les consignes de sécurité lorsque vous utilisez l'équipement Dremel 3D20. Sans cela, vous risqueriez de causer un
incendie, des dommages à l'équipement, des dommages à d'autres biens ou des blessures.
REMARQUE : votre équipement Dremel 3D20 construira des échantillons avant qu'il ne sorte de l'usine. Ces échantillons peuvent avoir été fabriqués avec un filament d'une couleur différente de celle du filament que vous utilisez. Par conséquent, une faible longueur de filament peut toujours se trouver à l'intérieur de l'extrudeuse. Le début de votre premier objet aura peut-être une couleur de filament différente jusqu'à la transition à la couleur du filament que vous aurez introduit dans l'équipement.
Vous disposez de deux options lors de la construction avec votre équipement Dremel 3D20 :
- Stockage sur l'imprimante – Sur l'écran principal, tapez sur l'option de construction (« Build »). Puis tapez sur l'icône de machine pour sélectionner un modèle parmi les modèles préinstallés.
- Ordinateur – Construisez directement depuis votre ordinateur par le biais du câble USB.
Construction depuis la carte SD
- Insérez la carte SD contenant votre modèle dans le port SD situé du côté droit de votre équipement Dremel 3D20. Votre équipement Dremel 3D20 est fourni avec une carte SD contenant des fichiers de modèles gratuits prêts à être construits. Par ailleurs, vous pouvez enregistrer les nouveaux fichiers .G3Drem sur votre carte SD depuis le logiciel Dremel 3D joint.
- Assurez-vous qu'une longueur suffisante de filament est chargée (voir page 61).
CONSEIL : vous pouvez déterminer si vous avez suffisamment de filament pour terminer votre objet préalablement au début de la construction en pesant le filament et la bobine, puis en soustrayant le poids de la bobine vide. Le logiciel Dremel 3D affichera le poids approximatif de chaque modèle.
REMARQUE : Il n'est pas possible de modifier des fichiers de modèles directement sur l'équipement Dremel 3D20. Assurez-vous que vous construisez des fichiers .G3Drem lorsque vous construisez directement depuis la carte SD.
- Vérifiez que du ruban de construction a été appliqué et que la plateforme de construction a été nivelée (voir page 63).
-
Tapez légèrement sur « Construire » (« Build ») sur l'écran tactile, puis sur l'option de Carte SD, et utilisez les flèches haut/bas pour défiler.
-
Tapez légèrement sur le fichier de modèle que vous souhaitez construire.
- Votre équipement Dremel 3D20 commencera alors le processus de chauffage, qui pourra prendre quelques minutes. Pendant le processus de chauffage, l'extrudeuse atteindra la température requise pour permettre une construction appropriée avec PLA. Une fois que cette température aura été atteinte, la construction de votre modèle commencera.
- Lorsque la construction de l'objet sera terminée, votre écran tactile affichera « Objet terminé » (« Object finished »). Tapez légèrement sur la case à cocher pour confirmer.
- Attendez que l'écran tactile indique que la température de l'extrudeuse est « FROIDE » (« Cool ») pour retirer l'objet. Voir la rubrique consacrée au retrait de l'objet de la plateforme de construction ci-dessous pour les instructions sur le retrait des objets.
ANNULATION DE VOTRE OBJET SUR L'ÉQUIPEMENT DREMEL 3D20
Pour annuler votre objet pendant le processus de chauffage ou de construction, tapez légèrement sur le bouton « ARRÊT » (« STOP ») sur l'écran tactile. L'écran suivant affichera la question « Annuler la construction maintenant ? » (« Cancel build now? ») Tapez légèrement sur la case « Oui » (« Yes ») pour annuler ou sur la case « Non » pour rétablir le processus de construction. Attendez que l'extrudeuse et la plateforme de construction aient refroidi suffisamment avant d'nagger le bras ou la main à l'intérieur de la zone de construction.
Construction depuis votre ordinateur
CONSTRUCTION DIRECTEMENT DEPUIS VOTRE ORDINATEUR
- Installez le logiciel Dremel 3D sur votre ordinateur. Voir la rubrique « Installation du logiciel » à la page 57 pour tous détails. Assurez-vous que vous disposez des droits administratifs nécessaires sur votre ordinateur pour pouvoir installer le logiciel Dremel 3D.
- Connectez votre équipement Dremel 3D20 à votre ordinateur au moyen du câble USB fourni avec votre équipement Dremel 3D20.
- Assurez-vous qu'une longueur de filament suffisante a été chargée (voir page 61).
CONSEIL : vous pouvez déterminer si vous avez suffisamment de filament pour terminer votre objet préalablement au début de la construction en pesant le filament et la bobine, puis en soustrayant le poids de la bobine vide. Le logiciel Dremel 3D affichera le poids approximatif de chaque modèle.
- Préparez la plateforme de construction (voir page 63).
- Ouvrez le logiciel Dremel 3D. Votre ordinateur est désormais connecté à votre équipement Dremel 3D20.
- Cliquez sur « Charger » (« Load ») et sélectionnez un fichier parmi les fichiers de modèles téléchargés de www.digilab.dremel.com ou un fichier STL ou G3DREM approuvé. L'objet que vous avez sélectionné apparaîtra sur l'écran d'accueil du logiciel Dremel 3D. L'écran d'accueil du logiciel Dremel 3D est une simulation de la plateforme de construction de votre équipement Dremel 3D20.
-
Sur le logiciel, vous pouvez voir, déplacer, faire tourner et mettre à l'échelle votre objet pour assurer l'obtention du résultat optimum.
-
Pour préparer votre fichier de modèle, cliquez sur « Construire » (« Build ») et enregistrez votre fichier de modèle. Tout de suite après que vous aurez terminé la configuration de l'objet à construire et effectué l'enregistrement du fichier, le logiciel Dremel 3D commencera à préparer votre fichier de modèle.
- Après que votre fichier de modèle aura été dûment préparé, cliquez sur « Construire » (« Build ») pour commencer le processus de construction.
a. Si le logiciel Dremel 3D n'a pas encore détecté votre équipement Dremel 3D20, le système vous demandera de sélectionner le port USB qui est utilisé par votre équipement Dremel 3D20. Sélectionnez le port correct et cliquez sur « OK ».
b. Cliquez sur « Nouveau balayage » (« Rescan ») si le port USB que votre équipement Dremel 3D20 utilise n'est pas montré. Recommencez l'étape 10-a. - Votre équipement Dremel 3D20 commencera par aligner l'extrudeuse et la plateforme de construction. Votre équipement Dremel 3D20 déclenchera alors le processus de chauffage, ce qui peut prendre quelques minutes. Pendant le processus de chauffage, l'extrudeuse atteindra la température requise pour effectuer une construction correcte avec les filaments PLA. Une fois que cette température aura été atteinte, la construction de votre modèle commencera.
- Dès la fin de la construction de votre objet, votre écran tactile affichera : « Objet terminé » (« Object Finished »). Tapez alors légèrement sur la case à cocher pour confirmer.
- Attendez que l'écran tactile indique que la température de l'extrudeuse est « FROIDE » (« Cool ») pour retirer l'objet. Voir la rubrique consacrée au retrait de l'objet de la plateforme de construction ci-dessous pour les instructions sur le retrait des objets.
ANNULATION DE VOTRE OBJET SUR L'ÉQUIPEMENT DREMEL 3D20
Pour annuler votre objet pendant le processus de chauffage ou de construction, tapez légèrement sur le bouton « ARRÊT » (« STOP ») sur l'écran tactile. L'écran suivant affichera la question « Annuler la construction maintenant ? » (« Cancel build now? ») Tapez légèrement sur la case « Oui » (« Yes ») pour annuler ou sur la case « Non » pour rétablir le processus de construction. Attendez que l'extrudeuse et la plateforme de construction aient refroidi suffisamment avant d'nagger le bras ou la main à l'intérieur de la zone de construction.
Retrait de votre objet
RETRAIT DE VOTRE OBJET DE LA PLATEFORME DE CONSTRUCTION
AVERTISSEMENT
utilisez des équipements de protection individuelle.
L'utilisation d'équipements de protection individuelle tels que des gants résistants à la chaleur et des lunettes de sécurité réduira les risques de blessure.
AVERTISSEMENT
prenez conscience de la position de votre corps
lorsque vous utilisez des outils à main pour retirer des objets de la plateforme de construction. Un dérapage soudain d'un tel outil combiné avec une position incorrecte du corps pendant le retrait de l'objet de la plateforme de construction pourrait causer des blessures.
MISE EN GARDE : Évitez de rayer la plateforme de construction lorsque vous retirez des objets. Des rayures sur la plateforme de construction entraîneront la création d'objets inappropriés.
- Attendez que l'extrudeuse ait refroidi avant de tenter de retirer votre objet.
-
Alors que l'objet y est toujours attaché, retirez la plateforme de construction de la zone de construction.
-
Pelez votre objet de la plateforme de construction. Si nécessaire, utilisez avec précaution l'outil de retrait d'objets pour retirer l'objet de la plateforme de construction. Si vous le désirez, détachez le ruban de construction de la plateforme de construction tout en séparant l'objet de la plateforme de construction. Le ruban de construction pourra ensuite être retiré de l'objet.
RETRAIT DES SUPPORTS (SI NÉCESSAIRE)
Utilisez une petite pince à becs pointus pour retirer les supports à des endroits où les supports sont à l'intérieur de votre objet et sont difficiles à atteindre.
Maintenance et réparations
| Problème Cause Action corrective | ||
| La tête de l'extrudeuse a tendance à construire de façon décentrée. | L'équipement Dremel 3D20 ne repère plus l'emplacement exact de la tête de l'extrudeuse, et il ne parvient pas à construire correctement. | Le retour de la tête de l'extrudeuse à sa position initiale ré-étalonnera l'équipement Dremel 3D20. Annulez votre objet, dégagez la plateforme de construction, remettez la tête de l'extrudeuse dans la position initiale et recommencez la construction de l'objet. |
| Le filament PLA ne s'extrude pas ou n'adhère pas correctement au ruban de construction. | Ceci peut être causé par le fait que la plateforme de construction n'a pas été mise de niveau avec la tête de l'extrudeuse. | Le nivellement de la plateforme de construction alignera la tête de l'extrudeuse et assurera la construction d'un objet de meilleure qualité. Annulez votre objet, dégagez la plateforme de construction, réglez le niveau de la plateforme de construction et recommencez la construction de l'objet. |
| Le logiciel Dremel 3D ou l'ordinateur s'est bloqué pendant l'utilisation. | Il arrive que le logiciel ne soit pas aussi intelligent que vous et qu'il se bloque. | Enregistrez tous vos fichiers ouverts si cela est possible puis éteignez et remettez en marche le logiciel Dremel 3D ou votre ordinateur. |
| L'équipement Dremel 3D s'est bloqué avant le début de la construction de l'objet. | L'équipement Dremel 3D20 peut avoir reçu des instructions contradictoires. | Mettez l'équipement hors tension, attendez 30 secondes et remettez le sous tension. |
| Le fichier 3D se charge avec un avertissement indiquant que le fichier n'est pas fermé. | Le fichier 3D n'a pas été conçu correctement et il a des surfaces ouvertes. | Ouvrez le fichier 3D dans un logiciel d'édition CAO afin de fermer toutes les surfaces ouvertes. |
| Le matériau de support ne se détache pas pendant le nettoyage et la qualité finale de l'objet est affectée négativement. | L'orientation de la pièce n'est pas optimisée. | Réorientez la position du fichier 3D dans le logiciel Dremel 3D afin de minimiser le matériau de support ou placez le matériau de support sur une surface non critique. |
| Filaments excessivement enchevêtrés à la fin de la construction. | Une couche de votre objet n'a pas adhéré correctement, le modèle a été enregistré de telle sorte que seulement une partie minime de la surface soit en contact avec la plateforme de construction ou l'objet a été construit en flottant au-dessus de la plateforme de construction, sans support sélectionné. | Utilisez la fonction de prévisualisation dans le logiciel Dremel 3D pour voir la hauteur et la position de la première couche. Utilisez des supports pour construire si nécessaire. |
| Problème Cause Action corrective | ||
| La pièce n'est construite qu'à moitié. | Il n'y avait plus assez de filament.Il y a eu une obstruction du filament pendant la construction. | Remettez un nouveau filament et recommencez la construction. Voir la rubrique « Aucun filament ne sort ». |
| Aucun filament ne sort. Extrudeuse obstruée. Utilisez l'outil de désobstruction pour pousser le filament.Contactez le service d'assistance à la clientèle. | ||
| L'extrudeuse ne revient pas dans sa position initiale. | Défaillance du fil de l'interrupteur de fin de course | Contactez le service d'assistance à la clientèle. |
| Couches de plastique filandreux ou s'effilochant sur les parties en saillie à angle très prononcé. | Les parties en saillie de l'objet sont trop éloignées ou leur angle est trop prononcé (angle <45 degrés) | Construire avec des supports |
DÉSOBSTRUCTION DE L'EXTRUDEUSE
Utilisez l'outil de désobstruction pour nettoyer l'extrudeuse et désobstruer le filament accumulé.
- Attendez que l'extrudeuse chauffe, et insérez l'outil de désobstruction dans l'orifice d'admission de l'extrudeuse (en haut).
- les débris faisant obstruction seront poussés vers le bas et extrudés de la pointe de l'extrudeuse.
Nettoyez l'extérieur de l'équipement 3D20 avec un tissu ne peluchant pas. Dégagez les surfaces extérieures de tous débris visibles.
Pour ne pas risquer d'endommager votre équipement Dremel 3D20, n'utilisez pas d'eau, de produits chimiques ou d'autres produits de nettoyage sur l'équipement 3D20.
NETTOYAGE DE LA POINTE DE L'EXTRUDEUSE
MISE EN GARDE : prenez toutes les précautions nécessaires pour ne pas risquer d'endommager la pointe de l'extrudeuse lorsque vous dégagez les débris. L'équipement Dremel 3D20 ne fonctionnera pas correctement si la pointe de l'extrudeuse est endommagée, et il faudra effectuer un remplacement.
AVERTISSEMENT
ne touchez pas la pointe de l'extrudeuse pendant le
fonctionnement de votre équipement Dremel 3D20 ou avant qu'il ne se soit refroidi jusqu'à au moins 60° C (140° F). Un contact avec la pointe de l'extrudeuse pendant le fonctionnement ou après l'interruption du fonctionnement mais avant qu'elle ait suffisamment refroidi pourrait causer des blessures.
En utilisant une petite pince à becs pointus, tirez sur tous les débris en plastique se trouvant sur la pointe de l'extrudeuse afin de les en détacher.
Si les débris sont récalcitrants, il faudra peut-être chauffer l'extrudeuse afin de ramollir suffisamment les débris pour pouvoir les en détacher.
NETTOYAGE DE L'ÉCRAN TACTILE
Essuyez l'écran tactile avec le tissu doux ne peluchant pas. Ne vaporisez pas de produits de netotyage sur l'écran tactile.
Meilleures pratiques
- UTILISEZ TOUJOURS LE RUBAN DE CONSTRUCTION.
- Vérifiez que votre plateforme de construction est de niveau avant de commencer à construire un nouvel objet.
- Vérifiez que la bobine est installée correctement et qu'elle peut tourner librement.
- Lorsque vous utilisez votre équipement Dremel 3D20 pour la première fois ou après avoir remplacé le filament, laissez cet équipement effectuer une extrusion jusqu'à ce que le matériau corresponde à la couleur du filament installé.
- il est important de surveiller votre équipement Dremel 3D20 quand il commence à construire un objet. Il est probable que les problèmes de construction éventuels surviendront au début du processus. Heureusement, c'est également le moment le plus approprié pour annuler la construction de l'objet, nettoyer la plateforme de construction et recommencer la construction de l'objet. Restez à côté de votre équipement Dremel 3D20 pendant le processus de construction.
- Il est important de conserver l'emballage de votre équipement Dremel 3D20 étant donné que cela facilitera le reconditionnement et le transport de cet équipement si nécessaire.
- Veillez à ranger les bobines de filament dans un environnement qui n'est ni trop humide, ni trop chaud. Il est recommandé de ne pas retirer la bobine de filament de son emballage étanche à l'air avant qu'il ne soit nécessaire de s'en servir.
-
Utilisez délicatement l'outil de retrait d'objets pour ne pas risquer d'endommager la plateforme de construction ou l'objet.
-
Dans la mesure du possible, il est souhaitable de localiser votre objet au centre de la plateforme de construction. Il est essentiel d'utiliser la meilleure orientation possible pour votre objet. Veillez à ce que votre objet soit situé sur la plateforme de construction et utilisez la meilleure orientation possible pour la construction.
- Pour les parties en saillie à angle très prononcé (angle de moins de 45 degrés), il est recommandé d'utiliser un support pour la construction.
- Pour ne pas risquer que le ruban de construction ne se détache pendant la construction, enveloppez le ruban de construction en dessous de la plateforme de construction.
- Retirez toujours la plateforme de construction avant d'enlever l'objet.
- Utilisez la fonction d'accueil avant de charger une bobine de filament. Il est également recommandé de retirer la plateforme de construction avant de charger une bobine de filament.
- Un ponçage à basse vitesse est recommandé pour éviter le risque de refonte de l'objet.
- Le logiciel Dremel 3D affichera le poids de chaque modèle. Vous pouvez déterminer si vous disposerez de suffisamment de filament pour construire votre objet avant de commencer la construction en pesant le filament et la bobine, puis en soustrayant le poids de la bobine.
Logiciel ouvert
Logiciel ouvert utilisé dans ce produit Dremel
Ce produit contient des composants logiciels fournis sous licence par le détenteur des droits en vertu d'une version de la licence GNU General Public License (GPL), de la licence GNU Lesser General Public License (LGPL) ou de toute autre licence de logiciel ouvert exigeant que le code source soit rendu disponible. Vous pouvez recevoir une copie complète lisible par machine du code source correspondant en envoyant une demande écrite à :
Dremel
Votre demande doit inclure : (i) le nom du produit Dremel, (ii) le numéro de série (le cas échéant), (iii) la version du logiciel (le cas échéant), (iv) votre nom, (v) le nom de votre entreprise (le cas échéant) et (vi) votre adresse de retour et votre adresse électronique (si elles sont disponibles).
Nous avons le droit de vous facturer des frais nominaux pour couvrir le coût des supports physiques et de la distribution.
Vous pouvez envoyer votre demande (i) dans les trois (3) années suivant la date à laquelle vous avez reçu le produit qui incluait le logiciel qui fait l'objet de votre demande ou (ii) dans le cas d'un code concédé sous licence en vertu de la version GPL version 3, aussi longtemps que Dremel propose des pièces de rechange ou un support client pour ce produit.
Pour votre commodité, le code source peut également être trouvé à : http://www.dremel.com/en-us/customerservice
Garantie concernant toute nouvelle utilisation du logiciel ouvert :
DREMEL ne fournit aucune garantie pour les programmes logiciels ouverts contenus dans ce dispositif si ces programmes sont utilisés d'une quelconque manière autre que l'exécution du programme indiquée par DREMEL. Les licences énumérées ci-dessous définissent la garantie, le cas échéant, des auteurs ou des détenteurs de licence du logiciel ouvert. DREMEL rejette spécifiquement toutes garanties pour des défauts causés par une quelconque altération d'un programme logiciel ouvert ou de la configuration du produit. Vous ne sauriez vous prévaloir d'une quelconque garantie contre DREMEL au cas où le logiciel source violerait des droits de propriété intellectuelle d'un tiers. Tout support technique, le cas échéant, ne sera fourni que pour un logiciel n'ayant pas été modifié.
Garantie limitée de Dremel®
Si elle est utilisée à des fins non commerciales ou d'enseignement, votre produit Dremel est garanti contre les vices de matériau ou de façon pendant une période d'un an à compter de la date d'achat. Si l'équipement Dremel 3D20 est utilisé à des fins commerciales, cette garantie ne s'appliquera que pendant 60 jours à compter de la date d'achat. Dans l'hypothèse où le produit ne se conformerait pas à cette garantie écrite, veuillez procéder de la façon suivante :
- NE RAPPORTEZ PAS votre produit à l'endroit où vous l'avez acheté.
- Veuillez contacter le service d'assistance à la clientèle.
- Emballez avec soin le produit seul, dans son emballage d'origine, sans aucun autre article, et renvoyez-le, en port payé, accompagné :
a. d'une copie de votre justificatif d'achat daté (veuillez en garder une copie pour vous-même);
b. d'une déclaration écrite concernant la nature du problème;
c. d'une indication de vos nom, adresse et numéro de téléphone, à :
| TERRITOIRE CONTINENTAL DES ÉTATS-UNIS CANADA | ||
| Dremel Service Center4915 21st StreetRacine, WI 53406Tél. : 1 (800) 437-3635 | Giles Tool Agency47 Granger Av.Scarborough, ON M1K 3K9Tél. :1-416-287-3000 | West Coast Tool4008 Myrtle StreetBurnaby, B.C. V5C 4G2Tél. : 1-604-873-5394 |
| EN DEHORS DU TERRITOIRE CONTINENTAL DES ÉTATS-UNIS :Consultez votre distributeur local ou contactez Dremel, 4915 21st Street, Racine, WI 53406 (États-Unis). | ||
Nous vous recommandons d'assurer le paquet contre la perte ou les dommages en cours de route dont nous ne pouvons assumer la responsabilité.
Cette garantie n'est offerte qu'à l'acheteur enregistré d'origine. LES DOMMAGES AU PRODUIT RÉSULTANT DE MANIPULATIONS ABUSIVES, D'ACCIDENTS, D'USAGES ABUSIFS, DE NÉGLIGENCE, DE RÉPARATIONS OU D'ALTÉRATIONS NON AUTORISÉES, D'UTILISATION D'ACCESSOIRES NON APPROUVÉS OU D'AUTRES CAUSES NON LIÉES AU MATÉRIAU OU À LA FAÇON NE SONT PAS COUVERTS PAR CETTE GARANTIE.
Aucun employé, mandataire, vendeur ou autre n'est autorisé à accorder des garanties au nom de Dremel. Si l'inspection effectuée par Dremel révèle que le problème a été causé par un problème de matériau ou de façon dans les limites de la garantie, Dremel réparera ou remplacera le produit gratuitement et renverra le produit en port payé. Si elles peuvent être effectuées, les réparations rendues nécessaires par l'usure normale ou un usage abusif, ou les réparations du produit une fois la période de garantie expirée, seront facturées aux tarifs réguliers de l'usine.
DREMEL N'ACCORDE AUCUNE AUTRE GARANTIE DE QUELQUE NATURE QUE CE SOIT, EXPLICITE OU IMPLICITE, ET TOUTES LES GARANTIES IMPLICITES DE COMMERCIALISATION ET D'APTITUDE À UN USAGE PARTICULIER EN PLUS DE L'OBLIGATION SUSVISÉE SONT REJETÉES PAR LES PRÉSENTES PAR DREMEL ET EXCLUES DE CETTE GARANTIE LIMITÉE.
Cette garantie vous accorde certains droits précis, et vous pouvez également avoir d'autres droits qui varient d'un endroit à un autre. L'obligation du garant se limite à réparer ou remplacer le produit. Le garant n'est responsable d'aucun dommage accessoire ou indirect attribuable à de telles défaillances alléguées. Certaines juridictions ne permettent pas l'exclusion ou la limitation des dommages accessoires ou indirects ; il se peut donc que les limitations ou l'exclusion qui précède ne s'appliquent pas à vous.
En ce qui concerne les prix et la façon de vous prévaloir de la garantie sur le territoire continental des États-Unis, mettez-vous en contact avec un distributeur local Dremel.
Importé pour Dremel® aux É.-U. par :
Maintenance et réparations
| Problème Cause Action corrective | ||
| La tête de l'extrudeuse a tendance à construire de façon décentrée. | L'équipement Dremel 3D20 ne repère plus l'emplacement exact de la tête de l'extrudeuse, et il ne parvient pas à construire correctement. | Le retour de la tête de l'extrudeuse à sa position initiale ré-étalonnera l'équipement Dremel 3D20. Annulez votre objet, dégagez la plateforme de construction, remettez la tête de l'extrudeuse dans la position initiale et recommencez la construction de l'objet. |
| Le filament PLA ne s'extrude pas ou n'adhère pas correctement au ruban de construction. | Ceci peut être causé par le fait que la plateforme de construction n'a pas été mise de niveau avec la tête de l'extrudeuse. | Le nivellement de la plateforme de construction alignera la tête de l'extrudeuse et assurera la construction d'un objet de meilleure qualité. Annulez votre objet, dégagez la plateforme de construction, réglez le niveau de la plateforme de construction et recommencez la construction de l'objet. |
| Le logiciel Dremel 3D ou l'ordinateur s'est bloqué pendant l'utilisation. | Il arrive que le logiciel ne soit pas aussi intelligent que vous et qu'il se bloque. | Enregistrez tous vos fichiers ouverts si cela est possible puis éteignez et remettez en marche le logiciel Dremel 3D ou votre ordinateur. |
| L'équipement Dremel 3D s'est bloqué avant le début de la construction de l'objet. | L'équipement Dremel 3D20 peut avoir reçu des instructions contradictoires. | Mettez l'équipement hors tension, attendez 30 secondes et remettez le sous tension. |
| Le fichier 3D se charge avec un avertissement indiquant que le fichier n'est pas fermé. | Le fichier 3D n'a pas été conçu correctement et il a des surfaces ouvertes. | Ouvrez le fichier 3D dans un logiciel d'édition CAO afin de fermer toutes les surfaces ouvertes. |
| Le matériau de support ne se détache pas pendant le nettoyage et la qualité finale de l'objet est affectée négativement. | L'orientation de la pièce n'est pas optimisée. | Réorientez la position du fichier 3D dans le logiciel Dremel 3D afin de minimiser le matériau de support ou placez le matériau de support sur une surface non critique. |
| Filaments excessivement enchevêtrés à la fin de la construction. | Une couche de votre objet n'a pas adhéré correctement, le modèle a été enregistré de telle sorte que seulement une partie minime de la surface soit en contact avec la plateforme de construction ou l'objet a été construit en flottant au-dessus de la plateforme de construction, sans support sélectionné. | Utilisez la fonction de prévisualisation dans le logiciel Dremel 3D pour voir la hauteur et la position de la première couche. Utilisez des supports pour construire si nécessaire. |
| La pièce n'est construite qu'à moitié. | Il n'y avait plus assez de filament.Il y a eu une obstruction du filament pendant la construction. | Remettez un nouveau filament et recommencez la construction. Voir la rubrique « Aucun filament ne sort ». |
| Aucun filament ne sort. Extrudeuse | obstruée. Utilisez l'outil de désobstruction pour pousser le filament.Contactez le service d'assistance à la clientèle. | |
| L'extrudeuse ne revient pas dans sa position initiale. | Défaillance du fil de l'interrupteur de fin de course | Contactez le service d'assistance à la clientèle. |
| Couches de plastique filandreux ou s'effilochant sur les parties en saillie à angle très prononcé. | Les parties en saillie de l'objet sont trop éloignées ou leur angle est trop prononcé (angle <45 degrés) | Construire avec des supports |
DÉSOBSTRUCTION DE L'EXTRUDEUSE
Utilisez l'outil de désobstruction pour nettoyer l'extrudeuse et désobstruer le filament accumulé.
- Attendez que l'extrudeuse chauffe, et insérez l'outil de désobstruction dans l'orifice d'admission de l'extrudeuse (en haut).
- les débris faisant obstruction seront poussés vers le bas et extrudés de la pointe de l'extrudeuse.
Nettoyez l'extérieur de l'équipement 3D20 avec un tissu ne peluchant pas. Dégagez les surfaces extérieures de tous débris visibles.
Pour ne pas risquer d'endommager votre équipement Dremel 3D20, n'utilisez pas d'eau, de produits chimiques ou d'autres produits de nettoyage sur l'équipement 3D20.
NETTOYAGE DE LA POINTE DE L'EXTRUDEUSE
MISE EN GARDE : prenez toutes les précautions nécessaires pour ne pas risquer d'endommager la pointe de l'extrudeuse lorsque vous dégagez les débris. L'équipement Dremel 3D20 ne fonctionnera pas correctement si la pointe de l'extrudeuse est endommagée, et il faudra effectuer un remplacement.
ADVERTENCIA
ne touchez pas la pointe de l'extrudeuse pendant le
fonctionnement de votre équipement Dremel 3D20 ou avant qu'il ne se soit refroidi jusqu'à au moins 60° C (140° F). Un contact avec la pointe de l'extrudeuse pendant le fonctionnement ou après l'interruption du fonctionnement mais avant qu'elle ait suffisamment refroidi pourrait causer des blessures.
En utilisant une petite pince à becs pointus, tirez sur tous les débris en plastique se trouvant sur la pointe de l'extrudeuse afin de les en détacher.
Si les débris sont récalcitrants, il faudra peut-être chauffer l'extrudeuse afin de ramollir suffisamment les débris pour pouvoir les en détacher.
NETTOYAGE DE L'ÉCRAN TACTILE
Essuyez l'écran tactile avec le tissu doux ne peluchant pas. Ne vaporisez pas de produits de netotyage sur l'écran tactile.
Meilleures pratiques
- UTILISEZ TOUJOURS LE RUBAN DE CONSTRUCTION.
- Vérifiez que votre plateforme de construction est de niveau avant de commencer à construire un nouvel objet.
- Vérifiez que la bobine est installée correctement et qu'elle peut tourner librement.
- Lorsque vous utilisez votre équipement Dremel 3D20 pour la première fois ou après avoir remplacé le filament, laissez cet équipement effectuer une extrusion jusqu'à ce que le matériau corresponde à la couleur du filament installé.
- il est important de surveiller votre équipement Dremel 3D20 quand il commence à construire un objet. Il est probable que les problèmes de construction éventuels surviendront au début du processus. Heureusement, c'est également le moment le plus approprié pour annuler la construction de l'objet, nettoyer la plateforme de construction et recommencer la construction de l'objet. Restez à côté de votre équipement Dremel 3D20 pendant le processus de construction.
- Il est important de conserver l'emballage de votre équipement Dremel 3D20 étant donné que cela facilitera le reconditionnement et le transport de cet équipement si nécessaire.
- Veillez à ranger les bobines de filament dans un environnement qui n'est ni trop humide, ni trop chaud. Il est recommandé de ne pas retirer la bobine de filament de son emballage étanche à l'air avant qu'il ne soit nécessaire de s'en servir.
-
Utilisez délicatement l'outil de retrait d'objets pour ne pas risquer d'endommager la plateforme de construction ou l'objet.
-
Dans la mesure du possible, il est souhaitable de localiser votre objet au centre de la plateforme de construction. Il est essentiel d'utiliser la meilleure orientation possible pour votre objet. Veillez à ce que votre objet soit situé sur la plateforme de construction et utilisez la meilleure orientation possible pour la construction.
- Pour les parties en saillie à angle très prononcé (angle de moins de 45 degrés), il est recommandé d'utiliser un support pour la construction.
- Pour ne pas risquer que le ruban de construction ne se détache pendant la construction, enveloppez le ruban de construction en dessous de la plateforme de construction.
- Retirez toujours la plateforme de construction avant d'enlever l'objet.
- Use la función de inicio antes de cargar una bobina de filamento. Además, se recomienda retirar la plataforma de construcción antes de cargar una bobina de filamento.
- Un ponçage à basse vitesse est recommandé pour éviter le risque de refonte de l'objet.
- Le logiciel Dremel 3D affichera le poids de chaque modèle. Vous pouvez déterminer si vous disposerez de suffisamment de filament pour construire votre objet avant de commencer la construction en pesant le filament et la bobine, puis en soustrayant le poids de la bobine.
- Avertissements généraux concernant la sécurité
- AVERTISSEMENT
- LISEZ TOUTES LES INSTRUCTIONS
- CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES INSTRUCTIONS POUR RÉFÉRENCE FUTURE
- Sécurité du lieu de travail
- Sécurité électrique
- Sécurité personnelle
- Utilisation et entretien de l'équipement Dremel 3D20
- Entretien et réparation
- Symboles
- Conformité aux règlements de la FCC
- Informations concernant la propriété intellectuelle
- CONSERVEZ CES INSTRUCTIONS
- Description fonctionnelle et spécifications
- CONSTRUCTION
- POIDS ET DIMENSIONS
- FILAMENT
- STOCKAGE DES FILAMENTS
- LOGICIEL
- CONFIGURATION MATÉRIEL MINIMUM REQUISE
- CONFIGURATION ÉLECTRIQUE
- ENVIRONNEMENT APPROPRIÉ POUR LE FONCTIONNEMENT
- Contenu du kit
- Déballage
- Écran tactile
- CONSTRUIRE (« BUILD »)
- COPIER (« COPY »)
- COPIER LE MODÈLE (« COPY MODEL »)
- COPIE DU MODÈLE RÉUSSIE (« COPY MODEL SUCCESSFUL »)
- EFFACER (« DELETE »)
- EFFACER LE MODÈLE (« DELETE MODEL »)
- EFFACEMENT DU MODÈLE RÉUSSI (« DELETE MODEL SUCCESSFUL »)
- RETOUR (« RETURN »)
- NIVELLEMENT (« LEVEL »)
- POSITION INITIALE (« HOME »)
- RÉGLAGE (« SETTING »)
- PRÉCHAUFFAGE (« PREHEAT »)
- À PROPOS DE (« ABOUT »)
- Installation du logiciel
- Connexion du câble USB
- ICÔNES DE LA BARRE D'OUTILS
- ÉTAT D'AVANCEMENT DE LA CONSTRUCTION
- MENUS
- Menu Fichier (« File »)
- Menu Édition
- Menu Construction (« Build »)
- Menu Visionnement (« View »)
- Menu Outils (« Tools »)
- Menu Aide (« Help »)
- Chargement du filament et préparation pour la construction
- PRÉPARATION DE LA PLATEFORME DE CONSTRUCTION
- NIVELLEMENT DE LA PLATEFORME DE CONSTRUCTION
- Vous disposez de deux options lors de la construction avec votre équipement Dremel 3D20 :
- Construction depuis la carte SD
- ANNULATION DE VOTRE OBJET SUR L'ÉQUIPEMENT DREMEL 3D20
- Construction depuis votre ordinateur
- CONSTRUCTION DIRECTEMENT DEPUIS VOTRE ORDINATEUR
- Retrait de votre objet
- RETRAIT DE VOTRE OBJET DE LA PLATEFORME DE CONSTRUCTION
- RETRAIT DES SUPPORTS (SI NÉCESSAIRE)
- DÉSOBSTRUCTION DE L'EXTRUDEUSE
- NETTOYAGE DE LA POINTE DE L'EXTRUDEUSE
- NETTOYAGE DE L'ÉCRAN TACTILE
- Meilleures pratiques
- Logiciel ouvert
- Logiciel ouvert utilisé dans ce produit Dremel
- Garantie concernant toute nouvelle utilisation du logiciel ouvert :
- Garantie limitée de Dremel®
- ADVERTENCIA
Marque : DREMEL
Modèle : 3D20 Idea Builder
Catégorie : Imprimante 3D
