ADR81BLX1 - Caméra embarquée PHILIPS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra embarquée
Marque	Philips
Modèle	ADR81BLX1
Dimensions	Environ 60 x 40 x 30 mm
Poids	Environ 60 g
Alimentation	Adaptateur allume-cigare 12V/24V (câble USB inclus) et batterie interne lithium
Résolution vidéo	Full HD 1080p (1920 x 1080) à 30 images/s
Angle de vision	140° grand angle
Vision nocturne	Oui, avec LED infrarouge
Capteur G	Intégré, détection de choc et verrouillage automatique des enregistrements
Détection de mouvement	Oui, en mode stationnement
Enregistrement en boucle	Oui, avec fichiers de 1/3/5 minutes paramétrables
Stockage	Carte microSD jusqu'à 128 Go (non incluse)
Écran	Écran LCD 2 pouces
Microphone et haut-parleur	Intégrés
Fixation	Ventouse sur pare-brise et support rotatif
Entretien et nettoyage	Nettoyer la lentille avec un chiffon doux et sec. Éviter les produits abrasifs.
Sécurité	Fixer solidement la caméra pour éviter toute chute. Ne pas obstruer les orifices de ventilation.
Pièces détachées et réparabilité	Pour toute réparation, contacter un service agréé Philips. Pièces disponibles : câble USB, support, ventouse, batterie.

FOIRE AUX QUESTIONS - ADR81BLX1 PHILIPS

Comment installer la caméra embarquée Philips ADR81BLX1 ?

Fixez le support à ventouse sur le pare-brise, insérez la caméra, branchez le câble d'alimentation sur l'allume-cigare et insérez une carte microSD.

La caméra ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que l'allume-cigare fonctionne. Si la batterie interne est déchargée, branchez-la quelques minutes.

Comment régler la détection de mouvement ?

Dans le menu, activez la détection de mouvement en mode parking. La caméra enregistre automatiquement lorsqu'un mouvement est détecté.

Que faire si l'enregistrement s'arrête ?

Vérifiez que la carte microSD n'est pas pleine. L'enregistrement en boucle écrase les anciens fichiers. Formatez la carte dans la caméra si nécessaire.

Comment visionner les vidéos ?

Vous pouvez visualiser les vidéos directement sur l'écran de la caméra ou transférer la carte microSD sur un ordinateur.

La vision nocturne ne fonctionne pas correctement ?

Nettoyez la lentille avec un chiffon doux. Assurez-vous que les LED infrarouges ne sont pas obstruées. En basse lumière, la vision nocturne s'active automatiquement.

Puis utiliser une carte microSD plus grande que 128 Go ?

Non, la capacité maximale supportée est de 128 Go. Une carte plus grande pourrait ne pas être reconnue.

Comment verrouiller un enregistrement important ?

Le capteur G verrouille automatiquement les fichiers en cas de choc. Vous pouvez aussi verrouiller manuellement via le bouton dédié ou le menu.

La batterie interne tient-elle longtemps ?

La batterie lithium permet environ 30 minutes d'utilisation sans alimentation. Pour une utilisation prolongée, branchez la caméra en permanence.

Où trouver la notice complète ?

La notice complète au format PDF est disponible gratuitement sur notice-facile.com pour le modèle Philips ADR81BLX1.

MODE D'EMPLOI ADR81BLX1 PHILIPS

FR Caméra enregistreur de conduite

1 Aperçu du produit....59
2 Démarrage rapide....60

2.1 Insertion de la carte mémoire....60

2.2 Installation dans les véhicules....60
2.3 Allumage/extinction automatique....62
2.4 Allumage/extinction manuelle....62
2.5 Démarrage/arrêt de l'enregistrement manuel......63

2.6 Allumage/extinction de la fonction enregistreur vocal.....63

2.7 Retrait de la carte mémoire....64
2.8 À propos de la carte Micro SD....64

3 Aperçu de l'interface utilisateur....65
4 Paramétrage du système....66

4.1 Régler l'heure et la date....66
4.2 Paramètres des fonctions....66

5 Instructions de fonctionnement....68

5.1 Vidéos d'enregistrement....68
5.2 Lecture de vidéos....69

5.3 Suppression des vidéos....69
5.4 Protection des vidéos....70

6 Fonctions supplémentaires....71

6.1 Alerte conducteur fatigué....71
6.2 Fonction Capture facile....72

7 Caractéristiques techniques....73

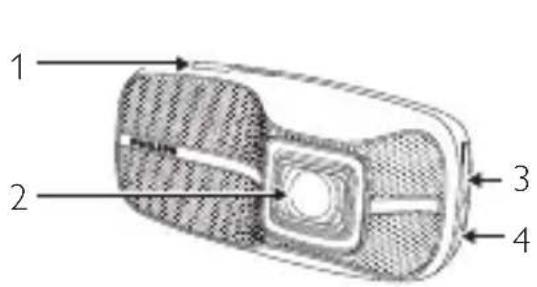

1 Aperçu du produit

1. Support de fixation
2. Lentille
3. Fente pour carte Micro SD
4. Interrupteur coulissant (ON/OFF)
5. Bouton d'entrée (OK)
6. Bouton Haut /REC (▲)

7. Bouton Capture facile/Retour(⚠️)

8. Port Micro USB

9. Clignotant LED 3 couleurs
10. Port HDMI
11. Bouton Bas/Voix Enregistrement ON/OFF (▼)
12. Haut-parleur
13. Allume-cigare avec bouton Capture facile

2 Démarrage rapide

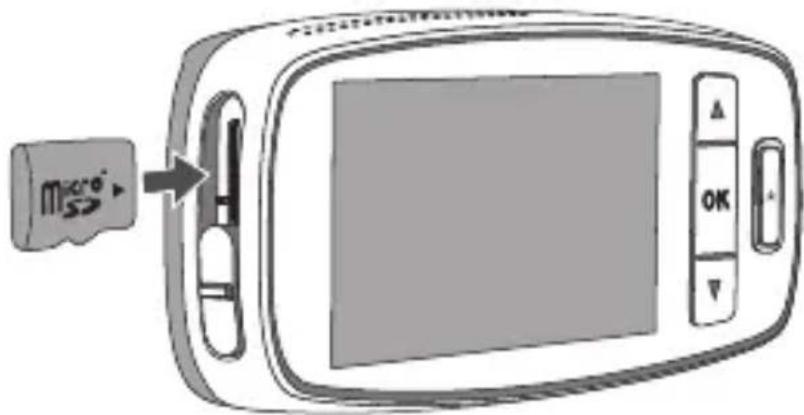

2.1 Insertion de la carte mémoire

1. Insérez la carte mémoire en veillant à ce que les contacts dorés soient orientés vers la partie frontale de l'appareil.
2. Poussez la carte mémoire jusqu'à ce qu'elle s'enclenche dans la position correcte, et faites coulisser l'interrupteur sur ON.

2.2 Installation dans les véhicules

Fixez le crochet à l'appareil. Faites-le glisser dans le support jusqu'à entendre un déclic.

1. Retirez la feuille de plastique protectrice du crochet et de la lentille adhésive.

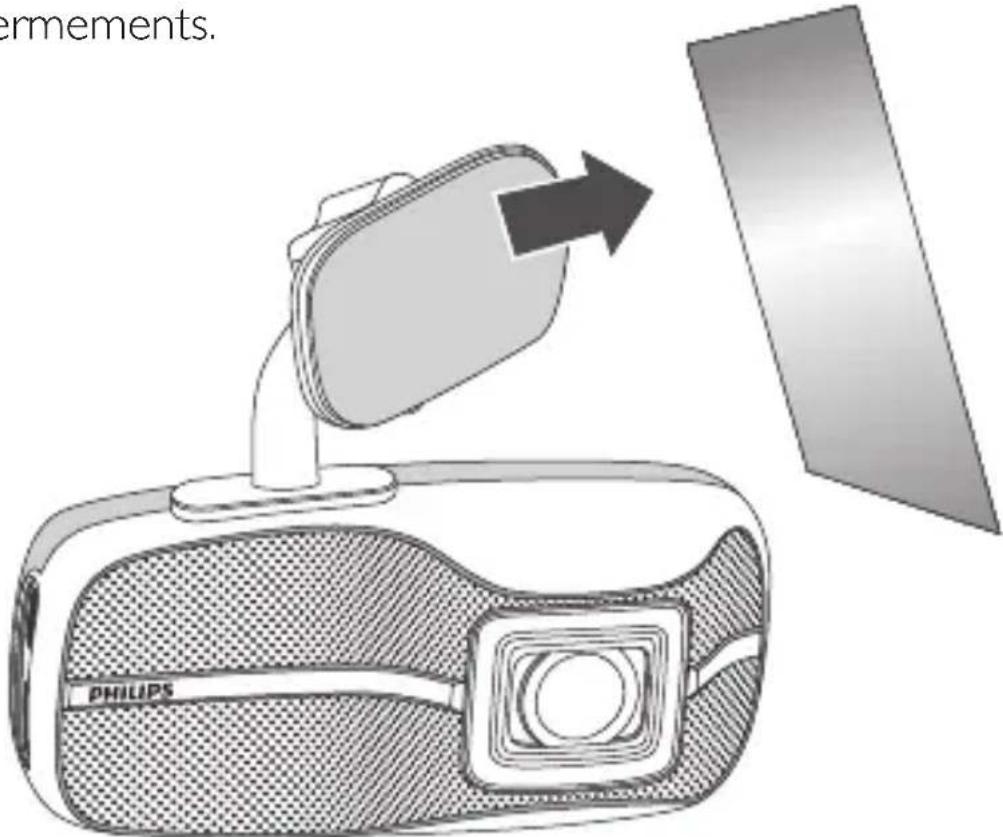

1. Placez le crochet sur votre pare-brise en appuyant fermements.

1. Réglez la position de l'appareil. Relâchez le bouton pour faire pivoter l'appareil dans la position adéquate. Ensuite, serrez le bouton pour vous assurer que l'appareil est verrouillé en position adéquate.

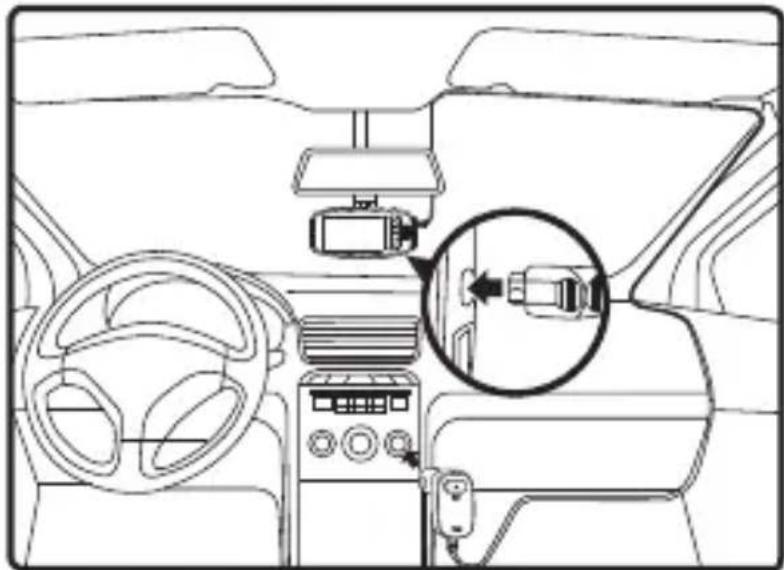

1. Connectez l'interface Micro USB du chargeur de la voiture au port Mini USB de l'appareil.

2. Branchez le chargeur de la voiture sur la fiche de l'al-lume-cigare de votre véhicule.

1. Une fois le véhicule allumé, l'appareil s'allume automatiquement.

2. Si vous débranchez le chargeur de la voiture, l'appareil s'éteint automatiquement.

2.4 Allumage/extinction manuelle

1. Pour allumer l'appareil, faites pivoter l'interrupteur en position ON.
2. Pour éteindre l'appareil, faites pivoter l'interrupteur en position OFF.

2.5 Démarrage/arrêt de l'enregistrement manuel

1. Lorsque l'appareil est en état d'enregistrement automatique, appuyez sur ▲ pour inter-rompre l'enregistrement.

1. Lorsque l'appareil est en état d'arrêt d'enregistrement, appuyez sur ▲ pour recommencer à enregistrer la vidéos.

2.6 Allumage/extinction de la fonction enregistreur vocal

1. Lorsque l'appareil est réglé sur l'enregistrement de voix allumé dans le paramètre du système, appuyez sur ▼ pour éteindre la fonction d'enregistrement de la voix.

1. . Lorsque l'appareil est réglé sur l'enregistrement de voix éteint dans le paramètre du système, appuyez sur ▼ pour allumer la fonction d'enregistrement de la voix.

2.7 Retrait de la carte mémoire

Faites pivoter l'interrupteur sur Off et appuyez pour éjecter la carte mémoire de la fente.

2.8 À propos de la carte Micro SD

1. Veuillez utiliser une carte Micro SD avec une taille/mémoire d'au moins 8GB, Classe 6 (jusqu'à 32 GB)
2. Veillez à formater la carte Micro SD au moyen de l'appareil avant sa première utilisation.
3. Les informations suivantes indiquent la capacité de la carte et la durée d'enregistrement:

Capacité de la carte Micro SD	Résolution vidéo
	(720P/30FPS)	(720P/60FPS)	(1080P/30FPS)
16GB 260 minutes 170 minutes 160 minutes
32GB 520 minutes 340 minutes 320 minutes

Notes :

1. Si l'alimentation de la voiture ne s'interrompt pas automatiquement, il est conseillé de débrancher le chargeur de la voiture manuellement pour éviter la perte de puissance de la batterie de la voiture
2. Veuillez utiliser notre chargeur de voiture spécial pour éviter toute non conformité avec l'appareil.
3. Une fois relié à un PC via un câble USB, le dispositif permet uniquement le transfert de donnée.

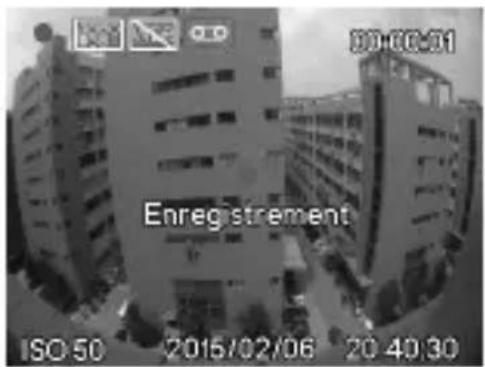

3 Aperçu de l'interface utilisateur

Non.	Description
1	Voyant d'enregistrement de secours.
2	Interrupteur de ON/OFF de l'enregistrement de voix
3	Voyant WDR (Plage dynamique étendue)
4	Voyant de résolution
5	Voyant d'enregistrement/arrêt
6	lcône d'alerte conducteur fatigué
7	Indice de fatigue
8	Valeur ISO
9	Timbre horodateur
10	Voyant LED 3 couleursBleu : État d'enregistrementRouge : État de l'enregistrement de secoursVert : état de non-enregistrement (dans le démarrage, les commandes du menu ou un autre état anormal)

4

Paramètre du système

Appuyez sur OK pour montrer la liste du menu et réglez les différentes fonctions de l'appareil.

4.1 Régler l'heure et la date

1. Appuyez sur OK pour ouvrir le menu à l'écran.

1. Appuyez sur ▲/▼ pour sélectionner la date/l'heure et appuyez sur OK pour saisir le menu de paramétrage de la date et de l'heure.

1. Pour régler le champ de l'heure et de la date, appuyez sur OK pour sélectionner le champ.

2. Appuyez sur ▲/▼ pour sélectionner la valeur.

3. Répétez les étapes 3 et 4 pour régler les autres champs.
4. Appuyez sur pour sauvegarder vos modifications.

4.2 Paramètres des fonctions

Non.	Fonction	Menu lcône	Description
1	Vidéo		Utiliser le fichier vidéo normal et d'urgence, les utilisateurs peuvent lire, faire une pause, supprimer, verrouiller et déverrouiller les fichiers vidéos.
2	Résolution Régé		Solution de la vidéo sur HD 1080P(FHD), HD Premium( 60FPSHD+) et HD Premium(HD+).
3	WDR(Wide Dynamic Range)		Allumer/éteindre la fonction WDR.
4	Détection de collisions		Fixez le niveau de la sensibilité de détection de l'évènement sur sensitivité élevée/ sensibilité moyenne/sensibilité faible/désactivation.La fonction de détection de collisions détecte automatiquement tout évènement de collision, en créant un clip vidéo de secours. Le clip vidéo de secours apparaîtra 30 secondes avant et après la détection de l'évènement. La vidéo sera sauvegardée dans le dossier Enregistrement d'urgence.
5	Date/Heure Régles le date et l'heure pour l'appareil
6	Veille écran auto		Réglez l'heure avant que l'écran soit éteint automatiquement, ou réglez l'écran sur l'allumage permanent.
7	Formater Formatez votre carte TF (Micro SD). Veuillez formater		Veuillez formater votre carte au moyen de l'appareil avant de l'utiliser pour la première fois.
8	Langue Anglais, français,		allemand, italien, espagnol, portugais, polonais et russe.
9	Enregistrement vocal		Allumer/éteindre la fonction d'enregistrement de la voix.
10	Valeur d'ex-position		Régler manuellement le niveau d'exposition.
11	Timbre-dateur		Allumer/éteindre l'indication de la date et de l'heure sur la vidéo.
12	Détection mouvements		Passe en mode ON pour activer le mode Détection mouvements.la fonction détectera les mouvements dans le champ de vision frontale.Lorsqu'un mouvement est détecté, un enregistrement continu de 20 secondes débute immédiatement. Si un mouvement est détecté au cours de ces 20 secondes, l'enregistrement durera 20 secondes supplémentaires à compter du moment de l'activation.
13	Alerte conducteur fatigué		Allumer/éteindre la fonction d'alerte du conducteur en cas de fatigue.
14	Réglages défaut		Rétablir tous les paramètres par défaut de l'appareil.
15	A propos Verso		Prologicielle, et informations produit connexes.

5 Instructions de fonctionnement

5.1 Vidéos d'enregistrement

5.1.1 Enregistrement de vidéos

Une fois le véhicule allumé, l'appareil s'allume automatiquement et commence à enregistrer. L'enregistrement s'arrêtera automatiquement lorsque le véhicule est éteint. Vous pouvez également appuyer sur ▲ pour arrêter manuellement l'enregistrement à tout moment.

5.1.2 Enregistrement d'urgence

1. Lorsque la fonction de détection de collisions est activée, l'appareil détecte automatiquement tout évènement de collision, et crée un fichier vidéo de secours. Le clip vidéo de secours apparaîtra 30 secondes avant et après la détection de l'évènement. La vidéo sera sauvegardée dans le dossier Enregistrement d'urgence.
2. Pendant l'enregistrement vidéo, vous pouvez créer man- uellement un enregistrement de secours, afin de protéger un fichier vidéo contre tout évènement susceptible de se produire, les Bouton Capture facile étant situés sur l'appareil ou sur l'adaptateur de l'allume cigare.
3. Appuyez sur pour commencer l'enregistrement de secours manuel.
4. Nicône apparaît dans le coin supérieur droit de l'écran, indiquant que l'enregistrement de secours est en cours.
5. Le système crée automatiquement des fichiers vidéo de secours. Les fichiers vidéo sont sauvegardés dans le dossier Enregistrement d'urgence.

5.2 Lecture de vidéos

1. Appuyez sur OK pour entrer dans le Menu.
2. Appuyez sur ▲/▼ pour sélection- ner la vidéo et appuyez sur OK.
3. Appuyez sur ▲/▼ pour sélectionner L'Enregistrement normal et appuyez sur OK.
4. Appuyez sur ▲/▼ pour naviguer vers le fichier vidéo souhaité et appuyez sur OK, ensuite sélectionnez Débuter pour lire la vidéo souhaitée.
5. Pendant la lecture de la vidéo, appuyez sur OK pour faire une pause. Appuyez sur ▲ pour avancer rapidement, appuyez sur ▼ pour retourner rapide-

ment en arrière, appuyez sur le bouton d'urgence pour retourner au début.

5.3 Supprimer les vidéos

1. Appuyez sur ▲/▼ pour naviguer pour supprimer le fichier vidéo souhaité et appuyez sur OK, ensuite sélectionnez Effacer pour supprimer le fichier vidéo.

1. Sélectionnez Effacer tout pour supprimer tous les fichiers vidéo non verrouillés.

1. Un message de confirmation apparaît alors à l'écran. Appuyez sur ▲/▼ pour sélectionner OUI et appuyez sur OK pour confirmer la suppression.

5.4 Protection des vidéos

Pour protéger les vidéos contre le risque d'écrasement des données.

1. Appuyez sur ▲/▼ pour naviguer vers le fichiers vidéo souhaités et appuyez sur OK.

1. Appuyez sur ▲/▼ pour sélectionner Verrouiller et appuyez sur OK.

1. Retournez à la liste des vidéos automatiquement, et la vidéo sélectionnée sera protégée.

1. Utilisez la même méthode pour déverrouiller les fichiers vidéo.

6

Fonctions supplémentaires

6.1 Alerte conducteur fatigué

Pour aider les conducteurs de voiture à gérer l'évolution de leur fatigue, un indice de fatigue affiche l'évolution de la fatigue du conducteur, en tenant compte des paramètres physiologiques et des paramètres connexes liés au trajet, tels que l'heure de la journée et le temps passé à conduire. L'appareil avertira le conducteur lorsque l'indice de fatigue atteint le niveau de 80, et toutes les deux heures pendant le voyage.

Lorsqu'il est activé, l'indice de fatigue s'affichera à l'écran. Lorsque l'indice de fatigue est inférieur à 60, la valeur s'affichera en vert à l'écran. Avant que l'indice de fatigue atteigne la valeur de 80, la valeur s'affiche en jaune à l'écran, accompagnée d'une alerte sonore. Lorsque l'indice de fatigue est supérieur à 80, la valeur s'affiche en rouge à l'écran, accompagnée de 3 alertes sonores, et une icône de la fatigue apparaît pour avertir l'utilisateur. (L'heure du système doit être correctement paramétrée lorsque l'utilisateur active la fonction d'alerte pour fatigue du conducteur).

6.2 Fonction Capture facile

Philips EasyCapture garantit toujours la présence d'un bouton d'enregistrement de secours à portée de main, afin de capturer et sauvegarder tout ce qui se passe sur la route : le premier est clairement visible sur l'appareil, le second sur l'adaptateur de l'allume cigare. Il suffit d'appuyer sur le bouton EasyCapture (nr 13, Aperçu du produit), pour créer et protéger jusqu'à 6 minutes de clip vidéo avant et après avoir appuyé sur le bouton de secours. Le fichier d'enregistrement sera protégé et ne pourra être supprimé, à moins de déverrouiller manuellement le fichier dans le dossier Fichiers de secours ou si le dossier Fichiers de secours est plein. Le nombre de fichiers d'enregistrement dépend de la taille de la carte SD.

7 Caractéristiques techniques

Fonctions	Enregistrement automatiqueDétection de collisions et protection des fichiers de secoursEnregistrement en boucle sans distinctionExposition automatiqueBalance des blancs automatiqueTimbre horodateurVeille écran autoAlerte conducteur fatigué avec indice de fatigueBoutons d'enregistrement d'urgence EasyCaptureFaisceau extensifVue nocturne avancée
Capteur d'image 2,1 Még-pixels CMOS
Résolution vidéo	HD complète (1920x1080p) @30fpsHD Premium(1280x720p)@60fpsHD Premium(1280x720p)@30fps
Écran 2.7" LCD
Gamme d'ouverture F/#2.0
Lentille fixe Lentille à angle large 7G, FOV 156 (Diagonal)
Format de fichier	.MOVCompression audio PCM/compression vidéo H.264
Mémoire vive 64Mx16bit (1Gbits) DDR3 SDRAM
Mémoire interne 32Mb SPI Flash
Support d'enregistrement(mémoire externe)	Carte Micro SD (classe 6 ou supérieure, jusqu'à 32 GB)
Durée d'enregistrement	160min @16GB pour la HD complète320min @32GB pour la HD complète
RTC 5jours
Température de fonctionnement	-10°C ~ 65°C
Température de stockage	-20°C ~ 70°C
Accessoires	Chargeur de voiture Micro USB, Montage 3M Crochet, Guide rapide
Interface	Micro USB 2.0, HDMI, Fente pour carte Micro SD, Microphone, Haut-parleur
Langues	Anglais, français, allemand, italien, espagnol, portugais, polonais et russe
Alimentation	Adaptateur pour voiture 12-24 V/5V1A avec Bouton d'enregistrementEasyCapture
Dimensions (LxlxH) 106,7 x 50,0 x 32,5mm
