Type de produit	Caméra embarquée (Dashcam)
Marque	Philips
Modèle	ADR61BLX1
Dimensions (L x l x H)	6 x 4 x 3 cm
Poids	60 g
Alimentation	12V/24V via allume-cigare
Résolution vidéo	Full HD 1080p
Angle de vision	140°
Vision nocturne	Oui, infrarouge
Détection de mouvement	Oui
Capteur G (G-sensor)	Oui, détection de collision
Écran	LCD 2 pouces
Stockage	Carte microSD (jusqu'à 32 Go)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Protection contre les surtensions
Pièces détachées et réparabilité	Support adhésif, câble USB, chargeur 12V
Informations générales	Notice d'utilisation disponible en téléchargement

FOIRE AUX QUESTIONS - ADR61BLX1 PHILIPS

Comment installer la caméra embarquée Philips ADR61BLX1 ?

Fixez le support sur le pare-brise, branchez l'alimentation sur l'allume-cigare, insérez une carte microSD et allumez l'appareil.

Quelle carte mémoire utiliser ?

Utilisez une carte microSD de classe 10 jusqu'à 32 Go. Formattez-la dans la caméra avant la première utilisation.

Comment activer la détection de mouvement ?

Dans le menu des réglages, activez l'option 'Détection de mouvement'. L'enregistrement démarre automatiquement lorsqu'un mouvement est détecté.

Que faire si l'écran ne s'allume pas ?

Vérifiez que l'alimentation est bien branchée et que le câble n'est pas endommagé. Essayez de réinitialiser l'appareil en maintenant le bouton d'alimentation enfoncé pendant 10 secondes.

Comment visionner les vidéos enregistrées ?

Retirez la carte microSD et insérez-la dans un ordinateur, ou connectez la caméra à un PC via le câble USB. Les fichiers sont au format MP4.

La caméra s'éteint toute seule : que faire ?

Vérifiez que la batterie interne est chargée. En mode parking, elle peut s'éteindre si la batterie est faible. Branchez-la sur une source d'alimentation continue.

Comment régler la date et l'heure ?

Allez dans le menu des réglages, sélectionnez 'Date/Heure' et réglez les paramètres. Assurez-vous de sauvegarder avant de quitter.

Le capteur G ne fonctionne pas : pourquoi ?

Vérifiez que le G-sensor est activé dans les réglages. Ajustez la sensibilité. Si le problème persiste, réinitialisez l'appareil.

Comment mettre à jour le firmware ?

Téléchargez le dernier firmware sur le site Philips, copiez-le sur une carte microSD formatée en FAT32, insérez-la dans la caméra et suivez les instructions à l'écran.

L'enregistrement en boucle ne fonctionne pas : solution ?

Assurez-vous que la carte mémoire n'est pas pleine et que la fonction 'Enregistrement en boucle' est activée dans les réglages. Si le problème persiste, formatez la carte.

MODE D'EMPLOI ADR61BLX1 PHILIPS

FR Caméra embarquée pour voiture

1. Haut-parleur
2. Fente de carte Micro SD
3. Bouton Urgence/Sortie

4. Bouton Entrée (OK)

5. Microphone

6. Bouton Haut (▲)
7. Bouton Bas (▼)
8. Bouton de démarrage ( ⏻ )

Système d'installation dans les véhicules

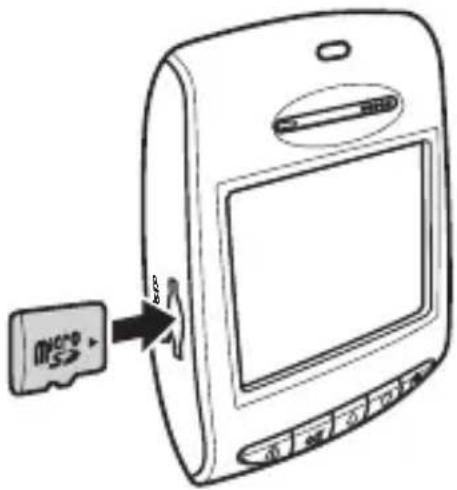

Insertion de la carte mémoire

- Insérez la carte mémoire en prenant bien soin d'orienter la face dorée vers l'avant de l'appareil.

- Poussez la carte mémoire jusqu'à ce qu'elle s'enclenche dans la position correcte.

Pour retirer la carte mémoire

- Appuyez pour éjecter la carte mémoire de la fente.

À propos de la carte Micro SD

• Veuillez utiliser une carte Micro SD avec une taille/mémoire d'au moins 8GB, Classe 6 (jusqu'à 32 GB).
• Veillez à formater la carte Micro SD au moyen de l'appareil avant sa première utilisation.
• Les informations suivantes indiquent la capacité de la carte et la durée d'enregistrement :

Capacité de la carte Micro SD	Résolution vidéo
	(1080P/30FPS)
8GB 100 minutes
16GB 200 minutes
32GB 400 minutes

I. Fixez le support de fixation à l'appareil. Faites-le glisser dans la fente jusqu'à entendre un clic.

1. Placez le support de fixation sur votre pare-brise en appuyant fermement.

1. Retirez la feuille adhésive protectrice du support de fixation.

1. Réglez la position de l'appareil. Relâcher la vis pour fixer l'appareil en position adéquate. Ensuite, resserrez la vis pour vous assurer que l'appareil est verrouillé en position adéquate.

I. Connectez l'interface Mini USB du chargeur de la voiture au port Mini USB de l'appareil.
2. Branchez le chargeur de la voiture sur la fiche de l'allume-cigare de votre véhicule.

Marche/arrêt automatique

• Une fois le véhicule en marche, l'appareil s'allume automatiquement.
• Si vous débranchez le chargeur de la voiture, l'appareil s'éteint automatiquement.

Marche/arrêt manuel

• Pour allumer l'appareil, appuyez sur 🔊.
- Pour éteindre l'appareil, appuyez et maintenez 📍 pendant au moins 2 secondes.

Notes :

I. Il est conseillé de débrancher le câble du chargeur de la voiture lorsque le moteur est éteint.
2. Veuillez utiliser notre chargeur de voiture spécial pour éviter toute non conformité avec l'appareil.
3. Le changement à chaud de la carte SD risque de causer une réinitialisation du système, aussi veuillez éviter d'insérer ou de retirer la carte SD quand le système est en marche.
4. Une fois relié à un PC via un câble USB, le dispositif permet uniquement le transfert de données.

3 Paramétrage du système

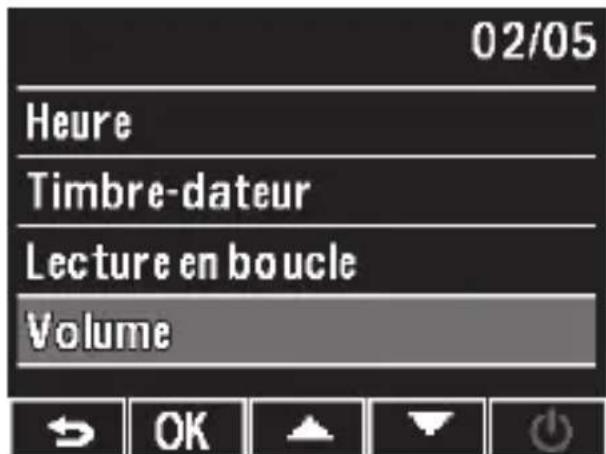

Cliquez sur Menu pour afficher la liste du menu et réglez les différentes fonctions de l'appareil

I. Résolution : réglez la résolution de la vidéo sur Full HD1080P (FHD).
2. Enregistrement auto: lorsqu'on active cette fonction, l'enregistrement vidéo débute automatiquement une fois que le véhicule est en marche.
3. Enregistrement vocal : démarrer/éteindre la fonction d'enregistrement de la voix
4. Détection de collisions : la fonction CollisionDetection détecte automatiquement toute collision, en créant un clip vidéo d'urgence. Le clip vidéo d'urgence apparaîtra 30 secondes avant et après la détection de la collision. Le fichier vidéo sera sauvegardé dans le dossier Enregistrement d'urgence. Le dispositif permet de sauvegarder jusqu'à 10 fichiers de vidéos d'urgence. Fixez le niveau de la sensibilité de détection des collisions sur sensitivité élevée/sensibilité faible/désactivation.
5. Heure : Réglez l'heure pour l'appareil.
6. Timbre dateur : démarrer/éteindre l'indication de la date et de l'heure sur la vidéo.
7. Lecture en boucle : démarrer ou éteindre la lecture en boucle.
8. Volume : Régler le niveau du volume.
9. Mode Eco memoire: la fonction Monitor Mode permet de réduire la séquence vidéo à une image par seconde afin d'augmenter la capacité de stockage. Une fois activée, elle entrera en Monitor Mode I minute après qu'aucun mouvement n'aura été détecté dans le champ de vision de la caméra. Lorsqu'un nouveau mouvement est détecté, l'enregistrement normal débute immédiatement.
10. Détection mouvements : La fonction MotionDetection permettra d'arrêter l'enregistrement vidéo lorsqu'aucun mouvement n'est détecté dans le champs de vision. Lorsqu'un mouvement est à nouveau détecté, l'enregistrement normal commence immédiatement.
I I. Valeur d'exposition: règle manuellement le niveau d'exposition.
12. Langues : l'anglais, le français, l'allemand, l'italien, l'espagnol, le portuguais, le polonais et le russe sont disponibles.
13. Formater : Formatez votre carte TF (Micro SD). Veuillez formater votre carte au moyen de l'appareil avant de l'utiliser pour la première fois.
14. Veille écran auto: Réglez l'heure avant que l'écran s'éteigne automatiquement ou conservez l'écran toujours allumé.
15. Alerte conducteur fatigué : démarrer/éteindre la fonction d'alerte du conducteur en cas de fatigue.
16. Reglages défaut : Rétablissez tous les paramètres de l'appareil par défaut.
17. À propos : nom du modèle, version du micrologiciel et certifications produit associées.

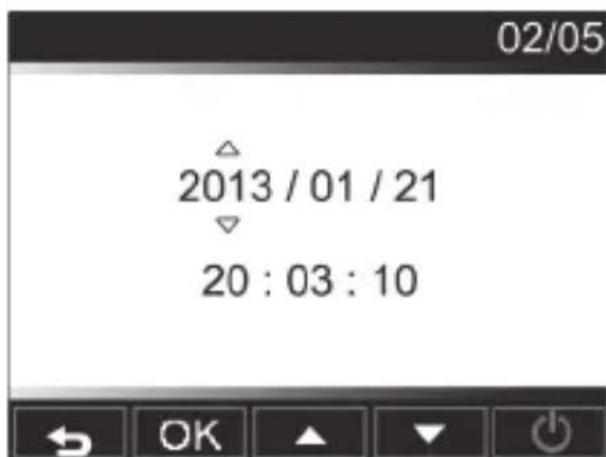

Réglez la date et l'heure

1. Appuyez sur ▼ pour afficher le menu sur l'écran.

1. Appuyez sur ♠ / ♥ pour sélectionner l'heure et appuyez sur OK pour entrer dans le menu Heure.

1. Pour régler le champ de la date et de l'heure, appuyez sur OK pour sélectionner le champ.
2. Appuyez sur ▲ / ▼ pour régler la valeur.
3. Répétez les étapes 3 et 4 pour régler les autres champs.
4. Appuyez sur⚠ pour sauvegarder vos modifications.

4

Instructions de fonctionnement

Enregistrer des vidéos

Enregistrement de vidéos

• Lorsque l'alimentation du véhicule est branchée, l'appareil s'allume automatiquement et commence à enregistrer. Si la fonction d'enregistrement automatique est désactivée, appuyez sur OK pour lancer l'enregistrement manuellement.
• L'enregistrement s'arrêtera automatiquement lorsque l'alimentation du véhicule sera débranchée. Autrement, appuyez sur pour arrêter l'enregistrement manuellement à tout moment.

Enregistrement d'urgence

• Pendant l'enregistrement vidéo, vous pouvez créer manuellement un enregistrement d'urgence, afin de protéger un fichier vidéo contre tout évènement susceptible de se produire.
• Appuyez sur ⚠️ pour lancer l'enregistrement d'urgence.
• L'icône apparaît sur le côté haut droit de l'écran, indiquant que l'enregistrement d'urgence est en cours.
• Le système crée automatiquement un fichier de vidéo d'urgence. Le fichier vidéo est sauvegardé dans le dossier des enregistrements d'urgence (Enregistrement d'urgence).
• Lorsque la fonction CollisionDetection est activée, l'appareil détecte automatiquement toute collision, en créant un fichier vidéo d'urgence. Le clip vidéo d'urgence apparaîtra 30 secondes avant et après la détection de la collision. Le fichier vidéo sera sauvegardé dans le dossier Enregistrement d'urgence.
• L'appareil peut sauvegarder jusqu'à 10 fichiers de vidéos d'urgence. Le nombre d'enregistrements d'urgence sauvegardés sur cette carte apparaît dans le coin haut droit du LCD.

Notes :

I. Une icône de la carte de stockage apparaît sur le LCD pendant environ 1 minute durant la sauvegarde du fichier d'enregistrement d'urgence. Pendant ce temps, tous les boutons sont indisponibles. Les autres fonctions ne sont disponibles qu'une fois le fichier sauvegardé.

1. Lorsque les fonctions Mode Eco mémoire ou Detection de mouvements sont activées, l'enregistrement d'urgence et la fonction Détection de collisions seront automatiquement désactivés."

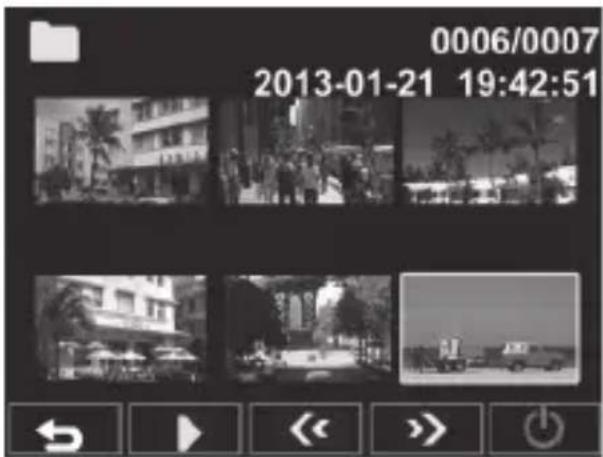

Lecture de vidéos

Lecture de vidéos

1. Appuyez sur ♠ pour entrer dans le mode Playback.
2. Appuyez sur ♠ / ♥ pour sélectionner l'enregistrement d'urgence ou tout

mettre en gras et appuyez sur OK.

1. Appuyez sur ♠ / ♦ pour naviguer vers le fichier vidéo souhaité et appuyez sur OK pour lire la vidéo.

Supprimer les vidéos

1. Pendant la lecture de la vidéo, appuyez sur ok pour marquer une pause pendant la lecture.
2. Appuyez sur ♠ pour entrer dans l'écran Supprimer.
3. Appuyez sur ▲ (☐1) pour supprimer le fichier sélectionné ou appuyez sur ▼ (☐ALL) pour supprimer tous les fichiers.
4. Un message de confirmation apparaît alors à l'écran. Appuyez sur ♠ / ♦ pour sélectionner Oui et appuyez sur OK pour confirmer la suppression.

Pour protéger les vidéos contre le risque d'écrasement des données,

1. Pendant la lecture de la vidéo appuyez sur OK pour marquer une pause pendant la lecture.
2. Appuyez sur ▼ pour entrer dans l'écran Protéger.
3. Appuyez sur ▲ (☐) pour verrouiller le fichier. Une icône de verrou (☐) s'affiche à l'écran pour indiquer que le fichier est protégé. Pour déverrouiller le fichier verrouillé, appuyez sur ▼ (☐).

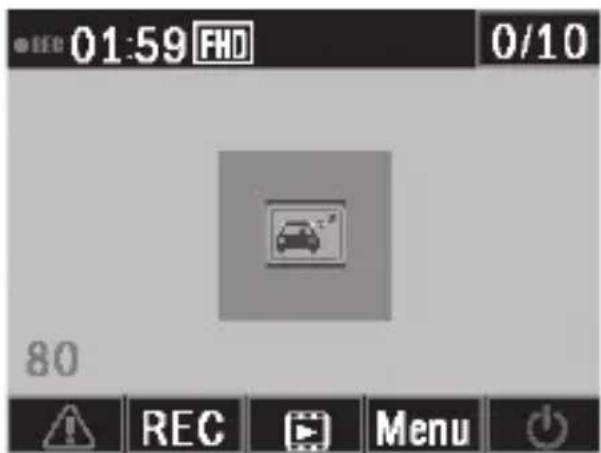

5 Alerte conducteur fatigué

Pour aider les conducteurs de voiture à gérer l'évolution de leur fatigue, un indice de fatigue affiche l'évolution de la fatigue d'un conducteur, en tenant compte des paramètres à mettre sur la même ligne et liés au trajet, tels que l'heure de la journée et la durée de conduite. L'appareil avertira le conducteur lorsque l'indice de fatigue atteint 80, et toutes les deux heures de conduite.

Lorsqu'il est activé, l'indice de fatigue s'affiche à l'écran. Lorsque l'indice de fatigue est inférieur à 60, la valeur s'affichera en vert à l'écran. Avant que l'indice de fatigue n'atteigne 80, la valeur est affichée en jaune à l'écran et accompagnée d'une alerte sonore. Lorsque l'indice de fatigue est supérieur à 80, la valeur est affichée en rouge à l'écran, accompagnée de 3 alertes sonores et d'une icône contextuelle de la fatigue pour avertir l'utilisateur.(L'heure du système doit être correctement paramétrée lorsque l'utilisateur active la fonction d'Alerte conducteur fatigué).

Spécifications techniques

Fonctions automatiques	Enregistrement automatiqueDétection de collisions et protection des fichiers d'urgenceEnregistrement en boucle sans distinctionExposition automatiqueBalance des blancs automatiqueTimbre dateurVeille écran autoAlerte conducteur fatigué
Capteur d'image	3,1 Méga-pixels CMOS
Résolution vidéo	HD(1920x1080p) complète @30fps
Écran	LCD 2" 480*234 point
Plage d'ouverture	F/#2.0
Lentille fixe	Lentille Grand Angle, FOV 100 (Diagonal), vitre à 5 couches
Format de fichier	.MOVCompression audio AVC/compression vidéo H.264
Mémoire vive	64Mx16bit (1Gbits) DDR2 SDRAM
Mémoire interne	64Mb SPI Flash
Support d'enregistrement	Carte Micro SD (classe 6 ou supérieure, jusqu'à 32GB
Horloge en temps réelPériode de conservation	Au moins 5 jours
Durée d'enregistrement	200min @16GB pour la HD complète280min @16GB pour la HD Premium
Température de fonctionnement	0°C ~ 65°C
Température de stockage	-20°C ~ 70°C
Accessoires	Chargeur de voiture Mini USB, Support de fixation, Ruban adhésif
Interface	Mini USB 2.0, Mini HDMI, Fente de carte Micro SD,Microphone, Haut-parleur
Langues	Anglais, français, allemand, italien, espagnol, portugais,polonais et russe
Alimentation	Adaptateur pour voiture 12-24 V Unité principale : 5V/1A
Dimensions (LxlxH)	72,8x 53,3x 31,34mm
