Type de produit	Kit mousse pour nettoyeur haute pression
Marque	KÄRCHER
Modèle	EASY-FOAM-SET
Catégorie	Accessoires de nettoyage
Pression d'eau maximale	250 bars (25 MPa)
Température de l'eau maximale	50 °C
Débit d'eau minimal	500 l/h (8,3 l/min)
Longueur de flexible HP maximale	20 m
Dosage du produit de nettoyage	5 % recommandé
Fonctions principales	Nettoyage et désinfection des sols, murs et machines avec mousse
Utilisation conforme	Avec nettoyeur haute pression, adapté aux salissures contenant graisses, huiles, protides
Produits de nettoyage compatibles	RM 57 ASF (neutre), RM 58 ASF (alcalin), RM 59 ASF (acide), RM 735 (désinfectant)
Incompatibilité	Détergent chlore alcalin (usure élevée)
Matériaux de la buse à mousse	Grille en acier inoxydable
Entretien	Rincer la buse à mousse 2 minutes après chaque utilisation
Nettoyage de la grille	Dans de l'eau bouillante 10 min ou bain à ultrasons une nuit
Sécurité	Ne pas diriger le jet vers personnes ou animaux ; lire la notice avant utilisation
Pièces supplémentaires nécessaires	Pack de buses (selon débit, réf. 2.640-xxx)
Type de montage injecteur	Sur sortie HP du nettoyeur, avec joints toriques et graisse silicone
Réglage du dosage	Vanne de dosage sur injecteur ou sur nettoyeur (selon modèle)

FOIRE AUX QUESTIONS - EASY-FOAM-SET KARCHER

Quels nettoyeurs haute pression sont compatibles avec l'EASY-FOAM-SET ?

Le kit mousse est compatible avec les nettoyeurs haute pression respectant les conditions suivantes : pression max 250 bars, température max 50 °C, débit min 500 l/h et flexible HP max 20 m. Un pack de buses adapté au débit de votre appareil est nécessaire (références selon le débit).

Comment installer l'injecteur HP sur un nettoyeur sans dévidoir-enrouleur ?

Après avoir mis le nettoyeur hors service et coupé l'alimentation, dévissez le flexible HP de la sortie HP. Vissez l'injecteur-HP sur la sortie, puis revissez le flexible sur l'injecteur. Introduisez le flexible d'aspiration dans le bidon de produit. Serrez les raccords à la main (max 10 Nm).

Comment régler le dosage du produit de nettoyage ?

Le dosage se règle via la vanne de dosage située sur l'injecteur (pour montage externe) ou sur le nettoyeur haute pression (pour les modèles HD 10/25 SX, HD 13/18 SX et appareils chauffés). Tournez la vanne pour ajuster la proportion de produit dans le jet d'eau.

Pourquoi la mousse ne se forme-t-elle pas alors que le produit est aspiré ?

La cause probable est une grille en acier inoxydable colmatée ou entartrée dans la buse à mousse. Pour remédier, dévissez la buse, retirez la grille et nettoyez-la dans de l'eau bouillante pendant 10 minutes ou laissez-la tremper une nuit dans un bain à ultrasons.

Comment monter la buse à mousse sur la lance ?

Placez le joint torique dans la rainure de la pièce moulée. Montez la buse omnidirectionnelle HP sur le téton, puis insérez l'ensemble dans la buse à mousse. Vissez la buse à mousse prémontée sur la lance de pulvérisation et serrez à fond avec une clé de 27.

Quelles sont les précautions de sécurité à respecter ?

Ne jamais intervenir dans le jet haute pression ni diriger le jet vers des personnes ou des animaux. L'appareil ne doit pas être utilisé s'il n'est pas en parfait état. Aucune modification ne doit être effectuée sur la machine.

Comment entretenir le kit mousse après usage ?

Après chaque utilisation, positionnez le dosage du produit sur 0 et rincez la buse à mousse pendant 2 minutes à l'eau claire. Cela évite le collage ou l'usure prématurée de la buse.

Quels produits de nettoyant mousse recommandez-vous ?

KARCHER recommande les produits suivants : RM 57 ASF (neutre pour salissures légères), RM 58 ASF (alcalin pour carrelages et conteneurs), RM 59 ASF (acide pour inox et conteneurs) et RM 735 (désinfectant neutre). Évitez les détergents chlore alcalins qui accélèrent l'usure.

Le kit mousse est-il adapté aux appareils chauffés (eau chaude) ?

Oui, mais le système de dosage intégré de l'appareil chauffé est utilisé ; aucune transformation de l'injecteur n'est nécessaire. L'insert d'injecteur du pack de buses n'est pas monté dans ce cas.

Quels packs de buses sont nécessaires selon le débit du nettoyeur ?

Selon le débit : de 500 à 600 l/h : réf. 2.640-870 ; de 600 à 700 l/h : réf. 2.640-687 ; de 700 à 1000 l/h : réf. 2.640-688 ; de 1000 à 1300 l/h : réf. 2.640-689. Pour HD 10/25 SX : réf. 2.640-694 ; pour HD 13/18 SX : réf. 2.640-695. Pour HD 1000 Si : réf. 2.640-902.

MODE D'EMPLOI EASY-FOAM-SET KARCHER

Il est nécessaire de contrôler le bon état et la sécurité de fonctionnement de l'appareil et de ses dispositifs avant toute utilisation. L'appareil ne doit pas être utilisé s'il ne se trouve pas en parfait état. - Aucune modification ne doit être effectuée sur la machine.

Utilisation

• Ne jamais intervenir dans le jet haute pression.
• Ne jamais diriger le jet en direction de personnes ou d'animaux.

Indications importantes

Avant la mise en service de l'appareil, veuillez lire avec attention les informations reprises dans la notice d'utilisation.

Informer immédiatement le distributeur en cas de dommages pendant le transport.

Veuillez éliminer l'emballage en respectant l'environnement

Les matériaux constitutifs de l'emballage sont recyclables. Veuillez ne pas jeter les emballages dans les ordures ménagères, mais au contraire faites-les recycler.

Veuillez éliminer les anciens appareils en respectant l'environnement

Les anciens appareils contiennent des matériaux recyclables de valeur qui devraient être réutilisés. Les batteries, l'huile et les produits similaires ne doivent pas parvenir dans l'environnement. Veuillez éliminer les anciens appareils en utilisant des systèmes de collecte appropriés.

Utilisation conforme

• Le kit mousse est adapté au nettoyage et à la désinfection des sols, des murs et des machines avec un nettoyeur haute pression.
• Un dosage de produit de nettoyage de 5% est suffisant.
• La pression d'eau ne doit pas dépasser 25 MPa (250 bars).
• La température de l'eau ne doit pas dépasser 50°C.
• Le débit de l'eau doit être d'au moins 500 l/h (8,3 l/min).
• Le flexible haute pression ne doit pas dépasser 20 m.
• L'utilisation de détergent chlore alcalin entraîne une usure élevée du Foam-Set.

Pièces supplémentaires nécessaires

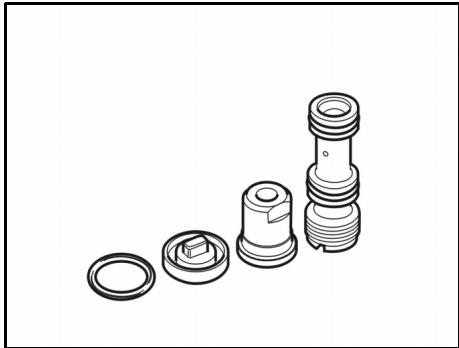

Pour adapter le kit-mousse sur le nettoyeur haute pression, il est nécessaire de commander en plus un pack de buses :

pour HD 10/25 SX 2.640-694

pour HD 13/18 SX 2.640-695

Pack de buses pour d'autres nettoyeurs haute pression sans dévidoir-enrouleur de flexible avec débit de :

plus de 500 à 600 l/h (plus de 8,3 à 10 l/min) 2.640-870

plus de 600 à 700 l/h (plus de 10 à 11,8 l/min) 2.640-687

plus de 700 à 1000 l/h (plus de 11,6 à 16,6 l/min) 2.640-688

plus de 1000 à 1300 l/h (plus de 16,6 à 21,6 l/min) 2.640-689

HD 1000 Si 2.640-902

1. Monter l'injecteur -HP

L'injecteur - HP aspire le produit de nettoyage et le mélange au jet d'eau. - L'effet d'aspiration est obtenu uniquement après montage de la buse -omnidirectionnelle HP du pack.

1A) montage avec les appareils non chauffés sans dévidoir-enrouleur de flexible

• Mettre le nettoyeur à haute pression hors service. Couper l'alimentation en électricité et en eau. Réduire la pression en ouvrant le pistonnet.

* fait partie du pack de buses

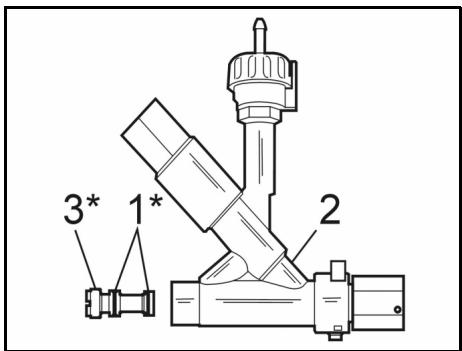

Glisser les joints-toriques (1) sur l'insert d'injecteur (3) et l'enduire légèrement de GRAISE aux silicones. Introduire l'insert d'injecteur dans le corps (2). Bien serrer l'insert d'injecteur avec un tournevis plat 12x2.

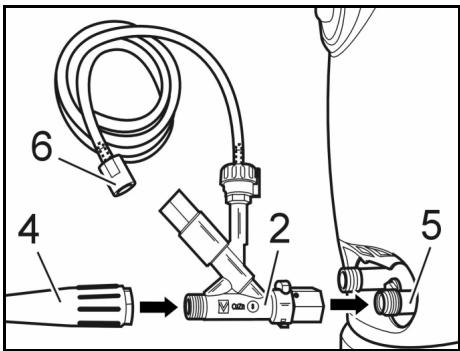

Dévisser le flexible haute pression (4) de la sortie HP du nettoyeur haute pression. Visser l'injecteur-HP (2) sur la sortie haute pression (5) du nettoyeur haute pression. Visser l'écrou-raccord (maxi 10 Nm). Visser le flexible haute pression (4) sur la sortie de l'injecteur-HP (2) et bien le serrer à la main. Introduire le flexible d'aspiration du produit de nettoyage (6) dans le bidon ou le réservoir de produit de nettoyage du nettoyeur haute pression.

1B) montage avec HD 10/25 SX, HD 13/18 SX

• Mettre le nettoyeur à haute pression hors service. Couper l'alimentation en électricité et en eau. Réduire la pression en ouvrant le pistonnet.

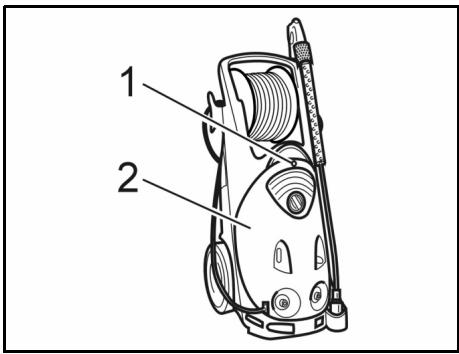

Dévisser la vis de fixation (1) du capot. Retirer le capot (2) de l'appareil.

* fait partie du pack de buses

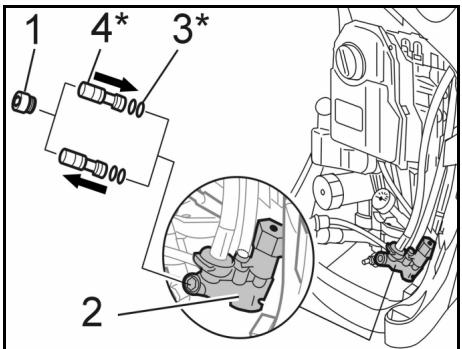

Dévisser la vis d'étanchéité (1) avec la clé à six pans creux de 8.

Dévisser l'insert d'injecteur de série avec un tournevis plat 12x2. Glisser les joints-toriques (3) sur le nouvel insert d'injecteur provenant du pack de buses (4) et l'enduire légèrement de graissé aux silicones. Introduire le nouvel insert d'injecteur dans le corps (2). Bien serrer l'insert d'injecteur avec un tournevis plat 12x2. Placer la vis d'étanchéité (1) et serrer à fond (10 Nm).

* fait partie du pack de buses

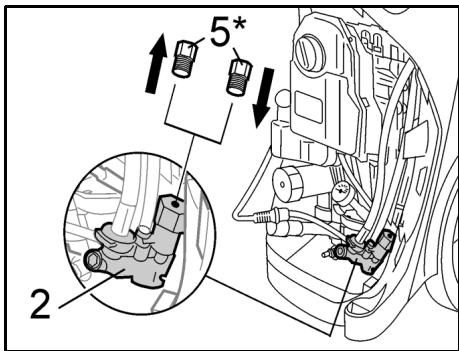

Dévisser le bouchon fileté (5). Placer le bouchon fileté et visser à fond. Placer le capot de l'appareil et le visser.

1C) montage des appareils chauffés

Dans ce cas, le système de dosage qui se trouve déjà dans l'appareil est utilisé.

Aucune transformation n'est à faire.

L'insert d'injecteur du pack de buses n'est pas nécessaire.

2. Monter la lance de pulvérisation réglable (uniquement pour Inno-Foam-Set)

Dévisser la lance de pulvérisation de série du pistolet.

Monter la lance de pulvérisation réglable sur le pistolet. Monter la buse haute pression de série sur le long tuyau de la lance de pulvérisation réglable.

3. Monter la buse à mousse

Monter la buse à mousse suivant le jeu de mousse, - sur le tuyau court de la lance de pulvérisation réglable, ou - remplacer la buse haute pression de série par la buse à mousse.

• fait partie du pack de buses

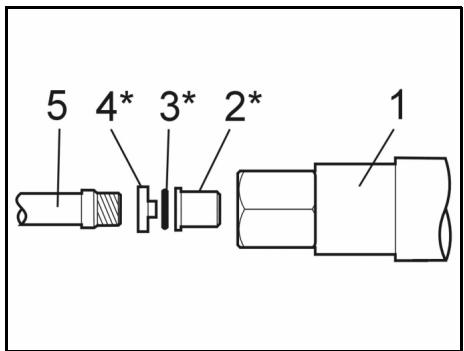

Placer le joint-torique (3) dans la rainure de la pièce moulée (4) légende. Placer la buse omnidirectionnelle-HP (2) sur le téton de la pièce moulée. Introduire la buse avec la pièce moulée dans la buse à mousse. Visser la buse à mousse prémontée (1) sur la lance de pulvérisation (5) et la serrer à fond avec une clé à fourche de 27.

RM 57 ASF

Nettoyant à mousse, neutre

Produit de nettoyage à mousse pour salissures légères contenant des graisses, des huiles et des protides.

RM 58 ASF

Nettoyant à mousse, alcalin

Produit de nettoyage à mousse pour carrelages, faïences et conteneurs.

RM 59 ASF

Nettoyant à mousse, acide.

Produit de nettoyage à mousse pour carrelages, surfaces en acier inoxydable et conteneurs.

RM 735

Désinfectant.

Désinfectant neutre, - bactéricide / fongicide / virucide.

Fonctionnement

• Mettre le nettoyeur haute pression en marche comme d'habitude. Régler la lance de pulvérisation (uniquement Inno-Foam-Set) sur la buse à mousse, le pistolet étant fermé.

Indication :

Allumer tous les commutateurs sur la lance de pulvérisation réglable en position finale. En cas d'utilisation d'un pistolet Servopress-, régler celui-ci sur plein débit d'eau.

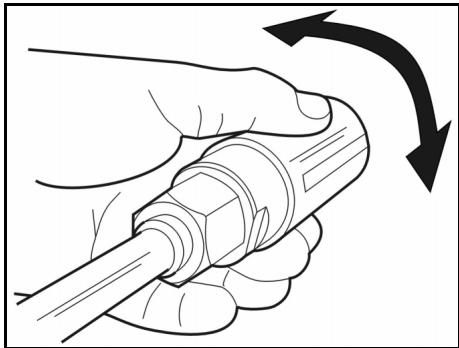

Ouvrir le pistolet pulvérisateur. - Diriger le jet de mousse plat en tournant le corps de la buse.

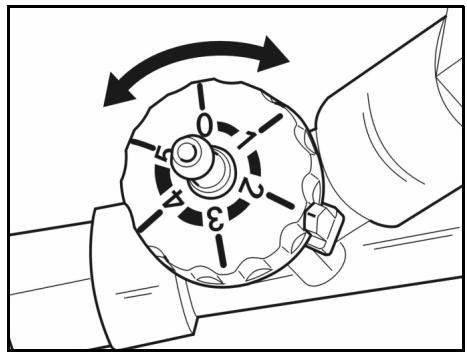

Régler le dosage du produit de nettoyage - sur la vanne de dosage de l'injecteur, - pour les appareils chauffés et HD 10/25 SX, HD 13/18 SX sur la vanne de dosage du produit de nettoyage du nettoyeur haute pression.

Tableau de dosage des produits de nettoyage (pour appareils avec injecteur externe)

Proportion de produit de nettoyage dans le jet d'eau en fonction de la position de la vanne de dosage sur l'injecteur :

Après chaque utilisation

Positionner le dosage du produit de nettoyage sur 0. Rincer la buse à mousse pendant 2 minutes.

Indication :

Si la buse à mousse n'est pas rinçée après l'usage, cela peut entraîner un collage ou une usure élevée.

Dysfonctionnement

Aucune création de mousse bien que le produit de nettoyage soit aspiré.

Cause

Grille en acier inoxydable dans la buse à mousse colmatée ou entartrée.

Remède

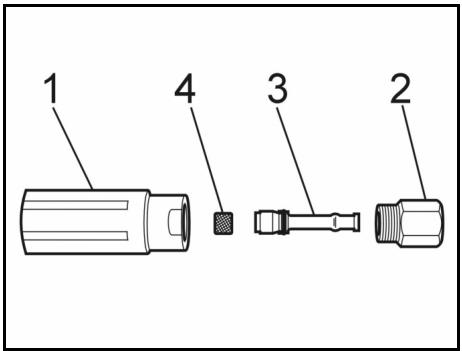

Dévisser la buse à mousse (1), clé de 32, du support de buse (2), clé de 27. Retirer la buse venturi (3). Sortir la grille en acier inoxydable (4). Nettoyer la grille en acier inoxydable pendant 10 minutes dans de l'eau bouillante ou la laisser une nuit entière dans le bain à ultrasons.
