EASY-FOAM-SET - Acessórios de limpeza KARCHER - Manual de utilização gratuito

Tipo de produto	Kit de espuma para lavadora de alta pressão
Marca	KÄRCHER
Modelo	EASY-FOAM-SET
Categoria	Acessórios de limpeza
Pressão máxima de água	250 bar (25 MPa)
Temperatura máxima da água	50 °C
Fluxo mínimo de água	500 l/h (8,3 l/min)
Comprimento máximo da mangueira de alta pressão	20 m
Dosagem do produto de limpeza	5 % recomendado
Funções principais	Limpeza e desinfecção de pisos, paredes e máquinas com espuma
Uso conforme	Com lavadora de alta pressão, adequado para sujeiras contendo gorduras, óleos, proteínas
Produtos de limpeza compatíveis	RM 57 ASF (neutro), RM 58 ASF (alcalino), RM 59 ASF (ácido), RM 735 (desinfetante)
Incompatibilidade	Detergente cloro alcalino (desgaste elevado)
Materiais do bocal de espuma	Grade de aço inoxidável
Manutenção	Enxaguar o bocal de espuma por 2 minutos após cada uso
Limpeza da grade	Em água fervente por 10 min ou banho ultrassônico durante a noite
Segurança	Não direcionar o jato para pessoas ou animais; ler o manual antes do uso
Peças adicionais necessárias	Pacote de bicos (conforme vazão, ref. 2.640-xxx)
Tipo de montagem do injetor	Na saída de alta pressão da lavadora, com anéis de vedação e graxa de silicone
Ajuste da dosagem	Válvula de dosagem no injetor ou na lavadora (conforme modelo)

Perguntas frequentes - EASY-FOAM-SET KARCHER

Quais lavadoras de alta pressão são compatíveis com o EASY-FOAM-SET?

O kit de espuma é compatível com lavadoras de alta pressão que atendam às seguintes condições: pressão máx. 250 bar, temperatura máx. 50 °C, vazão mín. 500 l/h e mangueira de alta pressão máx. 20 m. Um pacote de bicos adequado à vazão do seu aparelho é necessário (referências conforme a vazão).

Como instalar o injetor de alta pressão em uma lavadora sem enrolador de mangueira?

Após desligar a lavadora e cortar a alimentação, desrosqueie a mangueira de alta pressão da saída de alta pressão. Rosqueie o injetor de alta pressão na saída e depois rosqueie a mangueira no injetor. Introduza a mangueira de sucção no recipiente do produto. Aperte as conexões manualmente (máx. 10 Nm).

Como ajustar a dosagem do produto de limpeza?

A dosagem é ajustada através da válvula de dosagem localizada no injetor (para montagem externa) ou na lavadora de alta pressão (para modelos HD 10/25 SX, HD 13/18 SX e aparelhos aquecidos). Gire a válvula para ajustar a proporção de produto no jato de água.

Por que a espuma não se forma enquanto o produto é aspirado?

A causa provável é uma grade de aço inoxidável entupida ou incrustada no bocal de espuma. Para resolver, desrosqueie o bocal, remova a grade e limpe-a em água fervente por 10 minutos ou deixe-a de molho durante a noite em um banho ultrassônico.

Como montar o bocal de espuma na lança?

Coloque o anel de vedação na ranhura da peça moldada. Monte o bocal omnidirecional de alta pressão no pino e insira o conjunto no bocal de espuma. Rosqueie o bocal de espuma pré-montado na lança de pulverização e aperte completamente com uma chave de 27.

Quais são as precauções de segurança a serem observadas?

Nunca intervenha no jato de alta pressão nem direcione o jato para pessoas ou animais. O aparelho não deve ser usado se não estiver em perfeito estado. Nenhuma modificação deve ser feita na máquina.

Como fazer a manutenção do kit de espuma após o uso?

Após cada uso, coloque a dosagem do produto em 0 e enxágue o bocal de espuma por 2 minutos com água limpa. Isso evita o entupimento ou desgaste prematuro do bocal.

Quais produtos de limpeza em espuma você recomenda?

A KARCHER recomenda os seguintes produtos: RM 57 ASF (neutro para sujeiras leves), RM 58 ASF (alcalino para pisos e contêineres), RM 59 ASF (ácido para aço inoxidável e contêineres) e RM 735 (desinfetante neutro). Evite detergentes alcalinos com cloro que aceleram o desgaste.

O kit de espuma é adequado para aparelhos aquecidos (água quente)?

Sim, mas o sistema de dosagem integrado do aparelho aquecido é utilizado; nenhuma transformação do injetor é necessária. O inserto do injetor do pacote de bicos não é montado neste caso.

Quais pacotes de bicos são necessários conforme a vazão da lavadora?

Conforme a vazão: de 500 a 600 l/h: ref. 2.640-870; de 600 a 700 l/h: ref. 2.640-687; de 700 a 1000 l/h: ref. 2.640-688; de 1000 a 1300 l/h: ref. 2.640-689. Para HD 10/25 SX: ref. 2.640-694; para HD 13/18 SX: ref. 2.640-695. Para HD 1000 Si: ref. 2.640-902.

MANUAL DE UTILIZADOR EASY-FOAM-SET KARCHER

• O aparecido e os respectivos dispositivos de trabalho devem ser inspeccionados quando a bom estado e segurar de funct ionamento antes dautilização. Se tiver duvidas quando ao bom estado do aparecido não o utilize.
• Não é permitido proceder a quaisquer alterações na区内.

Operação

• Nunca tocar no jacto de alta pressão.
• Nunca dirija o jacto do bocal contra pessoas ou animais.

Avisos importantes

LeiacretuidasamenteasinformacoesmencionadasnoManualdeOperacaoanfteradocolocacao doaparelho emfunicionamento.

Em caso de danos no transporte avisar imeditamente o revendedor.

Descartar a embalagem conforme as leis de meio ambiente

Os materiais de embalagem são reciclaveis. Não coloque as embalagens no lixo dométrico, envie-as para uma unidade de reciclagem.

Descarte os aparelhos velhos conforme as leis de meio ambiente

Os apareiros velhos contentem materiais preciosos recicláveis que devem ser enviados para uma unidade de reciclagem. Baterias, oleo e produits similares não devem ser descartados directamente no meio ambiente. Por isso, descarte os apareiros velhos através de sistemas de colecta adequados.

Utilização correcta

• O Conjunto de esponja-é apropriadopara a limpeza e desinfeccao desuperficies de pisos e paredes,maquinas em conjunto com umdispositivo de limpeza de alta pressao.
• É suficiente um doseamento de 5% de detergente de limpeza.
• A pressão da água não pode ultrapassar os 25 MPa (250 bar).
• A temperatura da água não pode ultrapassar os 50^ .
• O fluxo de agua tem que ser no minimo de 500 l/h (8,3 l/min).
• A mangueira de alta pressão não pode ser ter mais que 20 m de comprimento.
• A'utilização de detergentes cloro-alcalinos,aumenta o desgaste do Foam-Set.

Montagem

Peças adiconais necessarias

Para adaptor o Conjunto de-esponja ao respective disposicao de limpeza de alta pressao, tem que ser encomendado adiconionalmente umpacote de bocais:

para HD 10/25 SX 2.640-694

para HD 13/18 SX 2.640-695

Pacotes de injectores para outros dispositivos de limpeza de alta pressão sem carretel de mangueira com a quantidade de fluxo de:

de 500 a 600 l/h

(de 8,3 a 10 l/min) 2.640-870

de 600 a 700 l/h

(de 10 a 11.8 l/min) 2.640-687

de 700 a 1000 l/h

(de 11,6 a 16.6 l/min) 2.640-688

de 1000 a 1300 l/h

(de 16,6 a 21.6 l/min) 2.640-689

HD 1000 Si 2.640-902

1. HD-Montar injector

• O injector-HD aspira detergentes e mistura-os com o jacto de agua.
• O efeito de aspiração está com o bocal de jago redondo-HD do jacote de bacais montado.

1a) Montagem em apareiros não aquecidos sem carretel da mangueira

Desligar disposicao de limpeza de alta pressao.
Interromper a alimentação de correente eágua.
Diminui r a pressao abrindo a pistola de injecao manual.

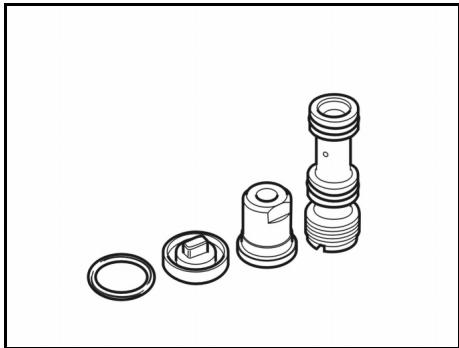

* Parte integrente do pacote de bocais

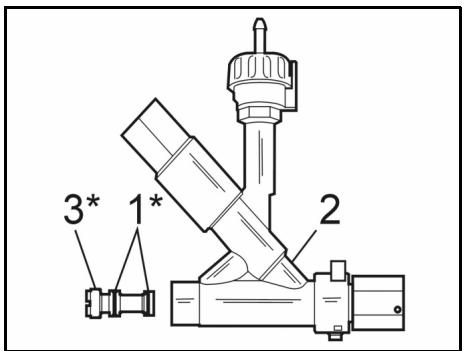

Deslocar os O-Rings (1) para a aplicacao do injector (3) e cobrir com uma camada final de lubricante de silicone.
- Inserir a aplicação do injector na caixa dos injectores (2). Apertarfirmamente a aplicação do injector com uma chave de parafusos chata 12x2.

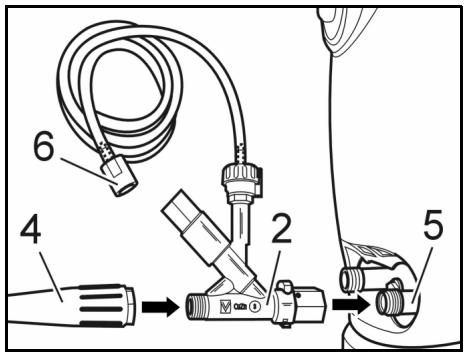

Desapertar a mangueira de alta pressao (4) da saida de alta pressao do dispositivo de limpeza de alta pressao.
Aparafusar injector HD-(2) na saía de alta pressão (5) do dispositivo de limpeza de alta pressão. Apertar a porca de capa (máx. 10 Nm).
Aparafusar e aperture a mangueira de alta pressao (4)firmamente na saida do injector HD-(2).
Introduzir a mangueira de aspiração (6) do detergente-no recipiente do detergente ou deposito do detergente do disposicao de limpeza de alta pressao.

1b) Montagem do HD 10/25 SX, HD 13/18 SX

Desligar dispositivo de limpeza de alta pressão.
Interromper a alimentação de correente e de água.
Diminui r a pressao abrindo a pistola de injecao manual.

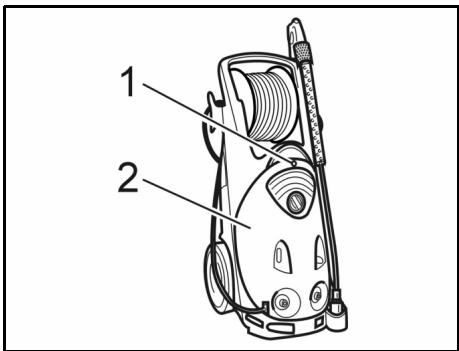

Desaparafusar o parafuso de fixação (1) da tampa.
Retirar a tampa (2) da aparelho.

* Parte integrente do pacote de bocais

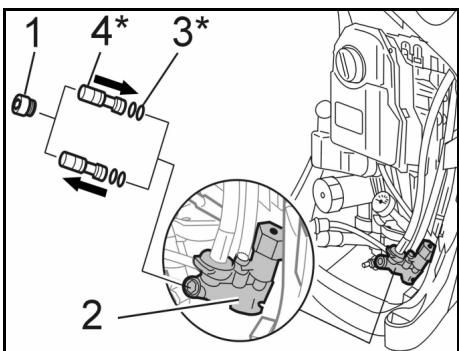

Desaparafusar o parafuso de estanqueidade (1) com chave de interior sextavado SW 8.
Desapertar a aplicação do injector de série com uma chave de parafusos chata 12x2.
Deslocar os O-Rings (1) para a aplicação do injector (3) e cobrir com uma camada final de lubrificante de silicone.
- Inserir a aplicação do injector na caixa dos injectores (2). Apertarfirmamente a aplicação do injector com uma chave de parafusos chata 12x2.
Aparafusar firmamente o parafuso de estanqueidade (1) (10 Nm).

* Parte integrente do pacote de bocais

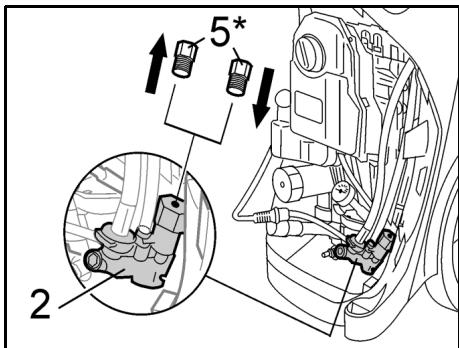

Desaparafusar o bujao roscado de escoamento (5).
Enroscar e aperture firmamente o boa roscado de escoamento incluido.
- Colocar a tampa do aparelho e aparafusar.

1c) Montagem em aparehos aquecidos

Aquí é'utilizzato oSYSTEMA de doseamento ja existente no aparelho. Não é neceçasário nenhumalalteraçãode montagem.A aplicação de injectores do pacote de bocais não é necessária.

2. Montar tubo do jacto comutável (apenas no Conjunto de esponja-Inno-)

Desaparafusar o tubo do jacto de série da pistola de injecção manual.

Montar tubo do jacto comutavel na pistola de injeccao manual.
Montar o bocal de alta pressao no tubo comprido do tubo do jacto comutavel.

Dependendo do Conjunto de esponja, montar o bocal de espuma
- no tubo curto do tubo do jacto comutável, ou
- substituir o bocal de alta pressão de série peso bocal de espuma

• Parte integrente do pacote de bocais

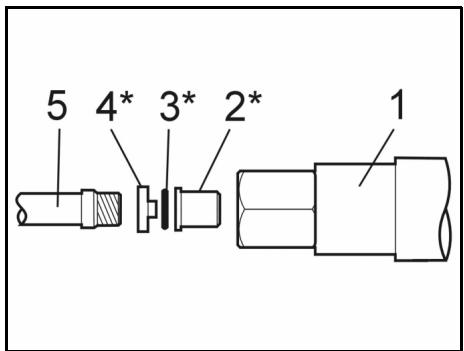

Colocar o O-Ring (3) na ranhura anular da peça moldada (4).
Colocar o bocal de jacto redondo HD (2) nos pinos da peça moldada (4).
Aplicar o bocal com a peça moldada no bacal de espuma.
Aparafusar o bocal de espuma (1) premontado firmamente no tubo do jacto (5) e aperture firmamente com uma chave de forqueta SW 27.

Detergentes recomendados

RM 57 ASF

Detergentes em espuma, neutros

Detergentes em espuma para sujidade leve de gordura, oleo- e sujidade com conteudo proteico.

RM 58 ASF

Detergentes em espuma, alcalinos

Detergentes em espuma para a limpeza de pavimentos, azulejos e contentores.

RM 59 ASF

Detergentes em espuma, acidos

Detergentes em espuma para a limpeza de pavimentos, superficies de aço inoxidável e contentores.

RM 735

• Colocar o dispositivo de limpeza de alta pressão em funciona como habitualmente.

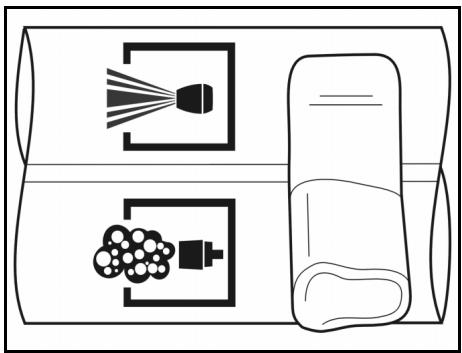

  Ajustar o tubo do jacto comutavel (apenasconjunto de espuma-Inno-) ao bocalde espuma,coma pistola de injeccao fechada.

Nota:

Colocar o interruptor no tubo do jacto comutavel sempre na posicao final.

Aoutilizaruma servo pistolaà pressao-, regula-la paraaquantidade totalda agua.

Abrir a pistola de Injection manual.

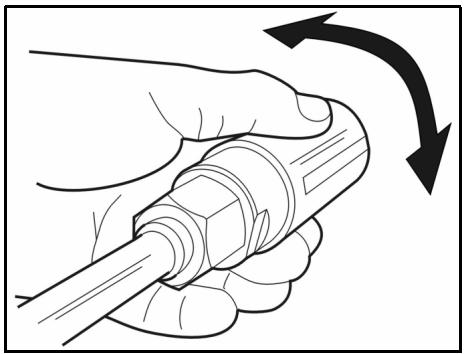

Alinhar o jacto plano de espuma rodando a caixa dos bocais.

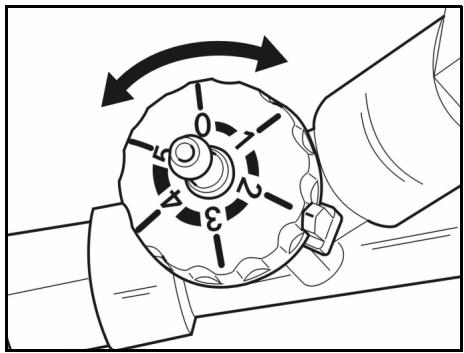

Regular o doseamento do detergente
- na valvula de doseamento do injector,
- em aparelhos aquecidos e HD 10/25 SX, HD 13/18 SX na valvula de doseamento-do dispositivo de limpeza de alta pressão.

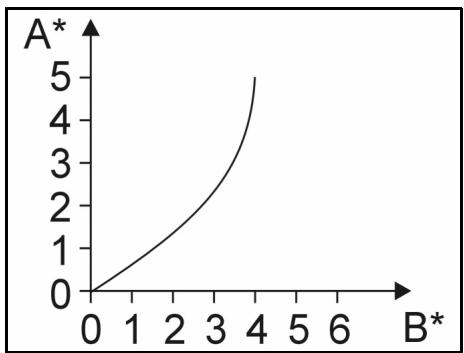

Tabela de doseamento de detergente (para aparehos com injector除外)

Percentagem de detergente no jacto de agua, dependendo da posicao da valvula de doseamento no injector:

A* = Posicao

$$ \mathrm {B} ^ {*} = \mathrm {CHEM} (\%) $$

Depois de cadaServiço

Colocar o doseamento de detergente em 0
Enxaguar o bocal de espuma durante 2关键时刻.

Nota:

Se o bocal de espuma não for lavado antes a utilização, o mesmo pode estar sujeito à uma aglutinação ou a um desgaste elevado.

Avaria

Nenhumacriacao de espuma,embora seraaspiradodetergente.

Causa

A grelha de aço inoxidável no bocal de espuma está aglutinada ou com calcário.

Como remediar

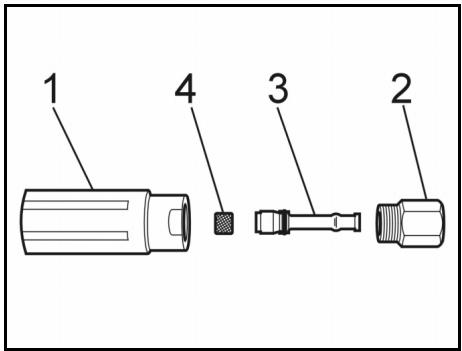

Desaparafusar o bocal de espuma (1), SW 32, do suporte do bocal (2), SW 27.
Retirar o bocal Venturi (3)
Retirar a grelha de aço inoxidável (4)
- Limpar a grelha de aço inoxidável durante 10关键时刻 em água a ferver ou durante a noite numa banheira de ultrasons.
