EASY-FOAM-SET - Accesorios de limpieza KARCHER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Kit de espuma para limpiadora de alta presión
Marca	KÄRCHER
Modelo	EASY-FOAM-SET
Categoría	Accesorios de limpieza
Presión máxima de agua	250 bares (25 MPa)
Temperatura máxima del agua	50 °C
Caudal mínimo de agua	500 l/h (8,3 l/min)
Longitud máxima de manguera de alta presión	20 m
Dosificación del producto de limpieza	5 % recomendado
Funciones principales	Limpieza y desinfección de suelos, paredes y máquinas con espuma
Uso conforme	Con limpiadora de alta presión, adecuado para suciedad que contenga grasas, aceites, proteínas
Productos de limpieza compatibles	RM 57 ASF (neutro), RM 58 ASF (alcalino), RM 59 ASF (ácido), RM 735 (desinfectante)
Incompatibilidad	Detergente cloro alcalino (desgaste elevado)
Materiales de la boquilla de espuma	Rejilla de acero inoxidable
Mantenimiento	Enjuagar la boquilla de espuma 2 minutos después de cada uso
Limpieza de la rejilla	En agua hirviendo 10 min o baño ultrasónico una noche
Seguridad	No dirigir el chorro hacia personas o animales; leer las instrucciones antes de usar
Piezas adicionales necesarias	Paquete de boquillas (según caudal, ref. 2.640-xxx)
Tipo de montaje del inyector	En la salida de alta presión de la limpiadora, con juntas tóricas y grasa de silicona
Ajuste de dosificación	Válvula de dosificación en el inyector o en la limpiadora (según modelo)

Preguntas frecuentes - EASY-FOAM-SET KARCHER

¿Qué limpiadoras de alta presión son compatibles con el EASY-FOAM-SET?

El kit de espuma es compatible con limpiadoras de alta presión que cumplan las siguientes condiciones: presión máx. 250 bares, temperatura máx. 50 °C, caudal mín. 500 l/h y manguera de alta presión máx. 20 m. Es necesario un paquete de boquillas adaptado al caudal de su equipo (referencias según el caudal).

¿Cómo instalar el inyector de alta presión en una limpiadora sin carrete enrollador?

Después de poner la limpiadora fuera de servicio y cortar la alimentación, desenrosque la manguera de alta presión de la salida de alta presión. Enrosque el inyector de alta presión en la salida, luego vuelva a enroscar la manguera en el inyector. Introduzca la manguera de aspiración en el bidón de producto. Apriete las conexiones a mano (máx. 10 Nm).

¿Cómo ajustar la dosificación del producto de limpieza?

La dosificación se ajusta mediante la válvula de dosificación situada en el inyector (para montaje externo) o en la limpiadora de alta presión (para los modelos HD 10/25 SX, HD 13/18 SX y equipos calentados). Gire la válvula para ajustar la proporción de producto en el chorro de agua.

¿Por qué no se forma espuma aunque el producto sea aspirado?

La causa probable es una rejilla de acero inoxidable obstruida o incrustada en la boquilla de espuma. Para solucionarlo, desenrosque la boquilla, retire la rejilla y límpiela en agua hirviendo durante 10 minutos o déjela en remojo una noche en un baño ultrasónico.

¿Cómo montar la boquilla de espuma en la lanza?

Coloque la junta tórica en la ranura de la pieza moldeada. Monte la boquilla omnidireccional de alta presión en el tetón, luego inserte el conjunto en la boquilla de espuma. Enrosque la boquilla de espuma premontada en la lanza de pulverización y apriete a fondo con una llave de 27.

¿Cuáles son las precauciones de seguridad a seguir?

Nunca intervenir en el chorro de alta presión ni dirigir el chorro hacia personas o animales. El equipo no debe usarse si no está en perfecto estado. No se debe realizar ninguna modificación en la máquina.

¿Cómo mantener el kit de espuma después de su uso?

Después de cada uso, coloque la dosificación del producto en 0 y enjuague la boquilla de espuma durante 2 minutos con agua limpia. Esto evita la obstrucción o el desgaste prematuro de la boquilla.

¿Qué productos de limpieza en espuma recomienda?

KARCHER recomienda los siguientes productos: RM 57 ASF (neutro para suciedad ligera), RM 58 ASF (alcalino para azulejos y contenedores), RM 59 ASF (ácido para acero inoxidable y contenedores) y RM 735 (desinfectante neutro). Evite los detergentes cloro alcalinos que aceleran el desgaste.

¿El kit de espuma es adecuado para equipos calentados (agua caliente)?

Sí, pero se utiliza el sistema de dosificación integrado del equipo calentado; no es necesaria ninguna transformación del inyector. En este caso no se monta el inserto del inyector del paquete de boquillas.

¿Qué paquetes de boquillas se necesitan según el caudal de la limpiadora?

Según el caudal: de 500 a 600 l/h: ref. 2.640-870; de 600 a 700 l/h: ref. 2.640-687; de 700 a 1000 l/h: ref. 2.640-688; de 1000 a 1300 l/h: ref. 2.640-689. Para HD 10/25 SX: ref. 2.640-694; para HD 13/18 SX: ref. 2.640-695. Para HD 1000 Si: ref. 2.640-902.

MANUAL DE USUARIO EASY-FOAM-SET KARCHER

1b) Montaggio con HD 10/25 SX, HD 13/18 SX

Detergente a schiuma, alcalino

Enaras de su seguridad.

Aplicación

• Antes de puner en marcha laquina hay que comprobar si seswanae en estado reglamentario y conforme a las normas de seguridad. No la utility si no está en perfecto estado.
• No realiceaculars de modificacion en laquina.

Operación

• No introduzca nunca la mano en el chorro a presión.
• No dirija nunca el chorro de la boquilla hacía personas o animales.

Indicaciones importantes

Antes deponer en marcha laquina,leacn esmero la informacion consignada enlas instrucciones de manejo.

Avise en seguida a su distribuidor si laquina llega con daños de transporte.

Deshágase del embalaje compleindo las normas medioambienteles

Los materiales de embalaje son reciclables. Por favor, no tire el embalaje al cubo de basura; entrada para su reciclaje.

Deshágase de los aparatos viejosoompliendo las normasmedioambienteles

Los aparatos viejos tienen aun materiales valiosos reciclables que debieran aprovecharse al máximo. Evite el contacto de baterías, aceites y materias semejantes con el medioambiente. Deshagase de los aparatos viejos recurriendo a sistemas colectores apropiados.

Uso conforme a los fines

• El Foam-Set sirve para limpiar y desinfectar superficies de suelos, paredes ymaids en combinacion con un equipo de limpieza a alta presion.
• Basta con dosificar el deterrente al 5% .
• La presión del agua no debe sobrepasar los 25 MPa (250 bares).
• La temperatura del agua no debe ser mayor de 50^ .
• El caudal del agua debe ser de 500 l/h (8,3 l/min) como微量元素.
• La longitud de la manguera para alta presión sera de 20 m como máximo.
• Elemple de limpiadores alcalinos de cloro provoca un desgaste mayor del Foam-Set.

Montaje

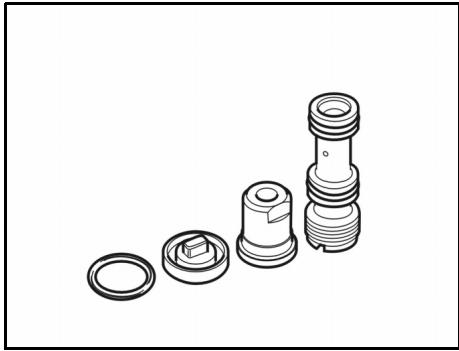

Accesorios indispensables

• Pida un paquete de boquillas adiconiales para adaptar el Foam-Set a los differentes modelos de limpiadores a alta presión:

para HD 10/25 SX 2.640-694

para HD 13/18 SX 2.640-695

Paquetes de boquillas para otros modelos sinizar ambor portamanguera con caudales de:

más de 500 - 600 l/h (más de 8,3 - 10 l/min) 2.640-870

más de 600 - 700 l/h (más de 10 - 11,8 l/min) 2.640-687

más de 700 - 1000 l/h (más de 11,6 - 16,6 l/min) 2.640-688

más de 1000 - 1300 l/h (más de 16,6 - 21,6 l/min) 2.640-689

HD 1000 Si 2.640-902

1. HD-Montaje del injector

• El inyector de alta presión aspira el detergente y lo mezcla con elchorro de agua.
• El efecto de succion se produce solo una vez montada la boquilla de alta presión incluida en el paquete.

1a) Montaje con máquinas sin calentamento sin tambor portamanguera

Desconecte el limpiador a alta presión.
Corte el suministro de agua y electricidad.
- Quite la presión abriendo la pistola atomizada.

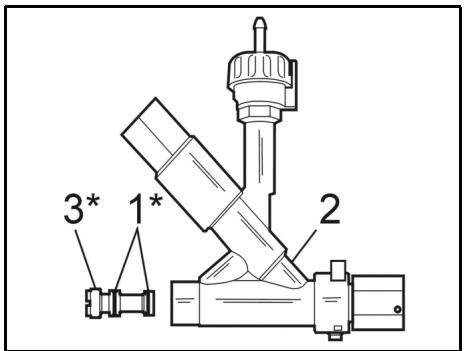

* Componentes del paquete de boquillas

Proceda a calar los anillos tóricos (1) en el inserto de inyector (3) y aplique una Fiona capa de grasa de silicona.
Meta empujando el inserto de inyector en la caja para inyectores (2). Asegure el inserto apltando a pulso con un destornillador plano 12x2.

Desatomille la manguera (4) hastaSeparateda de la calidad del limpiador a alta presión.
Atornille el inyector (2) a la salute (5) del equipo de limpieza a alta presión. Apriete la tuerca ciega (max. 10 Nm).
Enrosque la manguera (4) a la calidad del inyector de alta presión (2) a partirá a mano.
Meta la manguera de detergente (6) en el bidón de detergente o en el depóstito de detergente del equipo de limpieza a alta presión.

1b) Montaje en HD 10/25 SX, HD 13/18 SX

Desconecte el limpiador a alta presión.
Corte el suministro de agua y electricidad.
- Quite la presión abriendo la pistola atomizada.

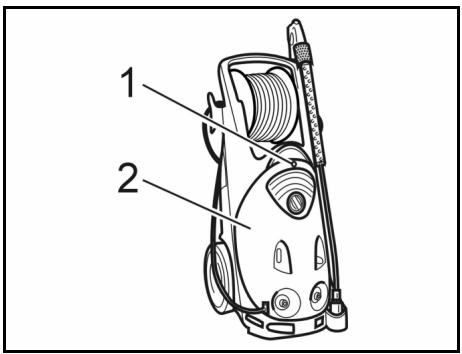

Desenosque el tornillo de fijación (1) de la cubierta.
Retire la cubierta (2) de laquina.

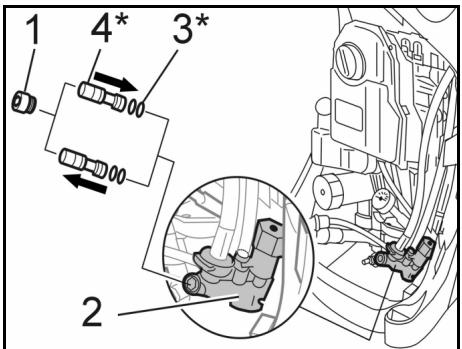

* Componente del paquete de boquillas

Desenosque el tornillo de obturación (1) utilizing una llave SW 8 de hexágono interior.

Desenosque el inserto de injector de série utilizando un destornillador plano 12× 2
Proceda a calar los anillos tóricos (3) en el nuevo inserto de injector perteneciente al juego de boquillas (4) y aplique una Fiona capa de grasa de silicona.
Meta empujando el nuevo inserto de inyector en la caja para inyectores (2). Asegure el inserto apretando a pulso con un destornillador plano 12× 2
Atornille el tornillo de obturacion (1) y apiretelo (10 Nm).

* Componente del paquete de boquillas

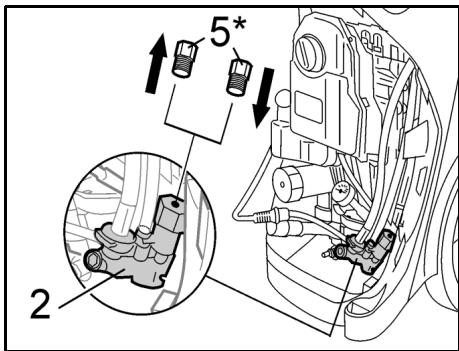

Desenrosque el tornillo tapón (5).
■ Atornille el tornillo tapón adjunto y apriételo bien.
Monte la cubierta de laquina y atornillela bien.

1c) Montaje en máquinas con calentamento

En este caso se aprovecha el sistemas dosificador ya existente en laquina. No hace falta reequipar nada. No hace faltaemployar el inserto de inyctorperteneciente al paquete de boquillas.

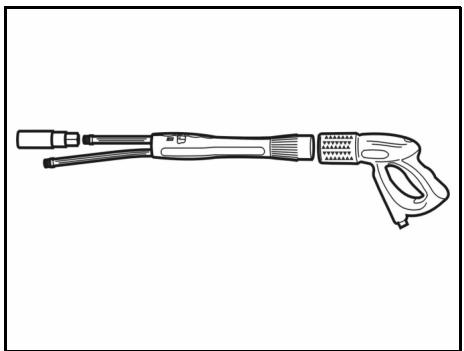

2. Montaje del tubo de chorro variable (sólo en el Inno-Foam-Set)

Desenosque de la pistola atomizada el tubo dechorro (de serie).

Monte el tubo dechorro variable en la pistola.
Monte la boquilla de série para alta presión en el tubo largo del tubo de chorro variable.

3. Montaje de la boquilla espumante

Monte la boquilla espumante según el modelo de Foam-Set
- en el tubo corto del tubo de chorro variable, o
- sustituya la boquilla de series a presión por la boquilla espumante.

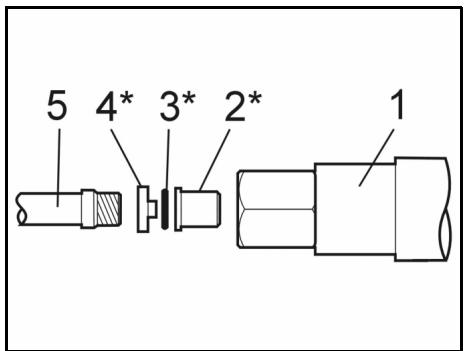

• Componente del paquete de boquillas

• Inserte el anillo tórico (3) en la ranura anular de la pieza moldeada (4).
  Monte la boquilla parachorro circular (2) en la espiga de la pieza moldeada.
  Inserte la boquilla con la pieza moldeada en la boquilla espumante.

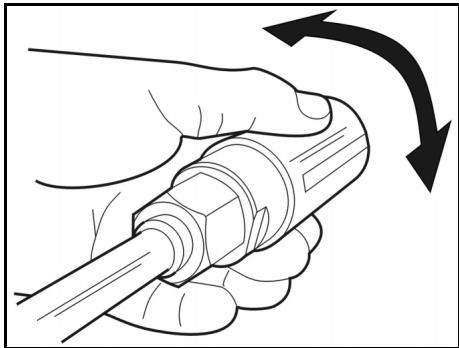

  Enrosque la boquilla espumante premontada (1) en el tubo de chorro (5) y asegúrela con la llave de boca SW 27.

Detergente recomendados

RM 57 ASF

Detergente espumoso, neutro

Detergente espumoso para sucidad ligera con contenido de grasa, aceite o albúmina.

RM 58 ASF

Detergente espumoso, alcalino

Detergente espumoso para azulejos, baldosas y contentedes.

RM 59 ASF

Detergente espumoso, acido

Detergente espumoso para limpiar azulejos, superficies de acero fino y contenedores.

RM 735

Desinfectante.

Desinfectante neutro, - bactericida/ fungicida / virucida.

Funcionamento

Ponga en servicios el limpiador a alta presión de laforma acostumbrada.
Adapte el tubo dechorro variable a la boquilla espumante (solo en Inno-Foam-Set)mantiendo cerrada la pistola atomizada.

Aviso:

Ponga siempre en su posicion terminal el interruptor del tubo de chorro variable.

Si va a utiliser una pistola Servopress, ajustela a pleno caudal.

Abra la pistola atomizada.

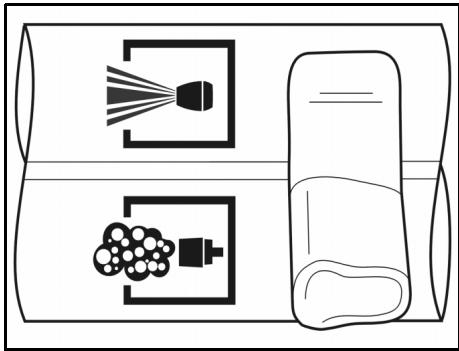

Ajuste achorro espumante en abanico girando la cubierta de la boquilla.

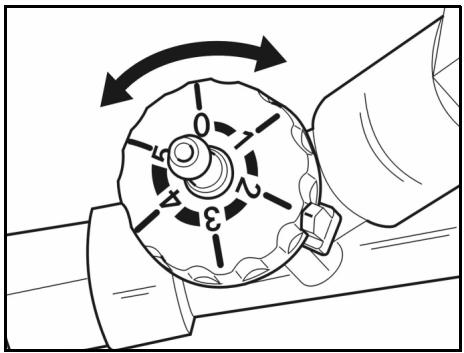

Ajuste de la dosificacion del detergente
- en la valvula dosificadora del inyector,
- en máquinas con calentimiento y HD 10/25 SX; en HD 13/18 SX, en la valvula dosificadora de detergente del limpiador a alta presión.

Tabla de dosificaciones de detergente (para máquinas con inyector除外)

Porcentaje de detergente en elchorro de agua segun领先地位 de la valvula dosificadora del inyector:

Después de cada limpieza

Ponga en cero la dosificacion de detergente.
Aclare la boquilla espumante durante 2关键时刻.

Aviso:

Si la boquilla espumante no se enjuaga despues de su uso, se pueda quedar pegada o se pueda producir un mayor desgaste.

Avería

Laquina aspira detergente pero no sale espuma.

Causa

La rejilla de acero inoxidable de la boquilla está atascada o calcificada.

Remedio

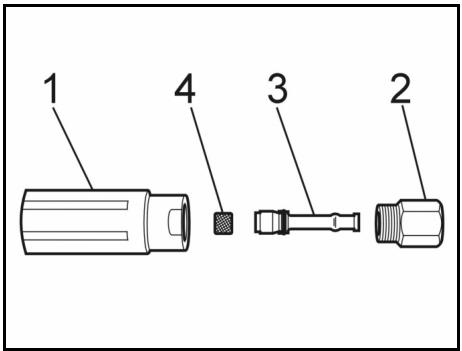

Desenosque la boquilla espumante (1), SW 32, del portaboquillas (2), SW 27.
Saque la boquilla (3) Venturi.
Extraiga la rejilla de acero (4) inoxidable.
Limpie la rejilla de acero inoxidable 10 Minutes en agua hiriendo o déjela toda la noche en un bajo ultrasonico.

3. Montar o bocal de espuma

Detergentes desinfectantes.

Detergentes desinfectantes neutros, - bactericidas / fungicidas / e anti-virus.

Servico
