Producttype	Schuimset voor hogedrukreiniger
Merk	KÄRCHER
Model	EASY-FOAM-SET
Categorie	Reinigingsaccessoires
Maximale waterdruk	250 bar (25 MPa)
Maximale watertemperatuur	50 °C
Minimaal waterdebiet	500 l/u (8,3 l/min)
Maximale hogedrukslanglengte	20 m
Dosering reinigingsmiddel	5% aanbevolen
Belangrijkste functies	Reinigen en desinfecteren van vloeren, muren en machines met schuim
Toepassing	Met hogedrukreiniger, geschikt voor vuil met vet, olie, eiwitten
Compatibele reinigingsmiddelen	RM 57 ASF (neutraal), RM 58 ASF (alkalisch), RM 59 ASF (zuur), RM 735 (desinfecterend)
Incompatibiliteit	Alkalisch chloorreiniger (hoge slijtage)
Materiaal schuimstraalpijp	Roestvrijstalen rooster
Onderhoud	Spoel de schuimstraalpijp 2 minuten na elk gebruik
Reiniging van het rooster	10 minuten in kokend water of een nacht in een ultrasoonbad
Veiligheid	Niet op personen of dieren richten; lees de handleiding voor gebruik
Benodigde extra onderdelen	Sproeierpakket (afhankelijk van debiet, ref. 2.640-xxx)
Montagetype injector	Op de hogedrukuitgang van de reiniger, met O-ringen en siliconenvet
Dosering instellen	Doseerklep op injector of op reiniger (afhankelijk van model)

Veelgestelde vragen - EASY-FOAM-SET KARCHER

Welke hogedrukreinigers zijn compatibel met de EASY-FOAM-SET?

De schuimset is compatibel met hogedrukreinigers die aan de volgende voorwaarden voldoen: max druk 250 bar, max temperatuur 50 °C, min debiet 500 l/u en max hogedrukslang 20 m. Een sproeierpakket aangepast aan het debiet van uw apparaat is nodig (referenties afhankelijk van het debiet).

Hoe installeer ik de hogedrukinjector op een reiniger zonder haspel?

Nadat u de reiniger buiten dienst heeft gesteld en de stroomtoevoer heeft onderbroken, schroeft u de hogedrukslang los van de hogedrukuitgang. Schroef de hogedrukinjector op de uitgang en schroef vervolgens de slang weer op de injector. Steek de aanzuigslang in het productvat. Draai de aansluitingen met de hand vast (max 10 Nm).

Hoe stel ik de dosering van het reinigingsmiddel in?

De dosering wordt ingesteld via de doseerklep op de injector (voor externe montage) of op de hogedrukreiniger (voor de modellen HD 10/25 SX, HD 13/18 SX en verwarmde apparaten). Draai aan de klep om de verhouding van het product in de waterstraal aan te passen.

Waarom wordt er geen schuim gevormd terwijl het product wordt aangezogen?

De waarschijnlijke oorzaak is een verstopt of verkalkt roestvrijstalen rooster in de schuimstraalpijp. Om dit te verhelpen, schroeft u de straalpijp los, verwijdert u het rooster en reinigt u het 10 minuten in kokend water of laat u het een nacht weken in een ultrasoonbad.

Hoe monteer ik de schuimstraalpijp op de lans?

Plaats de O-ring in de groef van het gietstuk. Monteer de omnidirectionele hogedrukstraalpijp op de nippel en steek vervolgens het geheel in de schuimstraalpijp. Schroef de voorgemonteerde schuimstraalpijp op de sproeilans en draai deze volledig vast met een 27-sleutel.

Welke veiligheidsmaatregelen moeten worden genomen?

Grijp nooit in de hogedrukstraal en richt de straal niet op personen of dieren. Het apparaat mag niet worden gebruikt als het niet in perfecte staat is. Er mogen geen wijzigingen aan de machine worden aangebracht.

Hoe onderhoud ik de schuimset na gebruik?

Stel na elk gebruik de productdosering in op 0 en spoel de schuimstraalpijp 2 minuten met schoon water. Dit voorkomt verstopping of voortijdige slijtage van de straalpijp.

Welke schuimreinigingsmiddelen raadt u aan?

KARCHER beveelt de volgende producten aan: RM 57 ASF (neutraal voor lichte vervuiling), RM 58 ASF (alkalisch voor tegels en containers), RM 59 ASF (zuur voor roestvrij staal en containers) en RM 735 (neutraal desinfectiemiddel). Vermijd alkalische chloorreinigers die slijtage versnellen.

Is de schuimset geschikt voor verwarmde apparaten (warm water)?

Ja, maar het ingebouwde doseersysteem van het verwarmde apparaat wordt gebruikt; er is geen aanpassing van de injector nodig. De injectorinsert van het sproeierpakket wordt in dit geval niet gemonteerd.

Welke sproeierpakketten zijn nodig afhankelijk van het debiet van de reiniger?

Afhankelijk van het debiet: van 500 tot 600 l/u: ref. 2.640-870; van 600 tot 700 l/u: ref. 2.640-687; van 700 tot 1000 l/u: ref. 2.640-688; van 1000 tot 1300 l/u: ref. 2.640-689. Voor HD 10/25 SX: ref. 2.640-694; voor HD 13/18 SX: ref. 2.640-695. Voor HD 1000 Si: ref. 2.640-902.

GEBRUIKSAANWIJZING EASY-FOAM-SET KARCHER

Voor gebruik要去en gecontroleerd of de machine en de bijbehorende inrichtingen geen gebreken vertonen en veilig werken. Wanner de machine gebreken vertoont, mag deze nicht worden gebruikt.
Ermogen geen wijzigingen aan demachinemuitgevoerd worden.

Bediening

• Nooit in de hagedrukstraal grijpen.
• Richt de sproeierstraal nooit op personen of dieren.

Belangrijke aanwijzingen

Lees voordat u het apparaat in gebruik neemt de informatie in de handleiding zorgvuldig door.

Bij transportschade direct handelaar informeren.

Gooi de verpakking weg volgens de milieuvoorschriften

De verpakkingsmaterialen können worden gerecycled. Gooi de verpakking Niet met het huisvuil weg maar zorg dat deze gerecycled kan worden.

Gooi oude apparaten op een milieubewuste wijze weg

Oude apparaten bevatten waardevolle materialen die gerecycled können worden. Batterijen, olie en gelijksoortige stoffen mooten nicht in het milieuterechtkommen. Geef oude apparaten waarom op een verzamelplaats af.

Beoogd gebruik

• De foam-set is geschikt voor het reinigen en desinfecteren van vloeren, wanden en machines samen met een hogedrukreiniger.
• Een reinigingsmiddeldosering van 5% is voldoende.
• De waterdruk mag Niet meer dan 25 MPa (250 bar) bedragen.
• De watertemperatuur mag nicht meer dan 50^ bedragen.
• De waterdoorstroom moet minstens 500 l/h (8,3 l/min) bedragen.
• De hagedrukslang mag Niet langer dan 20m ল.
• Het gebruik van chlooralkalische reinigingsmiddelen leidt tot verhoogdsSlijtage van de foam-set.

Montage

Noodzakelijktoebehoren

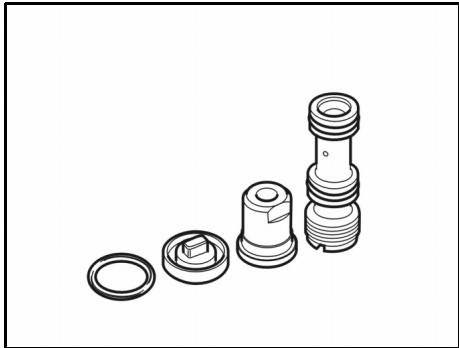

• Om de foam-set aan de betreffende hagedrukreiniger aan te passen moet bovendien een mondstukpakket besteld worden:

voor HD 10/25 SX 2.640-694

voor HD 13/18 SX 2.640-695

Mondstukpakketten voor andere hogedrukreinigers zonder slangtrommel met een doorstroomhoeveelheid van:

boven 500 tot 600 l/h (boven 8,3 tot 10 l/min) 2.640-870

boven 600 tot 700 l/h (boven 10 tot 11,8 l/min) 2.640-687

boven 700 tot 1000 l/h (boven 11,6 tot 16,6 l/min) 2.640-688

boven 1000 tot 1300 l/h (boven 16,6 tot 21,6 l/min) 2.640-689

HD 1000 Si 2.640-902

1. HD-injector monteren

• De HD-injector zuigt reinigingsmiddel aan en mangeit dit met de waterstraal.
• De zuigwerking ontstaat alleen bij gemonteerd HD-rondstraalmondstuk uithet mondstukpakket.

1a) Montage bij onverwarmde apparaten zonder slangtrommel

Hogedrukreiniger uitschakelen.
Stroom- en watertoevoer onderbreken.
Druk door openen van handspuitpistool afbouwen.

* Onderdeel van het mondstukpakket

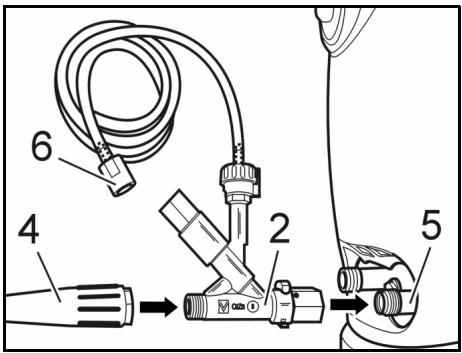

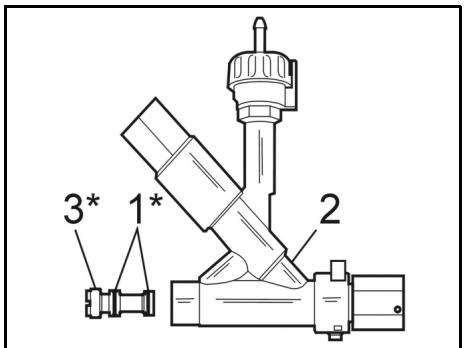

• O-ringen (1) op het injectorintzetstuk (3) schuiven en dun met siliconenvet insmeren.
  Injectorinzetstuk in het injectorhuis (2) schuiven. Injectinzetstuk met een platte schroevendraaier 12x2 handvast aandraaien.

Hogedrukslang (4) van de hogedrukuitgang van de hogedrukreiniger aftschroeven.
- HD-injector (2) op de hagedrukuitgang (5) van de hagedrukreiniger schroeven. Dopmoer vasttrekken (max. 10 Nm).
Hogedrukslang (4) op de uitgang van de HD-injector (2) schroeven en met de hand aantrekken.
■ Reinigungsmiddel-zuigslang (6) in de reingigungsmiddeljerrycan of reinigungsmiddeltank van de hogedrukreiniger doen.

1b) Montage bij HD 10/25 SX, HD 13/18 SX

Hogedrukreiniger uitschakelen.
Stroom- en watertoevoer onderbreken.
Druk door openen van handspuitpistool afbouwen.

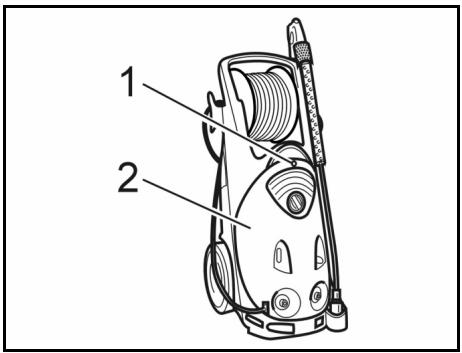

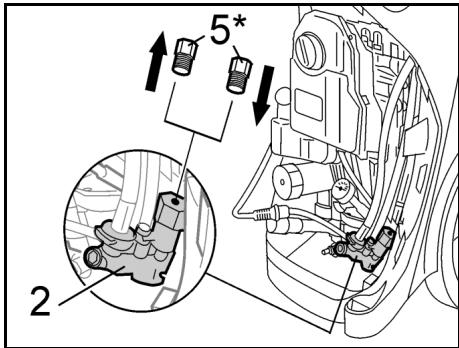

■ Bevestigingschroef (1) van de kap eruit draaien.
Kap (2) van het apparatusafhalen.

* Onderdeel van het mondstukpakket

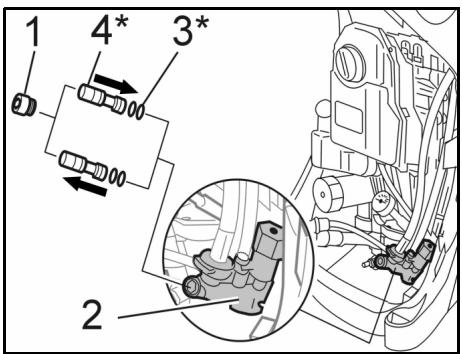

Afdichtschoef (1) met inbussleutel maat 8 eruit schroeven.

Standaardinjectorinzetuk met een platte schroevendraaier 12x2 eruit schroeven.
- O-ringen (3) op het neue injectorintzetak uit de mondstukset (4) schuiven en dun met siliconenvet insmeren.
Nieuw injectorinzetstuk in het injectorhuis (2) schuiven. Injectinzetstuk met een platte schroevendraaier 12x2 handvast aandraaien.
Afdichtschoef (1) er indraaien en vasttrekken (10 Nm).

* Onderdeel van het mondstukpakket

■ Afsluitschroef (5) eruit schroeven.
Meegeleverde aufsuitschroef erin draaien en vast aantrekken.
Kap van het apparaat erop zetten en vastschroeven.

1c) Montage bij verwarmde apparaten

Hier worden het reeds in het apparaat voorhanden doseersysteme gebruikt. Er is geen ombouw nodig. Het injectorinzetstukuit het spreierpakket is Niet nodig.

2. Omschakelbare straalbuis monteren (alleen bij Inno-Foam-Set)

Standaardstraßeuis van het handspuitpistol aftschroeven.

• Omschakelbare straalbuis op het handspuittpistol monteren.
  Standaardhogedruksproeier op de lange buis van de omschakelbare straalbuis monteren.

3. Schuimmondstuk monteren

Schuimmonstuk naargelang foamset monteren.
- op de korte buis van de omschakelbare straalbuis, of
- standaardhogedrukmondstuk door schuimmondstuk verrangen.

• Onderdeel van het mondstukpakket

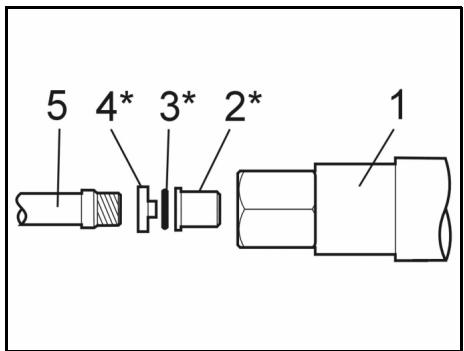

O-ring (3) in de ringgroef van het vormdeel (4) leggen.
- HD-rondstraalmondstuk (2) op de tap van het vormdeel zetten.
Mondstuk met vormdeel in het schuimmondstuk zetten.
Voorgemonteerd schuimmonstuk (1) op de straalbuis (5) schroeven en met steeksleutel maar 27 vasttrekken.

Aanbevolen reinigingsmiddelen

RM 57 ASF

Schuimreiniger, neutraal

Schuimreinigingsmiddel voor lichte vet-, olie- en eiwithoudende verontreinigingen.

RM 58 ASF

Schuimreinigingsmiddel voor het schoonmaken van vloertegels, wandtegels en containers.

RM 59 ASF

Schuimreiniger, zuur

Schuimreinigingsmadel voor het

schoonmaken van vloertegels,

roestvrijstalen oppervlakken en containers.

RM 735

Desinfecteringsmiddel.

Neutraal desinfectiemiddel, -

bacteriendodend / schimmeldodend / virusdodend.

Gebruik

Hogedrukreiniger zoals normal in gebruik nemen.

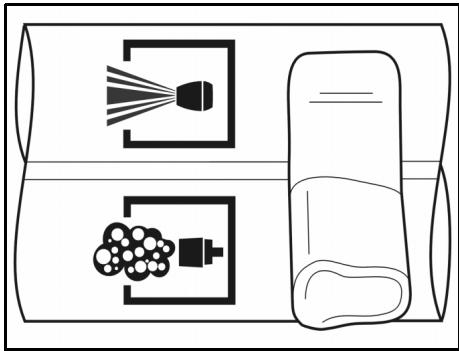

■ Omschakelbare straalbuis (alleen Inno-Foam-Set) bij gesloten handspuitpistol op het

schuimmondstuk instellen.

Opmerking:

Schakelaar op omschakelbare straalbuis altijd op de eindstand zetten.

Bij gebruik van een servopress-pistool dit op de volle waterhoeveelheid instellen.

Handspuitpistol openen.

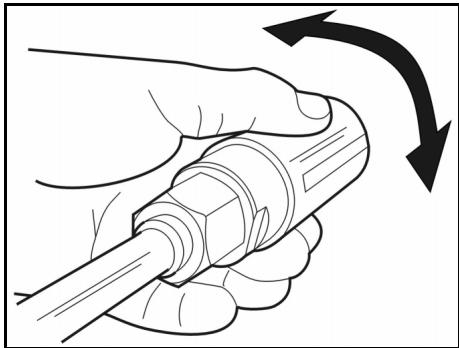

Schuimstraal juist instellen door het mondstukhuis te verdraaien.

Reinigingsmiddeldosering instellen
- op het doseerventiel van de injector,
- bij verwarmde apparaten en HD 10/25 SX, HD 13/18 SX op het reinigingsmiddel-doseerventiel van de hogedrukreiniger.

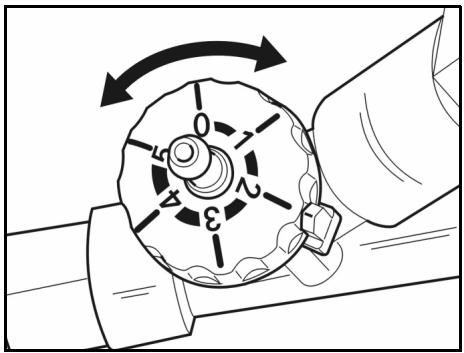

Tabel reinigingsmiddeldosering (voor apparaten met externe injector)

Aandeel reinigingsmiddel in de waterstraal afhankelijk van de stand van het doseerventiel op de injector:

• Dosering van het reinigingsmiddel op 0 zetten.
  Schuimmondstuk 2 minutes lang schoonspoelen.

Opmerking:

Wanneer de schuimdouce na het gebruik Niet gespoeld worden, kan dit tot verkleven of verhoogde slijtage leiden.

Storing

Geen schuim, hoewel reinigingsmiddel aangezogen worden.

Oorzaak

Roestvrijstalen rooster in het schuimmondstuk dichtgeplakt of verkalkt.

Oplossing

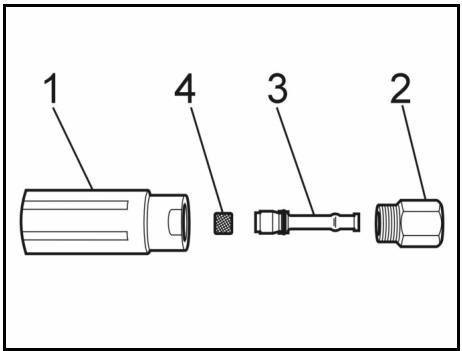

Schuimmondstuk (1), maat 32, van de mondstukdrager (2), maat 27; afschroeven.
Venturibuis (3) eruit nemen.
Roestvrijstalen rooster (4) eruit trekken.
Roestvrijstalen rooster 10 minutes in kokend water of 's nachts in ultrasoonbad reinigen.

(over 8,3 till 10 l/min) 2640-870

over 600 till 700 l/h

(over 10 till 11,8 l/min) 2640-687

over 700 till 1000 l/h

(over 11,6 till 16,6 l/min) 2640-688

over 1000 till 1300 l/h

(over 16,6 till 21,6 l/min) 2640-689

HD 1000 Si 2.640-902

1. HD-Montera injektorn
