| Type de produit | Ballon d'eau chaude sanitaire à chauffage indirect |
| Marque | VAILLANT |
| Modèle | VIH CB 75 |
| Capacité nette du ballon | 68 L |
| Contenance en eau de chauffage | 3,5 L |
| Pression de service admissible (eau ballon) | 10 bars |
| Pression de service admissible (eau chauffage) | 13 bars |
| Température maximale de l'eau de chauffage | 85 °C |
| Température maximale du ballon | 75 °C |
| Température de réglage usine | 60 °C |
| Consommation d'énergie en veille | 0,95 kWh/24h |
| Dimensions (H x L x P) | 720 x 440 x 400 mm |
| Raccordements eau froide/eau chaude | Rp 3/4 |
| Raccordements départ/retour | Rp 3/4 |
| Poids à vide | 55 kg |
| Poids en fonctionnement | 120 kg |
| Matériau de la cuve | Acier émaillé |
| Anode de protection | Magnésium |
| Isolation thermique | Polyuréthane sans CFC |
| Fixation | Murale (barrette d'accrochage fournie) |
| Utilisation conforme | Chauffage de l'eau sanitaire jusqu'à 75 °C |
| Garantie constructeur (France/Belgique) | 2 ans |
| Entretien recommandé | Annuel par un professionnel agréé |
| Nettoyage intérieur | Possible, avec contrôle de l'anode |
FOIRE AUX QUESTIONS - VIH CB 75 VAILLANT
Questions des utilisateurs sur VIH CB 75 VAILLANT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chaudière murale à gaz au format PDF gratuitement ! Retrouvez votre notice VIH CB 75 - VAILLANT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil VIH CB 75 de la marque VAILLANT.
MODE D'EMPLOI VIH CB 75 VAILLANT
Ballon d'eau chaude sanitaire
VIH CB 75
Table des matières
1 Remarques relatives à la documentation...... 2 1.1 Rangement des documents 2 1.2 Symboles utilisés 2 2 Description de l'appareil 2 2.1 Plaque signalétique 2 2.2 Utilisation conforme de l'appareil 2 2.3 Construction 2 3 Sécurité 3 4 Utilisation 3 4.1 Mise en fonctionnement 3 4.2 Consignes de réglage 3 4.3 Entretien 4 5 Entretien 4 6 Garantie 4 6.1 Garantie constructeur (France) 4 6.2 Conditions de garantie (Belgique) 4 7 Recyclage et mise au rebut 4 7.1 Appareil 4 7.2 Emballage 5
1 Remarques relatives à la documentation
Les indications suivantes vous guideront à travers l'ensemble de la documentation.
D'autres documents sont valables en complément de cette notice d'emploi et d'installation.
Nous déclinons toute responsabilité pour les dommages liés au non-respect des notices.
1.1 Rangement des documents
Veuillez conserver cette notice d'emploi et d'installation ainsi que tous les documents d'accompagnement applicables afin qu'ils soient à disposition en cas de besoin.
Remettez-les au nouvel utilisateur en cas de déménagement ou de vente de l'appareil.
1.2 Symboles utilisés
Lors de l'utilisation de l'appareil, veuillez observer les consignes de sécurité stipulées dans la présente notice !
Vous trouverez ci-après la signification des différents symboles utilisés dans le texte :
Danger!
Danger de mort et risque d'accident corporel!
Danger!
Risque de brûlures!
Attention!
Danger potentiel pour le produit et l'environnement !
Remarque!
Informations et remarques utiles.
- Ce symbole indique une activité nécessaire
2.1 Plaque signalétique
La plaque signalétique du gallon d'eau chaude Vaillant est apposée en usine sur la face inférieure de l'appareil.
2.2 Utilisation conforme de l'appareil
Le gallon d'eau chaude sanitaire Vaillant VIH CB 75 est fabriqué selon les techniques et les règles de sécurité en vigueur. Une utilisation non-conforme peut néanmoins constituer une source de danger pour la vie et la santé de l'utilisateur ou de tiers, endommager l'appareil comme d'autres matériels.
Attention!
L'appareil doit uniquement être utilisé pour chauffer l'eau sanitaire. Dans la mesure où l'eau ne satisfait pas aux exigences de l'ordonnance relative à l'eau potable, l'appareil risquerait d'être endommagé par la corrosion.
Le gallon d'eau chaude sanitaire Vaillant VIH CB 75 sert exclusivement à l'alimentation en eau sanitaire chauffée à concurrence de 75°C dans les foyers et les entreprises. Il ne doit pas être utilisé à d'autres fins.
Attention!
Toute utilisation abusive est interdite.
Toute autre utilisation est considérée comme non-conforme. Le constructeur/fournisseur décline toute responsabilité pour les dommages en résultat. L'utilisateur en assume alors l'entière responsabilité.
L'utilisation conforme de l'appareil comprend également le respect de la notice d'installation et des conditions d'inspection et d'entretien.
Seul un professionnel qualifié, tenu responsable du respect des prescriptions, règles et directives en vigueur, est autorisé à installer le gallon d'eau chaude sanitaire Vaillant VIH CB 75.
2.3 Construction
Le ballon d'eau chaude sanitaire Vaillant VIH CB 75 est un ballon à chauffage indirect en acier à fixation murale dont la face au contact de l'eau sanitaire est émaillée. Afin de protéger le récipient contre la corrosion, il est équipé d'une anode de protection en magnésium.
Les dimensions et le design sont adaptés aux appareils ecoTEC.
L'isolation en polyuréthane sans CFC garantit l'isolation thermique.
Le gallon est raccordé au réseau d'alimentation en eau par le biais du raccord eau froide et aux points de puissance par le biais du raccord eau chaude. Lorsque de l'eau chaude est prélevée sur un point de puissance, de l'eau froide est rajoutée dans le ballon et y est chauffée à la température programmée à l'aide du régulateur de l'appareil de chauffage.
Régulation du gallon
Lorsque l'appareil de chauffage est équipé d'un régulateur barométrique calorMATIC 400 ou d'un thermostat d'ambiance calorMATIC 360, la régulation du gallon s'effectue au moyen du système électronique de l'appareil de chauffage.
Soupape de sécurité et conduite de décharge
Le volume de l'eau augmente lorsqu'elle est chauffée dans un gallon; chaque gallon doit donc être équipé d'une soupape de sécurité et d'une conduite de décharge.
Risque de brûlure!
Pendant le chauffage, de l'eau chaude s'écoule de la conduite de décharge. La conduite de décharge doit aboutir à un emplacement où elle ne présente aucun danger pour personne. Ne fermez jamais la soupape de sécurité ou la conduite de décharge. Le gallon pourrait sinon exploser.
Risque de brûlure!
Avec le gallon VIH CB 75, la température de l'eau peut atteindre 85°C au niveau des points deuisage.
Risque de gel
Lorsque le ballon se trouve dans une pièce non chauffée et qu'il n'est pas utilisé durant une période prolongée (pendant les vacances d'hiver, etc.), vous devez complètement le vider.
Modifications
Il est interdit de réaliser des modifications sur le gallon ou le régulateur, les conduites d'alimentation en eau et en courant, la conduite de décharge ou la soupape de sécurité pour l'eau du gallon.
Fuites
En présence de fuites au niveau des conduites d'eau chaude installées entre le ballon et le point de raccordage,
fermez le robinet d'arrêt d'eau froide sur le groupe de sécurité entre le ballon et le branchement d'immeuble et faites appel à votre installateur sanitaire/agréé pour les réparations.
4.1 Mise en fonctionnement

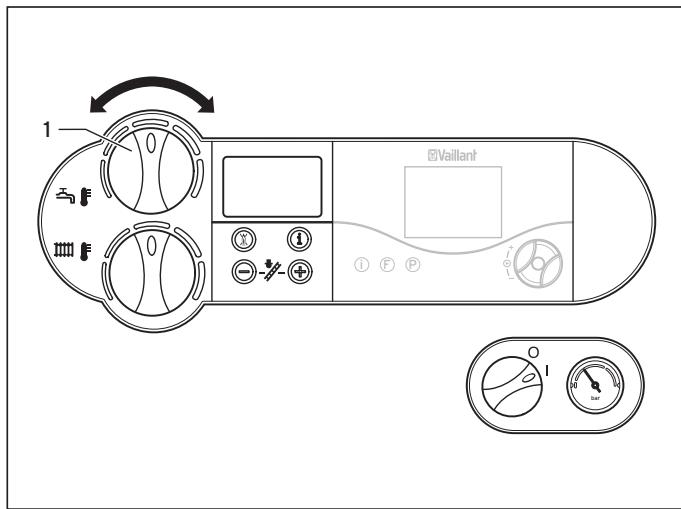

Fig. 4.1 Réglage de la température de l'eau (exemple : ecoTEC)
Avant la première (ou nouvelle) mise en fonctionnement, ouvre toujours un point de fuite afin de vérifier que le ballon est rempli d'eau et que le robinet d'arrêt d'eau froide est bien ouvert.
Procédez ensuite comme suit :
Assurez-vous que l'appareil de chauffage est opérationnel. - Réglez la température de l'eau du gallon : le sélecteur de température (1) vous permet de modifier la température programmée :
butée à gauche, 15°C env.,
butée à droite, 70 °C env.
Conformément à la loi sur les économies d'énergie, la température du gallon est réglée en usine à 60°C.
Pour les besoins courants en eau, ce réglage garantit une hygiène et une rentabilité maximales. Lorsque la teneur en calcaire de l'eau est très élevée, cela ralentit notamment la formation de calcaire.
- Mettre l'appareil de chauffage en marche.
Remarque!
Lors de sa première utilisation et après des arrêts prolongés, la capacité maximale du ballon n'est disponible qu'après un temps d'attente.
4.2 Consignes de réglage
Pour des raisons d'économie et d'hygiène (légionnelles, etc.), nous préconisons de régler la température de l'eau à 60°C. Avec les installations munies de longues conduites, la température minimale de l'eau doit être supérieure ou égale à 60°C. Cela est également valable pour les
installations disposant de plusieurs ballons lorsque leur capacité totale est supérieure à 400 l.
4.3 Entretien
Pour nettoyer les éléments extérieurs du gallon, un chiffon humide éventuellement imbibé d'eau savonneuse suffit.
Pour ne pas endommager l'habillage de votre appareil, n'utilisez jamais des détergents abrasifs ou des solvants (abrasifs de tous genres, essence et autres).
En fonction de la qualité de l'eau, il est recommandé de rincer le ballon à intervalles réguliers.
5 Entretien
La réalisation annuelle des travaux d'entretien par votre installateur sanitaire agréé garantit une disponibilité permanente, un fonctionnement fiable ainsi qu'une grande longévité de votre installation.
Lorsque les travaux d'entretien ne sont pas effectués ou qu'ils ne sont pas effectués correctement, cela peut altérer la sécurité d'exploitation de l'appareil et promettre la sécurité des personnes et du matériel !
Ne tentez donc jamais de réaliser vous-même les travaux d'entretien sur l'appareil. Confiez ces travaux à un installateur sanitaire agréé.
Nous vous recommandons de conclure un contrat d'entretien avec votre installateur sanitaire agréé.
Lorsque la teneur en calcaire de l'eau est très élevée, il est recommandé de détartrer régulièrement le ballon.

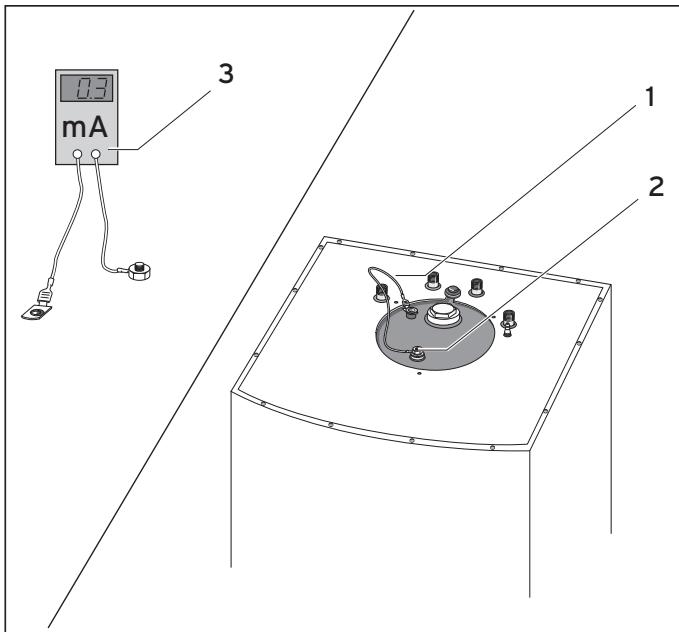

La durée de vie de l'anode de protection en magnésium s'élève à 3 ans env. Contrôler son état lors de chaque opération d'entretien (une fois par an).
6.1 Garantie constructeur (france)
Nous assurons la garantie des appareils Vaillant dans le cadre de la législation en vigueur (loi 78-12 du 4/10/78).
utilisation (circulaire ministérielle du 09/08/78 - JO du 13/09/78).
6.2 Conditions de garantie (belgique)
La période de garantie des produits Vaillant s'élève à 2 ans omnium.
La garantie est valable dans la mesure où les conditions suivantes sont remplies :
- L'appareil doit avoir été installé par un professionnel qualifié qui, sous son entière responsabilité, aura veillé à respecter les normes et réglementations en vigueur pour son installation.
- Seuls les techniciens d'usine Vaillant sont habilités à effectuer les réparations ou les modifications apportées à un appareil au cours de la période de garantie afin que celle-ci reste valable. Si d'aventure une pièce non d'origine avait été montée dans l'un de nos appareils, la garantie Vaillant serait automatiquement annulée.
- Afin que la garantie puisse prendre effet, la fiche de garantie doit être dûment complétée, signée et affranchie avant de nous être retournée au plus tard quinze jours après l'installation!
La garantie est exclue lorsque le mauvais fonctionnement de l'appareil résulte d'un mauvais réglage, de l'utilisation d'une source d'énergie inappropriée, d'une installation mal conçue ou défectueuse, du non-respect des instructions de montage jointes à l'appareil, d'une infraction aux normes relatives à l'installation, des types de locaux ou de ventilation, d'une négligence, d'une surcharge, des conséquences du gel ou de toute usure normale ou de tout acte de force majeure. En tel cas, nos prestations et pièces fournies seront facturées. Lorsqu'une facture est établie conformément aux conditions générales du service d'entretien, celle-ci est toujours adressée à la personne qui a demandé l'intervention et/ou à la personne chez qui le travail a été effectué sauf accord écrit préalable divergeant (locataire, propriétaire, syndic, etc.) d'une personne acceptant explicitement la prise en charge de cette facture. Le montant de la facture devra être acquitté comptant auprès du technicien ayant effectué la prestation. La mise en application de la garantie exclut tout paiement de dommages et intérêts suite à un préjudice quelconque. Pour tout litige, seuls les tribunaux du district du siège social de notre société sont compétents.
7 Recyclage et mise au rebut
Aussi bien le ballon d'eau chaude VIH CB 75 que son emballage de transport se composent essentiellement de matériaux recyclables.
7.1 Appareil
Les ballons d'eau chaude sanitaire défectueux tout comme leurs accessoires ne doivent pas être éliminés avec les ordures ménagères. Veillez à ce que l'appareil
usage et les accessoires installés soient mis au rebut conformément aux prescriptions en vigueur.
7.2 Emballage
Veillez à ce que l'emballage soit recyclé conformément aux prescriptions en vigueur.
Remarque!
Veuillez respecter les prescriptions légales en vigueur dans votre pays.
Pour l'installateur
Notice d'installation
uniSTOR
Ballon d'eau chaude sanitaire
VIH CB 75
Table des matières
1 Remarques relatives à la documentation...... 2 1.1 Rangement des documents 2 1.2 Symboles utilisés 2
2 Description de l'appareil 2 2.1 Plaque signalétique 2 2.2 Utilisation conforme de l'appareil 2 2.3 Construction 3
3 Consignes et prescriptions de sécurité 3.1 Consignes de sécurité
4 Montage 4 4.1 Colisage et accessoires 4 4.2 Lieu de montage 4 4.3 Montage à côté de l'appareil de chauffage 4 4.4 Montage sous l'appareil de chauffage 4
5. Installation 6
5.1 Accessoires de raccordement 6 5.2 Raccordement à l'appareil de chauffage... 7
6 Mise en fonctionnement 8 6.1 Mise en fonctionnement 8 6.2 Remise à l'utilisateur 8
7 Entretien 8 7.1 Soupape de sécurité 8 7.2 Nettoyage de l'intérieur du ballon 8 7.3 Entretien de l'anode de protection en magnésium 8
Recyclage et mise au rebut 9 8.1 Appareil 9 8.2 Emballage 9
9 Service après-vente et garantie 9
9.1 Service après-vente 9 9.2 Conditions de garantie 9 9.2.1 Garantie constructeur (France) 9 9.2.2 Conditions de garantie (Belgique) 9
10 Caractéristiques techniques. 10
1 Remarques relatives à la documentation
Les indications suivantes vous guideront à travers l'ensemble de la documentation.
D'autres documents sont valables en complément de cette notice d'emploi et d'instruction.
Nous déclinons toute responsabilité pour les dommages liés au non-respect des notices.
1.1 Rangement des documents
Veuillez conserver cette notice d'emploi et d'installation ainsi que tous les documents d'accompagnement applicables afin qu'ils soient disponibles en cas de besoin.
Remettez-les au nouvel utilisateur en cas de déménagement ou de vente de l'appareil.
1.2 Symboles utilisés
Lors de l'installation de l'appareil, veuillez respecter les consignes de sécurité figurant dans la présente notice! Vous trouvez ci-après la signification des différents symboles utilisés dans le texte :
Danger! Danger de mort et risque d'accident corporel!
Danger! Risque de brûlures!
Attention! Danger potentiel pour le produit et l'environnement!
Remarque! Informations et remarques utiles.
- Ce symbole indique une activité nécessaire
2.1 Plaque signalétique
La plaque signalétique du gallon d'eau chaude Vaillant est apposée en usine sur la face inférieure de l'appareil.
2.2 Utilisation conforme de l'appareil
Le gallon d'eau chaude sanitaire Vaillant VIH CB 75 est fabriqué selon les techniques et les règles de sécurité en vigueur. Une utilisation non-conforme peut néanmoins constituer une source de danger pour la vie et la santé de l'utilisateur ou de tiers, endommager l'appareil comme d'autres matériels.
Attention! Les appareils doivent uniquement être utilisés pour chauffer l'eau sanitaire. Dans la mesure où l'eau ne satisfait pas aux exigences de l'ordonnance relative à l'eau potable, l'appareil risquerait d'être endommagé par la corrosion.
Le ballon d'eau chaude sanitaire Vaillant VIH CB 75 sert exclusivement à l'alimentation en eau sanitaire chauffée à concurrence de 75°C dans les foyers et les entreprises. Il doit être utilisé uniquement dans ce but.
Attention! Toute utilisation abusive est interdite.
Toute autre utilisation est considérée comme non-conforme. Le constructeur/fournisseur décline toute responsabilité pour les dommages en résultat. L'utilisateur en assume alors l'entière responsabilité.
Le respect des notices d'emploi et d'installation ainsi que des conditions d'entretien et d'inspection fait également partie de l'usage conforme.
Seul un professionnel qualifié, tenu responsable du respect des prescriptions, règles et directives en vigueur, est autorisé à installer le ballon d'eau chaude sanitaire Vaillant VIH CB 75.
2.3 Construction
Le ballon d'eau chaude sanitaire Vaillant VIH CB 75 est un ballon à chauffage indirect en acier à fixation murale dont la face au contact de l'eau sanitaire est émaillée.
Afin de protégier le récipient contre la corrosion, il est équipé d'une anode de protection en magnésium.
Les dimensions et le design sont adaptés aux appareils ecoTEC.
L'isolation en polystyrène expansé sans CFC garantit l'isolation thermique.
Le gallon est raccordé au réseau d'alimentation en eau par le biais du raccord eau froide et aux points de puissance par le biais du raccord eau chaude. Lorsque de l'eau chaude est prélevée sur un point de puissance, de l'eau froide est rajoutée dans le ballon et y est chauffée à la température programmée à l'aide du régulateur de l'appareil de chauffage.
Régulation du gallon
Lorsque l'appareil de chauffage est équipé d'un régulateur barométrique calorMATIC 400 ou d'un thermostat d'ambiance calorMATIC 360, la régulation du gallon s'effectue au moyen du système électronique de l'appareil de chauffage.
Attention!
Risques de dommages et de blessures en cas d'installation non conforme!
L'installation et la première mise en fonctionnement doivent uniquement être effectués par un installateur sanitaire agréé.
Celui-ci est également responsable de la conformité de l'installation et de la première mise en fonctionnement.
Attention!
Risque d'endommagement du matériel suite à des fuites!
Vous devez remplacer les joints usagés ou endommagés.
Soupape de sécurité et conduite de décharge
Le volume de l'eau augmente lorsqu'elle est chauffée dans un gallon; chaque gallon doit donc être équipé d'une soupape de sécurité et d'une conduite de décharge.
Risque de brûlure!
Pendant le chauffage, de l'eau chaude s'écoule de la conduite de décharge. La conduite de décharge doit aboutir à un emplacement où elle ne présente aucun danger pour personne. Ne fermez jamais la soupape de sécurité ou la conduite de décharge. Le gallon pourrait sinon exploser.
Risque de brûlure!
Avec le ballon VIH CB 75, la température de l'eau peut atteindre 85°C au niveau des points deuisage.
Eau chaude! Risque de brûlures!
Assurez-vous lors de chaque opération d'entretien du bon fonctionnement du groupe de sécurité (cf. notice d'emploi du groupe de sécurité). Le ballon pourrait sinon exploser!
Risque de gel
Lorsque le gallon se trouve dans une pièce non chauffée et qu'il n'est pas utilisé durant une période prolongée (pendant les vacances d'hiver, etc.), vous devez complètement le vider.
Modifications
Il est interdit de réaliser des modifications sur le gallon ou le régulateur, les conduites d'alimentation en eau et en courant, la conduite de décharge ou la soupape de sécurité pour l'eau du gallon.
Fuites
En présence de fuites au niveau des conduites d'eau chaude installées entre le gallon et le point de raccordement, fermez le robinet d'arrêt d'eau froide sur le groupe de sécurité entre le gallon et le branchement d'immeuble et faites appel à votre installateur sanitaire agréé pour les réparations.
4.1 Colissage et accessoires
Fig. 4.1 Colisage
Tableau 4.1 Vue d'ensemble
| Pos. | Quantité | Description |
| 1 | 1 | Appareil |
| 2 | 1 | Notice d'emploi et d'installation |
| 3 | 1 | Barrette d'accrochage |
| sans illustr- ration | 2 | Chevilles et vis |
Accessoires (se sont pas compris dans le colisage)
Bâti d'écartement 105 mm (réf. 0020011856)
Bâti d'écartement 65 mm (réf. 308650)
Tuyauterie du ballon (réf. 0020023158)
4.2 Lieu de montage
Voussousprouvez suspendra leballondeauchaude sanitaire Vaillant VIH CB 75a coté de I'appareil de chauffage (rac-cords en bas) ou le suspendre ou I'installerbout sous I'appareilde chauffage (raccordsen haut).

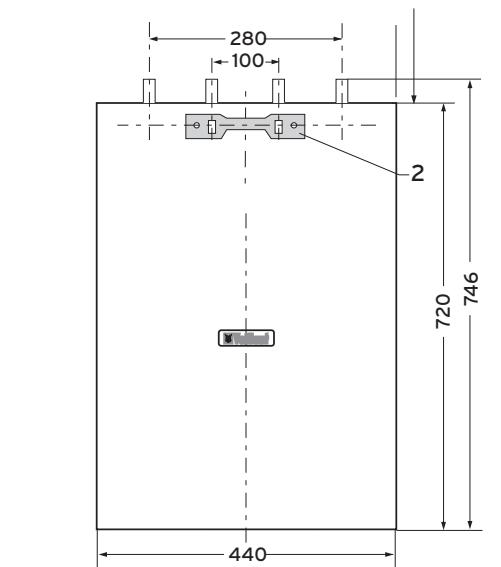

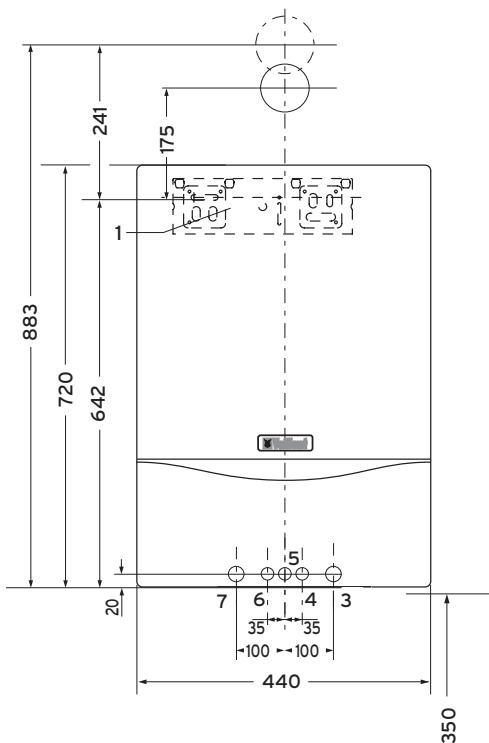

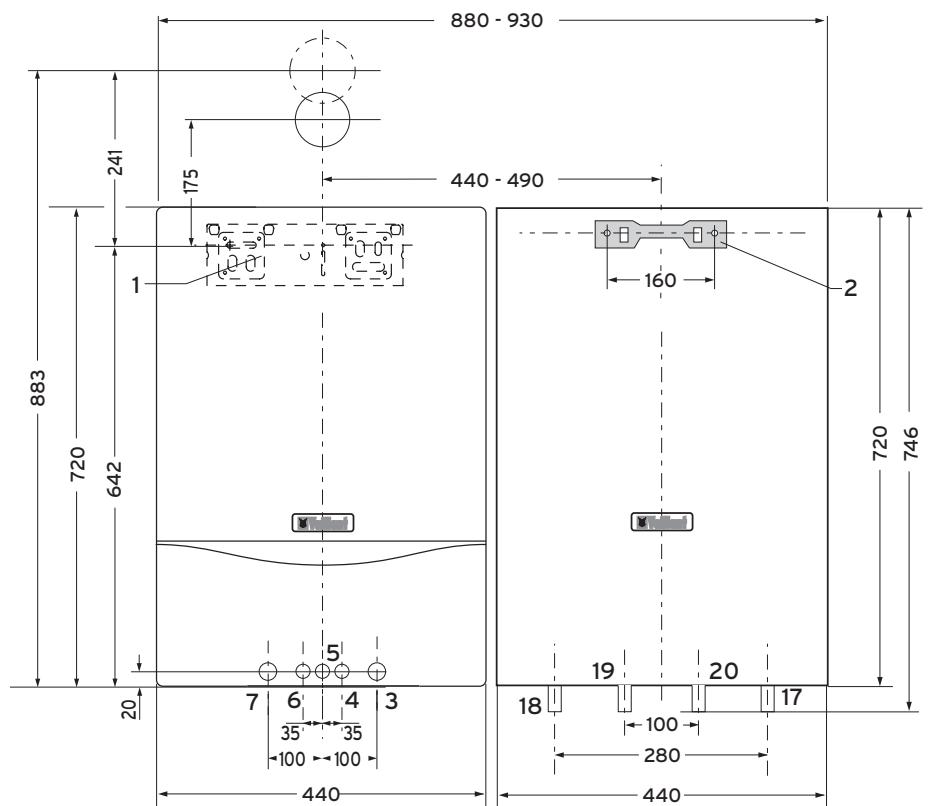

4.3 Montage à côté de l'appareil de chauffage
Pour le montage du gallon VIH CB 75, une barrette d'accrochage est fournie avec l'appareil.
Lors de l'installation du gallon, veuillez tenir compte de son poids rempli (cf. chapitre 11). En fonction de la structure du mur, employez des vis et des chevilles adaptées. Avec les murs en panneaux légers, il est indispensable d'installer une construction porteuse (relier les vis de fixation avec des aciers plats au dos du mur, etc.).
- Percez les trous pour la barrette d'accrochage conformément aux indications de la figure 4.2 (bords inférieurs)
bords du ballon et de l'appareil de chauffage à la même hauteur).
- Orientez la barrette d'accrochage à l'horizontal par rapport à la barrette de l'appareil de chauffage et à la verticale par rapport aux raccords d'eau. Fixez la barrette d'accrochage au mur à l'aide de vis et de chevilles.
- Suspendez le gallon par l'évidement au dos de l'appareil sur la barrette de fixation.
4.4 Montage sous l'appareil de chauffage
Pour le montage du gallon VIH CB 75, une barrette d'accrochage est fournie avec l'appareil.
Lors de l'installation du gallon, veuillez tenir compte de son poids rempli (cf. chapitre 11). En fonction de la structure du mur, employez des vis et des chevilles adaptées. Avec les murs en panneaux légers, il est indispensable d'installer une construction porteuse (relier les vis de fixation avec des aciers plats au dos du mur, etc.).
- Percez des trous pour la barrette d'accrochage conformément aux indications de la figure 4.3.
- Orientez la barrette d'accrochage à l'horizontal. Fixez la barrette d'accrochage au mur à l'aide de vis et de chevilles.
- Découpez le matériel ou isolant dans l'évidement inférieur au dos de l'appareil.
- Suspendez le gallon par l'évidement au dos de l'appareil sur la barrette de fixation.
Remarque!
Montage du ballon sous l'appareil de chauffage :
-Raccordez le raccord eau froide sur la tubulure avec le repère rouge! -Raccordez le raccord eau chaude sur la tubulure avec le repère bleu! - Départ et du ballon doivent également être inversés !
Veuillez tenir compte des côtes « eau chaude » et « eau froide » indiquées sur les fig. 4.2 et 4.3.

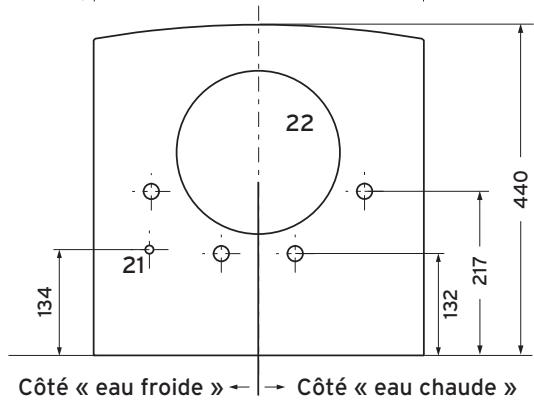

Fig. 4.2 Dimensions pour le montage à côté de l'appareil de chauffage
Légende
1 Support de l'appareil VC 2 Support de l'appareil VIH CB 75 3 Retour chauffage appareil VC, Rp 3/4 4 Retour chauffage de l'appareil VC 5 Raccord gaz Rp 1/2 6 Départ chauffage de l'appareil VC 7 Départ chauffage de l'appareil VC, Rp 3/4 17 Départ ballon VIH CB 75, Rp 3/4 18 Retour ballon VIH CB 75, Rp 3/4 19 Raccord eau chaude, Rp 3/4 20 Raccord eau froide, Rp 3/4 21 CTN 22 Anode de protection en magnésium
Rp = filetage extérieur
Remarque! Lors du montage du ballon d'eau chaude sanitaire à côté de l'appareil de chauffage, utilisez le bati d'écartement 105 mm (ref.0020021856) ou 65 mm (ref.308650) disponibles en option et la tuyauterie du ballon (ref.0020023158). La notice correspondante est fournie avec la documentation de l'appareil de chauffage.

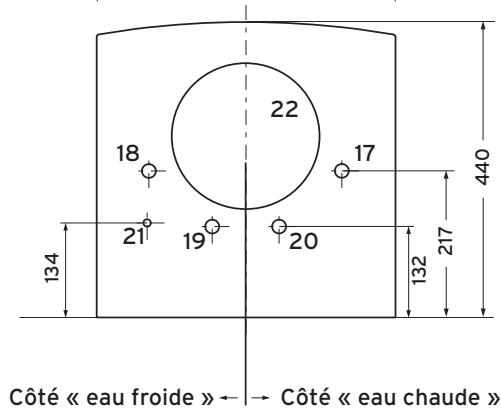

Fig. 4.3 Dimensions pour le montage sous l'appareil de chauffage
Légende
1 Support de l'appareil VC 2 Support de l'appareil VIH CB 75 3 Retour chauffage appareil VC, Rp 3/4 4 Retour chauffage de l'appareil VC 5 Raccord gaz Rp 1/2 6 Départ chauffage de l'appareil VC 7 Départ chauffage de l'appareil VC, Rp 3/4 17 Départ ballon VIH CB 75, Rp 3/4 18 Retour gallon VIH CB 75, Rp 3/4 19 Raccord eau chaude, Rp 3/4 20 Raccord eau froide, Rp 3/4 21 CTN 22 Anode de protection en magnésium
5 Installation
Risques de dommages et de blessures en cas d'installation non conforme!
L'installation et la première mise en fonctionnement doivent uniquement être effectués par un installateur sanitaire agréé.
Celui-ci est également responsable de la conformité de l'installation et de la première mise en fonctionnement.
Pour le montage du gallon, procédez de la manière suivante :
- Equippez l'appareil de chauffage avec les accessoires indispensables pour le fonctionnement du gallon (cf. chap. 4.1).
- Rincez soigneusement la conduite d'eau avant de la raccorder.
- Installez la conduite d'eau froide avec les dispositifs de sécurité appropriés :
La pression de l'eau dans l'arrivée d'eau froide ne doit pas être supérieure à 8 bars. Installez un groupe de sécurité à 8 bars maxi.
- Apposez un panneau comportant le texte suivant à proximité de la conduite de décharge de la soupape de sécurité : « Pour des raisons de sécurité, de l'eau s'écoule de la conduite de décharge de la soupape de sécurité pendant le chauffage du gallon ! Ne pas fermer ! »
- Installez la conduite d'eau chaude.
Remarque!
Toutes les conduites hydrauliques doivent être pourvues d'une isolation thermique afin d'éviter les pertes d'énergie mais aussi afin de protégé contre les brûlures.
Remarque!
Fermez toutes les conduites de raccordement avec des vis.
5.1 Accessoires de raccordement
Pour faciliter le montage du ballon d'eau chaude sanitaire Vaillant VIH CB 75 à côté de l'appareil de chauffage, un jeu de tuyauterie (réf. 00 2002 3158) est disponible comme accessoire.
5.2 Raccordement à l'appareil de chauffage
- Enfichez la fiche de raccordement entre l'appareil de chauffage et la sonde CTN du gallon d'eau chaude sanitaire.

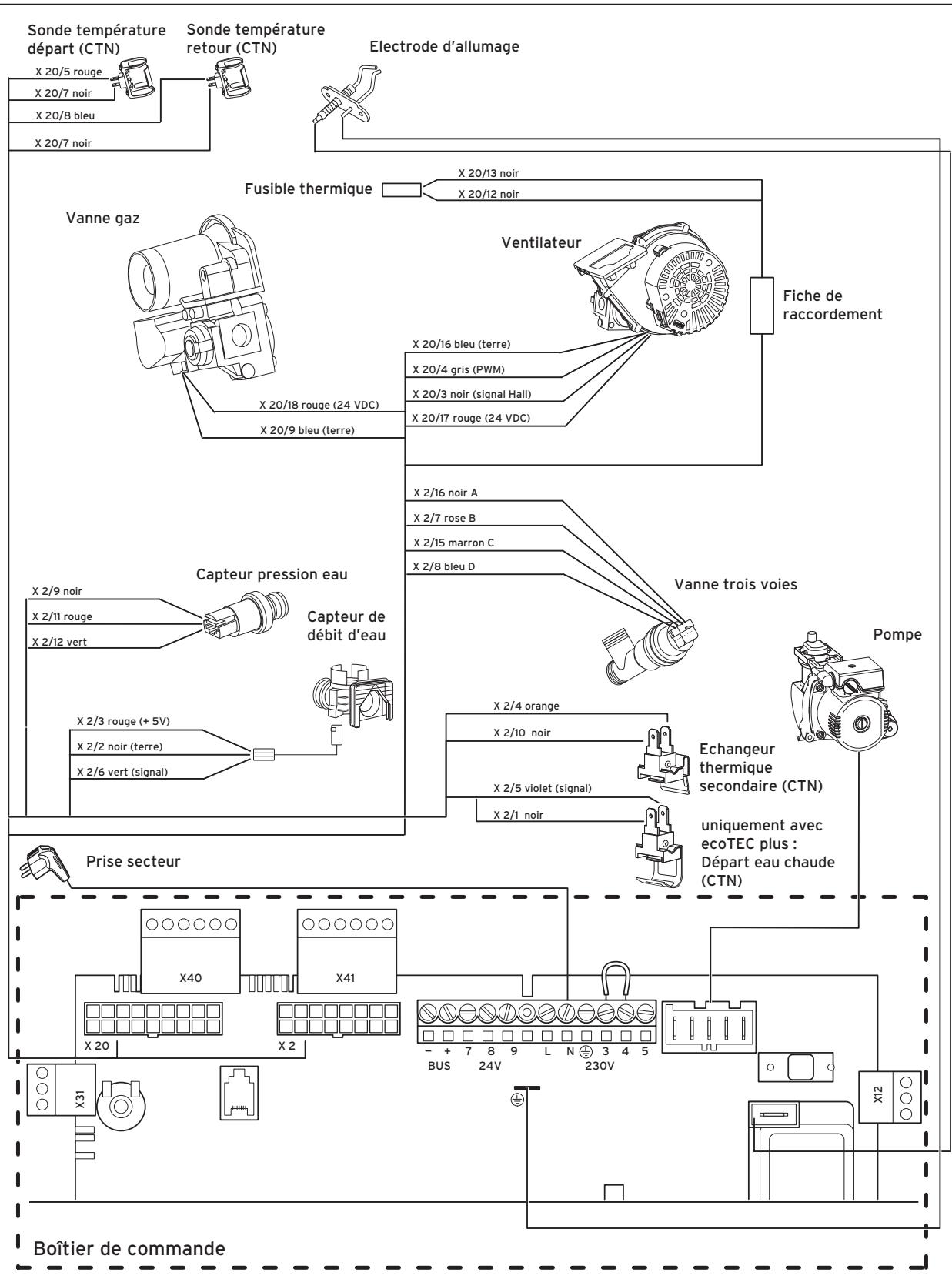

Fig. 5.1 Raccordement sur l'appareil de chauffage
6.1 Mise en fonctionnement
Lorsque l'installation est terminée, vous nevez replir le ballon côté chauffage et côté eau potable.
- Remplissez l'installation côté chauffage avant de la purger.
- Remplissez l'installation côté eau potable au moyen de l'arrivée d'eau froide avant de la purger en ouvrant un point de vidange d'eau chaude.
- Contrôlez l'étanchéité du ballon et de l'installation.
- Réglez la température du ballon d'eau chaude : le sélecteur de température de l'appareil de chauffage permet de modifier la température réglée en usine à 60°C : butée gauche, 15°C env., butée droite, 70°C env. Assurez-vous du bon fonctionnement et du réglage correct de tous les dispositifs de régulation et de surveillance.
- Mettez l'appareil de chauffage en marche.
6.2 Remise à l'utilisateur
L'utilisateur doit être instruit à propos de la manipulation et du fonctionnement du ballon d'eau chaude sanitaire Vaillant VIH CB 75.
- Montrez à l'utilisateur comment il peut vider le ballon.
- Remettez à l'utilisateur la notice ainsi que les documents de l'appareil qu'il doit conserver. Parcourez avec lui la notice d'emploi et répondez à ses questions le cas échéant.
- Attirez notamment son attention sur les consignes de sécurité qu'il doit impérativement respecter.
- Rappelez-lui qu'il est nécessaire d'entretenir régulièrement l'installation (contrat d'entretien).
- Attirez son attention sur le fait qu'il doit conserver les notices à proximité de l'installation.
7.1 Soupape de sécurité
Eau chaude! Risque de brûlures!
La conduite de décharge de la soupape de sécurité placée sur le gallon d'eau chaude doit rester ouverte. Assurez-vous lors de chaque opération d'entretien du bon fonctionnement du groupe de sécurité (cf. notice d'emploi du groupe de sécurité).
Le ballon pourrait sinon être exposé!
7.2 Nettoyage de l'intérieur du ballon
Etant donné que les travaux de nettoyage de l'intérieur du ballon sont effectués côté eau potable, veillez à ce que l'hygiène des appareils et des produits de nettoyage soit respectée.
Pour nettoyer l'intérieur du ballon, procédez comme suit :
- Videz le ballon.
- Dévissez le couvercle.
- Procédez au nettoyage par jet d'eau. Si cela s'avère nécessaire, éliminez les dépôts à l'aide d'un outil approprié tel qu'un racloir en bois ou en plastique, etc. puis rincez le ballon.
Attention! ne pas endommager l'email du récipient interieur!
- Contrôlez l'anode de protection en magnésium après chaque nettoyage en évaluant son degré de corrosion.
- Remplissez le ballon puis assurez-vous qu'il est étanche.
7.3 Entretien de l'anode de protection en magnésium
Fig. 7.1 Entretien de l'anode de protection en magnésium
La durée de vie de l'anode de protection en magnésium (1) s'élève à trois ans env. Contrôlez néanmoins son état au moins une fois par an.
Il est possible de déterminer l'état de l'anode de protection en magnésium en mesurant le courant de protection :
- Débranchez le câble de mise à la terre (2) et mesurez le courant de protection à l'aide d'un ampèremètre (3).
Si le courant de protection est inférieur à 0,3 mA,
l'anode doit être démontée et son degré de corrosion doit être contrôlé.
Le cas échéant, remplacez l'anode de protection en magnésium par une anode neuve.
Alternative : anode à courant vagabond Vaillant.
Remarque!
Une fois le contrôle effectué, serrez à fond les vis puis vérifie l'étanchéité du gallon.
Après avoir mesuré le courant de protection, rebranche le câble de mise à la terre entre l'anode et le récipient. Le récipient ne serait sinon pas protégé.
8 Recyclage et mise au rebut
Aussi bien le ballon d'eau chaude VIH CB 75 que son emballage de transport se composent essentiellement de matériaux recyclables.
8.1 Appareil
Les ballons d'eau chaude sanitaire défectueux tout comme leurs accessoires ne doivent pas être éliminés avec les ordures ménagères. Veillez à ce que l'appareil usagé et les accessoires installés soient mis au rebut conformément aux prescriptions en vigueur.
8.2 Emballage
Veillez à ce que l'emballage soit recyclé conformément aux prescriptions en vigueur.
Remarque!
Veuillez respecter les prescriptions légales en vigueur dans votre pays.
9 Service après-vente et garantie
Vaillant SA-NV
9.2.1 Garantie constructeur (france)
Nous assurons la garantie des appareils Vaillant dans le cadre de la législation en vigueur (loi 78-12 du 4/10/78). Pour bénéficier de la garantie légale de deux ans, l'appareil doit imperativement être installé par un professionnel qualifié, suivant les règles de l'art et normes en vigueur. La garantie est exclue si les incidents sont consécutifs à une utilisation non-conforme de notre matière et en particulier en cas d'erreurs de branchement, de montage ou de défaut d'entretien. Cette garantie de deux ans est obligatoirement subordonnée à un entretien annuel effectué par un professionnel qualifié dès la première année d'utilisation (circulaire ministérielle du 09/08/78 - JO du 13/09/78).
9.2.2 Conditions de garantie (belgique)
La période de garantie des produits Vaillant s'élève à 2 ans omnium.
La garantie est valable dans la mesure où les conditions suivantes sont remplies :
- L'appareil doit avoir été installé par un professionnel qualifié qui, sous son entière responsabilité, aura veillé à respecter les normes et réglementations en vigueur pour son installation.
- Seuls les techniciens d'usine Vaillant sont habilités à effectuer les réparations ou les modifications apportées à un appareil au cours de la période de garantie afin que celle-ci reste valable. Si d'aventure une pièce non d'origine avait été montée dans l'un de nos appareils, la garantie Vaillant serait automatiquement annulée.
- Afin que la garantie puisse prendre effet, la fiche de garantie doit être dûment complétée, signée et affranchie avant de nous être retournée au plus tard quinze jours après l'installation!
La garantie est exclue lorsque le mauvais fonctionnement de l'appareil résulte d'un mauvais réglage, de l'utilisation d'une source d'énergie inappropriée, d'une installation mal conçue ou défectueuse, du non-respect des instructions de montage jointes à l'appareil, d'une infraction aux normes relatives à l'installation, des types de locaux ou de ventilation, d'une négligence, d'une surcharge, des conséquences du gel ou de toute usure normale ou de tout acte de force majeure. En tel cas, nos prestations et pièces fournies seront facturées. Lorsqu'une facture est établie conformément aux conditions générales du service d'entretien, celle-ci est toujours adressée à la personne qui a demandé l'intervention et/ou à la personne chez qui le travail a été effectué sauf accord préalable écrit divergent (locataire, propriétaire, syndic, etc.) d'une personne acceptant explicitement la prise en charge de cette facture. Le montant de la facture devra être acquitté comptant auprès du technicien ayant effectué la prestation. La mise en application de la garantie exclut tout paiement de dommages et intérêts suite à un préjudice quelconque. Pour tout litige, seuls les tribunaux du district du siège social de notre société sont compétents.
10 Caractéristiques techniques
Tableau 10.1 Caractéristiques techniques VIH CB 75
| Unité | VIH CB 75 | |
| Capacités | ||
| Capacité nette du gallon | I | 68 |
| Contenance en eau de chauffage | I | 3,5 |
| Pression de service admissible | ||
| Eau du gallon | bars | 10 |
| Eau de chauffage | bars | 13 |
| Surface de chauffe | m2 | 0,85 |
| Températures | ||
| Température maxi de l'eau de chauffage | °C | 85 |
| Température maxi du gallon | °C | 75 |
| Température maxi du gallon (réglage en usine) | °C | 60 |
| Consommation d'énergie en veille 1) | kWh/24h | 0,95 |
| Dimensions | ||
| Hauteur | mm | 720 |
| Largeur | mm | 440 |
| Profondeur | mm | 400 |
| Raccordements | ||
| Eau froide/eau chaude | pouces | Rp 3/4 |
| Départ/retour | pouces | Rp 3/4 |
| Poids | ||
| Ballon (poids propre) | kg | 55 |
| Ballon rempli opérationnel | kg | 120 |
Avec un T de 40 K entre la température ambiant et la température de l'eau chaude
Tableau 10.2 Caractéristiques techniques de combinaisons d'appareils
| Appareil de chauffage: ecoTEC pro/plus | |||||||
| Type de gallon: uniSTOR | |||||||
| Puisance en continu eau chaude [kW] | 12 | 13 | 15 | 18 | 24 | 25 | 30 |
| Caracteristiques de puissance1) | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Puisance de sortie d'eau chaude [I/10 min] | 140 | 140 | 140 | 140 | 140 | 140 | 140 |
1) DIN 4708 Teil 3
Pour l'utilisateur
Instructions d'utilisation
uniSTOR
Boiler
VIH CB 75
Pour l'installateur
Utilisation
uniSTOR
Boiler
VIH CB 75
Tel : 02 / 334 93 52
Vaillant Saunier Duval Kft.
H-1116 Budapest Hunyadi János ut. 1. Téléphone +36 1/464 78 00
- Table des matières
- Remarques relatives à la documentation
- Rangement des documents
- Symboles utilisés
- Plaque signalétique
- Utilisation conforme de l'appareil
- Construction
- Régulation du gallon
- Soupape de sécurité et conduite de décharge
- Risque de brûlure!
- Risque de gel
- Modifications
- Fuites
- Mise en fonctionnement
- Remarque!
- Consignes de réglage
- Entretien
- Entretien
- Garantie constructeur (france)
- Conditions de garantie (belgique)
- Recyclage et mise au rebut
- Appareil
- Emballage
- Attention!
- Colissage et accessoires
- Accessoires (se sont pas compris dans le colisage)
- Lieu de montage
- Montage à côté de l'appareil de chauffage
- Montage sous l'appareil de chauffage
- Légende
- Installation
- Accessoires de raccordement
- Raccordement à l'appareil de chauffage
- Mise en fonctionnement
- Remise à l'utilisateur
- Soupape de sécurité
- Nettoyage de l'intérieur du ballon
- Attention! ne pas endommager l'email du récipient interieur!
- Entretien de l'anode de protection en magnésium
- Recyclage et mise au rebut
- Appareil
- Emballage
- Service après-vente et garantie
- Garantie constructeur (france)
- Conditions de garantie (belgique)
- Caractéristiques techniques
Marque : VAILLANT
Modèle : VIH CB 75
Catégorie : Chaudière murale à gaz
