ATMOTEC - Chaudière murale à gaz VAILLANT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaudière murale à gaz
Marque	VAILLANT
Modèle	ATMOTEC (atmoTEC plus / turboTEC plus)
Dimensions (H x L x P)	800 x 440 x 338 mm
Poids	34 à 45 kg selon modèle
Alimentation électrique	230 V / 50 Hz
Puissance absorbée	97 à 180 W selon modèle
Indice de protection	IP X4D
Plage de puissance chauffage (80/60°C)	8,1 - 32 kW selon modèle
Rendement PCI	Jusqu'à 92,6 %
Catégorie gaz	II2E+3+
Capacité vase d'expansion	10 litres
Pression maximale chauffage	3 bar
Plage de température chauffage	30 - 85 °C
Plage de température ECS	35 - 65 °C
Débit d'enclenchement ECS	1,5 l/min
Débit ECS continu (ΔT=30°C)	12 à 15,3 l/min selon puissance
Échangeur secondaire	36 plaques
Émissions de NOx	120 à 145 mg/kWh selon modèle
Type d'évacuation	Cheminée, VMC ou ventouse selon version
Caractéristiques principales	Warmstart, Aquasensor, atmoGARD (SPOT), sonde pression électronique, eBUS, DIA (Digital Information and Analysis)
Sécurité	Anti-gel, anti-blocage pompe et vanne, arrêt automatique sur pression anormale
Maintenance	Composants hydrauliques accessibles par l'avant, codes diagnostics via DIA
Réparabilité	Pièces détachées disponibles, kits de remplacement pour changement de chaudière
Accessoires compatibles	Thermostats calorMATIC 392/430, modules VR 61/81/68

FOIRE AUX QUESTIONS - ATMOTEC VAILLANT

Comment allumer ou éteindre la chaudière Vaillant Atmotec ?

Utilisez le bouton marche/arrêt situé sur le tableau de bord. Pour une mise en service complète, suivez les instructions de la notice. En cas d'arrêt prolongé, activez la fonction anti-gel si disponible.

Comment régler la température de l'eau chaude sanitaire ?

Tournez le bouton de réglage ECS sur le panneau de commande. La plage de réglage est de 35 °C à 65 °C. Pour un confort optimal, réglez entre 50 et 55 °C.

Que faire si un code d'erreur s'affiche sur l'écran ?

Notez le code affiché (exemple : F.28). Consultez la section 'Diagnostic' de la notice qui liste les codes et les actions recommandées. Si le problème persiste, contactez un installateur agréé Vaillant.

Comment purger l'air du circuit de chauffage ?

Utilisez les purgeurs manuels situés sur les radiateurs. Vérifiez la pression d'eau sur le manomètre (idéalement entre 1 et 1,5 bar). Si nécessaire, remettez de l'eau via le robinet de remplissage.

Quelle est la fréquence d'entretien recommandée ?

Un entretien annuel par un professionnel qualifié est obligatoire pour garantir la sécurité et le rendement. Il comprend le nettoyage du brûleur, de l'échangeur, la vérification des pressions et des sécurités.

La chaudière fait du bruit, est-ce normal ?

Un léger bruit de fonctionnement est normal. Des bruits de cognement ou de sifflement peuvent indiquer un entartrage ou de l'air dans le circuit. Contactez un professionnel si les bruits deviennent anormaux.

Comment activer la fonction 'Warmstart' ?

La fonction Warmstart est activée par défaut sur les modèles Atmotec. Elle permet d'obtenir de l'eau chaude dès un débit de 1,5 l/min. Vous pouvez la désactiver via la notice si nécessaire.

Quels types de gaz peuvent être utilisés ?

La chaudière est compatible avec le gaz naturel (G20) et le propane/butane (G30/G31) selon la catégorie II2E+3+. La conversion doit être effectuée par un professionnel à l'aide du kit adapté.

Comment entretenir l'échangeur à plaques ?

L'échangeur secondaire (36 plaques) ne nécessite pas d'entretien particulier. Lors de la visite annuelle, le technicien vérifiera son état et le détartrera si nécessaire.

Puis-je installer la chaudière moi-même ?

Non, l'installation et la mise en service doivent être réalisées par un installateur agréé Vaillant conformément à la réglementation en vigueur. Une installation non conforme peut compromettre la sécurité et la garantie.

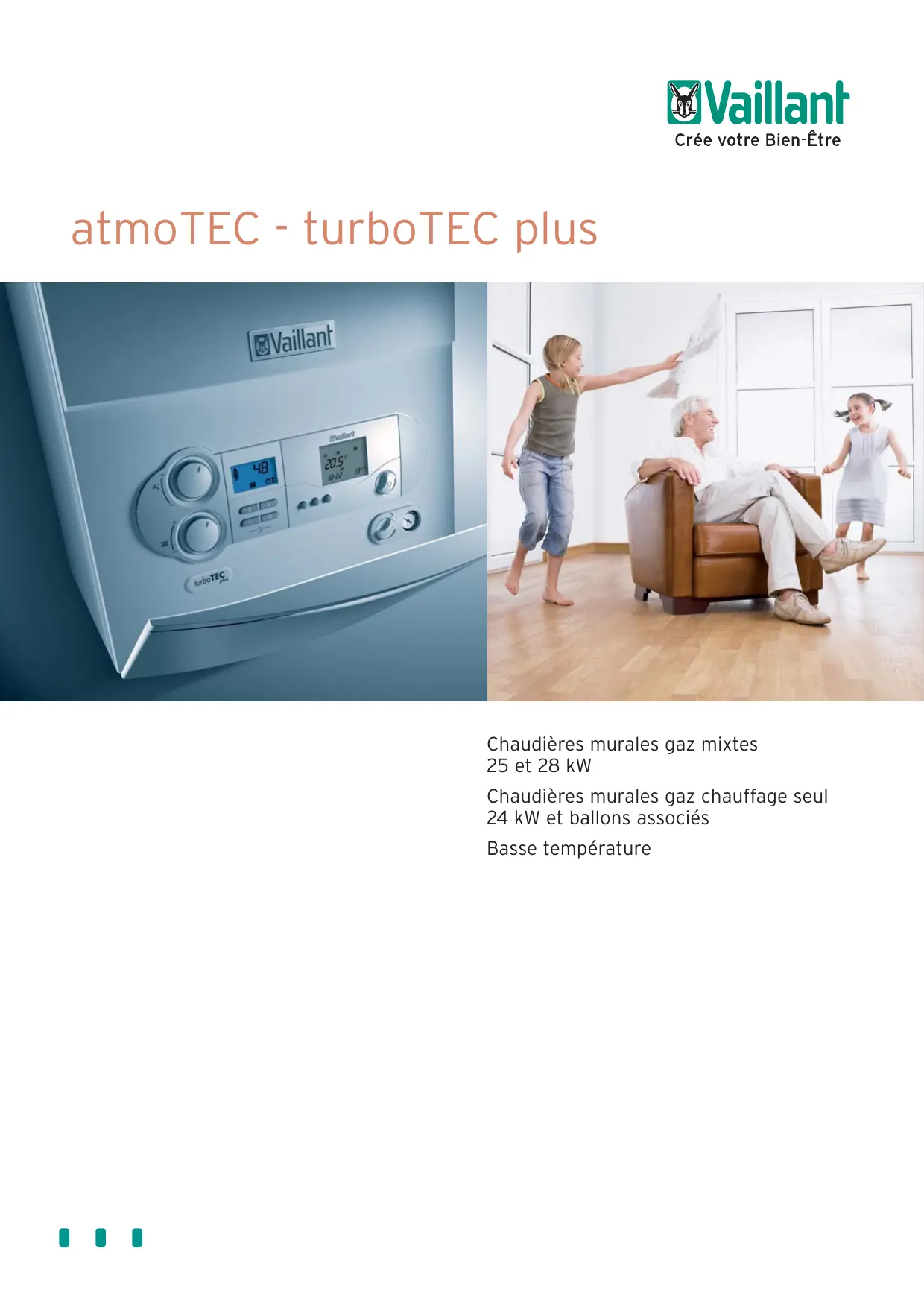

MODE D'EMPLOI ATMOTEC VAILLANT

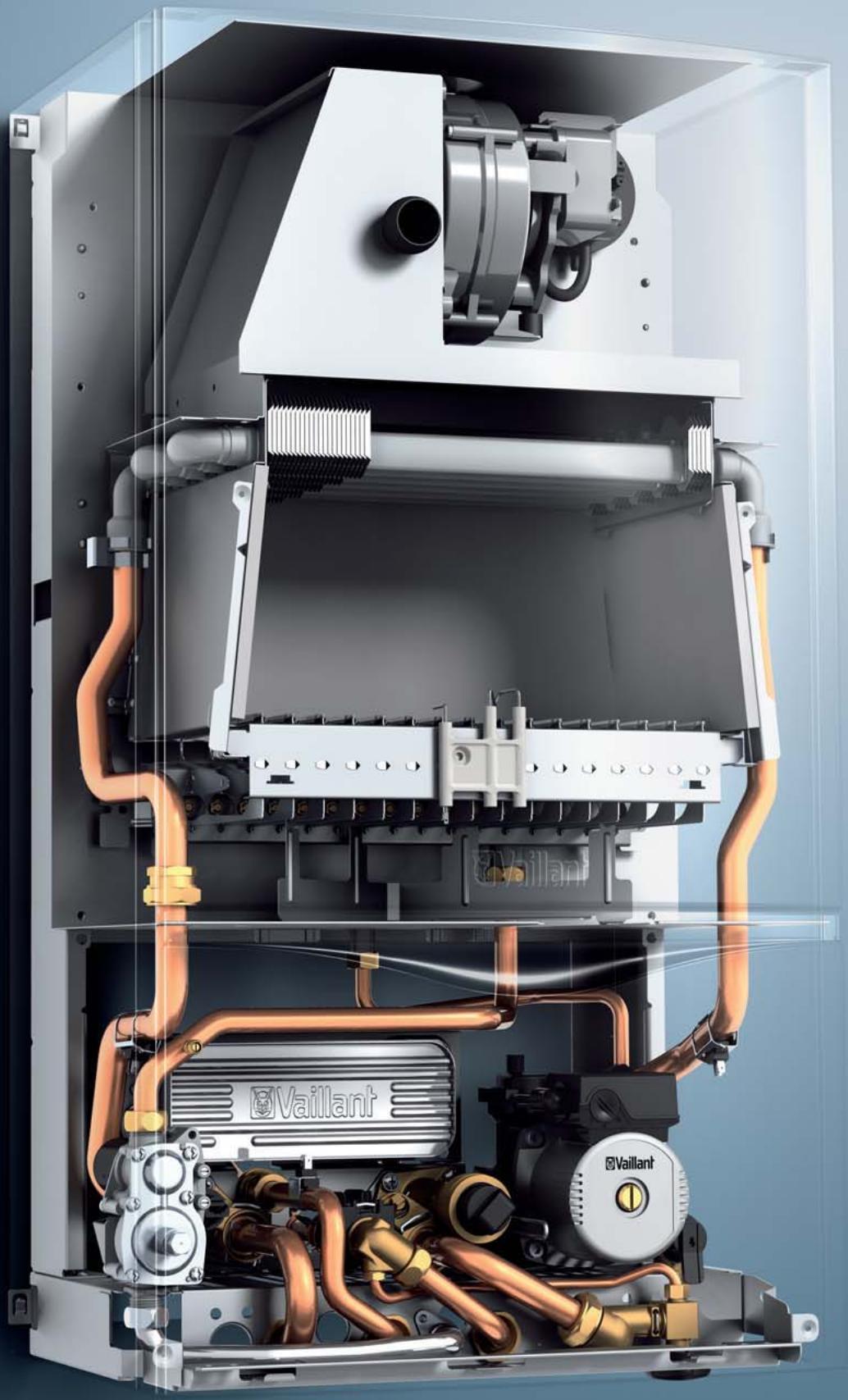

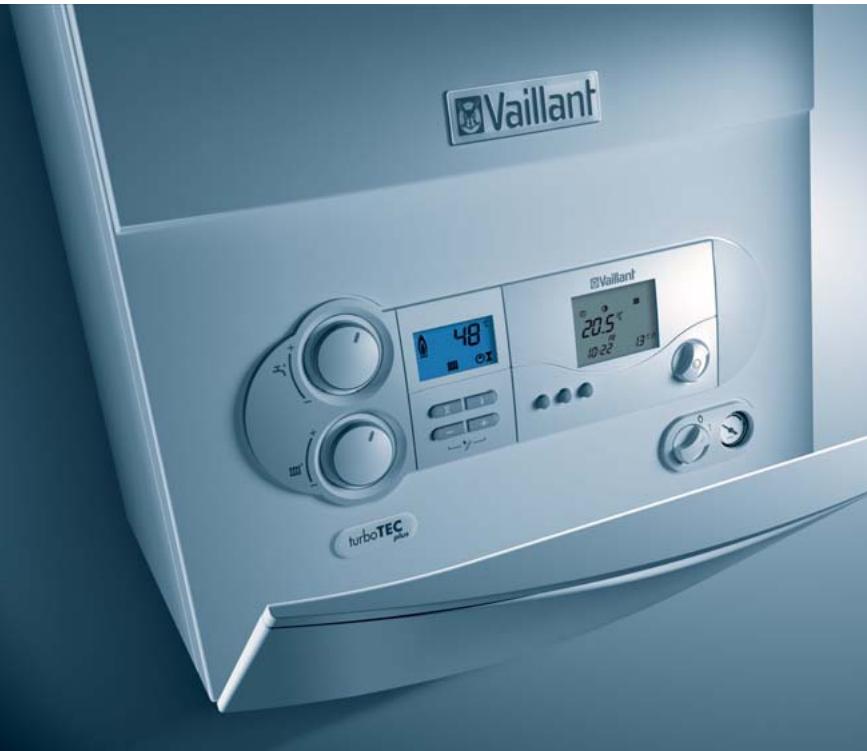

Atmotec - turbotec plus

Chaudières murales gaz mixtes

25 et 28 kW

Chaudières murales gaz chauffage seul

24 kW et ballons associés

Basse température

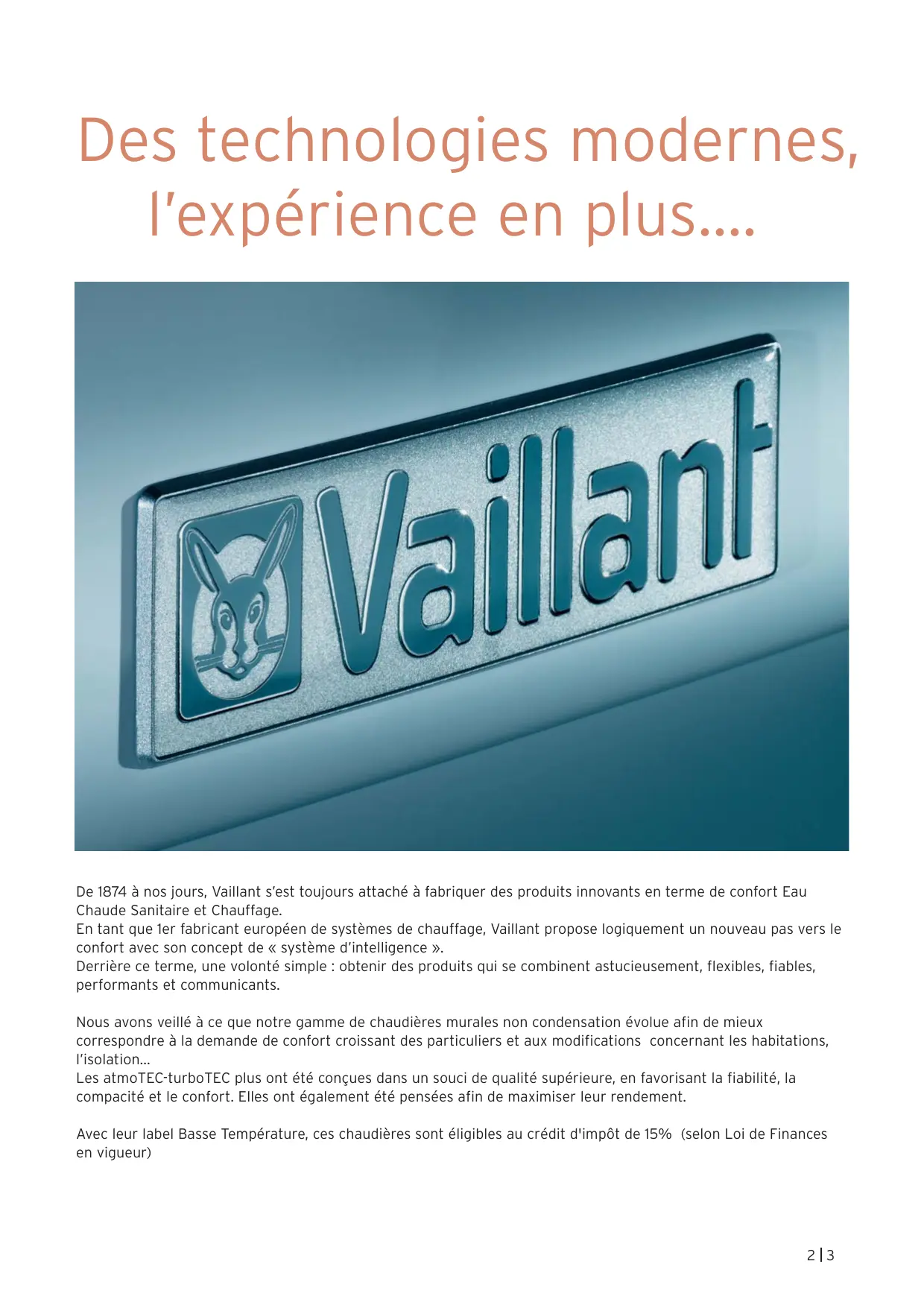

Des technologies modernes, l'expérience en plus...

De 1874 à nos jours, Vaillant s'est toujours attaché à fabriquer des produits innovants en terme de comport Eau Chaude Sanitaire et Chauffage.

En tant que 1er fabricant européen de systèmes de chauffage, Vaillant propose logiquement un nouveau pas vers le comportement avec son concept de « système d'intelligence »

Derrière ce terme, une volonté simple : obtenir des produits qui se combinent astucieusement, flexibles, fiables, performants et communicants.

Nous avons veillé à ce que notre gamme de chaudières murales non condensation évolué afin de mieux correspondre à la demande de confort croissant des particuliers et aux modifications concernant les habitations, l'iso1ation...

Les atmoTEC-turboTEC plus ont été conçues dans un souci de qualité supérieure, en favorisant la fiabilité, la compacité et le confort. Elles ont également été pensées afin de maximiser leur rendement.

Avec leur label Basse Température, ces chaudières sont éligibles au crédit d'impôt de 15% (selon Loi de Finances en vigueur)

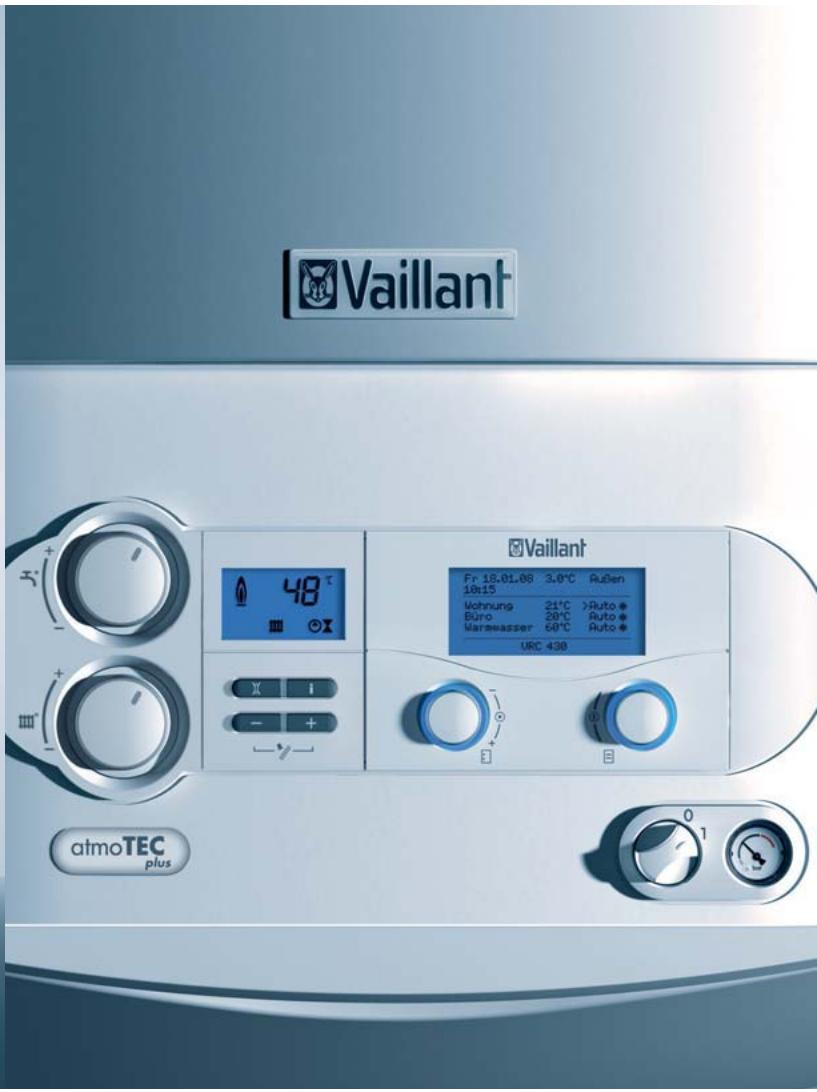

Atmotec - turbotec plus... un confort

L'atmoTEC-turboTEC plus est équipée de série de tous les éléments nécessaires à l'installation (vase d'expansion 10 litres, by-pass régable, pompe automatique deux vitesses...).

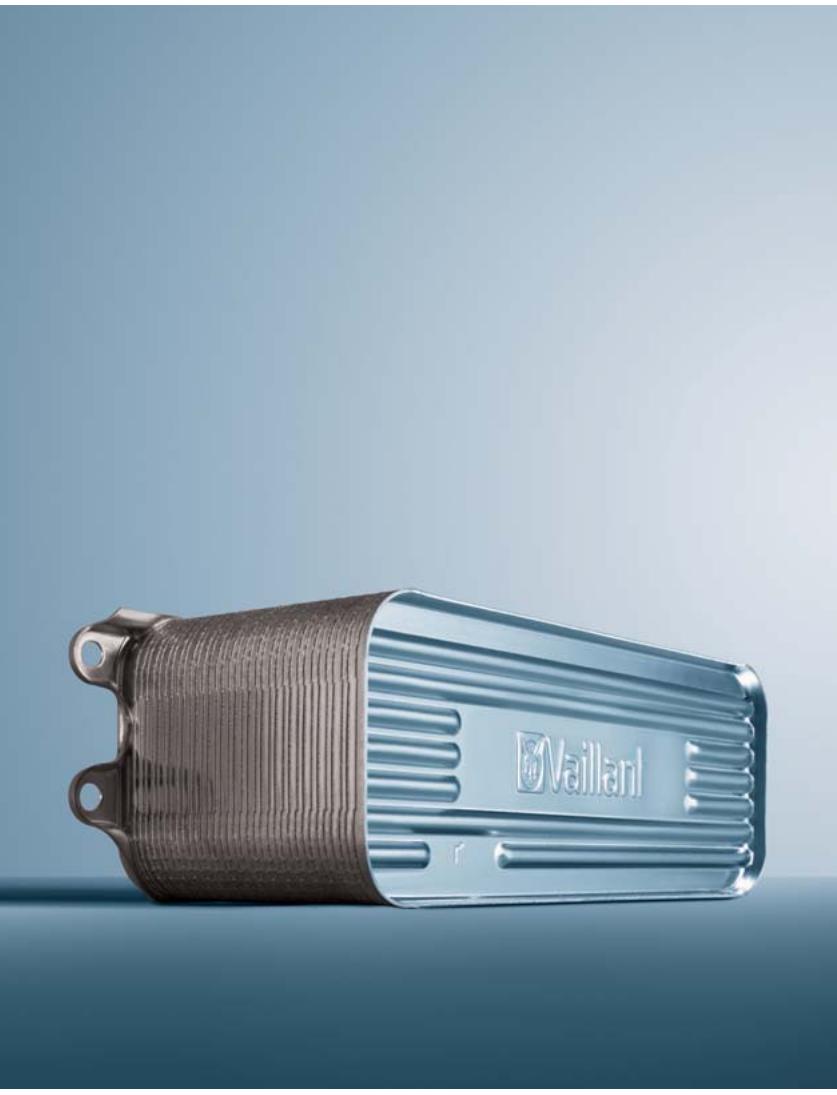

Cette chaudière possède également un échangeur secondaire surdimensionné de 36 plaques.

La fonction «warmstart » permet d'obtenir de l'eau chaude lors des plus petits débits (enclenchement à 1,5 litres) et l'«aquasensor» garantit une grande stabilité de température, y compris en cas de multi-puisages.

Le comportement Eau Chaude Sanitaire est ainsi assuré avec (selon les puissances) des débits de 12 à 15,3 litres par minute.

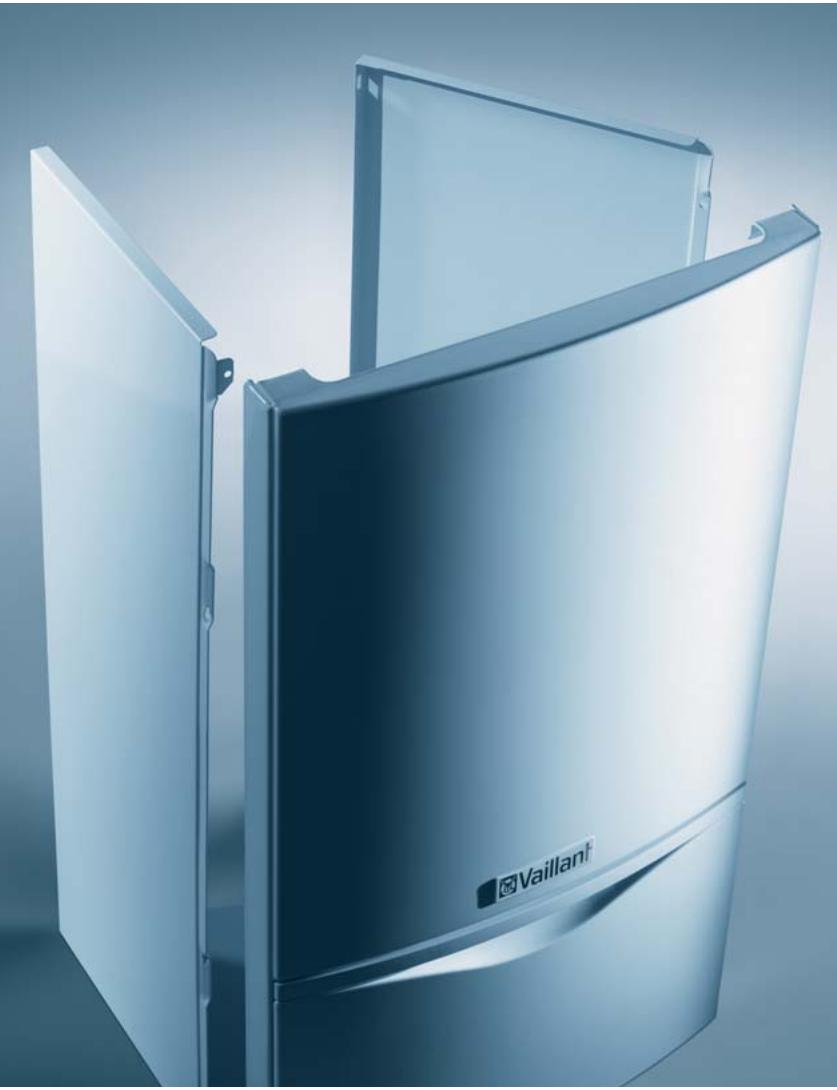

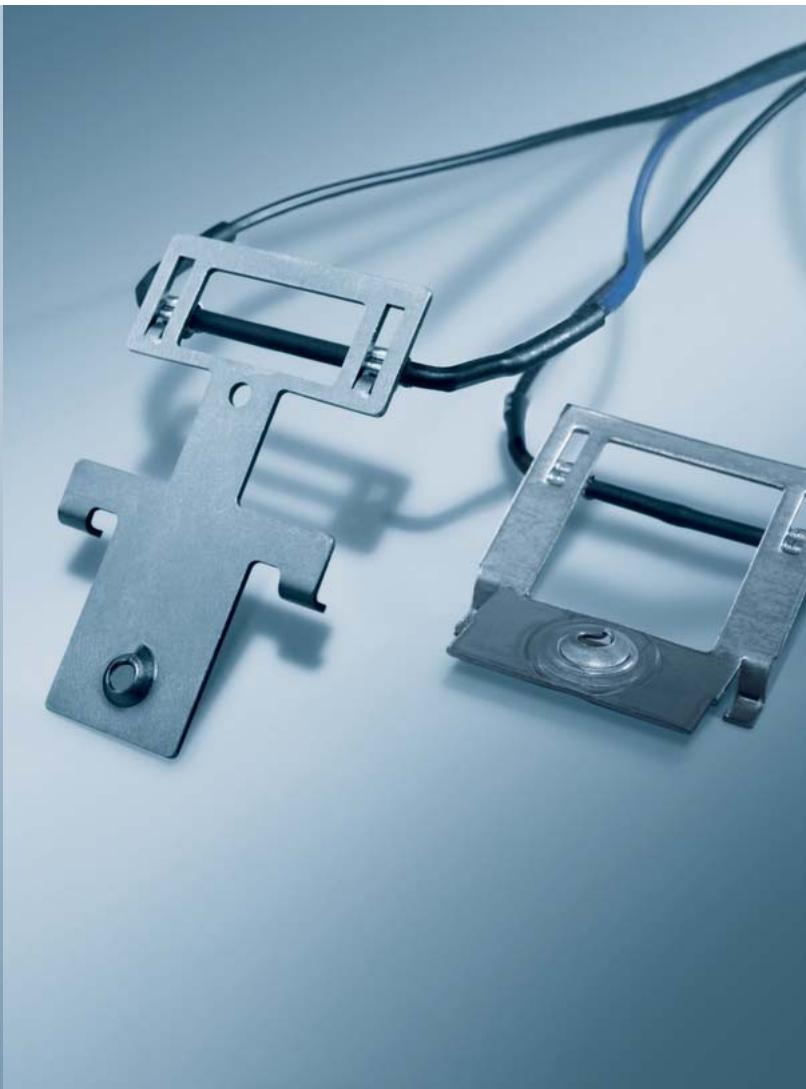

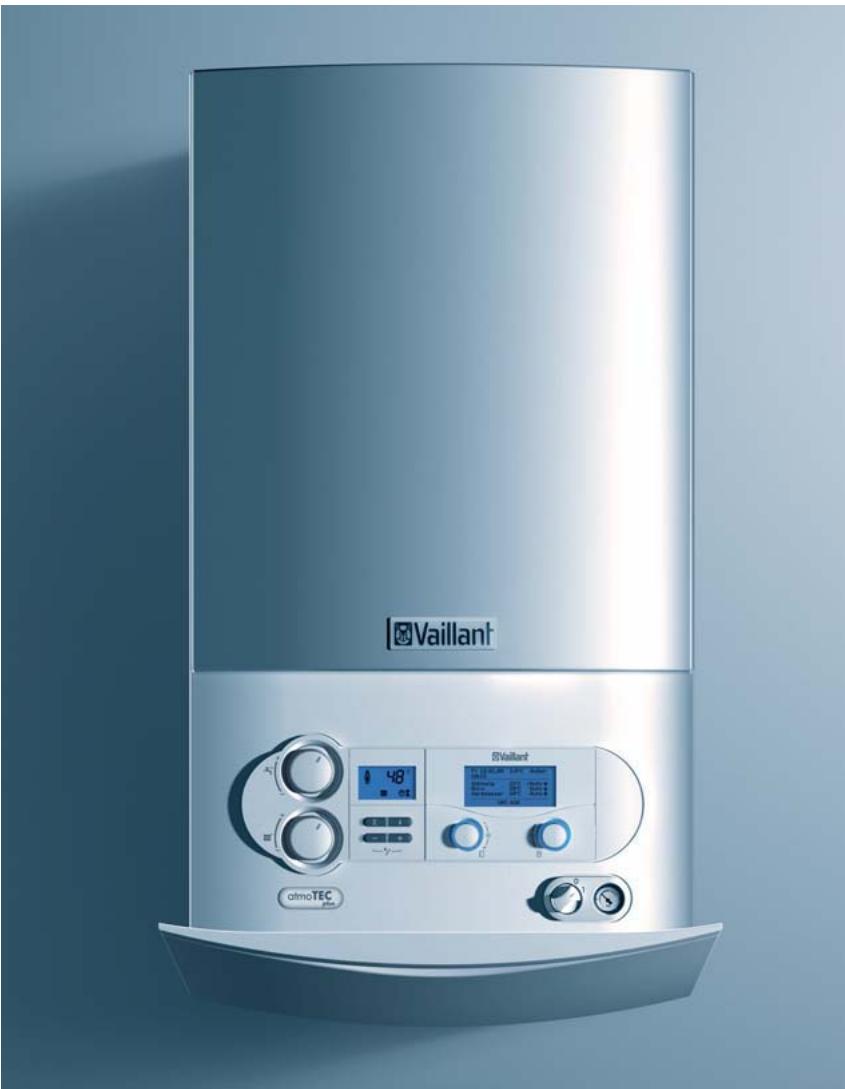

Esthétique soignée et haute qualité

Finitions impeccables, « sourire » Vaillant, l'atmoTEC-turboTEC plus s'intègre parfaitement dans tous les intérieurs.

Grande dimension et rétroéclairage du display pour une capacité de lecture.

Boutons de réglage ergonomiques qui facilitent la prise en main et simplifient l'utilisation.

Le clapet frontal, qui protège le tableau de bord, a été revu afin d'améliorer l'esthétique et de permettre une ouverture et une fermeture tout en silence et en douceur.

Côté qualité, l'utilisation de matériaux aux nobles comme l'acier inoxydable, une couche de laque supplémentaire (Supral©) anti-corrosion garantit une vie longue à votre chaudière.

Compacité et flexibilité

L'atmoTEC-turboTEC plus est une chaudière compacte (800x338x440mm) qui trouve facilement sa place dans une cuisine, un cellier ou un garage.

Pour l'évacuation des fumées, l'atmoTEC-turboTEC plus existe en version cheminée, VMC et ventouse, afin de s'adapter à toutes les configurations.

Déclinée en puissances 25 et 28 kW pour la chaudière mixte, elle existe également en modèle chauffage seul à associer à des préparateurs sanitaires.

Sécurité et fiabilité

Sécurité anti-gel, système anti-blocage pour la pompe et la vanne, capteur atmoGARD (SPOT) qui permet d'analyser le rapport air frais / gaz brûlés, autant d'éléments qui équipent de série les chaudières et fiabilisent l'installation.

La sonde de pression électronique, quant à elle, mesure en continu la pression. En cas de baisse ou de hausse intempestive, l'information est immédiatement affichée sur le display. Si la pression continue à diminuer ou à augmenter et qu'un risque de dommage existe, la chaudière est automatiquement désactivée.

*atmoGUARD sur version atmoTEC uniquement

Simplicité d'installation

Tout a été étudié pour faciliter l'intervention du professionnel : barrette de fixation ajustable, habillage en trois parties pour simplifier la pose et le démontage, raccords électriques « Pro E » afin d'éviter toute erreur de branchement.

De nouveaux kits de remplacement ont également été créés et facilitent le raccordement hydraulique lors du changement de chaudière.

Simplicité de maintenance

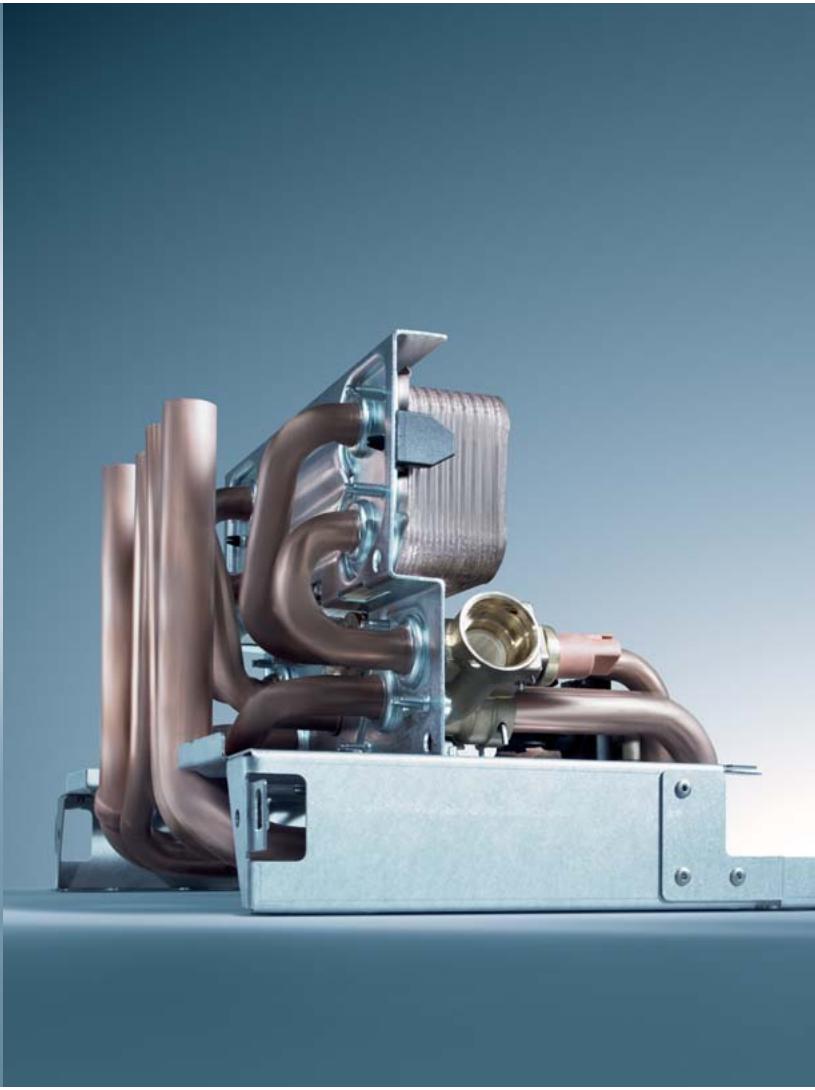

Les composants du module hydraulique sont accessibles par l'avant afin de faciliter la maintenance.

Le système Digital d'Information et d'Analyse (DIA) affiche en permanence l'état de l'appareil. Il indique également des codes diagnostics pour le paramétrage et le contrôle des différents éléments de la chaudière, ce qui permet notamment de localiser rapidement une anomalie éventuelle.

Connexion intelligente ebus

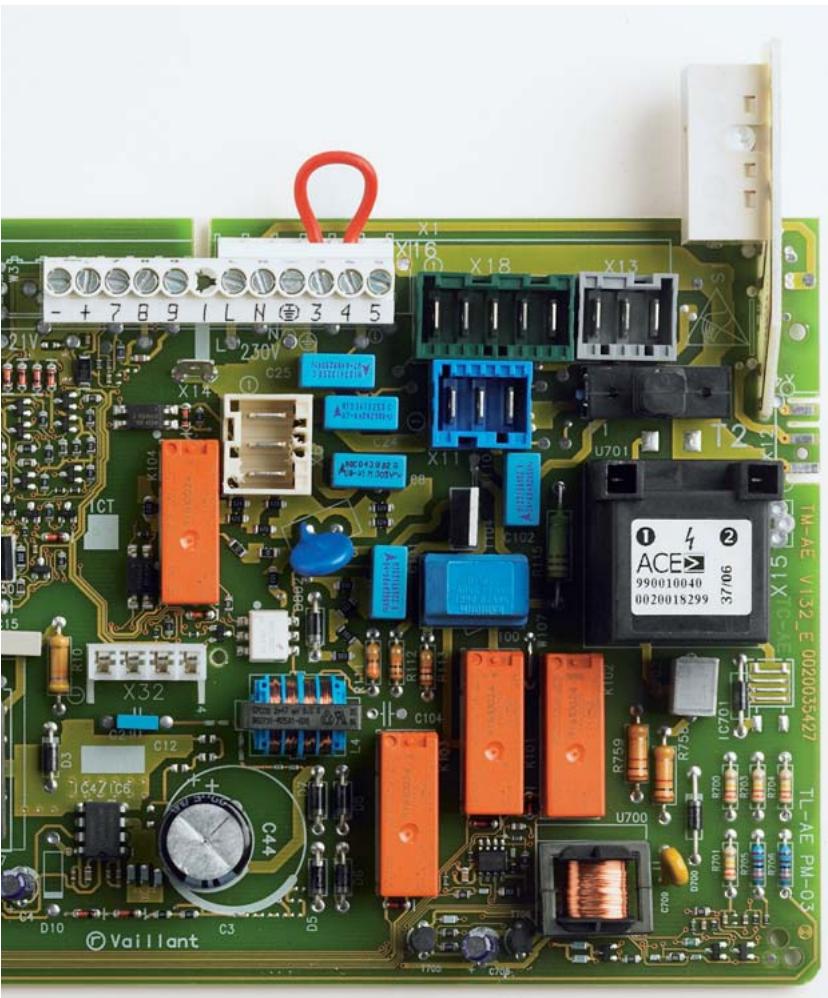

La carte électronique des atmoTEC-turboTEc pro désigne une nouveauté : l'eBUS. Ce bus de communication permet l'échange d'informations entre plusieurs appareils Vaillant et permet de constituer un système.

Réguler au doigt et à l'œil

Les atmoTEC et turboTEC plus proposent un chauffage sur mesure grâce à nos thermostats et régulations (en option).

Le thermostat d'ambiance calorMATIC 392 est configurable et possède de nombreuses fonctions telles que l'abaissement de température la nuit ou la fonction « vacances »

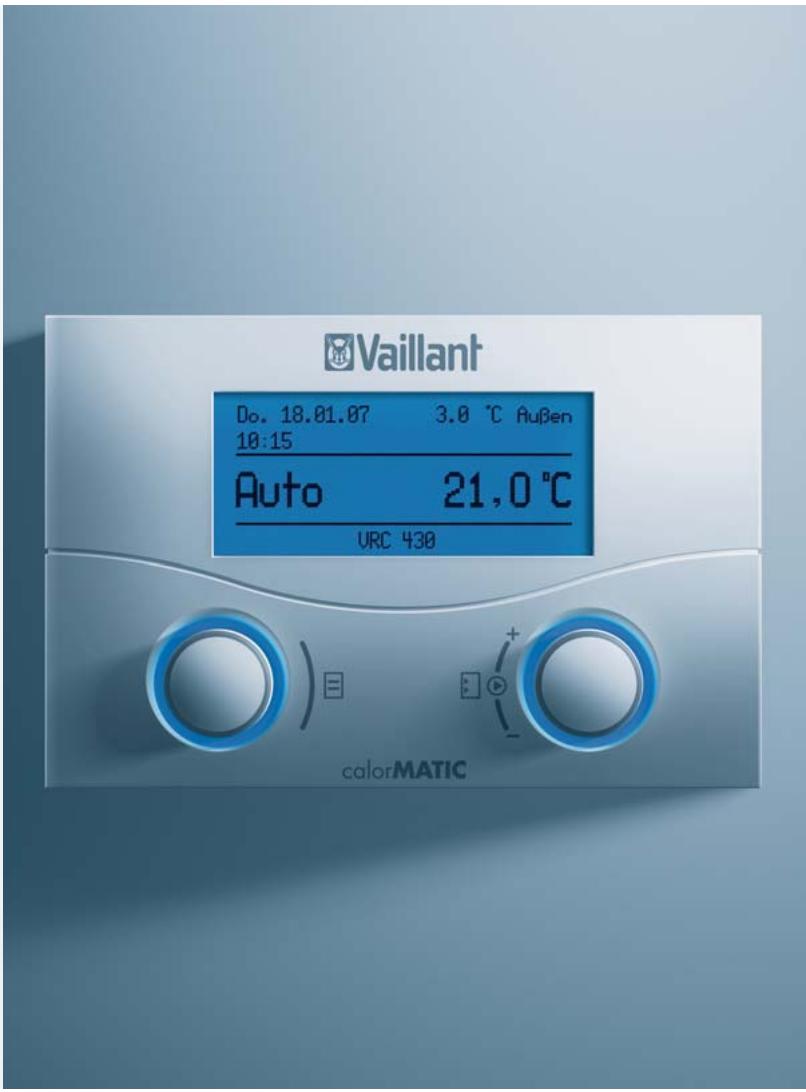

La régulation calorMATIC 430 à sonde extérieure anticipe les changements de température dans le logement selon les variations de températures extérieures. Elle est extrêmement complète et associée au VR 61 peut : gérer deux circuits chauffage.

Vous pouvez également lui associer le module de télécommande VR 81 ou le module solaire VR 68.

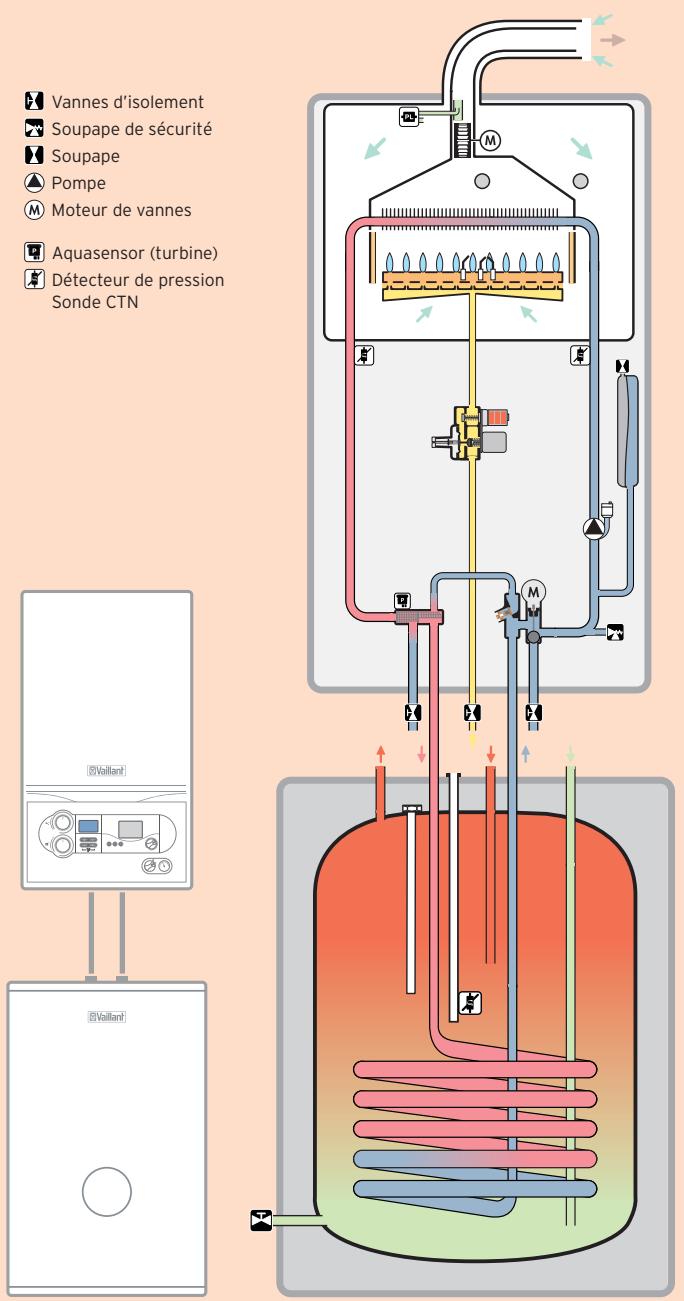

Atmotec - turbotec plus chauffage seul

Si vous souhaitez un comport Eau Chaude Sanitaire sur mesure, nous vous proposons la chaudière atmoTEC-turboTEC chauffage seul à associer à l'un des nombreux préparateurs sanitaires Vaillant.

Les ballons VIH ont été conçus pour un comport sanitaire optimum.

Grâce à un échangeur émaillé très puissant, les temps de réchauffage sont très courts.

Disponibles en différentes tailles (de 70 à 500 litres) et pouvant se placer au-dessus, au-dessous, à côté de la chaudière voire même dans une pièce voisine, ils s'adaptent parfaitement à vos besoins et à votre type de configuration.

Directement pilotés depuis la chaudière, ils sont parfaitement isolés, protégés de la corrosion par une anode en magnésium.

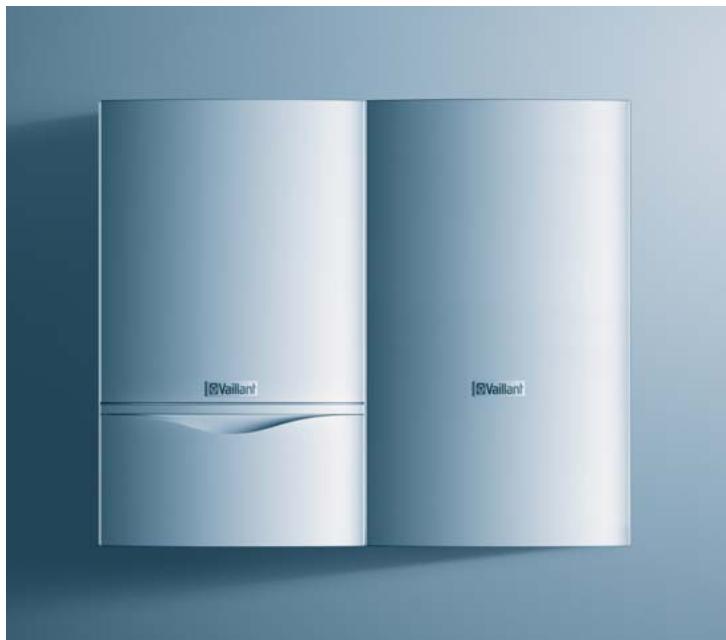

Le bon choix assurément!

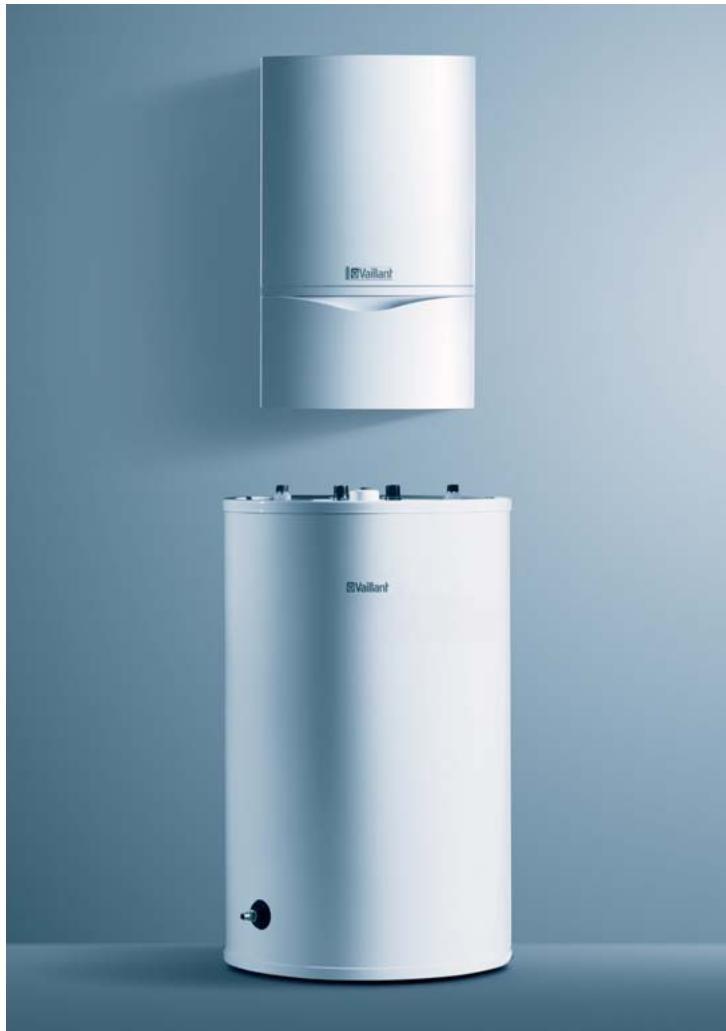

Il se place à côté ou en dessous de la chaudière et forme un ensemble très harmonieux. - C'est la garantie d'un encombrement minimal - Il est simple à raccorder à la chaudière grâce au kit de raccordement prévu à cet effet. Il délivre 130 litres d'eau chaude en 10 minutes.

Les préparateurs cylindriques :

• Ils offrent un comportement de première classe : de 145 à 625 litres en 10 minutes
• Ils permettent d'alimenter plusieurs points d'utilisation simultanément
• Ils s'intègrent facilement grâce à leur design et leur quatre pieds réglables

Caractéristiques techniques atmoTEC - turboTEC plus mixte

Caracteristique	Unités	atmoTEC plus VUW 250/3-5 (cheminée)	atmoTEC plus VUW 253/3-5 (VMC)	atmoTEC plus VUW 280/3-5 (cheminée)	turboTEC plus VUW 252/3-5 (ventouse)	turboTEC plus VUW 322/3-5 (ventouse)
Chauffage
Plage de puissance chauffage (80/60 °C)	kW	9,1 - 25,1	9,1 - 25,1	10,9 - 28	8,1 - 25,1	10,6 - 32
Rendement	PCI	92,6%	92,6%	90,5%	90,5%	92,6%
Catégorie gaz	-	II2E+3+	II2E+3+	II2E+3+	II2E+3+	II2E+3+
Pression chauffage maximale	bar	3	3	3	3	3
Capacité vase d'expansion	I	10	10	10	10	10
Emissions NOx	mg/kWh	145	145	140	145	120
Débit gazG20G30 / G31	m3/hkg/h	2,953,42	2,953,42	3,53,6	2,953,43	3,74,3
Eau Chaude Sanitaire
Plage de puissance Eau Chaude Sanitaire	kW	9,6 - 25,1	9,6 - 25,1	10,9 - 28	8,1 - 25,1	10,6 - 32
Plage de température régblable eau chaude	°C	35 - 65	35 - 65	35 - 65	35 - 65	35 - 65
Débit d'enclenchement	I/min	1,5	1,5	1,5	1,5	1,5
Débit ECS continu (ΔT = 30°C selon la norme EN 13203)	I/min	12	12	13,4	12	15
Pression Eau Chaude Sanitaire minimale	bar	0,15	0,15	0,15	0,15	0,15
Pression Eau Chaude Sanitaire maximale	bar	10	10	10	10	10
Evacuation produits de combustion
Raccordement cheminée / VMC	Ø mm	125	125	125	-	-
Débit d'extraction (VMC)	m³/h	-	100	-	-	-
Ventouse horizontal	Ø mm	-	-	-	60/100	60/100
Longueur maximale ventouse horizontal	m	-	-	-	4,3 / 3,3 m + 1 coude	4 / 3 m + 1 coude
Ventouse vertical	Ø mm	-	-	-	60/100	60/100
Longueur maximale ventouse vertical	m	-	-	-	4,3 / 3,3 m + 1 coude	4 / 3 m + 1 coude
Dimensions et caractéristiques électriques
Hauteur x Profondeur x largeur	mm	800 x 338 x 440
Poids	kg	34	34	35	40	45
Raccordement électriche	V/Hz	230 / 50	230 / 50	230 / 50	230 / 50	230 / 50
Puisance absorbée	W	97	97	97	145	180
Type de protection	-	IP X 4D	IP X 4D	IP X 4D	IP X 4D	IP X 4D
Puisance acoustique à puissance minimale	dB(A)	39,6	-	38	48,4	34,7

Caractéristiques techniques atmoTEC - turboTEC plus systèmes

Caracteristique	Unités	atmoTEC plus système VU 240/3-5 (cheminée)	turboTEC plus système VU 242/3-5 (ventouse)
Chauffage
Plage de puissance chauffage (80/60°C)	kW	9,1 - 24	8,1 - 24
Rendement	PCI	92,6%	90,5%
Catégorie de gaz	-	II2E+3+	II2E+3+
Température maximale gaz brûlés (80/60°C)	°C	116	130
Plage de température chauffage	°C	30 - 85	30 - 85
Pression chauffage maximale	bar	3	3
Emissions NOx	mg/kWh	145	135
Evacuation produits de combustion
Raccordement cheminée	Ø mm	125	-
Ventouse horizontal	Ø mm	-	60 / 100
Longueur maximale ventouse horizontal	m	-	4,5 m + 1 coude
Ventouse vertical	Ø mm	-	60 / 100
Longueur maximale ventouse vertical	m	-	5,5 m
Dimension et caractéristiques électriques
Hauteur x Profondeur x Largeur	mm	800 x 338 x 440	800 x 338 x 440
Poids	kg	34	40
Alimentation électricque	V/Hz	230 / 50	230 / 50
Puisance absorbée	W	97	97
Type de protection	-	IP x 4D	IP x 4D
Puisance acoustique à puissance minimale	dB(A)	45	47,9

Caractéristiques techniques préparateurs sanitaires VIH

Caracteristique	Unité	VIH CK 70	VIH R 120	VIH R 150	VIH R 200	VIH R 300	VIH R 400	VIH R 500
Capacité du gallon	I	63	120	150	200	300	400	500
Capacité échangeur à serpentin	I	3,5	5,9	6,2	8,1	8,6	9,9	14,2
Température max. de l'eau de chauffage	°C	85	85	85	85	85	85	85
Débit Eau Chaude Sanitaire	I/10 mn	130	145	195	250	461	556	625
Hauteur x Profondeur x Largeur	mm	800x380x440	-	-	-	-	-	-
Hauteur x diamètre	mm	-	752 x 560	960 x 600	1236 x 604	1775 x 660*	1475 x 810*	1775 x 810*
Poids à vide	kg	55	63	75	95	125	145	165

• Diamètre avec isolation (sans isolation Ø R 300 = 500, Ø R 400 et R 500 = 650)

Kits de remplacement

Kit complet - Réf.: 2219093K	Réf.: 0020050444	Réf.: 0020059450	Réf.: 0020059434
C&M Vaillant	III	III
Kit complet - Réf.: 2219094K	Réf.: 0020050444	Réf.: 0020059448	Réf.: 0020059434 (ép. 140 mm)
ELM Vaillant	III	III
Kit complet - Réf.: 2219095K	Réf.: 0020050444	Réf.: 0020059449	Réf.: 0020059434 (ép. 140 mm)
SD Vaillant	III	III
Kit complet - Réf.: 2219096K	Réf.: 0020050444	Réf.: 0020051321	Réf.: 303 801*
Vaillant Vaillant	III	Garder les alimentations sanitaires de l'appareil Vaillant existant

• Rallonge ventouse 0,5 m non condensation

Accessoires

Description	Référence
Thermostats et régulations
calorMATIC 392 (eBUS)	0020028505
calorMATIC 430 (eBUS, régulation avec sonde extérieure pour 1 circuit)	0020028516
calorMATIC 430 + VR 61 (eBUS, régulation avec sonde extérieure pour 2 circuits)	2219086K
VR 81 (module de commande déporté pour calorMATIC 430)	0020028541
VR 68 (module solaire pour calorMATIC 430)	0020028534
