uniSTOR Warmwasserspeicher

DE; AT; BEDE Inhaltsverzeichnis 1 Hinweise zur Dokumentation 2 Gerätebeschreibung Inhaltsverzeichnis

Hinweis! Nützliche Informationen und Hinweise.

Hinweise zur Dokumentation . . . . . . . . . . . . . 2 Aufbewahrung der Unterlagen . . . . . . . . . . . . . . . 2 Verwendete Symbole. . . . . . . . . . . . . . . . . . . . . . . . 2

Gerätebeschreibung . . . . . . . . . . . . . . . . . . . . Typenschild . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Bestimmungsgemäße Verwendung . . . . . . . . . . . Aufbau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Hinweise zur Dokumentation

• Symbol für eine erforderliche Aktivität

Die folgenden Hinweise sind ein Wegweiser durch die Gesamtdokumentation. In Verbindung mit dieser Bedienungs- und Installationsanleitung sind weitere Unterlagen gültig. Für Schäden, die durch Nichtbeachtung dieser Anleitungen entstehen, übernehmen wir keine Haftung 1.1 Aufbewahrung der Unterlagen Bewahren Sie bitte diese Bedienungs- und Installationsanleitung sowie alle mitgeltenden Unterlagen so auf, dass sie bei Bedarf zur Verfügung stehen. Übergeben Sie bei Auszug oder Verkauf des Geräts die Unterlagen an den Nachfolger. 1.2 Verwendete Symbole Beachten Sie bitte bei der Bedienung des Gerätes die Sicherheitshinweise in dieser Anleitung! Nachfolgend sind die im Text verwendeten Symbole erläutert: Gefahr! Unmittelbare Gefahr für Leib und Leben! Gefahr! Verbrennungs- oder Verbrühungsgefahr! Achtung! Mögliche gefährliche Situation für Produkt und Umwelt!

2.1 Typenschild Das Typenschild des Vaillant Warmwasserspeichers ist werkseitig auf der Unterseite des Gerätes angebracht. 2.2 Bestimmungsgemäße Verwendung Der Vaillant Warmwasserspeicher VIH CB 75 ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei unsachgemäßem Gebrauch Gefahren für Leib und Leben des Betreibers oder Dritter bzw. Beeinträchtigungen des Gerätes und anderer Sachwerte entstehen. Achtung! Verwenden Sie das Gerät nur zur Erwärmung von Trinkwasser. Entspricht das Wasser nicht den Vorgaben der Trinkwasserverordnung, können Beschädigungen des Gerätes durch Korrosion nicht ausgeschlossen werden. Der Vaillant Warmwasserspeicher VIH CB 75 dient ausschließlich der Versorgung mit erwärmten Trinkwasser bis 75 °C in Haushalt und Gewerbe. Es darf nur zu diesem Zweck eingesetzt werden. Achtung! Jede missbräuchliche Verwendung ist untersagt. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller/Lieferant nicht. Das Risiko trägt allein der Anwender. Zur bestimmungsgemäßen Verwendung gehören auch das Beachten der Bedienungsanleitung sowie die Einhaltung der Pflege- und Inspektionsbedingungen. Der Vaillant Warmwasserspeicher VIH CB 75 muss von einem qualifizierten Fachhandwerker installiert werden, der für die Einhaltung der bestehenden Vorschriften, Regeln und Richtlinien verantwortlich ist. 2.3 Aufbau Der Vaillant Warmwasserspeicher VIH CB 75 ist ein wandhängender, indirekt beheizter Speicher aus Stahl, der trinkwasserseitig emaliert ist. Um den Behälter vor Korrosion zu schützen ist er mit einer Magnesium-Schutzanode ausgerüstet. Die Abmessungen und das Design sind auf die ecoTEC pro- bzw. ecoTEC plus-Geräte abgestimmt.

Bedienungsanleitung für uniSTOR Gerätebeschreibung 2 Sicherheit 3 Bedienung 4 Eine FCKW-freie PU-Isolierung sorgt für die Wärmedämmung. Über den Kaltwasseranschluss ist der Speicher mit dem Wassernetz und über den Warmwasseranschluss mit den Zapfstellen verbunden. Wird an einer Zapfstelle warmes Wasser entnommen, so fließt kaltes Wasser in den Speicher nach, wo es auf die am Speichertemperaturregler des Heizgerätes eingestellte Temperatur erwärmt wird. Speicherregelung Wird das Heizgerät mit dem integrierbaren witterungsgeführten Regler calorMATIC 400 oder dem Raumtemperaturregler calorMATIC 360 ausgestattet, so wird die Speicherregelung über die Elektronik des Heizgerätes vorgenommen.

Sicherheitsventil und Ausblaseleitung Bei jedem Aufheizen des Warmwassers im Speicher vergrößert sich das Wasservolumen, deshalb muss jeder Speicher bauseits mit einem Sicherheitsventil und einer Ausblaseleitung ausgerüstet sein. Gefahr! Verbrühungsgefahr durch heißes Wasser! Während der Beheizung tritt aus der Ausblaseleitung heißes Wasser aus. Die Ausblaseleitung müssen Sie zu einer geeigneten Abflussstelle führen, an der eine Gefährdung von Personen ausgeschlossen ist. Verschließen Sie nie das Sicherheitsventil bzw. die Ausblaseleitung. Andernfalls kann ein Platzen des Speichers nicht ausgeschlossen werden. Gefahr! Verbrühungsgefahr durch heißes Wasser! Die Auslauftemperatur an den Zapfstellen kann beim VIH CB 75 bis zu 85 °C betragen. Frostgefahr Bleibt der Speicher längere Zeit in einem unbeheizten Raum außer Betrieb (z. B. Winterurlaub o. Ä.), muss der Speicher vollständig entleert werden. Veränderungen An Speicher oder Regelung, an Zuleitungen für Wasser an der Ausblaseleitung und am Sicherheitsventil für das Speicherwasser dürfen Sie keine Veränderungen vornehmen. Undichtigkeiten Bei Undichtigkeiten im Warmwasser-Leitungsbereich zwischen Speicher und Zapfstelle schließen Sie bitte das Kaltwasser-Absperrventil an der Sicherheitsgruppe zwischen Speicher und Hausanschluss und lassen Sie die Undichtigkeit durch Ihren anerkannten Fachhandwerksbetrieb beheben.

Bedienungsanleitung für uniSTOR Abb. 4.1 Wassertemperatur einstellen (Beispiel: ecoTEC pro)

Öffnen Sie vor der ersten (oder erneuten) Inbetriebnahme stets eine Zapfstelle, um zu prüfen, ob der Speicher mit Wasser gefüllt und die Absperrvorrichtung in der Kaltwasserzuleitung geöffnet ist. Danach gehen Sie folgendermaßen vor: • Prüfen Sie die Betriebsbereitschaft des Heizgerätes. • Stellen Sie die Speicherwassertemperatur ein: Mit dem Temperaturwähler (1) am Heizgerät können Sie die eingestellte Temperatur ändern: linker Anschlag ca. 15 °C, rechter Anschlag ca. 70 °C. Die Speichertemperatur ist werkseitig in Anlehnung an das Energieeinsparungsgesetz auf ca. 60 °C eingestellt. Für den üblichen Warmwasserbedarf gewährt diese Einstellung ein Höchstmaß an Hygiene und Wirtschaftlichkeit. Zudem wird bei stark kalkhaltigem Wasser die Kalkbildung verzögert. • Heizgerät einschalten. Hinweis! Bei der Erstaufheizung oder nach längeren Abschaltpausen steht die volle Speicherleistung erst nach einer Wartezeit zur Verfügung. 4.2 Einstellvorschriften Aus wirtschaftlichen und hygienischen (z. B. Legionellenschutz) Gründen empfehlen wir, die Wassertemperatur auf ca. 60 °C einzustellen. Bei Anlagen mit langen Rohrleitungen, müssen Sie die Warmwassertemperatur auf mindestens 60 °C einstellen. Dies gilt auch für Anlagen mit mehreren Speichern, wenn diese zusammen einen Inhalt von mehr als 400l haben. 4.3 Pflege Zur Reinigung der Außenteile des Speichers genügt ein feuchtes, evtl. mit Seifenlösung getränktes Tuch.

5 Wartung 6 Kundendienst und Garantie 7 Recycling und Entsorgung Um den Mantel Ihres Gerätes nicht zu beschädigen, verwenden Sie bitte keine scheuernden und lösenden Reinigungsmittel (Scheuermittel aller Art, Benzin o. Ä.). Je nach Wasserbeschaffenheit empfiehlt es sich, in regelmäßigen Zeitabständen den Speicher durchzuspülen.

ler aufgrund unsachgemäßer Installation oder vorschriftswidriger Behandlung, bei Verstoß gegen die geltenden Normen und Richtlinien zur Installation, zum Aufstellraum oder zur Belüftung, bei Überlastung, Frosteinwirkung oder normalem Verschleiß oder bei Gewalteinwirkung übernehmen wir keine Haftung. Wenn eine Rechnung gemäß den allgemeinen Bedingungen des Werkvertrages ausgestellt wird, wird diese ohne vorherige schriftliche Vereinbarung mit Dritten (z. B. Eigentümer, Vermieter, Verwalter etc.) an den Auftraggeber oder/und den Benutzer der Anlage gerichtet; dieser übernimmt die Zahlungsverpflichtung. Der Rechnungsbetrag ist dem Techniker des Werkskundendienstes, der die Leistung erbracht hat, zu erstatten. Die Reparatur oder der Austausch von Teilen während der Garantie verlängert die Garantiezeit nicht. Nicht umfasst von der Werksgarantie sind Ansprüche, die über die kostenlose Fehlerbeseitigung hinausgehen, wie z. B. Ansprüche auf Schadenersatz. Gerichtsstand ist der Sitz unseres Unternehmens. Um alle Funktionen des Vaillant-Gerätes auf Dauer sicherzustellen und um den zugelassenen Serienzustand nicht zu verändern, dürfen bei Wartungs- und Instandhaltungsarbeiten nur Original-Vaillant-Ersatzteile verwendet werden!

Voraussetzung für dauernde Betriebsbereitschaft, Zuverlässigkeit und hohe Lebensdauer ist eine jährliche Wartung des Speichers durch den Fachhandwerker. Gefahr! Unsachgemäße oder nicht durchgeführte Wartung kann die Betriebssicherheit des Geräts beeinträchtigen und zu Sach- und Personenschäden führen! Versuchen Sie daher niemals selbst, Wartungsarbeiten an Ihrem Gerät auszuführen. Beauftragen Sie zur Wartung einen anerkannten Fachhandwerksbetrieb. Wir empfehlen hierzu den Abschluss eines Wartungsvertrages mit Ihrem anerkannten Fachhandwerksbetrieb. Bei stark kalkhaltigem Wasser ist eine periodische Entkalkung empfehlenswert.

7 Die Lebensdauer der Magnesium-Schutzanode beträgt ca. 3 Jahre. Sie sollte bei jeder Wartung (einmal jährlich) überprüft werden.

Werksgarantie Die N.V. VAILLANT gewährleistet eine Garantie von 2 Jahren auf alle Material- und Konstruktionsfehler ihrer Produkte ab dem Rechnungsdatum. Die Garantie wird nur gewährt, wenn folgende Voraussetzungen erfüllt sind: 1. Das Gerät muss von einem qualifizierten Fachmann installiert worden sein. Dieser ist dafür verantwortlich, dass alle geltenden Normen und Richtlinien bei der Installation beachtet wurden. 2. Während der Garantiezeit ist nur der Vaillant Werkskundendienst autorisiert, Reparaturen oder Veränderungen am Gerät vorzunehmen. Die Werksgarantie erlischt, wenn in das Gerät Teile eingebaut werden, die nicht von Vaillant zugelassen sind. 3. Damit die Garantie wirksam werden kann, muss die Garantiekarte vollständig und ordnungsgemäß ausgefüllt, unterschrieben und ausreichend frankiert spätestens fünfzehn Tage nach der Installation an uns zurückgeschickt werden. Während der Garantiezeit an dem Gerät festgestellte Material- oder Fabrikationsfehler werden von unserem Werkskundendienst kostenlos behoben. Für Fehler, die nicht auf den genannten Ursachen beruhen, z. B. Feh-

Recycling und Entsorgung

Sowohl der Vaillant Warmwasserspeicher VIH CB 75 als auch die zugehörige Transportverpackung bestehen zum weitaus überwiegenden Teil aus recyclefähigen Rohstoffen. 7.1 Gerät Defekte Warmwasserspeicher wie auch alle Zubehöre gehören nicht in den Hausmüll. Sorgen Sie dafür, dass das Altgerät und ggf. vorhandene Zubehöre einer ordnungsgemäßen Entsorgung zugeführt werden. 7.2 Verpackung Sorgen Sie dafür, dass die Verpackung einer ordnungsgemäßen Entsorgung zugeführt wird. Hinweis! Beachten Sie bitte die geltenden nationalen gesetzlichen Vorschriften.

Bedienungsanleitung für uniSTOR Für den Fachhandwerker

Installationsanleitung

uniSTOR Warmwasserspeicher

DE; AT; BEDE Inhaltsverzeichis 1 Hinweise zur Dokumentation 2 Gerätebeschreibung Inhaltsverzeichnis 1 1.1 1.2

Hinweise zur Dokumentation . . . . . . . . . . . . . 2 Aufbewahrung der Unterlagen . . . . . . . . . . . . . . . 2 Verwendete Symbole. . . . . . . . . . . . . . . . . . . . . . . . 2

Gerätebeschreibung . . . . . . . . . . . . . . . . . . . . Typenschild . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Bestimmungsgemäße Verwendung . . . . . . . . . . . Aufbau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Sicherheitshinweise und Vorschriften . . . . . . 3 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . 3 Vorschriften . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lieferumfang und Zubehör . . . . . . . . . . . . . . . . . . Montageort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Montage neben dem Heizgerät . . . . . . . . . . . . . . . Montage unter dem Heizgerät . . . . . . . . . . . . . . . .

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Anschlusszubehör . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Anschluss ans Heizgerät. . . . . . . . . . . . . . . . . . . . . 7

Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . 8 Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Übergabe an den Betreiber . . . . . . . . . . . . . . . . . . 8

Kundendienst und Garantie . . . . . . . . . . . . . . Kundendienst . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Werkskundendienst Deutschland . . . . . . . . . . . . . Vaillant Werkskundendienst GmbH Österreich . . Kundendienst Belgien . . . . . . . . . . . . . . . . . . . . . . . Werksgarantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Herstellergarantie Deutschland / Österreich . . . Werksgarantie Belgien . . . . . . . . . . . . . . . . . . . . . .

Technische Daten . . . . . . . . . . . . . . . . . . . . . .

Hinweise zur Dokumentation

1.1 Aufbewahrung der Unterlagen Bewahren Sie bitte diese Bedienungs- und Installationsanleitung sowie alle mitgeltenden Unterlagen so auf, dass sie bei Bedarf zur Verfügung stehen. Übergeben Sie bei Auszug oder Verkauf des Geräts die Unterlagen an den Nachfolger. 1.2 Verwendete Symbole Beachten Sie bitte bei der Installation des Gerätes die Sicherheitshinweise in dieser Anleitung! Nachfolgend sind die im Text verwendeten Symbole erläutert: Gefahr! Unmittelbare Gefahr für Leib und Leben! Gefahr! Verbrennungs- oder Verbrühungsgefahr!

Achtung! Mögliche gefährliche Situation für Produkt und Umwelt! Hinweis! Nützliche Informationen und Hinweise. • Symbol für eine erforderliche Aktivität

Die folgenden Hinweise sind ein Wegweiser durch die Gesamtdokumentation. In Verbindung mit dieser Bedienungs- und Installationsanleitung sind weitere Unterlagen gültig. Für Schäden, die durch Nichtbeachtung dieser Anleitungen entstehen, übernehmen wir keine Haftung

2.1 Typenschild Das Typenschild des Vaillant Warmwasserspeichers ist werkseitig auf der Unterseite des Gerätes angebracht. 2.2 Bestimmungsgemäße Verwendung Der Vaillant Warmwasserspeicher VIH CB 75 ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei unsachgemäßem Gebrauch Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Beeinträchtigungen des Gerätes und anderer Sachwerte entstehen. Achtung! Verwenden Sie die Geräte nur zur Erwärmung von Trinkwasser. Entspricht das Wasser nicht den Vorgaben der Trinkwasserverordnung, können Beschädigungen des Gerätes durch Korrosion nicht ausgeschlossen werden. Der Vaillant Warmwasserspeicher VIH CB 75 dient ausschließlich der Versorgung mit erwärmtem Trinkwasser bis 75 °C in Haushalt und Gewerbe. Er darf nur zu diesem Zweck eingesetzt werden. Achtung! Jede missbräuchliche Verwendung ist untersagt.

Installationsanleitung für uniSTOR Gerätebeschreibung 2 Sicherheitshinweise und Vorschriften 3 Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller/Lieferant nicht. Das Risiko trägt allein der Anwender. Zur bestimmungsgemäßen Verwendung gehören auch das Beachten der Bedienungs- und Installationsanleitung sowie die Einhaltung der Pflege- und Inspektionsbedingungen. Der Vaillant Warmwasserspeicher VIH CB 75 muss von einem qualifizierten Fachhandwerker installiert werden, der für die Einhaltung der bestehenden Vorschriften, Regeln und Richtlinien verantwortlich ist. 2.3 Aufbau Der Vaillant Warmwasserspeicher VIH CB 75 ist ein wandhängender, indirekt beheizter Speicher aus Stahl, der trinkwasserseitig emaliert ist. Um den Behälter vor Korrosion zu schützen ist er mit einer Magnesium-Schutzanode ausgerüstet. Die Abmessungen und das Design sind auf die ecoTEC pro- bzw. ecoTEC plus-Geräte abgestimmt. Eine FCKW-freie EPS-Isolierung sorgt für die Wärmedämmung. Über den Kaltwasseranschluss ist der Speicher mit dem Wassernetz und über den Warmwasseranschluss mit den Zapfstellen verbunden. Wird an einer Zapfstelle warmes Wasser entnommen, so fließt kaltes Wasser in den Speicher nach, wo es auf die am Speichertemperaturregler des Heizgerätes eingestellte Temperatur erwärmt wird. Speicherregelung Wird das Heizgerät mit dem integrierbaren witterungsgeführten Regler calorMATIC 400 oder dem Raumtemperaturregler calorMATIC 360 ausgestattet, so wird die Speicherregelung über die Elektronik des Heizgerätes vorgenommen.

Sicherheitshinweise und Vorschriften Sicherheitshinweise Achtung! Sach- und Personenschäden durch unsachgemäße Installation! Die Installation und die Erstinbetriebnahme darf nur von einem anerkannten Fachhandwerker durchgeführt werden. Dieser übernimmt auch die Verantwortung für die fach- und vorschriftsgerechte Installation und Erstinbetriebnahme. Achtung! Sachschäden durch austretendes Wasser! Alte oder beschädigte Dichtungen müssen Sie auswechseln.

Installationsanleitung für uniSTOR Sicherheitsventil und Ausblaseleitung Bei jedem Aufheizen des Warmwassers im Speicher vergrößert sich das Wasservolumen, deshalb muss jeder Speicher bauseits mit einem Sicherheitsventil und einer Ausblaseleitung ausgerüstet sein. Gefahr! Verbrühungsgefahr durch heißes Wasser! Während der Beheizung tritt aus der Ausblaseleitung heißes Wasser aus. Die Ausblaseleitung müssen Sie zu einer geeigneten Abflussstelle führen, an der eine Gefährdung von Personen ausgeschlossen ist. Verschließen Sie nie das Sicherheitsventil bzw. die Ausblaseleitung. Andernfalls kann ein Platzen des Speichers nicht ausgeschlossen werden. Gefahr! Verbrühungsgefahr durch heißes Wasser! Die Auslauftemperatur an den Zapfstellen kann beim VIH CB 75 bis zu 85 °C betragen. Gefahr! Verbrühungsgefahr durch heißes Wasser! Überprüfen Sie bei jeder Wartung die Sicherheitsgruppe auf Funktionsfähigkeit (siehe Bedienungsanleitung der Sicherheitsgruppe). Andernfalls kann ein Platzen des Speichers nicht ausgeschlossen werden! Frostgefahr Bleibt der Speicher längere Zeit in einem unbeheizten Raum außer Betrieb (z. B. Winterurlaub o. Ä.), muss der Speicher vollständig entleert werden. Veränderungen An Speicher oder Regelung, an Zuleitungen für Wasser, an der Ausblaseleitung und am Sicherheitsventil für das Speicherwasser dürfen Sie keine Veränderungen vornehmen. Undichtigkeiten Bei Undichtigkeiten im Warmwasser-Leitungsbereich zwischen Speicher und Zapfstelle schließen Sie bitte das Kaltwasser-Absperrventil an der Sicherheitsgruppe zwischen Speicher und Hausanschluss und lassen Sie die Undichtigkeit durch Ihren anerkannten Fachhandwerksbetrieb beheben. 3.2 Vorschriften Wir weisen darauf hin, dass die am Installationsort zutreffenden Vorschriften und Richtlinien für a) Trinkwasser-Installation, b) Heizungs-Installation und c) Elektro-Installation zu beachten sind. Für die Installation dieses Gerätes sind insbesondere die nachfolgenden Gesetze, Verordnungen, technischen Re-

3 Sicherheitshinweise und Vorschriften 4 Montage geln, Normen und Bestimmungen in jeweils gültiger Fassung zu beachten: Hinweis! Die folgende Aufzählung der Normen erhebt keinen Anspruch auf Vollständigkeit. – DIN 1988 - TRWI, Technische Regeln für Trinkwasserinstallation, – Vorschriften und Bestimmungen der örtlichen Wasserversorgung, – Heizungsanlagenverordnung vom 22.03.1994, – VDE- sowie EVU-Vorschriften und Bestimmungen (bei Einsatz in Verbindung mit einer Schaltleiste).

Lieferumfang und Zubehör

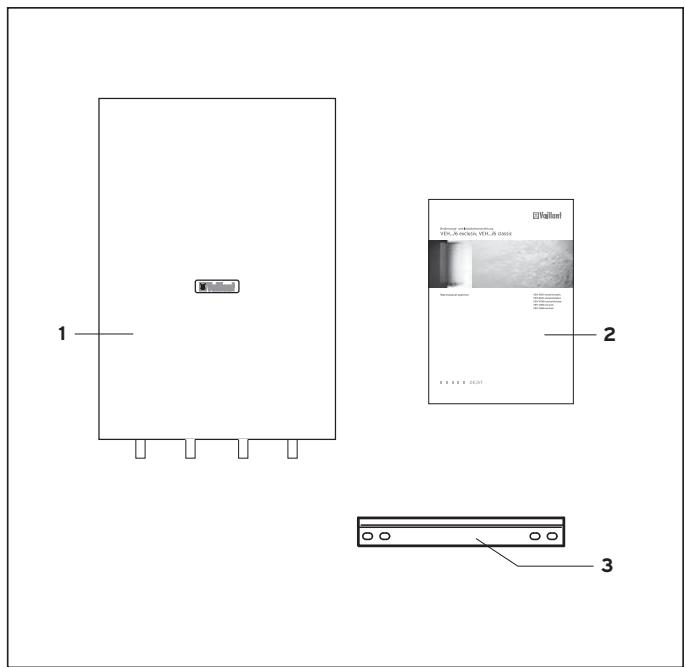

Abb. 4.1 Lieferumfang

Gerät Bedienungs- und Installationsanleitung Befestigungsschiene Dübel und Schrauben

Tabelle 4.1 Typenübersicht

Zubehör (nicht im Lieferumfang enthalten) Distanzrahmen 105 mm (Art.-Nr. 00 2001 1856) Distanzrahmen 65 mm (Art.-Nr. 308 650) Speicherverrohrung (Art.-Nr. 00 2002 3158)

4.2 Montageort Den Vaillant Warmwasserspeicher VIH CB 75 können Sie hängend neben (Anschlüsse unten) oder hängend oder stehend unter dem Heizgerät (Anschlüsse oben) montieren. 4.3 Montage neben dem Heizgerät Zur Montage des VIH CB 75 liegt der Speicherverpackung eine Befestigungsschiene bei. Berücksichtigen Sie bei der Anbringung des Speichers sein Gewicht in gefülltem Zustand (siehe Kapitel 10). Verwenden Sie je nach Beschaffenheit der Wand Schrauben mit geeigneten Dübeln. Bei Leichtbauwänden ist eine besondere Tragekonstruktion erforderlich (z. B. auf der Rückseite der Wand Befestigungsschrauben durch Flacheisen verbinden). • Bohren Sie die Löcher für die Befestigungsschiene entsprechend Abbildung 4.2 (Unterkanten des Speichers und des Heizgerätes auf gleicher Höhe). • Richten Sie die Befestigungsschiene waagerecht zur Heizgeräteschiene und lotrecht zu den Wasseranschlüssen aus. • Befestigen Sie die Befestigungsschiene mit Dübeln und Schrauben an der Wand. • Hängen Sie den Speicher mit der Aussparung in der Geräterückwand an der Befestigungsschiene ein. 4.4 Montage unter dem Heizgerät Zur Montage des VIH CB 75 liegt der Speicherverpackung eine Befestigungsschiene bei. Berücksichtigen Sie bei der Anbringung des Speichers sein Gewicht in gefülltem Zustand (siehe Kapitel 10). Verwenden Sie je nach Beschaffenheit der Wand Schrauben mit geeigneten Dübeln. Bei Leichtbauwänden ist eine besondere Tragekonstruktion erforderlich (z. B. auf der Rückseite der Wand Befestigungsschrauben durch Flacheisen verbinden). • Bohren Sie die Löcher für die Befestigungsschiene entsprechend Abbildung 4.3. • Richten Sie die Befestigungsschiene waagerecht aus. • Befestigen Sie die Befestigungsschiene mit Dübeln und Schrauben an der Wand. • Schneiden Sie das Isoliermaterial in der unteren Aussparung der Geräterückwand aus. • Hängen Sie den Speicher mit der Aussparung in der Geräterückwand an der Befestigungsschiene ein. Hinweis! Montage des Speichers unter dem Heizgerät: – Kaltwasserleitung an den Stutzen mit der roten Markierung anschließen! – Warmwasserleitung an den Stutzen mit der blauen Markierung anschließen! – Speichervor- und -rücklauf müssen ebenfalls umgekehrt angeschlossen werden! Beachten Sie die „Warm-“ und „KaltwasserSeite“ in Abb. 4.2 und 4.3.

Installationsanleitung für uniSTOR Montage 4

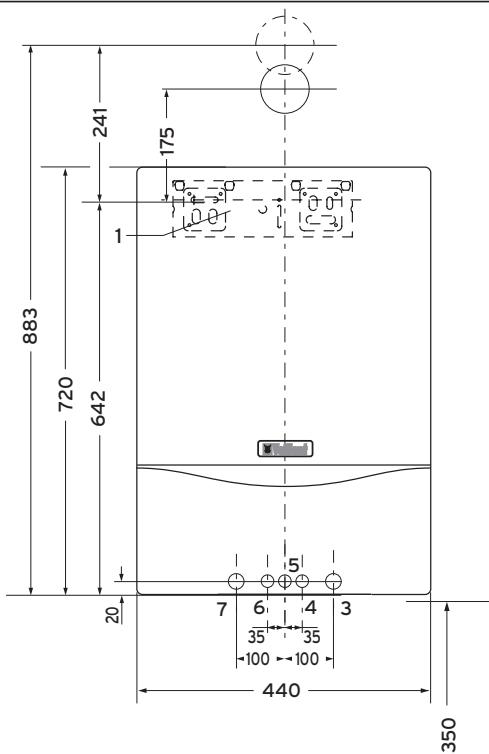

Abb. 4.2 Abmessungen bei Montage neben dem Heizgerät Legende 1 Gerätehalter VC-Gerät 2 Gerätehalter VIH CB 75 3 Heizungsrücklauf VC-Gerät, Rp 3/4 4 Speicherrücklauf VC-Gerät 5 Gasanschluss Rp 1/2 6 Speichervorlauf VC-Gerät 7 Heizungsvorlauf VC-Gerät, Rp 3/4 17 Speichervorlauf VIH CB 75, Rp 3/4 18 Speicherrücklauf VIH CB 75, Rp 3/4 19 Warmwasseranschluss, Rp 3/4 20 Kaltwasseranschluss, Rp 3/4 21 NTC 22 Magnesium-Schutzanode

Hinweis! Benutzen Sie bei der Montage des Warmwasserspeichers neben dem Heizgerät die als Zubehör erhältlichen Distanzrahmen 105 mm (Art.-Nr. 00 2002 1856) bzw. Distanzrahmen 65 mm (Art.-Nr. 308 650) und die Speicherverrohrung (Art.-Nr. 00 2002 3158). Die zugehörige Anleitung finden Sie bei den Unterlagen zum Heizgerät.

Installationsanleitung für uniSTOR DE; AT; BEDE

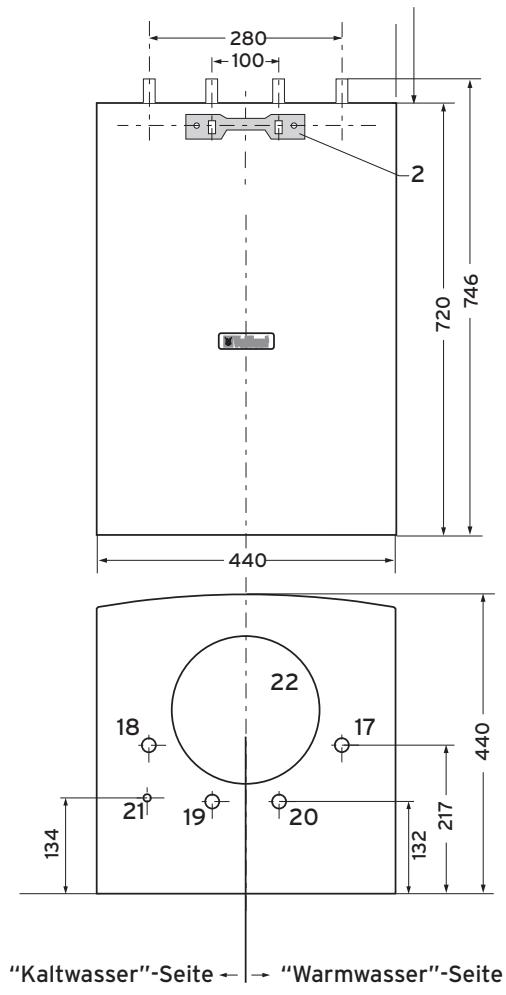

Legende 1 Gerätehalter VC-Gerät 2 Gerätehalter VIH CB 75 3 Heizungsrücklauf VC-Gerät, Rp 3/4 4 Speicherrücklauf VC-Gerät 5 Gasanschluss Rp 1/2 6 Speichervorlauf VC-Gerät 7 Heizungsvorlauf VC-Gerät, Rp 3/4 17 Speichervorlauf VIH CB 75, Rp 3/4 18 Speicherrücklauf VIH CB 75, Rp 3/4 19 Warmwasseranschluss, Rp 3/4 20 Kaltwasseranschluss, Rp 3/4 21 NTC 22 Magnesium-Schutzanode

Gefahr! Sach- und Personenschäden durch unsachgemäße Installation! Die Installation und die Erstinbetriebnahme darf nur von einem anerkannten Fachhandwerker durchgeführt werden. Dieser übernimmt auch die Verantwortung für die fach- und vorschriftsgerechte Installation und Erstinbetriebnahme.

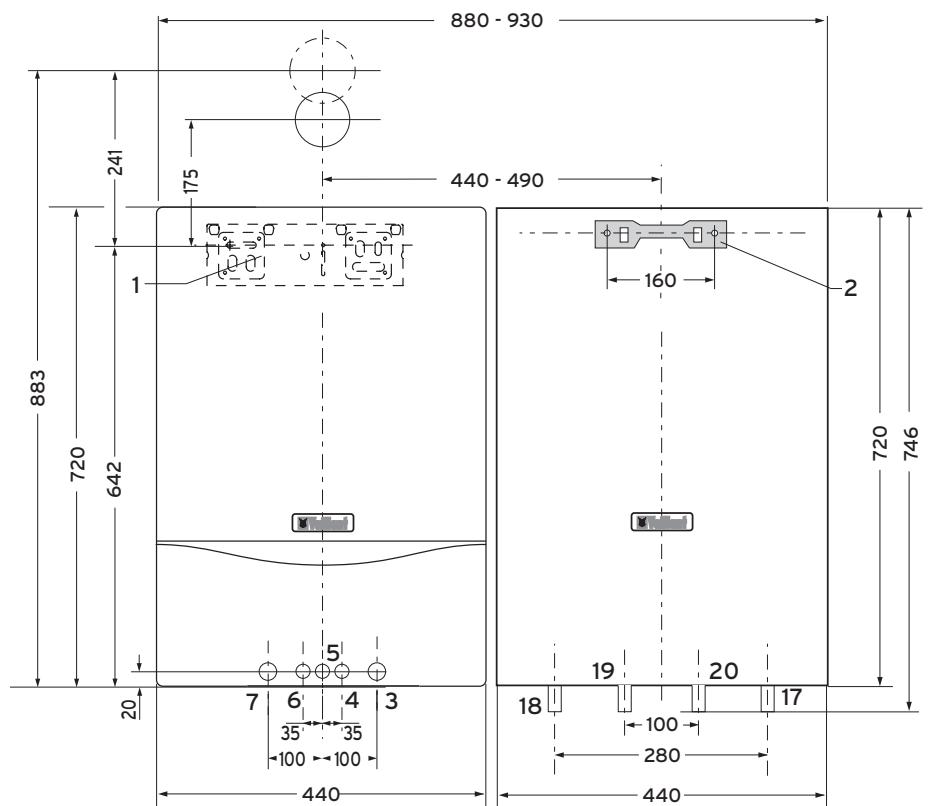

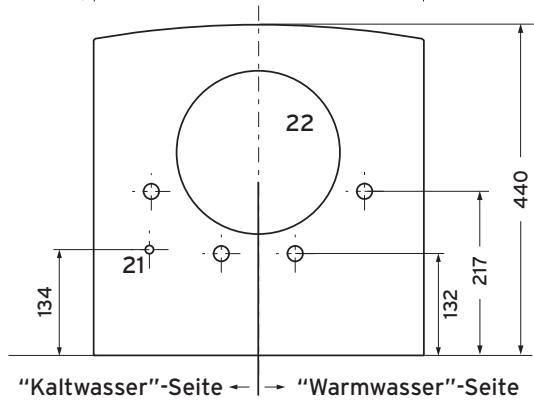

Abb. 4.3 Abmessungen bei Montage unter dem Heizgerät

Bei der Speicherinstallation gehen Sie folgendermaßen vor: • Rüsten sie das Heizgerät mit dem entsprechenden Zubehör für den Speicherbetrieb nach (siehe Kap. 4.1). • Spülen Sie vor dem Anschluss die Trinkwasserleitung sorgfältig durch. • Installieren Sie die Kaltwasserleitung mit den erforderlichen Sicherheitseinrichtungen: Der Wasserdruck im Kaltwassereingang darf max. 8 bar betragen. Bauen Sie eine Sicherheitsgruppe bis max. 8 bar ein. • In der Nähe der Ausblaseleitung des Sicherheitsventils müssen Sie ein Schild mit dem Wortlaut anbringen: „Während der Beheizung des Speichers tritt aus Sicherheitsgründen Wasser aus der Ausblaseleitung des Sicherheitsventiles aus! Nicht verschließen!“ • Installieren Sie die Warmwasserleitung. Hinweis! Zur Vermeidung von Energieverlusten und auch als Verbrühschutz müssen alle hydraulischen Leitungen mit einer Wärmedämmung versehen sein. Hinweis! Schließen Sie alle Anschlussleitungen mit Verschraubungen an. 5.1 Anschlusszubehör Zur einfachen Montage des Vaillant Warmwasserspeichers VIH CB 75 neben dem Heizgerät steht als Zubehör ein Verrohrungssatz (Art.-Nr. 00 2002 3158) zur Verfügung.

Installationsanleitung für uniSTOR Installation 5

5.2 Anschluss ans Heizgerät • Steckverbindung zwischen Heizgerät und NTC-Fühler des Warmwasserspeichers zusammenstecken. Rücklauftemperaturfühler (NTC)

Vorlauftemperaturfühler (NTC)

X 2/8 blau D Vorrang-Umschaltventil

Wasserdurchflusssensor

SekundärWärmetauscher (NTC)

X 2/6 grün (Signal) X 2/5 violett (Signal) X 2/1 schwarz

nur bei ecoTEC plus: Warmwasserauslauf (NTC)

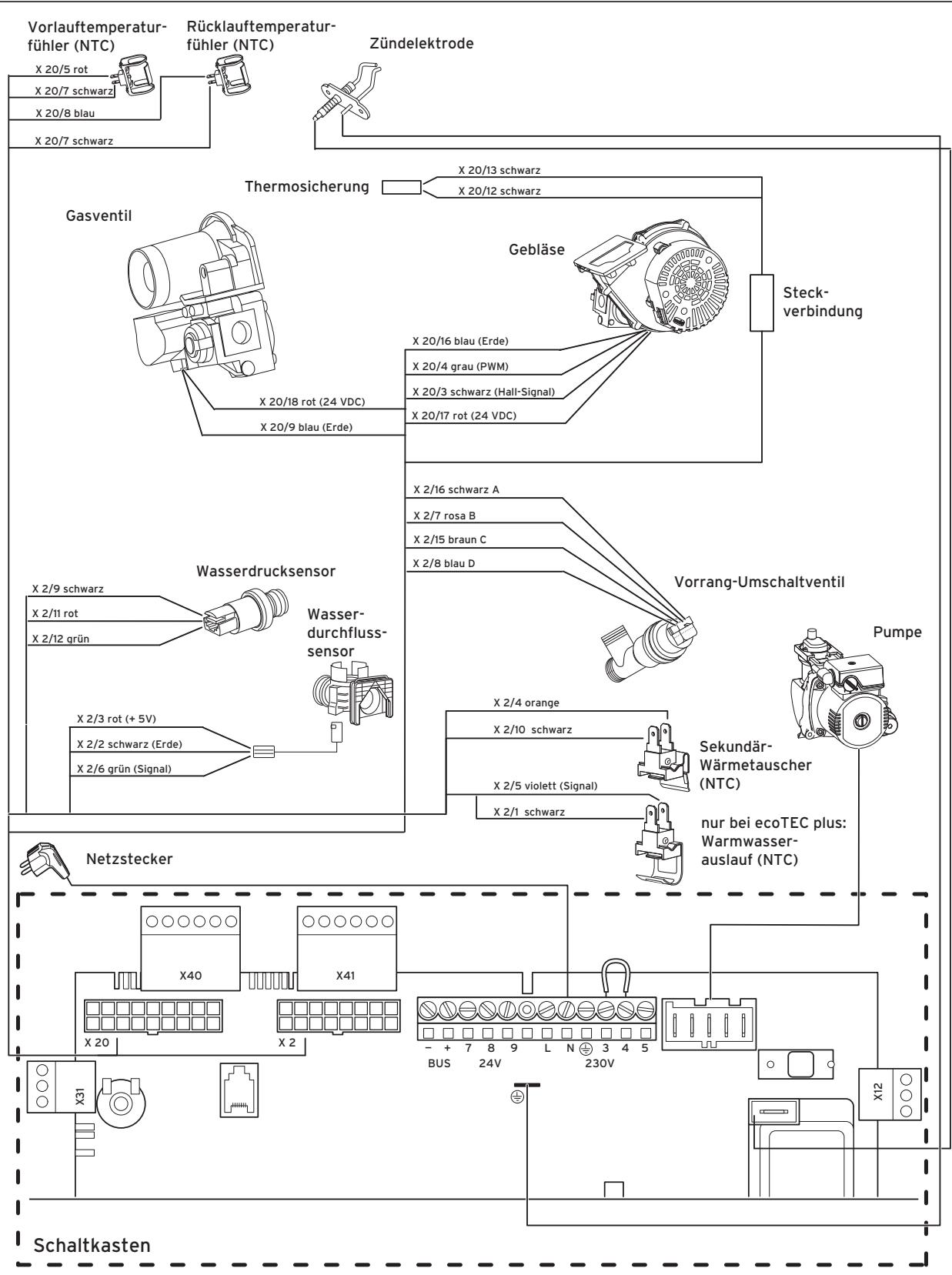

Schaltkasten Abb. 5.1 Anschluss ans Heizgerät

Installationsanleitung für uniSTOR DE; AT; BEDE

6 Inbetriebnahme 7 Wartung 6

6.1 Inbetriebnahme Nach erfolgter Installation müssen Sie den Speicher heizungs- und trinkwasserseitig auffüllen. • Füllen sie die Anlage heizungsseitig auf und entlüften Sie sie. • Füllen Sie die Anlage trinkwasserseitig über den Kaltwassereinlauf und entlüften Sie sie über eine Warmwasserzapfstelle. • Prüfen Sie Speicher und Anlage auf Dichtheit. • Stellen sie die Speicherwassertemperatur ein: Mit dem Temperaturwähler am Heizgerät können Sie die werkseitig eingestellte Temperatur von 60 °C ändern: linker Anschlag ca. 15 °C, rechter Anschlag ca. 70 °C. • Prüfen sie alle Regel- und Überwachungseinrichtungen auf Funktion und richtige Einstellung. • Nehmen Sie das Heizgerät in Betrieb.

ten Sie auf eine entsprechende Hygiene der Reinigungsgeräte und -mittel. Bei der Reinigung des Innenbehälters gehen Sie wie folgt vor: • Leeren sie den Speicher. • Schrauben sie den Deckel ab. • Nehmen Sie die Reinigung mit einem Wasserstrahl vor. Falls erforderlich Ablagerungen mit einem geeigneten Hilfsmittel z. B. Holz- oder Kunststoffschaber lösen und ausspülen. Achtung! Beschädigen Sie nicht die Emaillierung des Innenbehälters! • Kontrollieren Sie die Magnesium-Schutzanode bei jeder Reinigung durch Sichtprüfung auf Abtragung. • Füllen Sie den Speicher und prüfen Sie ihn auf Dichtigkeit. 7.3

6.2 Übergabe an den Betreiber Der Betreiber des Vaillant Warmwasserspeicher VIH CB 75 muss über die Handhabung und Funktion des Speichers unterrichtet werden. • Zeigen Sie dem Betreiber, wo er den Speicher entleeren kann. • Übergeben Sie dem Betreiber die Anleitung und die Gerätepapiere zur Aufbewahrung. Gehen Sie die Bedienungsanleitung mit dem Betreiber durch und beantworten Sie gegebenenfalls seine Fragen. • Weisen Sie den Betreiber insbesondere auf die Sicherheitshinweise hin, die er beachten muss. • Weisen Sie den Betreiber auf die Notwendigkeit einer regelmäßigen Wartung des Geräts hin (Wartungsvertrag). • Machen Sie den Betreiber darauf aufmerksam, dass die Anleitungen in der Nähe der Anlage bleiben sollen.

Magnesium-Schutzanode warten

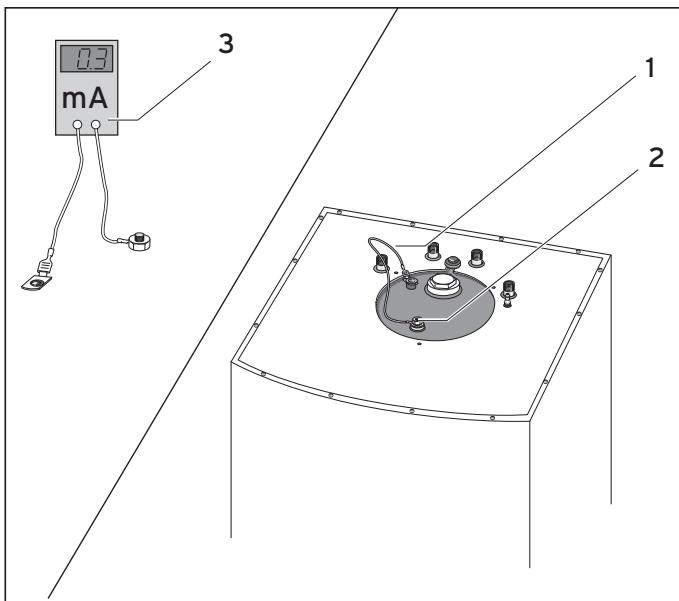

Wartung Abb. 7.1 Wartung der Schutzanode

Sicherheitsventil Gefahr! Verbrühungsgefahr durch heißes Wasser! Die Ausblaseleitung des am Warmwasserspeicher angebrachten Sicherheitsventils muss stets offen bleiben. Überprüfen Sie bei jeder Wartung die Sicherheitsgruppe auf Funktionsfähigkeit (siehe Installationsanleitung der Sicherheitsgruppe). Andernfalls kann ein Platzen des Speichers nicht ausgeschlossen werden!

7.2 Innenbehälter reinigen Da die Reinigungsarbeiten im Innenbehälter des Speichers im Trinkwasserbereich durchgeführt werden, ach-

Die Lebensdauer der Magnesium-Schutzanode (1) beträgt ca. drei Jahre. Sie sollte jedoch möglichst ein-mal im Jahr überprüft werden. Der Zustand der Magnesium-Schutzanode kann bei eingebauter Anode durch das Messen des Schutzstromes bestimmt werden: • Erdungskabel (2) am Speicher lösen und den Schutzstrom mit einem Amperemeter (3) messen. Bei einem Schutzstrom von weniger als 0,3 mA muss die Anode herausgenommen und auf Abtragung überprüft werden. Falls erforderlich, ist sie gegen eine Original-Ersatzteil Magnesium-Schutzanode auszutauschen. Alternativ: Fremdstromanode aus dem Vaillant Zubehör.

Installationsanleitung für uniSTOR Wartung 7 Recycling und Entsorgung 8 Kundendienst und Garantie 9 Hinweis! Nach der Überprüfung Schrauben fest anziehen und Speicher auf Dichtheit prüfen. Nach der Messung des Schutzstromes Erdungskabel zwischen Anode und Behälter wieder anschließen, da der Behälter sonst nicht geschützt wird.

Recycling und Entsorgung

Sowohl der Vaillant Warmwasserspeicher VIH CB 75 als auch die zugehörige Transportverpackung bestehen zum weitaus überwiegenden Teil aus recyclefähigen Rohstoffen. 8.1 Gerät Defekte Warmwasserspeicher wie auch alle Zubehöre gehören nicht in den Hausmüll. Sorgen Sie dafür, dass das Altgerät und ggf. vorhandene Zubehöre einer ordnungsgemäßen Entsorgung zugeführt werden. 8.2 Verpackung Sorgen Sie dafür, dass die Verpackung einer ordnungsgemäßen Entsorgung zugeführt wird. Hinweis! Beachten Sie bitte die geltenden nationalen gesetzlichen Vorschriften.

Kundendienst und Garantie 9.1

9.1.1 Werkskundendienst Deutschland Reparaturberatung für Fachhandwerker Vaillant Profi-Hotline 0 18 05/999-120 9.1.2 Vaillant Werkskundendienst GmbH Österreich 365 Tage im Jahr, täglich von 0 bis 24.00 Uhr erreichbar, österreichweit zum Ortstarif: Telefon 05 7050 – 2000 9.1.3 Kundendienst Belgien Vaillant SA-NV Rue Golden Hopestraat 15 1620 Drogenbos Tel : 02 / 334 93 52 9.2

entsprechend den landesspezifischen Vaillant Geschäftsbedingungen ein (für Österreich: Die aktuellen Garantiebedingungen sind in der jeweils gültigen Preisliste enthalten - siehe dazu auch www.vaillant.at ).Garantiearbeiten werden grundsätzlich nur von unserem Werkskundendienst (Deutschland, Österreich) ausgeführt. Wir können Ihnen daher etwaige Kosten, die Ihnen bei der Durchführung von Arbeiten an dem Gerät während der Garantiezeit entstehen, nur dann erstatten, falls wir Ihnen einen entsprechenden Auftrag erteilt haben und es sich um einen Garantiefall handelt.

9.2.1 Herstellergarantie Deutschland / Österreich Herstellergarantie gewähren wir nur bei Installation durch einen anerkannten Fachhandwerksbetrieb. Dem Eigentümer des Gerätes räumen wir eine Werksgarantie

Installationsanleitung für uniSTOR

9.2.2 Werksgarantie Belgien Die N.V. VAILLANT gewährleistet eine Garantie von 2 Jahren auf alle Material- und Konstruktionsfehler ihrer Produkte ab dem Rechnungsdatum. Die Garantie wird nur gewährt, wenn folgende Voraussetzungen erfüllt sind: 1. Das Gerät muss von einem qualifizierten Fachmann installiert worden sein. Dieser ist dafür verantwortlich, dass alle geltenden Normen und Richtlinien bei der Installation beachtet wurden. 2. Während der Garantiezeit ist nur der Vaillant Werkskundendienst autorisiert, Reparaturen oder Veränderungen am Gerät vorzunehmen. Die Werksgarantie erlischt, wenn in das Gerät Teile eingebaut werden, die nicht von Vaillant zugelassen sind. 3. Damit die Garantie wirksam werden kann, muss die Garantiekarte vollständig und ordnungsgemäß ausgefüllt, unterschrieben und ausreichend frankiert spätestens fünfzehn Tage nach der Installation an uns zurückgeschickt werden. Während der Garantiezeit an dem Gerät festgestellte Material- oder Fabrikationsfehler werden von unserem Werkskundendienst kostenlos behoben. Für Fehler, die nicht auf den genannten Ursachen beruhen, z. B. Fehler aufgrund unsachgemäßer Installation oder vorschriftswidriger Behandlung, bei Verstoß gegen die geltenden Normen und Richtlinien zur Installation, zum Aufstellraum oder zur Belüftung, bei Überlastung, Frosteinwirkung oder normalem Verschleiß oder bei Gewalteinwirkung übernehmen wir keine Haftung. Wenn eine Rechnung gemäß den allgemeinen Bedingungen des Werkvertrages ausgestellt wird, wird diese ohne vorherige schriftliche Vereinbarung mit Dritten (z. B. Eigentümer, Vermieter, Verwalter etc.) an den Auftraggeber oder/und den Benutzer der Anlage gerichtet; dieser übernimmt die Zahlungsverpflichtung. Der Rechnungsbetrag ist dem Techniker des Werkskundendienstes, der die Leistung erbracht hat, zu erstatten. Die Reparatur oder der Austausch von Teilen während der Garantie verlängert die Garantiezeit nicht. Nicht umfasst von der Werksgarantie sind Ansprüche, die über die kostenlose Fehlerbeseitigung hinausgehen, wie z. B. Ansprüche auf Schadenersatz. Gerichtsstand ist der Sitz unseres Unternehmens. Um

9 Kundendienst und Garantie

alle Funktionen des Vaillant-Gerätes auf Dauer sicherzustellen und um den zugelassenen Serienzustand nicht zu verändern, dürfen bei Wartungs- und Instandhaltungsarbeiten nur Original-Vaillant-Ersatzteile verwendet werden!

Bedienungsanleitung für uniSTOR Technische Daten 10

Heizungswasserinhalt

Zulässiger Betriebsdruck

max. Heizungswassertemperatur

Kaltwasser/Warmwasser

Speicher (Eigengewicht)

Speicher betriebsbereit gefüllt

Heizfläche Temperaturen

max. Speichertemperatur (werksseitig eingestellt) Bereitschaftsenergieverbrauch

Tabelle 10.1 Technische Daten VIH CB 75 1)

Bei einem ΔT von 40 K zwischen Raum- und Warmwassertemperatur

Heizgerät: ecoTEC pro/plus

Speichertyp: uniSTOR Warmwasser-Dauerleistung [kW] Leistungskennzahl

Warmwasser-Ausgangsleistung [l/10 min]

Tabelle 10.2 Technische Daten von Gerätekombinationen 1)

nach DIN 4708 Teil 3

Bedienungsanleitung für uniSTOR DE; AT; BEDE

Technische gegevens 10

10 Technische gegevens

10 Technische gegevens

Boiler (eigen gewicht)
