H6611GY - Climatiseur INDESIT - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil H6611GY INDESIT au format PDF.
| Type de produit | Hotte de cuisine |
| Marque | INDESIT |
| Modèle | H6611GY |
| Dimensions (H x L x P) | 40 x 59,9 x 27-48 cm |
| Poids brut | 9,6 kg |
| Type d'installation | Murale ou plafond |
| Version | Aspirante ou filtrante (kit charbon optionnel) |
| Puissance moteur | 100 W |
| Puissance totale | 180 W |
| Éclairage | 2 x 40 W max (E14) |
| Diamètre tuyau d'évacuation | 12 cm |
| Distance minimale au-dessus de la cuisinière | 50 cm (électrique) / 65 cm (gaz) |
| Filtres | Filtre anti-graisse en papier (changement mensuel), filtre à charbon actif (changement tous les 4 mois, optionnel) |
| Commandes | Boutons poussoirs : ON/OFF lumières, OFF moteurs, 3 vitesses d'aspiration |
| Sécurité | Conforme directives basse tension et CEM ; débrancher avant entretien ; surveillance des enfants |
| Alimentation électrique | 220-240 V (selon plaque signalétique) |
| Nettoyage | Chiffon humide avec détergent liquide neutre ; ne pas utiliser d'alcool |
| Recyclage | Conforme DEEE (2002/96/CE) ; ne pas jeter avec les ordures ménagères |
FOIRE AUX QUESTIONS - H6611GY INDESIT
Questions des utilisateurs sur H6611GY INDESIT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Climatiseur au format PDF gratuitement ! Retrouvez votre notice H6611GY - INDESIT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil H6611GY de la marque INDESIT.

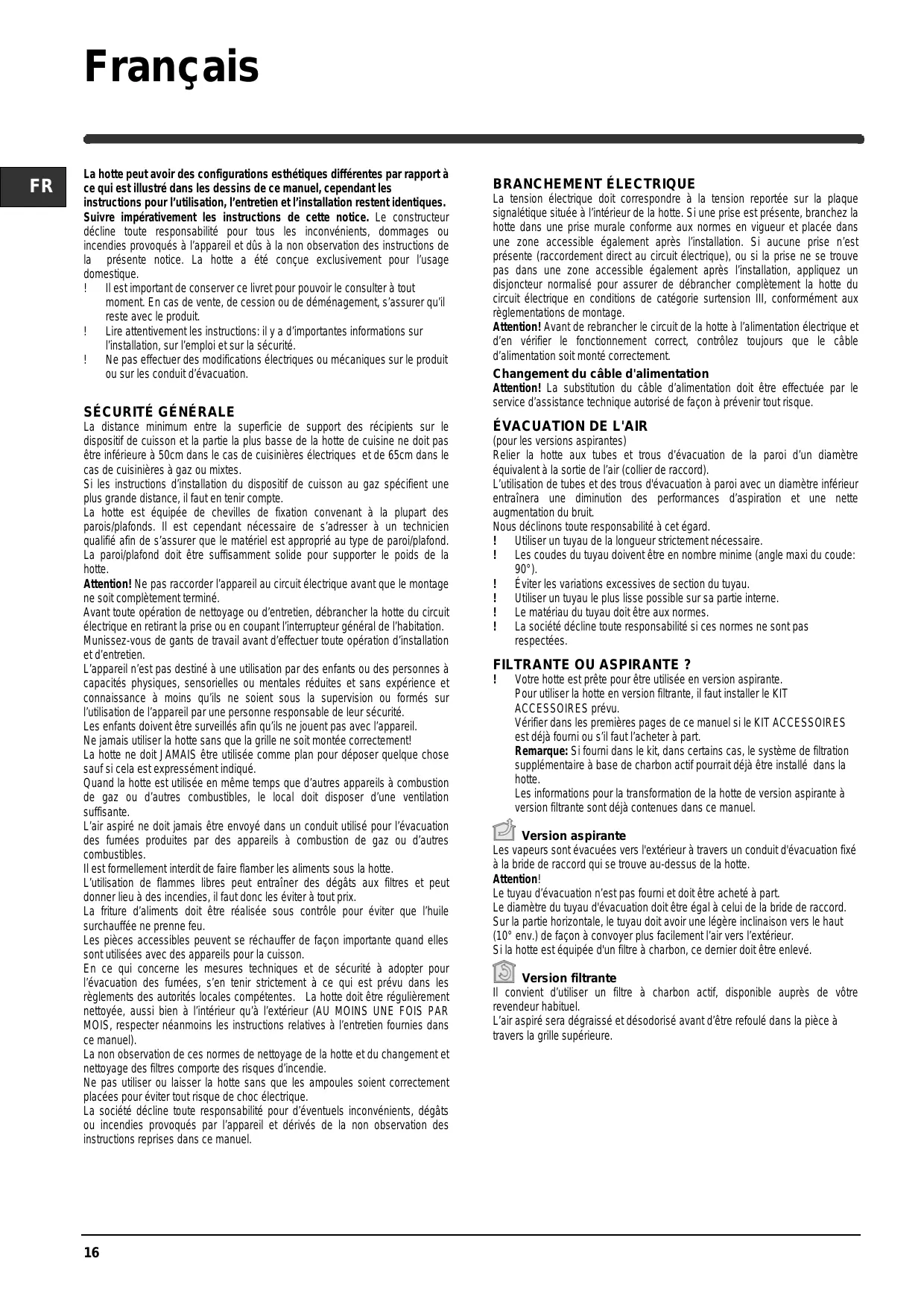

MODE D'EMPLOI H6611GY INDESIT
La hotte peut avoir des configurations esthétiques différentes par rapport à ce qui est illustré dans les dessins de ce manuel, cependant les
instructions pour l'utilisation, l'entretien et l'installation restent identiques.
Suivre impératifement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconveniens, dommages ou incendies provoqués à l'appareil et dus à la non observation des instructions de la présente notice. La hotte a été concise exclusivement pour l'usage domestique.
Il est important de conserver ce livre pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, s'assurer qu'il reste avec le produit.
! Lire attentivement les instructions: il y a d'importantes informations sur l'installation, sur l'emploi et sur la sécurité.
! Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduit d'évacuation.
SECURITE GENÉRALE
La distance minimum entre la superficie de support des recipients sur le dispositif de cuisson et la partie la plus BASSE de la hotte de cuisine ne doit pas etre inférieure a 50cm dans le cas de cusinières electriques et de 65cm dans le cas de cusinières a qaz ou mixtes.
Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, il faut en tener compte.
La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond.
La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.
Attention! Ne pas raccorder l'appareil au circuit électrique avant que le montage ne soit complètement terminé.
Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en retardant la prise ou en coupant l'interrupteur général de l'habitation.
Munissez-vous de gants de travail avant d'effectuer toute opération d'installation et d'entretien.
L'appareil n'est pas destiné à une utilisation par des enfants ou des personnes à capacités physiques, sensorielles ou mentales réduites et sans expérience et connaissance à moins qu'illes ne soient sous la supervision ou formés sur l'utilisation de l'appareil par une personne responsable de leur sécurité.
Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil. Ne jamais utiliser la hotte sans que la grille ne soit montée correctement!
La hotte ne doit JAMAIS être utilisée comme plan pour déposer quelque chose sauf si cela est expressément indiqué.
Quand la hotte est utilisée en même temps que d'autres appareils à combustion de gaz ou d'autres combustibles, le local doit dispose d'une ventilation suffisante.
L'air aspiré ne doit jamais être envoyé dans un conduit utilisé pour l'évacuation des fumées produites par des apparèils à combustion de gaz ou d'autres combustibles.
Il est formellement interdit de faire flamber les alimentes sous la hotte.
L'utilisation de flammes libres peut entraîner des dégats aux filtres et peut donner lieu à des incendies, il faut donc les éviter à tout prix.
La friture d'aliments doit être réalisée sous contrôle pour éviter que l'huile surchauffée ne prenne feu.
Les pieces accessibles peuvent se réchauffer de façon importante quand elles sont utilisées avec des apparèils pour la cuisson.
En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, s'en tenir strictement à ce qui est prévu dans les règlements des autorités locales compétentes. La hotte doit être régulièrement nettoyée, aussi bien à l'intérieur qu'à l'extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions relatives à l'entretien fournies dans ce manuel).
La non observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filtres compte des risques d'incendie.
Ne pas utiliser ou laisser la hotte sans que les ampoules soient correctement placées pour évider tout risque de chocoléctrique.
La société décline toute responsabilité pour d'eventuels inconveniens, dégats ou incendies provoqués par l'appareil et dérivés de la non observation des instructions reprises dans ce manuel.
BRANCHEMENT ÉLECTRIQUE
La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placee dans une zone accessible également après l'installation. Si aucune prise n'est presente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, applique un disjoncteur normalise pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.
Attention! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôle toujours que le cable d'alimentation soit monté correctement.
Changement du cable d'alimentation
Attention! La substitution du cable d'alimentation doit être effectuee par le service d'assistance technique autorise de façon a prevenir tout risque.
ÉVACUATION DE L'AIR
(pour les versions aspirantes)
Relier la hotte aux tubes et troughs d'évacuation de la paroi d'un diamètre équivalent à la sortie de l'air (collier de raccord).
L'utilisation de tubes et des trous d'évacuation à paroi avec un diamètre inférieur entrainera une diminution des performances d'aspiration et une nette augmentation du bruit.
Nous déclinons toute responsabilité à cet égard.
Utiliser un tuyau de la longueur strictement nécessaire.
! Les coudes du tuyau doivent être en nombre minime (angle maxi du coude: 90^ ).
! Éviter les variations excessives de section du tuyau.
Utiliser un tuyau le plus lisse possible sur sa partie interne.
Le matériel du tuyau doit etre aux normes.
! La société décline loute responsabilité si ces normes ne sont pas respectées.
FILTRANTE OU ASPIRANTE?
! – Voiture hotte est prete pour etre utilisee en version aspirante.
Pour utiliser la hotte en version filtrante, il faut installer le KIT ACCESSOIRES prévu.
Vérifier dans les premières pages de ce manuel si le KIT ACCESSOIRES est déjà fourni ou s'il faut l'acheter à part.
Remarque: Si fourni dans le kit, dans certains cas, le système de filtration supplémentaire à base de charbon actif pourrait déjà être installé dans la hotte.
Les informations pour la transformation de la hotte de version aspirante à version filtrante sont déjà containues dans ce manuel.
Version aspirante
Les vapeurs sont evacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.
Attention!
Le tuyau d'évacuation n'est pas fourni et doit être acheté à part.
Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord
Sur la partie horizontale, le tuyau doit avoir une légere inclinaison vers le haut (10^ env.) de façon a convoyer plus facilement l'air vers l'extérieur.
Si la hotte est equipee d'un filtre a charbon, ce dernier doit etre enleve.
Version filtrante
Il convient d'utiliser un filtré à charbon actif, disponible auprès de votre revendeur habitual.
L'air aspiré sera dégraissé et désodoré avant d'être refoulé dans la pierce à travers la grille supérieure.

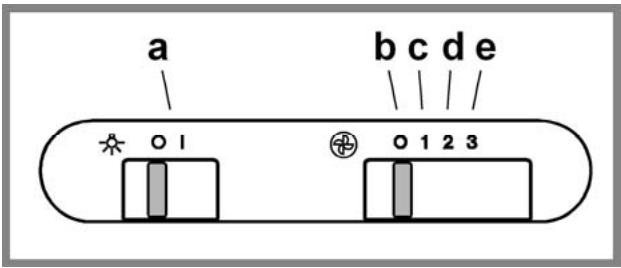

COMMANDES
a. ON/OFF lumières
b. OFF moteurs
c.-d.-e. Puissance d'aspiration minimum (c.), moyenne (d.), maximum (e.).
ENTRETIEN
Attention! Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en enlevantla prise ou en coupant l'interrupteur général de I'habitation.
Nettoyage
La hotte doit être régulierement nettoyée à l'intérieur et à l'extérieur (au moins à la même fréquence que pour l'entretien des filtres àGRAisse). Pour le nettoyage, utiliser un chiffon humidifié avec un détergent liquide neutre. Ne pas utiliser de produit contenant des abrasifs.
NE PAS UTILISER D'ALCOOL!
ATTENTION: Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du filtré.
La responsabilité du constructeur ne peut enaucun cas etre engagée dans le cas d'un endommagement du moteur ou d'incendie liés à un entretien négligé ou au non respect des consignes de sécurité precedemment mentionnées.

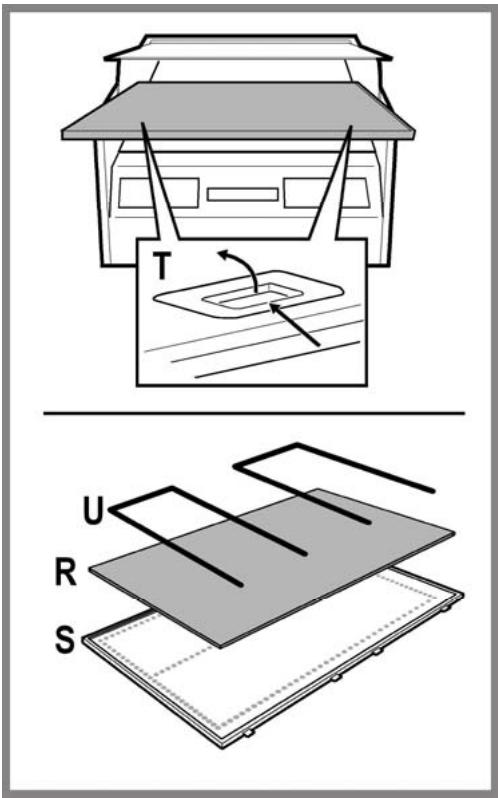

Entretien des filtres anti-graisses
Il retient les particules deGRAISE issues de la cuisson.
Le filtré en papier doit être changé une fois par mois ou s'il se colore sur sa partie supérieure, lorsque la coloration transparait au travers de la grille.
Pour acceder au filtre aGRAisse R ouvrir la grille d'aspiration S grace aux taquets T en les libérants des fixations U.

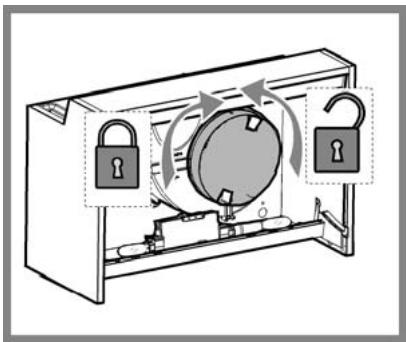

Entretien des filtrés au charbon
Retient les odeurs désagreables de cuisson.
La saturation du charbon actif se constate après un employe plus ou mois long, selon la fréquence d'utilisation et la régulariat du nettoyage du filtre àGRAisses.
En tout cas, il est nécessaire de changer le filtre après, au maximum, quatre mois.
IL NE PEUT PAS être nettoyé ou régénérate.
Enlever les filtres anti-graisse.
Applique un filtré au charbon par côté et l'accrocher à la hotte.
Remetre les filtres anti-graisse.

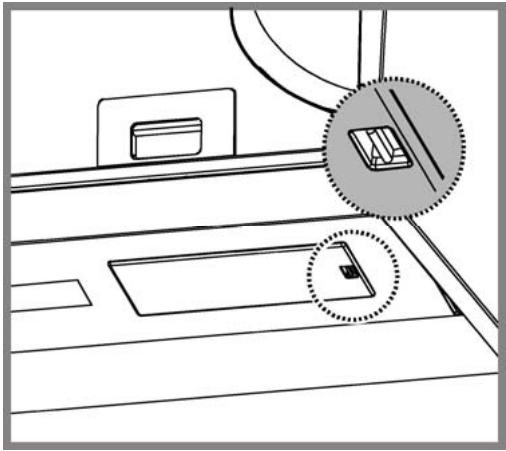

Remplacement des lampes
Débrancher l'appareil du réseau électrique
Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.
Entrer dans le compartment lampes :
retirer la plafonniere en se servant comme levier d'un petit tournevis à découpe ou d'un outil similaire. Remplacer la lampe abîmée.
Utiliser seulement des lampes à forme d'olive de 40W max (E14).
Refermer le plafonnier (fixage à déclic)
ÉLIMINATION
Cet apparéil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).
En procedant correctement à la mise au rebut de cet appariel, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.
Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut enaucun cas etre traité comme déchet menager. Il doit par conséquent etre remis à un centre de collecte des déchets charge du recyclage des équipements électriques et electroniques.
Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.
Pour obtenir de plus amples détails au sujet duTraitement, de la récapération et du recyclage de cet apparéil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.
ANOMALIES DE FONCTIONNEMENT
En cas d'anomalie de fonctionnement, avant de faire appel au service d'assistance, effectuer les contrôleurs suivants:
Si la hotte ne fonctionne pas:
S'assurer:
- de l'absence de coupure de courant.
- qu'une vitesse a ete selectionnee.
Si la hotte a un faible rendement:
S'assurer:
- que la vitesse du moteur selectionné est suffisante pour la quantité de fumée et de vapeurs libérées.
- que la cuisine est insuffisamment aérée pour assurer une prise d'air.
- que le filtre à charbon n'est pas usé (hotte en version filtrante).
Si la hotte s'eteint durant son fonctionnement normal:
S'assurer:
- de l'absence de coupure de courant.
- que le dispositif d'interruption omnipolaire ne s'est pas déclenché.
Si la hotte ne fonctionne pas correctement, débranche la prise pendant environ 5 secondes, puis rebranche-la. Si le problème persiste, contactez le service de réparation compétent.
DONNÉES TECHNIQUE
Modèle H661.1 (GY)
Hauteur 40 cm
Largeur 59,9 cm
Profondeur 27-48 cm
Poids brut:9,6Kg
Absorption totale 180 W
Absorption moteur 100 W
Absorption ampoule 2x40 W (E14)
du tuyau d'évacuation 12 cm
Cette hotte est fabriqué conformément aux exigences des directives européennes suivantes:
Directive basse tension: 2006/95/EC (12-12-2006)
Directive CEM:2004/108/EC (15-12-2004)
Éléments non fournis avec la hotte
