Produkttyp	Dunstabzugshaube
Marke	INDESIT
Modell	H6611GY
Abmessungen (H x B x T)	40 x 59,9 x 27-48 cm
Bruttogewicht	9,6 kg
Installationsart	Wand- oder Deckenmontage
Ausführung	Abluft- oder Umluftbetrieb (optionaler Kohlefilterkit)
Motorleistung	100 W
Gesamtleistung	180 W
Beleuchtung	2 x 40 W max (E14)
Abluftrohrdurchmesser	12 cm
Mindestabstand über dem Kochfeld	50 cm (elektrisch) / 65 cm (Gas)
Filter	Fettfilter aus Papier (monatlicher Austausch), Aktivkohlefilter (Austausch alle 4 Monate, optional)
Bedienelemente	Drucktasten: EIN/AUS Beleuchtung, AUS Motor, 3 Saugstufen
Sicherheit	Konform mit Niederspannungs- und EMV-Richtlinien; vor Wartung vom Netz trennen; Kinder beaufsichtigen
Stromversorgung	220-240 V (laut Typenschild)
Reinigung	Feuchtes Tuch mit neutralem Flüssigwaschmittel; keinen Alkohol verwenden
Recycling	Konform mit WEEE (2002/96/EG); nicht mit dem Hausmüll entsorgen

Häufig gestellte Fragen - H6611GY INDESIT

Wie groß ist der Mindestabstand zwischen der Dunstabzugshaube und dem Kochfeld?

Der Mindestabstand zwischen der Aufstellfläche der Kochbehälter auf dem Kochgerät und dem untersten Teil der Dunstabzugshaube muss mindestens 50 cm bei Elektroherden und 65 cm bei Gas- oder Mischherden betragen. Falls die Anweisungen des Herstellers des Kochgeräts einen größeren Abstand angeben, hat dieser Vorrang.

Wie reinige ich die Fettfilter?

Die Fettfilter aus Papier müssen einmal im Monat gewechselt werden, oder früher, wenn sie sich oben verfärben. Sie werden nicht gereinigt: Sie müssen ersetzt werden. Um darauf zuzugreifen, öffnen Sie den Ansauggitter, indem Sie die Verriegelungen lösen.

Wann muss der Kohlefilter gewechselt werden?

Der Aktivkohlefilter muss höchstens alle vier Monate gewechselt werden, je nach Nutzungshäufigkeit und Regelmäßigkeit der Reinigung des Fettfilters. Er kann nicht gereinigt oder regeneriert werden.

Kann ich die Dunstabzugshaube ohne Kohlefilter verwenden?

Ja, wenn die Haube im Abluftbetrieb (Abluft nach außen) verwendet wird, ist kein Kohlefilter erforderlich. Im Umluftbetrieb ist der Kohlefilter unerlässlich, um die Luft zu desodorieren, bevor sie wieder in den Raum geleitet wird.

Wie ersetze ich die Glühbirne der Dunstabzugshaube?

Trennen Sie zuerst die Haube vom Stromnetz. Stellen Sie sicher, dass die Glühbirnen kalt sind. Entfernen Sie die Deckenleuchte mit einem kleinen Schraubendreher als Hebel. Ersetzen Sie die defekte Lampe durch eine Birne vom Typ Olive 40 W max (E14). Schließen Sie die Deckenleuchte durch Einrasten.

Was tun, wenn die Dunstabzugshaube nicht funktioniert?

Überprüfen Sie, ob es einen Stromausfall gibt und ob eine Geschwindigkeit ausgewählt wurde. Wenn die Haube während des Betriebs ausgeht, überprüfen Sie den allpoligen Trennschalter. Bei anhaltender Fehlfunktion trennen Sie die Haube 5 Sekunden vom Netz und schließen Sie sie wieder an. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Kann die Dunstabzugshaube in der Umluftversion installiert werden?

Ja, um die Haube in der Umluftversion zu nutzen, muss ein Zubehörkit mit Aktivkohlefilter installiert werden. Überprüfen Sie im Handbuch, ob das Kit beigelegt ist oder separat erworben werden muss. In einigen Fällen kann der Kohlefilter bereits installiert sein.

Welche Art von Abluftschlauch für die Abluftversion verwenden?

Der Abluftschlauch muss einen Durchmesser von 12 cm haben, identisch zum Anschlussflansch. Verwenden Sie einen innen glatten Schlauch mit möglichst wenigen Bögen (maximaler Winkel 90°). Im horizontalen Teil sollte der Schlauch eine leichte Neigung nach oben haben (ca. 10°), um den Luftabzug zu erleichtern.

Wie pflege ich die Außenseite der Dunstabzugshaube?

Reinigen Sie regelmäßig die Außen- und Innenseite der Haube mit einem feuchten Tuch, das mit einem neutralen Flüssigwaschmittel getränkt ist. Verwenden Sie niemals Scheuermittel oder Alkohol. Vernachlässigte Wartung kann Brandgefahr verursachen.

Ist die Dunstabzugshaube für Personen mit eingeschränkter Mobilität geeignet?

Die Haube ist nicht für die Verwendung durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten ohne Aufsicht bestimmt. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

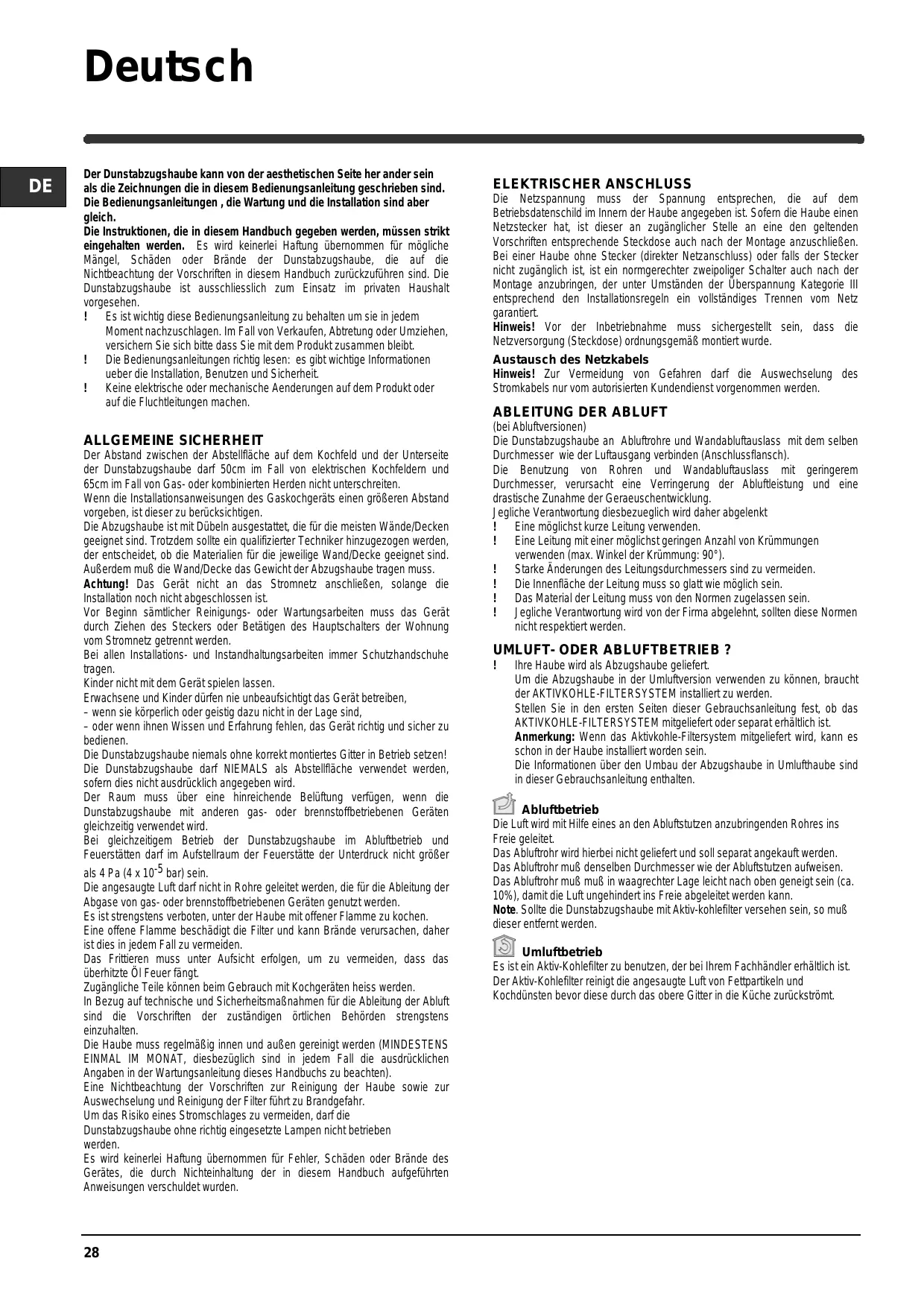

BEDIENUNGSANLEITUNG H6611GY INDESIT

ELEKTRISCHE AANSLUITING

Bruto gewicht: 9,6 Kg

Totale vermogen 180 W

Motorvermogen 100 W

Verlichtingsvermögen 2x40 W (E14)

Der Dunstabzugshaube kann von der aesthetischen Seite her ander sein als die Zeichnungen die in thisem Bedienungsanleitung geschrieben sind. Die Bedienungsanleitungen, die Wartung und die Installation sind aber gleich.

Die Instruktionen, die in thisem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in thisem Handbuch zurückzuführen sind. Die Dunstabzugshaube ist ausschiesslich zum Einsatz im privaten Haushalt vorgesehen.

! Es ist wichtig diese Bedienungsanleitung zu behalten um sie in jedem Moment nachzuschlagen. Im Fall von Verkaufen, Abtreitung oder Umziehen, versichert Sie sichitte dass Si met dem Produkt zusammen bleibt.
! Die Bedienungsanleitungen richtig lessen: es gibt wichtige Informationen ueber die Installation, Benutzen und Sicherheit.
! Keine elektrische oder mechanische Anderungen auf dem Produkt oder auf die Fluchtleitungen machen.

ALLGEMEINE SICHERHEIT

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 50cm im Fall von elektrischen Kochfeldern und 65cm im Fall von Gas- oder kombinierten Herden nicht untersuchen.

Wenn die Installationsanweisungen des Gaskochgerats einen größeren Abstand vorgegeben, ist dieser zu berücksichtigten.

Die Abzugshaube ist mit Dubeln ausgestattet, die für die meisten Wände/Decken geeignet sind. Trotzdem sollte ein qualifizierter Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweilige Wand/Decke geeignet sind. Außer dem muß die Wand/Decke das Gewicht der Abzugshaube,tragen muss.

Achtung! Das Gerät nicht an das Stromnetz anschließen, solange die Installation noch nicht abgeschlossen ist.

Vor Beginn samtlicher Reinigungsr oder Wartungsarbeiten muss das Gerat durch Ziehen des Steckers oder Betätigten des Hauptschalters der Wohnung vom Stromnetz getrennt werden.

Bei allen Installations- und Instandhaltungsarbeiten immer Schutzhandschuhe trag.

Kinder nicht mit dem Gerät spielten lessen.

Erwachsene und Kinder)durren Nie unbeaufsichtigt das Gerat betreiben,

• wenn sie körperlich oder geistig dazu nicht in der Lage sind,

• oder wenn ihren Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedieren.

Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen! Die Dunstabzugshaube darf NIEMALS als Abstellflache verwendet werden, sofern dies nicht ausdrucklich angegeben wird.

Der Raum muss über eine hinfreichende Beluftung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird.

Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht länger als 4 Pa (4 x 10^-5 bar) sein.

Die angesaugte Luftarf nicht in Rohre geleitet werden, die fur die Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten genutzt werden.

Es ist strengstens verboten, unter der Haube mit offener Flamme zu kochen. Eine offene Flamme beschädigt die Filter und kann Brände verursachen, daß ist dies in jedem Fall zu vermeiden.

Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

Zugängliche Teile konnen beim Gebrauch mit Kochgeräten heiss werden.

In Bezug auf technische und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden strengstens einzuhalten.

Die Haube muss regelmäßigen inn und außen gereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jedem Fall die ausdrücklichen Angaben in der Wartungsanleitung deses Handbuch zu beachten).

Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zur Auswechselung und Reinigung der Filter führt zu Brandgefahr.

Um das Risiko eines Stromschlages zu vermeiden, damit die Dunstabzugshaube ohne richtig eingesetzt Lampen nicht betriebenen werden.

Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in thisem Handbuch aufgeführten Anweisungen verschuldet wurden.

ELEKTRISCHER ANSCHLUSS

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose auch nach der Montage anzuschlieben. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter auch nach der Montage anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

Hinweis! Vor der Inbetriebnahme muss sichergestellt sein, dass die Netzversorgung (Steckdose) ordnungsgemäß montiert wurde.

Austausch des Netzkabels

Hinweis! Zur Vermeidung von Gefahren darf die Auswechselung des Stromkabels nur vom autorisierten Kundendienst vorgenommen werden.

ABLEITUNG DER ABLUFT

Die Dunstabzugshaube an Abluftrohre und Wandabluftauslass mit dem selben Durchmesser wie der Luftausgang verbinden (Anschlussflansch).

Die Benutzung von Rohren und Wandabluftauslass mit geringerem Durchmesser, verursacht eine Verringerung der Abluftleistung und eine drastische Zunahme der Gerauschentwicklung.

Jegliche Verantwortung diesbezueglich wird daher abgelenkt

Eine möglichst kurze Leitung verwenden.
! Eine Leitung mit einer möglich steringen Anzahl von Krümmungen verwenden (max. Winkel der Krümmung: 90^ ).
! Starke Änderungen des Leitungsdurchmessers sind zu vermeiden.
Die Innenfläche der Leitung muss so glatt wie möglich sein.
Das Material der Leitung muss von den Normen zugelassen sein.
! Jegliche Verantwortung wird von der Firma abgeleht, sollen den diese Normen nicht respektiert werden.

UMLUFT-ODER ABLUFTBETRIEB?

Ihre Haube wird als Abzugshaube gefelfert.

Um die Abzugshaube in der Umluftversion verwenden zu konnen, braucht der AKTIVKOHL-FILTERSYSTEM installiert zu werden.

Stellen Sie in den ersten Seiten dieser Gebrauchsanleitung fest, ob das AKTIVKOHLE-FILTERSYSTEM mitgeliefert oder separat erhältlich ist.

Anmerkung: Wenn das Aktivkohle-Filtersystem mitgeliefert wird, kann es schon in der Haube installiert worden sein.

Die Informationen über den Umbau der Abzugshaube in Umluftshaube sind in dieser Gebrauchsanleitung enthalten.

Abluftbetrieb

Die Luft wird mit Hilfe eines an den Abluftstutzen anzubrangenden Rohres ins Freie geleitet.

Das Abluftrohr wird hierbei nicht gefeliefert und soll separat angekauf werden. Das Abluftrohr muß denselben Durchmesser wie der Abluftstutzen aufweisen.

Das Abluftrohr muß muß in waagrechter Lage leicht nach obenGENeigt sein (ca. 10% ), damit die Luft ungehinder ins Freie abgeleitet werden kann.

Note. Sollte die Dunstabzugshaube mit Aktiv-kohlefilter versehen sein, so muß dieserer entfern werden.

Umluftbetrieb

Es ist ein Aktiv-Kohlefilter zu benutzen, der bei ihrem Fachhändler erhältlich ist. Der Aktiv-Kohlefilter reinigt die angesaugte Luft von Fettpartikeln und

Kochdünsten bevor diese durch das obere Gitter in die Küche zurückströmt.

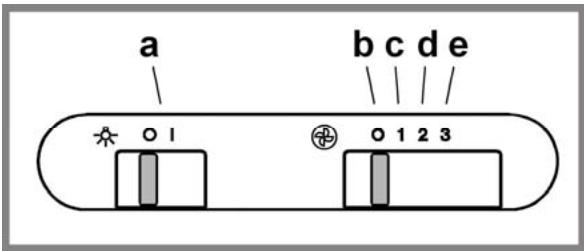

BEDIENELEMENTE

a. Schalter ON/OFF Beleuchtung
b. Schalter OFF der Absaugfunktion
c. -d. -e. geringe (c.), mittlere (d.), höchste (e.) Saugstärke.

WARTUNG

Hinweis! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.

Reinigung

Die Dunstabzugshaube muss sowohlinnen als auch außig gereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Zur Reinigung ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. Keine Produkte verwenden, die Scheuermittel enthalten.

KEINEN ALKOHOL VERWENDEN!

Achtung: Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten!

Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder Brandschäden, die auf eine unsachgemäß Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

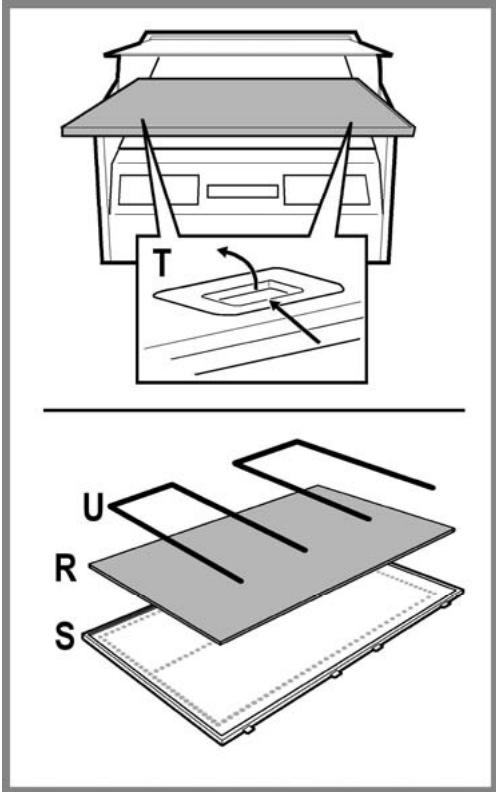

Wartung der Fettfilter

These dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden. Der Papierfilter muss einmal im Monat ausgewechselt werden oder dann, wenn er auf der Oberseite verfarbt ist und diese Verfährung durch die Lächer des Gitters sightbar ist.

Um den Fettfilter R zu entnahmen, ist das Ansauggitter S anhand der Knöppe T zu öffnen und dann aus den Haltern U zu entfern.

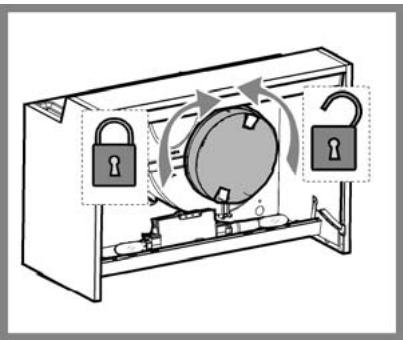

Wartung des Aktivkohlefilters

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Je nach der Benetzungsdauer des Herdes und der Häufigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sättigung des Aktivkohlefilters auf. Auf jeder Fall muß der Filtrereinsatz mindestens alle 4 Monate ausgewechselten werden.

Er kann NICHT gereinigt oder erneut aktiviert werden.

Die Fettfilter abnehen.

Einen Aktivkohlefilter pro Seite anbringen und an die Haube befestigen.

Die Fettfilter wieder einsetzen.

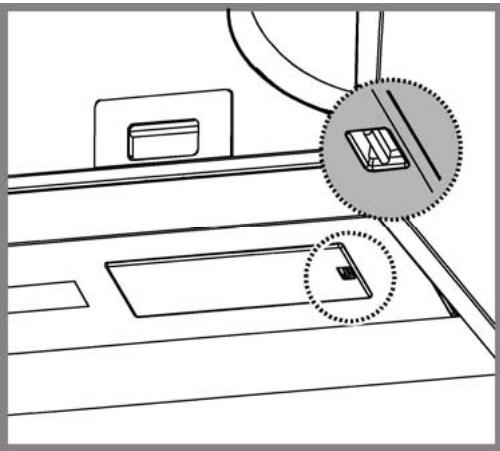

Ersetzen der Lampen

Das Gerät vom Stromnetznehmen.

Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie abgekuhl ist.

Zugriff auf das Lampenfach:

Mit einem kleinen Schraubenzieher oder einem ähnlichen Gerät den Rand der Abdeckung anheben, um diese Herausnahmen zu konnen. Die defekte Lampe austauschen.

Nur olivenformige Gluhlampen mit max. 40W (E14) verwenden. Die

Abdeckung wieder schlieben (Einschnappmechanismus).

ENTSORGUNG

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegenden Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zufuhren. Im unsortingen Siedlungsmüll können ein solches Gerät durch unsachgemäß Entsorgung negative Konsequenzen nach sichziehen.

Auf dem Produkt oder der beiliegenden Produktdokumentation ist folgenden

Symbol —— einer durchgestrichenen Abfalltonne abgebildet. Es weist daraufhin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie这点es Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Handler, bei dem Sie diesen Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung these Products zu erhalten.

BETRIEBSSTÖRUNGEN

Wenn etwas nicht zu Funktionieren scheint, folgende Kontrollen durchfuhren, bevor der Kundendienst gerufen wird:

• Wenn die Abzugshaube nicht Funktioniert:
  Prufen, ob:
• ein Stromausfall vorliegt.
• eine Geschwindigkeit gewählt wurde.
• Wenn die Leistung der Abzugshaube mangelhalt ist: Prufen, ob:
• die gewährte Motorgeschwindigkeit für die freigesetzte Menge an Rauch und Dämpfen ausreicht.
• die Kuche ausreichend beluftet ist, um eine Luftansaugung zuzulassen.
• der Kohlefilter verbraucht ist (bei Umluftversion).
• Wenn sich die Haube im Laufe des normalen Betriebs selbst ausgeschaltet hat.
  Prufen, ob:
• ein Stromausfall vorliegt.
• die allpolige Trennvorrichtung ausgelost wurde.

Die Dunstabzugshaube oder die Bedienungselemente Funktionieren nicht: Für mindestens 5 Sekunden die Stromversorgung der Dunstabzugshaube unterbrechen und dann die Haube erneut einschalten. Kann die Störung nicht behoben werden, kontaktieren Sieitte den Kundendienst.

TECHNISCHE DATEN

Modell H661.1 (GY)

Höhe 40 cm

Breite 59,9 cm

Tiefe 27-48 cm

Bruttogewicht: 9,6 Kg

Stromentnahme insgesamt 180 W

Stromentnahme Motor 100 W

Stromentnahme Lampen 2x40 W (E14)

des Abluftrohrs 12 cm

Dieses Gerat wurde gemäß folgender Richtlinien entworfen:

Niederspannungsrichtlinie 2006/95/EC (12-12-2006)
"EMV"-Richtlinie 2004/108/EC (15-12-2004)

Teile, die nicht zum Lieferumfang des Produkts gehoren
