Tipo di prodotto	Cappa da cucina
Marca	INDESIT
Modello	H6611GY
Dimensioni (A x L x P)	40 x 59,9 x 27-48 cm
Peso lordo	9,6 kg
Tipo di installazione	A parete o a soffitto
Versione	Aspirante o filtrante (kit carbone opzionale)
Potenza motore	100 W
Potenza totale	180 W
Illuminazione	2 x 40 W max (E14)
Diametro tubo di scarico	12 cm
Distanza minima sopra il piano cottura	50 cm (elettrico) / 65 cm (gas)
Filtri	Filtro antigrasso in carta (cambio mensile), filtro a carbone attivo (cambio ogni 4 mesi, opzionale)
Comandi	Pulsanti: ON/OFF luci, OFF motori, 3 velocità di aspirazione
Sicurezza	Conforme alle direttive bassa tensione e CEM; scollegare prima della manutenzione; sorveglianza dei bambini
Alimentazione elettrica	220-240 V (secondo targhetta)
Pulizia	Panno umido con detergente liquido neutro; non usare alcol
Riciclaggio	Conforme RAEE (2002/96/CE); non smaltire con i rifiuti domestici

Domande frequenti - H6611GY INDESIT

Qual è la distanza minima tra la cappa e il piano cottura?

La distanza minima tra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa deve essere di almeno 50 cm per i piani elettrici e 65 cm per i piani a gas o misti. Se le istruzioni del produttore del piano cottura indicano una distanza maggiore, prevale quest'ultima.

Come pulire i filtri antigrasso?

I filtri antigrasso in carta devono essere cambiati una volta al mese, o prima se si colorano sulla parte superiore. Non si puliscono: vanno sostituiti. Per accedervi, aprire la griglia di aspirazione rilasciando le clip.

Quando bisogna cambiare il filtro a carbone?

Il filtro a carbone attivo deve essere cambiato al massimo ogni quattro mesi, in base alla frequenza d'uso e alla regolarità della pulizia del filtro antigrasso. Non può essere pulito o rigenerato.

Posso usare la cappa senza filtro a carbone?

Sì, se la cappa viene utilizzata in versione aspirante (scarico verso l'esterno), il filtro a carbone non è necessario. In versione filtrante, il filtro a carbone è indispensabile per deodorare l'aria prima di reimmetterla nell'ambiente.

Come sostituire la lampadina della cappa?

Scollegare prima la cappa. Assicurarsi che le lampadine siano fredde. Rimuovere il portalampada utilizzando un piccolo cacciavite come leva. Sostituire la lampada difettosa con una lampadina di tipo oliva 40 W max (E14). Richiudere il portalampada a scatto.

Cosa fare se la cappa non funziona?

Verificare che non ci sia un taglio di corrente e che sia stata selezionata una velocità. Se la cappa si spegne durante il funzionamento, controllare l'interruttore generale. In caso di malfunzionamento persistente, scollegare la cappa per 5 secondi e ricollegarla. Se il problema persiste, contattare il servizio assistenza.

La cappa può essere installata in versione filtrante?

Sì, per utilizzare la cappa in versione filtrante, è necessario installare un kit accessori comprendente un filtro a carbone attivo. Verificare nel manuale se il kit è fornito o deve essere acquistato separatamente. In alcuni casi, il filtro a carbone può già essere installato.

Che tipo di tubo di scarico utilizzare per la versione aspirante?

Il tubo di scarico deve avere un diametro di 12 cm, identico alla flangia di raccordo. Utilizzare un tubo liscio internamente, con il minor numero di curve possibile (angolo max 90°). Sul tratto orizzontale, il tubo deve avere una leggera inclinazione verso l'alto (circa 10°) per facilitare lo scarico dell'aria.

Come mantenere l'esterno della cappa?

Pulire regolarmente l'esterno e l'interno della cappa con un panno umido imbevuto di un detergente liquido neutro. Non utilizzare mai prodotti abrasivi o alcol. Una manutenzione trascurata può comportare rischi di incendio.

La cappa è adatta a persone con mobilità ridotta?

La cappa non è destinata all'uso da parte di persone con ridotte capacità fisiche, sensoriali o mentali senza supervisione. I bambini devono essere sorvegliati per evitare che giochino con l'apparecchio.

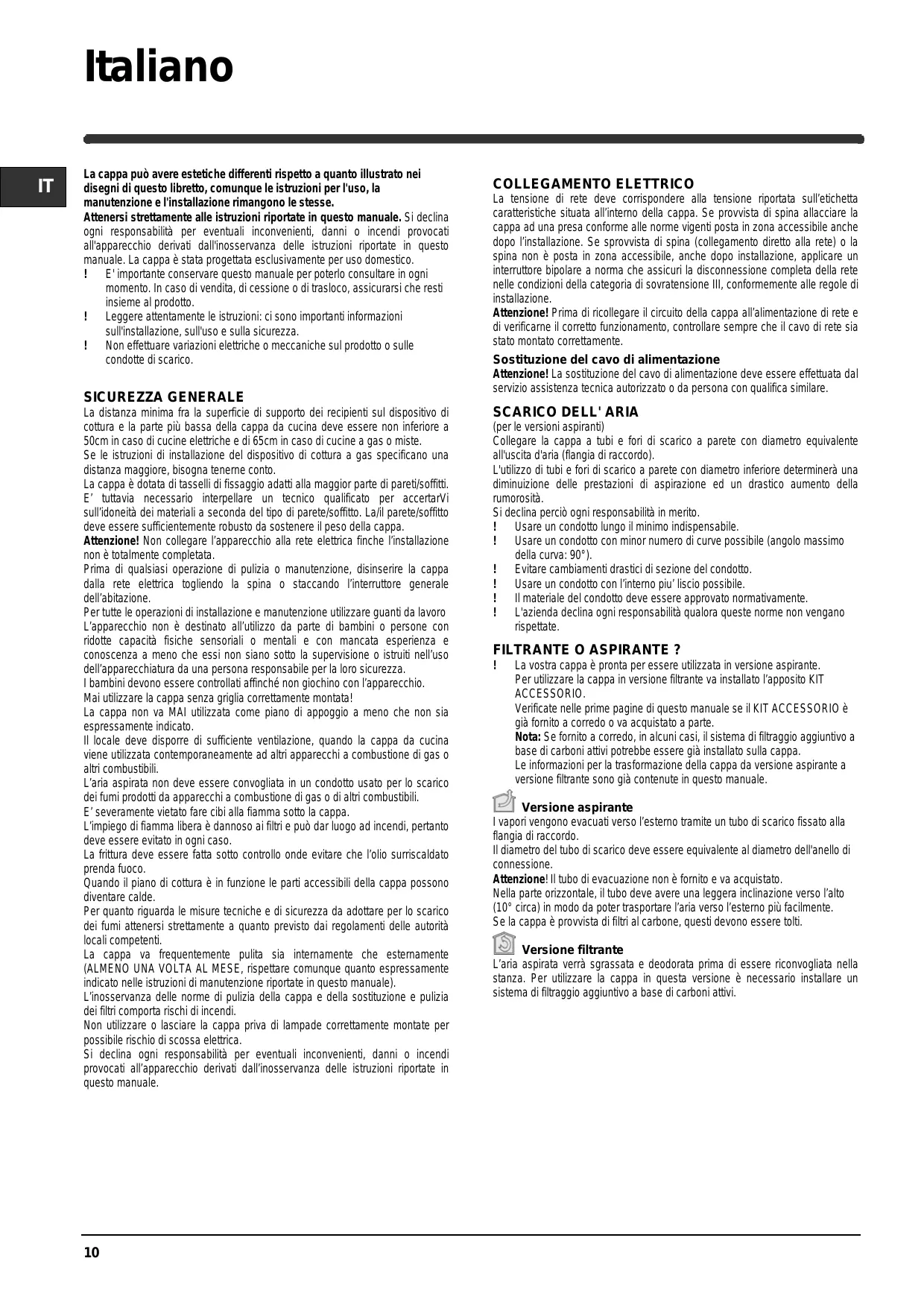

MANUALE UTENTE H6611GY INDESIT

La cappa può essere estetiche differenti rispetto a quando illustrato nei disegni di quello libretto,COMUNQUE le istruzioni per l'uso,la manutenzione e I'st installatione rimangono le stesse.

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale. La cappa è stata progettata esclusivamente per uso domestico.

! E' importante conservare quello manuale per poterlo consultare in agli giorni. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme al prodotto.
! Leggere attentamente le istruzioni: ci sono importanti informazionisull'infallazione, sull'uso e sulla sicurezza.
! Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.

SICUREZZA GENERALE

La distanza minima fra la superficie di supporto dei recipienti sul disposativo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste.

Se le istruzioni di installmente del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti.

E' tuttavia necessario interpellare un techniciane qualificato per accertarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto deve essere sufficientemente robusto da sostenere il peso della cappa.

Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.

Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Per tutte le operazioni di installatione e manutenzione utilizzare quanti da lavoro L'apparecchio non è destinato all'utilizzo da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno cheeci non siano sotto la supervisione o struiti nell'uso dell'apparecchiatura da una persona responsable per la loro sicurezza.

I bambini devono essere controllati affinché non giochno con l'apparecchio. Mai utilizzare la cappaenza griglia correttamente montata!

La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.

Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.

L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

E' severamente vietato fare cibi alla fiamma molto la cappa.

L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto delve essere evitato in agli caso.

La frittura delve essere fattà molto controlo upone evitare che l'olio surriscaldato prenda fuoco.

Quando il piano di cottura è in funzione le parti accessibili della cappa possono divertare calde.

Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali competenti.

La cappa va frequentemente pulita sa via internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispetto comunique quanto espressamente indicato nelle istruzioni di manutenzione riportate in quello manuale).

L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.

Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale.

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anccho后再o l'installazione. Se prosvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile,anche后再o installatione applicare un interrottore bipolarare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformmente alle regole di installazione.

Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Sostituzione del cavo di alimentazione

Attenzione! La sostituzione del cavo di alimentazione deve essere effettuata dal servizio assistenza tecnica autorizzato o da persona con qualifica similare.

SCARICO DELL'ARIA

(per le versioni aspiranti)
Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).
L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuizione delle prestazioni di aspirazione ed un drastico aumento della rumorosità.
Si declina perciò agli responsabilità in merito.
! Usare un condotto lungo il minimo indispensable.
! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90^ ).
! Evitare cambiamenti drastici di sezione del condotto.
! Usare un condotto con l'interno piu' liscio possible.
Il materiale del condotto delve essere approvato normativamente.
! L'azienda declina agli responsabilità qualora queste norme non vengano rispettate.

FILTRANTE O ASPIRANTE?

! La sua cappa è pronta per essere utilizzata in versione aspirante. Perutilizzare la cappa in versione filtrante va installato l'apposto KIT ACCESSORIO.

Verificate nelle prime pagine di quello manuale se il KIT ACCESSORIO è giornato a corredo o va acquistato a parte.

Note: Se fornito a corredo, in alcuni casi, ilsystema di filtraggio aggiuntivo a base di carboni attivi potrebbe essere gia installato sulla cappa.

Le informazioni per la trasformazione della cappa da versione aspirante a versione filtrante sono più contenute in quello manuale.

Versione aspirante

I vapore vengono evacuati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

Attenzione! Il tubo di evacuationone non è fornito e va acquistato.

Nella parte orizzontale, il tubo delve ave alla leggera inclinazione verso l'alto (10^ circa) in modo da poter trasportare l'aria versuso l'esterno più facilemente.

Se la cappa è provista di filtri al carbone, questi devono essere tutti.

Versione filtrante

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Per utilizzare la cappa in questa versione è necessario installare un sistema di filtraggio aggiuntivo a base di carboni attivi.

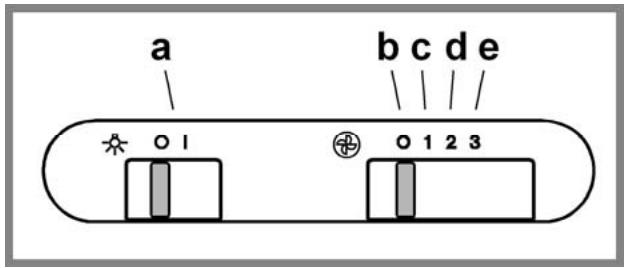

COMANDI

a. ON/OFF luci
b. OFF motori
c.-d.-e. Potenza aspirazione minima (c.), media (d.), massima (e.).

MANUTENZIONE

Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Pulizia

La cappa va frequentlymente pulita (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sua internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri.

Evitare l'uso di prodotti contenti abrasivi. NON UTILIZZARE ALCOOL!

Attenzione: L'inosservanza delle norme di pulizia dell'apparecchio e della sostituzione dei filtri comporta rischi di incendi. Si raccomanda quando di attenersi alle istruzioni suggerite.

Si declina agli responsabilità per eventuali danni al motore, incendi provocati da un'impropria manutenzione o dall'inosservanza delle suddette avverenze.

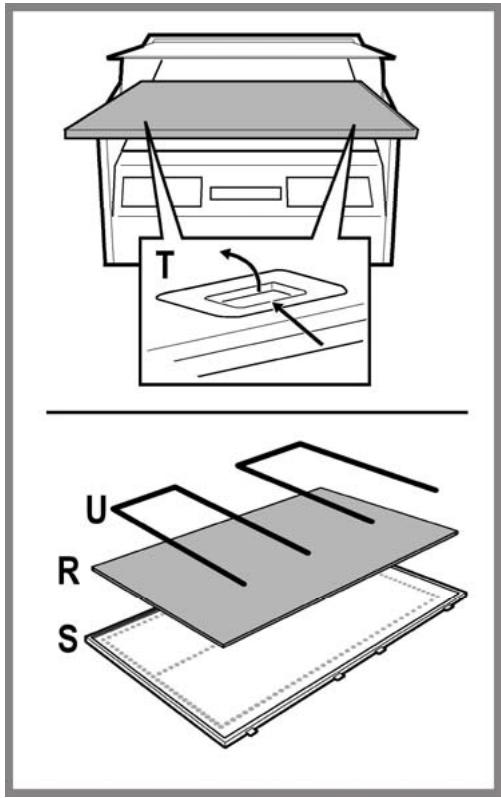

Manutenzione dei filtri antigrasso

Trattiene le particelle di grasso derivanti alla cottura.

Il过滤 di carta deve essere sostituito una volta al mese o se colorato nel lato superiore, quando la colorazione traspare dai fori della griglia.

Per accedere al filtrlo grassi R aprire la griglia di aspirazione S tramite gli sganci T e liberarlo dai fermi U.

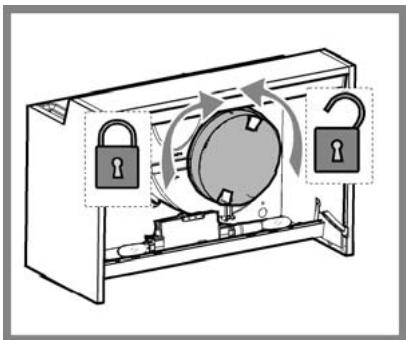

Manutenzione del filtro al carbone

Trattiene gli odori sgradevoli derivanti alla cottura.

La saturazione del filtrlo carbone si verifieso un uso più o meno prolongato a seconda del tipo di cucina e della regolarità della pulizia del filtrlo grassi. In agli casi è necessario sostituire la cartuccia al massimo agli quattro mesi.

NONpuo essere lavato origenerato

Togliere i filtri antigrassi.

Applicare unattro al carbone per lato ed agganciarlo alla cappa.

Rimettere i filtri antigrasso.

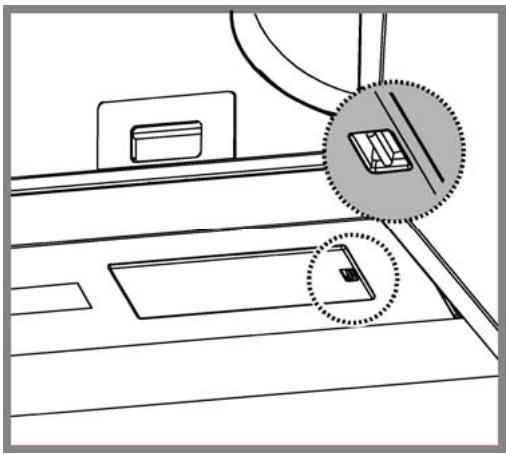

Sostituzione delle lampade

Disinserire l'apparecchio dallere teleletrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano frede.

Accedere al vano lampada :

estrarre la plafoniera facendo leva con un piccolo giravite a taglio o simile utensile.

Sostituire la lampada danneggiata.

Utilizzare solo lampade ad oliva da 40W max (E14).

Richiudere la plafoniera (fissaggio a scatto).

SMALTIMENTO

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smallito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il significato sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di ragcolla per il riciclaggio di apparentecchiette elettriche ed elettroniche. Disfarsene segundo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di ragcolla dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Se qualcosa non sembra funzionare, prima di chiamare il Servizio Assistenza effettuare i seguenti semplici controli:

Se la cappa non funziona:
Verificare che:
non c'è interruzione di corrente.
- è stata selezionata una velocità
Se la cappa ha un rendimento scarso:
Verificare che:
- La velocità motore selezionata è sufficiente per la quantità di fumo e di vapori liberata.
- La cucina è sufficientemente areata per permettere una presa d'aria.
- Ilattro carbone non è consumato (cappa in versione filtrante).
Se la cappa si è spenta nel corso del normale funzionamento:
Verificare che:
- non c'é interruzione di corrente.
- il dispositorio di interruzione omnipolare non è scattato.

In caso di eventuali anomiale di funzionamento, prima di rivolverVi al servizio assistenza scollegate per almeno 5 sec. l'apprecchio dall'alimentazione elettrica extraendo la spina e collegatelo poi nuovamente. Nel caso in cui l'anomalia di funzionamento dovesse perdure, rivolgersi al servizio d'assistenza.

DATI TECHNICI

Modello H661.1 (GY)

Altezza 40 cm

Larghezza 59,9 cm

Profondita 27-48 cm

Peso lordo: 9,6 Kg

Assorbimento totale 180 W

Assorbimento motore 100 W

Assorbimento lampade 2x40 W (E14)

del tubo di scarico 12cm

La cappa è conforme alle seguenti Direttive EC:

Componenti non in dotazione con il prodotto
