MODE D'EMPLOI SEC-ALARM110 KONIG

SEC-ALARM100/110/120 Systèmes d'alarme

Introduction :

Système d'alarme multifonction Plug and Play sans fi I. Installation simple et rapide. Il fonctionne avec piles, rendant inutiles adaptateurs et câbles. Il permet de sécuriser habitations, bureaux, magasins, etc... en quelques minutes. Le bloc alarme, équipé d'une sirène ultra puissante et de voyants, indique quel capteur a provoqué le déclenchement. Deux télécommandes RF permettent d'armer et de désarmer le système. Un commutateur sur le bloc alarme permet de naviguer entre la fonction Alarme et la fonction Sonnette (Carillon).

SEC-ALARM100

1 bloc alarme
6 capteurs de porte/fenêtre
2 télécommandes

1 bloc alarme
2 capteurs de porte/fenêtre
2 capteurs PIR
2 capteurs de vibrations
2 télécommandes

1 bloc alarme
3 capteurs de porte/fenêtre
3 capteurs PIR
2 télécommandes

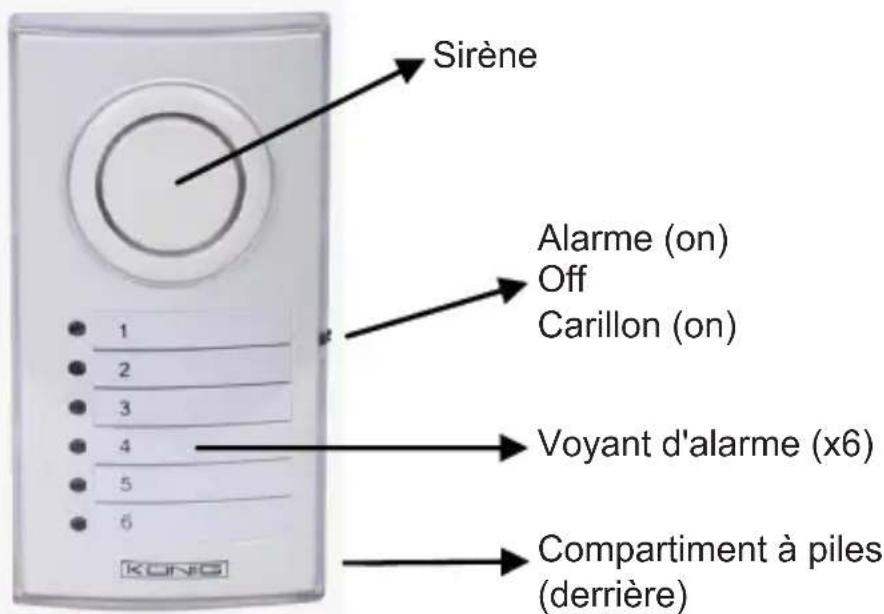

Descriptif du bloc alarme (SEC-ALARM100/110/120):

Image 1

Descriptif du capteur de porte/fenêtre (SEC-ALARM100/110/120):

Image 2

Descriptif du capteur PIR (Infrarouge passif)(SEC-ALARM110/120):

Image 3

Descriptif du capteur de vibrations (SEC-ALARM110):

Image 4

Descriptif de la télécommande (SEC-ALARM100/110/120):

Image 5

1. Insérez les piles dans le compartiment à piles en respectant le diagramme de polarité (à l'arrière du bloc alarme) (3x AA).

2. Installez les capteurs de porte/fenêtre sur les portes et fenêtres à l'aide de la bande adhésive. Note : La distance maximale entre le contact magnétique et le capteur doit être de 1 cm (voir image 2). Placez les capteurs en position RF ou RF+ALARM. Si la position est RF+ALARM, le capteur envoie, en cas de déclenchement, un signal au bloc alarme et la sirène retentit ainsi que celle du capteur lui-même. Dans ce cas, la sirène du capteur et celle du bloc alarme sonnent ensemble.

3. Retirez le cache frontal transparent du bloc alarme pour noter la position des capteurs correspondant aux voyants numérotés. (Ex : capteur 1 = porte d'entrée, 2 = fenêtre cuisine, etc.).

4. Installez le bloc alarme en place. La distance entre le bloc alarme et le capteur de porte/fenêtre le plus éloigné ne doit pas dépasser 60 m (zone ouverte)*

5. Commutez le bloc alarme en fonction ALARM ou CHIME (CARILLON). Si la position est CHIME, le bloc alarme sonne comme une sonnerie de porte si une porte ou une fenêtre est ouverte. La position ALARM génère une sirène puissante de 100 dB. Lorsque le bloc alarme est allumé, l'alarme n'est pas pour autant armée (active). Appuyez sur la touche ON de la télécommande pour armer l'alarme ou OFF pour la désarmer. Le délai pour entrer et sortir de la zone protégée est de 20 à 25 secondes.

6. Il est recommandé de tester le fonctionnement correct du système d'alarme lors de la mise en service ainsi que tous les trois mois.

Procédure :

A) Commutez le bloc alarme en position ALARM ou CHIME (CARILLON) (recommandé pour effectuer le test).
B) Appuyez sur la touche ON de la télécommande pour armer l'alarme.
C) Patientez entre 20 et 25 secondes (délai).
D) Ouvrez chaque porte et fenêtre une à une et vérifi ez que le voyant correspondant s'allume et que le CARILLON retentit.
E) Désarmez l'alarme si tout fonctionne correctement.
f) Le système d'alarme est prêt à l'emploi.

Note :

1) Le bloc alarme émet un son de confi rmation à l'armement et au désarmement. Le son du CARILLON est différent du son de l'ALARME.
2) Si l'un des capteurs n'a pas besoin d'être allumé, sachez qu'il est possible d'éteindre chaque capteur de façon individuelle à l'aide de la touche ON/OFF. Dans ce cas le capteur n'est plus pris en compte par le système d'alarme lorsque ce dernier est armé.
3) Un capteur commuté en position RF+ALARM émet toujours lui-même une alarme que le système soit armé ou désarmé.

4) Lorsqu'un capteur a provoqué un déclenchement et que la sirène du bloc alarme retentit, l'interrupteur du bloc alarme doit être placé sur OFF. Le bloc alarme peut ensuite être rallumé. Si l'alarme continue à retentir après l'armement du système, vérifi ez que chaque porte et/ou fenêtre soit bien fermée correctement.

1. Insérez les piles dans le compartiment à piles en respectant le diagramme de polarité (à l'arrière du bloc alarme) (3x AA).

2. Installez les capteurs de porte/fenêtre sur les portes et fenêtres à l'aide de la bande adhésive. Note : La distance maximale entre le contact magnétique et le capteur doit être de 1 cm (voir image 2). Placez les capteurs en position RF ou RF+ALARM. Si la position est RF+ALARM, le capteur envoie, en cas de déclenchement, un signal au bloc alarme et la sirène même du capteur se met également à sonner. Dans ce cas, la sirène du capteur et celle du bloc alarme sonnent ensemble.

3. Installez les capteurs de vibrations sur les fenêtres à l'aide de la bande adhésive (sur la vitre). Placez les capteurs en position RF ou RF+ALARM. Si la position est RF+ALARM, le capteur envoie, en cas de déclenchement, un signal au bloc alarme et la sirène même du capteur se met également à sonner. Dans ce cas, la sirène du capteur et celle du bloc alarme sonnent ensemble. Note : Le capteur de vibrations est très sensible. La moindre vibration déclenche le capteur. Il n'est pas recommandé d'installer les capteurs de vibrations sur des fenêtres se trouvant près de portes. Une porte qui claque peut déclencher le capteur.

4. Insérez les piles dans le compartiment à piles en respectant le diagramme de polarité (à l'arrière des capteurs PIR) (3xAAA). Les capteurs PIR ont besoin de chauffer pendant 30 à 40 secondes avant la première utilisation. Il ne peuvent détecter aucun mouvement pendant ce délai. Installez les capteurs PIR à une hauteur comprise entre 1 et 1.5m pour de meilleurs résultats. N'installez pas les capteurs PIR face aux rayons directs du soleil,

face à des vitres, à des objets bougeant facilement ou près de sources de chaleur ou de froid.

1. Retirez le cache frontal transparent du bloc alarme pour noter la position des capteurs correspondant aux voyants numérotés. (Ex : capteur 1 = porte d'entrée, 2= fenêtre cuisine, etc.).
2. Installez le bloc alarme en place. La distance entre le bloc alarme et le capteur le plus éloigné ne doit pas dépasser 60 m (zone ouverte)*
3. Commutez le bloc alarme en fonction ALARM ou CHIME (CARILLON). Si la position est CHIME, le bloc alarme sonne comme une sonnerie de porte si une porte ou une fenêtre est ouverte. La position ALARM génère une sirène puissante de 100 dB. Lorsque le bloc alarme est allumé, l'alarme n'est pas pour autant armée (active). Appuyez sur la touche ON de la télécommande pour armer l'alarme ou OFF pour la désarmer. Le délai pour entrer et sortir de la zone protégée est de 20 à 25 secondes.
4. Il est recommandé de tester le fonctionnement correct du système d'alarme lors de la mise en service ainsi que tous les trois mois.

Procédure :

a) Commutez le bloc alarme en position ALARM ou CHIME (CARILLON) (recommandé pour effectuer le test).
b) Appuyez sur la touche ON de la télécommande pour armer l'alarme.
c) Patientez entre 20 et 25 secondes (délai).
d) Pour tester les capteurs de porte/fenêtre, ouvrez chaque porte et fenêtre une à une et vérifi ez que le voyant correspondant s'allume et que le CARILLON retentit.
e) Pour tester les capteurs PIR, remuez devant les capteurs PIR et vérifi ez que le voyant correspondant s'allume et que le CARILLON retentit. Note : Le voyant du capteur s'allume également.

f) Pour tester les capteurs de vibrations, tapez doucement sur la fenêtre et vérifi ez que le voyant correspondant s'allume et que le CARILLON retentit.

g) Désarmez l'alarme si tout fonctionne correctement.

h) Le système d'alarme est prêt à l'emploi.

Note :

1) Le bloc alarme émet un son de confi rmation à l'armement et au désarmement. Le son du CARILLON est différent du son de l'ALARME.
2) Si l'un des capteurs n'a pas besoin d'être allumé, sachez qu'il est possible d'éteindre chaque capteur de façon individuelle à l'aide de la touche ON/OFF. Dans ce cas le capteur n'est plus pris en compte par le système d'alarme lorsque ce dernier est armé (excepté pour les capteurs PIR).
3) Un capteur commuté en position RF+ALARM émet toujours lui-même une alarme que le système soit armé ou désarmé.
4) Lorsqu'un capteur provoque le déclenchement et que la sirène du bloc alarme retentit, l'interrupteur du bloc alarme doit être placé sur OFF. Le bloc alarme peut ensuite être rallumé. Si l'alarme continue à retentir après l'armement du système, vérifi ez que chaque capteur soit bien installé correctement.

1. Insérez les piles dans le compartiment à piles en respectant le diagramme de polarité (à l'arrière du bloc alarme) (3x AA).

2. Installez les capteurs de porte/fenêtre sur les portes et fenêtres à l'aide de la bande adhésive. Note : La distance maximale entre le contact magnétique et le capteur doit être de 1 cm (voir image 2). Placez les capteurs en position RF ou RF+ALARM. Si la position est RF+ALARM, le capteur envoie, en cas de déclenchement, un signal au bloc alarme et la sirène même du capteur se met également à sonner. Dans ce cas, la sirène du capteur et celle du bloc alarme sonnent ensemble.

3. Insérez les piles dans le compartiment à piles en respectant le diagramme de polarité (à l'arrière des capteurs PIR) (3xAAA). Les capteurs PIR ont besoin de chauffer pendant 30 à 40 secondes avant la première utilisation. Ils ne peuvent détecter aucun mouvement pendant ce délai. Installez les capteurs PIR à une hauteur comprise entre 1 et 1.5m pour de meilleurs résultats. N'installez pas les capteurs PIR face aux rayons directs du soleil, face à des vitres, à des objets bougeant facilement ou près de sources de chaleur ou de froid.

4. Retirez le cache frontal transparent du bloc alarme pour noter la position des capteurs correspondant aux voyants numérotés. (Ex : capteur 1 = porte d'entrée, 2= fenêtre cuisine, etc.).
5. Installez le bloc alarme en place. La distance entre le bloc alarme et le capteur le plus éloigné ne doit pas dépasser 60 m (zone ouverte)*
6. Commutez le bloc alarme en fonction ALARM ou CHIME (CARILLON). Si la position est CHIME, le bloc alarme sonne comme une sonnerie de porte si une porte ou une fenêtre est ouverte. La position ALARM génère une sirène puissante de 100 dB. Lorsque le bloc alarme est allumé, l'alarme n'est pas pour autant armée (active). Appuyez sur la touche ON de la télécommande pour armer l'alarme ou OFF pour la désarmer. Le délai pour entrer et sortir de la zone protégée est de 20 à 25 secondes.
7. Il est recommandé de tester le fonctionnement correct du système d'alarme lors de la mise en service ainsi que tous les trois mois.

Procédure :

a) Commutez le bloc alarme en position ALARM ou CHIME (CARILLON) (recommandé pour effectuer le test).
b) Appuyez sur la touche ON de la télécommande pour armer l'alarme.
c) Patientez entre 20 et 25 secondes (délai).
d) Pour tester les capteurs de porte/fenêtre, ouvrez chaque porte

et fenêtre une à une et vérifi ez que le voyant correspondant s'allume et que le CARILLON retentit.

e) Pour tester les capteurs PIR, remuez devant les capteurs PIR et vérifi ez que les voyants correspondants s'allument et que le CARILLON retentit. Note : Le voyant du capteur s'allume également.

f) Désarmez l'alarme si tout fonctionne correctement.

g) Le système d'alarme est prêt à l'emploi.

Note :

1) Le bloc alarme émet un son de confi rmation à l'armement et au désarmement. Le son du CARILLON est différent du son de l'ALARME.
2) Si l'un des capteurs n'a pas besoin d'être allumé, sachez qu'il est possible d'éteindre chaque capteur de façon individuelle à l'aide de la touche ON/OFF. Dans ce cas le capteur n'est plus pris en compte par le système d'alarme lorsque ce dernier est armé (excepté pour les capteurs PIR).
3) Un capteur commuté en position RF+ALARM émet toujours lui-même une alarme que le système soit armé ou désarmé.
4) Lorsqu'un capteur provoque un déclenchement et que la sirène du bloc alarme retentit, l'interrupteur du bloc alarme doit être placé sur OFF. Le bloc alarme peut ensuite être rallumé. Si l'alarme continue à retentir après l'armement du système, vérifi ez que chaque capteur soit bien installé correctement.

Caractéristiques techniques :

Bloc Alarme (Image 1):

• Alimentation : 4.5VDC (3 piles AA, non fournies)
  • Courant d'attente : <1.5mA
  • Courant Carillon : <90mA
  • Courant Alarme : <130mA
  • Volume de l'alarme : 100dB (0.5m)
  • Volume Carillon : 90dB (0.5m)

• Commutateur : alarm/chime (Carillon)/off
- Voyants : 6
• Fréquence : 433MHz ±250kHz
• Dimensions: 5.7(I) x 3.9(P) x 10.9(H)cm
- Temps de délai : 20 – 25 secondes

Capteur de porte/fenêtre (Image 2):

• Alimentation : 4.5VDC (3 piles LR44, fournies)
  • Courant d'attente : <10μA
  • Courant de transmission : <6mA
• Distance de fonctionnement : +/- 60m (zone ouverte)*
  • Volume de l'alarme : 95dB (0.5m)
  • Commutateur : RF + alarm/RF/off
  • Fréquence : 433MHz ±250kHz
• Dimensions avec les contacts magnétiques : 6(I) x 1(P) x 9.9(H)cm

Capteur PIR (Image 3):

• Alimentation : 4.5VDC (3 piles AA, non fournies)
  • Courant d'attente : <100μA
  • Courant de transmission : <5mA
• Distance de fonctionnement : +/- 60m (zone ouverte)*
  • Portée de la détection : 5à 8m
• Angle de détection : 100° (horizontal) / 80° (vertical)
  • Hauteur d'installation : 1.5m (recommendée)
  • Fréquence : 433MHz ±250kHz
  • Dimensions: 6(I) x 5(P) x 9.8(H)cm

Capteur de vibrations (Image 4):

• Alimentation : 4.5VDC (3 x piles de type LR44, incluses)
  • Courant d'attente : <10μA
  • Courant de transmission : <6mA
• Distance de fonctionnement : +/- 60m (zone ouverte)*
  • Fréquence : 433MHz ±250kHz
  • Volume de l'alarme : 95dB (0.5m)
  • Dimensions: 4.8(I) x 1(P) x 9.9(H)cm

Télécommande (Image 5):

• Alimentation : 12VDC (3 x piles de type LR44, incluses)
  • Courant d'attente : 0
  • Courant de transmission : <10mA
• Distance de fonctionnement : +/- 30m (zone ouverte)*
• Touches : On/Off
• Voyants : 1
  • Fréquence : 433MHz ±250kHz
  • Dimensions: 3.5(I) x 1.3(P) x 5.2(H)cm

* La distance de fonctionnement de la télécommande et des capteurs peut varier en fonction de l'environnement.

Consignes de sécurité :

N'exposez jamais l'appareil à l'eau ou à l'humidité.

Entretien:

Nettoyez uniquement avec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.

Garantie :

Aucune garantie ou responsabilité ne sera acceptée en cas de modification et/ou de transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.

Généralités :

Le design et les caractéristiques techniques sont sujets à modification sans notification préalable. Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnus comme telles dans ce document. Nous ne saurions être tenus responsables en cas de dommage et/ou cambriolage dû à un mauvais fonctionnement de ce produit.

Attention :

Ce symbole fi gure sur l'appareil. Il signifi e que les produits électriques et électroniques ne doivent pas être jetés avec les déchets domestiques. Le système de collecte est différent pour ce genre de produits.

DECLARATION DE CONFORMITE

Nous,

Nedis B.V.

De Tweeling 28

Déclarons que les produits :

Nom : Konig Electronic

Modèles : SEC-ALARM100, 110, 120

Description : Systèmes d'alarme sans fi I

sont conformes aux normes suivantes :

Art. 3.1(a): EN 50371:2002, EN 60950-1:2006/A11:2009

Art. 3.1(b): EN 301 489-1/-3

Art. 3.2: EN 300 220-1/-2

Selon les conditions de la directive 1999/5/CE R&TTE.

's-Hertogenbosch, 01-11-2011
