Tipo de producto	Sirena de alarma
Marca	Konig
Modelo	SEC-ALARM110
Dimensiones (aprox.)	100 x 80 x 40 mm
Peso (aprox.)	200 g
Alimentación	Pila 9V (no incluida)
Funciones principales	Emite una señal sonora potente en caso de alarma; compatible con sistemas de alarma de terceros
Volumen sonoro	Hasta 110 dB
Tipo de sonido	Sirena continua o intermitente
Indicador luminoso	LED rojo intermitente
Instalación	Montaje mural posible
Material de la carcasa	ABS resistente a impactos
Temperatura de funcionamiento	-10°C a 50°C
Humedad de funcionamiento	10% a 90% sin condensación
Mantenimiento y limpieza	Limpiar con un paño suave y seco
Seguridad	Usar únicamente las pilas recomendadas; no exponer al agua
Piezas de repuesto y reparabilidad	Sin piezas desmontables; aparato no reparable
Información general	Ideal para sistemas de alarma domésticos

Preguntas frecuentes - SEC-ALARM110 KONIG

¿Cómo instalar la sirena de alarma Konig SEC-ALARM110?

Fije el soporte mural incluido con tornillos adecuados, luego encaje la sirena. Inserte una pila de 9V (no incluida) en el compartimento previsto.

¿Qué tipo de pila usar?

Use una pila alcalina de 9V de buena calidad. Evite las pilas recargables que podrían suministrar un voltaje insuficiente.

¿La sirena es compatible con todos los sistemas de alarma?

Es compatible con la mayoría de los sistemas de alarma cableados o inalámbricos que emiten una señal de disparo (contacto seco o voltaje). Verifique la salida de su central.

¿Cómo probar el correcto funcionamiento?

Presione el botón de prueba ubicado en el costado de la sirena. Suena una sirena y el LED parpadea. Suelte para detener.

¿Qué hacer si el sonido no suena?

Verifique que la pila esté correctamente instalada y suficientemente cargada. Asegúrese de que las conexiones con la central de alarma estén bien establecidas.

¿Cuál es el alcance sonoro del SEC-ALARM110?

El nivel sonoro alcanza 110 dB, audible en toda una casa hasta aproximadamente 100 metros en campo abierto.

¿La sirena es adecuada para uso exterior?

Está diseñada solo para uso interior. La exposición a la humedad o la intemperie puede dañar el aparato.

¿Cómo limpiar la sirena?

Desconecte la pila, luego limpie la carcasa con un paño suave ligeramente húmedo. Nunca use solventes ni productos abrasivos.

¿Se puede desactivar el LED intermitente?

No, el LED es parte integral del sistema de alarma y no se puede desactivar por separado.

¿Qué hacer en caso de mal funcionamiento?

Verifique la pila y las conexiones. Si el problema persiste, comuníquese con el servicio postventa de Konig. El aparato no es reparable por el usuario.

MANUAL DE USUARIO SEC-ALARM110 KONIG

Sistema de alarma multi-funcional inalámbrico de conexión y reproducción directa. Instalación sencilla y rápida. Funciona con baterías, por lo que no es necesario utilizar adaptadores ni cableado. Asegura las casas, las oficinas, las tiendas, etc. en tan sólo unos minutos. La unidad de la alarma con sirena ultra sonido e indicadores de LED muestran el sensor que esté activado. Suministrado con 2 mandos a distancia RF para armar o desarmar el sistema. El interruptor de función en la unidad de la alarma para el uso de la alarma o del timbre (timbre).

ALARMA DE SEGURIDAD 100

1x Unidad de alarma
6x Sensores de puertas/ventanas
2x Mandos a distancia

1x Unidad de alarma
2x Sensores de puertas/ventanas
2x Sensores PIR
2x Sensores de vibración
2x Mandos a distancia

1x Unidad de alarma
3x Sensores de puertas/ventanas
3x Sensores PIR
2x Mandos a distancia

Descripción de la unidad de la alarma (ALARMA DE SEGURIDAD 100/110/120):

Figura 1

Descripción del sensor de puerta/ventana (ALARMA DE SEGURIDAD 100/110/120):

Figura 2

Descripción del sensor PIR (ALARMA DE SEGURIDAD 110/120):

Figura 3

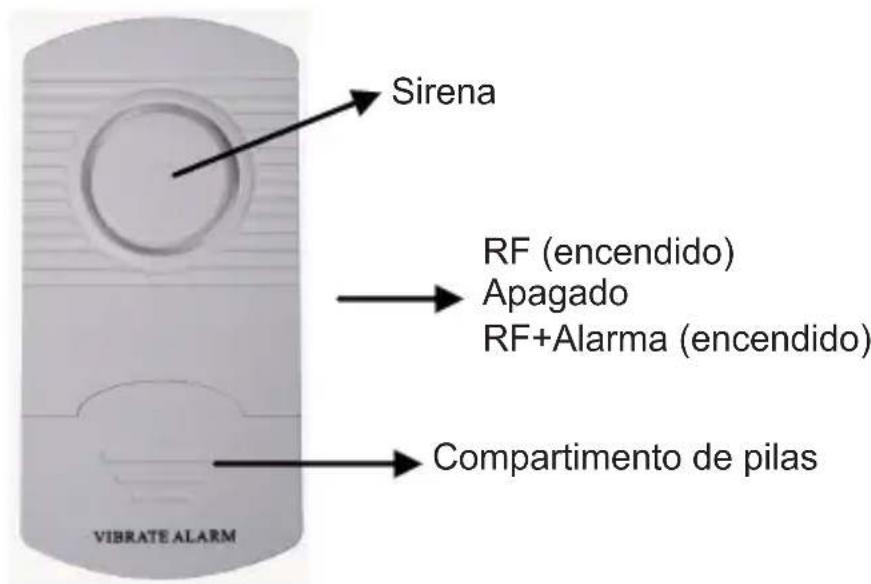

Descripción del sensor de vibraciones (ALARMA DE SEGURIDAD 110):

Figura 4

Descripción del mando a distancia (ALARMA DE SEGURIDAD 100/110/120):

Figura 5

INSTALACIÓN DE LA ALARMA DE SEGURIDAD 100

1. Introduzca, de conformidad con el diagrama incluido en el compartimento de la batería, (parte trasera) las baterías para la unidad de la alarma (3x AA).

2. Instale el sensor de puerta/ventana con la tapa adhesiva en las ventanas y puertas. Nota: guarde una distancia de 1 cm como máximo entre el contacto magnético y el sensor (véase fi gura 2). Cambie el sensor a RF o RF+ALARM. Si se cambia a RF+ALARM, el sensor enviará, cuando se active, una señal a la unidad de la alarma y la sirena del propio sensor también sonará. En este caso, la sirena del sensor y la unidad de la alarma sonarán.

3. Saque la cubierta frontal transparente de la unidad de la alarma para escribir la posición de los sensores que corresponden a la LED enumerada. (e.g. sensor 1 = puerta frontal, 2= ventana de la cocina, etc.).

4. Instale la unidad de la alarma en una ubicación. La distancia comprendida entre la unidad de la alarma y la mayoría de los sensores de puertas/ventanas no puede superar los 60 m (área abierta)*

5. Ponga la unidad de la alarma en la función de ALARMA o TIMBRE. Si se activa en TIMBRE, la unidad de la alarma sonará como un timbre de puerta al abrir una puerta o una ventana. Si se activa la ALARMA, se generará una sirena con un sonido de 100 dB. Cuando la unidad de la alarma está encendida, la alarma aún no está armada (activa). Pulse el botón ON (encendido) del mando a distancia para armar y OFF (apagado) para desarmar la alarma. El plazo para acceder y abandonar la zona protegida es de entre 20 y 25 segundos.

6. Se le recomienda probar el sistema de alarma para lograr un funcionamiento correcto cuando la utilice por primera vez y cada 3 meses.

Procedimiento:

A) Cambie la unidad de la alarma en ALARMA o TIMBRE (para seguir el consejo de prueba).

B) Pulse el botón ON (encendido) del mando a distancia para armar la alarma.

C) Espere unos 20\~25 segundos (tiempo del plazo).

D) Abra cada puerta o ventana, una a una, y compruebe que la LED correspondiente se enciende y que suena el TIMBRE.

E) Desarme la alarma si todo funciona correctamente.

F) El sistema de alarma está listo para ser utilizado.

Nota:

1) La unidad de la alarma dará un tono de confi rmación cuando se arme o se desarme. El tono del TIMBRE es distinto al tono de la ALARMA.

2) Si un sensor no necesita activarse, es posible desactivar cada sensor de forma individual con el interruptor de encendido/apagado. En este caso, el sensor no forma parte del sistema de alarma cuando se vuelva a armar.

3) Un sensor cambiado en RF+ALARMA siempre emitirá un sonido de alarma en el propio sensor, a menos que la unidad de la alarma esté armada o desarmada.

4) Cuando el sensor se lanza y suena la sirena de la unidad de la alarma, tendrá que desconectarlo con el interruptor de encendido/apagado de la unidad de la alarma. Tras ello, podrá

activar de nuevo la unidad de la alarma. Cuando la alarma sigue funcionando tras armar el sistema, compruebe que todas las ventanas y puertas están cerradas correctamente.

INSTALACIÓN DE LA ALARMA DE SEGURIDAD 110

1. Introduzca, de conformidad con el diagrama incluido en el compartimento de la batería, (parte trasera) las baterías para la unidad de la alarma (3x AA).
2. Instale el sensor de puerta/ventana con la tapa adhesiva en las ventanas y puertas. Nota: guarde una distancia de 1 cm como máximo entre el contacto magnético y el sensor (véase fi gura 2). Cambie el sensor a RF o RF+ALARM. Si se cambia a RF+ALARM, el sensor enviará, cuando se active, una señal a la unidad de la alarma y la sirena del propio sensor también sonará. En este caso, la sirena del sensor y la unidad de la alarma sonarán.
3. Instale el sensor de vibración con la cinta adhesiva en las ventanas (en el vidrio). Cambie el sensor a RF o RF+ALARM. Si se cambia a RF+ALARM, el sensor enviará, cuando se active, una señal a la unidad de la alarma y la sirena del propio sensor también sonará. En este caso, la sirena del sensor y la unidad de la alarma sonarán. Nota: el sensor de vibración es muy sensible. La más leve vibración activará el sensor. No se recomienda instalar el sensor de vibración en ventanas cerca de las puertas. Las puertas batientes activarán el sensor.
4. Introduzca, de conformidad con el diagrama incluido en el compartimento de la batería, (parte trasera) las baterías para el sensor PIR (3x AAA). El sensor PIR necesita calentarse durante unos 30\~40 segundos la primera vez que se vaya a utilizar. En este periodo, no podrá detectar movimiento alguno. Instale el sensor PIR a una altura de unos 1\~1.5m para lograr los mejores resultados. No instale el sensor PIR en contacto directo con la luz del sol, frente a ventanas batientes, objetos que se muevan fácilmente ni fuentes de calor o de enfriamiento.
5. Saque la cubierta frontal transparente de la unidad de la alarma para escribir la posición de los sensores que corresponden a la

LED enumerada. (e.g. sensor 1 = puerta frontal, 2= ventana de la cocina, etc.).

1. Instale la unidad de la alarma en una ubicación. La distancia comprendida entre la unidad de la alarma y la mayoría de los sensores a distancia no puede superar los 60 m (área abierta)*
2. Ponga la unidad de la alarma en la función de ALARMA o TIMBRE. Si se activa en TIMBRE, la unidad de la alarma sonará como un timbre de puerta al abrir una puerta o una ventana. Si se activa la ALARMA, se generará una sirena con un sonido de 100 dB. Cuando la unidad de la alarma está encendida, la alarma aún no está armada (activa). Pulse el botón ON (encendido) del mando a distancia para armar y OFF (apagado) para desarmar la alarma. El plazo para acceder y abandonar la zona protegida es de entre 20 y 25 segundos.
3. Se le recomienda probar el sistema de alarma para lograr un funcionamiento correcto cuando la utilice por primera vez y cada 3 meses.

Procedimiento:

a) Cambie la unidad de la alarma en ALARMA o TIMBRE (para seguir el consejo de prueba).
b) Pulse el botón ON (encendido) del mando a distancia para armar la alarma.
c) Espere unos 20\~25 segundos (tiempo del plazo).
d) Para probar el sensor de puerta/ventana, abra cada puerta o ventana, una a una, y compruebe que la LED correspondiente se enciende y que suena el TIMBRE.
e) Para probar el sensor PIR, muévase alrededor del sensor PIR y compruebe si la LED correspondiente se enciende y si suena el TIMBRE. Nota: el indicador LED del sensor PIR también se encenderá.
f) Para probar el sensor de vibración, golpee cuidadosamente la ventana y compruebe si la LED correspondiente se enciende y si suena el TIMBRE.
g) Desarme la alarma si todo funciona correctamente.
h) El sistema de alarma está listo para ser utilizado.

Nota:

1) la unidad de la alarma dará un tono de confi rmación cuando se arme o se desarme. El tono del TIMBRE es distinto al tono de la ALARMA.
2) Si un sensor no necesita activarse, es posible desactivar cada sensor de forma individual con el interruptor de encendido/apagado. En este caso, el sensor no forma parte del sistema de alarma cuando se vuelva a armar (salvo el sensor PIR).
3) Un sensor cambiado en RF+ALARMA siempre emitirá un sonido de alarma en el propio sensor, a menos que la unidad de la alarma esté armada o desarmada.
4) Cuando el sensor se lanza y suena la sirena de la unidad de la alarma, tendrá que desconectarlo con el interruptor de encendido/apagado de la unidad de la alarma. Tras ello, podrá activar de nuevo la unidad de la alarma. Cuando la alarma sigue funcionando tras armar el sistema, compruebe que todos los sensores están instalados correctamente.

INSTALACIÓN DE LA ALARMA DE SEGURIDAD 120

1. Introduzca, de conformidad con el diagrama incluido en el compartimento de la batería, (parte trasera) las baterías para la unidad de la alarma (3x AA).
2. Instale el sensor de puerta/ventana con la tapa adhesiva en las ventanas y puertas. Nota: guarde una distancia de 1 cm como máximo entre el contacto magnético y el sensor (véase fi gura 2). Cambie el sensor a RF o RF+ALARM. Si se cambia a RF+ALARM, el sensor enviará, cuando se active, una señal a la unidad de la alarma y la sirena del propio sensor también sonará. En este caso, la sirena del sensor y la unidad de la alarma sonarán.
3. Introduzca, de conformidad con el diagrama incluido en el compartimento de la batería, (parte trasera) las baterías para el sensor PIR (3x AAA). El sensor PIR necesita calentarse durante unos 30\~40 segundos la primera vez que se vaya a utilizar. En este periodo, no podrá detectar movimiento alguno. Instale el sensor PIR a una altura de unos 1\~1.5m para lograr los mejores

resultados. No instale el sensor PIR en contacto directo con la luz del sol, frente a ventanas batientes, objetos que se muevan fácilmente ni fuentes de calor o de enfriamiento.

1. Saque la cubierta frontal transparente de la unidad de la alarma para escribir la posición de los sensores que corresponden a la LED enumerada. (e.g. sensor 1 = puerta frontal, 2= ventana de la cocina, etc.).
2. Instale la unidad de la alarma en una ubicación. La distancia comprendida entre la unidad de la alarma y la mayoría de los sensores a distancia no puede superar los 60 m (área abierta)*
3. Ponga la unidad de la alarma en la función de ALARMA o TIMBRE. Si se activa en TIMBRE, la unidad de la alarma sonará como un timbre de puerta al abrir una puerta o una ventana. Si se activa la ALARMA, se generará una sirena con un sonido de 100 dB. Cuando la unidad de la alarma está encendida, la alarma aún no está armada (activa). Pulse el botón ON (encendido) del mando a distancia para armar y OFF (apagado) para desarmar la alarma. El plazo para acceder y abandonar la zona protegida es de entre 20 y 25 segundos.
4. Se le recomienda probar el sistema de alarma para lograr un funcionamiento correcto cuando la utilice por primera vez y cada 3 meses.

Procedimiento:

A) Cambie la unidad de la alarma en ALARMA o TIMBRE (para seguir el consejo de prueba).
B) Pulse el botón ON (encendido) del mando a distancia para armar la alarma.
C) Espere unos 20\~25 segundos (tiempo del plazo).
D) Para probar el sensor de puerta/ventana, abra cada puerta o ventana, una a una, y compruebe que la LED correspondiente se enciende y que suena el TIMBRE.
E) Para probar el sensor PIR, muévase alrededor del sensor PIR y compruebe si la LED correspondiente se enciende y si suena el TIMBRE. Nota: el indicador LED del sensor PIR también se encenderá.
F) Desarme la alarma si todo funciona correctamente.
G) El sistema de alarma está listo para ser utilizado.

Nota:

1) la unidad de la alarma dará un tono de confi rmación cuando se arme o se desarme. El tono del TIMBRE es distinto al tono de la ALARMA.
2) Si un sensor no necesita activarse, es posible desactivar cada sensor de forma individual con el interruptor de encendido/apagado. En este caso, el sensor no forma parte del sistema de alarma cuando se vuelva a armar (salvo el sensor PIR).
3) Un sensor cambiado en RF+ALARMA siempre emitirá un sonido de alarma en el propio sensor, a menos que la unidad de la alarma esté armada o desarmada.
4) Cuando el sensor se lanza y suena la sirena de la unidad de la alarma, tendrá que desconectarlo con el interruptor de encendido/apagado de la unidad de la alarma. Tras ello, podrá activar de nuevo la unidad de la alarma. Cuando la alarma sigue funcionando tras armar el sistema, compruebe que todos los sensores están instalados correctamente.

Especifi caciones:

Unidad de la alarma (fi gura 1):

• Potencia: 4.5VDC (3x pilas AA, no incluidas)
• Corriente en espera: <1.5mA
• Corriente de timbre: <90mA
• Corriente de alarma: <130mA
• Volumen de la alarma: 100dB (0.5m)
• Volumen del timbre: 90dB (0.5m)
- Interruptor: alarma/timbre/desactivación
- Indicador LED:6
• Frecuencia: 433MHz ±250kHz
• Dimensiones: 5.7(A) x 3.9(A) x 10.9(L)cm
- Tiempo de retraso: 20-25 seg.

Sensor de puertas/ventanas (fi gura 2):

• Potencia: 4.5VDC (3x pilas LR44, incluidas)
• Corriente en espera: <10μA
• Corriente de transmisión: <6mA
- Distancia de funcionamiento: +/- 60m (área abierta)*

• Volumen de la alarma: 95dB (0.5m)
- Interruptor: RF + alarma/RF/apagado
• Frecuencia: 433MHz ±250kHz
- Dimensiones con contacto magnético: 6(A) x 1(A) x 9.9(L)cm

Sensor PIR (fi gura 3):

• Potencia: 4.5VDC (3x pilas AA, no incluidas)
  • Corriente en espera: <100μA
  • Corriente de transmisión: <5mA
• Distancia de funcionamiento: +/- 60m (área abierta)*
• Serie de detección: 5\~8m
• Ángulo de detección: 100° (horizontal) / 80° (vertical)
• Altura de instalación: 1.5m (aconsejada)
  • Frecuencia: 433MHz ±250kHz
  • Dimensiones: 6(A) x 5(A) x 9.8(L)cm

Sensor de vibración (fi gura 4):

• Potencia: 4.5VDC (3 pilas LR44, incluidas)
• Corriente en espera: <10μA
• Corriente de transmisión: <6mA
- Distancia de funcionamiento: +/- 60m (área abierta)*
• Frecuencia: 433MHz ±250kHz
• Volumen de la alarma: 95dB (0.5m)
• Dimensiones: 4.8(A) x 1(A) x 9.9(L)cm

Mando a distancia (fi gura 5):

• Potencia: 12VDC (3 pilas LR44, incluidas)
- Corriente en espera: 0
• Corriente de transmisión: <10mA
- Distancia de funcionamiento: +/- 30m (área abierta)*
- Botones: "ON/OFF" (ACTIVADO/DESACTIVADO)
- Indicador LED: 1
• Frecuencia: 433MHz ±250kHz
• Dimensiones: 3.5(A) x 1.3(A) x 5.2(L)cm

* La distancia de funcionamiento del mando a distancia y de los sensores puede variar mucho en función de las circunstancias atmosféricas.

Medidas de seguridad:

No exponga el producto al agua ni a la humedad.

Mantenimiento:

Limpie sólo con un paño seco. No utilice solventes de limpieza ni abrasivos.

Garantía:

No se aceptará ninguna garantía o responsabilidad derivada de cualquier cambio o modifi caciones realizadas al producto o daños provocados por un uso incorrecto del presente producto.

General:

Las ilustraciones y las especificaciones podrán sufrir cambios sin previo aviso. Todas las marcas de los logotipos y los nombres de productos constituyen patentes o marcas registradas de sus titulares correspondientes, reconocidos como tal. No responderemos de cualquier daño y/o herida provocada por un funcionamiento incorrecto del presente producto.

Cuidado:

Este producto está señalizado con este símbolo. Esto signifi ca que los productos eléctricos y electrónicos gastados no deberán mezclarse con los desechos domésticos generales. Existen distintos sistemas de individuales para este tipo de productos.

DECLARACIÓN DE CONFORMIDAD

La empresa infraescrita,

Nedis B.V.

De Tweeling 28

Declara que el producto:

Nombre: Konig Electronic

Modelo: ALARMA DE SEGURIDAD 100/110/120

Descripción: Sistema de alarma inalámbrica

se encuentra conforme a las siguientes normas:

Art. 3.1(a): EN 50371:2002, EN 60950-1:2006/A11:2009

Art. 3.1(b): EN 301 489-1/-3

Art. 3.2: EN 300 220-1/-2

Conforme a las provisiones de la Directiva 1999/5/EC R&TTE.

's-Hertogenbosch, 01-11-2011

D. W. van Noorloos

Director de compras
