Type de produit	Antenne TV intérieure
Marque	Philips
Modèle	SDV2740
Fréquences supportées	VHF (174-230 MHz) et UHF (470-862 MHz)
Gain maximum	30 dB (amplifié)
Alimentation	5 V CC via câble coaxial (adaptateur secteur inclus)
Longueur de câble	1,5 mètres
Connecteur	Femelle F-type (adaptateur IEC mâle fourni)
Dimensions (L x l x H)	180 x 120 x 35 mm
Poids	150 g
Portée de réception	Jusqu'à 50 km (selon conditions locales)
Type d'amplification	Amplificateur intégré à faible bruit
Nombre de prises TV	1 sortie
Montage	Sur socle (pose libre) ou fixation murale
Angle de rotation	360° horizontal, 180° vertical
Compatibilité	TNT, DVB-T/T2, analogique
Entretien	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas exposer à l'eau ou à l'humidité. Débrancher avant nettoyage.
Pièces détachées	Adaptateur secteur et câble coaxial disponibles en SAV.
Réparabilité	Appareil non réparable par l'utilisateur. Contacter le SAV Philips.
Accessoires inclus	Adaptateur secteur, câble coaxial, adaptateur IEC, support mural.

FOIRE AUX QUESTIONS - SDV2740 PHILIPS

Comment installer l'antenne Philips SDV2740 ?

Branchez le câble coaxial sur l'entrée ANT de votre téléviseur, puis connectez l'adaptateur secteur à une prise électrique. Placez l'antenne près d'une fenêtre et orientez-la pour obtenir la meilleure réception. Lancez la recherche des chaînes sur votre TV.

Que faire si je ne capte aucune chaîne ?

Vérifiez que l'antenne est correctement branchée et que l'adaptateur secteur est allumé (voyant vert). Essayez de déplacer l'antenne vers une fenêtre ou un étage supérieur. Assurez-vous que votre téléviseur est en mode TNT et relancez la recherche automatique.

L'antenne SDV2740 fonctionne-t-elle avec la TNT ?

Oui, elle est compatible avec la TNT (DVB-T/T2) et les signaux analogiques. Elle reçoit les chaînes en VHF et UHF.

Peut-on utiliser cette antenne en extérieur ?

Non, cette antenne est conçue pour un usage intérieur uniquement. L'exposer aux intempéries pourrait l'endommager.

Comment nettoyer l'antenne ?

Débranchez l'antenne et utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez pas de produits chimiques ou d'eau.

L'antenne nécessite-t-elle une alimentation électrique ?

Oui, l'amplificateur intégré nécessite une alimentation de 5 V via l'adaptateur secteur fourni. Sans alimentation, l'antenne fonctionnera mais avec une réception réduite.

Quelle est la portée maximale de l'antenne ?

La portée peut atteindre jusqu'à 50 km dans des conditions de ligne de vue dégagée. En environnement urbain ou avec des obstacles, la portée peut être réduite.

Puis-je connecter l'antenne à plusieurs téléviseurs ?

Non, l'antenne possède une seule sortie. Pour connecter plusieurs TV, vous aurez besoin d'un répartiteur de signal (non inclus).

Comment orienter l'antenne pour une meilleure réception ?

Pivotez l'antenne horizontalement et verticalement tout en surveillant le niveau de signal sur votre téléviseur. La position optimale est généralement face à l'émetteur le plus proche.

Que faire si l'image est hachée ou pixelisée ?

Cela indique un signal faible. Essayez de rapprocher l'antenne d'une fenêtre, de la surélever ou de la tourner. Vérifiez aussi les connexions et que l'amplificateur est alimenté.

MODE D'EMPLOI SDV2740 PHILIPS

FR Antenne intérieure 7

2. Votre antenne de télévision intérieure 8

2.1 Vue d'ensemble du produit 8

3. Préparation à l'utilisation 8

3.1 Installation 8

3.2 Connexion à votre téléviseur 9

3.3 Installation de votre antenne 9

4. Comment utiliser votre antenne de télévision 10

4.1 Pour la réception VHF/FM 10

4.2 Pour la réception UHF 10

4.3 Réglage d'un syntoniseur numérique 10 avec cette antenne

1. Foire aux questions 11

2. Garantie et services 11

1 Consignes de sécurité importantes

Lisez ce manuel attentivement avant d'utiliser votre antenne de télévision intérieure Philips. Il contient des informations importantes concernant l'installation et le réglage.

© Koninklijke Philips Electronics N.V., 2008. Tous droits réservés. La reproduction de la totalité ou d'une partie du présent manuel est interdite sans l'autorisation écrite du titulaire du droit d'auteur. Les marques de commerce sont la propriété de Koninklijke Philips Electronics N.V. ou de leur détenteur respectif.

Mise au rebut des produits électroniques Cette antenne est fabriquée avec des matériaux et des composants de haute qualité, qui peuvent être recyclés et réutilisés.

Veuillez vous informer auprès de votre localité au sujet du système de collecte des produits électriques et électroniques.

Respectez la réglementation locale et ne jetez pas les vieux appareils électroniques dans les ordures domestiques. Une mise au rebut adéquate des anciens appareils évitera des conséquences potentiellement négatives pour l'environnement et la santé humaine.

Apportez le tout au centre de recyclage local.

2 Votre antenne de télévision intérieure

Félicitations pour votre achat et bienvenue dans le monde Philips!

Pour bénéficier pleinement de l'assistance offerte par Philips, enregistrez votre produit sur le site www.philips.com/welcome

2.1 Vue d'ensemble du produit

A Adaptateurs 120 V c.a./6 V c.c. inclus
B Réglage de l'amplification
C Antenne VHF
D Connexions 6 V c.c.
E Sortie pour la connexion au téléviseur
F Antenne UHF
G Support

A

3 Préparation à l'utilisation

Avant de commencer : pour que cette antenne fonctionne adéquatement, vous devez sélectionner dans le menu du téléviseur la source d'entrée par antenne plutôt que par câble ou satellite.

3.1 Installation

Choix de l'emplacement optimal

Avant l'installation, déterminez l'emplacement idéal pour la meilleure réception. Il est important qu'il n'y ait pas d'obstruction entre l'émetteur et l'antenne. Pour de meilleurs résultats, l'antenne devrait faire face à l'émetteur.

Conseil

Si possible, choisissez un emplacement près d'une fenêtre pour que l'antenne soit dans l'axe direct de l'émetteur.

Conseil

Ne placez pas l'antenne sur une surface métallique.

B C

F

DEG

3.2 Connexion au téléviseur

1 Branchez l'extrémité d'un câble coaxial au signal de sortie de l'antenne et l'autre extrémité à l'entrée de votre récepteur. ①

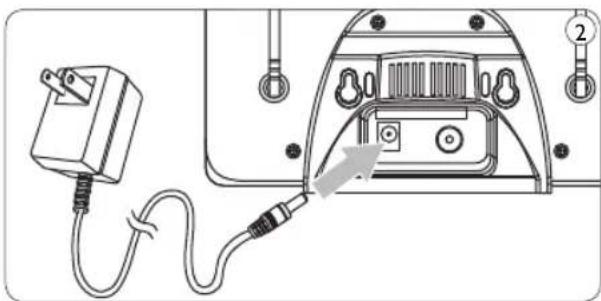

2 Branchez la fiche d'alimentation c.c. sur l'antenne et la source d'alimentation sur une prise 120 V c.a. ②

3.3 Installation de votre antenne

L'antenne peut être installée sur une surface plane (comme une table), horizontalement ou verticalement.

Remarque

Position horizontale pour les antennes UHF et VHF. Position verticale pour les antennes UHF seulement, la longueur des dipôles devant rester la plus courte possible.

Position horizontale : fixez le support à l'arrière de l'antenne, position horizontale, à l'aide des deux vis fournies. ③

Position verticale : fixez le support à l'arrière de l'antenne, position verticale, à l'aide des deux vis fournies. ④

Fixation au mur : vissez au mur les deux vis à bois espacées de 63 mm (2,5 po). Placez les deux encoches sur les deux vis à bois sur le mur. ⑤

4 Comment utiliser votre antenne de télévision

4.1 Pour la réception VHF/FM

1 Déployez les dipôles télescopiques complètement. ⑥
2 Syntonisez le téléviseur au canal désiré. Ajustez les dipôles en les déplaçant dans différentes directions vers le haut ou vers le bas jusqu'à ce que la réception soit bonne. ⑦
3 Allumez l'amplificateur en tournant le commutateur de réglage de l'amplification vers sa position maximale jusqu'à obtenir une bonne réception. ⑧

Remarque

Vous devrez peut-être baisser le commutateur de réglage de l'amplification à une position inférieure pour une réception optimale.

4.2 Pour la réception UHF

1 Syntonisez le téléviseur au canal désiré.
2 Allumez l'amplificateur en tournant le commutateur de réglage de l'amplification vers sa position maximale jusqu'à amélioration de la réception.

Remarque

Vous devrez peut-être baisser le commutateur de réglage de l'amplification à une position inférieure pour une réception optimale.

Conseil

Cette antenne a été conçue pour être placée en position verticale pour augmenter les possibilités de réception.

4.3 Réglage d'un syntoniseur numérique avec cette antenne

Les syntoniseurs des téléviseurs numériques doivent être programmés pour capter les canaux dans votre région. Ce processus automatique fait partie en général du réglage du syntoniseur. Cependant, si l'antenne n'est pas réglée correctement, il se pourrait que le syntoniseur ne puisse capter correctement les canaux.

Si vous disposez d'une antenne sur le toit ou d'un autre type d'antenne qui est déjà reliée à un syntoniseur numérique, vous pouvez utiliser l'antenne pour programmer le syntoniseur. Les canaux seront mémorisés par le syntoniseur, ce qui rendra l'alignement de l'antenne plus facile.

Une autre méthode consiste à connecter l'antenne directement au téléviseur (sans utiliser le syntoniseur) et à syntoniser des canaux analogiques pour déterminer le meilleur emplacement pour l'antenne, puis de reconnecter le syntoniseur; si vous disposez d'une réception adéquate, vous devriez être en mesure de programmer le syntoniseur.

5 Foire aux questions

Cette antenne fonctionnera-t-elle pour les transmissions analogiques?

Oui, cette antenne a la capacité de capter les émissions de télévision analogique dans les bandes UHF et VHF.

Cette antenne pourra-t-elle capter les émissions de télévision numérique digitale et/ou à haute définition (HD-ATSC)

Oui, cette antenne est conçue pour capter les émissions de télévision numérique digitale et/ou à haute définition (HD-ATSC) dans les bandes UHF et VHF.

Où devrais-je placer l'antenne pour la meilleure réception possible?

Si possible, choisissez un emplacement près d'une fenêtre pour que l'antenne soit dans l'axe direct de l'émetteur.

Remarque

Pour une meilleure réception, vous devriez aussi éviter de placer l'antenne sur une surface métallique, ce qui pourrait causer des interférences.

Comment savoir quel niveau d'amplification est requis pour recevoir une image nette?

Une fois les dipôles VHF déployés et réglés sur la longueur maximale, lancez l'amplificateur. Il est plus facile de commencer avec un gain maximal et de diminuer au fur et à mesure. Dans certains cas, vous pourrez recevoir une image plus claire avec moins de gain qu'indiqué.

Puis-je régler cette antenne avec un syntoniseur numérique?

Oui, cette antenne peut-être réglée avec un syntoniseur numérique. Reportez-vous à la section 4.3 du manuel d'utilisation.

6 Garantie et service

Des renseignements sur la garantie peuvent être consultés sur le site : www.philips.com/welcome.

Pour obtenir du soutien technique, envoyez un courriel indiquant le numéro de modèle de l'antenne et une description détaillée du problème à l'adresse suivante : [e-mail]
