Tipo de producto	Antena de TV interior
Marca	Philips
Modelo	SDV2740
Frecuencias compatibles	VHF (174-230 MHz) y UHF (470-862 MHz)
Ganancia máxima	30 dB (amplificada)
Alimentación	5 V CC vía cable coaxial (adaptador de corriente incluido)
Longitud del cable	1,5 metros
Conector	Hembra tipo F (adaptador IEC macho incluido)
Dimensiones (L x A x H)	180 x 120 x 35 mm
Peso	150 g
Alcance de recepción	Hasta 50 km (según condiciones locales)
Tipo de amplificación	Amplificador integrado de bajo ruido
Número de tomas de TV	1 salida
Montaje	Sobre soporte (colocación libre) o fijación mural
Ángulo de rotación	360° horizontal, 180° vertical
Compatibilidad	TDT, DVB-T/T2, analógica
Mantenimiento	Limpiar con un paño suave y seco. No usar productos abrasivos.
Seguridad	No exponer al agua ni a la humedad. Desconectar antes de limpiar.
Piezas de repuesto	Adaptador de corriente y cable coaxial disponibles en servicio técnico.
Reparabilidad	Aparato no reparable por el usuario. Contactar al servicio técnico de Philips.
Accesorios incluidos	Adaptador de corriente, cable coaxial, adaptador IEC, soporte mural.

Preguntas frecuentes - SDV2740 PHILIPS

¿Cómo instalar la antena Philips SDV2740?

Conecte el cable coaxial a la entrada ANT de su televisor, luego conecte el adaptador de corriente a una toma eléctrica. Coloque la antena cerca de una ventana y oriéntela para obtener la mejor recepción. Inicie la búsqueda de canales en su TV.

¿Qué hacer si no capto ningún canal?

Verifique que la antena esté correctamente conectada y que el adaptador de corriente esté encendido (luz verde). Intente mover la antena hacia una ventana o un piso superior. Asegúrese de que su televisor esté en modo TDT y reinicie la búsqueda automática.

¿La antena SDV2740 funciona con la TDT?

Sí, es compatible con TDT (DVB-T/T2) y señales analógicas. Recibe canales en VHF y UHF.

¿Se puede usar esta antena en exteriores?

No, esta antena está diseñada solo para uso interior. Exponerla a la intemperie podría dañarla.

¿Cómo limpiar la antena?

Desconecte la antena y use un paño suave y seco para quitar el polvo. No use productos químicos ni agua.

¿La antena necesita alimentación eléctrica?

Sí, el amplificador integrado necesita alimentación de 5 V a través del adaptador de corriente incluido. Sin alimentación, la antena funcionará pero con recepción reducida.

¿Cuál es el alcance máximo de la antena?

El alcance puede llegar hasta 50 km en condiciones de línea de vista despejada. En entorno urbano o con obstáculos, el alcance puede reducirse.

¿Puedo conectar la antena a varios televisores?

No, la antena tiene una sola salida. Para conectar varios televisores, necesitará un repartidor de señal (no incluido).

¿Cómo orientar la antena para una mejor recepción?

Gire la antena horizontal y verticalmente mientras monitorea el nivel de señal en su televisor. La posición óptima suele ser frente al transmisor más cercano.

¿Qué hacer si la imagen está entrecortada o pixelada?

Eso indica señal débil. Intente acercar la antena a una ventana, elevarla o girarla. Verifique también las conexiones y que el amplificador esté alimentado.

MANUAL DE USUARIO SDV2740 PHILIPS

ES Antena amplificada para interiores 13

PHILIPS

Table of Contents

1. Important 2

1. Importante 12
2. Antena de televisión para interiores 13
   2.1 Información general del producto 13
3. Introducción 13
   3.1 Instalación 13
   3.2 Conexión al televisor 14
   3.3 Configuración de la antena 14
4. Uso de la antena de televisión 15
   4.1 Para recepción VHF/FM 15
   4.2 Para recepción UHF 15
   4.3 Configuración de un sintonizador digital con esta antena 15
5. Preguntas frecuentes 16
6. Garantía y servicio técnico 16

1 Importante

Lea este manual con atención antes de utilizar la antena de televisión para interiores de Philips, pues contiene información y notas de suma utilidad sobre la instalación y configuración.

© 2008 Koninklijke Philips Electronics N.V. Todos los derechos reservados. Queda prohibida la reproducción total o parcial sin la autorización escrita del titular de los derechos de propiedad intelectual. Las marcas comerciales son propiedad de Koninklijke Philips Electronics N.V. o de sus respectivos titulares.

Cómo desechar el producto

Este producto ha sido diseñado y fabricado con materiales y componentes de alta calidad que pueden reciclarse y volver a utilizarse.

Solicite información acerca del sistema local de recolección selectiva de productos eléctricos y electrónicos.

Cumpla con las normas locales y no deseche sus productos antiguos junto con los residuos habituales del hogar. La correcta eliminación del producto ayudará a prevenir efectos negativos para el medioambiente y la salud.

Lleve el empaque al centro de reciclaje local.

2 Antena de televisión

para interiores

Felicitaciones por su compra y bienvenido a Philips.

Para utilizar los servicios de asistencia técnica de Philips, registre su producto en

www.philips.com/welcome.

2.1 Información general del producto

A Adaptadores de CC de 6V y CA de 120V incluidos
B Perilla de control de ganancia
C Antena VHF
D Conexión de CC de 6V
E Conexión de salida de TV
F Antena UHF
G Soporte

3 Introducción

Antes de comenzar: para que esta ena funcione de forma adecuada, acceda al menú del televisor (consulte el manual del televisor) y configúrelo para recibir la señal desde una ANTENA o por AIRE en lugar de CABLE o SATÉLITE.

3.1 Instalación

Evaluación de la fuerza de la señal

Antes de comenzar con la instalación, analice cuál es el mejor lugar para obtener una recepción óptima. Es importante que la antena y el transmisor puedan comunicarse sin obstrucciones. Para obtener mejores resultados, coloque la antena enfrentada al transmisor.

Sugerencia

De ser posible, elija un lugar cercano a una ventana para que no existan interferencias entre la antena y el transmisor.

Sugerencia

No coloque la antena sobre una superficie metálica.

3.2 Conexión al televisor

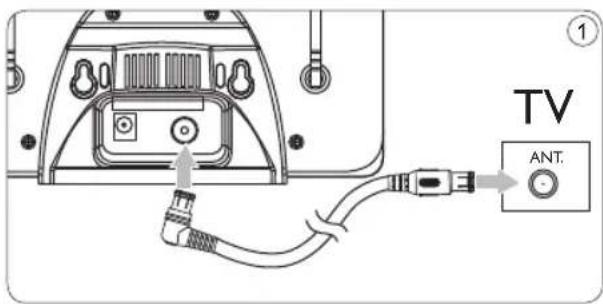

1 Conecte un extremo del cable coaxial en la salida de señal de la antena, y el extremo contrario en la entrada del receptor de su televisor. ①
2 Enchufe el conector de CC a la antena y conéctela en una toma de CA de 120V. ②

3.3 Configuración de la antena

La antena puede colocarse sobre una superficie plana (mesa), en posición horizontal o vertical.

Nota

Tanto las antenas UHF como las VHF pueden colocarse en posición horizontal, pero la única que puede colocarse también en posición vertical es UHF, con los dipolos en su longitud mínima.

Posición horizontal: utilice los dos tornillos suministrados para colocar el soporte en la parte posterior de la antena de forma horizontal. ③

Posición vertical: utilice los dos tornillos suministrados para colocar el soporte en la parte posterior de la antena de forma vertical. ④

Montaje en la pared: coloque dos tornillos para madera en la pared, a una distancia de 63 mm uno del otro (2,5"). Coloque las dos mueccas sobre los tornillos para madera de la pared. ⑤

4 Uso de la antena de televisión para interiores

4.1 Para recepción VHF/FM

1 Extienda los dipolos de extensión hasta el límite máximo. ⑥
2 Sintonice el canal de TV deseado. Para ajustar los dipolos, muévalos hacia arriba y hacia abajo hasta lograr una buena recepción. ⑦
3 Para encender el amplificador, gire la perilla de control de ganancia hacia el nivel máximo hasta hasta lograr la mejor recepción. ⑧

Note

Para lograr una mejor recepción, lleve el control de ganancia hasta el nivel más bajo.

4.2 Para recepción UHF

1 Sintonice el canal de TV deseado.
2 Para encender el amplificador, gire la perilla de control de ganancia hacia el nivel máximo hasta que la recepción se optimice.

Nota

Para lograr una mejor recepción, lleve el control de ganancia hasta el nivel más bajo.

Sugerencia

Coloque la antena en posición horizontal para ampliar las opciones de recepción.

4.3 Configuración de un sintonizador digital con esta antena

Para utilizar un sintonizador de TV digital, prográmelo con los canales disponibles en la zona. Generalmente, este proceso automático forma parte de la configuración del sintonizador. Sin embargo, si la antena no está configurada correctamente es posible que el sintonizador no reciba la señal de ningún canal.

Si tiene acceso a una antena de techo u otra que se encuentre conectada con un sintonizador digital, puede utilizarla para programarlo. El sintonizador memorizará los canales y facilitará el ajuste de la antena.

Otro método consiste en conectar la antena directamente al televisor (sin utilizar el sintonizador) y sintonizar canales analógicos para detectar la mejor ubicación de la antena. A continuación, deberá volver a conectar el sintonizador digital y, si el nivel de señal es adecuado, podrá programarlo.

5 Preguntas frecuentes

¿La antena funciona con transmisiones analógicas?

Sí. Esta antena puede recibir transmisiones de televisión analógicas en los anchos de banda VHF y UHF.

¿La antena recibe transmisiones digitales o transmisiones HD-ATSC?

Sí. La antena ha sido diseñada para recibir transmisiones HDTV y ATSC digitales en los anchos de banda UHF y VHF.

¿Dónde debo colocar la antena para obtener la mejor recepción posible?

De ser posible, elija un lugar cercano a una ventana para que no existan interferencias entre la antena y el transmisor.

Nota

Para lograr una mejor recepción, evite colocar la antena sobre una superficie metálica porque pueden ocasionarse interferencias.

¿Cuánta ganancia (amplificación) se necesita para obtener imágenes nítidas?

Una vez que los dipolos VHF están extendidos al límite máximo, encienda el amplificador. Es más fácil comenzar con la ganancia máxima y reducirla conforme sea necesario. En algunos casos, puede obtener imágenes más nítidas con un nivel de ganancia inferior.

¿Puedo utilizar la antena con un sintonizador digital?

Sí. Esta antena puede utilizarse con un sintonizador digital. Consulte la sección 4.3 del manual del usuario.

6 Garantía y servicio técnico

Puede consultar la información sobre la garantía en: www.philips.com/welcome

Para obtener asistencia técnica, envíe un mensaje de correo electrónico con el número de modelo del producto y una descripción detallada del problema a: [e-mail]
