Tipo de producto	Antena de TV interior
Marca	Philips
Modelo	SDV2711
Bandas de recepción	VHF, UHF, FM
Tipo de antena	Dipolos telescópicos (VHF/FM) y reflector UHF
Conectividad	Cable coaxial con conector IEC
Alimentación	Pasiva (no requiere alimentación externa)
Dimensiones (estimadas)	30 x 20 x 5 cm
Peso (estimado)	150 g
Funciones principales	Recepción de TV analógica y digital (DVB-T/ATSC), compatible con HD, recepción FM
Instrucciones de instalación	Colocar cerca de una ventana, evitar superficies metálicas, orientar hacia el emisor
Mantenimiento y limpieza	Limpiar con un paño seco y suave
Seguridad	Respetar las instrucciones de reciclaje de equipos electrónicos
Piezas de repuesto y reparabilidad	No disponibles, dispositivo no reparable
Información general	Manual disponible en francés, inglés, español; garantía vía www.philips.com/welcome

Preguntas frecuentes - SDV2711 PHILIPS

¿Esta antena funciona para transmisiones analógicas?

Sí, esta antena puede captar transmisiones de televisión analógica en las bandas UHF y VHF.

¿Esta antena puede captar transmisiones digitales y/o HD?

Sí, esta antena está diseñada para captar transmisiones de televisión digital y/o alta definición (HD-ATSC) en las bandas UHF y VHF.

¿Dónde colocar la antena para una mejor recepción?

Coloque la antena cerca de una ventana, frente al emisor, y evite superficies metálicas para reducir interferencias.

¿Puedo sintonizar esta antena con un sintonizador digital?

Sí, consulte la sección 4.3 del manual para la sintonización con un sintonizador digital. La orientación adecuada es esencial.

¿Qué tipos de cable se necesitan?

La antena se conecta mediante un cable coaxial estándar con conector IEC. No se requiere ningún cable especial.

¿Cómo conectar la antena al televisor?

Conecte el cable coaxial a la entrada de antena del televisor, luego abra la placa de soporte en la parte posterior de la antena para mantenerla recta.

¿Qué hacer si la recepción es mala?

Ajuste la orientación de los dipolos telescópicos para VHF/FM o apunte el reflector UHF hacia el emisor. Intente colocar la antena cerca de una ventana.

¿Esta antena necesita alimentación eléctrica?

No, la antena es pasiva y no requiere alimentación externa.

¿Puedo usar esta antena para la radio FM?

Sí, los dipolos telescópicos permiten la recepción FM. Despliegue completamente y ajústelos para una mejor recepción.

¿Cómo contactar al soporte técnico de Philips?

Envíe un correo electrónico a [e-mail] con el número de modelo y una descripción detallada del problema.

MANUAL DE USUARIO SDV2711 PHILIPS

ES Antena para interiores 10

Table of Contents

1. Important 2

2. Antena de televisión para interiores 11

2.1 Información general del producto 11

3. Introducción 11

3.1 Instalación 11

3.2 Conexión al televisor 12

4. Uso de la antena de televisión 12

4.1 Para recepción VHF/FM 12

4.2 Para recepción UHF 12

4.3 Configuración de un sintonizador digital con esta antena 13

5. Preguntas frecuentes 13

6. Garantía y servicio técnico 13

1 Importante

Lea este manual con atención antes de utilizar la antena de televisión para interiores de Philips, pues contiene información y notas de suma utilidad sobre la instalación y configuración.

© 2008 Koninklijke Philips Electronics N.V. Todos los derechos reservados. Queda prohibida la reproducción total o parcial sin la autorización escrita del titular de los derechos de propiedad intelectual. Las marcas comerciales son propiedad de Koninklijke Philips Electronics N.V. o sus respectivos titulares.

Cómo desechar el producto

Este producto ha sido diseñado y fabricado con materiales y componentes de alta calidad que pueden reciclarse y volver a utilizarse.

Solicite información acerca del sistema local de recolección selectiva de productos eléctricos y electrónicos.

Cumpla con las normas locales y no deseche sus productos antiguos junto con los residuos habituales del hogar. La correcta eliminación del producto ayudará a prevenir efectos negativos para el medioambiente y la salud.

Lleve el empaque al centro de reciclaje local.

2 Antena de televisión para interiores

Felicitaciones por su compra y bienvenido a Philips.

Para utilizar los servicios de asistencia técnica de Philips, registre su producto en www.philips.com/welcome.

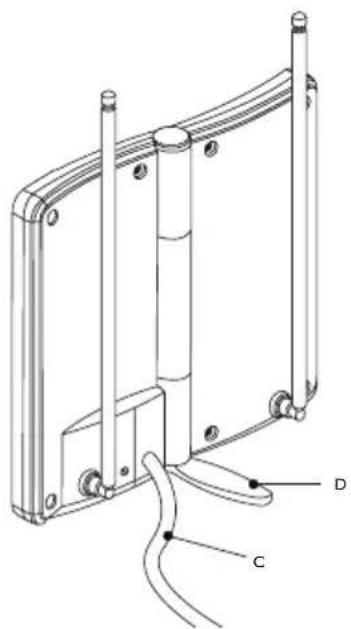

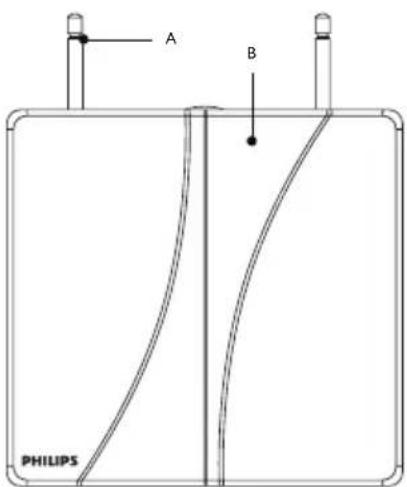

2.1 Información general del producto

A Antena VHF
B Antena UHF
C Conexión de salida de TV
D Placa de soporte

Antes de comenzar: para que esta antena funcione de forma adecuada, acceda al menú del televisor (consulte el manual del televisor) y configúrelo para recibir la señal desde una ANTENA o por AIRE en lugar de CABLE o SATÉLITE.

3.1 Instalación

Evaluación de la fuerza de la señal

Antes de comenzar con la instalación, analice cuál es el mejor lugar para obtener una recepción óptima. Es importante que la antena y el transmisor puedan comunicarse sin obstrucciones. Para obtener mejores resultados, coloque la antena enfrentada al transmisor.

Sugerencia

De ser posible, elija un lugar cercano a una ventana para que no existan interferencias entre la antena y el transmisor.

Sugerencia

No coloque la antena sobre una superficie metálica.

3.2 Conexión al televisor

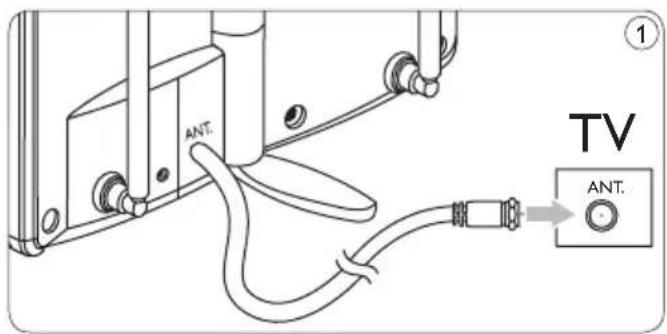

1 Abra la antena y conecte un extremo del cable coaxial en la entrada del receptor de su televisor. ①

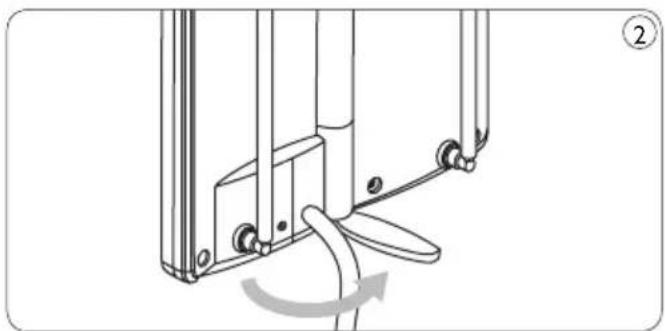

2 Abra la placa de soporte que está detrás de la antena (el ángulo máximo de apertura es de 120 grados) para que quede derecha. ②

4 Uso de la antena de televisión para interiores

4.1 Para recepción VHF/FM

1 Extienda los dipolos de extensión hasta el límite máximo. ③
2 Coloque su televisor o radio FM en el canal o estación que desee. Para ajustar los dipolos, muévalos hacia arriba y hacia abajo hasta lograr una buena recepción. ④

4.2 Para recepción UHF

1 Sintonice el canal de TV deseado.
2 Acerque el reflector UHF al transmisor hasta lograr una buena recepción. ⑤

Nota

Para obtener mejores resultados, coloque la antena en dirección al transmisor.

4.3 Configuración de un sintonizador digital con esta antena

Para utilizar un sintonizador de TV digital, prográmelo con los canales disponibles en la zona. Generalmente, este proceso automático forma parte de la configuración del sintonizador. Sin embargo, si la antena no está configurada correctamente es posible que el sintonizador no reciba la señal de ningún canal.

Si tiene acceso a una antena de techo u otra antena que se encuentre conectada a un sintonizador digital, puede utilizarla para programarlo. El sintonizador memorizará los canales y facilitará el ajuste de la antena.

Otro método consiste en conectar la antena directamente al televisor (sin utilizar el sintonizador) y sintonizar canales analógicos para detectar la mejor ubicación de la antena. A continuación, deberá volver a conectar el sintonizador digital y, si el nivel de señal es adecuado, podrá programarlo.

5 Preguntas frecuentes

¿La antena funciona con transmisiones analógicas?

Sí. Esta antena puede recibir transmisiones de televisión analógicas en los anchos de banda VHF y UHF.

¿La antena recibe transmisiones digitales o transmisiones HD-ATSC?

Sí. La antena ha sido diseñada para recibir transmisiones HDTV y ATSC digitales en los anchos de banda UHF y VHF.

¿Dónde debo colocar la antena para obtener la mejor recepción posible?

De ser posible, elija un lugar cercano a una ventana para que no existan interferencias entre la antena y el transmisor.

Nota

Para lograr una mejor recepción, evite colocar la antena sobre una superficie metálica porque pueden ocasionarse interferencias.

¿Puedo utilizar la antena con un sintonizador digital?

Sí. Esta antena puede utilizarse con un sintonizador digital. Consulte la sección 4.3 del manual del usuario.

6 Garantía y servicio técnico

Puede consultar la información sobre la garantía en: www.philips.com/welcome

Para obtener asistencia técnica, envíe un mensaje de correo electrónico con el número de modelo del producto y una descripción detallada del problema a: [e-mail]
