MANUAL DE USUARIO SDV2950 PHILIPS

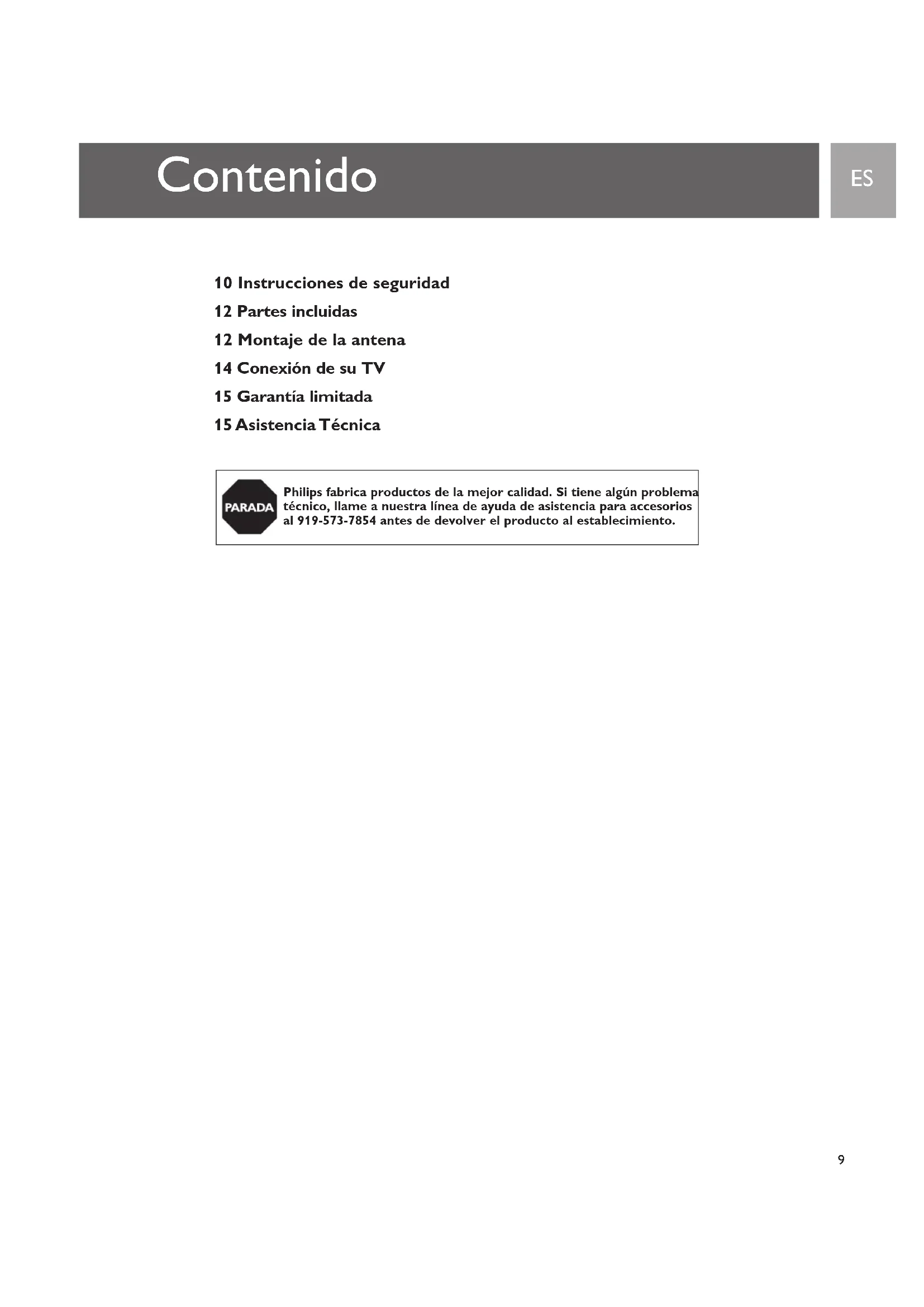

Technical Support Technical Support For Technical support send an email with the model number of the product and a detailed description of your problem to: Email: [e-mail] Quality assured in USA Printed in China9 Contenido 10 Instrucciones de seguridad 12 Partes incluidas 12 Montaje de la antena 14 Conexión de su TV 15 Garantía limitada 15 Asistencia Técnica Philips fabrica productos de la mejor calidad. Si tiene algún problema técnico, llame a nuestra línea de ayuda de asistencia para accesorios al 919-573-7854 antes de devolver el producto al establecimiento. ES10

Instrucciones de seguridad Conexión a tierra de la antena Si el receptor está conectado a una antena externa, la antena debe tener una conexión a tierra para evitar sobretensiones y acumulación de cargas estáticas. El artículo 810 del Código nacional de electricidad, ANSI/NFPA Nº 70- 1984,brinda información acerca de la conexión a tierra adecuada del poste y del soporte, la conexión a tierra del cable de bajada hacia la unidad de descarga de la antena,el tamaño de los conectores a tierra,la ubicación de la unidad de descarga y la conexión a tierra de los electrodos y sus requi- sitos. Véase el DIAGRAMA DE LA IZQUIERDA. Notas importantes de seguridad – Si no se siente cómodo para instalar esta antena o siente que no

es capacitado para hacerlo, le recomendamos que busque ayuda de un colocador de antenas profesional calificado. Lea bien las instrucciones correspondientes a este dispositivo antes de inten- tar hacer la instalación. La instalación o desinstalación de una antena cerca de las líneas de energía es peligroso.Cada año cientos de personas mueren o resultan heridas mien- tras intentan instalar o hacer el mantenimiento de antenas.Por su seguridad y para que la antena quede instalada adecuadamente,lea y cumpla todas las precauciones de seguridad. Las antenas exteriores y los conductores de bajada que conectan la antena con el edificio no deben pasar sobre conductores abiertos de circuitos de luces u otros tipos de circuitos eléctricos.Deben estar alejadas de todo tipo de circuitos para evitar contactos accidentales. Cada conductor de bajada de una antena exterior debe conectarse con una unidad de descarga. Las unidades de descarga de antena (o pararrayos) deben ubicarse fuera del edificio entre el punto de entrada o de bajada y el tele visor , y cerca de la entrada de los conductores al edificio. Elija un lugar para la instalación teniendo en cuenta la seguridad y el rendimiento. Todas las líneas de energía eléctrica, líneas de cable y telefónicas parecen iguales. Para estar seguro, asuma que TODO cable aéreo puede matarlo. No coloque una antena donde pueda caer sobre los cables de energía o gol- pearlos.Si tiene dudas,llame la empresa de energía eléctrica.Permítales revis- ar el lugar. SISTEMA DE ELECTRODOS DE PUESTA A TIERRA DEL SERVICIO DE ENERGÍA ELÉCTRICA. (NEC ART 250, PART H)CONDUCTORES DE PUESTA A TIERRA (NEC SECTION 810-21)EQUIPO DE SERVICIO ELÉCTRICOGRAPAS DE PUESTA A TIERRAGRAPA DE PUESTA A TIERRAUNIDAD DE DESCARGA DE ANTENA*(NEC SECTION 810-20)CABLE DE BAJADA E ANTENA IMPORTANTES

jemplo de conexión a tierra de una antena conforme al Código nacional de electricidad (NEC)* Antenna Discharge Unit is not required if lead in conductors are enclosed ina continuous metallic shield that is permanently and effectively grounded.11 Las antenas exteriores deben estar colocadas con un dispositivo luminoso distintivo aprobado. Pueden aplicarse los códigos locales. Use 8 AWG o un cable de tierra más grande. Las restricciones sobre altura y otras restricciones para antenas pueden ser aplicables a su instalación dependiendo de su proximidad a un aeropuerto, o según lo dispongan las ordenanzas locales. Tómese su tiempo para planear el procedimiento de instalación. Realice todo el trabajo de ensamblaje de la antena en el suelo. Levante la antena completa luego del ensamblaje. NO trabaje en días con humedad, nieve o viento ni si se aproxima una tormenta. NO use una escalera de metal. Si el ensamblaje de la antena comienza a caer,aléjese de él y déjelo caer.Recuerde que la torre de la antena y el cable son excelentes conductores de corriente eléctrica. NO instale la antena solo. Asegúrese de que haya dos personas disponibles para ayudarle. Si alguna parte de la antena entra en contacto con una línea de energía. NO LA TOQUE NI INTENTE QUITARLA USTED MISMO. Llame a la empresa local de suministro de energía inmediatamente. Ellos la quitarán. Si ocurre un accidente con la electricidad. . . NO TOQUE A LA PERSONA QUE ESTÁ EN CONTACTO CON LA LÍNEA DE ENERGÍA o usted también quedará electrocu- tado. En lugar de ello, use una madera, un palo o cuerda SECOS para empujar o jalar a la víctima y separarla de las líneas de energía y la antena.Una vez que haya separado a la víc- tima, revísela. Si ha dejado de respirar, inmediatamente practique la resucitación cardio- pulmonar y quédese junto a ella. Pídale a otra persona que llame a la asistencia médica. Instale las antenas de cable a una altura suficiente para que la gente no “tropiece” con ellas. No instale cables de antena por encima o por debajo de cables de servicios públicos. Información importante sobre la instalación SDV2950 usa un inyector de energía que envía bajo voltaje de corriente directa a la antena para impulsar el amplificador de señal integrado en la antena mediante el cable de señal RG-6 o RG-59. Instrucciones de seguridad ES12 Es fundamental para el funcionamiento adecuado de este sistema de antena que el inyector de energía esté conectado entre la antena y dispositivos como divisores, amplificadores adicionales, transfor- madores correspondientes, redes, etc. VÉASE EL DIAGRAMA a la izquierda. El no cumplimiento de este aviso puede causar daños al inyector de energía o funcionamiento inadecuado bajo rendimiento. Partes incluidas:

2. Inyector de energía de 12V y 200mA

6. Abrazaderas para la torre 2

7. Tuercas mariposa 4

8. Soporte en escuadra (instalado) 2

9. Tornillos para madera de 2” 2

10. Cable de 20' RG-59U con conectores 1

11. Cubierta contra el clima 1

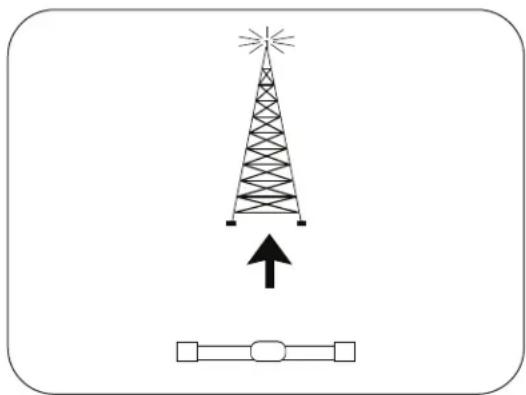

Montaje de la unidad en la pared (para interiores o exteriores) Antes de la instalación determine cuál es el mejor lugar para una recepción óptima. Es importante que la antena tenga un camino sin obstrucciones al transmisor. Para determinar la ubicación del (de los) transmisor(es) puede consultar el sitio w eb http://www.antennaweb .org.Para obtener los mejores resultados,la antena debe estar frente a los lugares en los que esté el trans- misor como se muestra abajo.

Instrucciones de seguridad Partes incluidas: Montaje de la antena13 Montaje de la antena Realice todo el trabajo de ensamblaje de la antena en el suelo. Levante la antena completa luego del ensamblaje.

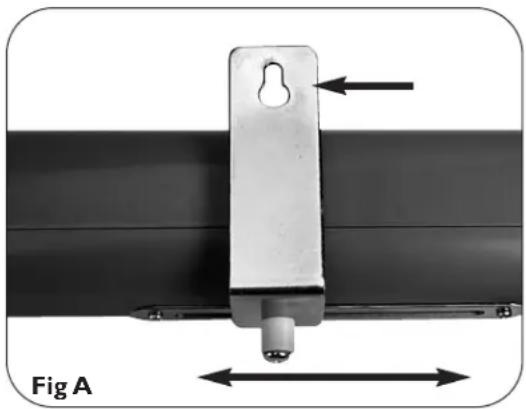

1. Usando los soportes en L como guía, marque la posición de los dos

tornillos de madera de 2”. Si es posible, ubique un viga para insertar el tormillo, y ajuste los soportes en L para que coincidan. Si no hay viga disponibles, use sostenes adecuados en la pared (no están incluidos, pero están disponibles en cualquier tienda de venta de herramientas).Atornille los tornillos de madera en la pared pero deje aproximadamente 1/2”de espacio para el último paso.

2. Una el cable al conector F debajo de la unidad y deslice la cubierta para

protección contra el clima sobre la conexión.

3. Enganche la parte superior de los soportes en L en los tornillos

de madera a través de los agujeros.Asegúrese de que los tornillos estén en la parte superior del agujero. En este punto ajuste los tornillos de madera hasta que queden en la posición correcta y ajuste los tornillos del soporte en L. Montaje de mástil o attico (mástil no incluido) Realice todo el trabajo de ensamblaje de la antena en el suelo.Levante la antena completa luego del ensamblaje.

1. Instale los dos pernos en U desde la parte posterior del

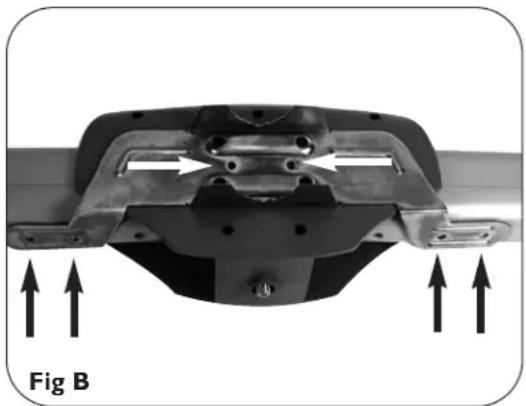

2. Sujete el soporte principal a la antena con los 6 tornillos de

arandela de 1/2", tal como se indica en la Figura B más arriba.

3. Una las abrazaderas de los pernos en forma de U con las puntas

4. Coloque las 4 tuercas mariposa en la rosca de los pernos en forma

de U y deje espacio suficiente para la torre. Fig B Fig A ES14

Montaje de la antena

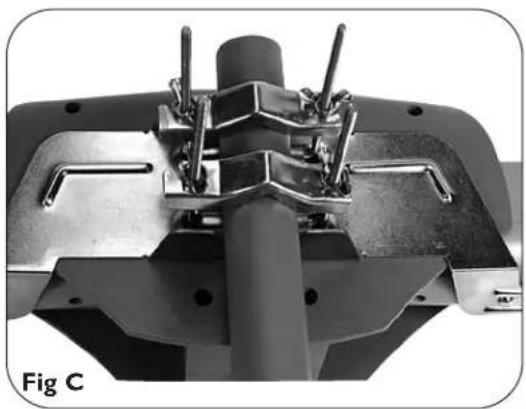

5. Deslice el extremo superior de la torre debajo de los pernos y

ajuste bien las tuercas mariposa.El ensamblaje completo debe verse como en la figura C.

6. Una el cable al conector F debajo de la unidad y deslice la cubierta

para protección contra el clima sobre la conexión.

7. Una la torre a la base del mismo y ajuste las piezas metálicas de la

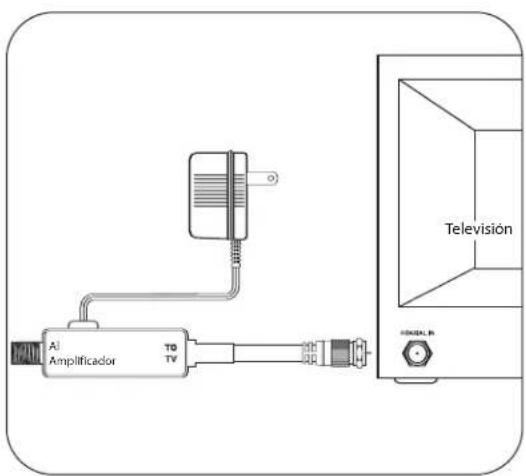

torre (no están incluidas). Conexión de su TV Como ya se señaló, el inyector de energía debe colocarse en línea entre la antena y delante de cualquier divisor u otro dispositivo.

1. Conecte el cable coaxial desde la antena hasta el conector F

señalado “To Amplifier” en el inyector de energía.

2. Conecte el cable corto del inyector de energía a la entrada de la

3. Conecte el cable de suministro de energía al inyector de energía,

luego enchufe el suministro de energía en un receptor de corriente alterna de 110/120 voltios. Nota de seguridad - El inyector de energía y el suministro de energía ¡son solamente para uso en interiores! Conexiones alternativas

1. Si su TV tiene entradas separadas para UHF y VHF deberá comprar

un divisor de señal que separará las dos señales diferentes.

2. Si su TV tiene solamente dos entradas para antena de tipo tornillo,

deberá comprar un transformador de 75 ohmnios a 300 ohmnios. Nota sobre el cable coaxial - Su SDV2950 incluye un rollo de 20 pies (6m) de cable coaxial RG-59.Si observa que esto no es adecuado para sus necesidades, recomendamos que para lograr la mejor integridad Conexión de su TV Fig C Al AmplificadorTelevisión15 Conexión de su TV de señal posible no extienda este cable. Una mejor opción es reemplazar el cable con cable RG-6 o RG-6 Quad Shield. Estos dos cables han sido diseñados para una pérdida mínima de señal con respecto a cables más largos. Esto asegurará la mejor imagen posible y el mejor rendimiento general. Garantía limitada por un año Philips garantiza que este producto carece de defectos de material, manufactura o armado, bajo uso normal y de acuerdo con las especi- ficaciones y advertencias, por el plazo de un año a partir de la fecha de compra de este producto. Esta garantía cubre únicamente al com- prador original del producto y no es transferible. Para ejercer sus derechos bajo esta garantía, debe proporcionar una prueba de com- pra mediante una factura original que muestr e el nombre del produc

to y la fecha de compra. Por atención al cliente o para obtener ser- vicio de garantía, sírvase llamar al 919-573-7854. NO EXISTEN OTRAS GARANTÍAS IMPLÍCITAS O EXPLÍCITAS. Las obligaciones de Philips se limitan a la reparación o, a su sola opción, al reemplazo del producto. No se aceptan reclamos por daños incidentales, espe- ciales e indirectos, de acuerdo a lo permitido por la ley. Esta garantía le otorga a usted der echos legales específicos. Usted también tener otros derechos que pueden variar de estado a estado. Asistencia Técnica: Correo electrónico: [e-mail] Calidad comprobada en los EE.UU. Imprimido en China Garantía limitada Asistencia Técnica: ES16
