MODE D'EMPLOI KF 1901 VI MIELE

Gardez les portes fermées jusqu'à ce que l'appareil soit complètement installé et fixé selon les directives d'installation. Pour réduire les risques de blessures ou éviter d'endommager l'appareil, deux personnes doivent effectuer l'installation.

Si les appareils sont installés directement côte à côte (sans cloison), ils devront être fixés ensemble. Une plaque chauffante doit également être installée pour permettre d'éviter la formation de condensation et ne pas endommager les appareils.

L'installation de la plaque de chauffage augmentera la consommation énergétique.

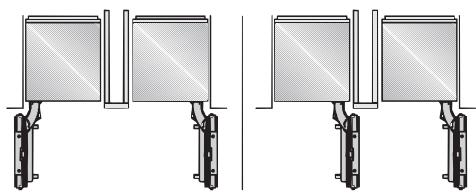

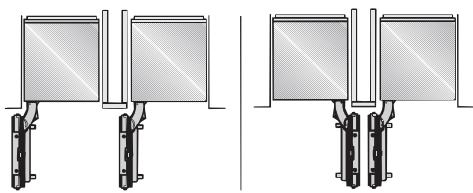

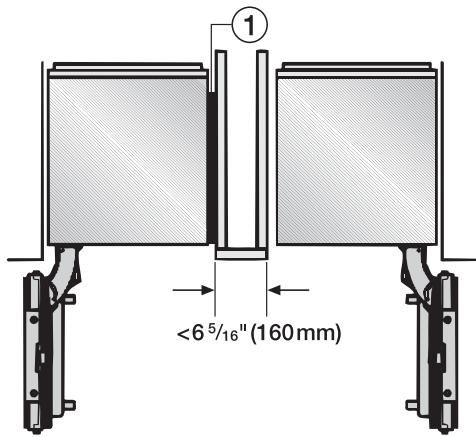

Lorsque vous relevez les dimensions pour la cloison sur le modèle 4, tenez compte de l'épaisseur de la partie avant des meubles ainsi que des poignées.

De cette manière, les portes des appareils ne seront pas endommagées si elles sont ouvertes en même temps.

Outils et accessoires nécessaires

Dans ce cas, vous devez seulement utiliser la plaque de chauffage a de la "trousse de juxtaposition" afin d'éviter la formation de condensation et de ne pas endommager les appareils.

– un tournevis Torx T 20; – une mèche Torx T 20 + un aimant de retenue; – une clé ajustable.

L'installation de la plaque de chauffage augmentera la consommation énergétique.

– des mèches de plusieurs tailles, adaptées aux matériaux; – une pièce de matériau fin (par ex. du linoléum) pour protéger le sol; – du ruban adhésif.

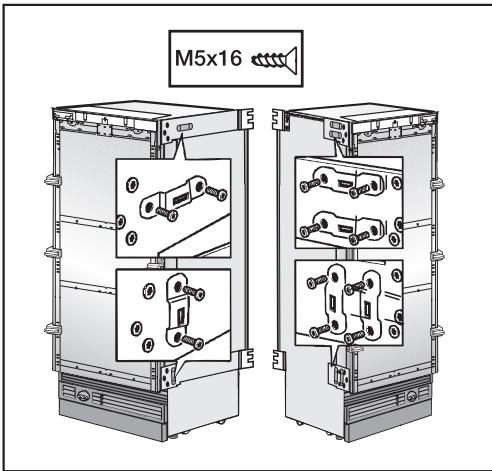

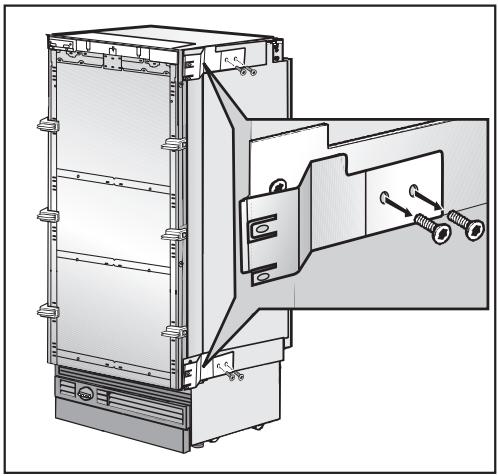

^ Vissez les plaques latérales sur les deux appareils. Vérifiez ensuite la position des deux appareils.

^ Retirez les attaches latérales situées sur le côté du meuble qui comporte la poignée.

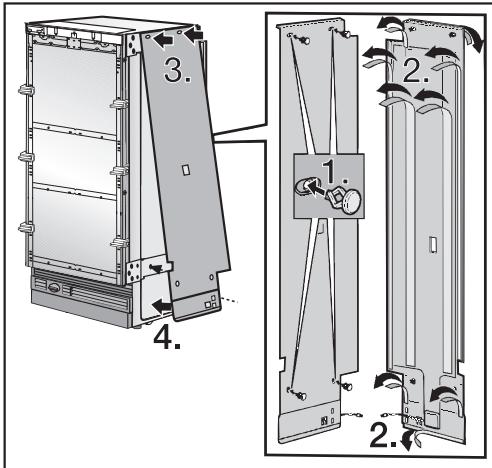

Installation de la plaque de chauffage

La plaque de chauffage doit être fixée sur la droite de l'appareil situé à gauche.

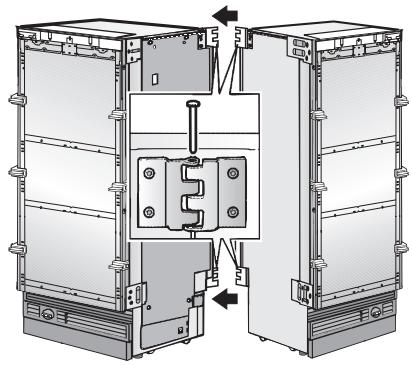

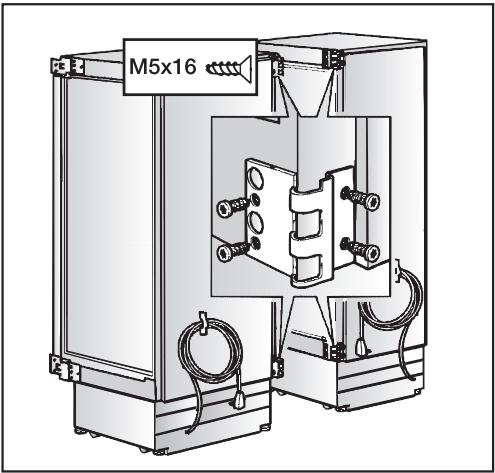

^ Vissez en position les demi-charnières de la trousse de juxtaposition sur les deux appareils.

^ Placez les attaches dans les trous pré-usinés a. 11

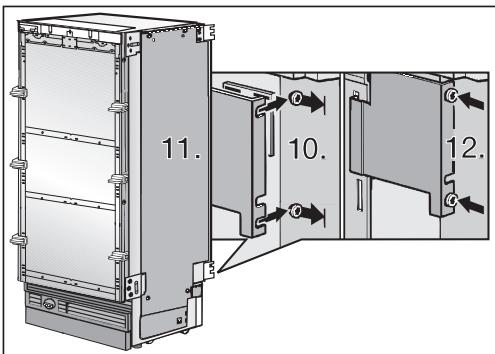

^ Retirez la pellicule protectrice du ruban adhésif b. ^ Placez les attaches dans les trous supérieurs tout en maintenant la plaque de chauffage à distance du bas de l'appareil c. ^ Appuyez sur la plaque de chauffage de bas en haut puis placez les attaches dans les trous inférieurs d. ^ Desserrez les vis situées au bas de l'appareil j. Ne les dévissez pas complètement. ^ Placez le couvercle qui protège le câble au-dessus de la plaque de chauffage et replacez les vis k par en-dessous. ^ Serrez les vis l.

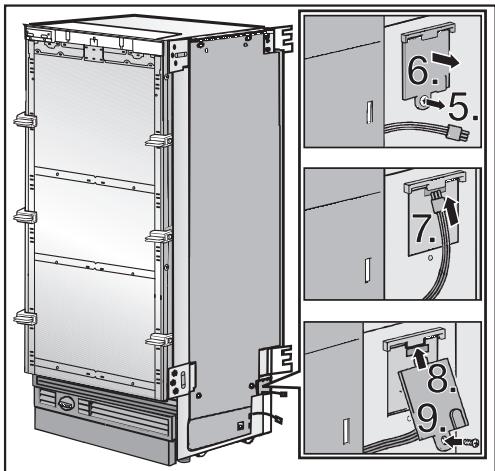

^ Dévissez les vis de la boîte de raccordement e.

^ Ouvrez la boîte de raccordement f. ^ Reliez le câble g. ^ Replacez le couvercle de la boîte de raccordement h. ^ Vissez de nouveau les vis de la boîte de raccordement i.

^ Placez les attaches dans les charnières.

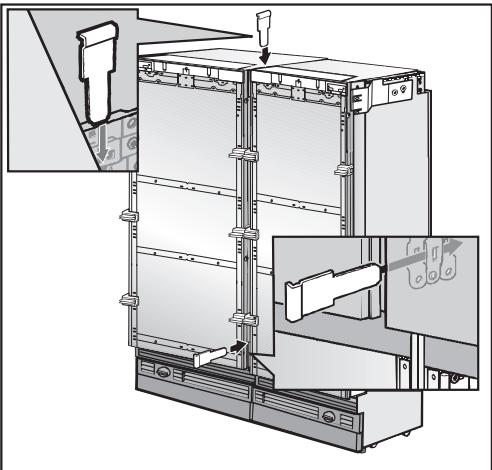

^ Une fois les appareils l'un contre l'autre, placez le support métallique sur les plaques inférieure et supérieure. Utilisez un outil pour pousser le support jusqu'au bout.

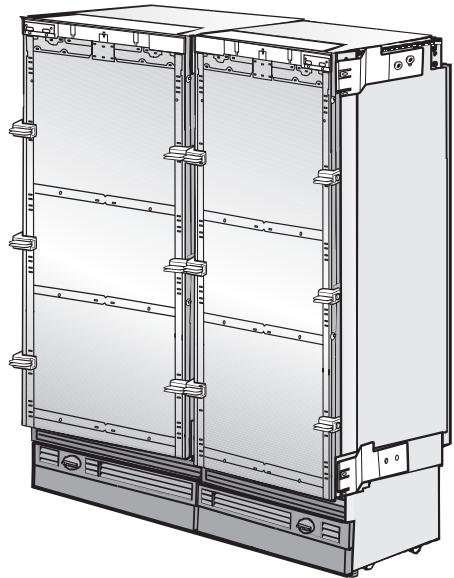

Fixer maintenant les deux appareils au meuble. Référez-vous aux instructions d'installation de chaque appareil.

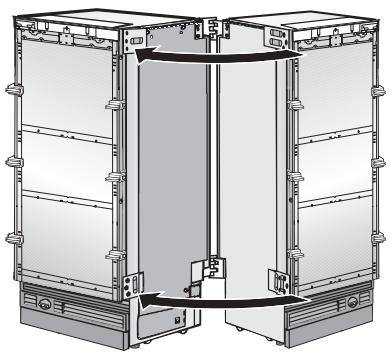

^ Poussez les appareils l'un contre l'autre à l'avant le plus possible.

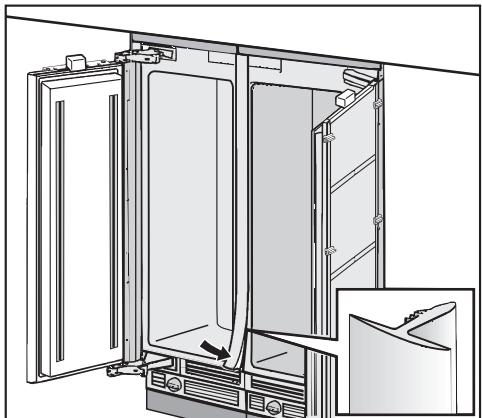

^ Placez Ia baguette de recouvrement dans l'espace qui sépare les deux appareils. 13

^ Cuelgue la tapa del cable de su bisagra en la alfombrilla térmica y, por abajo, empújela hacia los tornillos k. ^ Apriete los tornillos l.

^ Afloje los tornillos de la caja de conexiones e.

^ Abra la caja de conexiones f. ^ Conecte el cable g. ^ Cierre la tapa de la caja de conexiones h. ^ Coloque y apriete los tornillos de la caja de conexiones i.

^ Introduzca la tira de recubrimiento en la juntura entre los aparatos.
