Intitulé	Description
Type de produit	Thermostat connecté pour gestion de chauffage
Caractéristiques techniques principales	Compatible avec les systèmes de chauffage électrique et à eau chaude
Alimentation électrique	Alimentation secteur 230V
Dimensions approximatives	Dimensions : 85 x 85 x 30 mm
Poids	Environ 200 g
Compatibilités	Compatible avec les systèmes de chauffage Somfy et d'autres marques selon les spécifications
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	230V AC
Puissance	Consommation faible, environ 1W en fonctionnement
Fonctions principales	Programmation hebdomadaire, contrôle à distance via application mobile
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service client Somfy
Sécurité	Conforme aux normes de sécurité électrique en vigueur
Informations générales utiles	Installation facile, nécessite une connexion Wi-Fi pour les fonctionnalités connectées

FOIRE AUX QUESTIONS - THERMOSUNIS SOMFY

Comment réinitialiser le SOMFY THERMOSUNIS ?

Pour réinitialiser le SOMFY THERMOSUNIS, maintenez le bouton de réinitialisation enfoncé pendant 10 secondes jusqu'à ce que le voyant clignote. Votre appareil sera alors réinitialisé aux paramètres d'usine.

Le SOMFY THERMOSUNIS ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement alimenté et que la prise fonctionne. Si l'alimentation est correcte et que l'appareil ne s'allume toujours pas, essayez de le réinitialiser.

Comment régler la température sur le SOMFY THERMOSUNIS ?

Pour régler la température, utilisez les boutons de réglage sur l'appareil ou accédez à l'application SOMFY si votre appareil est connecté. Sélectionnez la température souhaitée et confirmez.

Pourquoi mon SOMFY THERMOSUNIS ne détecte-t-il pas la chaleur ?

Assurez-vous que le capteur de température est propre et non obstrué. Si le problème persiste, vérifiez que l'appareil est correctement installé et que les paramètres de détection sont configurés.

Comment connecter le SOMFY THERMOSUNIS à mon réseau Wi-Fi ?

Pour connecter le SOMFY THERMOSUNIS à votre réseau Wi-Fi, ouvrez l'application SOMFY, allez dans les paramètres de l'appareil et suivez les instructions pour ajouter un nouvel appareil. Assurez-vous que votre réseau est actif.

Que faire si l'application SOMFY ne reconnaît pas mon appareil ?

Vérifiez que votre appareil est allumé et connecté au même réseau Wi-Fi que votre smartphone. Si le problème persiste, essayez de réinitialiser le SOMFY THERMOSUNIS et de le reconnecter à l'application.

Mon SOMFY THERMOSUNIS fonctionne de manière aléatoire, que faire ?

Assurez-vous que l'appareil est placé dans un endroit où il peut détecter correctement la chaleur. Vérifiez également les paramètres de programmation pour vous assurer qu'ils ne sont pas en conflit.

Comment mettre à jour le firmware de mon SOMFY THERMOSUNIS ?

Pour mettre à jour le firmware, ouvrez l'application SOMFY, accédez aux paramètres de l'appareil et recherchez les mises à jour disponibles. Suivez les instructions pour effectuer la mise à jour.

Le SOMFY THERMOSUNIS émet un bruit étrange, que faire ?

Un bruit étrange peut être causé par une obstruction ou un problème mécanique. Vérifiez que l'appareil est propre et libre de tout objet. Si le bruit persiste, contactez le service client de SOMFY.

Où puis-je trouver le manuel d'utilisation du SOMFY THERMOSUNIS ?

Le manuel d'utilisation est disponible sur le site web de SOMFY dans la section 'Support' ou 'Téléchargements'. Vous pouvez également le trouver dans l'application SOMFY.

MODE D'EMPLOI THERMOSUNIS SOMFY

Consignes de sécurité 18
Généralités 19
Ca racteristiques techniques: 19
Listedespieces: 19
Composants 20
Secteur de mode (Thermosunis) 21
Fonctionnement (Thermosunis) 22
Fixation du capteur 23
Mise en marche du capteur 24
Initialisation du capteur 25
Suppression du capteur 26
Réglage du seuil / 27
Mode demonstration 28
Pile 29
Selection mode EU / mode US (Thermosunis) 30
Questions et réponses 31
Lire intégralement et en détaill cette notice d'installation afin de pouvoir exploiter parfaitement la fonctionnalité du produit.
Sous réserve de modifications techniques.

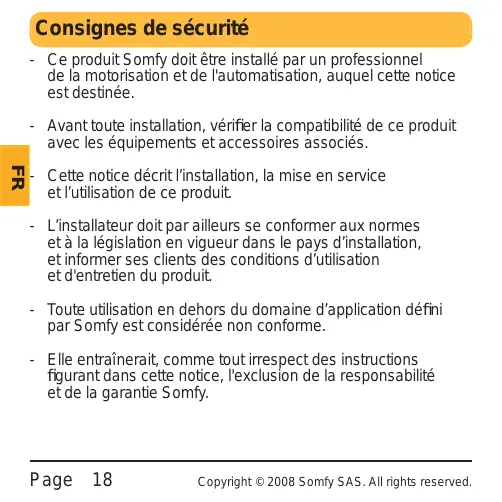

Consignes de sécurité

• Ce produit Somfy doit être installé par un professionnel de la motorisation et de l'automatisation, auquel cette notice est destinée.
• Avant toute installation, vérifier la compatibilité de ce produit avec les équipements et accessoires associés.

贝

• Cette notice déscrit l'installation, la mise en service et l'utilisation de ce produit.
• L'installateur doit par ailleurs se conformer aux normes et à la législation en vigueur dans le pays d'installation, et informer ses clients des conditions d'utilisation et d'entretien du produit.
• Toute utilisation en dehors du domaine d'application définie par Somfy est considérée non conforme.
• Elle entraînerait, comme tout disrespect des instructions figurant dans cette notice, l'exclusion de la responsabilité et de la garantie Somfy.

Généralités

Ce capteur est un capteur radio servant au pilotage des volets roulants et stores intérieurs motorisés en fonction de l'ensoillement et de la température intérieure*. Il est compatible avec les moteurs radio SOMFY RTS et récepteurs radio RTS et peut être associés à plusieurs moteurs et récepteurs.

*Uniquement avec Thermosunis Indoor Wirefree RTS

Référence Sunis Indoor Wirefree RTS: 9013707

Référence Thermosunis Indoor Wirefree RTS: 9013708

FR

\section*{Caracteristiques techniques :}

Fréquence	433, 42 MHz	Classe de protection	III
Type de pile	CR 2430
Indice de protection	IP 31	Plage de température	0°C - +60°C (32°F - 140°F)

Listedespieces:

1	Themosunis Indoor Wirefree RTS ou Sunis Indoor Wirefree RTS
1	Ventouse pour fixation sur fenêtre/rebord de fenêtre
1	Notice d'installation

Composants

1 Capot avant
2 Capteur solaire
3 Capot arrière
4 Zone de détction d'ensoleillement
5 Ventouse
6 Support de pile + pile
7 Support du capteur
8 LED soleil
9 Réglage du seuil d'enseillement
10 Touche programmation (PROG)
11 LED température
12 Réglage du seuil de température
13 Selecteur de fonction*
14 Touche mode
15 Bouton MARCHE/ARRÉT

* uniquely sur Thermosunis

Sélecteur de mode (Thermosunis)

Pour une utilisation optimale du capteur, Sélectionner l'un des trois modes de fonctionnement suivants.

Remarque: Le capteur Sunis Indoor Wirefree n'est équipé que du mode 1. Aucun réglage n'est possible.

Utilisation\Mode	1	2	3
Un capteur pour un seul volet roulant	X
Un capteur pour plusieurs volets roulants / stores		X
Un capteur pour un store interieur			X

Legende :

Fin de course haute
√ Fin de course basse

Position du capteur

Fonctionnement (Thermosunis)

Si la température est inférieure au seuil régle alors la fonction Soleil est à l'ARRET.
Si la température est supérieure au seuil régle alors la fonction Soleil est en MARCHE.

	Mode 1	Mode 2	Mode 3
Soleil	Si le seuil d'ensoleillement est dépassependant5 min (mode démonstration 5 sec),le ridesau se déplacejusqu'au capteur et remonte pour laisser le capteur libre.	Si le seuil d'ensoleillement est dépassependant 5 min (mode démonstration 5 sec),le rideau se déplacejusqu'en positionfavorite ("my").	Si le seuil d'ensoleillementest dépassependant 5 min (mode démonstration 5 sec),le rideau se déplacejusqu'en fin de course basse.
Absencede soleil	Si le seuil d'ensoleillement n'est pas atteint pendant 30 min maxi (mode démonstration 30 sec),le rideau se déplace jusqu'en fin de course haute.	Si le seuil d'ensoleillement n'est pas atteint pendant 30 min maxi (mode démonstration 30 sec),le rideau se déplace jusqu'en fin de course haute.	Si le seuil d'ensoleillement n'est pas atteint pendant 30 min maxi (mode démonstration 30 sec),le rideau se déplace jusqu'en positionfavorite ("my")

Remarque: Si le capteur est masqué par un ordre de descente manuel ou-temporaire, l'automisme solaire est désactivé.

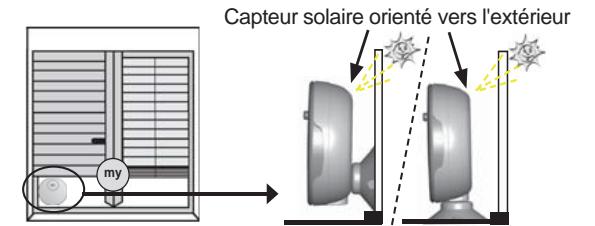

Fixation du capteur

Fixer le capteur au moyen de la ventouse sur la face interieure de la vitre ou à l'intérieur sur le rebord de fenêtre :

• Sélecteur de fonction en mode 1 Fixer en dessous de la zone d'ombre souhaïée du volet roulant.
• Sélecteur de fonction en mode 2 my Fixer en dessous de la position "my" (position favorite).
• Sélecteur de fonction en mode 3 my Fixer entre la vitre et le store interieur.

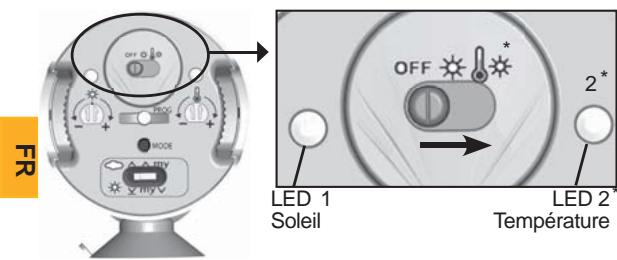

Mise en marche du capteur

OFF		*
ARRÊT	Fonction Soleil active © LED 1 allumée pendant 5 secondes.	Automatisation solaire et température actif © LED 1 allumée pendant 5 secondes.

• uniqueness sur Thermosunis

Initialisation du capteur

A) Amener le moteur/recepteur radio RTS en mode programmation.

• Appuyer sur la touche de programmation de la télécommande ou du récepteur radio pendant environ 2 secondes :
  notice d'installation de la télécommande/recepteur radio
  bref mouvement de va-et-vient du rideau. Fig. 1

B) Enregistrer le capteur (doit etre en marche, ou

• Appuyer brievement (0,5 seconde) sur la touche de programmation (1) du capteur.
  bref mouvement de va-et-vient du rideau. Fig. 2
  le capteur est prêt à fonctionner.

Remarque : Si le capteur doit être enregistré avec plusieurs

moteurs ou recepteurs radio RTS, repétér les points A et B pour chaque moteur radio ou chaque recepteur radio RTS.

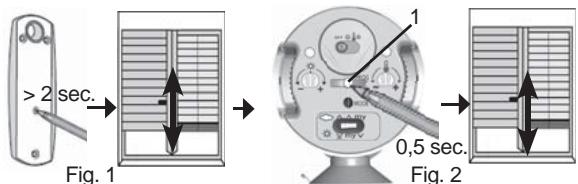

Suppression du capteur

Suppression du capteur (doit etre en marche)

• Amener le moteur/recepteur radio RTS en mode programmation (voir point A page 25).
• Appuyer brievement (0,5 seconde) sur la touche de programmation (1) du capteur.

bref mouvement de va-et-vient du rideau. Fig. 2
le capteur est supprimé.

Réglage du seuil

Remarque: Le réglage du seuil est toujours possible lorsqué le capteur est en marche. Les LED restent allumées pendant la rotation des potentiometres (2, 3'). Les LED s'eteignent si la rotation des potentiometres est interrompue pendant env. 15 secondes ou arrêtée.

Appuyer brievement sur la touche mode (1)
- Tourner le potentiametre Soleil (2) ou Température (3^*) dans le sens des aiguilles d'une montre jusqu'en butée finale (+).

La LED Soleil (4) ou Température (5^*) s'allume / clignote en "rouge".

• Tourner le potentiometre Soleil (2) ou Température (3^) lentement dans le sens contraire des aiguilles d'une montre (-) jusqu'à ce que la LED (soleil ou température) passée de "rouge" à "vert". La valeur actuelle de luminosité/temperature* est régisée comme valeur de seuil (valeur à partir de laquelle une action

est executée).

* uniquely sur Thermosunis

Mode démonstration

Le mode démonstration peut être utilisé pour les besoin de la démonstration ainsi que pour le réglage du seuil, car les temps de réaction sont raccourcis.

• Appuyer sur la touche Mode (1) pendant plus de 2 secondes.

Les LED (2,3^*) clignotent pendant env. 30 secondes.
Le mode démonstration est actif.

贝

Appuyer une nouvelle fois sur la touche Mode (1) pendant plus de 2 secondes.

Les LED (2,3^*) restent allumées.
Le mode utiliser est actif.

Appuyer brievement sur la touche Mode (0,5 seconde).
Affichage du réglage actuel

Remarque: Si aucune touche n'est actionnée pendant le

mode démonstration, le capteur passa automatiquement en mode utilisé au bout de

3 minutes.

Si le potentiametre Soleil (4) est tourné en butée dans le sens contraire des aiguilles d'une montre (-) en mode démonstration ou en mode utilisateur, le soleil est simulé. Le rideau se déplace en fin de course basse ou sur la position "my" et reste dans cette position.

• uniqueur Thermosunis

Pile

Type:CR2430

Indication pile usee: Les LED Soleil et Temperture* sont allumées en orange

• uniquely sur Thermosunis

Remplacement de la pile :

Effectuer le remplacement de la pile sans outil.

Risque de dépréciation.

FR

Selection mode EU / mode US (Thermosunis)

Réglage usine : Mode US

Changement de mode

• Placer le sélecteur de mode sur Mode 2 (1) ou Mode 3 (2).

贝

• Eteindre le capteur (OFF).
• Maintenir la touche Mode (3) enforcée pendant env. 2 secondes à la mise en marche.

US EU LED soleil de rouge a vert
EU US LED soleil de vert a rouge

Remarque: Si un dysfonctionnement se produit au cours

du mouvement :

Le récepteur et le capteur doivent être régles sur le même mode : mode EU ou mode US.

voir notice d'installation du récepteur.

Remarque: Le Sunis Indoor Wirefree RTS fonctionnement

uniquement sur le mode 1

Questions et réponses

Défaut	Cause	Suppression
Le volet / store ne réagit pas au soleil et / ou à la température	Le capteur est étient.	Mettre en marche le capteur √Page 24
	Le capteur n'est pas enregistré.	Enregistrer le capteur √Page 25
	Les valeurs de seuil sont mal régées.	Corriger les valeurs de seuil √Page 27
	La pile est faible.	Remplacer la pile √Page 29
	Le cache du détecteur d'ensoleillement est encrassé.	Nettoyer le cache √Page 20
	Le capteur est mal positionné.	Repositionner le capteur √Page 23
Le volet / store réagit trop souvent	Le capteur est en mode démonstration.	Faire passer le capteur en mode normal √Page 28
Le volet / store réagit de façon incorrecte	Une source lumineuse claire agit sur le capteur.	Eteindre la source lumineuse, désir un nouvel emplacement
Le volet / store ne réagit pas au soleil ou ne se déplace que dans une seule direction	Aucune position favorite ("my") n'est enregistrée sur le moteur.	Enregistrer la position "my" (√notice d'installation correspondante), ou placer le capteur en mode 1 ✘.

Pour toute question complémentaire, s'adresser à votre revendeur ou à notre Assistance Technique Pages 62, 63

#

Somfy décline toute responsabilité pour les défauts et dommages qui résultatais du non respect de la notice d'installation (installation incorrecte, erreur de manipulation etc.). SOMFY déclare que ce

produit satisfait aux spécifications essentielles ainsi qu'aux diverses clauses de la réglementation 1999/5/CE. Vous trouvez une déclaration de conformité sur le site Internet www.somfy.com/ce. Produit utilisable dans l'Union Européenne et la Suisse ainsi qu'en Norvège.
