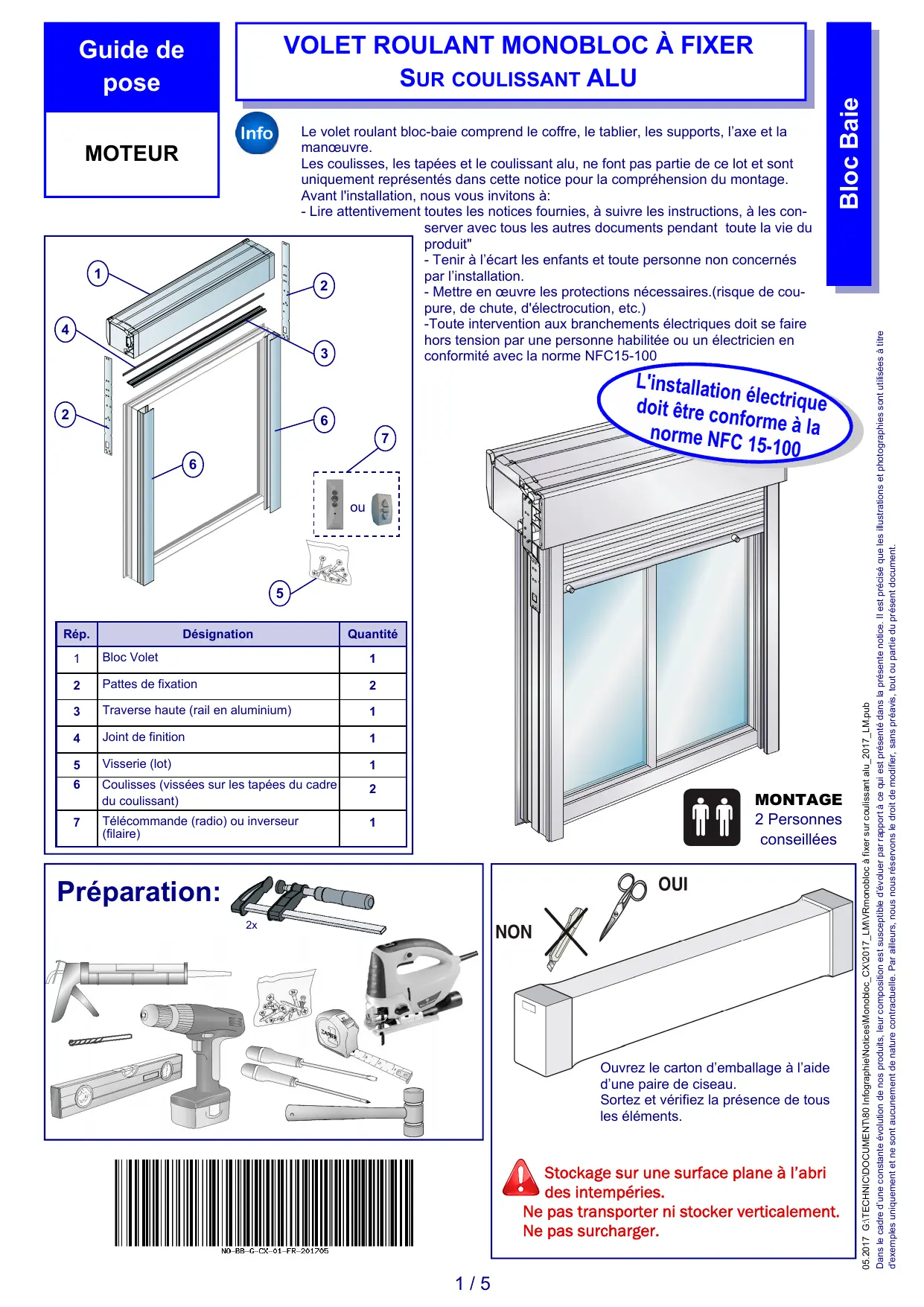

MODE D'EMPLOI BAIE ESSENTIE SOMFY

Le volet roulant bloc-baie comprend le coffre, le tablier, les supports, l'axe et la manoeuvre.
Les coulisses, les tapées et le coulissant alu, ne font pas partie de ce lot et sont uniquement représentés dans cette notice pour la compréhension du montage. Avant l'installation, nous vous invitons à:
- Lire attentivement toutes les notices fournies, à suivre les instructions, à les servera avec tous les autres documents pendant toute la vie du produit"
- Tenir à l'écart les enfants et toute personne non concernés par l'installation.
- Mettre en œuvre les protections nécessaires.(risque de coupure, de chute, d'électrocution, etc.)
- Toute intervention aux branchements électriques doit se faire hors tension par une personne habitée ou un électricien en conformité avec la norme NFC15-100

Boc Bae

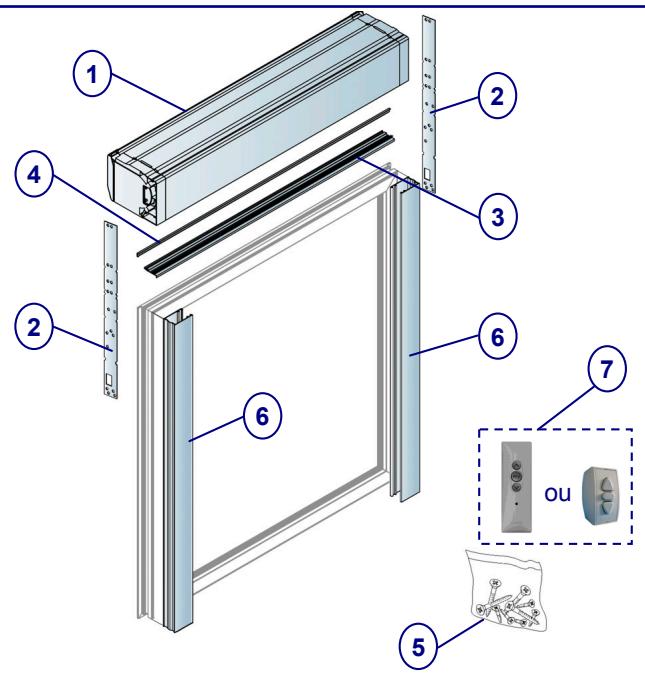

Rép.	Désignation	Quantité
1	Bloc Volet	1
2	Pattes de fixation	2
3	Traverse haute (rail en aluminium)	1
4	Joint de finition	1
5	Visserie (lot)	1
6	Coulisses (vissées sur les tapées du cadre du coulissant)	2
7	Télécommande (radio) ou inverseur (filaire)	1

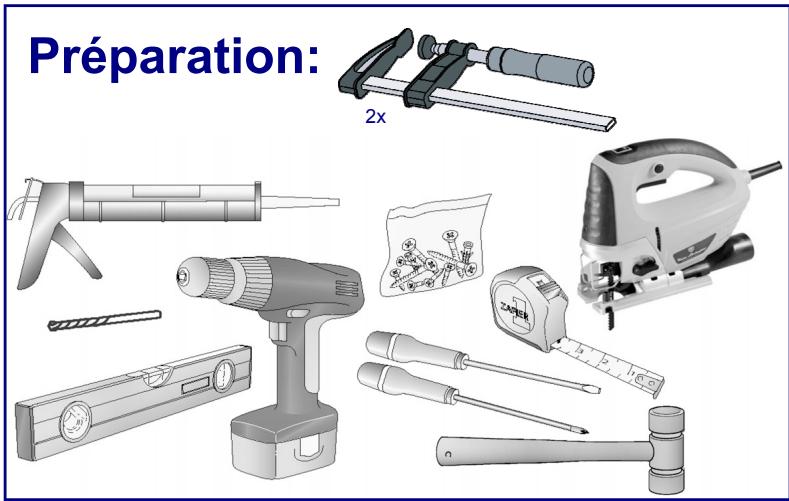

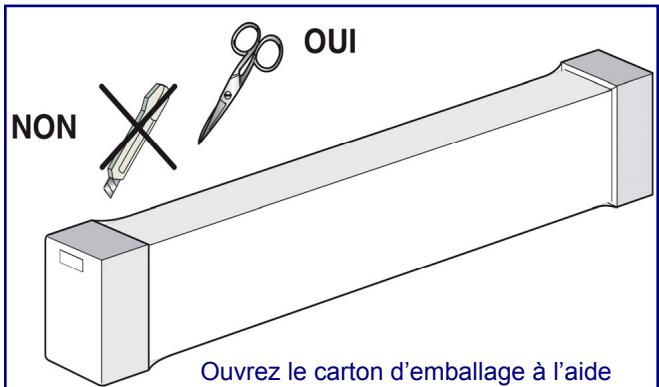

Ouvrez le carton d'emballage à l'aide d'une paire de ciseau.

Sortez et vérifie la présence de tous les éléments.

Stockage sur une surface plane à l'abri des intempéries.

Ne pas transporter ni stocker verticallement.

Ne pas surcharger.

1

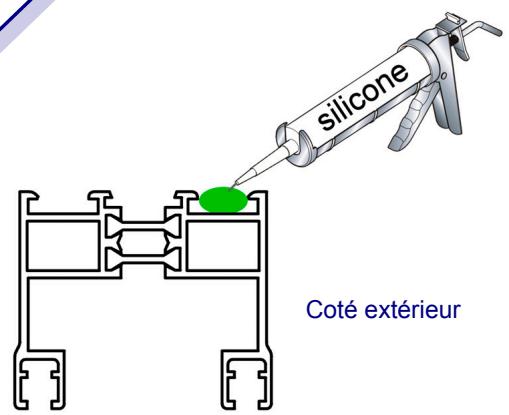

1.1 - Tirer un trait de silicone dans la rainure coté extérieur de la traverse haute du cadre du coulissant sur toute la largeur.

2

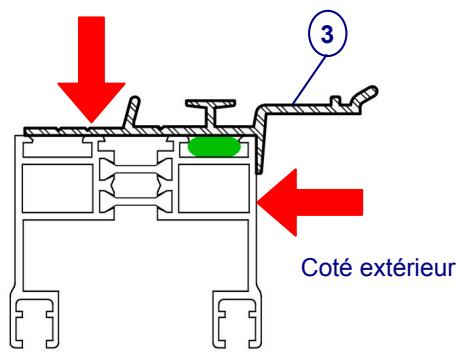

2.1 - Centrer et placer la traverse haute sur le dessus du cadre du coulissant entre les tapées, bien plaqué contre la face extérieure du cadre.
2.2 - Maintainir la traverse haute en place avec des serre-joints.

Boc Bae

3

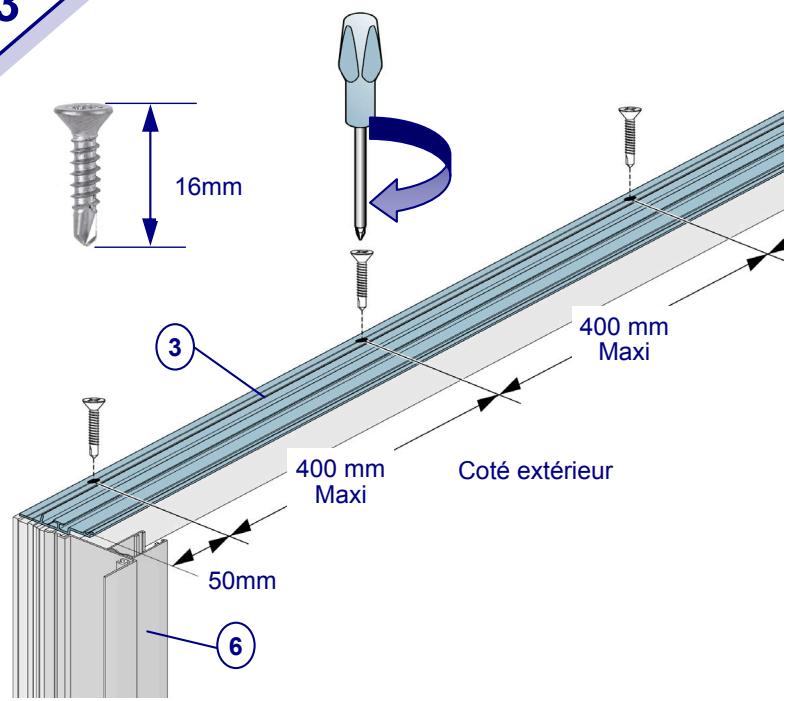

3.1 - Visser sans forceur toutes les vis, puis retiree une des vis.
3.2 - Fraiser la traverse haute pour pouvoir noyer la tete de la vis à ras de la traversse haute.
3.3 - Serrez la vis sans déformer la traverse haute.
Procéder de même pour les autres vis.
3.4 - Retirer les serre-joints.

4

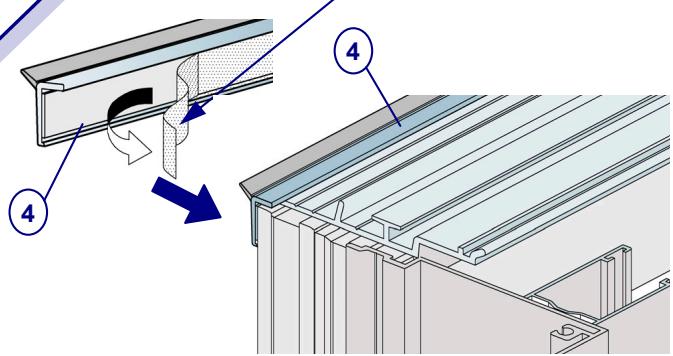

4.1 - Retirer le film de l'autocollant.

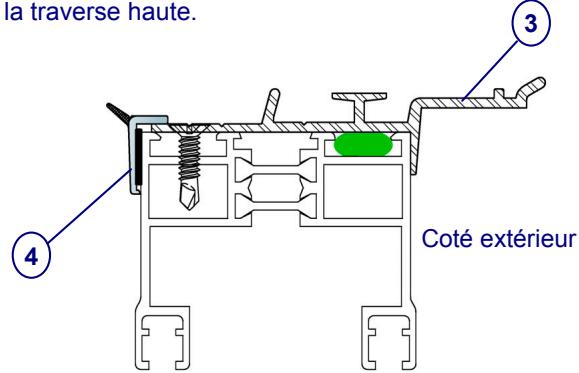

4.2 - Centrer et coller le joint de finition cote interieur de la traverse haute.

5

5.1 - Retirer le film de protection de l'autocollant (double face)

6

6.1 - Engager la lame finale dans les coulisses.

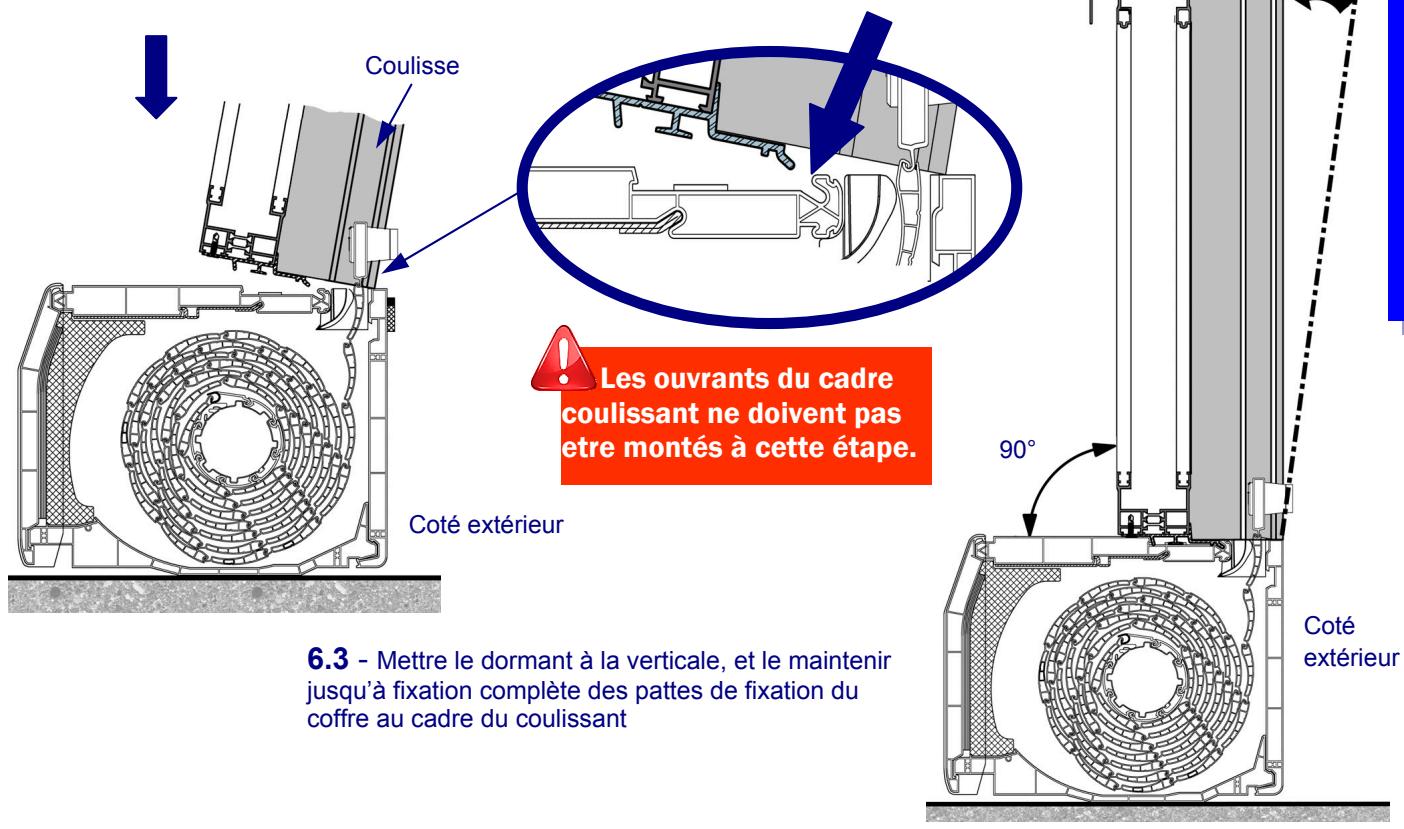

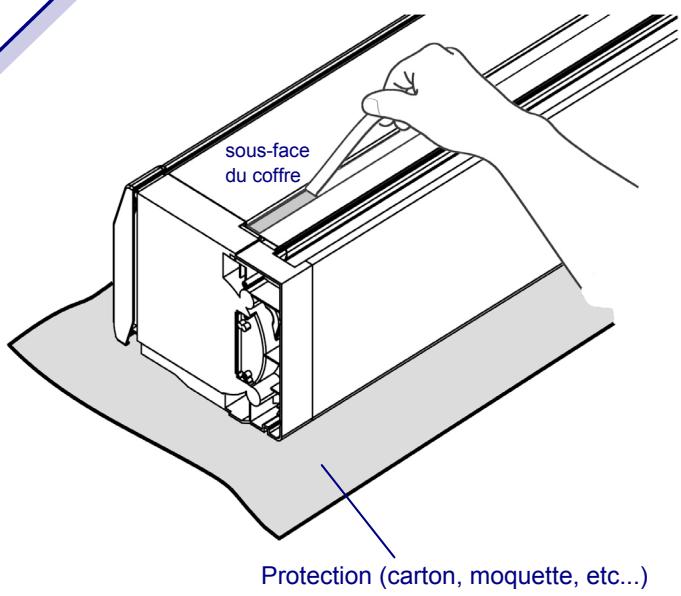

6.2 - Présenter le cadre du coulissant centré, légèrement de biais, et insérer le crochet du rail alu dans la rainure de la sous-face du coffre.

Boc Bae
7

Pour ne pas endommager le volet ou la menuiserie et assurer la bonne tenue du coffre à la menuiserie :

Respecter impératifement la position, le pliage et les points de vissage des pattes de fixation.
Utiliser uniquement les vis indiquées aux endroits indiqués.

7.1 - Préparation des 2 pattes de fixation des joues du coffre aux montants du cadre du coulissant.

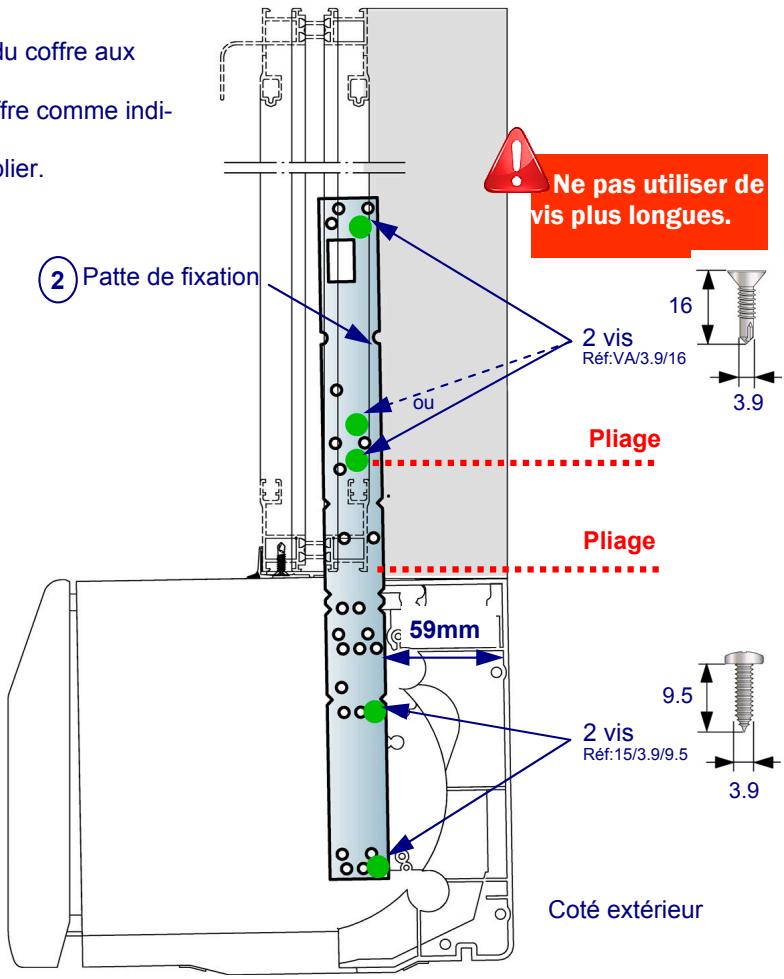

Présenter les pattes de fixation contre les joues du coffre comme indiqué sur le dessin.

Repérer les points de vissage et tracer les endroits à plier.

7.2 - Plier les pattes de fixation pour s'adapter aux débords du coffre.

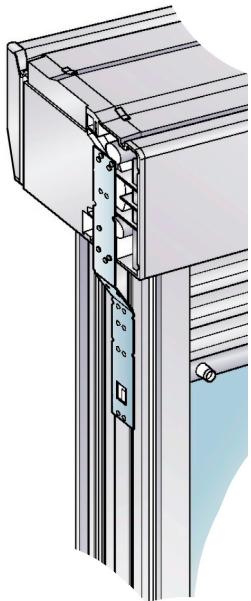

7.3 - Visser les pattes de fixation aux joues du coffre puis aux montants du cadre du coulissant alu.

aannnnnne aannnnnne annnnnne ane annnnnne nnnnnnne

9.1 - Siliconer entre le cadre du coulissant et les joues du coffre

et entre la tapée et le coffre.

L'iso1ation ne doit pas prendre appui sur le coffre.

10
Exemple de mise en œuvre :

Destination finale :

Complément d'information pour la pose de l'ensemble volet et menuiserie.

Le coffre doit etre a

l'horizontal les coulisses verticales et paralleles.

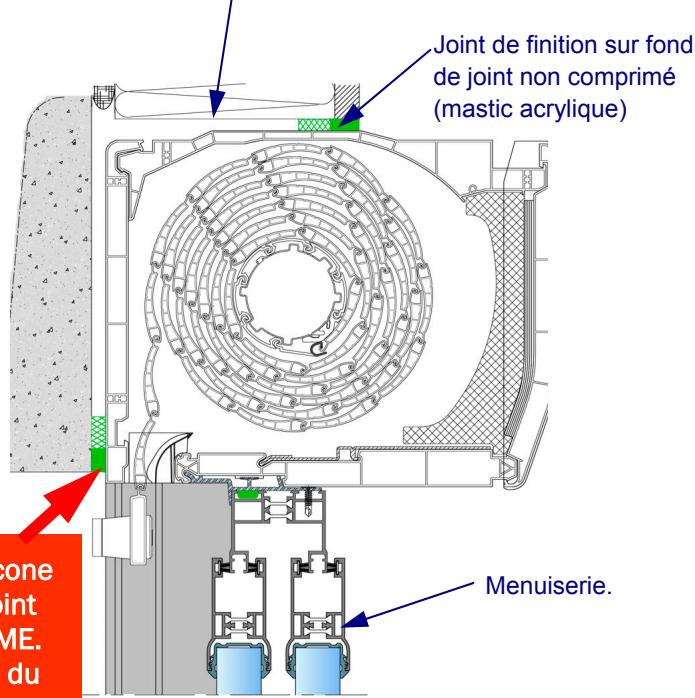

Etanchéité silicone sur fond de joint NON COMPRIME.

La face extérieure du coffre doit rester rectiligne.

Toute déformation et compression sont formellement interdites.

Menuiserie.

11

ALIMENTATION ELECTRIQUE :

Toute intervention aux branchements électriques doit se faire hors tension par une personne habilitée ou un électricien en conformité avec la norme NFC15-100

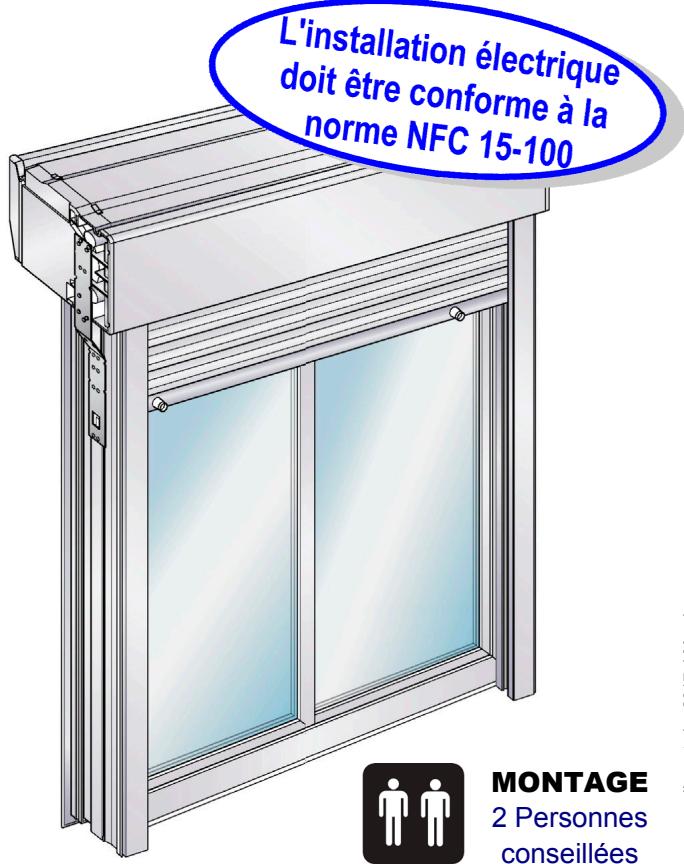

L'installation électrique doit être conforme à la norme NFC 15-100

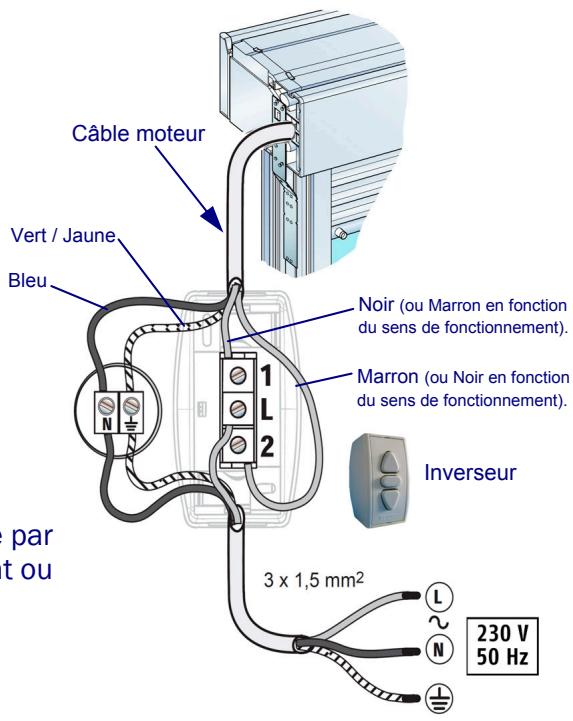

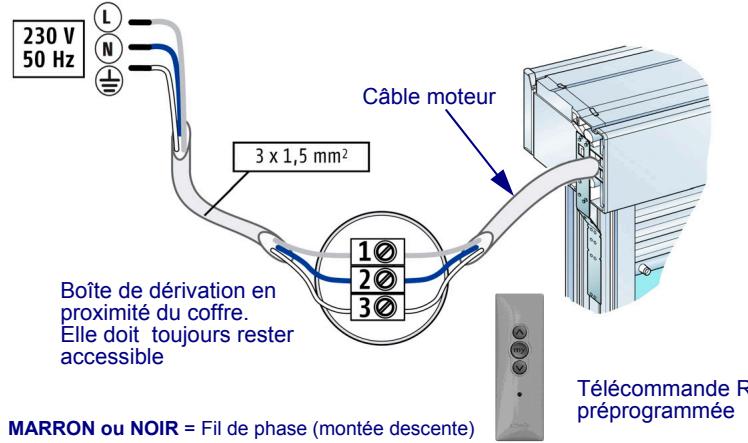

VERSION MOTEUR RADIO RTS

N BLEU Filneutre

VERT/JAUNE = Fil de terre

• Si le cable d'alimentation est endommagé, il doit être remplace par un cable ou un ensemble spécial disponible auprès du fabricant ou de son service après vente.

Suivre les instructions de la notice du moteur

VERSION MOTEUR FILAIRE

GUIDE DE DEPANNAGE RAPIDE

PROBLÈME	CAUSE	SOLUTION CORRECTIVES
Après plusieurs cycles de fonctionnement consécutifs, le volet ne réagit plus.	La motorisation est en protection thermique.	Attendre que le moteur refroidisse.
Lors de la montée ou de la descente, le volet émet un bruit strident à intervalle régulier.	Une ou plusieurs lames frrottent contre les plaques en tôle galvaniée qui centrent le paquet de lames.	Les lames peuvent se décaler en cas de coup de vent ou si l'axe présente un faux niveau. Ouvrez le coffre et centrez les lames.
Le tablier se bloque pen-dant la descente	Les lames accrochant dans les coulisses.	Vérifier que que rien ne gène le défilament du tablier dans les coulisses..Faire une légère ouverture du haut des coulisses pour faciliter le défilament.
Le volet roulant effectue un bref mouvement et s'accête.	Le volet roulant est bloqué par la détction du gel.	Attendre que la température remonte.

Boc Bae

La garantie s'applique en cas de defaut de fabrication (dans le cadre des articles 1641 et suivants du code civil). Elle ne s'applique pas en cas de non-respect des instructions de pose ou d'emploi non conforme à la destination du produit.

Le produit doit être utilisé normalement et sans avoir subi de modification.

Pour bénéficier de la garantie, le produit doit etre pose dans les regles de l'art et selon nos prescriptions.

Les défauts apparents doivent être signalés avant la mise en œuvre du produit.

La garantie ne couvre pas:

• le non-respect des conditions citées ci-dessus.
• les dépréciations susceptibles (liées à toutes négligences, vandalisme, nettoyage du volet avec des produits non adaptés,...).
• les réglages.
• la pose et la mise en œuvre du produit.
• les branchements électriques non conformes aux normes en vigueur.
• la pose du produit dans une ouverture non équipée d'une menuiserie.
• les désordres consécutifs à un événement extérieur (dégats des eaux, catastrophes naturelles, problèmes d'étanchéité du support, ...).

Le stockage transitoire ou prolongé doit être effectué sur des dispositifs appropriés, évitant le contact direct avec le sol et protégé des intempéries ainsi que des projections de ciments, plâtres, peintures, etc ...

Le stockage doit s'effectuer horizontallyment pour éviter toutes déformations.

Les modifications et les changements de lieu de stockage sur chantier sont à éviter en raison des dégradations évientuelles; si le changement de lieu de stockage est obligatoire, il est indispensable d'assurer le transport des éléments suivant le conditionnement d'origine du fabricant et de prendre les précautions d'utilisation.
