SGS 500 - Motorisation de volet roulant SOMFY - Notice d'utilisation et mode d'emploi gratuit

Type de portail	Portail à battants
Alimentation électrique	230 V AC
Type de motorisation	Motorisation électromécanique
Commande	Radio télécommande sans fil
Nombre de télécommandes	2 (standard)
Poids maximal du vantail	Non précisé
Longueur maximale du vantail	Non précisé
Vitesse d'ouverture	Non précisé
Fonction sécurité	Détection d'obstacle
Type d'installation	Fixation sur piliers ou murs
Alimentation de secours	Non précisé
Indice de protection	IP54 (typique)
Température de fonctionnement	-20°C à +55°C
Garantie	Non précisé
Accessoires inclus	2 télécommandes, kit fixation

FOIRE AUX QUESTIONS - SGS 500 SOMFY

Comment réinitialiser le SOMFY SGS 500 ?

Pour réinitialiser le SOMFY SGS 500, maintenez le bouton de réinitialisation enfoncé pendant 10 secondes jusqu'à ce que le voyant clignote. Relâchez le bouton et attendez que le voyant s'éteigne.

Que faire si le détecteur ne détecte pas de mouvement ?

Vérifiez que le détecteur n'est pas obstrué par des objets. Assurez-vous également que les piles sont correctement installées et chargées.

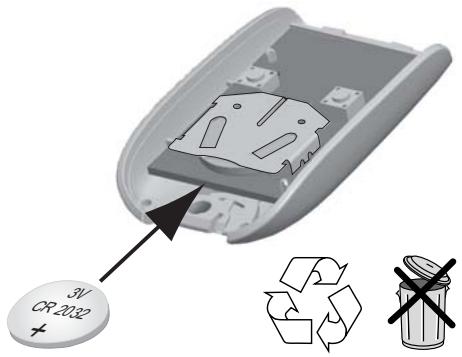

Comment remplacer les piles du SOMFY SGS 500 ?

Pour remplacer les piles, ouvrez le compartiment à l'arrière de l'appareil. Remplacez les anciennes piles par des neuves en respectant la polarité indiquée.

Le SOMFY SGS 500 émet un bip, que signifie cela ?

Un bip indique généralement une alerte, comme un problème de connexion ou des piles faibles. Vérifiez le manuel pour des codes d'erreur spécifiques.

Comment configurer le SOMFY SGS 500 avec l'application Somfy ?

Pour configurer le SOMFY SGS 500 avec l'application Somfy, ouvrez l'application, créez un compte ou connectez-vous, puis suivez les instructions pour ajouter un nouvel appareil.

Que faire si le SOMFY SGS 500 ne se connecte pas au réseau Wi-Fi ?

Assurez-vous que votre routeur fonctionne correctement et que le SOMFY SGS 500 est à portée du signal Wi-Fi. Vérifiez également que vous avez saisi le bon mot de passe.

Quels types de piles sont compatibles avec le SOMFY SGS 500 ?

Le SOMFY SGS 500 utilise des piles AA. Assurez-vous d'utiliser des piles alcalines ou rechargeables de bonne qualité.

Comment vérifier l'état de la batterie du SOMFY SGS 500 ?

L'état de la batterie peut être vérifié via l'application Somfy, qui affichera un indicateur de niveau de batterie.

Que faire si le SOMFY SGS 500 ne s'allume pas ?

Vérifiez si les piles sont installées correctement et si elles sont chargées. Si le problème persiste, essayez de réinitialiser l'appareil.

Le SOMFY SGS 500 est-il compatible avec d'autres appareils de sécurité ?

Oui, le SOMFY SGS 500 peut être intégré avec d'autres appareils de sécurité de la gamme Somfy pour une solution de sécurité complète.

MODE D'EMPLOI SGS 500 SOMFY

Service consommateurs

BP 105

92232 GENNEVILLIERS CEDEX

Somfy Grand Public : 0 810 12 12 37* _ pri x d' un appel local

Fax:[phone]

E-mail : [e-mail]

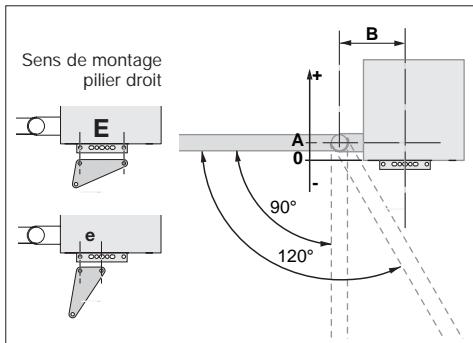

Complément au relevé des cotes (p.10)

pour déterminer la position des vérins sur les piliers.

SGS 200 :

A(mm)	Angle max.(°)	B(mm)	Sens demontage
0	120	230	E
de 0 à 20	120	220	E
-30	110	230	e
de -30 à 0	110	210	e
0	110	225	E
de 0 à 20	110	225	E
-30	100	240	e
de -30 à 0	100	220	e
0	100	225	E
de 0 à 20	100	225	E
-30	90	240	e
de -30 à 0	90	235	e
0	90	235	e
de 0 à 10	90	230	e
de 10 à 20	90	220	e
de 20 à 30	90	210	e
de 30 à 40	90	200	e
de 40 à 50	90	225	E
de 50 à 60	90	220	E
de 60 à 70	90	210	E
de 70 à 80	90	200	E
de 80 à 90	90	190	E
de 90 à 100	90	180	E
de 100 à 110	90	170	E
de 110 à 120	90	160	E

SGS 500 / 600 :

A(mm)	Angle max.(°)	B(mm)	Sens demontage
0	120	305	E
de 0 à 20	120	305	E
-30	110	325	e
de -30 à 0	110	315	e
0	110	315	e
de 0 à 20	110	310	e
-30	100	325	e
de -30 à 0	100	315	e
0	100	305	e
de 0 à 20	100	305	e
-30	90	315	e
de -30 à 0	90	315	e
0	90	315	e
de 0 à 10	90	305	e
de 10 à 20	90	305	e
de 20 à 30	90	295	e
de 30 à 40	90	295	e
de 40 à 50	90	285	e
de 50 à 60	90	275	e
de 60 à 70	90	300	E
de 70 à 80	90	290	E
de 80 à 90	90	290	E
de 90 à 100	90	280	E
de 100 à 110	90	280	E
de 110 à 120	90	270	E
de 120 à 130	90	260	E
de 130 à 140	90	250	E
de 140 à 150	90	250	E
de 150 à 160	90	240	E
de 160 à 170	90	230	E
de 170 à 180	90	220	E
de 180 à 190	90	215	E
de 190 à 200	90	205	E

Bienvenue 2
Consignes de sécurité 3
Descriptif du produit 4
Opérations préalables 6
Installation en 4 étapes :

1. Préparation et perçage des piliers 10
2. Pose des vérins 12
3. Raccordements electriques 16

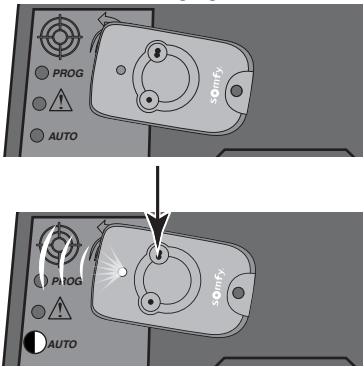

4. Paramétrage 19

Utilisation 25
Aide au dépannage 27
Accessoires 28
Complément au relevé des cotes 33

Bienvenue

Nos you remercions d'avoir choisi un équipement SOMFY. Ce matériel a etecou, fabriqué et distribuè par Somfy selon une organisation qualité conforme à la norme ISO 9001.

Qui est Somfy?

Somfy développement, produit et commercialise des automatismes pour les ouvertures et les fermétures de la maison. Centrales d'alarme, automatismes pour stores, volets, garages et portails, tous les produits Somfy répondent à vos attentés de sécurité, comfort et gain de temps au quotidien.

Chez Somfy, la recherche de la qualité est un processus d'amélioration permanent. C'est sur la fiabilité de ses produits que s'est construite la renommée de Somfy, synonyme d'innovation et de maîtrise technologique dans le monde entier.

Ce produit répond strictement aux dispositions et specifications essentielles de sécurité imposées par la directive selon la norme de référence EN 60335-2-103 Juillet 2004.

Assistance :

Bien vous connaître, vous écouter, répondre à vos besoin, telle est l'approche de Somfy.

Pour tout renseignement concernant le besoin, l'achat ou l'installation de systèmes Somfy, vous pouvez demander conseil à votre magasin de bricolage ou prendre contact directement avec un conseiller Somfy qui vous guidera dans votre démarche.

Info Somfy Grand Public 6 jours / 7 :

Consignes de sécurité

Avant de procéder à l'installation de votre produit, il est impératif de dire attentivement l'ensemble de cette notice. Suivez précisément chacune des instructions données et conservez cette notice aussi longtemps que durera votre produit.

En cas de non respect de ces consignes d'installation, de graves dommages corporels ou matériels risqueraient de survenir. SOMFY ne pourrait en etre tenu responsable.

Ne pas laisser les enfants jouer avec les dispositifs de commandes fixes.
Mettre les dispositifs de télécommande hors de portée des enfants.

Si vous utilisez un interrupteur sans verrouillage***, assurez-vous que les autres personnes sont tenues à distance.

Vérifiez fraisment l'installation pour déceler tout mauvais équilibrage du portail ou tout signe d'usure. Ne pas utiliser l'appareil si une réparation ou un réglage est nécessaire.

Déconnectez l'appareil de l'alimentation pendant les opérations de nettoyage ou autres opérations de maintenance, si l'appareil est commandé automatiquement.

Avant d'instructor la motorisation, vérifie que la partie entrainee est en bon etat mecanique, qu'elle est correctement equilibrée et qu'elle s'ouvre et se ferme correctement.

S'assurer que les zones dangereuses (écrasement, cisaillement, coincement) entre la partie entrainée et les parties fixes environnantes dues au mouvement d'ouverture de la partie entrainée sont évitées.

Garder à vue votre portailpendant le mouvement.

Tout interrupteur sans verrouillage*** doit etre situé en vue directe de la partie entrainée, mais éloigné des parties mobiles. Sauf s'il fonctionne avec une clé, il doit etre instalé à une hauteur minimale de 1,5 m et ne pas etre accessible au public.

Préserver une zone de dégagement de 500 mm à l'arrière de chaque vantage lorsque le portail est complètement ouvert.

Nous, SOMFY, déclarons que ce produit est conforme aux exigences essentielles et autres dispositions pertinentes de la directive 1999/5/EC. Une déclaration de conformité est mise à disposition à l'adresse internet www.somfy.com/ce.

Produit utilisable dans l'Union Européenne et en Suisse.

Descriptif du produit

Ce produit est destiné aux portails pour des maisons individuelles (décrit en page 5).

Charactéristiques techniques

Type	SGS 200 / SGS 500 / SGS 600
Tension d'alimentation	230 V~
Type de moteur	24 Vdc
Puisance du moteur	120 W
Puisance maxi consommée
(avec éclairage de zone)	600 W
Consommation en veille	4,5 W
Fréquence moyenne de manoeuvre par jour	20 cycles / jour
Temps d'ouverture *	12 à 16 s. à 90°
Détection d'obstacle automatique	Conforme à la norme EN 12 453
Température de fonctionnement	- 20 °C à + 60 °C
Protection thermique	Oui
Indice de protection	IP 55 pour l'électronique IP 44 pour les moteurs
Récepteur radio intégré	Oui
Télécommandes :
• Fréquence radio	433,42 MHz
• Portée en champ d'utilisation	≈ 30 m
• Quantité mémorable	16
Connections possibles :

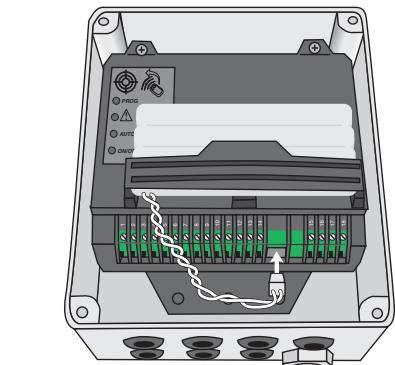

• Sortie pour feu orange	Clignotante, 24 V, 10 W
• Sortie éclairage de zone, contact alimenté	500 W maxi
• Sortie alimentation accessoires	24 Vdc / 200 mA
• Entrée pour batterie de secours	Oui
• Entrée pour cellules photo-électriques	Oui
• Entrée de commande de type contact sec	Oui

Descriptif du produit

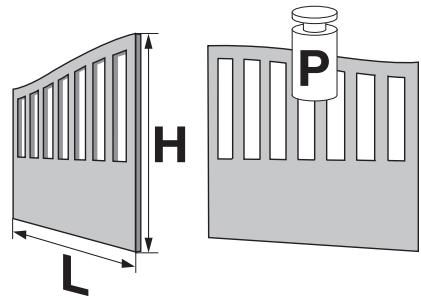

-Dimensions et poids maxi des vantaux

	SGS 200	SGS 500/600
P	200 kg	250 kg
H	2 m	2 m
L	1,80 m	2,50 m

La largeur de chaquevantail doitetre comprise entre 1 m et "L".

• Dégagement minimal, portail ouvert (en mm)

D=300 (SGS 200)

D=400 (SGS 500/600)

• Le temps d'ouverture est variable en fonction des caractéristiques du portail.

Opérations préalables

Points à vérifier avant l'installation

- Vérification de votre portail

Votre portail est en bon etat : il s'ouvre et se ferme normalement sans forcer.

Il reste horizontal pendant toute sa course. Il s'ouvre vers l'intérieur de votre propriété.

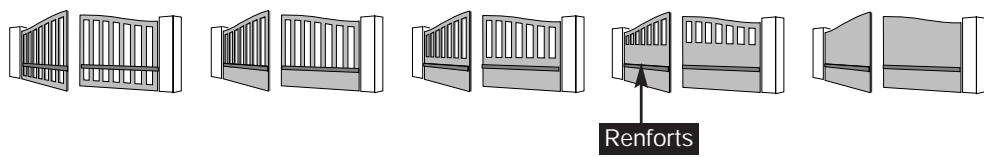

- Types de portails motorisables

Votre SGS s'adapte aux portails à structure rigide (fer, métal...).

Présence de renforts

sur le portail

Les pattes de fixation des bras de la motorisation doivent etre fixees sur les renforts horizontally des vantages a environ 1/3 de la hauteur du portail.

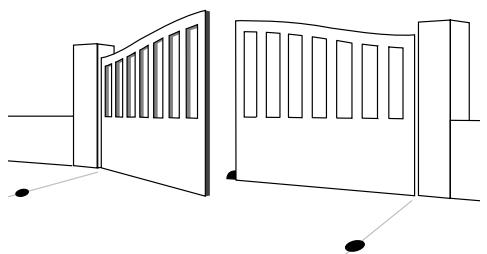

- Présence des butées de portail

Les vantaux doivent etre arrêtes par des butées fixées solidement au sol, afin que leur course soit délimitee a l'ouverture comme à la fermeture.

L'emplacement de ces butées sera déterminé par l'angle d'ouverture des vantagex (< ou = à 120°).

L'angle d'ouverture des deux vantaux peut etre different.

Opérations préalables

- Vérification des piliers

Les piliers doivent avoir une structure robuste et une largeur d'au moins 40 cm. Dans le cas contraire, des aménagements sur votre pilier peuvent etre nécessaires pour assurer une bonne implantation et une bonne tenue de I'équerre.

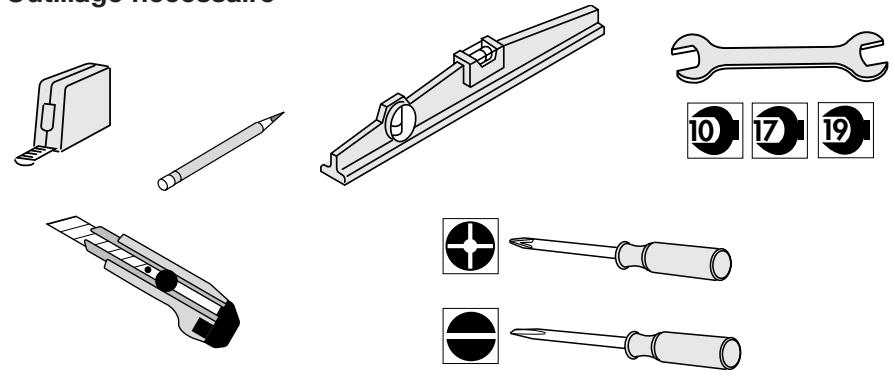

- Outillage nécessaire

* pour scellement chimique avec vis M10.

Opérations préalables

■ Pré-équipement électrique

Pour motoriser votre portail :

• Aménagez une arrivée électrique 230 V à l'un des piliers et au plus pres de l'emplacement du moteur SGS.
• Reliez les piliers entre eux par un cable 2 × 1 ~mm^2 fourni (ou deux cables si cellules).
  Prévoyez une gaine de protection Orange ICT 25 mm pour le passage enterré des cables. Si vous ne pouvez réaliser de tranchée entre les deux piliers, utilisez un passe-cable qui pourra supporter le passage des vehicules (réf. 2400484).
• Prévoyez une liaison sous gaine entre les deux piliers pour le câblage des cellules.

1 Arrivée du secteur: (3× 1,5mm^2)
2 Liaison 24 Volts entre les deux moteurs fournie: (2× 1mm^2)

3 Liaison 24 Volts entre les deux cellules pour fonctionnement automatique: (2× 0,75mm^2)

- Alimentation secteur

Pour fonctionner, l'ouvre-portail doit etre alimentede sous 230V - 50Hz

La ligne électrique doit etre :

• Exclusivement réservée à l'ouvre-portail.
• Dotée d'une protection : - par fusible ou disjoncteur calibre 10 A, - par un dispositif de type différentiel (30 mA).
• Installée selon les normes de sécurité électricque en vigueur dans les pays utilisateurs.

Un moyen de déconnexion omnipolaire de l'alimentation doit être prévu :
- soit par un cable d'alimentation muni d'une fiche de prise de courant,
- soit par un interrupteur assurant une distance de séparation des contacts d'au moins 3 mm sur chaque pole (voir norme EN 60335-1).

L'installation d'un parafoudre est conseillée (de tension résiduelle d'un maxi de 2kV ).

Opérations préalables

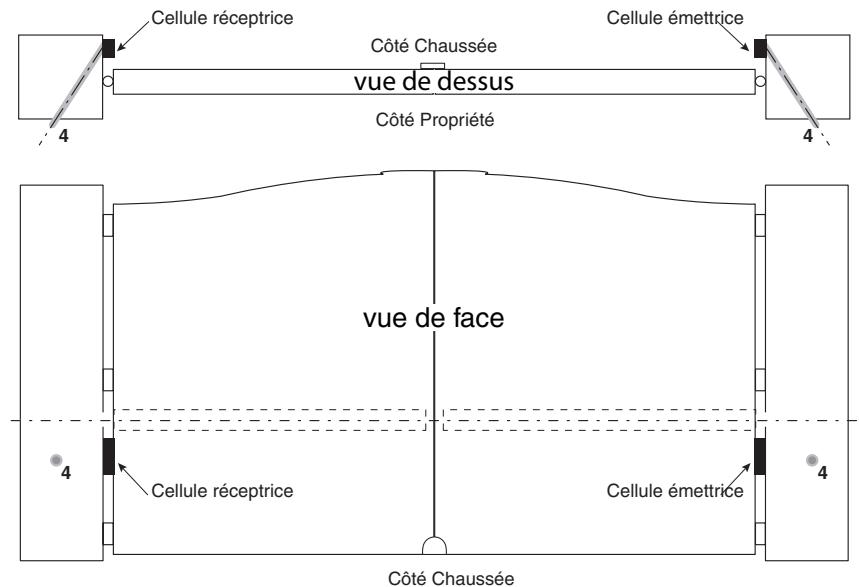

Les cellules

En option sur SGS 200 et SGS 500, fournies avec SGS 600.

Les cellules sont obligatoires pour un fonctionnement en mode automatique et pour une ouverture sur zone publique.

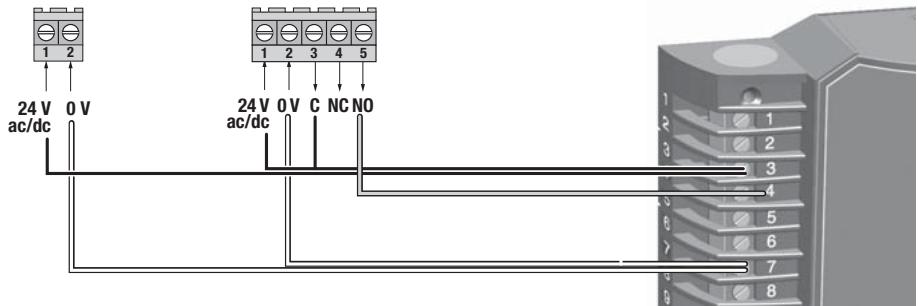

Câblage des cellules (voir page 28)

L'arrivée en 24 volts et l'information des contacts (cellule réceptrice) doivent être sous les cellules.

Percez les piliers pour le passage des gains.

Passage d'une gaine dans les piliers

Consignes de sécurité

Les consignes de sécurité sont à respecter pendant toute l'installation :

• Enlevez vos bijoux (bracelet, chaîne ou autres) lors de l'installation.
• Pour les opérations de perçage et de soudure, portez des lunettes spéciales et les protections déquates.
  Utilisez les outils appropriés, spécifiés page 7.
• Manipulez avec précaution le système de motorisation pour éviter tout risque de blessure.
• Ne vous raccordez pas au secteur ou à la batterie de secours (option) avant d'avoir terminé le processus de montage.
• N'utilisez enaucun cas un nettoyage au débit d'eau haute pression.

1 Préparation et perçage des piliers

Les étapes :

Relevé des cotes.
Tracé des axes AM et AH.
Perçage des piliers.

Relevé des cotes

Le type de votre installation détermine l'emplacement des vérins. Procedez au relevé de cotes décrit ci-après pour déterminer la position des vérins sur les piliers. Pour ces mesures, les vantaux et leurs gonds sont censés être dans le même axe. Si ces derniers ne sont pas alignés (gonds déportés), l'angle d'ouverture maximal des vantaux sera inférieur aux valeurs indiquées.

Le relevé de la cote A, le respect de la cote B et l'orientation de

I'équre pilié (E ou e) est nécessaire à un fonctionnement correct.

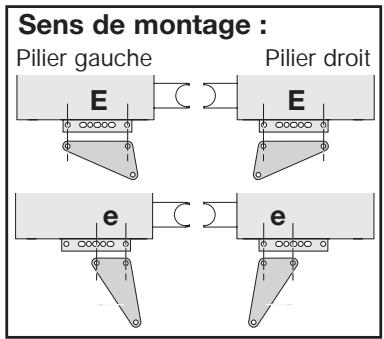

- Mesurez la cote A

En déduire à l'aide du tableau ci-dessous:

• la valeur d'ouverture maximale des vantaux,
• la cote B pour déterminer l'axe vertical de positionnement de l'équre (1) sur les piliers.
• le sens de montage (E ou e) de la plaque de fixation vérin.

SGS 200 :

A (mm)*	Angle max. (°)	B (mm)	Sens de montage
de 0 à 20	120	220	E
de 0 à 20	100	225	E
0	90	235	e
de 30 à 40	90	200	e
de 70 à 80	90	200	E
de 110 à 120	90	160	E

SGS 500 / 600 :

A (mm)*	Angle max. (°)	B (mm)	Sens de montage
de 0 à 20	120	305	E
de 0 à 20	100	305	e
0	90	315	e
de 40 à 50	90	285	e
de 90 à 100	90	280	E
de 140 à 150	90	250	E
de 190 à 200	90	205	E

• Pour d'autres cotes, voir page 33.

1 Préparation et perçage des piliers

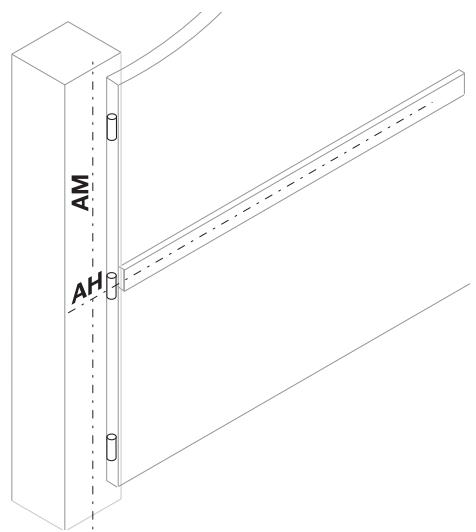

Tracé des axes AM et AH.

1 Reportez la cote B et tracez un axe vertical AM sur les piliers.

Tracez sur le pilier l'axe horizontal AH, à mi-hauteur du renfort.

• Perçage des piliers.

1 Positionnez le bas de l'équerre sur l'axe AH et la centre par rapport à l'axe AM. Maintenir l'équerre à l'horizontal.
2 A l'aide d'un forêt à béton de petit diamètre (4 ou 5 mm), pré-percez 2 trouss destinés à receivevoir les scellements chimiques, sur chaque pilier, aux emplacements reperés.

Terminez le perçage des 2 orifices avec un ford à béton de diamètre correspondant aux scellements chimiques.

Respectez scrupuleusement la méthode et les diamètres de perçage préconisés dans la notice livre avec les scellements chimiques.

2 Pose des vérins

Les étapes :

Pose des scellements.
Fixation de l'équerre (1) sur le pilier.
Montage de la plaque de fixation verin (2) sur I'équerre (1).
Montage du verin (4) sur la plaque de fixation verin (2).
Montage de la patte de fixationvantail (7).
Accrochage / décrochage du vérin.

Pose des scellements.

SOMFY préconise de fixer l'équerre pilier (1) avec un scellement chimique pour sa fiabilité.

1 Positionnez l'équerre pilier (1) sur le pilier et vérifie que les orifices de fixation sont parfaitement alignés avec les perçages des piliers.

2 Retirez l'équerre. Placez les 2 scellements chimiques et leurs tiges filetées dans les perçages des piliers.

!Attendez la prise complete des scellements chimiques.

Fixation de I'equerre (1) sur le pilier.

1 Positionnez l'équerre pilier (1) en la fixant aux tiges filetées avec les rondelles et les écrous.

2 Vérifiez le niveau des équerres pilier. Repreneze le serrage si nécessaire.

Auto-controiè avant l'étape suivante

Avez-vous vérifié la parfaite horizontalité des équères ?

2 Pose des vérins

Montage de la plaque de fixation vérin (2) sur l'équerre (1).

1 Positionné la plaque de fixation vérin (2) sur l'équerre (1) en fonction du sens de montage «e» ou «E» déterminé

Bien positionner l'équre de fixation vérin dans le trou le plus proche du gond.

2 Assemblez la plaque de fixation verin (2) sur I'équerre (1) en la fixant à l'aide des vis, rondelles et écrous (3) fournis.

Montage du verin (4) sur la plaque de fixation verin (2).

1 Positionnez le cordon vérin pour qu'il sorte du côté du portail.

Pour chacun des vérins, faire une boucle avec le cordon, le glisser entre les deux coques en suivant les guides de passage cable et le faire ressortir par la glissiere. Le cable est alors bloqué.

Monter le verin (4) sur la plaque de fixation verin (2) en bloquant l'axe (5) avec le circlips (6). Lubrifier.

2 Pose des vérins

Montage de la patte de fixationvantail (7).

Ne faites jamais fonctionner vous vérin avant d'avoir terminé sa fixation sur levantail. Sinon, le réglage de sa butée interne serait faissé et des disfonctionnements pourrait en résultat.

Le montage sur le portail nécessite le perçage des vantaux. Procedez aux étapes suivantes :

Monter l'équerre (7) sur le doigt d'entrainement. Fixer la piece à l'aide de la goupille (8).

2 Verifiez l'horizontalité du verin

3 Marquez les perçages des points de fixation du bord de la pierce sur le renfort duvantail au travers de l'équerrevantail.

! Cette opération se réalise avec levantail en position fermée, enappui sur la butée sol, et le vérin sur sabutée interne.

4 Percez les vantaux au 8.

2 Pose des vérins

5 Retirez le verin de l'équre. Fixez l'équre aux deux points sur les vantaux en utilisant des vis adaptées au matériel du renfort et les rondelles fournies. Installez le verin.

Le 3^ème trou de fixation ne sera perché qu'après le réglage de la course vérin.

Auto-controiè avant l'étape suivante

Avez-vous vérifié la parfaite horizontalité des vérins ?

3 Raccordements electriques

Les étapes :

Position du boitier électrique sur le pilier.
Fixation du boitier electrique sur le pilier.
Raccordement des deux vérins.
- Connection de l'antenne.
Raccordement du cable secteur.

Position du boitier électrique sur le pilier.

Le boitier sera monté du coté de l'arrivée de l'alimentation électrique.

Fixation du boitier electrique sur le pilier.

1 Placer le boitier (de préférence à plus d'un mètre du sol) contre le pilier et s'en servir de gabarit pour percer les trous de fixation :

Glisser l'électronique dans le boitier. Il faudra forcer un peu pour la mesure en place. La fixer à l'aide de la vis de fixation fournie :

Le boitier sera monté presse-étoupe vers le bas.

Les câbles sortiront par le dessous ( comme illustration suivante).

3 Raccordements electriques

Raccordement des deux vérins.

La liaison entre les verins et le boitier électrique doit être effectuee avant le raccordement du boitier électrique au secteur.

Le vérin installé sur le pilier duvantail qui s'ouvre en premier et se referte en dernier est le vérin M1.

Le verin M1 actionne levantail gauche, qui s'ouvre en premier et se refere le dernier.

Le verin M1 actionne le vantagei droit, qui s'ouvre en premier et se refere le dernier.

Le verin M1 est always branché entre les bornes 11 et 12.
Le verin M2 est always branché entre les bornes 13 et 14.

3 Raccordements electriques

• Connection de l'antenne.

Pour un fonctionnement optimal, il est recommandé de partager le fil d'antenne du boitier au travers d'un passe-fils :

Raccordement du cable secteur.

Pour votre sécurité, ces opérations devront se faire hors tension.

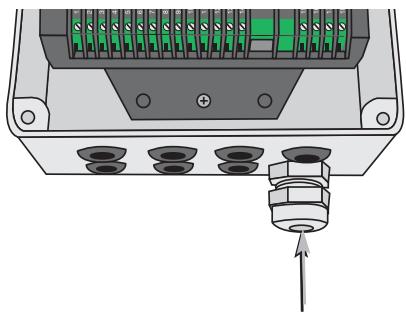

1 Passez le cable dans le presse-étoupe.

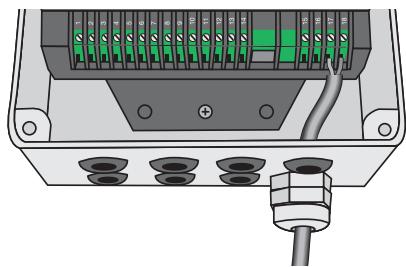

2 Raccordez le fil de terre.

Un fil de terre (vert/jaune) devra etre utilisé pour certains accessoires (eclairage 230 V Classe I).

3 Raccordez la phase et le neutre. Vérifiez par traction que les fils sont correctement bloqués.

Il est impératif de respecter les couleurs de câblage.

Fil bleu	Neutre
Fil rouge/marron/noir	Phase
Fil vert/jaune	Terre

4 Resserrez le presse-étoupe

Vérifiez par traction que le cable est correctement bloqué.

4 Paramétrage

Les étapes :

Presents des symboles.
Mémorisation des télécommandes.
□Apprentissage de la course des vantaux.
Réglage du mode automatique.
Passage du mode automatique au mode séquentiel.
□ Validation du réglage.

Présentation des symboles.

Appui long supérieur à 0,5 secondes	↓
Appui bref inférieur à 0,5 secondes	↑

Voyant clignotant	Ⓞ
Voyant allumé	○

Mémorisation des télécommandes.

Avant la mise en route du paramétrage de votre installation, vérifie que les voyants ON/OFF et PROG sont allumés et levoyant DANGER est éteint.

Procedez aux opérations suivantes :

- Fonctionnement des télécommandes :

Votre SGS peut fonctionner avec une ou plusieurs télécommandes.

Les opérations décrites ci-après sont à repêter autant de fois qu'il y a de télécommandes à memoriser.

Votre SGS offre 2 modes de fonctionnement :

Ouverture totale seule

Ouverture totale systématique des 2 vantaux par appui bref ou long sur la télécommande.

Ouverture piétonne ou totale

Ouverture d'un seulvantail pour l'acces aux piétons par appui bref sur la télécommande.

Ouverture totale des 2 vantaux par appui long sur la télécommande.

4 Paramétrage

- Mémorisation des télécommandes en ouverture totale seule :

Choisissez la touche de la télécommande que vous souhaitez utiliser pour commander votre portail.

Posez la télécommande sur la cible gravée sur le capot :

1 Maintenez la touche à memoriser enforcée jusqu'à ce que levoyant PROG clignote lentement (levoyant DANGER s'éclaire pendant l'appui).
2 Relâchéz la touche : elle est mémorisée.

- Mémorisation des télécommandes en ouverture piétonne ou totale :

Choisissez la touche de la télécommande que vous souhaitez utiliser pour commander votre portail.

Posez la télécommande sur la cible gravée sur le capot :

1 Maintenez la touche à memoriser enforcée jusqu'à ce que levoyant PROG clignote lentement (levoyant DANGER s'éclaire pendant l'appui).
2 Relâchez la touche.
3 Appuyez à nouveau (avant 10 secondes) sur la touche à mémoriser jusqu'à ce que le voyant PROG clignote lentement (levoyant DANGER s'éclaire pendant l'appui).
4 Relachez la touche : elle est mémorisée.

A la fin du cycle de mémorisation, seuils les voyants PROG et ON/OFF sont allumés, l'électronique étant en attente de mémorisation de la course des vantaux.

- Changement de mode de fonctionnement des télécommandes déjà mémorisées :

Pour passer une télécommande du mode «ouverture totale seule» au mode «ouverture piétonne ou totale», il suffit d'effectuer la «mémorisation des télécommandes en ouverture piétonne ou totale» ci-dessus. La première的记忆é efface le précédent mode méorisé.

Pour passer une télécommande du mode «ouverture piéonne ou totale» au mode «ouverture totale seule», il suffit d'effectuer la «mémorisation des télécommandes en ouverture totale seule» ci-dessus. La dernière mémorisation efface le précédent mode memorisé.

4 Paramétrage

- Suppression des télécommandes

1 A l'aide d'un fil métallique rigide d'environ 2 cm (fil d'antenne, trombone, clou ...), appuyez 7 secondes sur le bouton de remise à zéro (reset).

Pendant l'appui, les quatre voyants s'allument.

2 · Relachez le bouton reset.

Les quatre voyants s'eteignent pendant 2 secondes
LevoyantON/OFFseallume.
LevoyantPROGse rallume.

Tous les paramètres enregistrés sont supprimés : télécommandes enregistrées, course du portail, mode de fonctionnement...

- Ajout ultérieur de télécommandes

Reprenez l'opérations de « Mémorisation des télécommandes » (voir page 21).

Au dela de 16 émetteurs, la mémorisation échoue. Supprimez toutes les télécommandes (voir ci-dessus) et recommencez la mémorisation.
Toute mémorisation de nouvelle télécommande annule la programmation précédente de la course du portail. Recomincez l'« Apprentissage de la course des vantaux » (voir page 23).

4 Paramétrage

• Apprentissage de la course des vantaux.

L'électronique Somfy méorise automatiquement :

• La force des vérins nécessaire à la commande des portails, en fonctionnement normal.
  Cette mémorisation permet par la suite de détecter tout effort anormal sur la motorisation
• Les courses nécessaires pour l'ouverture et la fermeture totales des vantaux avec le repérage des butées.

Pour démarrer le processus de mémorisation, il faut que les vantaux soient fermés, tenez-vous à distance normale du portail et respectez les étapes suivantes :

1 - Effectuez un appui long sur la touche de la télécommande.

Aprresquelques secondes,le portail s'ouvre,en petite vitesse.
* Si le portail ne s'ouvre pas correctement, vérifier le câblage des verins comme indiqué page suivante.

2 - Une fois le portail ouvert, effectuez un nouvel appui long sur la touche de la télécommande.

Le portail se ferme, unvantail après l'autre.

3 Appuyez une nouvelle fois sur la meme touche.

Le portail s'ouvre,toujoursa petite vitesse.

4 Appuyez une derniere fois.

Les deux vantages se referment presque simultanément.

A la fin de ces 4 étapes, le voyant PROG s'éteint, indiquant la fin de la procédure de mémorisation de la course du portail.

Ce cycle doit être complé (2 ouvertures/fermetures totales non interrompues). S'il est interrompu, le processus est simplement reporté et reprendra à la prochaine ouverture commande.

4 Paramétrage

• Vérification du bon paramétrage

1 Effectuez un appui long sur la telecommande.
2 Effectuez un nouvel appui pour que les 2 vantaux s'arrêtent en milieu de course.
3 Coupe l'alimentation du secteur 5 secondes minimum.
4 Remettez l'alimentation du secteur.
5 Effectuez un nouvel appui long sur la télécommande.

Les vantaux DOIVENT partir dans le sens ouverture.

Si le portail ne s'ouvre pas correctement :

• Levantail qui démarre en premier (commandé par M1) part en fermetre inverser les fils sur le moteur M1.
• Levantail qui démarre en second (commandé par M2) part en fermetre inverser les fils sur le moteur M2.

Après avoir inversé le câblage d'un ou deux moteurs, il est nécessaire de recommencer la procédure d'apprentissage de la course des vantaux.

Réglage du mode automatique.
- Précautions d'emploi

Pour l'utilisation de votre portail en mode automatique, la norme EN 12 453 exige l'installation des accessoires suivants dont le raccordement est prévu sur votre SGS :

• d'un jeu de cellules photo-électriques (voir description et câblage page 28),
• d'un feu orange (voir description et cablage page 29),
• d'un feu d'éclairage de zone :

Mode automatique

Après ouverture, le portail se refère automatiquement après une durée 已 que vous définissez au préalable.

Le mode automatique sera opérationnel après le câblage des cellules et le réglage ci-dessous :

Posez une télécommande sur la cible gravée sur le capot de la motorisation.

LevoyantAUTOestéeint.

2 · Effectuez un appui long sur la télécommande jusqu'à ce que levoyant AUTO s'allume. Relâchez.

Levoyant AUTOclignote.

4

Paramétrage

3 - Lancez une ouverture (à distance normale) avec la télécommande.

Le portail s'ouvre a vitesse nominale.

4 Une fois le portail complètement ouvert :

• Attendeze le temps de la temporisation souhaitation.

• Lancez un ordre de fermeture par un nouvel appui (bref ou long) sur la télécommande.

  Les deux vantaux se referment presque simultanément.
  LevoyantAUTO reste allumé en permanence.

Le mode automatique est maintainant opérationnel.

Passage du mode automatique au mode séquentiel

Pour revenir au mode séquentiel (levoyant AUTO est allumé) :

• Posez la télécommande sur la cible gravée sur le capot.
• Appuyez sur une touche de la télécommande jusqu'à ce que levoyant AUTO s'éteigne.

  Le mode sequentiel

□ Validation du réglage.

Après avoir réalisé un cycle complet sans encombre, sécurisez le réglage mécanique en bloquant la pattevantail à l'aide du 3ème trou :

Tracez le point central.

Percez les vantaux au 8.

Fixez l'équre. Ré-installé le verin.

Auto-controiè avant l'etape suivante

Vérifiez qu'à la fermeture, le portail ne se ré-ouvre pas.

Utilisation

■ Fonctionnement en mode séquentiel

• Fonctionnement de

l'ouverture totale

Effectuez un appui long sur la télécommande.

Les deux vantaux doivent s'ouvrir.
Un nouvel appui (bref ou long) commande la fermetre des vantaux.

• Fonctionnement de l'ouverture

piétonne (si programmée)

• Effectuez un appui bref sur la télécommande.

  Seul levantail recouvrant doit s'ouvrir.
  Un nouvel appui (bref ou long) commande la fermetre duvantail.

■ Fonctionnement en mode automatique

En fonctionnement automatique, un appui sur la touche de la télécommande provoque l'ouverture du portail. Sa fermeture intervient automatiquement après la durée de temporisation préalablement réglee par vos soins.

Il est possible de maintainir le portail en position ouverte par un appui bref sur la touche de la télécommande durant la temporisation.

Un nouvel appui sur la touche de la télécommande provoque le fermeture du portail.

■ Fonctionnement de l'éclairage

L'éclairage de zone s'allume à chaque mise en route de la motorisation. Il s'eteint automatiquement au bout de 2 minutes après la fin du mouvement.

Utilisation

Changement de la pile

• Retirez le clip de la télécommande, soulever le capot.
• Retirez la pile à l'aide d'un tournevis et remplacez-la (3V CR 2430 ou 3V CR 2032).

La durée de la pile généralement constatée est de 2 ans.

Les piles usagées seront returnées au distributeur ou jetées dans une déchetterie.

Utilisation de la télécommande

Si votre vehicule est équipé de climatisation et de pare-brise métallisé, pointez la télécommande sur le bandeau noir du pare-brise ou à travers une vitre laterale non traitée.

■ Personalisation des télécommandes

Les clips de couleur fournis permettent la personnalisation des télécommandes.

Accrochage / décrochage du vérin

Pour vous securité, ces opérations devront se faire hors tension. Meme si une coupure secteur intervient, l'alimentation peut être rétablie à tout moment.

1 En cas de coupure secteur, le portail pourra etre ouvert :

• en utilisant la batterie de secours, voir page 30;
• en décrochant mécaniquement le verin. Pour cela,steroler la goupille et tirer le verin vers le haut pour sortir le doigt d'entrainment de la patte de fixationvantail.

2 Pour un accrochage sécurisé, la goupille peut être remplacee par un cadenas, non fourni.

Aide au dépannage

SGS ne répond pas aux actions de la télécommande

• Levoyant ON/OFF ne s'allume pas à la mise sous tension.

Vérifiez l'alimentation secteur.
Vérifiez le cable d'alimentation.
Vérifiez le fusible.

Levoyant DANGEReste allumé en permanence. Ce signal indique un défaut cellules.

Vérifiez l'alignement des cellules.
Vérifiez l'alimentation des cellules.
Vérifiez la présence des cellules en mode automatique.

Levoyant ON/OFF clignote lentement.

Default puissance: Appeler la HotLine.
Charge trop forte : trop de vent ou porte trop lourde.

Levoyant ON/OFF clignote rapidement

Surchauffe du vén, attendre qu'il refroidisse.
Court-circuit sur sortie(s) moteur(s): appeler la Somfy Grand Public.

• Les vérins M1 et M2 ne démarrent pas ou partent dans le mauvais sens.

Vérifiez le raccordement sur l'électronique.
Vérifiez la rallonge entre les deux vérins.
Vérifiez le cablage des vérins, inverser si nécessaire (voir page 23).

• La portée des télécommandes est réduite.

Vérifiez le fil antennne.
Vérifiez la pile émetteur.
Environnement perturbé (pylone électrique, murs ferrailleés...),
Prévoyez une antenné extérieure.

A la fin de sa fermeture, le portail se ré-ouvre tout seul.

Decaler légèrement la patte de fixationvantail, sens opposé au gond, en utilisant les trous oblongs.
A la fin de l'ouverture, le portail se referte tout seul.
Vérifier le cablage des vérins (voir page 23).

Autres problèmes

Pour tout autre problème ou demande de renseignement sur votre SGS, vous pouvez appeler nos conseillers de Somfy Grand Public 6 jours / 7 :® N' AZUR® 0 810 12 12 37"®Prix d'un appel local

Cellules

2400599

Les cellules permettent d'arrêter ou d'inverser le mouvement du portail en cas de détention d'obstacle.

Un jeu de cellules peut être installé. Chaque jeu de cellules est constitué :

• d'une cellule émettrice (CE),
• d'une cellule réceptrice (CR).

- Emplacement des cellules

Afin de simplifier le cablage, placez la cellule receptrice sur le pilier supporting le moteur équipé de l'électronique.

Avant de brancher les cellules,

enlevez le fil (shunt), placé

entre les bornes 3 et 4 du boitier électronique.

- Schéma de câblage pour un jeu de cellules

- Consigne de sécurité

Le bon fonctionnement des cellules doit être vérifié tous les 6 mois. Pour cela, lors de la fermeture du portail, masquez une cellule avec la main. La fermeture doit s'interrompree.

Batterie de secours

2400479

La batterie de secours assure le fonctionnement du portail en vitesse lente en cas de defaillance electrique.

Elles s'intègre et se raccorde directement dans le boitier électronique du moteur.

Attention: ne pas faire passer le cable de la batterie par dessus

l'alimentation secteur.

Autonomie : 10 cycles en continu ou 24 heures sur portail en parfait etat.
- Temps de charge avant utilisation optimum de la batterie : 48 heures de charge.
- Durée de vie de la batterie : 3 ans.

Pour une longévite optimale de la batterie, coupez l'alimentation électrique de votre portail 3 fois par an pour le faire fonctionner quelques cycles sur la batterie.

Feu orange

NON!

Le feu orange prévient de la mise en marche de la motorisation.

Il commence à clignoter 2 secondes avant la mise en mouvement du portail.

■ Contact à clé

Interphone

2400463

Digicode

2.2400581

Antenne déportede

2400472

Une antenné déportée, de plus longue portée peut remplacer l'antenne fil.

Ellese place sur le haut du pilier,elle doit etre dégagée.

Elle est raccordée au boitier électronique :

I'ame du fil en borne 1,

la tresse de masse en borne 2.

Télécommande 2 touches

2400549

Télécommande 4 touches

2400576
