Nous nous réservons le droit à tout moment, dans un souci constant d’évolution et d’amélioration de nos modèles, de leur apporter toutes modifications que nous jugerons utiles. Photos non contractuelles. ©SOMFY. GMD030110 -SOMFY SAS, capital 20.000.000 Euros, RCS Bonneville 303.970.230
Qui est Somfy ? Somfy développe, produit et commercialise des automatismes pour les ouvertures et les fermetures de la maison. Centrales d’alarme, automatismes pour stores, volets, garages et portails, tous les produits Somfy répondent à vos attentes de sécurité, confort et gain de temps au quotidien. Chez Somfy, la recherche de la qualité est un processus d’amélioration permanent. C’est sur la fiabilité de ses produits que s’est construite la renommée de Somfy, synonyme d’innovation et de maîtrise technologique dans le monde entier. Ce produit répond strictement aux dispositions et spécifications essentielles de sécurité imposées par la directive selon la norme de référence EN 60335-2-103 Juillet 2004.
Bien vous connaître, vous écouter, répondre à vos besoins, telle est l’approche de Somfy. Pour tout renseignement concernant le choix, l’achat ou l’installation de systèmes Somfy, vous pouvez demander conseil à votre magasin de bricolage ou prendre contact directement avec un conseiller Somfy qui vous guidera dans votre démarche. Info Somfy Grand Public 6 jours / 7 :
En cas de non respect de ces consignes d’installation, de graves dommages corporels ou matériels risqueraient de survenir. SOMFY ne pourrait en être tenu responsable. Ne pas laisser les enfants jouer avec les dispositifs de commandes fixes. Mettre les dispositifs de télécommande hors de portée des enfants. Si vous utilisez un interrupteur sans verrouillage***, assurez-vous que les autres personnes sont tenues à distance. Vérifiez fréquemment l’installation pour déceler tout mauvais équilibrage du portail ou tout signe d’usure. Ne pas utiliser l’appareil si une réparation ou un réglage est nécessaire. Déconnectez l’appareil de l’alimentation pendant les opérations de nettoyage ou d’autres opérations de maintenance, si l’appareil est commandé automatiquement. Avant d’installer la motorisation, vérifiez que la partie entraînée est en bon état mécanique, qu’elle est correctement équilibrée et qu’elle s’ouvre et se ferme correctement. S’assurer que les zones dangereuses (écrasement, cisaillement, coincement) entre la partie entraînée et les parties fixes environnantes dues au mouvement d’ouverture de la partie entraînée sont évitées. Garder à vue votre portail pendant le mouvement. Tout interrupteur sans verrouillage*** doit être situé en vue directe de la partie entraînée, mais éloigné des parties mobiles. Sauf s’il fonctionne avec une clé, il doit être installé à une hauteur minimale de 1,5 m et ne pas être accessible au public. Préserver une zone de dégagement de 500 mm en bout de portail lorsqu’il est complètement ouvert.
Produit utilisable dans l’Union Européenne et en Suisse.
Qui est Somfy ? Somfy développe, produit et commercialise des automatismes pour les ouvertures et les fermetures de la maison. Centrales d’alarme, automatismes pour stores, volets, garages et portails, tous les produits Somfy répondent à vos attentes de sécurité, confort et gain de temps au quotidien. Chez Somfy, la recherche de la qualité est un processus d’amélioration permanent. C’est sur la fiabilité de ses produits que s’est construite la renommée de Somfy, synonyme d’innovation et de maîtrise technologique dans le monde entier. Ce produit répond strictement aux dispositions et spécifications essentielles de sécurité imposées par la directive selon la norme de référence EN 60335-2-103 Juillet 2004.
Bien vous connaître, vous écouter, répondre à vos besoins, telle est l’approche de Somfy. Pour tout renseignement concernant le choix, l’achat ou l’installation de systèmes Somfy, vous pouvez demander conseil à votre magasin de bricolage ou prendre contact directement avec un conseiller Somfy qui vous guidera dans votre démarche. Info Somfy Grand Public 6 jours / 7 :
En cas de non respect de ces consignes d’installation, de graves dommages corporels ou matériels risqueraient de survenir. SOMFY ne pourrait en être tenu responsable. Ne pas laisser les enfants jouer avec les dispositifs de commandes fixes. Mettre les dispositifs de télécommande hors de portée des enfants. Si vous utilisez un interrupteur sans verrouillage***, assurez-vous que les autres personnes sont tenues à distance. Vérifiez fréquemment l’installation pour déceler tout mauvais équilibrage du portail ou tout signe d’usure. Ne pas utiliser l’appareil si une réparation ou un réglage est nécessaire. Déconnectez l’appareil de l’alimentation pendant les opérations de nettoyage ou d’autres opérations de maintenance, si l’appareil est commandé automatiquement. Avant d’installer la motorisation, vérifiez que la partie entraînée est en bon état mécanique, qu’elle est correctement équilibrée et qu’elle s’ouvre et se ferme correctement. S’assurer que les zones dangereuses (écrasement, cisaillement, coincement) entre la partie entraînée et les parties fixes environnantes dues au mouvement d’ouverture de la partie entraînée sont évitées. Garder à vue votre portail pendant le mouvement. Tout interrupteur sans verrouillage*** doit être situé en vue directe de la partie entraînée, mais éloigné des parties mobiles. Sauf s’il fonctionne avec une clé, il doit être installé à une hauteur minimale de 1,5 m et ne pas être accessible au public. Préserver une zone de dégagement de 500 mm en bout de portail lorsqu’il est complètement ouvert.
Produit utilisable dans l’Union Européenne et en Suisse.

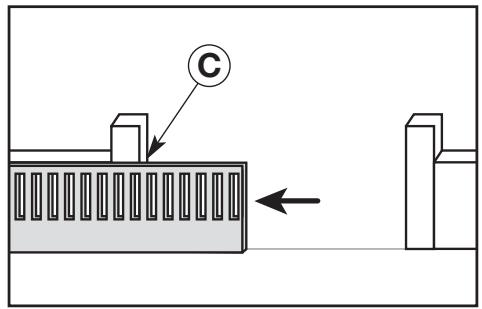

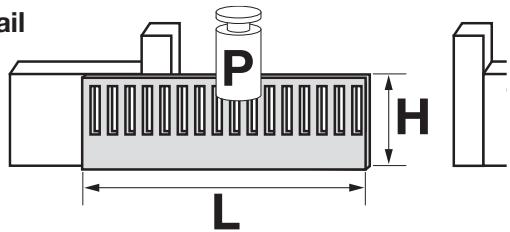

Il reste horizontal pendant toute sa course. Pour un portail barreaudé, dont les barreaux sont espacés de plus de 50 mm les uns des autres, nous vous recommandons d’installer un grillage (type 40 x 40 mm) sur toute la longueur du portail. Vous éviterez ainsi tout risque de coincement (voir repère ‘C’ ci-contre). ● Types
• Reliez deux extrémités du bâti du portail avec un câble 2 x 0,75 mm2 en cas d’utilisation de cellules photoélectriques. Prévoyez une gaine de protection Orange ICT Ø 25 mm pour le passage enterré des câbles. Si vous ne pouvez réaliser de tranchée, utilisez un passe-câble qui pourra supporter le passage des véhicules (réf. 2400484). • Prévoyez une liaison sous gaine entre les deux piliers pour le câblage des cellules. ● Alimentation
Pour fonctionner, l’ouvre-portail doit être alimenté sous 230 V - 50 Hz. La ligne électrique doit être : • Exclusivement réservée à l’ouvre-portail. • Dotée d’une protection : – par fusible ou disjoncteur calibre 10 A, – par un dispositif de type différentiel (30 mA). • Installée selon les normes de sécurité électrique en vigueur dans les pays utilisateurs. Un moyen de déconnexion omnipolaire de l’alimentation doit être prévu : • soit par un câble d’alimentation muni d’une fiche de prise de courant, • soit par un interrupteur assurant une distance de séparation des contacts d’au moins 3 mm sur chaque pôle (voir norme EN 60335-1). L’installation d’un parafoudre est conseillée (de tension résiduelle d’un maxi de 2 kV).

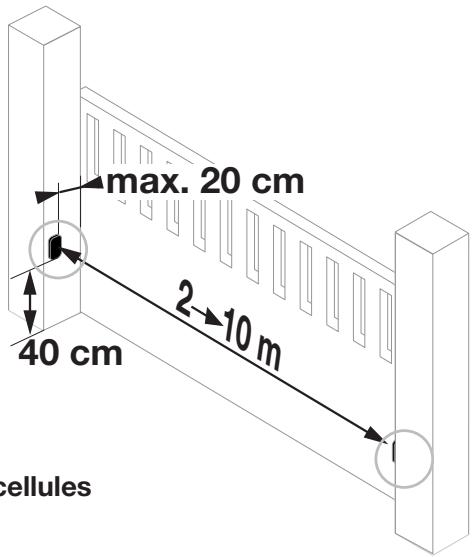

• Emplacement des cellules (voir page 24).
Pour un portail barreaudé, dont les barreaux sont espacés de plus de 50 mm les uns des autres, nous vous recommandons d’installer un grillage (type 40 x 40 mm) sur toute la longueur du portail. Vous éviterez ainsi tout risque de coincement (voir repère ‘C’ ci-contre). ● Types
• Reliez deux extrémités du bâti du portail avec un câble 2 x 0,75 mm2 en cas d’utilisation de cellules photoélectriques. Prévoyez une gaine de protection Orange ICT Ø 25 mm pour le passage enterré des câbles. Si vous ne pouvez réaliser de tranchée, utilisez un passe-câble qui pourra supporter le passage des véhicules (réf. 2400484). • Prévoyez une liaison sous gaine entre les deux piliers pour le câblage des cellules. ● Alimentation
Pour fonctionner, l’ouvre-portail doit être alimenté sous 230 V - 50 Hz. La ligne électrique doit être : • Exclusivement réservée à l’ouvre-portail. • Dotée d’une protection : – par fusible ou disjoncteur calibre 10 A, – par un dispositif de type différentiel (30 mA). • Installée selon les normes de sécurité électrique en vigueur dans les pays utilisateurs. Un moyen de déconnexion omnipolaire de l’alimentation doit être prévu : • soit par un câble d’alimentation muni d’une fiche de prise de courant, • soit par un interrupteur assurant une distance de séparation des contacts d’au moins 3 mm sur chaque pôle (voir norme EN 60335-1). L’installation d’un parafoudre est conseillée (de tension résiduelle d’un maxi de 2 kV).
• Emplacement des cellules (voir page 24).

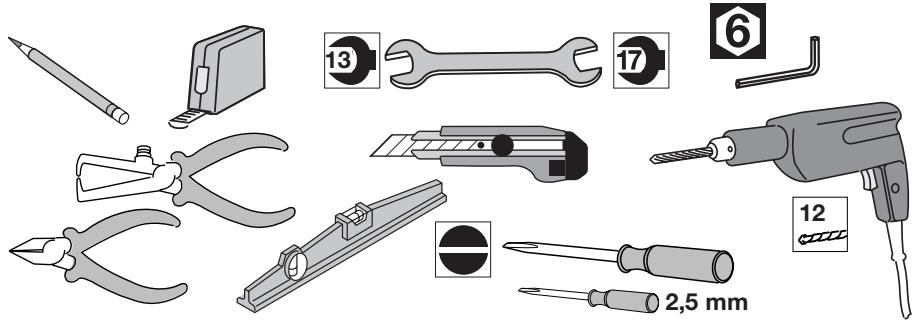

• Utilisez les outils appropriés, spécifiés page 7. • Manipulez avec précaution le système de motorisation pour éviter tout risque de blessure. • Ne vous raccordez pas au secteur ou à la batterie de secours (option) avant d’avoir terminé le processus de montage. • N’utilisez en aucun cas un nettoyage au débit d’eau haute pression.

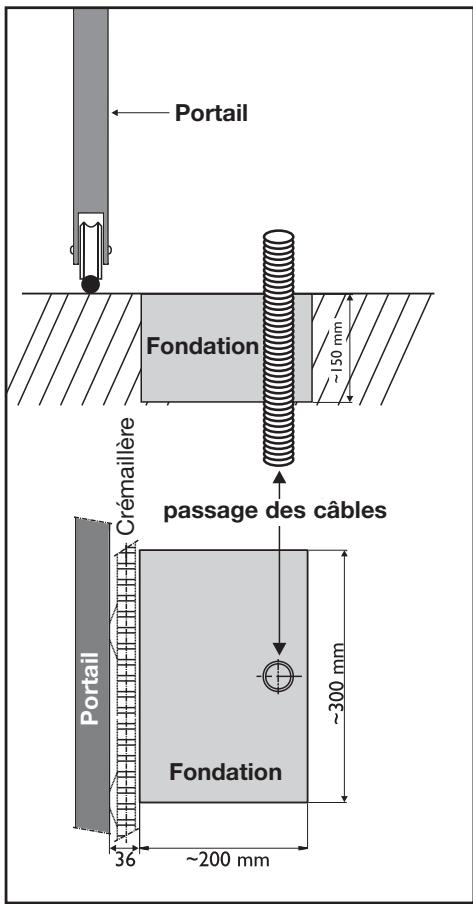

❏ Mise en place des butées. ❏ Fondations.

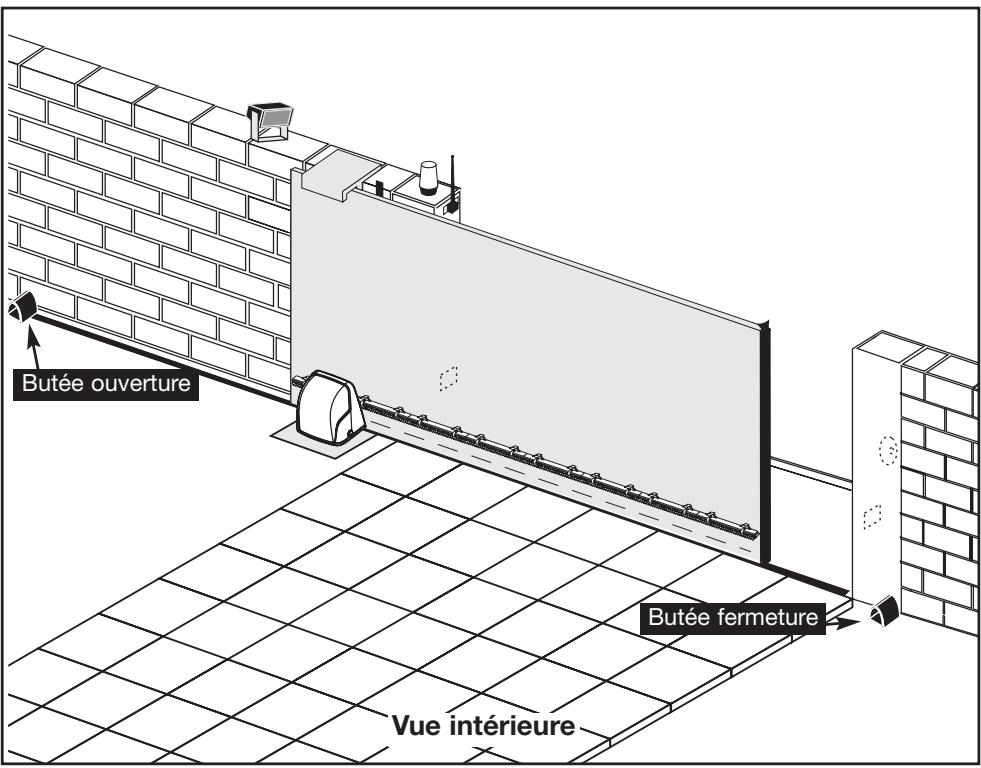

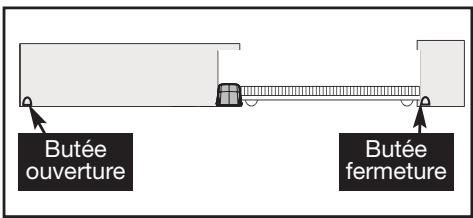

Le portail doit être arrêté par des butées fixées solidement au sol afin que la fin de course du portail soit délimitée. Butée ouverture
• Pour les opérations de perçage et de soudure, portez des lunettes spéciales et les protections adéquates. • Utilisez les outils appropriés, spécifiés page 7. • Manipulez avec précaution le système de motorisation pour éviter tout risque de blessure. • Ne vous raccordez pas au secteur ou à la batterie de secours (option) avant d’avoir terminé le processus de montage. • N’utilisez en aucun cas un nettoyage au débit d’eau haute pression.
❏ Mise en place des butées. ❏ Fondations.
Le portail doit être arrêté par des butées fixées solidement au sol afin que la fin de course du portail soit délimitée. Butée ouverture
électriques en vigueur dans le pays d’utilisation.
Réglage mécanique.

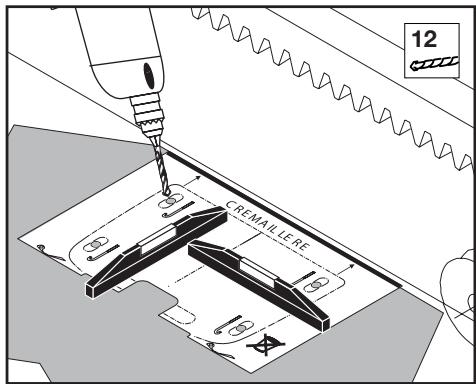

(Ø 12mm) en fonction de la nature du sol. Insérer les chevilles. Visser les tire-fond.

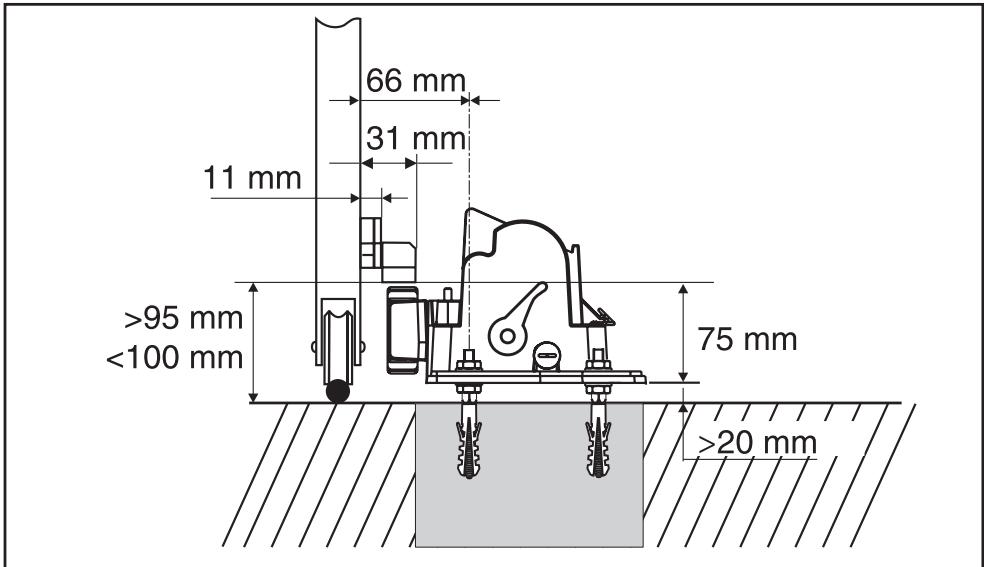

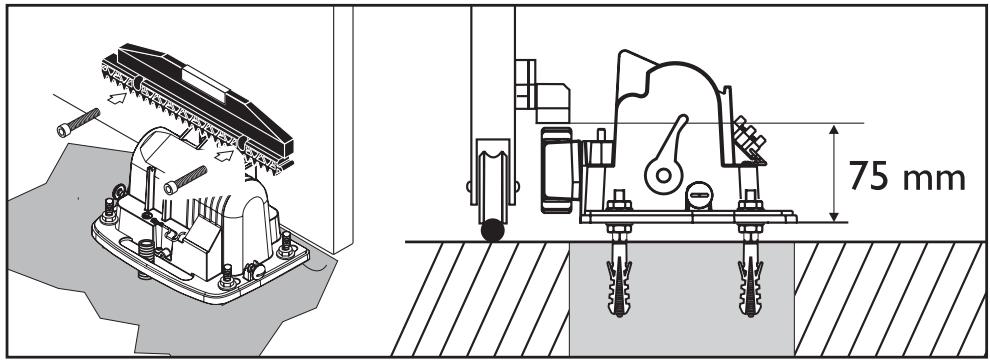

(embase du moteur) se trouve à une hauteur maximum de 25 mm au-dessus du sol. L’espace conseillé se situe entre 15 et 25 mm. Une fois positionné en hauteur par rapport au sol, fixer le SLD à l’aide des rondelles et visser les 4 écrous. Positionner le passe-fil pré-percé à l’endroit du câble.

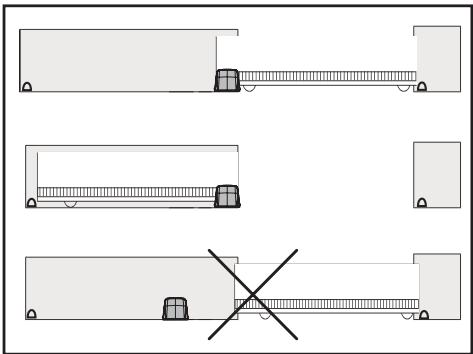

Réglage mécanique.
(Ø 12mm) en fonction de la nature du sol. Insérer les chevilles. Visser les tire-fond.
(embase du moteur) se trouve à une hauteur maximum de 25 mm au-dessus du sol. L’espace conseillé se situe entre 15 et 25 mm. Une fois positionné en hauteur par rapport au sol, fixer le SLD à l’aide des rondelles et visser les 4 écrous. Positionner le passe-fil pré-percé à l’endroit du câble.

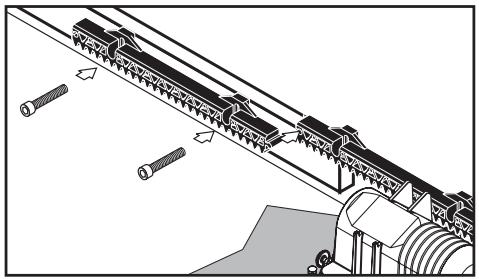

Utilisez des vis (tête CHc) ø 6 en fonction de la composition du portail (métal, bois). Fixez un premier élément de crémaillère et à l’aide d’une règle, fixer les éléments suivants.

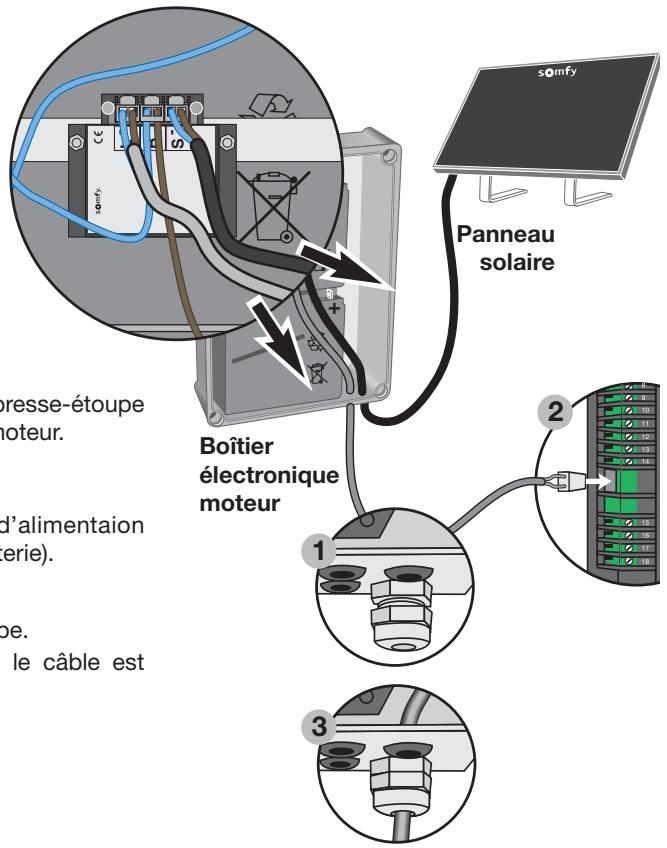

❏ Raccordement à l’alimentation électrique Raccordement à une alimentation solaire

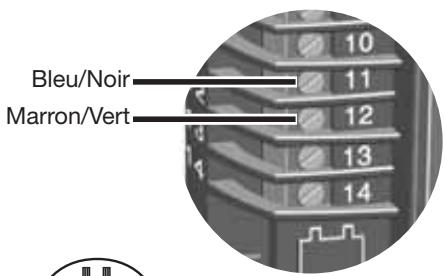

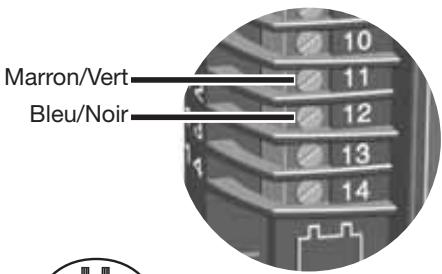

La liaison entre le moteur et le boîtier électronique doit être effectuée avant le raccordement du boîtier électronique au secteur. Raccorder le câble au boitier électronique Le moteur est toujours branché entre les bornes 11 et 12. Un ajout de morceaux de crémaillère (en option) permet la motorisation d’un portail allant jusqu’à 8m.

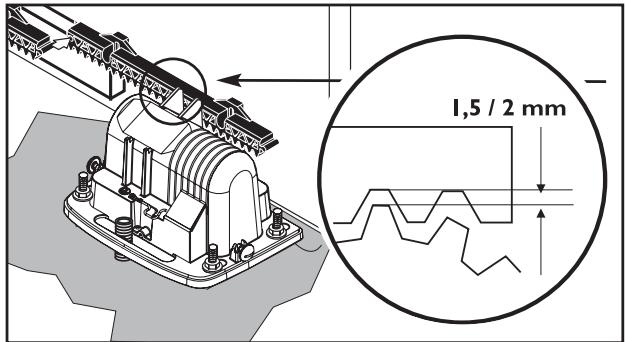

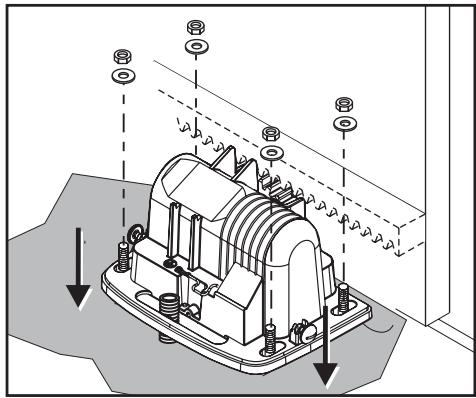

Réglez la hauteur du moteur SLD et le nivellement à l’aide des 4 écrous situés sous la bride. Réglez la crémaillère si nécessaire et serrer les écrous. Fermer le portail et verrouillez le moteur .
Utilisez des vis (tête CHc) ø 6 en fonction de la composition du portail (métal, bois). Fixez un premier élément de crémaillère et à l’aide d’une règle, fixer les éléments suivants.
❏ Raccordement à l’alimentation électrique Raccordement à une alimentation solaire
La liaison entre le moteur et le boîtier électronique doit être effectuée avant le raccordement du boîtier électronique au secteur. Raccorder le câble au boitier électronique Le moteur est toujours branché entre les bornes 11 et 12. Un ajout de morceaux de crémaillère (en option) permet la motorisation d’un portail allant jusqu’à 8m.
Réglez la hauteur du moteur SLD et le nivellement à l’aide des 4 écrous situés sous la bride. Réglez la crémaillère si nécessaire et serrer les écrous. Fermer le portail et verrouillez le moteur .
Réglage du mode automatique. Passage du mode automatique au mode séquentiel.
Votre SLD offre 2 modes de fonctionnement : Ouverture totale seule Ouverture totale systématique du portail par appui bref ou long sur la télécommande. Ouverture piétonne ou totale Ouverture partielle du portail (environ 1 m) pour l’accès aux piétons par appui bref sur la télécommande. Ouverture totale du portail par appui long sur la télécommande. 1m
Apprentissage de la course du portail. Réglage du mode automatique. Passage du mode automatique au mode séquentiel.
Votre SLD offre 2 modes de fonctionnement : Ouverture totale seule Ouverture totale systématique du portail par appui bref ou long sur la télécommande. Ouverture piétonne ou totale Ouverture partielle du portail (environ 1 m) pour l’accès aux piétons par appui bref sur la télécommande. Ouverture totale du portail par appui long sur la télécommande. 1m

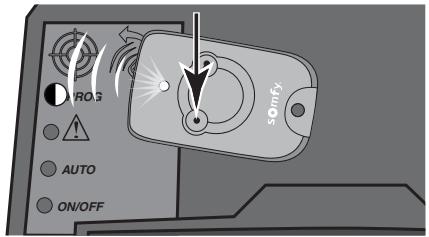

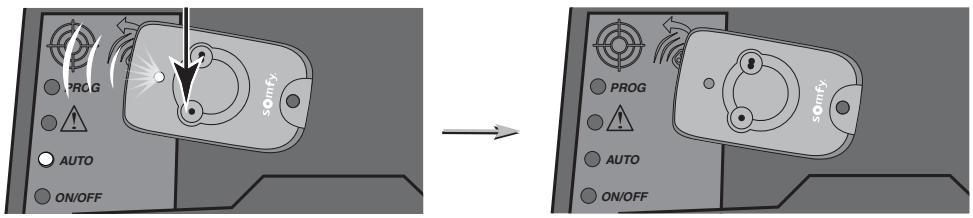

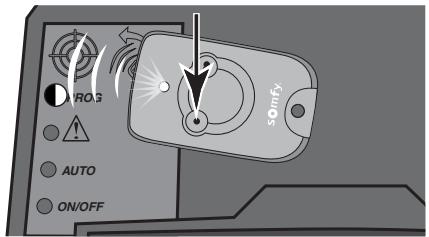

Posez la télécommande sur la cible gravée sur le capot :

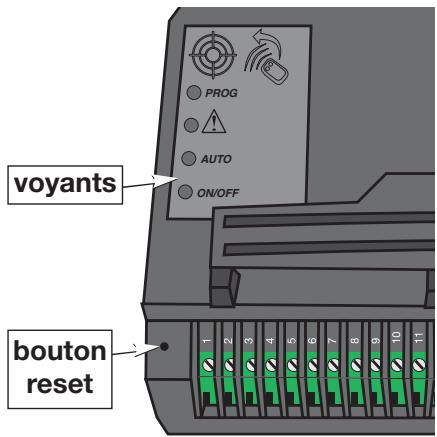

> Pendant l’appui, les quatre voyants s’allument.
A la fin du cycle de mémorisation, seuls les voyants PROG et ON/OFF sont allumés, l’électronique étant en attente de mémorisation de la course du portail.
«ouverture totale seule», il suffit d’effectuer la «mémorisation des télécommandes em ouverture totale seule» ci-dessus. La dernière mémorisation efface le précédent mode mémorisé.
> Pendant l’appui, les quatre voyants s’allument.
A la fin du cycle de mémorisation, seuls les voyants PROG et ON/OFF sont allumés, l’électronique étant en attente de mémorisation de la course du portail.
«ouverture totale seule», il suffit d’effectuer la «mémorisation des télécommandes em ouverture totale seule» ci-dessus. La dernière mémorisation efface le précédent mode mémorisé.
• Les courses nécessaires pour l’ouverture et la fermeture totale du portail avec le repérage des butées. Pour démarrer le processus de mémorisation, il faut que le portail soit fermé, se tenir à distance normale du portail et respectez les étapes suivantes :
> Après quelques secondes, le portail s’ouvre, en petite vitesse. * Si le portail ne s’ouvre pas correctement, vérifier le câblage du moteur comme indiqué ci-dessous.
• vérifier le câblage (voir page 13) et inverser les bornes si nécessaire. Après avoir inversé le câblage, il est nécessaire de recommencer la procédure d’apprentissage de la course du portail.
> Le portail se ferme.
> Le portail s’ouvre, toujours à petite vitesse.
Ce cycle doit être complet (2 ouvertures/fermetures totales non interrompues). S’il est interrompu, le processus est simplement reporté et reprendra à la prochaine ouverture commandée.
> Le voyant AUTO est éteint.
Cette mémorisation permet par la suite de détecter tout effort anormal sur la motorisation. • Les courses nécessaires pour l’ouverture et la fermeture totale du portail avec le repérage des butées. Pour démarrer le processus de mémorisation, il faut que le portail soit fermé, se tenir à distance normale du portail et respectez les étapes suivantes :
> Après quelques secondes, le portail s’ouvre, en petite vitesse. * Si le portail ne s’ouvre pas correctement, vérifier le câblage du moteur comme indiqué ci-dessous.
• vérifier le câblage (voir page 13) et inverser les bornes si nécessaire. Après avoir inversé le câblage, il est nécessaire de recommencer la procédure d’apprentissage de la course du portail.
> Le portail se ferme.
> Le portail s’ouvre, toujours à petite vitesse.
Ce cycle doit être complet (2 ouvertures/fermetures totales non interrompues). S’il est interrompu, le processus est simplement reporté et reprendra à la prochaine ouverture commandée.
> Le voyant AUTO est éteint.

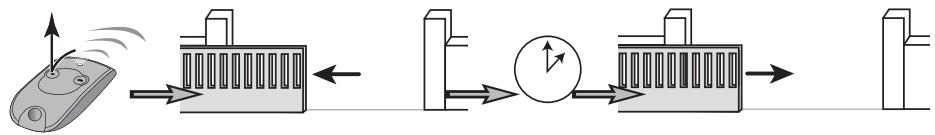

- Attendez le temps de la temporisation souhaitée. - Lancez un ordre de fermeture par un nouvel appui (bref ou long) sur la télécommande. > Le portail se referme. > Le voyant AUTO reste allumé en permanence.
❏ Passage du mode automatique au mode séquentiel
• Appuyez sur une touche de la télécommande jusqu’à ce que le voyant AUTO s’éteigne. > Le mode séquentiel est actif.
- Lancez un ordre de fermeture par un nouvel appui (bref ou long) sur la télécommande. > Le portail se referme. > Le voyant AUTO reste allumé en permanence.
❏ Passage du mode automatique au mode séquentiel
• Appuyez sur une touche de la télécommande jusqu’à ce que le voyant AUTO s’éteigne. > Le mode séquentiel est actif.
La durée de la pile généralement constatée est de 2 ans. Les piles usagées seront retournées au distributeur ou jetées dans une déchetterie.
Vérifiez le câble d’alimentation. Vérifiez le fusible.
Pour votre sécurité, ces opérations devront se faire hors tension. Même si une coupure secteur intervient l’alimentation peut être rétablie à tout moment.
Ce signal indique un défaut cellules. Vérifiez l’alignement des cellules. Vérifiez l’alimentation des cellules. Vérifiez la présence des cellules en mode automatique. Vérifiez que la tension de la lampe correspond à l'alimentation (230V ou 24V en solaire)

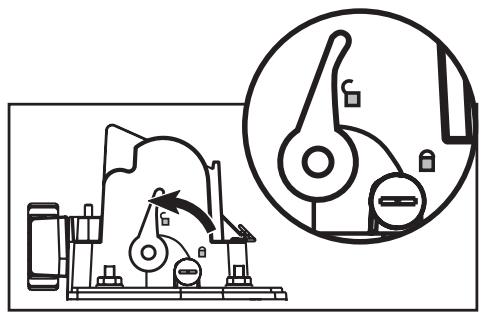

Vérifiez le raccordement sur l’électronique. Vérifiez la position de la manette de verrouillage du moteur. Vérifiez le câblage du moteur, inversez si nécessaire (voir page 13). ● La portée des télécommandes est réduite.
, le portail peut être manœuvré manuellement en cas de panne électrique. Le portail est alors totalement libre, manipulez-le avec précaution.
La manette doit être en position verrouillée .

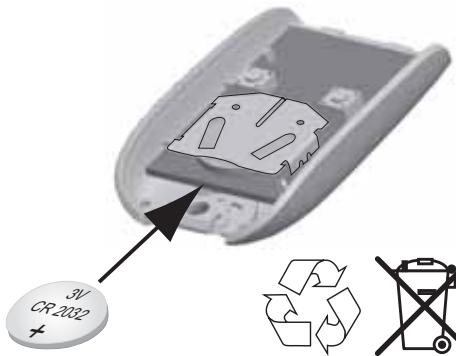

■ Changement de la pile
La durée de la pile généralement constatée est de 2 ans. Les piles usagées seront retournées au distributeur ou jetées dans une déchetterie.
Vérifiez le câble d’alimentation. Vérifiez le fusible.
Pour votre sécurité, ces opérations devront se faire hors tension. Même si une coupure secteur intervient l’alimentation peut être rétablie à tout moment.
Ce signal indique un défaut cellules. Vérifiez l’alignement des cellules. Vérifiez l’alimentation des cellules. Vérifiez la présence des cellules en mode automatique. Vérifiez que la tension de la lampe correspond à l'alimentation (230V ou 24V en solaire)
Vérifiez le raccordement sur l’électronique. Vérifiez la position de la manette de verrouillage du moteur. Vérifiez le câblage du moteur, inversez si nécessaire (voir page 13). ● La portée des télécommandes est réduite.
, le portail peut être manœuvré manuellement en cas de panne électrique. Le portail est alors totalement libre, manipulez-le avec précaution.
La manette doit être en position verrouillée .

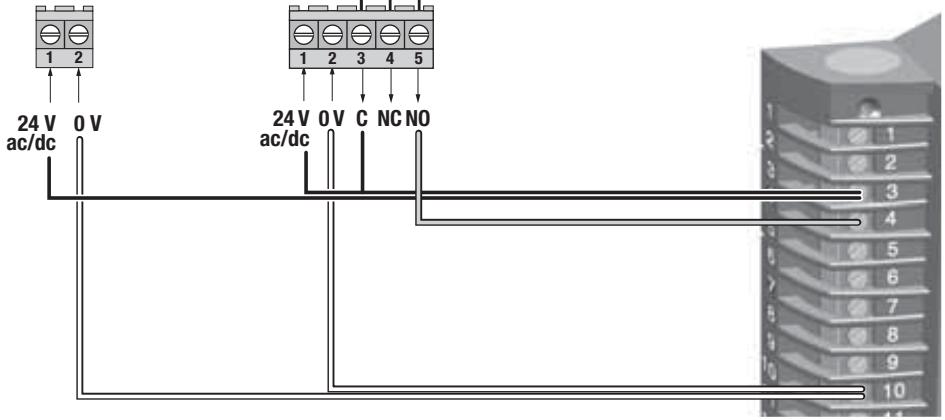

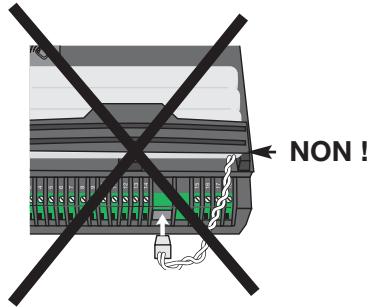

Elle s’intègre et se raccorde directement dans le boîtier électronique du moteur.

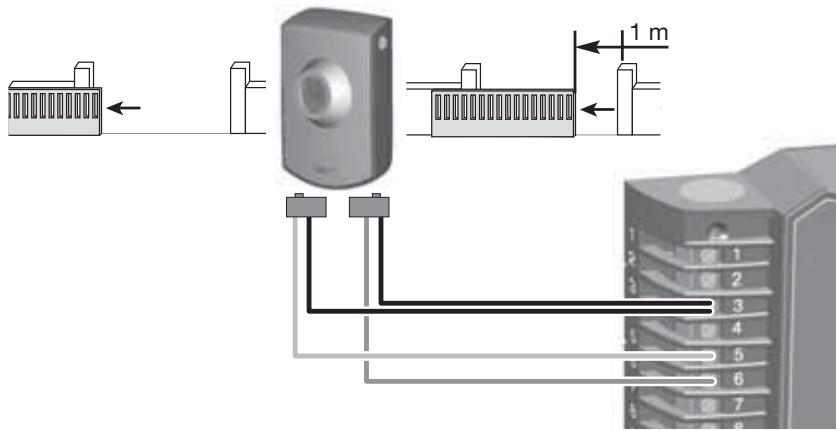

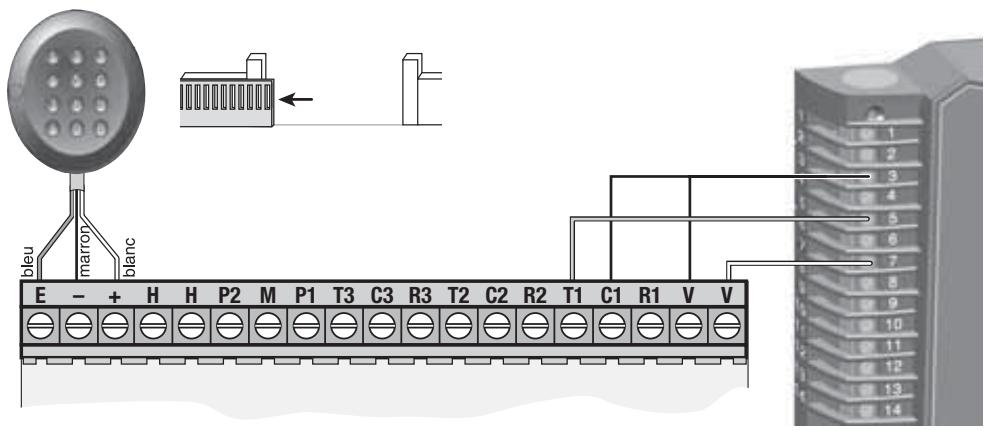

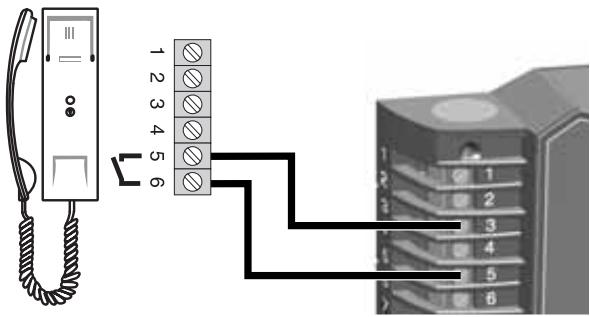

Avant de brancher les cellules, enlevez le fil (shunt), placé entre les bornes 3 et 4 du boîtier électronique.
Pour une longévité optimale de la batterie, coupez l’alimentation électrique de votre portail 3 fois par an pour le faire fonctionner quelques cycles sur la batterie.
Elle s’intègre et se raccorde directement dans le boîtier électronique du moteur.
Avant de brancher les cellules, enlevez le fil (shunt), placé entre les bornes 3 et 4 du boîtier électronique.
Pour une longévité optimale de la batterie, coupez l’alimentation électrique de votre portail 3 fois par an pour le faire fonctionner quelques cycles sur la batterie.
Elle est raccordée au boîtier électronique : l’âme du fil en borne 1, la tresse de masse en borne 2.
