THERMOSUNIS - Motorisierung von Rollläden und Jalousien SOMFY - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG THERMOSUNIS SOMFY

Sicherheitshinweise 3

Allgemein 4

Artikelnummer 4

Technische Daten 4

Lieferumfang 4

Produktkomponenten 5

Betriebsartenschalter 6

Funktion der Betriebsarten. 7

Befestigung des Sensors 8

Einschalten des Sensors 9

Einlernen des Sensors 10

Löschen des Sensors 11

Schwellenwert einstellen 12

Demo Mode 13

Batterie 14

Batteriewechsel 14

Umschaltung US (Jalousie) / EU Mode 15

Fehlerbehebung. 16

Um die einwandfreie Funktion des Produktes nutzen zu konnen,lesen Sie diese Gebrauchsanleitungitte genau durch.

Technische Änderungen bleiben vorbehalten.

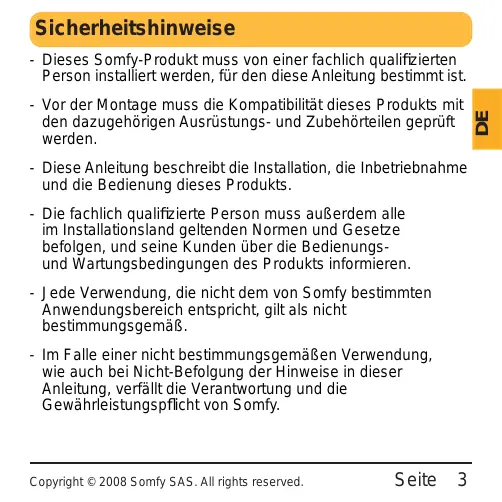

Sicherheitshinweise

• Dieses Somfy-Produkt muss von einer fachlich qualifizierten Person installiert werden, für den diese Anleitung bestimmt ist.
• Vor der Montage muss die Kompatibilität theses Produkte mit den dazugehörigen Ausrüstungs- und Zubehörteilen geprüft werden.
• These Anleitung beschreiben die Installation, die Inbetriebnahme und die Bedienung these Produkte.
  Die fachlich qualifizierte Person muss außer dem alle im Installationsland geltenden Normen und Gesetze befolgen, und seine Kunden über die Bedienungs- und Wartungsbedingungen des Produkts informieren.
• Jede Verwendung, die nicht dem von Somfy bestimmten Anwendungsbereich entspricht, gilt als nicht bestimmungsgemäß.
• Im Falle einer nicht bestimmungsgemäßen Verwendung, wie auch bei Nicht-Befolgung der Hinweise in dieser Anleitung, verfüllt die Verantwortung und die Gewährleistungspflicht von Somfy.

Allgemein

Der Sensor ist ein Funksensor zur Ansteuerung von elektrisch betriebenen Rolläden, Innenzajousien und Markisen in Abhängigkeit der Sonneneinstrahlung und Innentemporatur*. Er ist kompatibel mit SOMFY RTS-Funkantrieben und RTS-Funkempfängern und kann in mehreren Antrieben und Empfängern eingelemt werden.

*Nur bei Thermosunis Indoor Wirefree RTS

Articlelummer Sunis Indoor Wirefree RTS: 9013707

Artikelnummer Therosunis Indoor Wirefree RTS: 9013708

Technische Daten:

Frequenz	433, 42 MHz	Schutzklasse	III
Batterietyp	CR 2430	Temperaturbe-reich	0°-+60°C(32°F - 140°F)
Schutzart	IP 31

Lieferumfang:

1	Themosunis Indoor Wirefree RTS oder Sunis Indoor Wirefree RTS
1	Saugnapf zur Befestigung am Fenster / Fensterbank
1	Gebrauchsanleitung

Produktkomponenten

1 Abdeckung vorne
2 Sonnensensor
3 Abdeckung hinten
4 Lichteinfallzone
5 Saugnapf
6 Batteriehalter + Batterie
7 Platinenträger

8 LED Sonne
9 Einstellung Schwellenwert Sonne
10 Programmiertaste (PROG)
11 LED Temperatur
12 Einstellung Schwellenwert Temperatur
13 Funktionsschalter*
14 Mode Taste
15 Automatik AUS/EIN

* nur bei Thermosunis

Funktionsschalter nur bei Thermosunis

Für eine optimale Anwendung des Sensors wahlen Sie eine der folgenden drei Funktionen.

Hinweis: Der Sensor Sunis Indoor Wirefree hat nur die Funktion 1. Es ist keine Einstellung möglich

Anwendung	1	2	3
Ein einzelnr Rolladen	X
Ein Sensor für mehrere Rolläden, Markisen		X
Innensonnenschutz, ein Sensor für mehrere Antriebe			X

Legende :

Obere Endlage
Untere Endlage
Position des Sensors

myLieblingsposition ("my")

Funktionsbeschreibung nur bei Thermosunis

Temperatur ist kleiner als der Schwellenwert Sonnenautomatik AUS
Temperatur ist länger als der Schwellenwert Sonnenautomatik AN

	Funktion 1	Funktion 2	Funktion 3
Sonne	Ist der Schwellenwert Sonne für 5 min. (Demo Mode 5 sec.) übersritten, fahr der Behang bis zum Sensor und gibtihn wieder frei.	Ist der Schwellenwert Sonne für 5 min. (Demo Mode 5 sec.) übersritten, fahr der Behang bis zur Lieblingssposition ("my").	Ist der Schwellenwert Sonne für 5 min. (Demo Mode 5 sec.) übersritten, fahr der Behang bis zur untere Endlage.
Keine Sonne	Ist der Schwellenwert Sonne für max. 30 min. (Demo Mode 30 sec.) unterscriitten, fahr der Behang bis zur oberen Endlage. Wind der Schwellwert während der Bewegung erneut übersritten, stoppt der Behang max. 1 mal.	Ist der Schwellenwert Sonne für max. 30 min. (Demo Mode 30 sec.) unterscriitten, fahr der Behang bis zur oberen Endlage.	Ist der Schwellenwert Sonne für max. 30 min. (Demo Mode 30 sec.) unterscriitten, fahr der Behang bis zur Lieblingssposition ("my")

Hinweis: Wird der Sensor durch einen manuellen oder zeitlichen AB-Befehl verdeckt, ist die Sonnenautomat akdetiviert.

Befestigung des Sensors

Befestigen Sie den Sensor mittels Saugnapf auf der Innenseite der Fensterscheibe oder Innen auf der Fensterbank:

Dm● Bei Schalterstellung _y unterhalb der "my" Position (Lieblingsposition).
- Bei Schalterstellung, unterhalb der gewünschten Schattenposition des Rolladens
- Bei Schalterstellung, my zwischen die Fensterscheibe und der Innjalousie.

Sonnensensor Richtung außen

Einschalten des Sensors

OFF
AUS	Sonneautomatik aktiv ≈ LED 1 leuchtet ca. 5 sec.	Sonne- und Temperatur-automatik aktiv ≈ LED 1 leuchtet ca. 5 sec.

• Nur bei Thermosunis

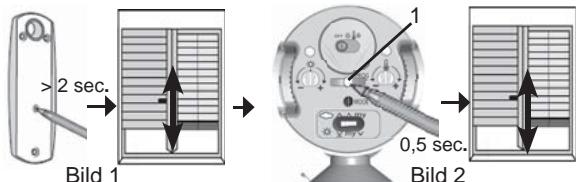

Einlernen des Sensors

A) RTS-Funkantrieb/-Empfänger in Lernbereitschaft bringen.

• Programmiertaste am Funksender oder Funkempfänger für ca 2 sec. drücken, ^® Gebrauchsanleitung des Funksenders/Funk-empfängers
  kurze Auf-/Ab-Bewegung des Behanges. Bild 1

B) Sensor einlernen (muss eingeschaltet sein, oder

• Programmiertaste (1) am Sensor kurz (0,5 sec.) drucken.
  kurze Auf-/Ab-Bewegung des Behanges. Bild 2
  der Sensor ist betriebsbereit.

Hinweis: Soll der Sensor in mehrere RTS-Funkantriebe

oder Funkempfänger eingelernet werden, wiederholen Sie die Punkte A und B für jeder RTS-Funkantrleb oder Funkempfänger.

Löschen des Sensors

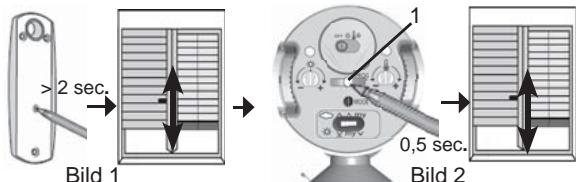

Sensor löschen (muss eingeschaltet sein)

• Den RTS-Funkantrieb/-Empfänger in Lernbereitschaft bringen (siehe Punkt A Seite 10).
• Programmiertaste (1) am Sensor kurz (0,5 sec.) drucken.

kurze Auf-/Ab-Bewegung des Behanges. Bild 2
der Sensor ist gelöscht.

Schwellenwert / J. einstellen

Hinweis: Bei eingeschaltetem Sensor ist die Einstellung des Schwellenwertes immer möglich.

Während des Drehens der Potentiometer (2,3^*) bleiben die LEDs an. Wird das Drehen der Potentiometer fur ca. 15 sec. unterbrochen oder beendet, gehen die LEDs aus.

• Drucken Sie kurz die Mode (1)Taste
• Potentiometer Sonne (2) bzw. Temperatur (3^*) im Uhrzeigersinn bis zum Endanschlag (+) drehen.

LED Sonne (4) bzw. Temperatur (5^*) leuchtet / blinkt "rot".

• Potentiometer Sonne (2) bzw. Temperatur (3^) langsam gegen den Uhrzeugersinn (-) drehen, bis die LED (Sonne bzw. Temperatur) von "rot" auf grün" wechselt.
  Der aktuelle Helligkeitswert/Temperaturwert* ist als Schwellenwert (Wert, ab dem eine Aktion ausgeführrt wird) eingestellt.

• Nur bei Thermosunis

Demo Mode

Der Demo Mode kann für Demonstrationszwecke, sowie für die Einstellung des Schwellwertes genutzt werden, da sich die Reaktionszeiten verkurzen.

Die LEDs (2,3^*) blinken fur ca.30 sec.
Der Demo Mode ist aktiv.

Mode Taste (1) nochmals länger 2 sec. drucken.

Die LEDs (2,3^*) leuchten konstant.
Der Benutzer Mode ist aktiv.

Mode Tastes kurz (0,5 sec.) drucken.
Anzeige der aktuellen Einstellung

Hinweis: Wird im Demo Mode keine Taste betätig, schaltet der Sensor nach 3 min. automatisch in den Benutzer-Modus um.

Wird im Demo - oder im Benutzer Mode das Potentiometer Sonne (4) gegen den Uhrzeitigersinn auf Anschlag gedreht (-), wird Sonne simuliert. Der Behang fahr in dieunte Endlage bzw. in die "my"-Position und verbleibt mort.

• Nur bei Thermosunis

Batterie

Typ:CR 2430

DE

Anzeige Batterie verbraucht: LEDs Sonne und Temperatur* leuchten orange

• Nur bei Thermosunis

Batteriewechsel:

Führer Sie den Batteriewechsel ohne Werkzeug durch.

Zerstörungsgefahr.

Umschaltung EU/US Mode nur bei Thermosunis

Werkseinstellung: US Mode

Mode Umschaltung

• Betriebsartenschalter auf Mode 2 (1) oder Mode 3 (2) stellen.
• Sensor ausschalten (OFF).
  Die Mode Taste (3) ca. 2 sec beim Einsatzen gedrück halten.

US EU LED Sonne von rot auf grün
EU US LED Sonne von grün auf rot

Hinweis: Falls eine Fehlfunktion in der Bewegung

auftritt:

Der Empfänger und der Sensor müssen im gleichen Jalousie Modus (EU/US) eingestellt sein.

siehe Gebrauchsanleitung des Empfängers.

Hinweis: Der Sunis Indoor Wirefree RTS arbeitet nur

in der Betriebsart Mode 1

Fehlerbehebung

Fehler	Ursache	Behebung
Behang - reagiert nicht auf Sonne und/oder Temperatur	Sensor ist ausgeschaltet	Sensor einschalten „Seite 9
	Sensor ist nicht eingelernet	Sensor einlernen „Seite 10
	Schwellenwerte falsch eingestellt	Schwellenwerte neu einstehen „Seite 12
	Batterie ist leer	Batterie tauschen „Seite 14
	Lichtsensorabdeckung ist verschmutzt	Abdeckung reinigen „Seite 5
	Sensor ist an falscher Position angebracht	Sensor neu positionieren „Seite 8
- reagiert zu oft	Sensor ist im Demo Modus	Sensor in den Normalbe-trieb umschaften „Seite 13
- reagiert falsch	Helle Lichtquelle scheint auf den Sensor	Lichtquelle ausschalten, neuen Standort wahren
- reagiert nicht auf Sonne oder fahrthur nur in eine Richtung	Am Antrieb ist keine Lieblingssposition ("my") eingelernet.	'my'-position, einlernen ("jeweilige Gebrauchsan-leitung), oder schalten Sie den Sensor in die Betriebsart Mode 1 um.

Für weitere Fragen wenden Sie sichitte an ihren Fachhändler oder unsere Service Hotline Seite 62,63
