FOIRE AUX QUESTIONS - Q8722-E AXIS

Comment installer la caméra Axis Q8722-E ?

Fixez le support mural fourni, connectez le câble Ethernet (PoE+) ou l’alimentation 24 V, puis suivez l’assistant de configuration via le navigateur web. Consultez le manuel pour les détails de montage.

Comment accéder au flux vidéo de la caméra ?

Utilisez un navigateur web avec l’adresse IP de la caméra, ou l’application AXIS Companion. Les identifiants par défaut sont 'root' et le mot de passe défini lors de la première connexion.

Peut-on utiliser la caméra sans enregistreur ?

Oui, elle dispose d’un slot microSD pour l’enregistrement local. Vous pouvez aussi enregistrer sur un NAS ou un serveur FTP.

Comment configurer la détection de mouvement ?

Dans l’interface web, allez dans 'Paramètres' > 'Détection de mouvement'. Définissez des zones et sensibilités, puis associez des actions comme l’envoi d’e-mail ou l’enregistrement.

La caméra est-elle résistante aux intempéries ?

Oui, elle possède les indices IP66 (protégée contre la poussière et les jets d’eau) et IK10 (résistance aux chocs). Elle fonctionne de -40°C à +50°C.

Comment réinitialiser la caméra aux paramètres d’usine ?

Maintenez le bouton de réinitialisation (situé sous le cache) enfoncé pendant 10 secondes. Les voyants clignotent pour confirmer. Tous les réglages seront effacés.

Quelle est la portée du zoom optique ?

Le zoom optique 30x permet de voir des détails jusqu’à plusieurs centaines de mètres, selon les conditions. Par exemple, reconnaître une plaque d’immatriculation jusqu’à 100 m en pleine journée.

Comment mettre à jour le firmware ?

Téléchargez le dernier firmware sur le site Axis. Dans l’interface, allez dans 'Maintenance' > 'Mise à jour firmware' et sélectionnez le fichier. Ne coupez pas l’alimentation pendant la mise à jour.

La caméra prend-elle en charge le suivi automatique ?

Oui, via la fonction Auto-tracking. Activez-la dans les paramètres PTZ : la caméra suit automatiquement les cibles en mouvement dans son champ de vision.

Où trouver les pièces détachées ou faire réparer la caméra ?

Contactez le support Axis ou un revendeur agréé. Les pièces comme le bloc optique, le moteur PTZ ou le boîtier sont disponibles. La réparation est possible par des techniciens qualifiés.

MODE D'EMPLOI Q8722-E AXIS

Lisez attentivement le présent Guide d'installation avant d'installer le produit Axis. Conservez le Guide d'installation pour une utilisation ultérieure.

ATTENTION

- Risque de pincement. Ne pas toucher le produit pendant le mouvement.

AVIS

• Conservez le produit Axis dans un environnement sec et aéré.
• Évitez d'exposer le produit Axis aux vibrations, aux chocs ou à une forte pression. N'installez pas le produit sur un support instable, ou des surfaces ou des murs instables ou vibrants, car cela pourrait l'endommager.
• N'utilisez que les outils applicables pour installer le produit Axis ; une force excessive pourrait endommager le produit.
• Ne pas orienter l'objectif de la caméra thermique vers le soleil ou autre source de radiation haute intensité car cela pourrait endommager le capteur.
• Pour le nettoyage, n'utilisez ni produits chimiques, ni substances caustiques ou aérosols. Utilisez un chiffon humide pour le nettoyage.
• N'utilisez que des accessoires conformes aux caractéristiques techniques du produit. Ceux-ci peuvent être fournis par Axis ou par un fournisseur tiers.
• Utilisez uniquement des pièces de rechange fournies ou recommandées par Axis.
• Ne tentez pas de réparer le produit vous-même, contactez Axis ou votre revendeur Axis pour toute réparation.

Important

• Ce produit Axis doit être utilisé conformément aux lois et réglementations locales en vigueur.
• Ne pas installer la caméra près d'une source de chaleur car les variations de températures pourrait affecter la qualité de l'image thermique.
• Le produit Axis doit être installé par un professionnel qualifié. Veuillez vous conformer aux règlements nationaux et locaux relatifs à l'installation.

Transport

AVIS

- Pour transporter le produit Axis et éviter de l'endommager, utilisez l'emballage d'origine ou un emballage équivalent.

Remplacement des piles

Ce produit Axis nécessite une pile au lithium CR2032 de 3,0 V pour l'alimentation de son horloge en temps réel interne. Dans des conditions normales d'utilisation, cette pile est censée durer au moins 5 ans. Si la pile est faible, le fonctionnement de l'horloge en temps réel peut être affecté et entraîner sa réinitialisation à chaque mise sous tension. Un message enregistré apparaît lorsque la pile doit être remplacée. Ne remplacez la pile qu'en cas de nécessité !

Si la pile doit être remplacée, veuillez contacter www.axis.com/techsup pour obtenir de l'aide.

⚠ AVERTISSEMENT

- Jetez les piles usagées conformément aux consignes du fabricant.

AVIS

• Le remplacement incorrect de la pile peut entraîner un risque d'explosion.
• Remplacez la pile par une pile identique ou équivalente uniquement, en respectant les recommandations du fabricant.

AXIS Q87-E Guide d'installation

Ce guide d'installation vous explique comment installer une double caméra réseau PTZ AXIS Q8721-E ou AXIS Q8722-E sur votre réseau. Pour tous les autres aspects liés à l'utilisation de ce produit, veuillez consulter le Manuel de l'utilisateur, disponible sur www.axis.com

Procédure d'installation

1. Vérification du contenu de l'emballage par rapport à la liste ci-dessous.
2. Aperçu du matériel. Voir page 25.

3. Installation du matériel.

4. Installez le bloc d'alimentation (vendu séparément), voir page 26.

5. Installez le support (vendu séparément), voir page 27.
6. Attachez la base sur le support, voir page 29.
7. Attachez la double caméra réseau PTZ Q87-E à la base, voir page 32.

8. Installez les illuminateurs (vendus séparément), voir page 35.
   • Installer les contrepoids, voir page 33.

9. Configuration. Voir page 36.

10. Accès au flux de données vidéo. Voir page 37.

1 Contenu de la boîte

Élément Modèles/variantes/remarques
Double caméra réseau PTZ AXIS	S Q8721-E, comprend l'AXIS Q1755 et l'AXIS Q1921AXIS Q8722-E, comprend l'AXIS Q1755 et l'AXIS Q1922Unité de contrôle de panorama/inclinaison et moteurPare-soleil
Base Base pour double caméra	réseau PTZ
Contrepoids Contrepoids pour	équilibrer l'unité de contrôle de panorama/inclinaison (lorsque vous n'utilisez pas d'illuminateurs)
Accessoires de montage Kit de	montage du pare-soleilKit de montage de la base
CD CD d'installation et de logiciel de gestion
Documentations imprimés AXIS	S Q87-E Guide d'installation (ce document)Document de garantie AxisÉtiquettes de numéro de série supplémentaires (x2)
Accessoires nécessaires	Bloc d'alimentation (230 V/120 V CA) avec capteur jour/nuit intégré (vendu séparément)Support mural ou une colonne de support (vendu séparément)
Accessoires en option Montage	d'angle, montage sur mâtIlluminateurs à infrarougeMoniteur d'installation AXISConsultez le site www.axis.com pour plus d'informations sur les accessoires disponibles
Outils nécessaires (non inclus)	Pince à sertir RJ45Jeu de clés AllenEnsemble à cliquetPerceuse pour percer des trous dans la surface de montageFrein filet Loctite 243®

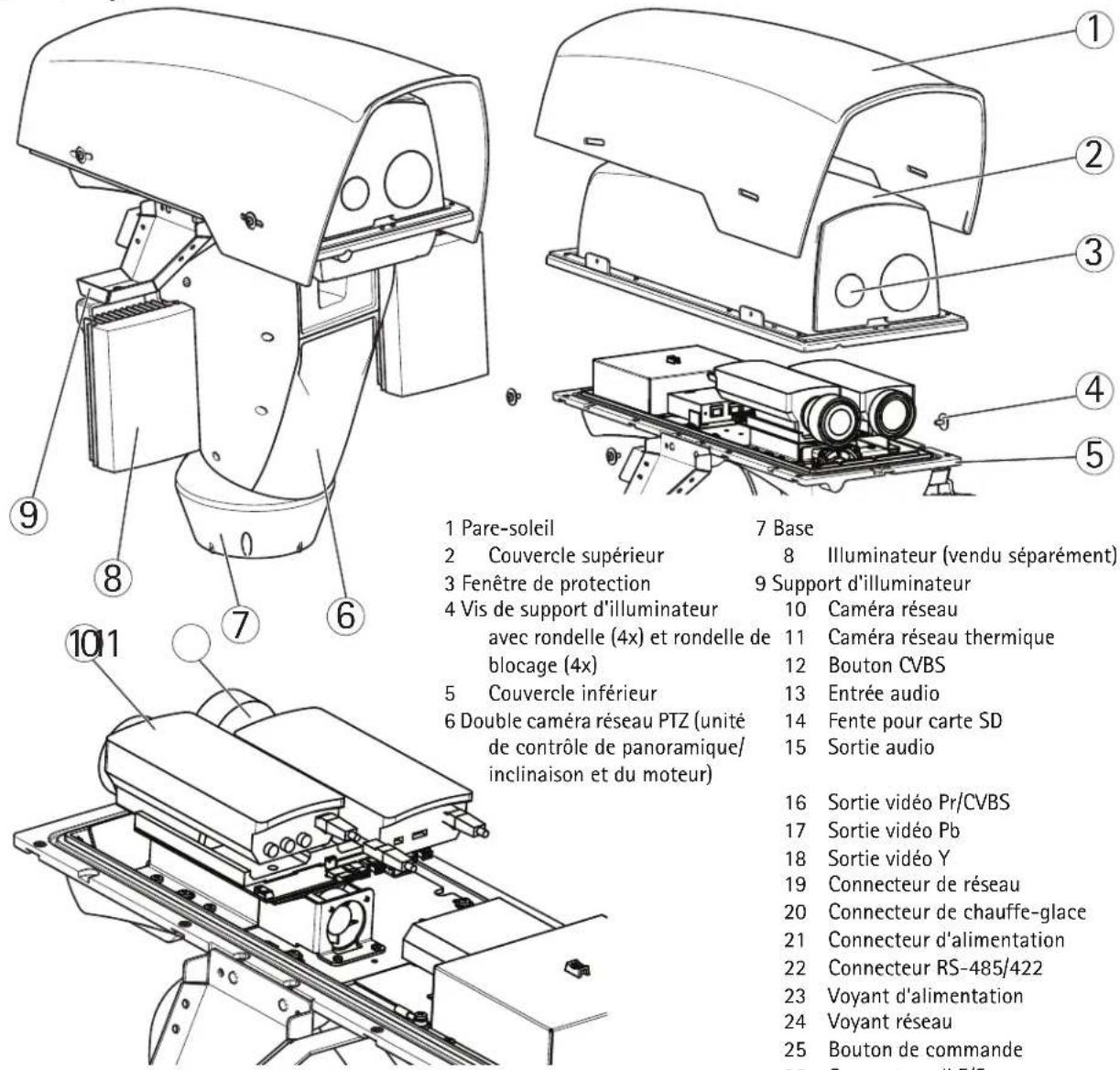

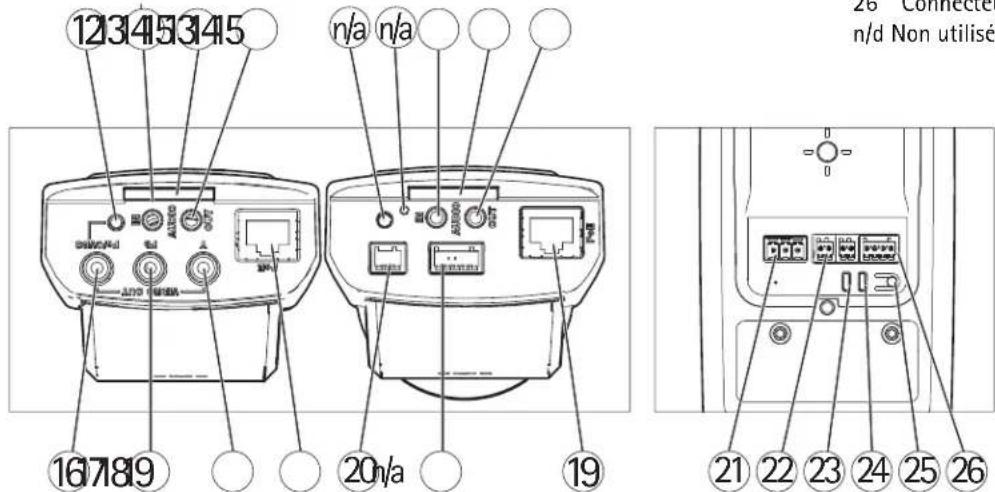

② Aperçu du matériel

3 Installer le matériel

Pour plus d'informations sur les connecteurs des caméras, le comportements des LEDs, etc., voir les manuels d'utilisation respectifs.

Installez le bloc d'alimentation (vendu séparément)

▲ AVERTISSEMENT

L'alimentation secteur doit être débranchée pendant l'installation.

AVIS

Le bloc d'alimentation spécifié avec le produit doit être utilisé. L'utilisation de tout autre bloc d'alimentation annulera la garantie et pourrait exposer l'appareil à des risques.

⚠ AVERTISSEMENT

Le capteur jour/nuit est fixé au bloc d'alimentation (vendu séparément). Si vous utilisez le capteur jour/nuit, placez le bloc d'alimentation de sorte que le capteur puisse suivre les changements de lumière du jour.

1. Installez le bloc d'alimentation selon les instructions fournies avec le bloc d'alimentation.

Installez le support (vendu séparément)

1. Préparez un mur, un parapet ou un mât pour l'installation du support sélectionné (vendu séparément). Consultez le site www.axis.com pour plus d'informations sur les accessoires de montage disponibles.
2. Acheminez les câbles de réseau, d'alimentation et, le cas échéant, d'illuminateur à travers le support. Laisser environ 50 cm (11.8") de câble pour la connection à la base.

AVIS

En raison des réglementations locales ou des conditions environnementales et électriques dans lesquelles le produit est utilisé, un câble réseau blindé (STP) peut être approprié ou nécessaire. Les câbles réseau acheminés dans des environnements extérieurs ou similaires doivent être blindés (STP) et conçus pour cet usage spécifique. Assurez-vous que le commutateur réseau est convenablement mis à la terre. Voir Electromagnetic Compatibility (EMC) pour les exigences réglementaires.

1 Câbles réseau, d'alimentation et d'illuminateur
2 Support mural
3 Support colonne

1. Installez le support sélectionné. Assurez-vous que les vis et les chevilles sont adaptées au matériau (bois, métal, placoplâtre, pierre). Assurez-vous que le support est bien fixé et que le matériau est suffisamment solide pour supporter un poids de 35 kg (77,2 lb.).

Important

• Assemblez le produit en position verticale. Ne pas installer le produit à l'envers.
• Lorsque vous fixez le support sur une surface en béton, utilisez les goujons avec un couple nominal de torsion de ≥ 300 dN.

• Lorsque vous fixez le support sur une surface métallique, utilisez des vis d'un diamètre d'au moins 8 mm.

• Montez les vis, les rondelles et les joints à vis.

• Placez le joint dans sa position.

Attachez la base sur le support

1. Retirez le sachet déshydratant, qui est placé dans la base.
2. Assurez-vous que le joint est en place.

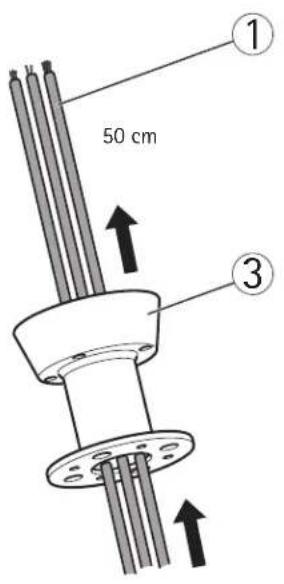

3. Acheminez le câble de réseau, d'alimentation et, le cas échéant, d'illuminateurs, grâce à leurs presse-étoupes dans la base.

Important

Les presse-étoupes conviennent à des câbles d'un diamètre de 5 mm - 10 mm. Pour les câbles de diamètre 3 mm - 7 mm, utiliser les joints de rechange fournis.

1. Visser les bouchons de presse-étoupe fermement.

AVIS

Il est important de serrer les bouchons de presse-étoupe afin de maintenir l'indice de protection IP des produits.

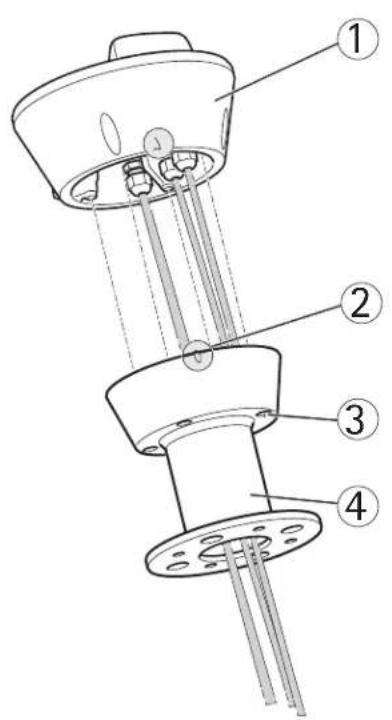

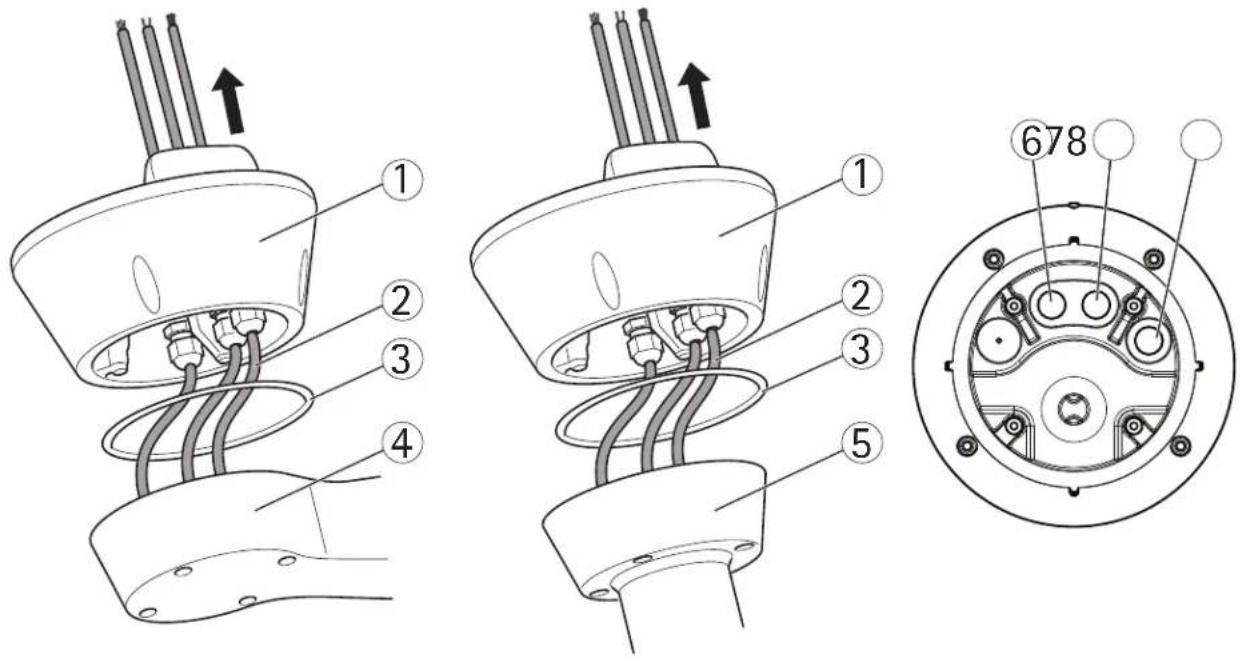

1 Base 5 Support colonne
2 Câbles réseau, d'alimentation et d'illuminateur
3 Joint 8 Câble réseau
4 Support mural

6 Câble d'alimentation (24 V CA)

7 Câble d'illuminateur

1. Fixez la base sur le support et serrez les vis (couple de 4 Nm).

AVIS

Appliquez du frein filet Loctite 243 ^® sur les vis.

Important

La base peut être fixée sur le support en quatre positions différentes. Utilisez les indicateurs d'alignement sur les différentes unités pour trouver une position appropriée qui permet d'accéder à la carte de configuration, qui peut être ouvert pour un accès facile au connecteur réseau; voir l'illustration à la page 31. Ceci est utile pour le dépannage ou pour connecter un Moniteur d'installation Axis. Les commutateurs DIP sont configurés avec le bon protocole PTZ dans l'usine et n'ont pas besoin d'être changés.

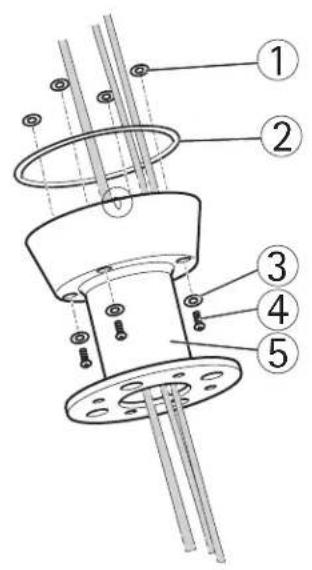

1 Base
2 Témoin d'alignement
3 V i s ( 4 x )
4 Support colonne
5 Support mural

1. Le cas échéant, raccordez le câble d'illuminateur au connecteur (ALARMES et 1) sur la base.
2. En utilisant un outil de sertissage RJ45, dénudez et sertissez le câble réseau conformément aux instructions du fabricant.
3. Branchez le câble réseau sur le connecteur réseau situé sur la base.

AVIS

Le bloc d'alimentation spécifié avec le produit doit être utilisé. L'utilisation de tout autre bloc alimentation annulera la garantie et pourrait exposer l'appareil à des risques.

1. Branchez le câble d'alimentation 24 V CA au connecteur d'alimentation sur la base. Assurez-vous que le fil de terre vert/jaune est connecté à la broche du milieu. Pour faciliter l'installation, il est possible de retirer le connecteur de la carte et de le monter quand les câbles sont correctement connectés.

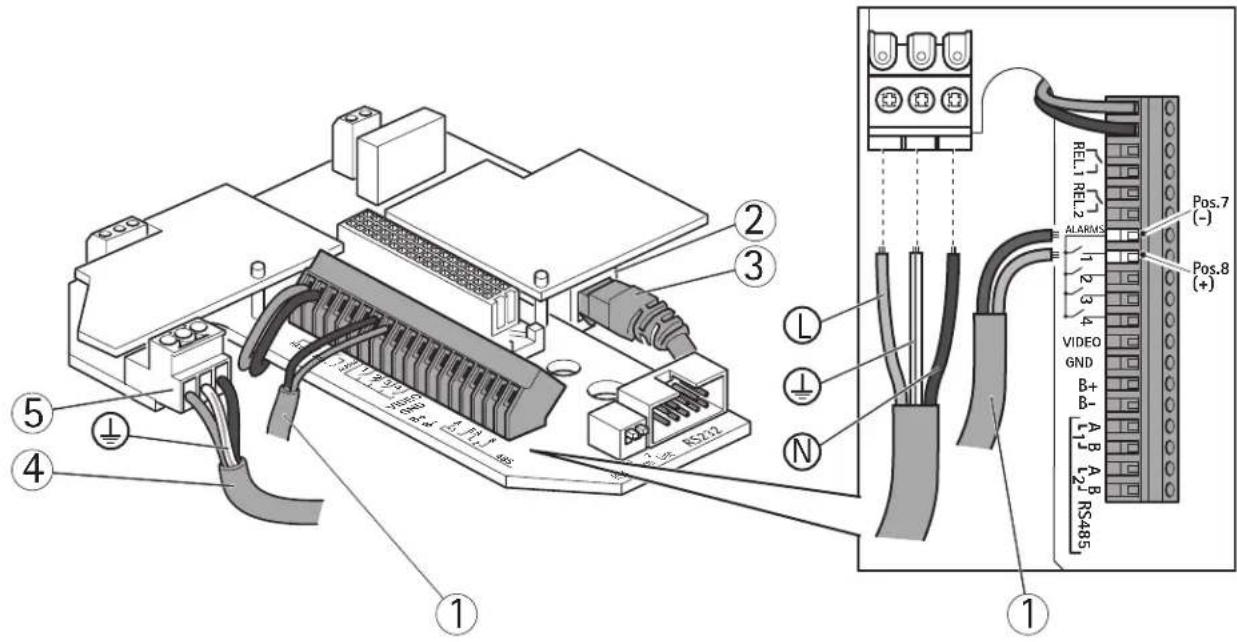

1 Câble d'illuminateur 4
Câble d'alimentation (24 V CA, bleu - L, vert/jaune - ± marron - N)
2 Connecteur de réseau 5 Câble d'alimentation (24 V CA)
3 Câble réseau

Attachez la double caméra réseau PTZ Q87-E à la base

1. Assurez-vous que le joint est en place.
2. Retirez le pare-soleil, qui est placé sur mais pas attaché, du capot supérieur.

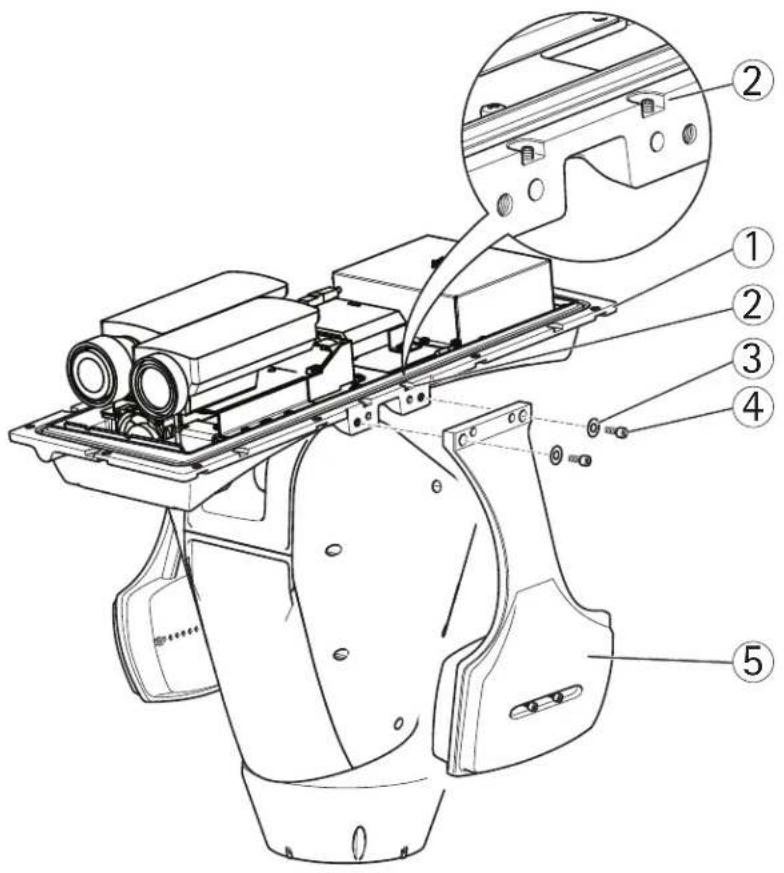

3. Fixez l'unité de contrôle de panorama/inclinaison, le moteur et l'ensemble de caméras sur la base et serrer les vis (couple de 4 Nm).

AVIS

Utilisez les indicateurs d'alignement pour aligner les unités. Un alignement incorrect peut causer des dommages aux composants.

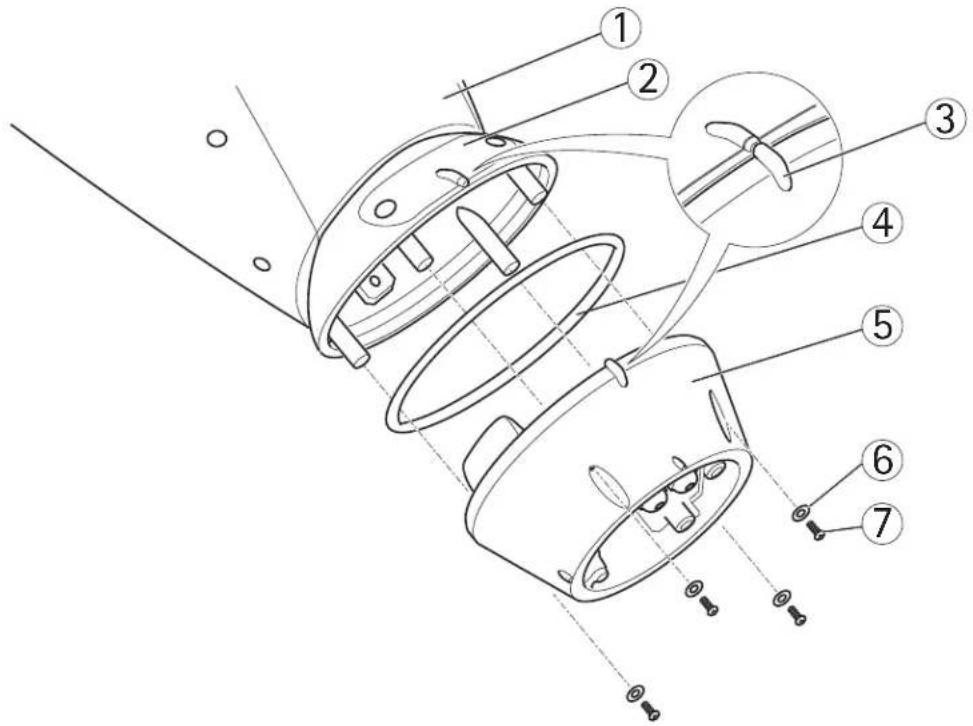

1 Contrôle de l'unité de panorama/ 4 J o i n t inclinaison et du moteur 5 B a s e
2 Couvercle de la carte de configuration 6 Rondelle (4x)
3 Témoins d'alignement 7 Vis (4x)

1. Orientez la double caméra réseau PTZ vers le point d'intérêt et faites la mise au point de la caméra réseau thermique si nécessaire, voir Réglage de la mise au point de l'AXIS Q1921/AXIS Q1922, sur la page 37. Voir Accès au flux de données vidéo, sur la page 37 et le CD du logiciel d'installation et de gestion de l'information sur la façon de visualiser le flux vidéo.
2. Installez les contrepoids, voir Installer les contrepoids, sur la page 33 ou installez les illuminateurs sélectionnés (vendu séparément), voir page 35. Des illuminateurs LED infrarouge sont disponibles comme accessoires, visitez le site www.axis.com pour plus d'informations disponibles sur les illuminateurs.

AVIS

Soit des contrepoids soit des illuminateurs doivent être installés. Toute autre méthode d'installation annulera la garantie et pourrait exposer l'unité à des risques.

Installer les contrepoids

1. Dévissez les vis du couvercle inférieur et retirez le couvercle supérieur, voir l'illustration à la page 34.
2. Fixez les contrepoids sur le couvercle inférieur en utilisant les vis et rondelles fournies (couple 4 Nm).

AVIS

Appliquez du frein filet Loctite 243 ^® sur les vis.

1. Fixez les contrepoids à l'aide des vis sans tête fournies (couple 4 Nm).

1 Couvercle inférieur
2 Vis sans tête (4x)
3 Rondelle (4x)
4 V i s ( 4 x )
5 Contrepoids (2x)

1. Fixez le couvercle supérieur au couvercle inférieur. Assurez-vous de serrer diagonalement les vis opposées du couvercle inférieur de quelques tours à la fois jusqu'à ce que toutes soient bien serrées (couple 4 Nm). Cela permettra de garantir que le joint du couvercle inférieur est compressé de façon régulière.
2. Fixez le pare-soleil sur le capot supérieur.
3. Desserrez les vis de fixation du contrepoids et ajustez la position des poids dans la position souhaitée. Les positions des poids doivent être identiques.

Note :L'unité panoramique/inclinaison doit rester équilibrée pour que la fonction panorama/inclinaison fonctionne correctement. Vérifiez l'équilibre en balançant légèrement le boîtier.

1. Retirez la protection en plastique de la fenêtre de protection.

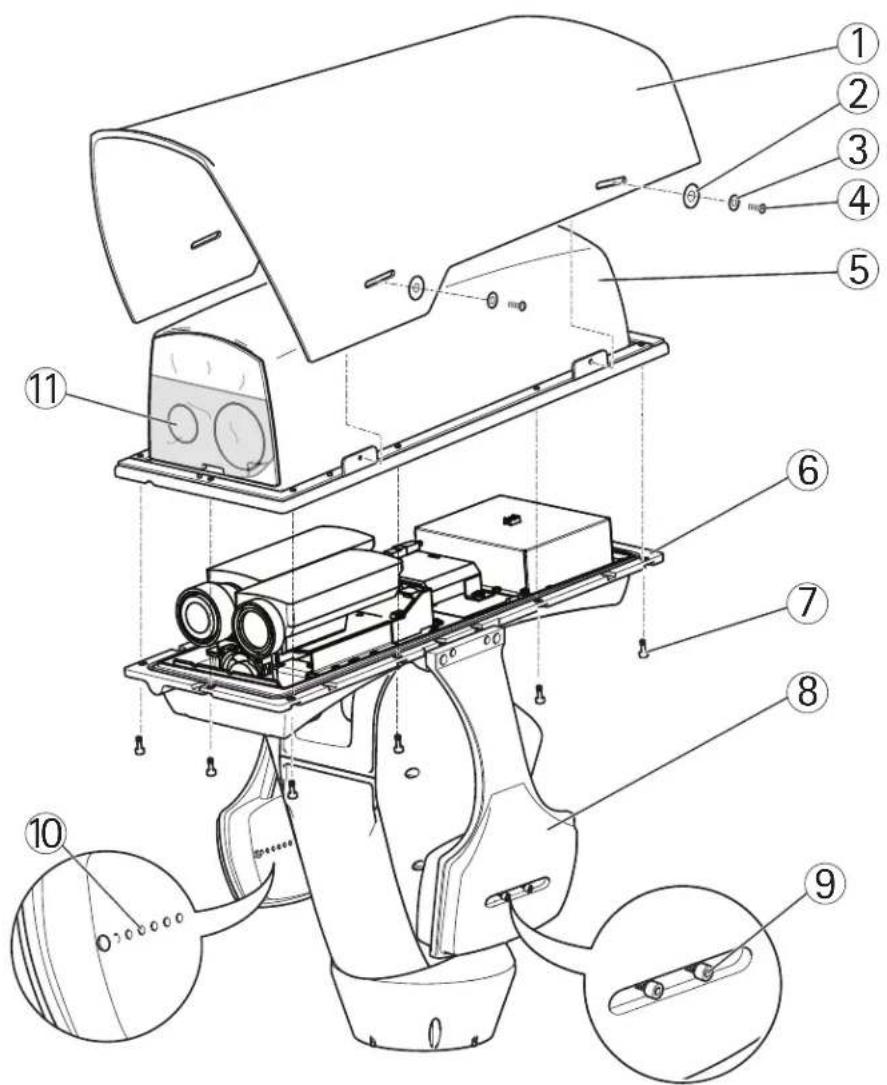

1 Pare-soleil 7 Vis du couvercle inférieur (10x)
2 Rondelle (4x) 8 Contrepoids
3 Rondelle de blocage (4x) 9 Vis de blocage du contrepoids
4 Vis du pare-soleil (4x) 10 Trous de positionnement
5 Couvercle supérieur 11 Protection plastique
6 Couvercle inférieur

1. Branchez l'alimentation secteur. L'unité de contrôle panoramique/inclinaison commencera à tourner et les caméras se mettront en marche environ 30 secondes plus tard. Par temps froid, il pourrait y avoir un retard en raison du processus de dégivrage, voir Capteur jour/nuit, sur la page 36.

ATTENTION

Risque de pincement. Ne touchez pas le produit alors qu'il est en mouvement.

Installez les illuminateurs (vendus séparément)

Consultez le Guide d'installation fourni avec les illuminateurs pour obtenir des instructions sur la façon d'installer les illuminateurs (vendu séparément).

Vidéo composite (Option AXIS Q1755)

Pour plus d'informations sur comment brancher l'entrée/sortie vidéo composite, voir AXIS Q1755 le Manuel de l'utilisateur.

4 Configuration

Pour plus d'informations sur la façon d'attribuer une adresse IP et d'avoir accès au produit, voir Accès au flux de données vidéo, sur la page 37 et le CD d'installation et de gestion.

PTZ

La fonctionnalité PTZ est contrôlée par la caméra réseau. Les commandes PTZ seront disponibles à partir de la page d' image en direct dans les pages Web de la caméra réseau après l'activation de la fonctionnalité PTZ. Voir le Manuel d'utilisation, disponible à l'adresse www.axis.com

Capteur jour/nuit

Le capteur jour/nuit est fixé au bloc d'alimentation (vendu séparément).

Le produit est configuré en usine pour une performance optimale dans une gamme de conditions. Cependant, les paramètres peuvent être ajustés en fonction des conditions spécifiques sur site.

Pour régler la sensibilité du capteur jour/nuit, tournez le potentiomètre jusqu'à ce qu'il atteigne le seuil souhaité. Tournez le potentiomètre vers la droite pour augmenter le seuil et avancez l'interrupteur en mode nuit. Tournez le potentiomètre vers la gauche pour diminuer le seuil et retardez l'interrupteur en mode nuit. Le passage en mode nuit activera les illuminateurs (vendus séparément).

Dégivrage

Le processus de dégivrage automatique du produit commence lorsque la température de l'air est inférieure à 0 °C (32 °F) requérant que le produit soit sous tension. Le processus de dégivrage assure que le produit fonctionne correctement même à basses températures. La période de dégivrage dure 90 minutes et pendant cette période, les deux caméras sont éteintes.

5 Accès au flux de données vidéo

Utilisez les outils fournis sur le CD d'installation et de logiciel de gestion pour attribuer une adresse IP, configurez le mot de passe et accédez au flux vidéo. Ces informations sont également disponibles sur les pages d'assistance technique de www.axis.com/techsup

Réglage de la mise au point de l'AXIS Q1921/AXIS Q1922

Si nécessaire, suivez les instructions suivantes pour la mise au point de la caméra réseau thermique :

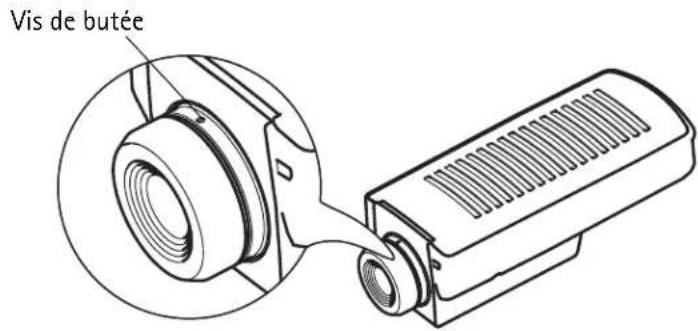

1. Dévissez la vis de butée de la lentille à l'aide d'un tournevis à fente de 1,8 mm.

1. Procédez à la mise au point de la caméra pour la distance requise. Consultez le tableau ci-après pour les distances de mise au point recommandées, afin d'obtenir la mise au point optimale autant pour la mise au point approximative que pour la mise au point fixe.

Camera et objectif 35 mm	60 mm
AXIS Q1921	22 m (72 pi) 60 m	(200 pi)
AXIS Q1922	33 m (110 pi) 90 m	(300 pi)

1. Fixez la vis de butée.

Note

La caméra réseau a une lentille avec une mise au point automatique et ne peut pas être réglée manuellement.

Rétablissement des paramètres d'usine par défaut

Procédez comme suit pour rétablir tous les paramètres d'usine par défaut, y compris l'adresse IP :

1. Mettez la caméra hors tension.
2. Maintenez le bouton de commande enfoncé et remettez la caméra sous tension.
3. Appuyez sur le bouton de commande jusqu'à ce que l'indicateur d'état passe à l'orange (cela peut prendre jusqu'à 15 secondes).
4. Relâchez le bouton de commande. Lorsque le voyant d'état émet une lumière verte (ce qui peut prendre jusqu'à 1 minute), les paramètres par défaut de la caméra ont été rétablis.
5. Attribuez à nouveau l'adresse IP.

Il est également possible de rétablir les paramètres d'origine usine par défaut à partir de l'interface Web. Pour plus d'informations, reportez-vous à l'aide en ligne ou au manuel de l'utilisateur.

Dépannage

Ce tableau s'applique aux unités de panoramique/inclinaison et d'appareils d'illumination seulement. Pour le dépannage des caméras réseau, consultez les Manuels d'utilisation respectifs.

⚠ AVERTISSEMENT

Débranchez l'alimentation secteur avant d'effectuer tout type de procédure de maintenance.

Le produit ne fonctionne pas	Assurez-vous que toutes les connexions sont correctes.
Le produit ne bouge pas	Assurez-vous que le câble d'alimentation est intact et correctement connecté.
	Le panorama/inclinaison est désactivé pendant le processus de dégivrage, voir Dégivrage, sur la page 36.
Le produit se déplace, mais ne répond plus aux commandes	Vérifiez que la fonction PTZ est activée, voir PTZ, sur la page 36.
	Assurez-vous que le câble RS-485 est intact et correctement connecté.
Les illuminateurs ne s'allument pas lorsqu'on passe du jour à la nuit.	Assurez-vous que toutes les connexions sont correctes.
	Assurez-vous que le capteur jour/nuit est positionné de sorte qu'il peut suivre les changements de la lumière du jour.
	Réglez le potentiomètre, voir Capteur jour/nuit, sur la page 36.

Caractéristiques techniques

Pour les spécifications techniques des caméras sur IP, consultez les manuels d'utilisation respectifs.

Fonction/groupe É	Élement Caractéristiques
Caméra Modèle AXIS	Q8721-E, inclus AXIS Q1755 et AXIS Q1921AXIS Q8722-E, inclus AXIS Q1755 et AXIS Q1922
Général Panoramique/inclinaison	Panoramique : 360° infini, 0,1° - 20°/sInclinaison : +45° à -20°, 0.1° à 20°/s
	Protocole Pelco D
	Précision prédéfinie 0,02°
	Boîtier Boîtier en aluminium, pare-soleil ABS PMMACertifié IP66Couleur : Ral 9002
	Voyant d'alimentation 24 V CA 50/60 Hz, 200 W fourni par le bloc d'alimentation (vendu séparément) 230/120 V CA 50/60 Hz avec capteur jour/nuit intégré
	Conditions d'utilisation de -30 °C à 45 °C (de -22 °F à 113 °F)Humidité 10% à 100% HR (avec condensation)
	Agréments EN 55022 Class A, EN 55024, EN 61000-6-1, EN 61000-6-2FCC Partie 15 Sous-partie B Classe A démontrée par la conformité aux normes EN 55022ICES-003 Class A démontrée par la conformité à la norme EN 55022C-tick AS/NZS CISPR 22 démontrée par la conformité à la norme EN 55022EN 61000-3-2, EN 61000-3-3EN 60950-1, EN 60950-22IEC/EN 60529 IP66
	Poids 28,5 kg (63 lb.)
	Accessoires inclus CD d'installation et de logiciel de gestionDécodeur Windows licence pour 1 utilisateur
	Accessoires nécessaires Bloc d'alimentation (230 V/120 V CA) avec capteur jour/nuit intégré (vendu séparément)Support mural ou une colonne de support (vendu séparément)
	Accessoires en option Montage en angle et sur mâtIllumination IRMoniteur d'installationAXIS Camera Station et le logiciel de gestion vidéo des partenaires de développement d'applications Axis.

Pour obtenir plus de renseignements

Consultez le site www.axis.com/techsup pour vérifier si des mises à jour des logiciels sont disponibles pour votre caméra Axis. Pour voir la version du logiciel actuellement installée, voir Configuration > À propos.

Visitez le centre d'apprentissage en ligne d'Axis sur le site www.axis.com/academy pour en savoir plus sur les formations, les webinaires, les tutoriels et les guides.

Garantie

Pour plus d'informations sur la garantie des produits Axis et des informations générales relatives à celle-ci merci de consulter le site www.axis.com/warranty

1. Fissare la vite d'arresto.

Nota
