FREEROLL RTS - Motorisation de stores SOMFY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur de commande et de sécurité pour porte de garage enroulable
Marque	SOMFY
Modèle	FREEROLL RTS
Alimentation	220-240 Vca / 50 Hz
Fusible	T6.3AH 250V
Puissance moteur max	230 Vca, 5 A
Fréquence radio	RTS 433,42 MHz
Nombre de canaux mémorisables	36
Température de fonctionnement	-20 à +70 °C
Éclairage intégré	Oui, max 25 W (type E14)
Alimentation télécommande	Pile Lithium CR2430 3V
Alimentation barre palpeuse	4 piles Lithium CR2032
Autonomie barre palpeuse	5 ans (2 cycles/jour à 25°C)
Fonctions de sécurité	Détection d'obstacle, anti-lift, cellules reflex (option), alarme intrusion (option)
Indicateurs LED	ROUGE, VERT, ORANGE pour statut porte et obstacles
Entretien	Vérifier la détection d'obstacle tous les 6 mois
Nettoyage	Couper l'alimentation avant nettoyage ; utiliser un chiffon doux et sec
Périphériques compatibles	Keytis RTS, Bouton pouvoir RTS, Digicode RTS, Feu orange, Cellules reflex, Interrupteur à clé, Buzzer Alarme
Manoeuvre de secours	Intégrée au moteur RDO CSI (système à commande de secours)
Normes	EN 13241-1, EN 12453, directive 1999/5/CE
Usage	Résidentiel, intérieur du garage

FOIRE AUX QUESTIONS - FREEROLL RTS SOMFY

Comment savoir si la porte est en fin de course haute ?

La LED extérieure du récepteur affiche un VERT FIXE lorsque la porte atteint la fin de course haute.

Que faire si la LED clignote en ROUGE rapide ?

Un clignotement ROUGE RAPIDE indique une détection d'obstacle par les cellules reflex. Vérifiez qu'aucun objet ne bloque le faisceau entre les cellules.

Comment tester la détection d'obstacle ?

Placez un obstacle d'au moins 50 mm de haut sur le sol et commandez la fermeture. La porte doit s'arrêter et se réouvrir partiellement. Effectuez ce test tous les 6 mois.

Quelle ampoule utiliser pour l'éclairage intégré ?

Utilisez exclusivement une ampoule 230 V, 25 W maxi, de type E14.

Comment changer les piles de la télécommande ?

Ouvrez le boîtier et remplacez la pile par une 3V CR2430. Respectez la polarité.

Que faire en cas de panne de courant ?

Le moteur RDO CSI intègre une manoeuvre de secours manuelle pour ouvrir ou fermer la porte sans électricité. Consultez la notice pour son utilisation.

Comment arrêter l'alarme buzzer ?

Appuyez sur un bouton d'une télécommande appairée au système. L'alarme s'arrêtera immédiatement.

Puis-je ajouter des cellules reflex ?

Oui, les cellules reflex sont un périphérique optionnel compatible. Elles empêchent la fermeture en cas d'obstacle et améliorent la sécurité.

À quelle fréquence vérifier les dispositifs de sécurité ?

Vérifiez le bon fonctionnement de la détection d'obstacle et des cellules reflex tous les 6 mois.

Que signifie une LED ORANGE clignotante ?

Un clignotement ORANGE indique une détection d'obstacle par la barre palpeuse. La porte s'est arrêtée ou réouverte.

MODE D'EMPLOI FREEROLL RTS SOMFY

Récepteur de commande et de sécurité pour portes de garage enroulables

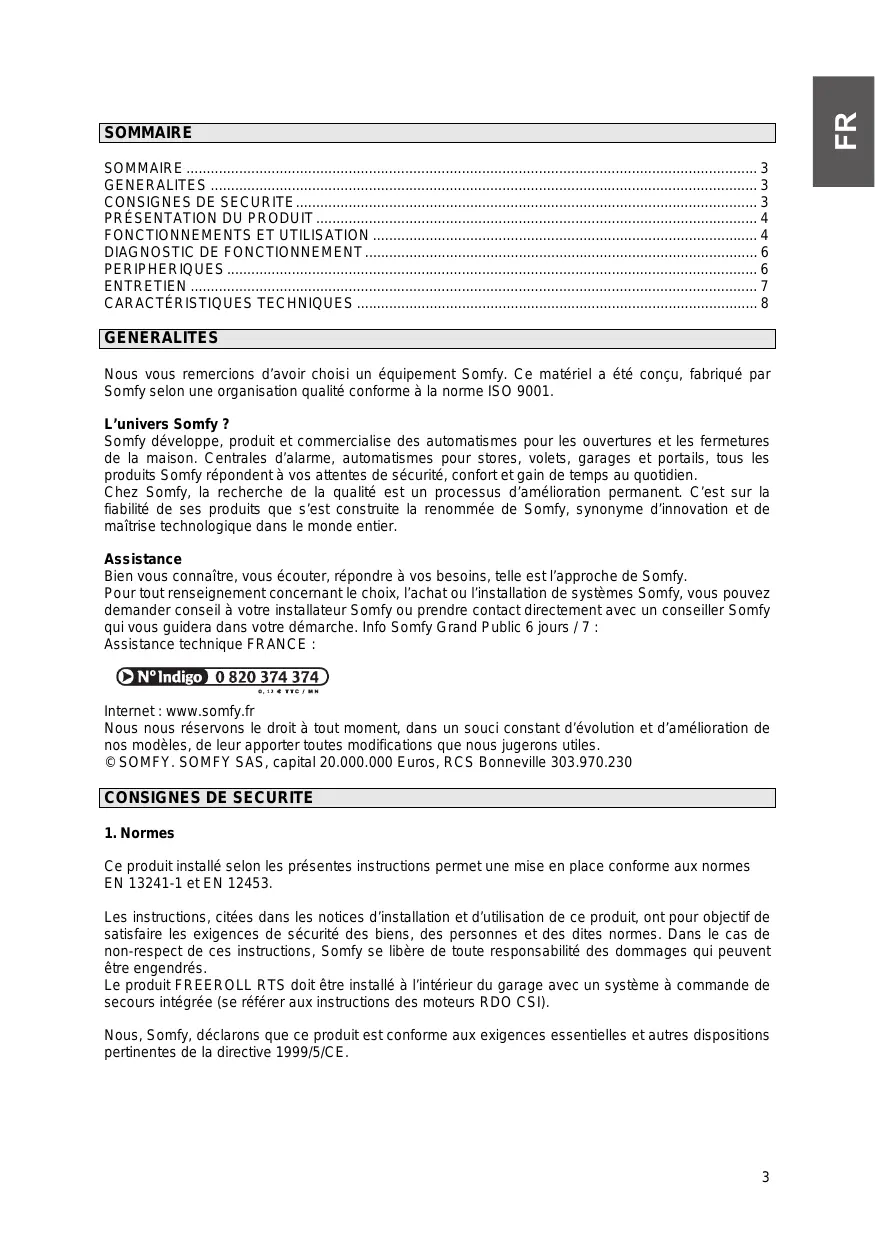

Nous vous remercions d'avoir choisi un équipement Somfy. Ce matériel a été conçu, fabriqué par Somfy selon une organisation qualité conforme à la norme ISO 9001.

L'univers somfy?

Somfy développe, produit et commercialise des automatismes pour les ouvertures et les fermetures de la maison. Centrales d'alarme, automatismes pour stores, volets, garages et portails, tous les produits Somfy répondent à vos attentes de sécurité, confort et gain de temps au quotidien.

Chez Somfy, la recherche de la qualité est un processus d'amélioration permanente. C'est sur la fiabilité de ses produits que s'est construite la renommée de Somfy, synonyme d'innovation et de maîtrise technologique dans le monde entier.

Assistance

Bien vous connaître, vous écouter, répondre à vos besoins, telle est l'approche de Somfy.

Pour tout renseignement concernant le besoin, l'achat ou l'installation de systèmes Somfy, vous pouvez demander conseil à votre installateur Somfy ou prendre contact directement avec un conseiller Somfy qui vous guidera dans leur démarche. Info Somfy Grand Public 6 jours / 7 :

Nous nous réservons le droit à tout moment, dans un souci constant d'évolution et d'amélioration de nos modèles, de leur apporter toutes modifications que nous jugerons utiles.

© SOMFY. SOMFY SAS, capital 20.000.000 Euros, RCS Bonneville 303.970.230

1. Normes

Ce produit installé selon les présentes instructions permet une mise en place conforme aux normes EN 13241-1 et EN 12453.

Les instructions, citées dans les notices d'installation et d'utilisation de ce produit, ont pour objectif de satisfaire les exigences de sécurité des biens, des personnes et desdites normes. Dans le cas de non-respect de ces instructions, Somfy se libère de toute responsabilité des dommages qui peuvent être engendrés.

Le produit FREEROLL RTS doit être installé à l'intérieur du garage avec un système à commande de secours intégrée (se référer aux instructions des moteurs RDO CSI).

Nous, Somfy, déclarons que ce produit est conforme aux exigences essentielles et autres dispositions pertinentes de la directive 1999/5/CE.

Une déclaration de conformité est mise à disposition à l'adresse Internet www.somfy.com/ce (FREEROLL RTS).

Produit utilisable dans l'Union Européenne et en Suisse.

Attention! Instructions importantes de sécurité. Il est important pour la sécurité des personnes de suivre toutes les instructions. Conserver ces instructions.

2. Consignes de sécurité

Vérifier tous les 6 mois que la porte inverse son mouvement lorsqu'elle rencontre un objet d'au moins 50mm de haut placé sur le sol. Si ce n'est pas le cas, faites appel à votre installateur.

Avant toute manipulation ou intervention d'entretien, couper l'alimentation électrique.

Ne pas laisser les enfants jouer avec les dispositifs de commande de la porte. Mettre les télécommandes hors de portée des enfants.

Pour l'éclairage intégré, utiliser exclusivement une ampoule 230 V 25 W maxi type E14.

Vérifier fréquemment l'installation pour déceler tout signe d'usure, de détérioration ou de mauvais équilibrage. Ne pas utiliser le système si une réparation ou un réglage est nécessaire car un défaut dans l'installation ou une porte mal équilibrée peut provoquer des blessures. Surveiller les mouvements de la porte et maintenir toutes personnes à distance jusqu'à la fin du mouvement.

Description

Le système FREEROLL RTS a été conçu pour la motorisation de portes de garage enroulables pour usage résidentiel. Ce système est composé de :

Un moteur tubulaire (RDO CSI) avec manœuvre de secours. Un récepteur de commande et de sécurité (FREEROLL RTS) avec une lumière de courtoisie intégrée, des boutons de commande en façade, un émetteur pour barre palpeuse et des aimants.

1. Fonctionnement normal

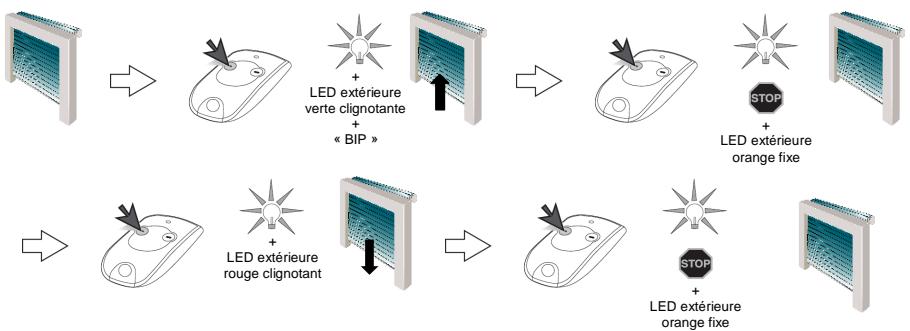

a. Utiliser une KEYTIS ou une télécommande similaire

B. Fonctionnement de la détection d'obstacle

La détention d'une surcharge pendant l'ouverture provoque l'arrêt de la porte (fonction anti-lift).

La détention d'un obstacle pendant la fermeture provoque l'arrêt et la réouverture partielle de la porte. Pour revenir en mode de fonctionnement normal, l'envoi d'une commande est nécessaire. Cette commande ne sera pas prise en compte par le système.

C. Fonctionnement de l'éclairage intégré

L'éclairage s'allume à chaque mise en route de la motorisation. Il s'éteint automatiquement au bout de 2 minutes après la fin du mouvement de la porte.

2. Fonctionnements particuliers

Selon les périphériques installés et les options de fonctionnement programmes par votre installer, le système FREEROLL RTS peut avoir les fonctionnements particuliers suivants :

A. Fonctionnement avec un feu orange clignotant

Le feu orange s'allume avec une pré-signalisation de 2 sec avant le début du mouvement de la porte. Il s'éteint automatiquement 2 minutes après la fin du mouvement de la porte.

B. fonctionnement avec cellules reflex

Un obstacle placé entre les cellules empêche la fermeture de la porte.

Si un obstacle est détecté pendant la fermeture de la porte, celle-ci s'arrête puis se réouvre partiellement.

La LED extérieure clignote ROUGE RAPIDE jusqu'à ce que l'obstacle soit supprimé (elle changera ensuite en ORANGE FIXE).

C. fonctionnement avec le buzzer alarme

L'alarme se déclenche pendant 5 minutes si la porte est soulevée manuellement au-dessus de l'Aimant BAS. Pour arrêter l'alarme, appuyer sur un bouton d'une télécommande appairée.

Diagnostic de fonctionnement

Les indications de fonctionnement de la porte sont données par la LED extérieure du récepteur. Elle varie sur trois couleurs : ROUGE, VERT et ORANGE. Les indications de fonctionnement sont détaillées ci-dessous.

Positions de la porte
LED extérieure	Status
VERT FIXE	Fin de course haut atteint
CLIGNOTEMENT VERT LENT	Porte en ouverture
ROUGE FIXE	Fin de course bas atteint
CLIGNOTEMENT ROUGE LENT	Porte en ferméture
ORANGE FIXE	Porte arrêtée entre fins de course haut et bas
ORANGE CLIGNOTANT	Détection d'obstacle par barre palpeuse
ROUE CLIGNOTANT	Détection d'obstacle par les cellules

Si d'autres indications apparaissent, veuillez contacter votre installateur.

Plusieurs périphériques sont disponibles.

	Description	Commentaires
	Télécommande Keytis 2NS RTS	Télécommande portative 2 canaux.
	Télécommande Keytis 4NS RTS	Télécommande portative 4 canaux.
	Bouton pouvoir RTS	Point de télécommande mural 2 canaux. Utilisation à l'intérieur du garage.
	Digicode RTS	Digicode à installer à l'extérieur du garage.
	Feu orange 230 V avec clignoteur intégré	Pour signaler les mouvements de la porte à l'extérieur du garage.
	Cellules reflex	Pour interdire la fermeture de la porte en cas d'obstacle.
	Interrupteur à clé	Interrupteur de commande à clé. Utilisation à l'extérieur du garage.
	Buzzer Alarme	Pour déclencher une sirène de 100 dB en cas d'intrusion dans le garage.

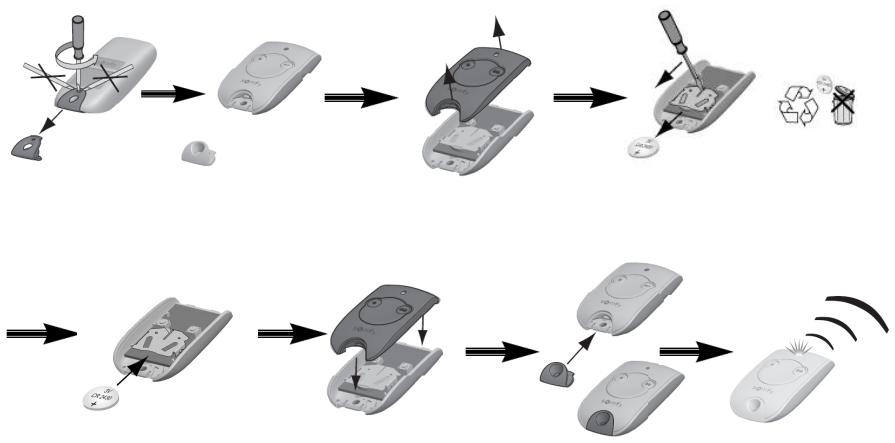

1. Changer les piles des télécommandes

Type:3VCR2430

2. Remplacer le capot de l'éclairage intégré

Retirer le capot supérieur de l'éclairage intégré en pressant à sa base de chaque côté (voir flèches ci-contre).

3. Vérifier le fonctionnement de la détection d'obstacle

Vérifier tous les 6 mois que la porte inverse son mouvement lorsqu'elle rencontre un obstacle d'au moins 50mm de haut placé sur le sol.

4. Vérification des dispositifs de sécurité (cellules reflex)

Vérifier le bon fonctionnement tous les 6 mois.

Récepteur FREEROLL RTS
Alimentation	220-240 Vac / 50 Hz
Fusible	T6.3AH 250V
Puisance du moteur	230 Vac 5A
Température ambiente de fonctionnement	-20 à +70 °C
Fréquence Radio SOMFY	RTS 433,42 MHz
Nombre de canaux mémorables	36
Émetteur Barre Palpeuse
Alimentation	4 piles Lithium – CR 2032
Autonomie	5 ans (2 cycles par jour à 25°C)
Divers
Eclairage intégré	Oui - 25W maxi
