Marque	SOMFY
Modèle	ALTUS RTS
Type de produit	Motorisation de stores
Alimentation	230 V / 50 Hz
Technologie radio	RTS (Radio Technology Somfy)
Diamètre du tube	≥ 47 mm
Fonctions principales	Montée, descente, position intermédiaire, réglage des fins de course, enregistrement et suppression des émetteurs
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs ou solvants.
Sécurité	Respecter les instructions de sécurité fournies avec le produit. Débrancher l'alimentation avant toute intervention.
Informations générales	Certification CE. Utilisable en UE et Suisse. Fabricant : SOMFY.

FOIRE AUX QUESTIONS - ALTUS RTS SOMFY

Comment enregistrer une télécommande sur le moteur ALTUS RTS ?

Pour enregistrer une télécommande, mettez le moteur sous tension, puis appuyez sur le bouton de programmation situé sur le moteur (ou sur la télécommande selon le modèle) comme indiqué dans la notice. Généralement, une séquence de 5 impulsions courtes est nécessaire. Consultez la notice pour le détail.

Comment régler les fins de course du moteur ?

Les fins de course sont réglables via les vis de réglage sur le moteur. Tournez la vis de fin de course haute ou basse pour ajuster la position d'arrêt. Faites des essais après chaque réglage. Voir la notice pour le schéma.

Que faire si le moteur ne fonctionne pas ?

Vérifiez le câblage (phase, neutre, terre), le contact thermique (attendre le refroidissement), la pile de la télécommande, la compatibilité et la mémorisation de la télécommande, et l'absence d'interférences radio.

Comment ajouter un émetteur supplémentaire ?

Pour ajouter un émetteur, répétez la procédure d'enregistrement avec le nouvel émetteur. Assurez-vous que le moteur est en mode programmation. La notice décrit la séquence exacte.

Comment supprimer un émetteur perdu ?

Pour supprimer un émetteur perdu, il faut effacer la mémoire complète du moteur, puis ré-enregistrer tous les émetteurs souhaités. La procédure est décrite dans la notice.

Comment définir une position intermédiaire ?

Amenez le store à la position souhaitée, puis appuyez sur le bouton de programmation pour mémoriser cette position. La position intermédiaire peut être modifiée ou supprimée ultérieurement.

Le store s'arrête trop tôt, que faire ?

Vérifiez que la couronne d'entraînement est bien fixée au tube et que les fins de course sont correctement réglés. Consultez le §1 de la notice pour plus de détails.

Puis-je utiliser une télécommande d'un autre modèle Somfy ?

Les télécommandes compatibles avec la technologie RTS peuvent être utilisées. Vérifiez la compatibilité dans la notice ou auprès de Somfy.

Comment effacer complètement la mémoire du moteur ?

Mettez le moteur sous tension, puis effectuez la séquence d'effacement (généralement 5 impulsions longues). Tous les émetteurs seront supprimés. La notice décrit la procédure exacte.

Où trouver la notice d'installation complète ?

La notice complète est disponible au format PDF sur notice-facile.com. Vous pouvez la télécharger gratuitement en cliquant sur le bouton de téléchargement.

MODE D'EMPLOI ALTUS RTS SOMFY

Notice d'installation

Avant la mise en œuvre, veuillez lire les instructions de sécurité ci-jointes.

Le non-respect de ces instructions annule la responsabilité de SOMFY et sa garantie. SOMFY ne peut être tenue responsable des changements de normes et standards intervenus après la publication de cette notice.

Montage du moteur Enregistrement de la télécommande

Utilisation de la position intermédiaire

Ajout ou suppression d'un émetteur dans la mémoire moteur

Remplacement d'un émetteur perdu

Effacement complet de la mémoire moteur

Ré-ajustement des fins de course

®Symboles utilisés dans votre notice

État du produit porteur • Stato del prodotto portante

Position basse - Fine corsa basso

• IP / Position intermédiaire
• Position intermédiaire

• Bref mouvement (bonne réception)
• Bref mouvement de santé et descente

≥ 47 mm (1.85 in)

e = 4 ~mm(0.16 in) L = 25 ~mm (0.98 in)

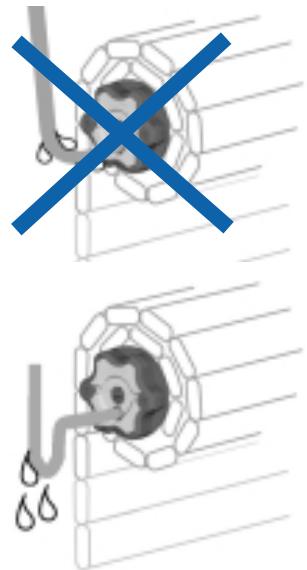

Assemblage du moteur

Installer le tube sur ses supports

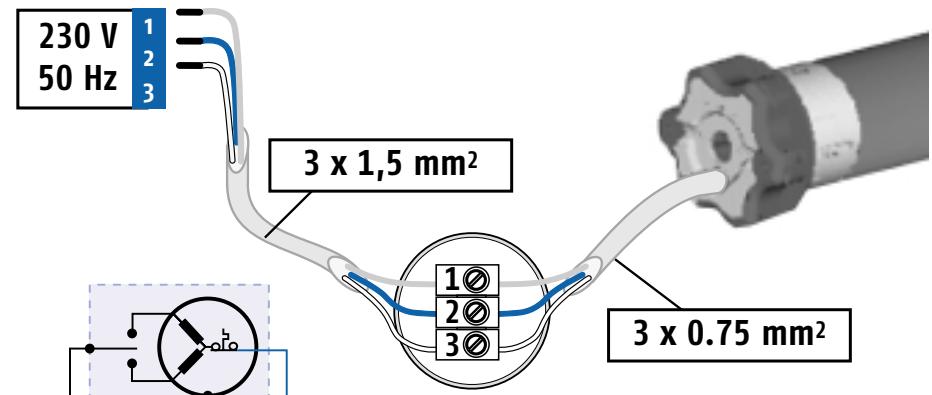

1	·Phase · phase · fase	·Braun · Marron ·Marrone
2	·Neutralleiter ·neutre · neutro	·Blau · bleu · blu
3	·Erde · terre ·terra	·Gelb-Grün · vert- jaune · giallo/verde

1 2 3

Programmation du sens de rotation

Si l'installation comporte plusieurs ALTUS RTS, un seul moteur doit être alimenté pendant la phase de programmation. Ceci évitera les interférences avec les autres moteurs lors de la première programmation.

Enregistrement du premier émetteur

0,5 s 5x0,5s

Enregistrement ou modification de la position intermédiaire

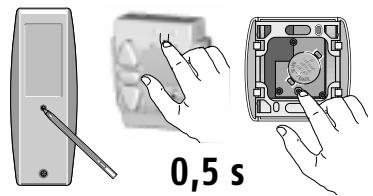

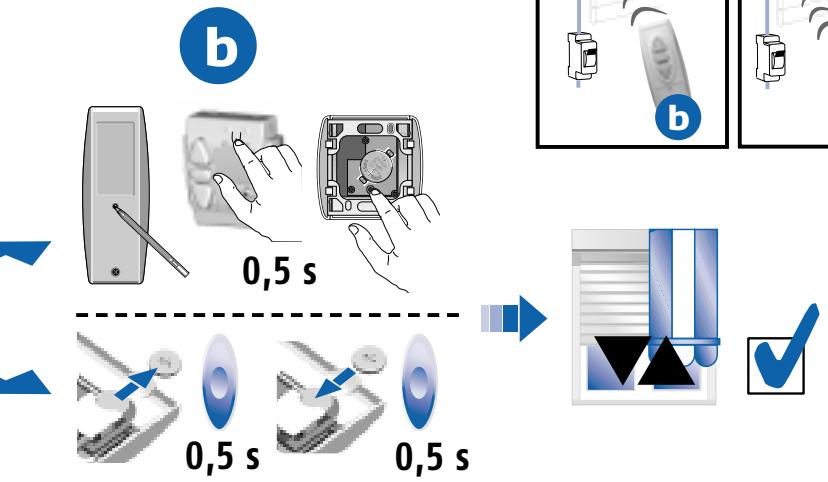

Suppression de la position intermédiaire

Ajout d'un émetteur dans la mémoire moteur

Effacement complet de la mémoire moteur

Effacement complet de la mémoire moteur

Le moteur ne fonctionne pas : vérifier :

• le câblage du moteur
• le contact thermique (attendre le refroidissement du moteur)
• la conformité du câble utilisé (3 conducteurs)
• la pile de la télécommande
• la compatibilité des télécommandes
• la bonne mémorisation de la télécommande par le moteur
• l'absence d'interférences radio

L'appareillage s'arrête trop tout : vérifier :

• que la couronne d'entrainement est bien solidarisée au tube (voir § 1)
• que les fins de course du moteur soient bien réglées (voir § 1)

Nous SOMFY, déclarons que ce produit est conforme aux exigences essentielles et autres dispositions pertinentes de la directive 1999/5/EC. Une déclaration de conformité est mise à disposition à l'adresse Internet www.somfy.com rubrique CE. Utilisable en UE, CH

France : SOMFY FRANCE www.somfy.fr
