Type de produit	Capteur solaire sans fil pour motorisation de stores
Marque	SOMFY
Modèle	SUNIS WIREFREE IO
Dimensions (H x L x P)	78 x 78 x 37 mm
Alimentation	2 piles AA (LR6) 1,5 V (piles alcalines non rechargeables)
Fréquence radio	868-870 MHz, io-homecontrol® tri-bandes
Indice de protection (capteur)	IP44
Indice de protection (Sensor Box io)	IP30
Température d'utilisation (capteur)	-20°C à +60°C
Température d'utilisation (Sensor Box io)	0°C à +60°C
Fonctions principales	Détection d'ensoleillement, communication sans fil avec Sensor Box io et Easy Sun io, appairage, commande automatique des stores
Entretien	Nettoyer le capteur avec un chiffon sec ; ne pas utiliser de jet d'eau, produits abrasifs ou solvants
Sécurité	Ne pas immerger, ne pas ouvrir ni percer la Sensor Box io, éviter les chocs, installer le capteur en hauteur et à l'extérieur, Sensor Box io à utiliser à l'intérieur
Pièces détachées / Réparabilité	Piles remplaçables (type AA) ; reset possible via bouton PROG (capteur) ou bouton Reset (Sensor Box io)
Informations générales	Utilisable en UE, CH et NO ; conforme à la directive 1999/5/CE ; marquage CE

FOIRE AUX QUESTIONS - SUNIS WIREFREE IO SOMFY

Comment installer le Sunis WireFree™ io ?

Installez le capteur en position verticale sur un mur extérieur recevant la lumière du jour. Percez deux trous de 6 mm espacés de 17 mm, fixez le support mural avec les vis fournies en orientant le trou allongé horizontalement vers le bas et l'inscription « UP ». Placez le capteur sur le support en alignant les flèches, puis tournez dans le sens des aiguilles d'une montre pour verrouiller. Assurez-vous que le capteur est droit : si nécessaire, desserrez la vis du trou allongé, pivotez le support et resserrez.

Comment mettre en place les piles du Sunis WireFree™ io ?

Tournez le capteur sur son support mural dans le sens inverse des aiguilles d'une montre jusqu'à aligner les deux flèches, puis séparez les deux parties. Insérez 2 piles alcalines neuves de type AA (LR6) 1,5 V en respectant la polarité. Le voyant du capteur s'allume en vert. Ne jamais utiliser de piles rechargeables.

Comment appairer le Sunis WireFree™ io avec l'Easy Sun io ?

Branchez la Sensor Box io dans une prise électrique. Si le voyant clignote en vert 3 secondes, la mémoire est vierge. Pour l'appairage avec l'Easy Sun io, référez-vous à la notice d'installation de l'Easy Sun io. Le capteur communique via la Sensor Box io à l'aide du protocole io-homecontrol.

Que faire si le voyant du Sunis WireFree™ io clignote en orange lors de la mise en place des piles ?

Cela signifie que les piles sont faibles. Retirez les piles et installez 2 piles alcalines neuves de type AA (LR6) 1,5 V en respectant la polarité.

Comment nettoyer le capteur Sunis WireFree™ io ?

Nettoyez le capteur avec un chiffon sec. Ne l'immergez pas, n'utilisez pas de jet d'eau ni de nettoyeur haute pression. Évitez les produits abrasifs ou solvants. Assurez-vous que le capteur est toujours propre et non obstrué (feuilles, neige, etc.).

Comment remplacer les piles du Sunis WireFree™ io ?

Pour remplacer les piles, référez-vous à la notice d'utilisation de l'Easy Sun io. Généralement, ouvrez le capteur en tournant dans le sens inverse des aiguilles d'une montre, remplacez les piles usagées par des piles alcalines neuves de type AA (LR6) en respectant la polarité, puis refermez.

Comment effectuer un retour en configuration d'origine du Sunis WireFree™ io ?

Appuyez pendant 7 secondes sur le bouton PROG du capteur. Le voyant s'allume en vert après 2 secondes, puis clignote en vert après 7 secondes. Cela réinitialise le capteur : la Sensor Box io et la clé système io sont supprimés de la mémoire. Pour réutiliser le capteur, effectuez à nouveau l'appairage complet.

Comment effectuer un retour en configuration d'origine de la Sensor Box io ?

Laissez la Sensor Box io branchée. Appuyez 7 secondes sur le bouton Reset à l'aide d'un outil fin (tournevis Ø 2,5 mm max ou trombone déplié). Le voyant clignote en vert après 7 secondes : tous les capteurs, données et clé système sont supprimés. Pour réutiliser, reprenez la mise en service complète.

Quelles sont les précautions de sécurité à respecter ?

Évitez les chutes et les chocs. N'immergez jamais le capteur ni la Sensor Box. N'utilisez pas de produits abrasifs ou solvants. N'ouvrez ni ne percez la Sensor Box io. Installez le capteur en hauteur, à l'extérieur, sans source de lumière artificielle à proximité. La Sensor Box io doit être utilisée à l'intérieur, à l'abri de l'humidité.

Quels sont les indices de protection et conditions d'utilisation ?

Le Sunis WireFree™ io a un indice de protection IP44 (capteur) et la Sensor Box io IP30. Température d'utilisation : -20°C à +60°C pour le capteur, 0°C à +60°C pour la Sensor Box. Fréquence radio : 868-870 MHz io-homecontrol® tri-bandes. Utilisable en UE, CH et NO.

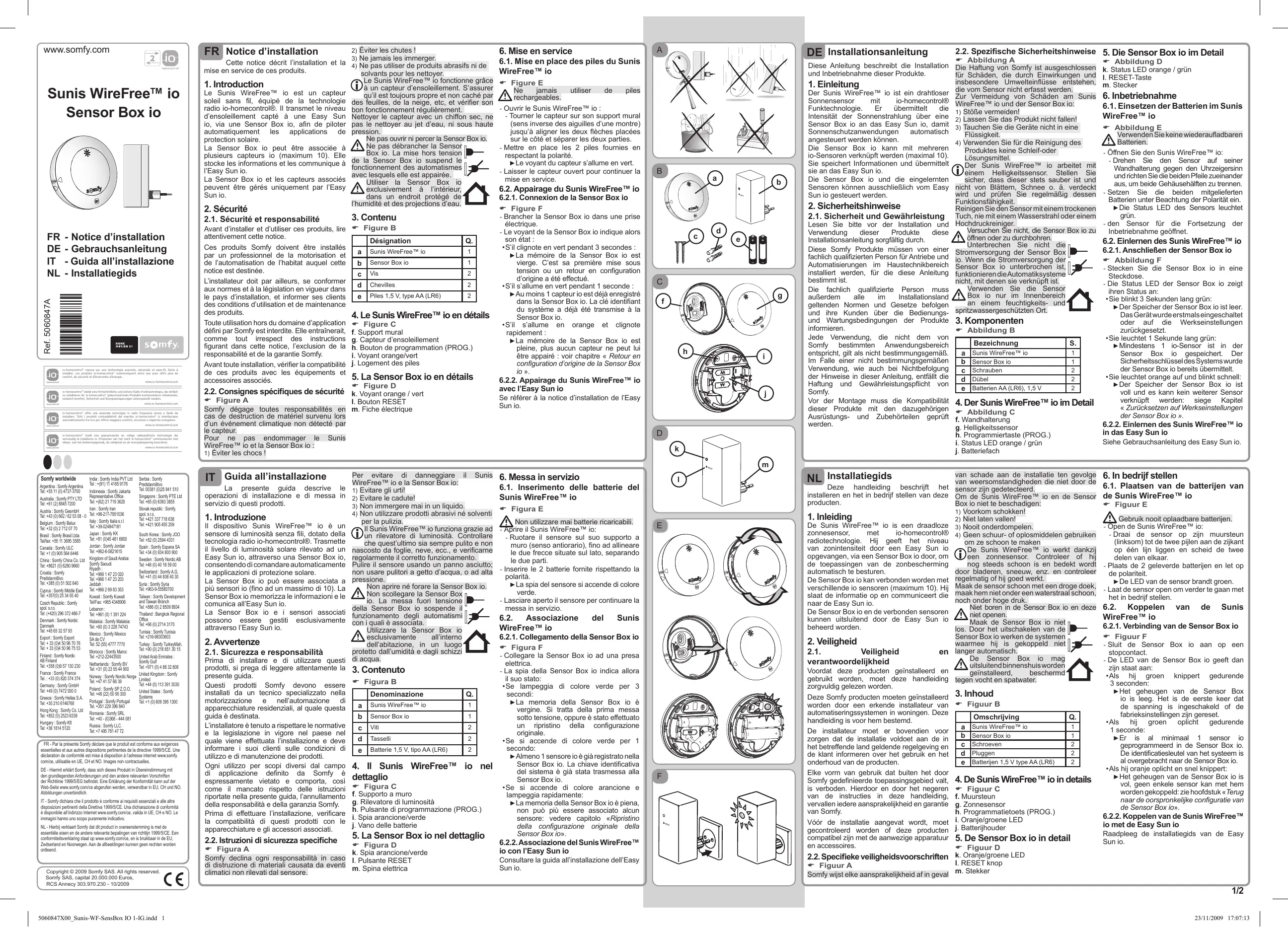

MODE D'EMPLOI SUNIS WIREFREE IO SOMFY

Cette notice décrit l'installation et la mise en service de ces produits.

2) Éviter les chutes!

3) Ne jamais les immerger.

4) Ne pas utiliser de produits abrasifs ni de solvants pour les nettoyer.

Le Sunis WireFree™ io fonctionne grâce à un capteur d'ensoleillement. S'assurer qu'il est toujours propre et non caché par des feuilles, de la neige, etc, et vérifier son bon fonctionnement régulièrement.

Nettoyer le capteur avec un chiffon sec, ne pas le nettoyer au jet d'eau, ni sous haute pression.

Ne pas ouvrir ni percer la Sensor Box io. Ne pas débrancher la Sensor Box io. La mise hors tension de la Sensor Box io suspend le fonctionnement des automatismes avec lesquels elle est associée.

Utiliser la Sensor Box io exclusivement à l'intérieur, dans un endroit protégé de l'humidité et des projections d'eau.

1. Mise en service

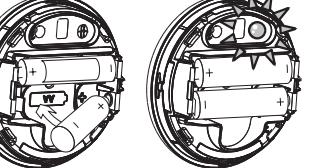

6.1. Mise en place des piles du Sunis WireFreeTM io

Figure E

Ne jamais utiliser des piles rechargeables.

• Ouvrir le Sunis WireFree™ jo
• Tourner le capteur sur son support mural (sens inverse des aiguilles d'une montre) jusqu'à aligner les deux flèches placées sur le côte et séparer les deux parties.
• Mettre en place les 2 piles fournies en respectant la polarité.

Le voyant du capteur s'allume en vert. - Laisser le capteur ouvert pour continuer mise en service.

6.2. Appairage du Sunis WireFree™ io 6.2.1. Connexion de la Sensor Box io

Figure F

• Brancher la Sensor Box io dans une prise électrique.
• L'éclairage de la Sensor Box io indique alors son état :

S'il clignote en vert pendant 3 secondes, la mémoire de la Sensor Box io est vierge. C'est sa première mise sous tension ou un retour en configuration d'origine a été effectué.

• S'il s'allume en vert pendant 1 seconde :

Au moins 1 capteur io est déjà enregistré dans la Sensor Box io. La clé identifiant du système a déjà été transmise à la Sensor Box io.

S'il s'allume en orange et clignote rapidement :

La mémoire de la Sensor Box io est pleine, plus aucun capteur ne peut lui être appairé : voir chapitre « Retour en configuration d'origine de la Sensor Box io »

6.2.2. Appairage du Sunis WireFree™ io avec l'Easy Sun io

Se référer à la notice d'installation de l'Easy Sun io.

• "homecontrol" repose sur une technologie avancée, sécurité et sincère, facile à l'usage. Émettre un rapport annulant le communiquant entre eux pour offrir plus ou moins d'inférence, de sécurité et d'économies détenir.

www.i0-homecontrol.com

FR - Par la presente Samfy déclare que le produit est conformue aux exigences sentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. Une clarification de conformité est mise à disposition à l'ADDRESS internet www. somfy. nice, utilisable en UE, CH et NO. Images non contractuelles.

Avant toute installation, vérifier la compatibilité de ces produits avec les équipements et accessoires associés.

2.2. Consignes spécifiques de sécurité

Figure A

Somfy dégage toutes responsabilités en cas de destruction de matériel survenu lors d'un événement climatique non détecté par le capteur.

Pour ne pas endommager le Sunis WireFree™ io et la Sensor Box io :

Éviter les chocs

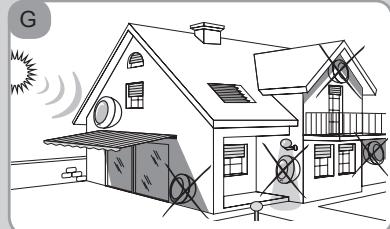

• Installer le capteur en position verticale, à un endroit où le capteur d'ensoleillement reçoit la lumière du jour, par exemple sur un mur extérieur.
• Ne pas installer le capteur sous un balcon, un avant-toit, un store, ou tout autre endroit où il pourrait se couvrir à l'ombre.
• Ne pas installer le capteur sous une lampe, un lampadaire ou tout autre source de lumière artificielle qui perturberait la détction de l'ensoleillement.
• Choisir un emplacement facile d'accès afin de nettoyer régulièrement le capteur d'ensoleillement.

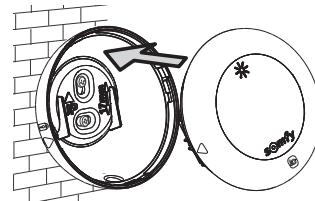

7.2. Montage et fixation du sunis wirefree™

Figure H

• Percer deux trous (diamètre 6 mm) l'un au-dessous de l'autre et séparés de 17 mm environ.
• Fixer le support mural avec les vis fournies en plaçant le trou allongé horizontalement vers le bas, l'inscription « UP ».
• Placer le Sunis WireFree™ io sur le support mural en alignant les deux flèches et le faire tourner dans le sens des aiguilles d'une montre pour le verrouiller.
• Si le capteur n'est pas fixé droit :
• Ouvrir le capteur en le tournant dans le sens inverse des aiguilles d'une montre.
• Desserrer la vis du trou allongé et faire pivoter le support mural.
• Reserrer la vis et fixer de nouveau le capteur sur le support mural.

8. Utilisation

La Sensor Box io permet la communication entre l'Easy Sun io et les capteurs io : - À chaque réception ou envoi d'information, son voyant s'allume en vert pendant 1 seconde.

Pour l'utilisation du Sunis WireFree™ io et de la Sensor Box io, se référer à la notice d'utilisation de l'Easy Sun io.

1. Astuces et conseils

9.1. Questions sur le Sunis WireFree™ io et la Sensor Box io ?

Constats	Causes possibles	Solutions
Levoyant du Sunis WireFree™ io clignote en orange lors de la mise en place des piles.	Les piles sont faibles.	Enlever les piles etmettre en place 2 pilesalcalines neuves de type AA (LR6) 1,5 Ven respectant la polarité.

Pour toute question concernant leur fonctionnement avec l'Easy Sun io, se référer aux notices d'installation et d'utilisation de l'Easy Sun io.

9.2. Remplacement des piles du sunis wirefreetm io

Se référer à la notice d'utilisation de l'Easy Sun io.

9.3. Remplacement d'un sunis wirefree™ io cassé ou en panne

Se référer à la notice d'installation de l'Easy Sun io.

9.4. Retour en configuration d'origine de la sensor box io

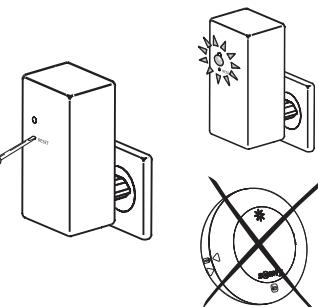

Figure I - Laisser la Sensor Box io branchée. - Appuyer 7 secondes sur le bouton Reset de la Sensor Box io à l'aide d'un outil fin d'une longueur de 3 cm environ (par ex. un tournevis Ø 2,5 mm maxi ou un trombone déplié). - Après 7 secondes, le voyant de la Sensor Box io clignote en vert : La Sensor Box io se retrouve dans sa configuration d'origine : tous les capteurs io, toutes les données ainsi que la clé système io sont supprimés de sa mémoire. - Pour utiliser de nouveau la Sensor Box io, reprendre la mise en service complète et effectuer de nouveau l'appairage des capteurs io.

9.5. Retour en configuration d'origine du

Sunis WireFree™ jo

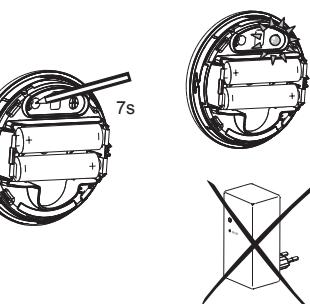

Appuyer 7 secondes sur le bouton PROG du capteur.

Le voyant du capteur s'allume en vert au bout de 2 secondes puis il clignote en vert après 7 secondes : Le Sunis WireFree™ io se retrouve dans sa configuration d'origine : le Sensor Box io ainsi que la clé système io sont supprimés de sa mémoire.

Pour utiliser de nouveau le Sunis WireFree™ io, déplorer la mise en service complète et effectuer de nouveau l'appairage avec l'Easy Sun io.

10.1. Données techniques du sunis wirefree™ io

Fréquence radio: 868-870 MHz, lo homecontrol® tri-bandes. Indices de protection : IP44. Niveau de sécurité : Classe III. Température d'utilisation: -20°C à +60°C. Dimension du Sunis WireFree™ io en mm (H x L x P) : 78 x 78 x 37. Alimentation : 2 piles type AA (LR6), 1,5 V.

10.2. Données techniques de la sensor boxジョ

Fréquence radio: 868-870 MHz io-homecontrol® tri-bandes. Indices de protection : IP30.

Niveau de sécurité : Classe II Temperature d'utilisation : 0°C à +60°C Dimension de la Sensor Box io en mm (H x l x e) : 100x 50 x 78 Alimentation: 230V 50Hz 0,02 A Nombre maximal de points de commandes io associés : illimité. Nombre maximal de capteurs io associés : 10

Les produits électriques et électroniques endommagés ne doivent pas être jetés avec les ordures ménagères. Veiller à les déposer dans un point de collecte vu dans un centre agréé afin de garantir leur recyclage.

Dé 7 montage des sursis wirefree™ jo. 9 tips
