MODE D'EMPLOI Q1755 AXIS

Ce guide d'installation explique comment installer l'AXIS Q1755 Caméra réseau sur votre réseau. Pour toute autre question concernant l'utilisation du produit, reportez-vous au Manuel de l'utilisateur, que vous trouverez sur le CD joint ou sur le site www.axis.com/techsup

Procédure d'installation

  1. Vérification du contenu de l'emballage par rapport à la liste ci-dessous.
  2. Vue d'ensemble du matériel. Reportez-vous à la section page 18.
  3. Installation du matériel. Reportez-vous à la section page 19.
  4. Attribution d'une adresse IP. Reportez-vous à la section page 20.
  5. Configuration du mot de passe. Reportez-vous à la page 23.

HDTV NETWORK VIDEO

Important ! Ce produit doit être utilisé conformément aux lois et dispositions locales en vigueur.

① Contenu de l'emballage

Article Modèles/variantes/remarques
Caméra réseau AXIS Q1755 50Hz/60 Hz
Bloc de connexion pour terminaux(1) Connecteur à 4 broches pour le raccordement d'équipements externes au connecteur pour terminaux E/S(1) Connecteur à 3 broches pour le branchement de l'alimentation(2) Connecteur à 2 broches pour le branchement du connecteur RS-485/422
Support de caméra Support en métal fourni avec les vis de fixation
CD CD de la caméra vidéo surP Axis comprenant la documentation,les outils d'installation et les autres logiciels
Documentation Guide d'installation de l'AXIS Q1755 (le présent document)Document de garantie d'Axis
Accessoires en option Pour tout complément d'information sur les accessoires d'alimentation et les boîtiers d'extérieur, allez sur le site Web www.axis.com.

② Vue d'ensemble du matériel

La caméra est destinée à être installée logo en bas.

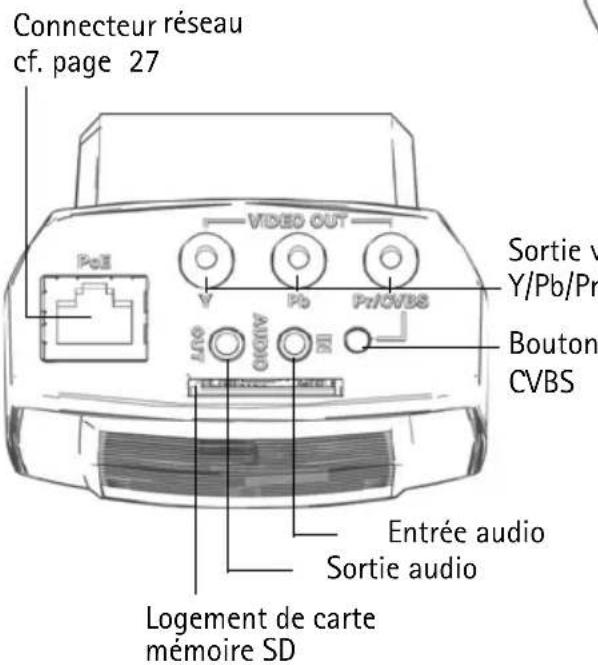

Connecteur réseau cf. page 27 VIDEO OUT PoE Pb Pr/CVBS Sortie v Y/Pb/Pr Bouton CVBS AUDIO Entrée audio Sortie audio Logement de carte mémoire SD

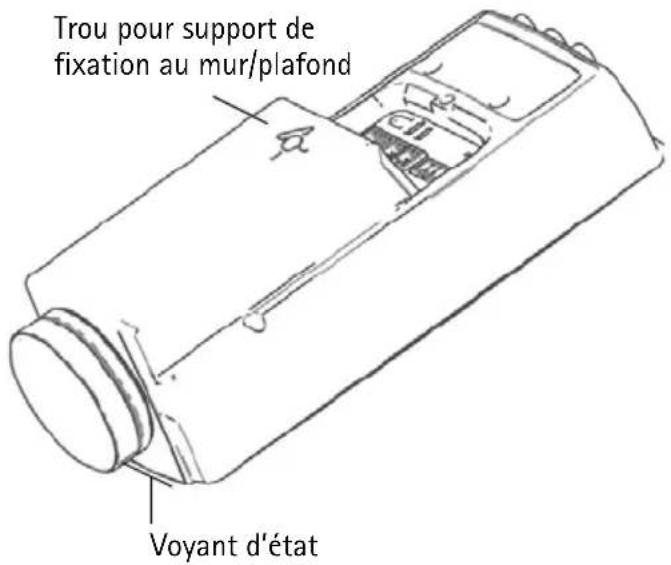

Trou pour support de fixation au mur/plafond

Trou pour support de fixation au mur/plafond Voyant d'état

Connecteur d'alimentation cf. page 27

Voyant d'alimentation Voyant réseau

Référence et numéro de série. Le numéro de série peut être demandé pendant l'installation.

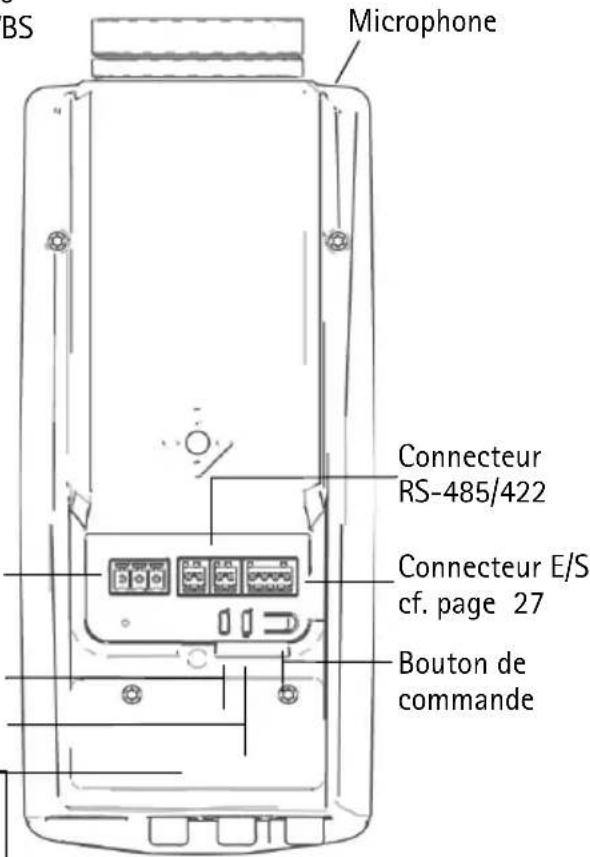

BS Microphone Connecteur RS-485/422 Connecteur E/S cf. page 27 Bouton de commande

IMPORTANT ! - Pour pouvoir utiliser l'AXIS Q1755 en extérieur, la caméra doit être placée dans un boîtier d'extérieur homologué. Visitez le site www.axis.com pour plus d'informations sur les caissons d'extérieur.

3 Installation du matériel

Fixez le support en métal sur la caméra et utilisez les vis appropriées au mur/plafond. Notez que la caméra est destinée à être installée logo en bas.

Branchement des câbles

  1. Si vous le souhaitez, connectez des dispositifs d'entrée/sortie externes, par exemple des systèmes d'alarme. Reportez-vous à la page 27 pour plus d'informations sur les broches du connecteur pour terminaux.
  2. Si vous le souhaitez, branchez un haut-parleur actif et/ou un micro externe.
  3. Connectez la caméra à votre réseau à l'aide d'un câble réseau blindé.

  4. Branchez l'alimentation en suivant une des méthodes décrites ci-dessous :

  5. PoE (alimentation par Ethernet, classe 3). Si elle est disponible, elle est automatiquement détectée quand le câble réseau est connecté.

  6. Branchez un adaptateur secteur externe sur le bloc de connexion d'alimentation. Cf. Connecteurs de l'appareil, à la page 27 pour toute information sur le câblage.

  7. Vérifiez que les voyants lumineux indiquent les conditions correctes. Pour plus d'informations, reportez-vous au tableau de la page 29.

Sortie vidéo composite (en option)

Pour une installation rapide et aisée, procédez comme suit afin de voir le signal vidéo sur un écran de contrôle connecté.

  1. Suivez les instructions de la section Branchement des câbles, à la page 19.
  2. À l'aide d'un câble vidéo composite, branchez un écran de contrôle sur le connecteur (rouge) de sortie vidéo Pr/CVBS de l'AXIS Q1755.

  3. Appuyez sur le bouton CVBS et maintenez-le enfoncé pendant 5 secondes pour passer à la sortie vidéo composite (mode installation).
    Remarque : L'AXIS Q1755 reste en mode installation pendant deux (2) minutes et revient ensuite automatiquement en mode vidéo en composantes. Si vous avez besoin de plus de temps, rappuyez sur le bouton.

  4. Mettez la caméra en place et vérifiez que la zone désirée est visible à l'écran.

  5. Débranchez l'écran de contrôle.

Sortie vidéo en composantes (en option)

Procédez comme suit pour voir le signal vidéo directement sur un écran de contrôle HDTV connecté.

AXIS Q1755 - Sortie vidéo en composantes (en option) - 1
  1. Suivez les instructions de la section Branchement des câbles, à la page 19.
  2. Branchez l'AXIS Q1755 directement sur un écran HDTV à l'aide d'un câble vidéo en composantes connecté aux connecteurs de sortie vidéo Y/Pb/Pr.
    Une fois les câbles connectés, passez à la section Attribution d'une adresse IP, à la page 20.

AXIS Q1755 - Sortie vidéo en composantes (en option) - 2

Attribution d'une adresse IP

Aujourd'hui, la plupart des réseaux sont équipés d'un serveur DHCP qui attribue automatiquement des adresses IP aux périphériques connectés. Si votre réseau en est dépourvu, votre AXIS Q1755 utilisera 192.168.0.90 comme adresse IP par défaut.

Si vous souhaitez paramétrer une adresse IP statique, sous Windows nous recommandons l'utilisation de l'application AXIS IP Utility ou de l'application AXIS Camera Management. Selon le nombre de caméras à installer, choisissez la méthode qui vous convient le mieux.

Ces deux applications gratuites sont disponibles sur le CD de la caméra vidéo sur IP Axis fourni avec ce produit. Vous pouvez également les télécharger à partir du site www.axis.com/techsup.

Méthode Recommandée pour Systèmed'exploitation
AXIS Q1755 - Attribution d'une adresse IP - 1AXIS IP UtilityVoir page 21Une seule caméraPetites installationsWindows
AXIS Q1755 - Attribution d'une adresse IP - 2AXIS Camera ManagementVoir page 22Plusieurs camérasGrandes installationsInstallation sur un autre sous-réseauWindows 2000Windows XP ProWindows 2003 ServerWindows Vista

Remarques :

  • En cas d'échec de l'attribution d'adresse IP, vérifiez qu'aucun pare-feu ne bloque l'opération.
  • Pour connaître les autres méthodes d'attribution ou de détection de l'adresse IP de votre AXIS Q1755, par exemple sous d'autres systèmes d'exploitation, reportez-vous à la page 25.

AXIS IP Utility - Une seule caméra/petite installation

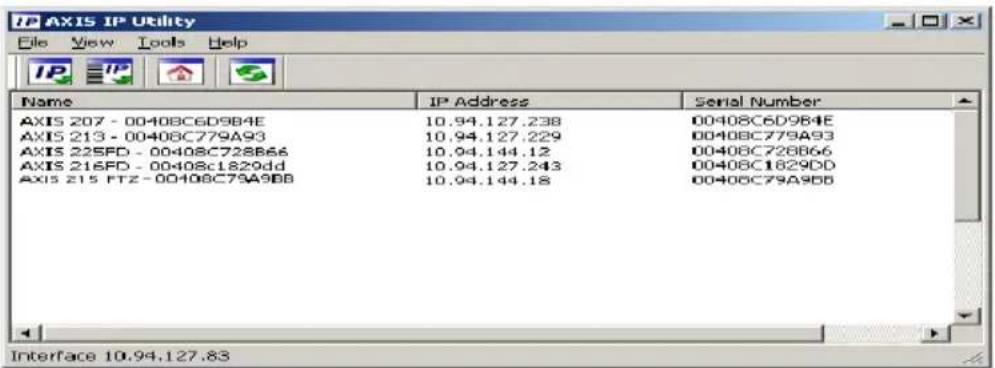

AXIS IP Utility recherche et affiche automatiquement les périphériques Axis sur votre réseau. Cette application sert également à attribuer manuellement une adresse IP statique.

AXIS IP Utility File View Tools Help IP IP Name IP Address Serial Number AXIS 207 - 00408C6D9B4E 10.94.127.238 00408C6D9B4E AXIS 213 - 00408C779A93 10.94.127.229 00408C779A93 AXIS 225FD - 00408C728B66 10.94.144.12 00408C728B66 AXIS 216FD - 00408c1829dd 10.94.127.243 00408C1829DD AXIS 215 FTZ - 00408C79A9BB 10.94.144.18 00408C79A9BB Interface 10.94.127.83

Notez que l'ordinateur exécutant l'application AXIS IP Utility doit se trouver sur le même segment de réseau (sous-réseau physique) que l'AXIS Q1755.

Détection automatique

  1. Vérifiez que l'AXIS Q1755 est connectée au réseau et sous tension.
  2. Lancez AXIS IP Utility.
  3. Lorsque l'icône de la caméra apparaît dans la fenêtre, double-cliquez dessus pour ouvrir la page d'accueil correspondante.
  4. Reportez-vous à la page 23 pour savoir comment configurer le mot de passe.

Attribution manuelle de l'adresse IP (facultatif)

  1. Trouvez une adresse IP non utilisée sur le même segment de réseau que celui de votre ordinateur.
  2. Sélectionnez AXIS Q1755 dans la liste.
  3. Cliquez sur le bouton IP Assign new IP address to the selected device (Attribuer une nouvelle adresse IP au périphérique sélectionné) et saisissez l'adresse IP.
  4. Cliquez sur le bouton Assign (Attribuer) et suivez les instructions affichées à l'écran. La caméra doit être redémarrée dans les 2 minutes pour que la nouvelle adresse IP soit prise en compte.
  5. Cliquez sur le bouton Home Page (Page d'accueil) pour accéder aux pages Web de la caméra.
  6. Reportez-vous à la page 23 pour savoir comment configurer le mot de passe.

AXIS Camera Management - Plusieurs caméras/grandes installations

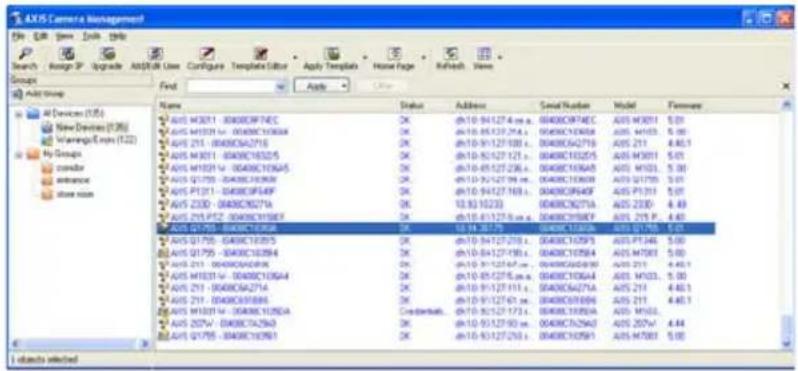

AXIS Camera Management peut détecter automatiquement plusieurs périphériques Axis, afficher l'état de connexion, gérer les mises à niveau du micrologiciel et configurer les adresses IP.

AXIS Camera Management File Edit Tools Help Search Assign SP Upgrade AXIS/IR Use Configure Templates Editor Apply Template Home Page Refresh View Groups Add Group Name AOS M3021 - 0408C0F74EC AOS M3021-4 - 0048C130654 AOS M3021-4 - 0048C130654 AOS M3021 - 0408C130216 AOS M3021 - 0408C130216 AOS M3021 - 0408C130216 AOS M3021 - 0408C130216 AOS M3021 - 0408C130216 AOS M3021 - 0408C27154 AOS M3021 - 0408C27154 AOS M3021 - 0408C27154 AOS M3021 - 0408C27154 AOS M3021 - 0408C27154 AOS M3021 - 0408C27156 AOS M3021 - 0408C27156 AOS M3021 - 0408C27156 AOS M3021 - 0408C27156 AOS M3021 - 0408C27156 AOS M3021 - 0408C27157 AOS M3021 - 0408C27157 AOS M3021 - 0408C27157 AOS M3021 - 0408C27157 AOS M3021 - 0408C27157 AOS M3021 - 0408C27158 AOS M3021 - 0408C27158 AOS M3021 - 0408C27158 AOS M3021 - 0408C27159 AOS M3021 - 0408C27159 AOS M3021 - 0408C27160 AOS M3021 - 0408C27160 AOS M3021 - 0408C27161 AOS M3021 - 0408C27161 AOS M3021 - 0408C27162 AOS M3021 - 0408C27162 AOS M3021 - 0408C27163 AOS M3021 - 0408C27163 AOS M3021 - 0408C27164 AOS M3021 - 0408C27164 AOS M3021 - 0408C27165 AOS M3021 - 0408C27165 AOS M3021 - 0408C27166 AOS M3021 - 0408C27166 AOS M3021 - 0408C27167 AOS M3021 - 0408C27167 AOS M3021 - 0408C27168 AOS M3021 - 0408C27169 AOS M3021 - 0408C27169 AOS M3021 - 0408C27170 AOS M3021 - 0408C27170 AOS M3021 - 0408C27171 AOS M3021 - 0408C27171 AOS M3021 - 0408C27172 AOS M3021 - 0408C27172 AOS M3O5B-5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5. AOS M3O5B-5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5. AOS M3O5B-6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6. AOS M3O5B-6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6. AOS M3O5B-7.7.7.7.7.7.7.7.7. AOS M3O5B-7.7.7.7. AOS M3O5B-7.7. AOS M3O5B-7. AOS M3O5B-7. AOS M3O5B-7. AOS M3O5B-7. AOS M3O5B-7. AOS M3O5B-7. AOS M3O5B-7. AOS M3O5B-7. AOS M3O5B-7. AOS M3O5B-7. AOS M3O5B- AOS M3O5B-8. AOS M3O5B-8. AOS M3O5B-8. AOS M3O5B-8. AOS M3O5B-8. AOS M3O5B-8. AOS M3O5B-8. AOS M3O5B-8. AOS M3O5B-8. AOS M3O5B-8. AOS M3O5B-8 . AOS M3O5B-9. AOS M3O5B-9. AOS M3O5B-9. AOS M3O5B-9. AOS M3O5B-9. AOS M3O5B-9. AOS M3O5B-9. AOS M3O5B-9. AOS M3O5B-9. AOS M3O5B-9. AOS M3O5B-9 . AOS M3O5B-9 . AOS M3O5B-9 . AOS M3O5B-9 . AOS M3O5B-9 . AOS M3O5B-9 . AOS M3O5B-9 . AOS M3O5B-9 . AOS M3O5B-9 . AOS M3O5B-9 . AOS M3O5B-9 . AOS m/s / AOS m/s / AOS m/s / AOS m/s / AOS m/s / AOS m/s / AOS m/s / AOS m/s / AOS m/s / AOS m/s / AOS m/s / AOS m/s / AOS m/s / AOS m/s / AOS m/s / AOS m/s / AOS m/s / AOS m/s / AOS m/s / AOS m/s / AOS m/s / a) objects selected

Détection automatique

  1. Vérifiez que la caméra est connectée au réseau et sous tension.
  2. Lancez AXIS Camera Management. Lorsque l'AXIS Q1755 apparaît dans la fenêtre, cliquez sur le lien avec le bouton droit de la souris et sélectionnez Live View Home Page (Page d'accueil – Vidéo en direct).
  3. Reportez-vous à la page 23 pour savoir comment configurer le mot de passe.

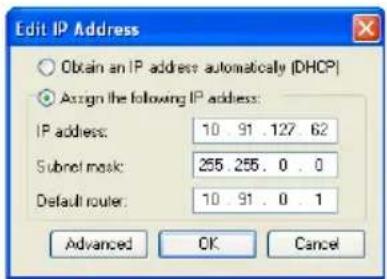

Attribution d'une adresse IP à un seul périphérique

  1. Sélectionnez AXIS Q1755 dans l'application AXIS Camera Management, puis cliquez sur le bouton Assign IP (Attribuer une adresse IP).
  2. Sélectionnez Assign the following IP address (Attribuer l'adresse IP suivante) et saisissez l'adresse IP, le masque de sous-réseau et le routeur par défaut que le périphérique utilisera.
  3. Cliquez sur le bouton OK.

Attribution d'adresses IP à plusieurs périphériques

AXIS Camera Management accélère le processus d'attribution d'adresses IP à plusieurs périphériques en suggérant des adresses IP parmi une plage spécifiée.

  1. Sélectionnez les périphériques à configurer (il peut s'agir de plusieurs modèles), puis cliquez sur le bouton Assign IP (Attribuer une adresse IP).
  2. Sélectionnez Assign the following IP address range (Attribuer la plage d'adresses IP suivante) et saisissez la plage d'adresses IP, le masque de sous-réseau et le routeur par défaut que les pr
  3. Cliquez sur le bouton OK.

AXIS Q1755 - Attribution d'adresses IP à plusieurs périphériques - 1

Configuration du mot de passe

Pour accéder au produit, le mot de passe par défaut de l'administrateur, root, doit être configuré. Vous pouvez effectuer cette opération dans la boîte de dialogue Configure Root Password (Configurer le mot de passe root) qui s'affiche lors du premier accès à l'AXIS Q1755.

Pour éviter les écoutes électroniques lors de la configuration du mot de passe root, utilisez une connexion HTTPS cryptée nécessitant un certificat HTTPS (voir la remarque ci-dessous).

Pour configurer le mot passe avec une connexion HTTP standard, saisissez directement le mot de passe dans la première boîte de dialogue représentée ci-dessous.

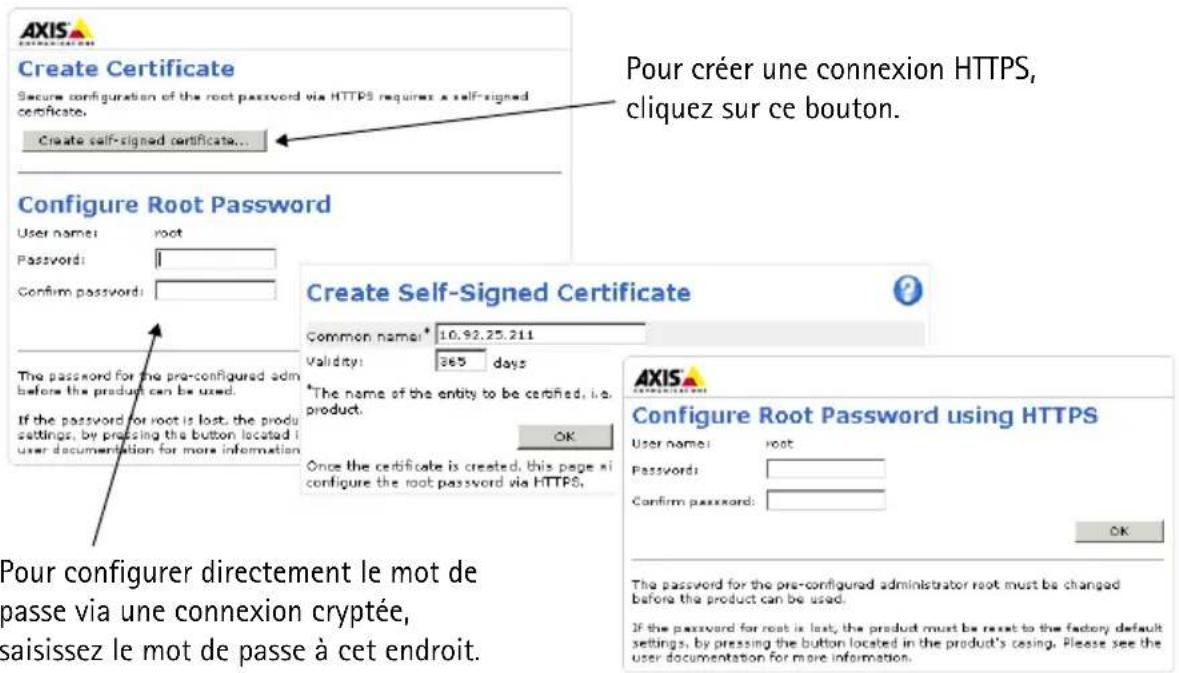

Pour configurer le mot passe avec une connexion HTTPS cryptée, procédez comme suit :

  1. Cliquez sur le bouton Create self-signed certificate (Créer un certificat autosigné).
  2. Saisissez les informations demandées, puis cliquez sur OK. Le certificat est créé et le mot de passe peut maintenant être configuré en toute sécurité. Tout le trafic vers et depuis l'AXIS Q1755 est désormais crypté.
  3. Saisissez un mot de passe, puis saisissez-le de nouveau pour confirmation. Cliquez sur OK. Le mot de passe est maintenant configuré.

AXIS Q1755 - Configuration du mot de passe - 1

  1. Pour vous connecter, saisissez le nom d'utilisateur « root » dans la boîte de dialogue à l'invite. Remarque : le nom d'utilisateur par défaut de l'administrateur est root et il ne peut pas être supprimé.
  2. Saisissez le mot de passe configuré ci-dessus et cliquez sur OK.

Accès au flux de données vidéo

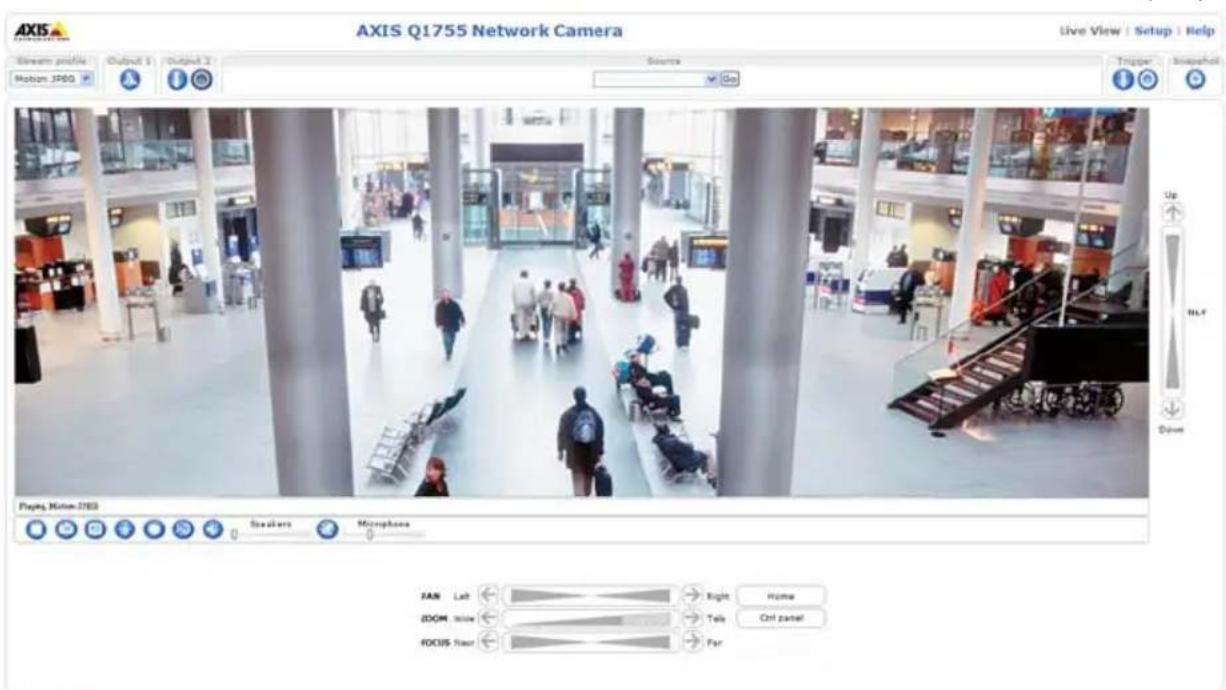

La page Live View (Vidéo en direct) de la caméra AXIS Q1755 s'affiche, avec des liens vers les outils de configuration, lesquels vous permettent d'adapter la caméra à vos besoins.

Si nécessaire, cliquez sur Yes (Oui) pour installer AMC (AXIS Media Control) afin de pouvoir visualiser le flux de données vidéo dans Internet Explorer. Vous devez pour cela avoir des droits d'administrateur sur cet ordinateur.

Setup (Configuration) : contient tous les outils nécessaires pour configurer la caméra en fonction de vos besoins.

Help (Aide) : affiche l'aide en ligne sur tout ce qui a trait à l'utilisation de la caméra.

AXIS Q1755 - Accès au flux de données vidéo - 1

  • Le protocole HTTPS (Hypertext Transfer Protocol over Secure Socket Layer) est utilisé pour crypter le trafic entre les navigateurs Web et les serveurs. Le certificat HTTPS contrôle l'échange crypté d'informations.
  • Le mot de passe root de l'administrateur par défaut ne peut pas être supprimé.
  • Si vous perdez ou oubliez le mot de passe root, les paramètres par défaut définis en usine de la caméra AXIS Q1755 devront être rétablis. Reportez-vous à la section Rétablissement des paramètres d'usine par défaut, à la page 30.

Autres méthodes de configuration de l'adresse IP

Le tableau ci-dessous indique les autres méthodes permettant de configurer ou de déterminer l'adresse IP. Toutes les méthodes sont activées par défaut et peuvent être désactivées.

Utilisation sous le système d'exploitationRemarques
UPnP ^TM Windows (ME ou XP)Lorsque la caméra est activée sur votre ordinateur, elle est détectée et ajoutée automatiquement au dossier Favoris réseau.
BonjourMAC OS X (10.4 ou version ultérieure)Pour les navigateurs compatibles avec Bonjour : accédez au signet de Bonjour dans votre navigateur (par exemple, Safari), puis cliquez sur le lien pour accéder aux pages Web de la caméra.
AXIS Dynamic DNS ServiceTous Service Axis gratuit vous permettant d'installer rapidement et facilement votre caméra. Nécessite une connexion Internet sans proxy HTTP. Pour plus d'informations, rendez-vous sur le site www.axiscam.net.
ARP/PingTous Reportez-vous aux instructions ci-dessous. La commande doit être saisie dans les 2 minutes suivant la mise sous tension de la caméra.
Affichage des pages administratives du serveur DHCPTous Pour consulter les pages administratives du serveur DHCP réseau, reportez-vous à la documentation du serveur.

Configuration de l'adresse IP à l'aide d'ARP/Ping

  1. Trouvez une adresse IP sur le même segment de réseau que celui de votre ordinateur.
  2. Repérez le numéro de série (S/N) sur l'étiquette de la caméra.
  3. Ouvrez une invite de commande sur votre ordinateur et saisissez les commandes suivantes :
Syntaxe pour Windows : Exemple pour Windows :
arp -s <Adresse IP> <Numéro de série> ping -l 408 -t <Adresse IP>arp -s 192.168.0.125 00-40-8c-18-10-00 ping -l 408 -t 192.168.0.125
Syntaxe pour UNIX/Linux/Mac : Exemple pourUNIX/Linux/Mac :
arp -s <Adresse IP> <Numéro de série> temp ping -s 408 <Adresse IP>arp -s 192.168.0.125 00:40:8c:18:10:00 temp ping -s 408 192.168.0.125
  1. Vérifiez que le câble réseau est connecté à la caméra, puis démarrez/redémarrez cette dernière en débranchant puis en rebranchant l'alimentation.
  2. Fermez la commande d'invite quand vous voyez « Reply from 192.168.0.125:...» (Réponse de 192.168.0.125 :) ...' ou un message similaire.
  3. Dans votre navigateur, tapez http:// dans le champ Emplacement/Adresse, puis appuyez sur la touche Entrée de votre clavier.

Remarques :

  • Pour ouvrir une invite de commande sous Windows : dans le menu Démarrer, sélectionnez Exécuter... et tapez cmd. Cliquez sur OK.
  • Pour utiliser la commande ARP sous Mac OS X, utilisez l'utilitaire Terminal dans Application > Utilitaires.

Connecteurs de l'appareil

Réseau – Connecteur Ethernet RJ-45. PoE (alimentation par Ethernet, classe 3). Il est recommandé d'utiliser des câbles blindés.

Entrée audio – Entrée de 3,5 mm pour microphone mono ou signal mono avec entrée de haut niveau (le canal de gauche est utilisé pour le signal stéréo).

Sortie audio – Sortie audio de 3,5 mm (niveau de ligne) qui peut être connectée à un système d'annonce publique (PA) ou à un haut-parleur actif avec amplificateur intégré. Une paire d'écouteurs peut également être connectée. Un connecteur stéréo doit être utilisé pour la sortie audio.

Sortie vidéo – Connecteurs RCA pour la sortie vidéo en composantes ou composite.

  • Sortie vidéo en composantes pour la vidéo TVHD (par exemple, caméra située dans une entrée et connectée à un écran de TVHD)
  • Vidéo composite (CVBS) – Pour une installation aisée à l'aide d'un écran de contrôle

VIDEO OUT Y Pb Pr/CVBS

RS-485/422 - Deux blocs terminaux à 2 broches pour l'interface série RS-485/422 utilisée pour le contrôle des équipements auxiliaires (appareils PTZ, etc.).

Le port série RS-485/422 peut être configuré dans les modes de port suivants :

- Port RS-422 unidirectionnel pour la transmission ou la réception de données à l'aide de deux fils, une paire RX ou TX.

- Port duplex RS-422 bidirectionnel pour la transmission de données (point à point) à l'aide de quatre fils, une paire RX et une paire TX.

  • Port semi-duplex RS-485 bidirectionnel pour la transmission de données à l'aide de deux fils, une paire RX/TX combinée.
  • Port duplex RS-485 bidirectionnel pour la transmission de données à l'aide de quatre fils, une paire RX et une paire TX.

RS-485/422
AXIS Q1755 - Connecteurs de l'appareil - 2
Broches 4 3 2 1

Fonction Broche Remarques
RS 485/422TX(A) 1 Paire TX pour RS-422 et RS-485 à 4 fils
RS 485/422TX(B) 2
RS-485A alt RS-485/422RX(A)3Paire RX pour tous les modes (RX/TX combiné pour RS-485 à 2 fils)
RS-485B alt RS-485/422RX(B) 4

Logement de carte mémoire SDHC – Carte mémoire SD haute capacité utilisée pour l'enregistrement local et le stockage amovible.

Alimentation - Bloc terminal à 3 broches 8-20 V CC ou 20-24 V CA

AXIS Q1755 - Connecteurs de l'appareil - 3

Connecteur pour terminaux E/S - Utilisé dans des applications telles que la détection de mouvement, le déclenchement d'événements, l'enregistrement à intervalles et les notifications d'alarme. En plus d'une alimentation auxiliaire et d'une broche GND, l'AXIS Q1755 possède 2 broches qui peuvent être configurées comme entrées ou sorties. Ces broches assurent l'interface avec :

AXIS Q1755 - Connecteurs de l'appareil - 4

- Sortie transistor : permet de connecter des dispositifs externes, comme des relais ou des DEL. Les dispositifs connectés peuvent être activés par l'AXIS VAPIX API, à l'aide des boutons de sortie sur la page Live View (Vidéo en direct) ou par un type d'événement. La sortie est considérée comme étant active (dans Event Configuration > Port Status(Configuration d'événement - État du port)) si le dispositif d'alarme est activé.

- Entrée numérique : entrée d'alarme utilisée pour connecter des dispositifs pouvant passer d'un circuit ouvert à un circuit fermé, par exemple : détecteurs infrarouge passifs, contacts de porte/fenêtre, détecteurs de bris de verre, etc. Lorsqu'un signal est reçu, l'état change et l'entrée devient active (sous Event Configuration > Port Status (Configuration d'événement - État du port)).

Fonction Numéro de brocheRemarques Caractéristiquestechniques
GND 1 Terre
Alimentation en 3,3 V CC2 Cette broche peut également servir à l'alimentation de matériel auxiliaire.Remarque :Cette broche ne peut être utilisée que comme sortie d'alimentation.Charge maximale = 250 mA
Configurable (entrée ou sortie)3 - 4 Entrée numérique - Connectez-la au GND pour l'activer ou laissez-la flotter (ou déconnectée) pour la désactiver.Entrée minimum = - 40 V CCEntrée maximum = + 40 V CC
Sortie numérique - Utilise un transistor NFET à drain ouvert avec la source connectée à GND. En cas d'utilisation avec un relais externe, une diode doit être connectée en parallèle avec la charge, en guise de protection contre les tensions transitoires.Charge maximale = 100 mATension maximale = + 40 V CC

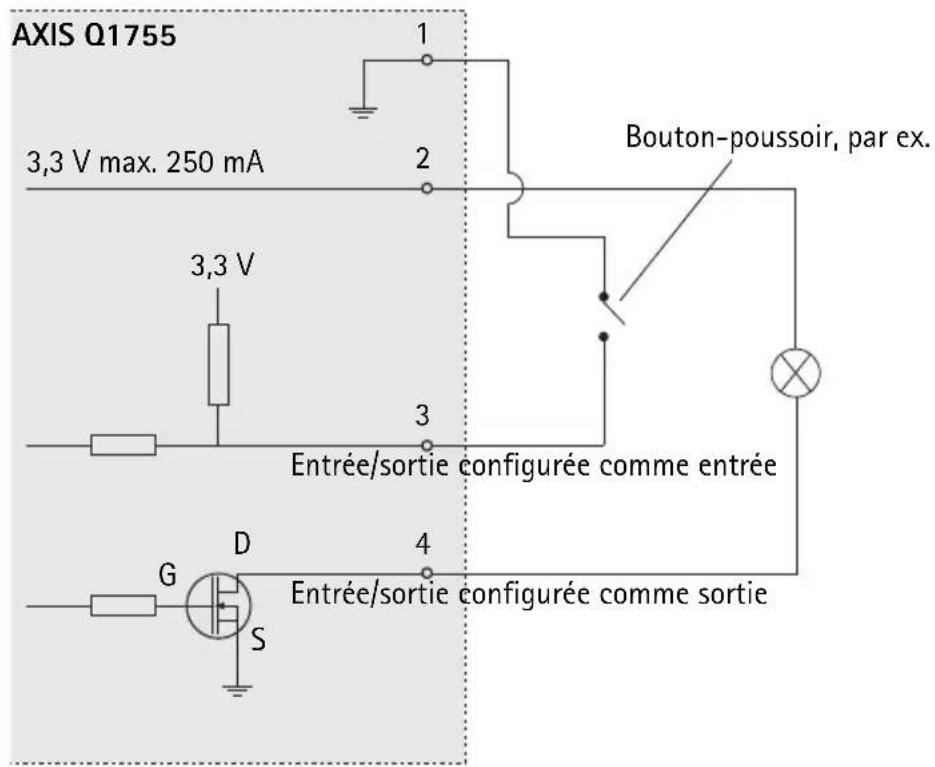

Schéma de connexion

AXIS Q1755 3,3 V max. 250 mA 1 2 Bouton-poussoir, par ex. 3,3 V 3 Entrée/sortie configurée comme entrée 4 Entrée/sortie configurée comme sortie G D S

Témoins DEL

DEL Couleur Indication
Réseau Vert Continu en cas de connexion à un réseau de 100 Mbits/s. Clignote en cas d'activité réseau.
État Vert Vert continu en cas de fonctionnement normal.Remarque : le témoin DEL d'état peut être configuré pour être éteint pendant le fonctionnement normal ou pour clignoter uniquement en cas d'accès à la caméra. Pour ce faire, cliquez sur Setup > System Options > LED (Configuration - Options système - DEL). Reportez-vous à l'aide en ligne pour plus d'informations.

Rétablissement des paramètres d'usine par défaut

Procédez comme suit pour rétablir tous les paramètres par défaut définis en usine, y compris l'adresse IP :

  1. Débranchez l'alimentation de la caméra.
  2. Maintenez le bouton de commande enfoncé et rebranchez l'alimentation.
  3. Appuyez sur le bouton de commande jusqu'à ce que le témoin d'alimentation passe à l'orange et clignote (cela peut prendre jusqu'à 15 secondes).
  4. Relâchez le bouton de commande. Lorsque le témoin DEL d'état émet une lumière verte (ce qui peut prendre 1 minute), les paramètres par défaut de la caméra ont été rétablis.
  5. Réaffectez l'adresse IP à l'aide de l'une des méthodes décrites dans ce document.

Il est également possible de rétablir les paramètres d'usine par défaut d'origine à partir de l'interface Web. Pour plus d'informations, reportez-vous à l'aide en ligne ou au Manuel d'utilisation.

Accès à la caméra sur Internet

Une fois installée, votre AXIS Q1755 est accessible sur votre réseau local (LAN). Pour accéder à la caméra sur Internet, les routeurs réseau doivent être configurés pour autoriser le trafic entrant, ce qui est généralement réalisé sur un port spécifique :

  • Le port HTTP (port 80 par défaut) pour l'affichage et la configuration
  • Le port RTSP (port 554 par défaut) pour l'affichage des flux de données vidéo H.264

Pour plus d'informations, consultez la documentation du routeur. Pour plus d'informations à ce sujet ou pour toute autre question, consultez la page Axis Support Web à l'adresse www.axis.com/techsup.

Plus d'informations

Le manuel de l'utilisateur est disponible sur le site Web d'Axis (www.axis.com) et sur le CD fourni avec ce produit.

Conseil :

Visitez le site www.axis.com/techsup pour vérifier si des mises à jours micrologicielles sont disponibles pour votre caméra AXIS Q1755. Pour connaître la version du micrologiciel actuellement installée, reportez-vous à la page Setup > About (Configuration - À propos de).

Consignes de sécurité - Remplacement de la pile

L'AXIS Q1755 utilise une pile au lithium CR2032 (3 V) pour l'alimentation de son horloge temps réel (HTR) interne. Dans des conditions d'utilisation normales, la durée de vie de cette pile est d'au moins 5 ans. Si la pile est faible, le fonctionnement de l'horloge temps réel est affecté et celle-ci se réinitialise à chaque mise en marche. Un message de journal apparaît lorsqu'il est nécessaire de remplacer la pile. La pile ne doit être remplacée que si cela s'avère nécessaire !

Si c'est le cas, observez les consignes suivantes :

  • Danger d'explosion si la pile n'est pas remplacée correctement
  • Ne remplacez la pile que par le même modèle ou un modèle équivalent recommandé par le fabricant.
  • Débarrassez-vous des piles usagées conformément aux instructions du fabricant.
Assistant notice
Powered by Anthropic
En attente de votre message
Informations produit

Marque : AXIS

Modèle : Q1755

Catégorie : Caméra de surveillance
