Q1755 - Überwachungskamera AXIS - Kostenlose Bedienungsanleitung

Produkttyp	Netzwerk-Überwachungskamera
Abmessungen	72 x 58 x 106 mm
Gewicht	450 g
Stromversorgung	PoE IEEE 802.3af (12V DC optional)
Auflösung	1920 x 1080 Pixel
Objektiv	Varifokal 2.8-8 mm, F1.2
Nachtsicht	Ja, bis zu 10 Meter
Videokompression	H.264 und M-JPEG
Speicher	microSD-Karte (bis zu 64 GB), NAS
Konnektivität	Ethernet 10/100 Base-T
Funktionen	Bewegungserkennung, bidirektionaler Audio
Wartung	Objektiv mit einem weichen Tuch reinigen
Sicherheit	Passwortauthentifizierung, HTTPS-Verschlüsselung
Ersatzteile	Netzteil, Kabel, Halterungen (separat erhältlich)
Reparierbarkeit	Von einem autorisierten Techniker reparierbar

Häufig gestellte Fragen - Q1755 AXIS

Wie greife ich auf die Weboberfläche der AXIS Q1755 Kamera zu?

Verwenden Sie das AXIS IP Utility, um die IP-Adresse der Kamera zu finden, und geben Sie sie dann in einem Webbrowser ein. Melden Sie sich mit dem Standard-Benutzernamen und Passwort an (admin/root).

Wie setze ich die Kamera auf die Werkseinstellungen zurück?

Drücken Sie den Reset Knopf, der sich am Kabel oder an der Kamera befindet, für 10 Sekunden mit einer Büroklammer. Die Kamera startet mit den Werkseinstellungen neu.

Was ist die maximale Reichweite der Nachtsicht?

Die integrierte Infrarot-Nachtsicht bietet eine Reichweite von bis zu 10 Metern bei völliger Dunkelheit.

Kann ich Videos ohne SD-Karte aufzeichnen?

Ja, Sie können auf einem NAS (Netzwerkspeicher) oder einem FTP-Server über das Netzwerk aufzeichnen. Die SD-Karte ist optional.

Ist die Kamera mit meinem bestehenden Überwachungssystem kompatibel?

Ja, die Kamera unterstützt den ONVIF Standard (Profile S), was die Kompatibilität mit den meisten NVRs und Drittanbietersoftware gewährleistet.

Wie aktualisiere ich die Firmware der Kamera?

Laden Sie die neueste Firmware von der Aberdeen (Axis) Website herunter. Gehen Sie in der Weboberfläche zu Administration > Wartung > Upgrade und wählen Sie die Datei aus.

Wie schließe ich ein externes Mikrofon an?

Die Kamera verfügt über einen 3,5 mm Audioeingang (oder Klemmenblock). Schließen Sie ein aktives Mikrofon an und aktivieren Sie das Audio in den Einstellungen der Weboberfläche.

Was tun, wenn das Bild unscharf ist?

Stellen Sie den Fokus ein, indem Sie den Objektivring drehen. Stellen Sie sicher, dass die Schutzabdeckung entfernt und das Objektiv sauber ist.

Unterstützt die Kamera digitalen Zoom?

Ja, die Kamera bietet einen digitalen Zoom bis zu 8x über die Weboberfläche. Der optische Zoom ist manuell (Varifokalobjektiv).

Wie konfiguriere ich die Bewegungserkennung?

Gehen Sie in der Weboberfläche zu Einstellungen > Bewegungserkennung. Definieren Sie Bereiche und Empfindlichkeiten. Sie können Aktionen wie Aufzeichnung oder E-Mail-Benachrichtigung auslösen.

BEDIENUNGSANLEITUNG Q1755 AXIS

AXIS Q1755 Installationsanleitung

In dieser Anleitung wird die Installation der AXIS Q1755 Netzwerk-Kamera in einem Netzwerk beschrieben. Alle weiteren Hinweise zur Verwendung des Produkts finden Sie im Benutzerhandbuch, das auf der mitgelieferten CD oder auf unserer Website unter www.axis.com/techsup zur Verfügung steht.

Installationsschritte

1. Prüfen Sie, ob alle in der nachfolgenden Liste aufgeführten Komponenten vorhanden sind.
2. Hardwareübersicht. Siehe Seite 32.
3. Installieren der Hardware. Siehe Seite 33.
4. Zuweisen einer IP-Adresse. Siehe Seite 34.
5. Festlegen des Kennworts. Siehe Seite 37.

Wichtig!

Verwenden Sie dieses Produkt unter Beachtung der geltenden rechtlichen Bestimmungen.

1 Lieferumfang

Komponente Modelle/Varianten/Anmerkungen
Netzwerk-Kamera AXIS Q1755	50 Hz/60 Hz
Klemmenblock-Anschluss	(1) 4-polige E/A-Anschlussklemme zum Anschließen von externen Geräten(1) 3-poliger Anschluss für die Stromversorgung(2) 2-poliger Anschluss für die RS-485/422-Verbindung
Kameramontagefuß Mitgelieferter Montagefuß aus Metall mit Befestigungsschrauben
CD CD für AXIS-Netzwerkvideoprodukte einschließlich Produktdokumentation, Installationswerkzeugen und anderer Software
Gedruckte Dokumente AXIS Q1	755 Installationsanleitung (dieses Dokument)Axis-Garantieerklärung
Optionales Zubehör Weitere Informationen zu Zubehör für die Stromversorgung und Außengehäusen finden Sie unter www.axis.com

② Hardwareübersicht

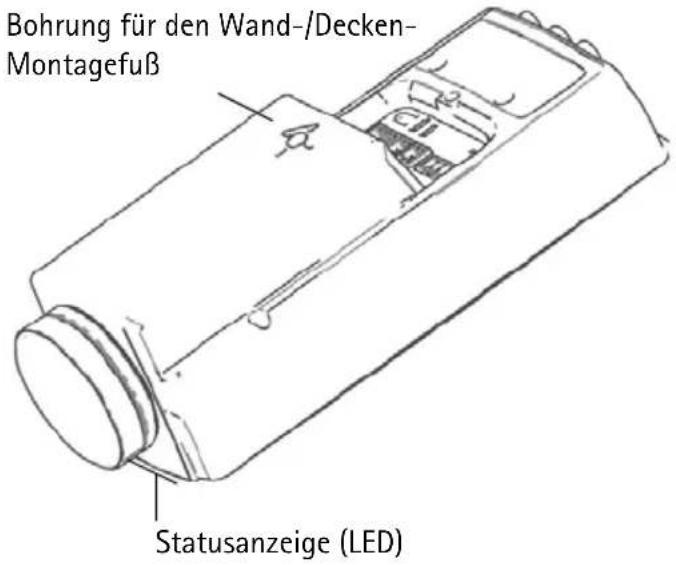

Die Kamera ist dafür konzipiert, mit dem Logo nach unten montiert zu werden.

Netzwerkanschluss siehe Seite 41

Stromversorgungsanschluss siehe Seite 41

Betriebsanzeige (LED)

Netzwerkanzeige (LED)

Artikelnummer (P/N) und Seriennummer (S/N). Die Seriennummer wird für die Installation benötigt.

WICHTIG! - Um AXIS Q1755 im Freien zu verwenden, muss sie in einem zugelassenen
Außengehäuse installiert werden. Auf unserer Homepage unter www.axis.com finden Sie weitere Informationen über Außengehäuse.

3 Installieren der Hardware

Befestigen Sie den Metallfuß an der Kamera und verwenden Sie Schrauben, die für das jeweilige Decken-/Wandmaterial geeignet sind. Beachten Sie, dass die Kamera mit dem Logo nach unten montiert werden muss.

Anschließen der Kabel

1. Sie können zusätzlich externe Geräte, wie z. B. Alarmanlagen, anschließen. Informationen zur Anschlussbelegung finden Sie auf Seite 41.
2. Für eine bidirektionale Audioverbindung können Sie zusätzlich einen Aktivlautsprecher und/oder ein externes Mikrofon anschließen.
3. Verbinden Sie die Kamera über ein abgeschirmtes Netzwerkkabel mit dem Netzwerk.

4. Schließen Sie die Kamera auf eine der folgenden Arten an die Stromversorgung an:

5. PoE (Power over Ethernet, Klasse 3). Wenn PoE vorhanden ist, wird der Anschluss automatisch bei Anschluss des Netzwerkkabels erkannt.

6. Verbinden Sie ein externes Netzteil mit dem Anschlussblock für die Stromversorgung. Informationen zur Verkabelung finden Sie unter Geräteanschlüsse, auf Seite 41.

7. Überprüfen Sie, ob die LED-Anzeigen die Betriebszustände korrekt angeben. Weitere Informationen hierzu finden Sie in der Tabelle auf Seite 43.

Composite-Video-Ausgang (optional)

Befolgen Sie für die schnelle und einfache Installation die folgenden Anweisungen zur Anzeige des Videosignals auf einem angeschlossenen Videomonitor.

1. Befolgen Sie dazu die Anweisungen in Anschließen der Kabel, auf Seite 33.
2. Verbinden Sie über ein Composite-Videokabel einen Videomonitor mit dem Video-Ausgang „Pr/CVBS" (rot) an der AXIS Q1755.

3. Halten Sie die Taste „CVBS“ fünf Sekunden lang gedrückt, um in den Installationsmodus für die Composite-Video-Ausgabe zu schalten.
   Hinweis: Die AXIS Q1755 bleibt zwei Minuten lang im Installationsmodus und schaltet anschließend automatisch wieder zu Component-Video zurück. Falls Sie mehr Zeit benötigen, drücken Sie die Taste erneut.

4. Positionieren Sie die Kamera und überprüfen Sie, ob der gewünschte Bereich auf dem Bildschirm angezeigt wird.

5. Trennen Sie die Verbindung mit dem Videomonitor.

Component-Video-Ausgang (optional)

Gehen Sie wie folgt vor, um das Videosignals direkt auf einem angeschlossenen HDTV-Videomonitor anzuzeigen.

1. Befolgen Sie dazu die Anweisungen in Anschließen der Kabel, auf Seite 33.
2. Schließen Sie die AXIS Q1755 direkt an einen HDTV-Monitor an. Verbinden Sie hierzu ein Component-Video-Kabel mit den Video-Ausgängen „Y“, „Pb“ und „Pr“.
   Fahren Sie anschließend mit den Anweisungen unter Zuweisen einer IP-Adresse, auf Seite 34 fort.

Zuweisen einer IP-Adresse

In den meisten Netzwerken ist heutzutage ein DHCP-Server eingebunden, der angeschlossenen Geräten automatisch IP-Adressen zuweist. Wenn Ihr Netzwerk über keinen DHCP-Server verfügt, wird für die AXIS Q1755 die Standard-IP-Adresse 192.168.0.90 verwendet.

Zum Zuweisen einer statischen IP-Adresse stehen unter Windows die Programme AXIS IP Utility und AXIS Camera Management zur Verfügung. Verwenden Sie die Methode, die für die gewünschte Anzahl der zu installierenden Kameras geeignet ist.

Beide Anwendungen stehen kostenlos auf der mitgelieferten CD für Axis-Netzwerkvideoprodukte zur Verfügung oder können unter www.axis.com/techsup heruntergeladen werden.

Methode Empfohlen für Betriebssystem
	AXIS IP UtilitySiehe Seite 35	Einzelne KameraKleine Installationen	Windows
	AXIS Camera ManagementSiehe Seite 36	Mehrere KamerasGroße InstallationenInstallation in einem anderenSubnetz	Windows 2000Windows XP ProWindows 2003 ServerWindows Vista

Hinweise:

• Falls Sie die IP-Adresse nicht zuweisen können, müssen ggf. die Einstellungen der Firewall überprüft werden.
• Weitere Informationen zu alternativen Methoden zum Festlegen der IP-Adresse der AXIS Q1755 (z. B. in anderen Betriebssystemen) finden Sie auf Seite 39.

AXIS IP Utility – einzelne Kamera/kleine Installation

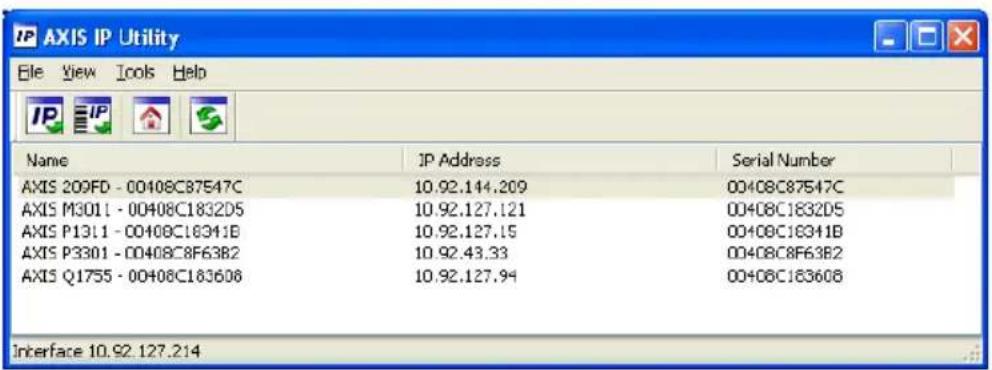

AXIS IP Utility erkennt automatisch im Netzwerk vorhandene Axis-Geräte und zeigt diese an. Die Anwendung kann außerdem zur manuellen Zuweisung einer statischen IP-Adresse verwendet werden.

Beachten Sie, dass sich die AXIS Q1755 und der Computer, auf dem AXIS IP Utility ausgeführt wird, im gleichen Netzwerksegment (d. h. physischen Subnetz) befinden müssen.

Automatische Erkennung

1. Stellen Sie sicher, dass die AXIS Q1755 an das Netzwerk und die Stromversorgung angeschlossen ist.
2. Starten Sie AXIS IP Utility.
3. Doppelklicken Sie auf das Symbol der Kamera, um die entsprechende Startseite zu öffnen.
4. Anweisungen zum Festlegen des Kennworts finden Sie auf Seite 37.

Manuelle Zuweisung der IP-Adresse (optional)

1. Wählen Sie eine nicht zugewiesene IP-Adresse im selben Netzwerksegment, in dem sich Ihr Computer befindet.
2. Wählen Sie die AXIS Q1755 in der Liste aus.
3. Klicken Sie auf die Schaltfläche IP Assign new IP address to the selected device (Zuweisung einer neuen IP-Adresse an das ausgewählte Gerät) und geben Sie die IP-Adresse ein.
4. Klicken Sie auf die Schaltfläche Assign (Zuweisen) und befolgen Sie die Anweisungen auf dem Bildschirm. Beachten Sie, dass die Kamera innerhalb von 2 Minuten neu gestartet werden muss, um die neue IP-Adresse festzulegen.
5. Klicken Sie auf die Schaltfläche Home Page (Homepage), um auf die Webseiten der Kamera zuzugreifen.
6. Anweisungen zum Festlegen des Kennworts finden Sie auf Seite 37.

AXIS Camera Management – mehrere Kameras/große Installationen

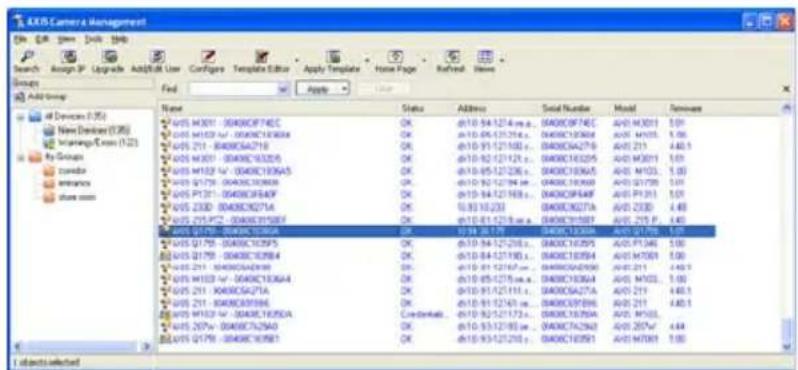

Mit AXIS Camera Management können automatisch mehrere Axis-Geräte erkannt, der Verbindungsstatus angezeigt, die Firmware-Aktualisierungen verwaltet und IP-Adressen festgelegt werden.

Automatische Erkennung

1. Stellen Sie sicher, dass die Kamera an das Netzwerk und die Stromversorgung angeschlossen ist.
2. Starten Sie AXIS Camera Management. Wenn die AXIS Q1755 im Fenster angezeigt wird, klicken Sie mit der rechten Maustaste auf den Link und wählen Sie Live View Home Page (Homepage der Live-Ansicht).
3. Anweisungen zum Festlegen des Kennworts finden Sie auf Seite 37.

Zuweisen einer IP-Adresse für ein einzelnes Gerät

1. Wählen Sie die AXIS Q1755 in AXIS Camera Management aus und klicken Sie auf die Schaltfläche Assign IP (IP-Adresse zuweisen).

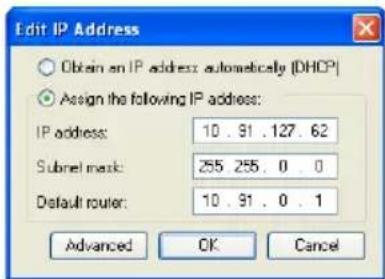

2. Wählen Sie die Option Assign the following IP address (Folgende IP-Adresse zuweisen) und geben Sie die IP-Adresse, die Subnetzmaske und den Standardrouter für das Gerät ein.

3. Klicken Sie auf die Schaltfläche OK.

Zuweisen von IP-Adressen für mehrere Geräte

AXIS Camera Management beschleunigt die Zuweisung von IP-Adressen an mehrere Geräte, indem IP-Adressen aus einem angegebenen Bereich vorgeschlagen werden.

1. Wählen Sie die zu konfigurierenden Geräte aus (es können auch unterschiedliche Modelle gewählt werden) und klicken Sie auf die Schaltfläche Assign IP (IP-Adresse zuweisen).
2. Wählen Sie die Option Assign the following IP address range (Folgenden IP-Adressbereich zuweisen) und geben Sie den IP-Adressbereich, die Subnetzmaske und den Standardrouter für das Gerät ein.
3. Klicken Sie auf die Schaltfläche OK.

Festlegen des Kennworts

Für den Zugriff auf das Produkt muss das Kennwort für den standardmäßigen Administrator-Benutzer root festgelegt werden. Dies erfolgt über das Dialogfeld „Configure Root Password“ (Root-Kennwort konfigurieren), das beim erstmaligen Zugriff auf die AXIS Q1755 angezeigt wird.

Um ein Abhören der Datenkommunikation während der Festlegung des Root-Kennworts zu vermeiden, können Sie diesen Vorgang über eine verschlüsselte HTTPS-Verbindung durchführen, die ein HTTPS-Zertifikat erfordert (siehe folgenden Hinweis).

Um das Kennwort über eine standardmäßige HTTP-Verbindung festzulegen, geben Sie es direkt in dem ersten angezeigten Dialogfeld ein.

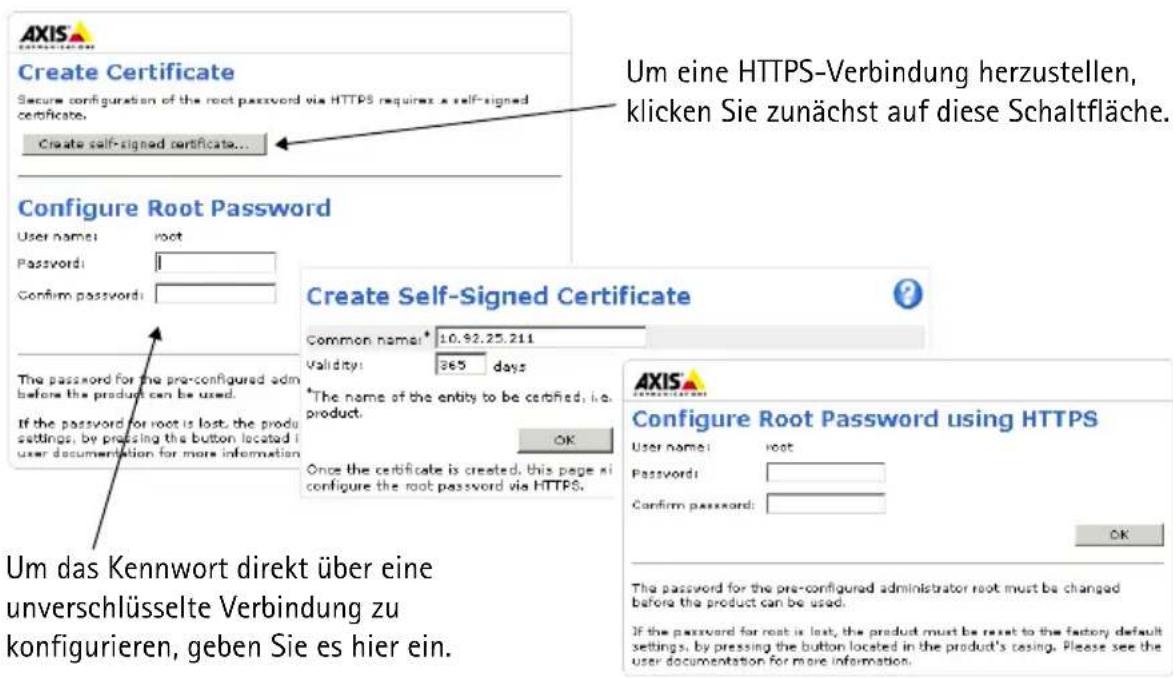

Um das Kennwort über eine verschlüsselte HTTPS-Verbindung festzulegen, gehen Sie wie folgt vor:

1. Klicken Sie auf die Schaltfläche Create self-signed certificate (Selbstsigniertes Zertifikat erstellen).
2. Geben Sie die angeforderten Informationen ein und klicken Sie auf OK. Das Zertifikat wird erstellt, und das Kennwort kann jetzt sicher festgelegt werden. Der gesamte Datenverkehr der AXIS Q1755 wird ab diesem Zeitpunkt verschlüsselt.
3. Geben Sie ein Kennwort ein, und wiederholen Sie die Eingabe, um die korrekte Schreibweise zu bestätigen. Klicken Sie auf OK. Damit ist das Kennwort konfiguriert.

1. Geben Sie den Benutzernamen „root“ wie erforderlich ein.
   Hinweis: Der standardmäßige Administrator-Benutzername „root“ kann nicht gelöscht werden.
2. Geben Sie das zuvor festgelegte Kennwort ein und klicken Sie auf „OK“.

Zugriff auf den Videostrom

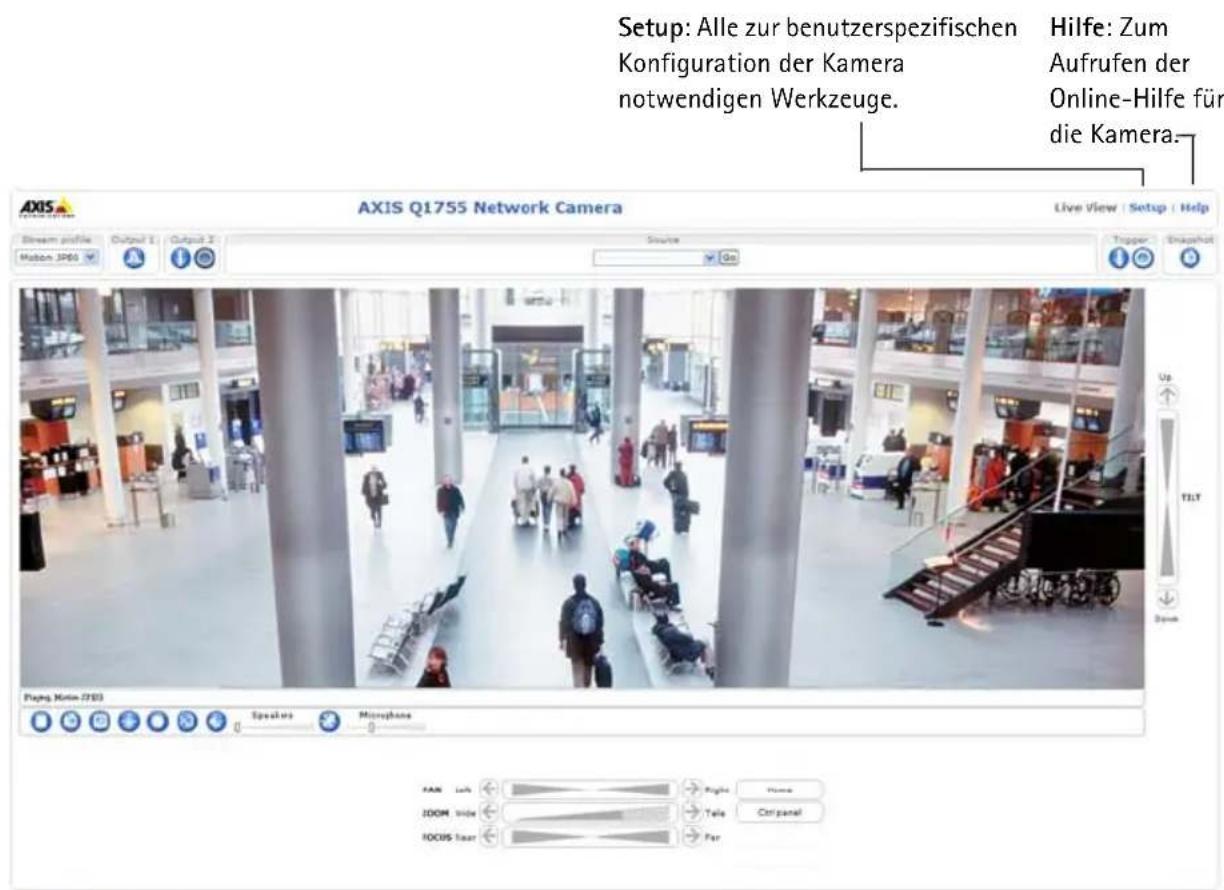

Die Seite „Live-View“ (Live-Ansicht) der AXIS Q1755 wird angezeigt. Sie enthält Links zu Setup-Tools, mit denen Sie die Kamera Ihren Bedürfnissen entsprechend anpassen können.

Klicken Sie bei Bedarf auf Yes (Ja), um AMC (AXIS Media Control) zu installieren. Nach Abschluss der Installation können Sie Videoströme in Internet Explorer anzeigen. Hierzu müssen Sie über Administratorrechte für den Computer verfügen.

[e-mail]

Hinweise:

• Das Protokoll HTTPS (Hypertext Transfer Protocol over Secure Socket Layer) wird verwendet, um den Datenverkehr zwischen Webbrowsern und Servern zu verschlüsseln. Das HTTPS-Zertifikat steuert den verschlüsselten Informationsaustausch.
• Der standardmäßige Administrator-Benutzer root kann nicht gelöscht werden.
• Wenn Sie das Kennwort für root vergessen haben, muss die AXIS Q1755 auf die Werkseinstellungen zurückgesetzt werden. Siehe Wiederherstellen der werkseitigen Standardeinstellungen, auf Seite 44.

Andere Methoden zum Festlegen der IP-Adresse

Diese Tabelle bietet einen Überblick über weitere Methoden, die IP-Adresse festzulegen bzw. zu ermitteln. Alle Methoden sind standardmäßig aktiviert und können deaktiviert werden.

	Verwendung im Betriebssystem	Hinweise
UPnPTM	Windows (ME oder XP)	Wenn die Funktion auf dem Computer aktiviert ist, wird die Kamera automatisch erkannt und zu „Netzwerkumgebung“ hinzugefügt.
Bonjour	MAC OSX (10.4 oder höher)	Kann nur bei Browsern verwendet werden, die Bonjour unterstützen. Navigieren Sie zum Bonjour-Lesezeichen Ihres Browsers (z. B. Safari) und klicken Sie auf den Link, um auf die Webseiten der Kamera zu gelangen.
AXIS Dynamic DNS Service	Alle Ein kostenloser Service von Axis, mit dem Sie Ihre Kamera schnell und einfach installieren können. Eine Internetverbindung ohne HTTP-Proxyserver ist Voraussetzung. Weitere Informationen hierzu finden Sie auf www.axiscam.net.
ARP/Ping	Alle Siehe unten. Der Befehl muss innerhalb von 2 Minuten erfolgen, nachdem die Kamera an das Stromnetz angeschlossen wurde.
Admin-Seiten des DHCP-Servers anzeigen	Alle Hinweise zum Anzeigen der Administrationsseiten des DHCP-Servers im Netzwerk finden Sie in der Serverdokumentation.

Zuweisen der IP-Adresse per ARP/Ping

1. Wählen Sie eine IP-Adresse aus dem Netzwerksegment, in dem sich auch Ihr Computer befindet.
2. Suchen Sie die Seriennummer (S/N) auf dem Produktaufkleber an der Kamera.
3. Öffnen Sie auf Ihrem Computer die Eingabeaufforderung und geben Sie die folgenden Befehle ein:

Windows-Syntax: Beispiel für Windows:
arp -s <IP-Adresse> <Seriennummer> ping -l 408 -t <IP-Adresse>	arp -s 192.168.0.125 00-40-8c-18-10-00 ping -l 408 -t 192.168.0.125
UNIX/Linux/Mac-Syntax: Beispiel für UNIX/Linux/Mac:
arp -s <IP-Adresse> <Seriennummer> temp ping -s 408 <IP-Adresse>	arp -s 192.168.0.125 00:40:8c:18:10:00 temp ping -s 408 192.168.0.125

1. Stellen Sie sicher, dass das Netzwerkkabel mit der Kamera verbunden ist und starten Sie die Kamera bzw. starten Sie diese neu, indem Sie die Stromversorgung unterbrechen und wiederherstellen.

2. Schließen Sie die Befehlszeile, sobald „Reply from 192.168.0.125:“ ...’ oder eine ähnliche Meldung erscheint.

3. Starten Sie einen Browser, geben Sie im Adressfeld „http://" ein und drücken Sie die Eingabetaste auf der Tastatur.

Hinweise:

• So öffnen Sie die Eingabeaufforderung unter Windows: Wählen Sie im Startmenü die Option „Ausführen..." und geben Sie „cmd" ein. Klicken Sie auf „OK".
• Verwenden Sie zum Eingeben des Befehls „ARP“ unter Mac OS X das Dienstprogramm „Terminal“, das Sie unter „Anwendung > Dienstprogramme“ finden.

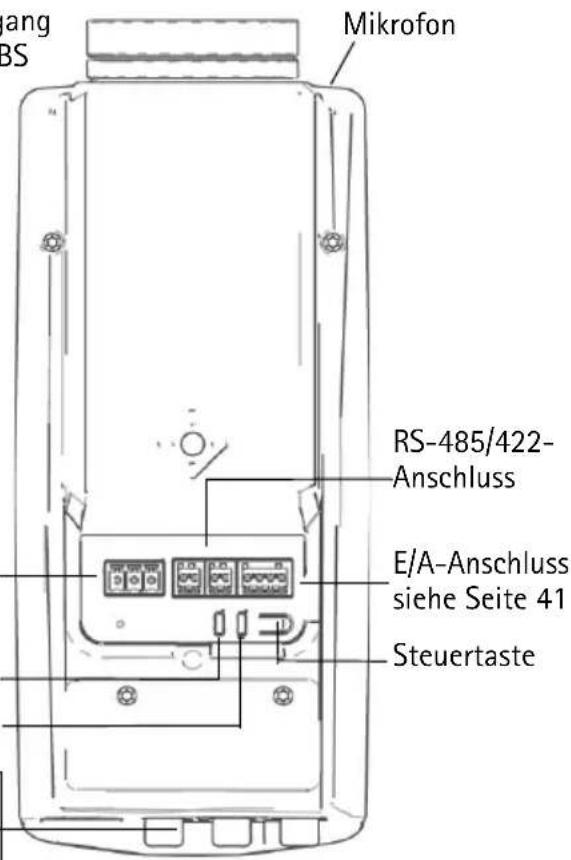

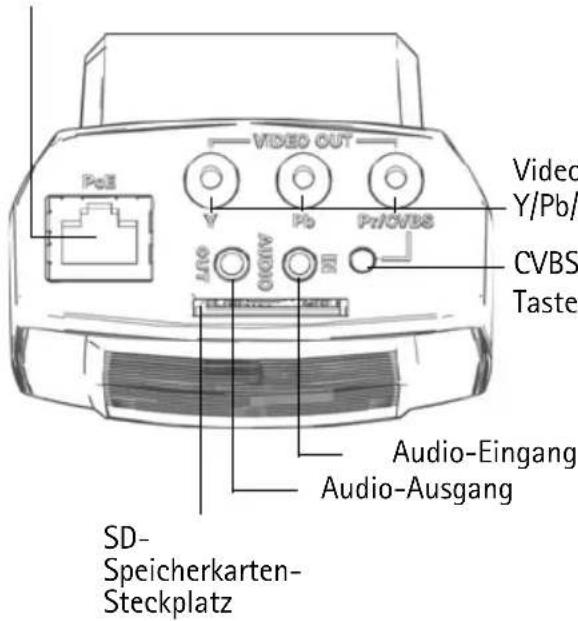

Geräteanschlüsse

Netzwerk – RJ-45-Ethernetanschluss. Unterstützt PoE (Power over Ethernet, Klasse 3). Die Verwendung von abgeschirmten Kabeln wird empfohlen.

Audio-Eingang - 3,5-mm-Anschluss für ein Monomikrofon oder ein Monosignal (linker Kanal wird von einem Stereosignal benutzt).

Audio-Ausgang - 3,5-mm-Audio-Ausgang (Leistungsstufe) zum Anschließen einer Rundrufanlage (PA) oder eines Aktivlautsprechers mit integriertem Verstärker. Auch ein Kopfhörer kann angeschlossen werden. Ein Stereostecker muss für den Audio-Ausgang benutzt werden.

Video-Ausgang – RCA-Anschlüsse für die Component- oder Composite-Video-Ausgang.

• Component-Video-Ausgang – für HDTV-Video, z. B. für eine mit einem HDTV-Bildschirm verbundene Eingangsüberwachungskamera
• Composite-Video (CVBS) – zur einfachen Installation unter Verwendung eines Videomonitors

RS-485/422 – Zwei 2-polige Anschlussblöcke für serielle Schnittstellen vom Typ RS-485/422 zur Steuerung von Zusatzgeräten, wie z. B. PTZ-Geräten.

Der serielle RS-485/422-Anschluss kann in den folgenden Anschlussmodi konfiguriert werden:

RS-485/422

• Bidirektionaler RS-485-Halbduplex-Anschluss für die Datenübertragung über zwei Leiter, ein kombiniertes RX/TX-Paar.
• Bidirektionaler RS-485-Vollduplex-Anschluss für die Datenübertragung über vier Leiter, ein RX-Paar und ein TX-Paar

Kontakte 4 3 2 1

- Unidirektionaler RS-422-Anschluss für die Datenübertragung bzw. den Datenempfang über zwei Leiter, RX- oder TX-Paar

- Bidirektionaler RS-422-Vollduplex-Anschluss für die Datenübertragung (Punkt-zu-Punkt) über vier Leiter, ein RX-Paar und ein TX-Paar

Funktion Kontakt Hinweise
RS 485/422TX(A) 1 TX-Paar für RS-422 und RS-485 mit 4 Leitern
RS 485/422TX(B) 2
RS-485A alt RS-485/422RX(A) 3 RX-Paar für alle Modi (kombinierter RX/TX für RS-485 mit 2 Leitern)
RS-485B alt RS-485/422RX(B) 4

SDHC-Speicherkarteneinschub – Für SD-Speicherkarten mit hoher Kapazität (SDHC) zur lokalen Aufzeichnung und als Wechselmedium.

Netz - 3-poliger Anschlussblock, 8-20 V DC oder 20-24 V AC

E/A-Anschluss – Wird z. B. für Bewegungserkennung und Ereignisauslösung, Zeitrafferaufnahmen und Alarmbenachrichtigungen verwendet. Außer den Kontakten für eine Zusatzstromversorgung und Masse verfügt die AXIS Q1755 noch über 2 weitere Kontakte, die entweder als Eingang oder als Ausgang konfiguriert werden können. Diese Kontakte stellen die Schnittstelle für Folgendes bereit:

• Transistorausgang: Für den Anschluss externer Relais und LEDs. Angeschlossene Geräte können über die AXIS VAPIX API, über die Schaltflächen für den Ausgang auf der Seite Live View oder durch einen Ereignistyp aktiviert werden. Der Ausgang wird als aktiviert (Event Configuration > Port Status [Ereigniskonfiguration > Port-Status]) angezeigt, wenn das Alarm meldende Gerät eingeschaltet ist.
• Digitaler Eingang: Alarmeingang für den Anschluss von Geräten, die zwischen geöffnetem und geschlossenem Schaltkreis wechseln können, z. B.: PIR-Kameras, Tür-/Fensterkontakte, Glasbruchmelder usw. Bei Empfang eines Signals ändert sich der Status und der Eingang wird aktiviert (siehe Event Configuration > Port Status [Ereigniskonfiguration - Port-Status]).

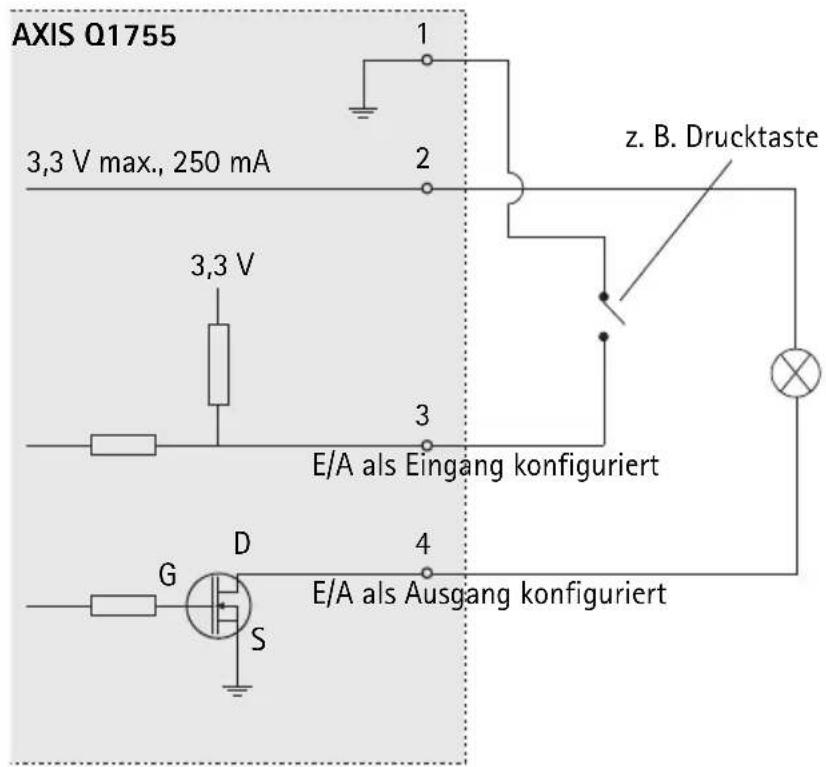

Funktion	Kontakt-nummer	Hinweise Spezifikationen
ERDE 1 Masse
3,3 VGleichstrom	2 Dieser Kontakt kann auch für die Stromversorgung von Zusatzgeräten verwendet werden.Hinweis:Dieser Kontakt kann nur für die Stromversorgung verwendet werden.		Max. Stromstärke = 250 mA
Konfigurierbar (Ein- oder Ausgang)	3 - 4 Digitaler Eingang: Zum Aktivieren mit dem Massekontakt verbinden; zum Deaktivieren nicht anschließen.		Min. Eingang = -40 V DCMax. Eingang = +40 V DC
			Digitalausgang - Verwendet einen NFET-Transistor mit offener Senke, wobei die Quelle mit der Masse verbunden ist. Zum Schutz vor Spannungsspitzen muss bei der Kombination mit einem externen Relais eine Diode parallel zur Last geschaltet werden.

Anschlussschaltbild

LED-Anzeigen

LED Farbe	Bedeutung
Netzwerk Grün Leuchtet		konstant bei Verbindung mit einem 100-MBit/s-Netzwerk. Blinkt bei Netzwerkaktivität.
		Gelb Leuchtet konstant bei Verbindung mit einem 10-MBit/s-Netzwerk. Blinkt bei Netzwerkaktivität.
		Leuchtet nicht	Keine Netzwerkverbindung vorhanden.
Status Grün Leuchtet bei Normalbetrieb konstant grün.Hinweis: Die Status-LED kann so konfiguriert werden, dass sie bei normalem Betrieb nicht leuchtet oder nur dann blinkt, wenn auf die Kamera zugegriffen wird. Diese Konfiguration können Sie unter Setup > System Options > LED (Setup > Systemoptionen > LED-Einstellungen) vornehmen. Weitere Informationen hierzu finden Sie in der Online-Hilfe.
			Gelb Leuchtet konstant beim Einschalten und beim Wiederherstellen der Werkseinstellungen bzw. von vorherigen Einstellungen.
			Rot Blinkt langsam bei Aktualisierungsfehler.
Netz Grün	Normaler Betrieb.
	Gelb Blinkt grün/gelb während Firmware-Aktualisierung.

Wiederherstellen der werkseitigen Standardeinstellungen

Gehen Sie wie folgt vor, um sämtliche Parameter einschließlich der IP-Adresse auf die werkseitigen Standardeinstellungen zurückzusetzen:

1. Trennen Sie die Kamera von der Stromversorgung.
2. Halten Sie die Steuertaste gedrückt und schließen Sie den Netzstecker wieder an.
3. Halten Sie die Steuertaste so lange gedrückt, bis die Statusanzeige gelb aufleuchtet (dies kann bis zu 15 Sekunden dauern).
4. Lassen Sie die Steuertaste los. Sobald die Statusanzeige grün leuchtet (dies kann bis zu einer Minute dauern), ist die Kamera auf die werkseitigen Standardeinstellungen zurückgesetzt.
5. Legen Sie die IP-Adresse erneut fest. Wenden Sie dabei eines der in diesem Handbuch beschriebenen Verfahren an.

Die Parameter können auch über die Weboberfläche auf die werkseitigen Einstellungen zurückgesetzt werden. Weitere Informationen dazu finden Sie in der Online-Hilfe und im Benutzerhandbuch.

Zugriff auf die Kamera über das Internet

Nach der Installation können Sie auf die AXIS Q1755 über Ihr lokales Netzwerk (LAN) zugreifen. Um auch über das Internet auf die Kamera zugreifen zu können, müssen Sie die Netzwerk-Router so konfigurieren, dass diese den eingehenden Datenverkehr zulassen, was üblicherweise durch Zuweisung eines bestimmten Ports geschieht.

• HTTP-Port (standardmäßig Port 80) für die Anzeige und Konfiguration
• RTSP-Port (standardmäßig Port 554) für die Anzeige von H.264-Videoströmen

Ausführliche Informationen dazu finden Sie in der Dokumentation des Routers. Weitere Informationen zu diesem und anderen Themen erhalten Sie auf der Axis Support-Website unter www.axis.com/techsup.

Weitere Informationen

Das Benutzerhandbuch ist auf der Axis Website unter http://www.axis.com erhältlich und befindet sich auch auf der mitgelieferten CD für Axis-Netzwerkvideoprodukte.

Tipp! Unter www.axis.com/techsup finden Sie Firmware-Aktualisierungen für Ihre AXIS Q1755. Informationen zur aktuellen Firmware-Version finden Sie unter Setup > Info.

Sicherheitshinweis zum Batterieaustausch

Die AXIS Q1755 benötigt eine Lithium-Batterie CR2032 3,0 V, um die interne Echtzeituhr (RTC) zu versorgen. Die Lebensdauer dieser Batterie beträgt unter normalen Betriebsbedingungen mindestens 5 Jahre. Bei niedrigem Batteriestand muss die RTC bei jedem Einschalten nachgestellt werden. Es wird eine Protokollnachricht angezeigt, wenn die Batterie ausgetauscht werden muss. Die Batterie sollte nur wenn unbedingt erforderlich ausgetauscht werden.

Wenn die Batterie ausgetauscht werden muss, beachten Sie diese Hinweise:

• Es besteht Explosionsgefahr, wenn die Batterie nicht ordnungsgemäß eingesetzt wurde.
• Nur gegen vom Hersteller empfohlene Batterien desselben oder eines ähnlichen Typs austauschen.
• Entsorgen benutzter Batterien gemäß den Herstellervorgaben.
