Q1755 - Telecamera di sorveglianza AXIS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Telecamera di sorveglianza di rete
Dimensioni	72 x 58 x 106 mm
Peso	450 g
Alimentazione	PoE IEEE 802.3af (12V CC opzionale)
Risoluzione	1920 x 1080 pixels
Obiettivo	Varifocal 2.8-8 mm, F1.2
Visione notturna	Sì, fino a 10 metri
Compressione video	H.264 e M-JPEG
Archiviazione	Scheda microSD (fino a 64 GB), NAS
Connettività	Ethernet 10/100 Base-T
Funzioni	Rilevamento di movimento, audio bidirezionale
Manutenzione	Pulire l'obiettivo con un panno morbido
Sicurezza	Autenticazione tramite password, crittografia HTTPS
Ricambi	Alimentatore, cavi, supporti (venduti separatamente)
Riparabilità	Riparabile da un tecnico autorizzato

Domande frequenti - Q1755 AXIS

Come accedere all'interfaccia web della telecamera AXIS Q1755?

Utilizzare l'utility AXIS IP Utility per trovare l'indirizzo IP della telecamera, quindi inserirlo in un browser web. Accedere con il nome utente e la password predefiniti (admin/root).

Come ripristinare la telecamera alle impostazioni di fabbrica?

Premere il pulsante Reset situato sul cavo o sulla telecamera per 10 secondi utilizzando una graffetta. La telecamera si riavvia con le impostazioni di fabbrica.

Qual è la distanza massima della visione notturna?

La visione notturna a infrarossi integrata offre una portata fino a 10 metri nell'oscurità totale.

Posso registrare video senza scheda SD?

Sì, è possibile registrare su un NAS (server di archiviazione di rete) o un server FTP tramite la rete. La scheda SD è opzionale.

La telecamera è compatibile con il mio sistema di videosorveglianza esistente?

Sì, la telecamera supporta lo standard ONVIF (Profile S), garantendo la compatibilità con la maggior parte dei NVR e software di terze parti.

Come aggiornare il firmware della telecamera?

Scaricare l'ultimo firmware dal sito Aberdeen (Axis). Nell'interfaccia web, andare su Amministrazione > Manutenzione > Aggiornamento e selezionare il file.

Come collegare un microfono esterno?

La telecamera dispone di un ingresso audio 3.5 mm (o morsettiera). Collegare un microfono attivo e attivare l'audio nelle impostazioni dell'interfaccia web.

Cosa fare se l'immagine è sfocata?

Regolare la messa a fuoco ruotando l'anello dell'obiettivo. Assicurarsi che il coperchio di protezione sia rimosso e che l'obiettivo sia pulito.

La telecamera supporta lo zoom digitale?

Sì, la telecamera offre uno zoom digitale fino a 8x tramite l'interfaccia web. Lo zoom ottico è manuale (obiettivo varifocale).

Come configurare il rilevamento di movimento?

Nell'interfaccia web, andare su Impostazioni > Rilevamento di movimento. Definire zone e sensibilità. È possibile attivare azioni come la registrazione o un avviso email.

MANUALE UTENTE Q1755 AXIS

AXIS Q1755 Guida all'installazione

Nel presente documento vengono fornite le istruzioni per installare la AXIS Q1755 Videocamera di rete nella propria rete. Per ulteriori informazioni sull'utilizzo del prodotto, consultare la Guida per l'utente disponibile sul CD incluso nella confezione oppure visitare il sito Web all'indirizzo www.axis.com/techsup.

Procedura di installazione

1. Controllare il contenuto della confezione utilizzando l'elenco fornito di seguito.
2. Panoramica dell'hardware. Vedere la pagina 46.
3. Installazione dell'hardware. Vedere la pagina 47.
4. Assegnazione di un indirizzo IP. Vedere la pagina 48.
5. Impostazione della password. Vedere la sezione pagina 51.

Importante! Il prodotto deve essere utilizzato in conformità alle leggi e alle disposizioni locali.

1 Contenuto della confezione

Articolo Modelli/varianti/note
Videocamera di rete AXIS Q1755 50 Hz/60 Hz
Connettore della morsettiera	(1) Connettore a 4 pin per la connessione di periferiche esterne alla morsettiera I/O(1) Connettore a 3 pin per l'alimentazione(2) Connettore a 2 pin per la connessione R-485/422
Piedistallo Piedistallo di metallo con viti di montaggio
CD CD di AXIS Network Video	Product, comprensivo della documentazione del prodotto, utensili di installazione e altro software
Documentazione cartacea	Guida all'installazione della videocamera AXIS Q1755 (questo documento) Certificato di garanzia Axis
Accessori opzionali	Per informazioni sugli accessori per l'alimentazione e gli alloggiamenti per esterni, visitare il sito Web www.axis.com .

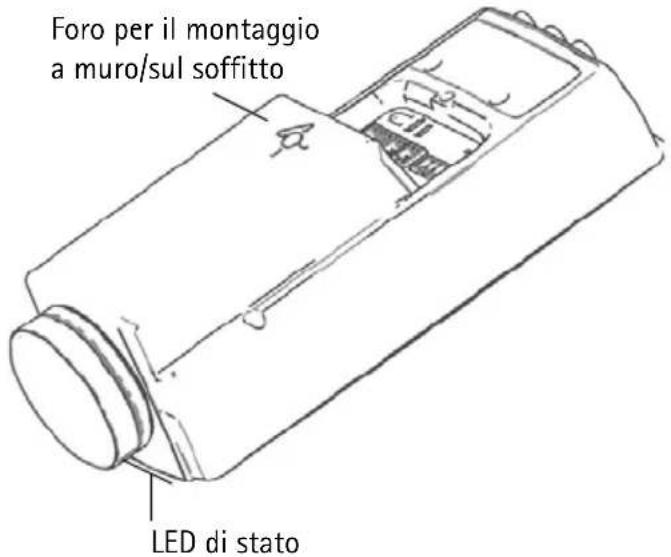

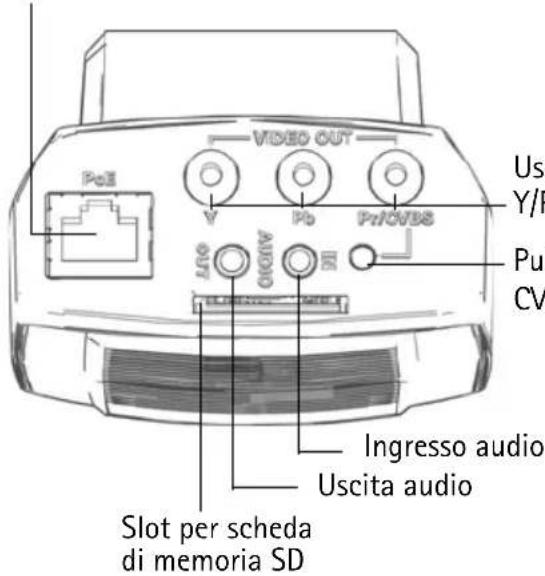

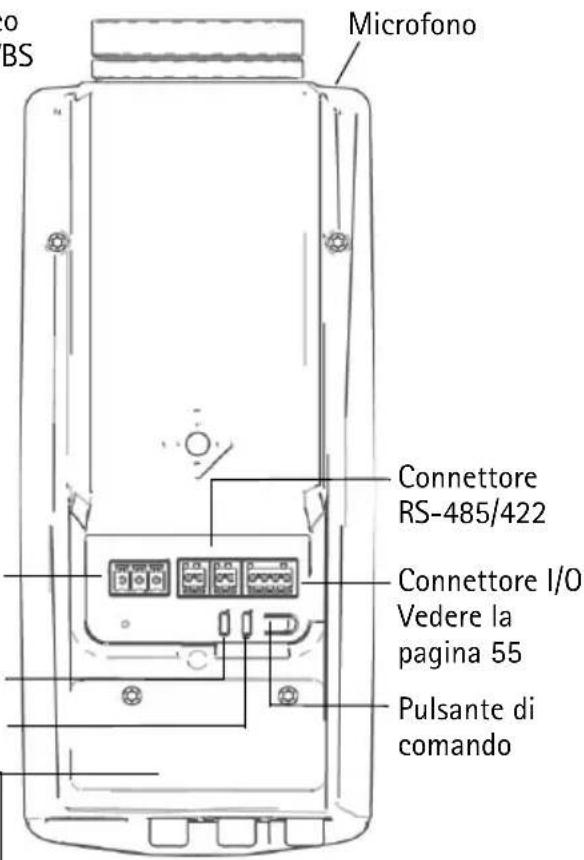

② Panoramica dell'hardware

La videocamera deve essere installata con il logo rivolto verso il basso.

Connettore di rete Vedere la pagina 55

Connettore di alimentazione Vedere la pagina 55

Indicatore di alimentazione Indicatore di rete (LED)

Codice prodotto (N/P) e numero di serie (N/S) Il numero di serie è talvolta necessario al momento dell'installazione.

IMPORTANTE! - Per utilizzare la videocamera AXIS Q1755 all'esterno, è necessario
- installarla in un alloggiamento per esterni approvato. Per ulteriori informazioni sull'alloggiamento per esterni, vedere il sito Web all'indirizzo www.axis.com.

3 Installazione dell'hardware

Avvitare il piedistallo di metallo alla videocamera e usare le viti appropriate, a seconda del materiale del muro/soffitto. Si noti che la videocamera deve essere installata con il logo rivolto verso il basso.

Collegamento dei cavi

1. Collegare le altre periferiche esterne (opzionali) come eventuali sistemi di allarme. Per informazioni sui pin della morsettiera di alimentazione, vedere la pagina 55
2. Collegare l'altoparlante attivo e/o il microfono esterno (opzionali).
3. Collegare la videocamera alla rete mediante un cavo di rete schermato.

4. Collegare l'alimentazione mediante uno dei metodi elencati di seguito:

5. PoE (Power over Ethernet, classe 3): se disponibile, questo tipo di alimentazione viene automaticamente rilevato al momento della connessione del cavo di rete.

6. Collegare un adattatore di alimentazione esterno alla basetta di alimentazione, consultando la sezione Connettori, alla pagina 55 per informazioni sui collegamenti elettrici.

7. Verificare che i LED indichino le condizioni di funzionamento corrette. Per ulteriori dettagli, vedere la tabella a pagina 57.

Uscita video composito (opzionale)

Per semplificare e rendere più veloce l'installazione, nonché per visualizzare il segnale del video sul monitor video collegato, seguire le istruzioni riportate di seguito.

1. Seguire le istruzioni riportate nella sezione Collegamento dei cavi, alla pagina 47.
2. Collegare il cavo video composito tra il monitor e il connettore dell'uscita video Pr/CVBS (rosso) sulla videocamera AXIS Q1755.
3. Premere e tenere premuto il pulsante CVBS per 5 secondi per attivare l'uscita video composito (modalità di installazione).

Nota: AXIS Q1755 rimane in modalità di installazione per due (2) minuti, quindi passa automaticamente alla modalità video Component. Se si ha bisogno di più tempo, premere nuovamente il pulsante.

1. Montare la telecamera e controllare che il campo visivo sullo schermo sia corretto.
2. Scollegare il monitor video.

Uscita video Component (opzionale)

Seguire le istruzioni riportate di seguito per visualizzare il segnale direttamente sul monitor video HDTV collegato.

1. Seguire le istruzioni riportate nella sezione Collegamento dei cavi, alla pagina 47.
2. Collegare la videocamera AXIS Q1755 direttamente al monitor HDTV collegando il cavo video Component tra i connettori di uscita video Y/Pb/Pr.
   Dopo aver collegato i cavi, passare alla sezione Assegnazione di un indirizzo IP, alla pagina 48.

Assegnazione di un indirizzo IP

La maggior parte delle reti dispone di un server DHCP che automaticamente assegna gli indirizzi IP alle periferiche connesse. Se la rete non dispone di un server DHCP, per la videocamera AXIS Q1755 viene utilizzato l'indirizzo IP predefinito 192.168.0.90.

Per assegnare un indirizzo IP statico, utilizzare AXIS IP Utility o AXIS Camera Management in ambiente Windows. In base al numero di videocamere da installare, utilizzare il metodo che meglio si adatta alle proprie esigenze.

Entrambe le applicazioni sono disponibili gratuitamente sul CD del prodotto oppure possono essere scaricate dal sito Web all'indirizzo www.axis.com/techsup.

Metodo Consigliato per Sistema operativo
	AXIS IP UtilityVedere la pagina 49	Videocamera singolaPiccole installazioni	Windows
	AXIS Camera ManagementVedere la pagina 50	Più videocamereGrandi installazioniInstallazione in una diversa subnet	Windows 2000Windows XP ProWindows 2003 ServerWindows Vista

Note

• Se l'assegnazione dell'indirizzo IP non è riuscita correttamente, verificare che non ci siano firewall che blocchino l'operazione.
• Per altri metodi di assegnazione o di rilevazione dell'indirizzo IP per il codificatore video AXIS Q1755, ad esempio in altri sistemi operativi, vedere la pagina 53.

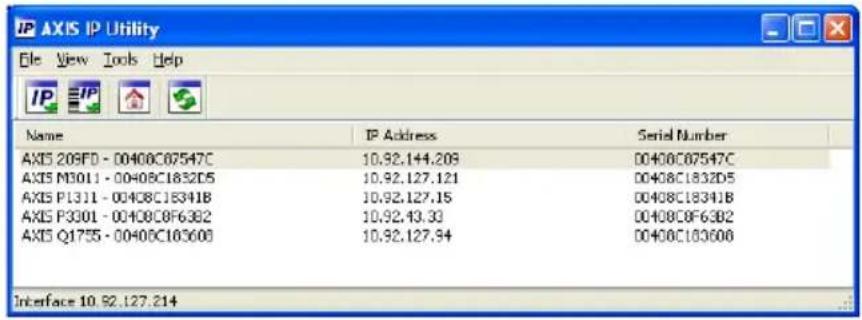

AXIS IP Utility: videocamera singola/piccole installazioni

AXIS IP Utility rileva e visualizza automaticamente le periferiche Axis collegate alla rete. L'applicazione inoltre può essere utilizzata per assegnare manualmente un indirizzo IP statico.

Si tenga presente che la periferica AXIS Q1755 deve essere installata sullo stesso segmento di rete (subnet fisica) del computer sul quale è in esecuzione AXIS IP Utility.

Rilevamento automatico

1. Verificare che la videocamera AXIS Q1755 sia collegata alla rete e alimentata correttamente.
2. Avviare AXIS IP Utility.
3. Appena viene visualizzata la videocamera, selezionarla con un doppio clic per aprire la home page.
4. Vedere la pagina 51 per istruzioni su come assegnare la password.

Assegnazione manuale dell'indirizzo IP (opzionale)

1. Acquisire un indirizzo IP non utilizzato sullo stesso segmento di rete del computer.
2. Selezionare AXIS Q1755 dall'elenco.
3. Fare clic sul pulsante IP Assign new IP address to the selected device (Assegna uno nuovo indirizzo IP alla periferica selezionata) e inserire l'indirizzo IP.
4. Fare clic sul pulsante Assign (Assegna) e seguire le istruzioni visualizzate. Si tenga presente che la videocamera deve essere riavviata entro due minuti per impostare il nuovo indirizzo IP.
5. Fare clic sul pulsante Home Page (Pagina home) per accedere alle pagine Web della videocamera.
6. Vedere la pagina 51 per istruzioni su come impostare la password.

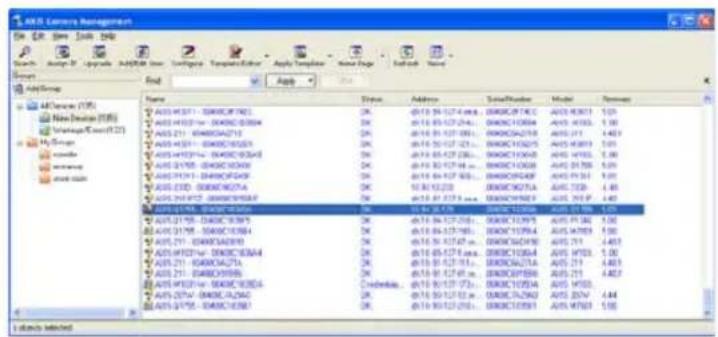

AXIS Camera Management: più videocamere/grandi installazioni

È possibile utilizzare AXIS Camera Management per individuare automaticamente la presenza di più periferiche Axis, visualizzare lo stato di connessione, gestire gli aggiornamenti del firmware e impostare gli indirizzi IP.

Rilevamento automatico

1. Verificare che la videocamera sia collegata alla rete e alimentata correttamente.
2. Avviare AXIS Camera Management. Appena viene visualizzata la videocamera AXIS Q1755 fare clic con il pulsante destro sul collegamento e selezionare Live View Home Page (Immagini dal vivo).
3. Vedere la pagina 51 per istruzioni su come impostare la password.

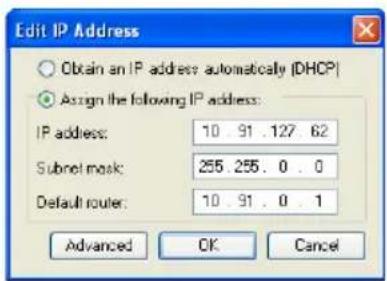

Assegnazione di un indirizzo IP a una singola periferica

1. Selezionare AXIS Q1755 in AXIS Camera Management e fare clic sul pulsante Assign IP (Assegna IP)
2. Selezionare Assign the following IP address (Assegna il seguente indirizzo IP) e immettere l'indirizzo IP, la subnet mask e il router predefinito utilizzati dalla periferica.
3. Fare clic sul pulsante OK.

Assegnazione degli indirizzi IP a più periferiche

AXIS Camera Management facilita il processo di assegnazione degli indirizzi IP di più periferiche, suggerendo gli indirizzi IP in base a un intervallo specifico.

1. Selezionare le periferiche da configurare (è possibile selezionare più modelli) e fare clic sul pulsante Assign IP (Assegna IP).
2. Selezionare Assign the following IP address range (Assegna il seguente intervallo di indirizzi IP) e immettere l'intervallo di indirizzi IP, la subnet mask e il router predefinito utilizzati dalla periferica.
3. Fare clic sul pulsante OK.

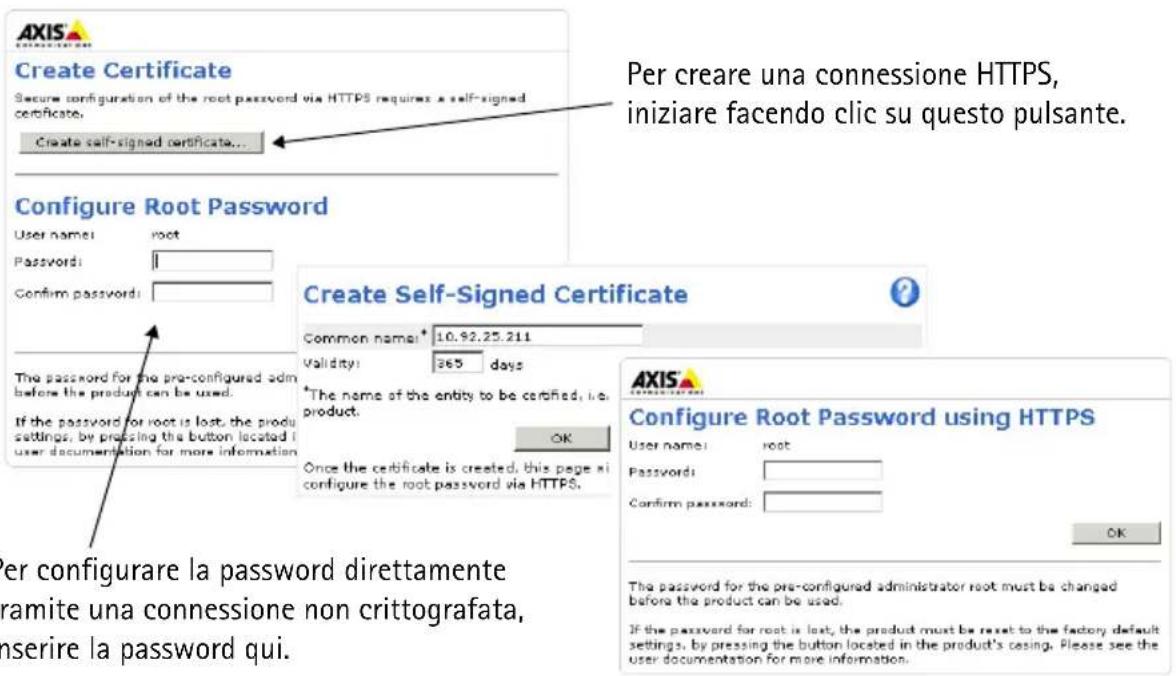

Impostazione della password

Per ottenere l'accesso al prodotto, è necessario impostare la password dell'utente amministratore predefinito root. Questa operazione può essere effettuata nella finestra di dialogo 'Configure Root Password' (Configura password root), che viene visualizzata quando si accede a AXIS Q1755 per la prima volta.

Per evitare l'interruzione della connessione di rete durante l'impostazione della password root, è possibile eseguire questa operazione tramite la connessione crittografata HTTPS, che richiede un certificato HTTPS (vedere la nota seguente).

Per impostare la password tramite una connessione HTTP standard, inserirla direttamente nella prima finestra di dialogo mostrata di seguito.

Per impostare la password tramite una connessione HTTPS crittografata, attenersi alla seguente procedura:

1. Fare clic sul pulsante Create self-signed certificate (Crea certificato autofirmato).
2. Fornire le informazioni richieste e fare clic su OK. Il certificato viene creato e la password può essere ora impostata in modo sicuro. Da questo momento in poi tutto il traffico verso e dalla videocamera AXIS Q1755 viene cifrato.
3. Inserire una password e quindi reinserirla per confermarla. Fare clic su OK. La password è stata ora configurata.

1. Per eseguire l'accesso, inserire il nome utente "root" nella finestra di dialogo appena il programma lo richiede.

Nota: non è possibile eliminare il nome utente predefinito dell'amministratore.

1. Inserire la password impostata in precedenza e fare clic su OK.

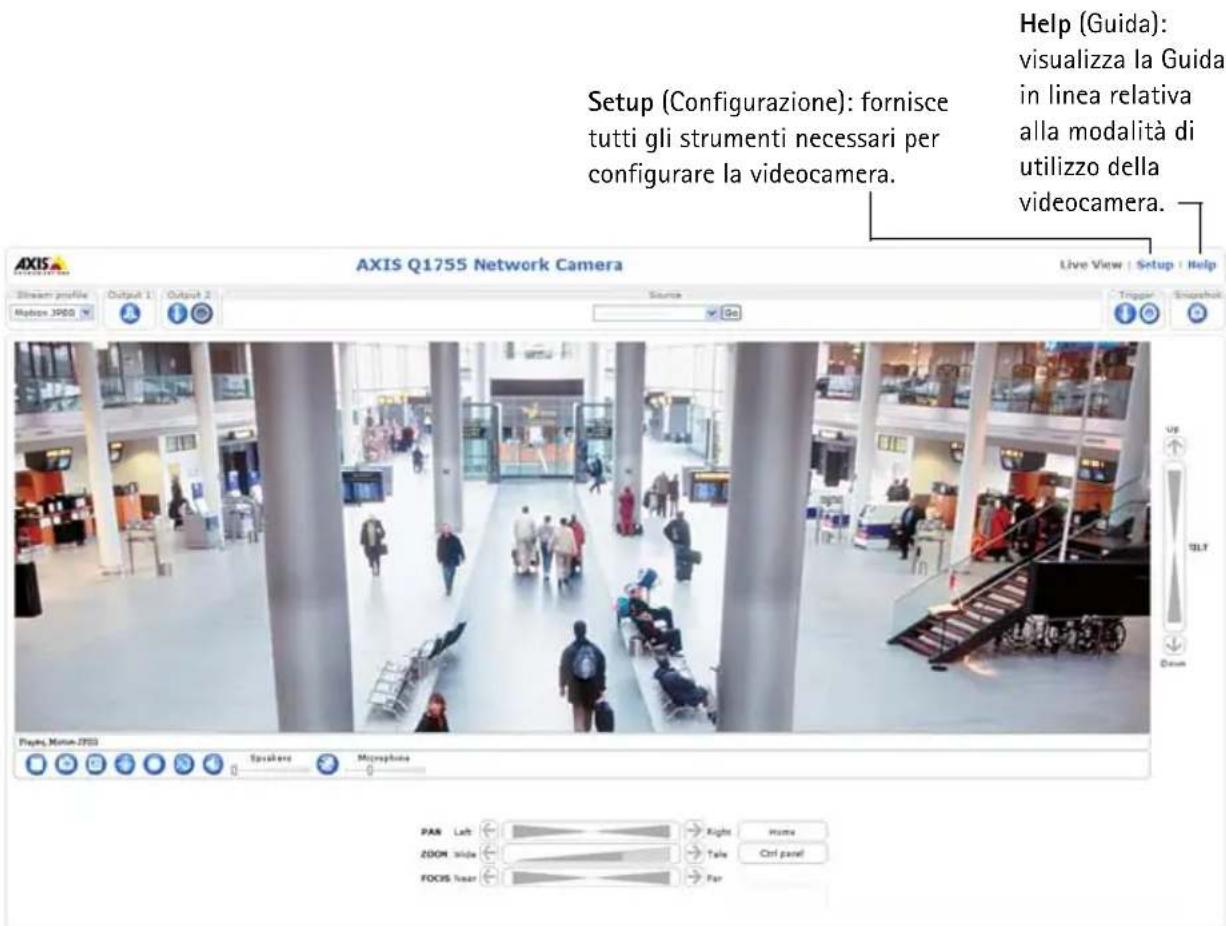

Accesso al flusso video

Viene visualizzata la pagina Live View di AXIS Q1755 con il menu di configurazione che consente di personalizzare la videocamera.

Se necessario, fare clic su Yes (Si) per installare AMC (Axis Media Control) che consente di visualizzare il flusso video in Microsoft Internet Explorer. A questo scopo è necessario disporre dei privilegi di amministratore.

[e-mail]

Note

• HTTPS (Hypertext Transfer Protocol over Secure Socket Layer) è un protocollo utilizzato per crittografare il traffico tra i browser e i server Web. Il certificato HTTPS controlla lo scambio crittografato di informazioni.
• Non è possibile eliminare la password root dell'utente amministratore predefinito.
• Se si smarrisce o si dimentica la password root, la videocamera AXIS Q1755 deve essere reimpostata sulle impostazioni predefinite. Vedere la Ripristino delle impostazioni predefinite, alla pagina 58.

Altri metodi di impostazione dell'indirizzo IP

La seguente tabella descrive gli altri metodi disponibili per impostare o individuare l'indirizzo IP. Per impostazione predefinita, tutti i metodi sono disponibili e possono essere disabilitati.

	Utilizzo nel sistema operativo	Note
UPnPTM	Windows (ME o XP)	Se abilitata sul computer, la videocamera viene rilevata automaticamente e aggiunta a "Risorse di rete".
Bonjour	MAC OSX (versione 10.4 o successive)	Si applica a browser con supporto Bonjour. Selezionare il segnalibro Bonjour nel browser (ad esempio Safari) e fare clic sul collegamento per accedere alle pagine Web della videocamera.
AXIS Dynamic DNS Service	Tutti i sistemi operativi	Servizio gratuito fornito da Axis che consente di installare la videocamera in modo facile e veloce. È necessaria una connessione a Internet senza proxy http. Per ulteriori informazioni, visitare il sito Web all'indirizzo www.axiscam.net.
ARP/Ping	Tutti i sistemi operativi	Vedere le sezioni che seguono. È necessario eseguire il comando entro 2 minuti dal collegamento dell'alimentazione alla videocamera.
Visualizzazione delle pagine di amministrazione del server DHCP	Tutti i sistemi operativi	Per visualizzare le pagine di amministrazione del server DHCP di rete, vedere la documentazione specifica del server.

Impostazione dell'indirizzo IP con ARP/Ping

1. Acquisire un indirizzo IP sullo stesso segmento di rete cui è connesso il computer in uso.
2. Individuare il numero di serie indicato sull'etichetta della videocamera.
3. Aprire una finestra MS-DOS sul computer e digitare i seguenti comandi:

Sintassi di Windows:	Esempio di Windows
arp -s <Indirizzo IP> <Numero di serie> ping -l 408 -t <Indirizzo IP>	arp -s 192.168.0.125 00-40-8c-18-10-00 ping -l 408 -t 192.168.0.125
Sintassi di UNIX/Linux/Mac:	Esempio di UNIX/Linux/Mac
arp -s <Indirizzo IP> <Numero di serie> temp ping -s 408 <Indirizzo IP>	arp -s 192.168.0.125 00:40:8c:18:10:00 temp ping -s 408 192.168.0.125

1. Verificare che il cavo di rete sia collegato alla videocamera, quindi avviare/riavviare la videocamera, scollegando e ricollegando l'alimentazione.
2. Chiudere la finestra MS-DOS appena viene visualizzato il messaggio "Reply from 192.168.0.125: ..." (Risposta da 192.168.0.125) o altro messaggio simile.
3. Nel browser immettere http:// nel campo dell'indirizzo e premere Invio sulla tastiera.

Note

• Per aprire una finestra MS-DOS in Windows: dal menu Start, scegliere Esegui... e digitare cmd. Fare clic su OK.
• Per utilizzare il comando ARP in un sistema operativo Mac OS X, usare l'utility Terminal, in Applicazioni > Utilità.

Connettori

Rete – Connettore Ethernet RJ-45. Supporto per PoE (Power over Ethernet, classe 3): Si consiglia l'uso di cavi schermati.

Ingresso audio - 3,5 mm per microfono in mono o segnale mono line-in (il canale sinistro è usato da un segnale in stereo).

Uscita audio – Uscita audio da 3,5 mm che può essere connessa a un sistema di indirizzo pubblico (PA), oppure a un altoparlante con amplificatore integrato. Si possono collegare anche un paio di cuffie. Per l'uscita audio è necessario usare un connettore stereo.

Uscita video - Connettori RCA per uscite video Component o composite

• Uscita video Component per video HDTV, utilizzabile ad esempio per le videocamere installate agli ingressi e collegate a un monitor HDTV
• Video composito (CVBS) – Semplifica l'installazione quando si utilizza un monitor video

RS-485/422 - Due morsettiere da 2 pin per l'interfaccia seriale RS-485/422, utilizzate per il controllo di periferiche ausiliarie come le videocamere PTZ.

La porta seriale RS-485/422 può essere configurata su una delle seguenti modalità porta:

- Porta unidirezionale RS-422 per la trasmissione e la ricezione di dati con due cavi e una coppia RX o TX.

- Porta bidirezionale RS-422 half-duplex per la trasmissione di dati (point-to-point) con quattro cavi, una coppia RX e una coppia TX.

• Porta bidirezionale RS-485 half-duplex per la trasmissione di dati con due cavi e una coppia RX/TX combinata.
• Porta bidirezionale RS-485 half-duplex per la trasmissione di dati con quattro cavi, una coppia RX e una coppia TX.

RS-485/422

Pin 4 3 2 1

Funzione Pin Note
RS 485/422TX(A) 1 Coppia TX per RS-422		e RS-485 con quattro cavi
RS 485/422TX(B) 2
RS-485A alt RS-485/422RX(A)	3	Coppia RX per tutte le modalità (RX/TX combinata per RS-485 con due cavi)
RS-485B alt RS-485/422RX(B) 4

Slot per scheda di memoria SDHC - Scheda di memoria SD ad alta capacità per la registrazione in modalità locale e come unità di memorizzazione rimovibile.

Alimentazione - Morsettiera a 3 pin da 8-20 V CC o 20-24 V CA

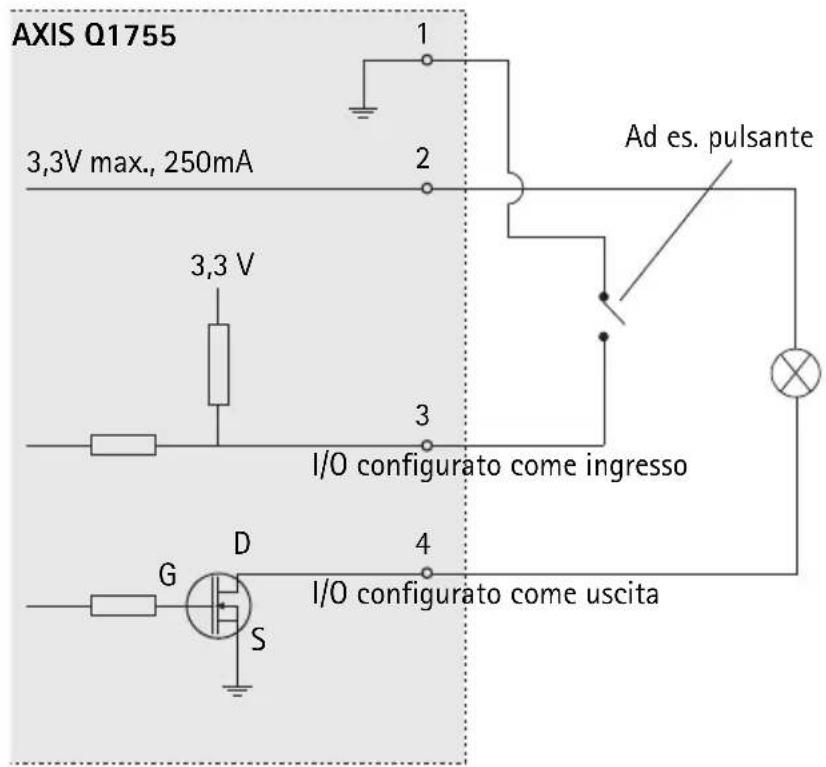

Connettore del morsetto I/O - Usato per applicazioni specifiche, come Motion Detection, l'attivazione di eventi, la registrazione temporizzata e le notifiche di allarme. Oltre all'alimentazione ausiliaria e al pin GND, la videocameraAXIS Q1755 dispone di 2 pin che possono essere configurati come ingressi o uscite. Questi pin forniscono l'interfaccia per:

- Uscita transistor : utilizzabile per collegare periferiche esterne come relè e LED. Le periferiche collegate possono essere attivate tramite AXIS VAPIX API, i pulsanti di comando della pagina Live View (Immagini dal vivo) oppure tramite l'opzione Event Type (Tipo di evento). L'uscita verrà visualizzata come attiva (visualizzata in Event Configuration (Configurazione evento) > Port Status (Stato porta)) se il dispositivo di allarme è attivato.

- Ingresso digitale: ingresso allarme utilizzabile per collegare le periferiche, che può passare dal circuito chiuso al circuito aperto, ad esempio: sensori di movimento (PIR), contatti porta/finestra, rilevatori di rottura vetri e così via. Dopo la ricezione del segnale lo stato cambia e l'ingresso diventa attivo (visualizzato in Event Configuration (Configurazione evento) > Port Status (Stato porta)).

Funzione	Numero pin	Note Dati tecnici
GND 1 Terra
Alimentazione ausiliaria a 3,3 V CC	2 II pin può essere utilizzato anche per alimentare una periferica ausiliaria.Nota:Questo pin può essere usato solo come uscita alimentazione.		Carico massimo = 250mA
Configurabile(ingresso o uscita)	3 - 4 Ingresso digitale: collegare a terra (GND) per attivarlo oppure lasciarlo isolato (o scollegato) per disattivarlo.		Ingresso min. = - 40 V CCLngresso max. = + 40 V CC
			Uscita digitale: utilizza un transistor NFET open-drain con connessione della fonte a terra. Se si utilizza un relé esterno, è necessario collegare un diodo in parallelo al carico per proteggere la periferica da sovratensioni transitorie.
			Carico massimo = 100 mATensione massima = + 40 V CC

Schema delle connessioni

Indicatori LED

LED Colore Indicazione
Rete Verde Luce fissa: connessione di rete a 100 Mbit/s. Luce lampeggiante: attività di rete.
Spento Assenza di connessione.
Stato Verde Luce verde fissa: condizioni di normale utilizzo.Nota: è possibile configurare il LED di stato in modo che rimanga spento in condizioni di normale utilizzo oppure in modo da ottenere una luce intermittente quando si effettua l'accesso alla videocamera. Per configurarlo, selezionare Setup (Configurazione) > System Options (Opzioni di sistema) > LED. Per ulteriori informazioni, consultare la Guida in linea.

Ripristino delle impostazioni predefinite

Questa procedura consente di ripristinare le impostazioni predefinite per tutti i parametri, incluso l'indirizzo IP.

1. Scollegare l'alimentazione dalla videocamera.
2. Tenere premuto il pulsante Control e ricollegare il cavo di alimentazione.
3. Tenere premuto il pulsante di comando fino a quando l'indicatore di stato non inizia a lampeggiare in giallo (l'operazione può richiedere fino a 15 secondi).
4. Rilasciare il pulsante di comando. Quando l'indicatore di stato diventa verde (l'operazione può richiedere fino a 1 minuto) la procedura è completata e sono state ripristinate le impostazioni di fabbrica per la videocamera.
5. Riassegnare l'indirizzo IP utilizzando uno dei metodi descritti in questo documento.
   È possibile inoltre ripristinare le impostazioni predefinite mediante l'interfaccia Web. Per ulteriori informazioni, consultare la Guida in linea o la Guida per l'utente.

Accesso alla videocamera da Internet

Dopo l'installazione, la videocamera AXIS Q1755 è accessibile nella rete locale (LAN). Per accedere alla videocamera da Internet, è necessario configurare i router di rete per consentire il traffico in entrata, che di norma avviene su una porta specifica.

• Porta HTTP (porta predefinita 80) per la visualizzazione e la configurazione
• Porta RTSP (porta predefinita 554) per la visualizzazione di flussi video in formato H.264

Per ulteriori istruzioni, consultare la documentazione del router. Per maggiori informazioni su questo e altri argomenti, visitare il sito Web per il supporto Axis all'indirizzo www.axis.com/techsup.

Ulteriori informazioni

La Guida per l'utente è disponibile sul sito Web di Axis all'indirizzo www.axis.com oppure sul CD fornito con il prodotto.

Suggerimento

Visitare il sito di Axis all'indirizzo www.axis.com/techsup per verificare se sono stati pubblicati aggiornamenti del firmware per la videocamera AXIS Q1755. Per conoscere la versione installata del firmware, vedere >About (Informazioni su) nella pagina Setup (Configurazione).

Informazioni sulla sicurezza - Sostituzione della batteria

Per il dispositivo AXIS Q1755 viene utilizzata una batteria al litio CR2032 3.0 V per l'alimentazione dell'orologio interno in tempo reale (RTC). In condizioni di normale utilizzo, questa batteria ha una durata minima di 5 anni. Se la carica della batteria non è sufficiente, il dispositivo RTC non funziona correttamente causando il ripristino delle impostazioni ad ogni accensione. Viene visualizzato un messaggio di registro quando è necessario sostituire la batteria. Sostituire la batteria solo quando richiesto.

Qualora sia necessario sostituire la batteria, attenersi alle seguenti indicazioni:

• Pericolo di esplosione se la batteria viene sostituita in modo errato.
• Sostituire la batteria solo con una dello stesso tipo o equivalente, come consigliato dal produttore.
• Smaltire le batterie usate secondo quanto stabilito dal produttore.
