MODE D'EMPLOI THEMA F 25 E SAUNIER DUVAL

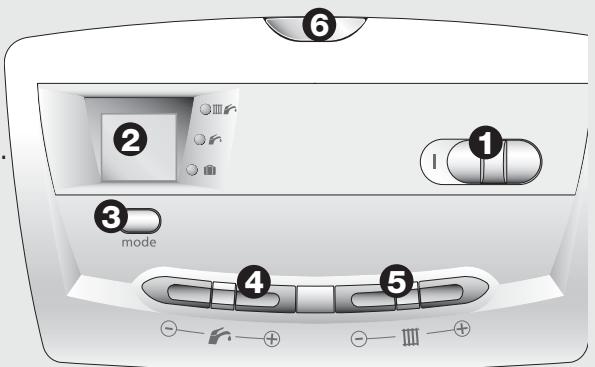

1 - Interrupteur marche/arrêt.
2 - Affichage:
- soit de la pression du circuit chauffage (bar).
- soit de la température (^) de l'eau du circuit lorsqu'la chaudière est en besoin de chauffage.
-
soit d'un code lié à une anomalie.
3 - Choix du mode de fonctionnement.
4 et 5 - Déterminé la température souhaïée de l'eau chaude et du circuit chauffage.
6 - Indicateur de fonctionnement :
-
Clignotement rouge : signale une anomalie.
- Fixe jaune : indique l'allumage du brûleur.
Allumage de la chaudière S'assurer que :
- la chaudière est alimentée électriquement.
- le robinet gaz est ouvert.
Puis pousser l'interrupteur vers la droite pour faire apparaitre I.
Arrêt de la chaudière
- Pousser l'interrupteur vers la gauche pour faire apparaitre O : la tension électrique est coupée.
- Fermer l'alimentation en gaz en cas d'absence prolongée.
Choix du MODE de fonctionnement
- Chaque appui sur mode change le mode de fonctionnement de la chaudière. L'allumage duvoyant vert indique le mode sélectionné : Chauffage + eau chaude
Eau chaude seule
Protection antigel de la chaudière
Réglage de la température de l'eau chaude sanitaire (sauf modèles AS)
Utiliser les boutons + et - (4) pour déterminer la température souhaïée entre 38^ et 65^ .
Réglage de la température de l'eau du circuit chauffage
Utiliser les boutons + et - (5) pour déterminer la température souhaitée entre 38^ C et 87^ C .
NB: Un appui bref sur une des touches + ou - (4) ou (5) fait apparaitre la valeur de la températurecisioniepréciédemment.
En cas d'anomalie,
levoyant rouge (6) clignote et un code F suivi d'un chiffre apparaisent sur I'afficheur (2).
Tenter un reset : déplacer l'interrupteur pour arrêtier la chaudière (O apparent), attendre 5 s puis remettre la chaudière en fonctionnement (I apparent).
Si le défaut persististe,appelez le service après vente le plus proche.
Remplissagede l'installation

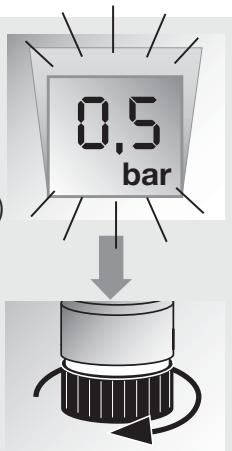

Si l'installation manque d'eau, le voyant rouge (6) et l'indicateur de pression (2) clignotent.
Dans ce cas, replir
l'installation en ouvrant le
robinet placé sous la
chaudière jusqu'à dire

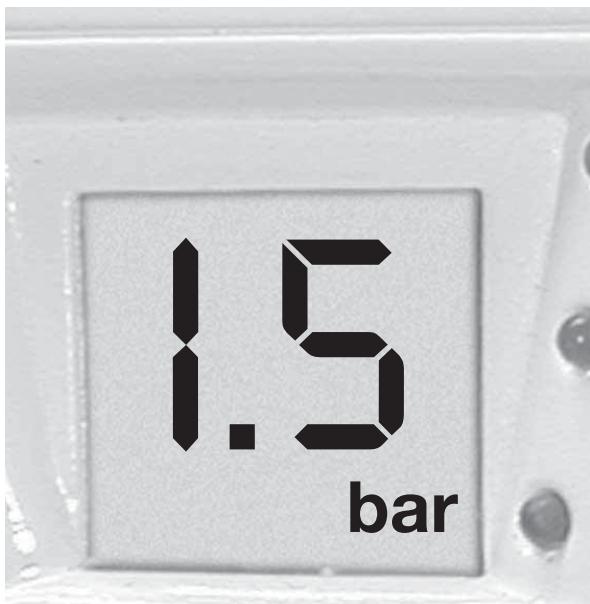

1,5 bar sur l'afficheur.
Présentation de la chaudière
Les Thema
C 25 E, C 25 EV et F 25 E
dont des chaudières
à double service (chauffage + eau chaude instantanée).
Les Thema C AS 16 E, C AS 16 EV, C AS 25 E, C AS 25 EV et F AS 25 E
dont des chaudieres
chauffage seul pouvant etreraccordees à unallon
échangeur pour la production
d'eau chaude sanitaire.
Les modeles C
doivent etre raccordes a un conduit d'évacuation des gaz brûlés à tirage naturel (cheminée).
Les modèles F
dont de type etanche, c'est-à-dire que l'évacuation des produits de combustion et l'entrée d'air transient par une ventouse.
Le modeleS.AR
est spécialement configuré pour une sortie ventouse arrrière directe.
Les modèles V (conformes aux normes NF D 35 337) sont prévus pour être raccordés sur une installation de Ventilation Mécanique Contrôlée et sont équipés, en usine, d'un dispositif de sécurité qui provoque l'arrêt total de la chaudière en cas d'anomalie.
Rappel: Conformément à l'arrêté du 30 mai 1989, les installations nouvelles de Ventilation Mécanique Contrôlée doivent être équipées d'un dispositif de sécurité collective interrompant le fonctionnement de chacune des chaudières en cas d'arrêt de l'extracteur.
Accessoires :
Différents accessoires sont disponibles tels que:
- les thermostats et
programmateurs d'ambiance,
-
le module Harmony qui,
raccordé à votre chaudière,
permét d'obtenir deux
zones de températures
distinctes (pour utilisation
mixte plancher
chauffant/radiateurs).
-
la gamme de ballons et le kit Option Super Confort pour ajouter à votre chaudière double service le comfort du gallon de stockage. Pour obtenir une liste détaillée, n'hésitez pas à consulter votre revendeur habituel ou le site
www.saunierduval.fr
Homologation :
Les Thema C et F sont conformes aux exigences essentielles de la directive "Appareils à gaz" 90/396/CEE (29/06/1990) et à la directive "Rendement des chaudières" 92/42/CEE.
Sommaire
Instructions d'utilisation 2
Présentation 3
UTILISATEURS
La garantie 4-5
L'entretien 6
La régulation de votre installation 6-7
- Les questions que vous vous posez 8 - 9
INSTALLATEURS
- Conditions d'installations 10
- Dimensions 11
- Caracteristiques techniques 12 - 15
- Conception du circuit chauffage 16
- Conception du circuit sanitaire 17
- Circuit hydraulique 18 - 19
- Emplacement de la chaudière 20 - 21

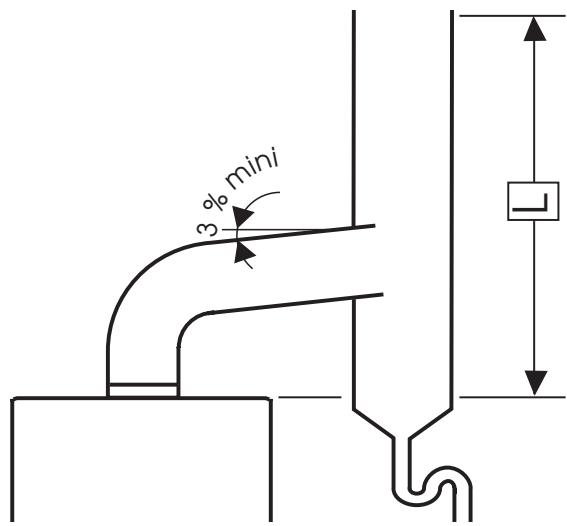

Evacuation des gaz brulés Thema C 22

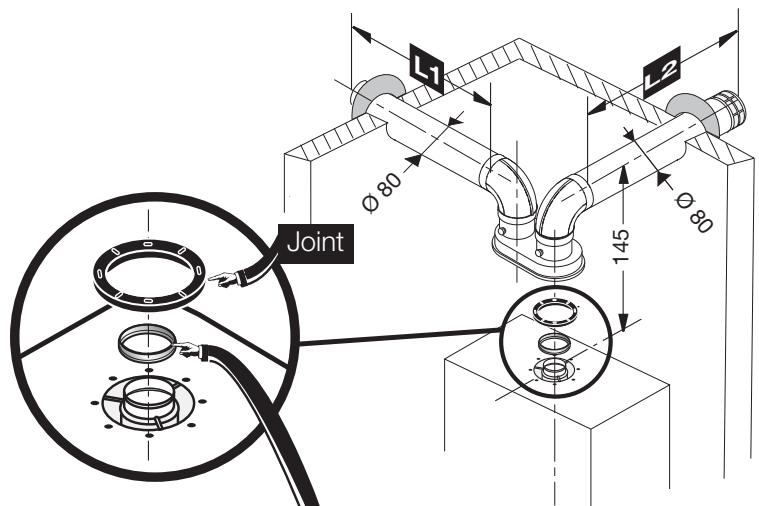

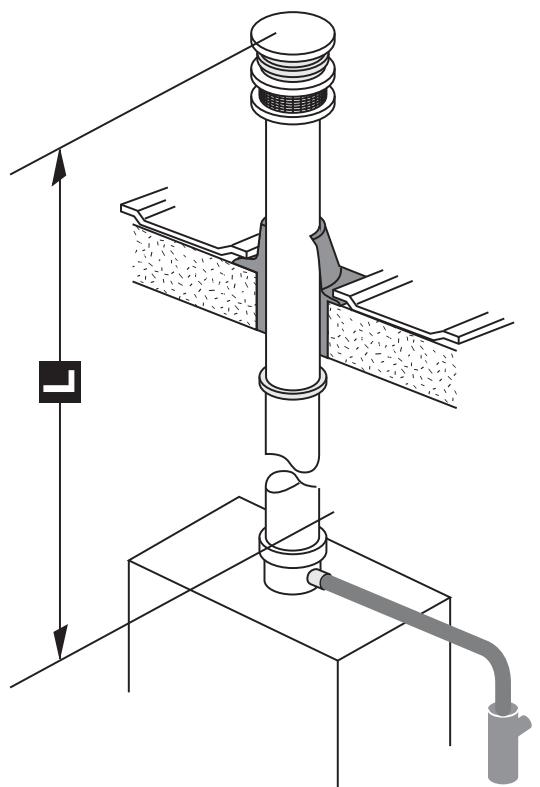

- Sorties ventouse 22 - 26
- Pose des canalisations 27
- Mise en place de la chaudière 28
Raccordement électrique 28 - 29
- Mise en fonctionnement 30 - 31
- Réglages 32 - 34
Vidange 35
- Changement de gaz 35
- Présentation et raccordements des ballons 38 - 39
- Sécurités de fonctionnement 44 - 45
Bienvenue aux utilisateurs
Merci d'avoir choses Saunier Duval, premier constructeur français de chaudières murales au gaz.
La désignation exacte de votre apparéil est inscrite sur la plaque signalétique placée à l'intérieur de la chaudière.
Pour une pleine satisfaction de vos besoin et éviter toute fausse manoeuvre, il est important de bien suivre les recommendations d'utilisation fournies dans la presente notice. Veuillez conserver ce manuel, ainsi que tous les documents applicables qui l'accompagnent, à porter de main afin de pouvoir les consulter en cas de besoin.
L'installation de votre apparéil doit être réalisée par un professionnel qualifié qui respects la normes en vigueur.
La chaudière qui vous a eté installée par un professionnel qualifié(1), à même de vérifier que toutes les contraintes techniques
liées au raccordement de l'appareil, aux arrivées et aux évacuations ainsi qu'aux caractéristiques du local où il est monté sont respectées, a fait l'objet de nombreux contrôles qualitats. Toutefois, afin que vous puissiez bénéficier au mieux de ses performances, votre chaudière, sitôt installée, devra impérativement faire l'objet d'une mise en service consistant en des contrôles de fonctionnement de la chaudière et réglages spécifique à l'installation sur laquelle elle est raccordée.
La Station Technique Agréée
Saunier Duval France
de votrechoix,composée deprofessionnels qualifiés régulierement formés sur nos produits (voir liste jointe à l'emballage de lachaudiere)effectuera rapidement et Gratisement cette mise en service sur simple demandedevantepart.
Ces contrôles étant effectués, la S.T.A. transmettra à nos services la «demande de garantie».
Assurez-vous que cela a bien eté fait, cet enregistrement nous permettra de vous envoyer,
par courrier, votre carte de garantie.
Saunier Duval you offer une garantie pieces de DEUX ANS à compter de sa date de mise en service qui couvre tout remplacement de piece reconnue défectueuse, à l'exclusion des frais de main-d'oeuvre et de déplacement.
Cette garantie pièces constructeur est subordonnée à un entretien annuel réalisé par un professionnel qualifié qui devra notamment vérifier, nettoyer et régler l'appareil au moins 1 fois par an, voir plus si nécessaire (conformément à la circulaire minorielle du 09/08/78).
Nous nous engageons, en conséquence, à réparer ou à remplacer purement et simplement les pièces reconnues défectueuses à l'origine, après retard en nos usines pour examen.
La réparation des pieces ou leur remplacement pendant la période de garantie constructeur ne peut avoir pour effet de prolonger la durée initiale de cette-ci.
La garantie pieces constructeur ne saurait
etre retenue en raison d'une mauvaise installation de l'ensemble de chauffage, de conditions de stockage inappropriées ainsi qu'en cas de fonctionnement défectueux ou de déterioration de la chaudière resultant d'un usage anormal ou abusif, d'une insuffisance d'entretien, d'une adaptation au gaz utilisé. Elle est conditionnée à la réalisation de l'installation en conformité avec les règles de l'art, les normes en vigueur, les instructions particulières
figurant sur la notice d'installation (article 1792-4 Loi 78-12 du 4/01/78) ainsi qu'à la qualification technique et professionnelle des entreprises responsables des réparations ou de la maintenance ultérieures.
La garantie pièces constructeur ne couvre pas :
- les déteriorations
constécutives à des
modifications de la nature
ou de la pression inadéquate
ou irrégulière de l'eau ou du gaz, de la qualité de l'eau
(tels que par exemple, calcaire, entartrage, embouage...) ou à un changement de caractéristiques de la tension électrique d'alimentation.
- les interventions
effectuees par d'autres
entreprises que celles
spécalement qualifiées.
Cette garantie pièces
constructeur n'exclut pas le
bénéfice au profit de
l'acheteur de la garantie
légale prévue par l'article
1641 du Code Civil.
(1) Certificat de
conformité: par application de l'article 25 de l'arrêté du 02/08/77 modifié et de l'article 1 de l'arrêté modificatif du 05/02/99, le professionnel
qualifié ayant réalisé l'installation de votre chaudière est tenu d'établit un certificate de conformitéapprovéd par les ministres charges de la construction et de la sécurité du gaz :
de modele 2
après réalisation d'uneinstallation de gaz neuve oudéplacement de chaudière
de modulo 4
apres remplacement d'une chaudiere par une nouvelle.
L'entretien,
ce que vous doivent savoir
Nettoyée et bien réglée, votre chaudière consommera moins et durera plus longtemps.
Un entretien régulier, par un professionnel qualifié, de la chaudière et des conduits est indispensable au bon fonctionnement de l'installation du chauffage
central. Il permet d'allenger la durée de vie de l'appareil, de réduire sa consommation d'énergie et ses rejets polluants.
Cet entretien doit être confié à un professionnel qualifié auprès duquel vous pouvez souscrite un
CONTRAT
D'ABONNEMENT
comprenant, au minimum,
selon la norme
NF X 50- 010, une visiteannuelle au cours delaquelle seront effectués
- le nettoyage du corps de chauffe, du brûleur et de l'extracteur,
L'entretien, ce que vous doivent savoir
- la vérification de la pompe,
- la vérification et le réglage des organes de régulation,
- la vérification des dispositifs de sécurité et notamment la sécurité VMC si incorporee dans la chaudiere,
- la vérification des débits de gaz et réglage de la combustion avec analyse des fumées.
Ce contrat inclut également la main-d'oeuvre pour cette visite annuelle ainsi qu'un dépannage eventuel sous certaines conditions mentionnées dans le contrat.
Choisir son entreprise de Service Avec-Vente
Les prestations inclues dans un contrat d'entretien peuvent varier d'une entreprise à une autre, c'est pourquoi il est important de s'adresser à des professionnels du chauffage.
La liste des Stations Techniques Agréées,
fournie avec votre chaudière, vous permettra de faire appel à un professionnel après chez vous et régulièrement formé au dépannage de nos produits.
Le ramonage du conduit de fumée est recommendé et conditionne parfois la couverture incendie de votre
assurance. On entend par ramonage, le nettoyage par action mécanique directe de la paroi interieure du conduit de fumée afin d'en éliminer les dépôts sur toute sa longueur.
Cette opération doit être réalisée par une entreprise qualifiée qui, en délivrant un certificat à l'intéresse, attestera notamment de la vacuité du conduit.
L'entretien de l'habillage de votre apparéil
se fera à l'aide d'un chiffon mouillé à l'eau savonneuse.
N'utilisez pas de produits abrasifs ou à base de solvant, ceux-ci pourraient entraîner une ALTERATION de l'habillage.
La régulation, source d'économie
Votre Thema
est configurée d'usine pour fonctionner au cœur d'une installation courante. Cependant, beaucoup d'installations étant spécifiques, n'hésitez pas a vous rapprocher de votre
installeur qui saura, en
adaptant les paramètres de
la chaudière (température
maximale ou puissance
maximale du circuit
chauffage), vous garantir
la meilleure performance
de votre installation.
Ces réglages étant réalisés, vous avez encore la possibilité de régler les températures en fonction de vos propres besoin.
Réglage de la température en sanitaire (sauf modulo AS):
1 - Les boutons + et - du côté à vous permettent de faire varier la température de l'eau chaude entre 38^ et 65^ en fonction de vos besoins.
NB: Une première impulsion permet d'afficher la valeur sélectionnée précédemment.
Réglage de la température dans le circuit chauffage :
2 - Les boutons + et - côté ↑ « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « «« « « « « « « « « « « « « « « « « « » — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — 150.
de faire varier la température de l'eau dans le circuit chauffage entre le mini (38^) et le maxi prévu par votre installer.
Vous aurez recours à ce réglage lorsque l'installation ne compte pas de thermostat d'ambiance ou lorsque l'on souhaite que les radiateurs neprésent pas de parois trop chaudes.
NB: Une première impulsion permet d'afficher la valeur sélectionnée précédemment.
Pour offrir encore plus de comfort et d'économie, Saunier Duval a conçu une gamme de thermostats et de programmateurs d'ambiance disponibles en option.
Plus de comport
parce qu'ils sont capables de régler précisé la température interieure du logement.
Plus d'économies
(jusqu'à 20% ) parce qu'ils peuvent gérer des températures différentes le jour, la nuit et pendant des périodes d'inoccupation.
Thermostat d'ambiance simple
Programmateurs d'ambiance de la gamme Exacontrol
Existent en plusieurs versions:
Programmateur commandé par téléphone
Saunier Duval propose également en accessoire une sonde extérieure dont le capteur place sur le mur nord ou nord/ouest de la maison permet d'anticiper les variations de températures.
Consultez nos descriptifs détaillés sur notre site: www.saunierduval.fr
Les questions que vous vous posez....
Quand j'ouvre mon robinet d'eau chaude à fond, il arrive que l'eau me paraisse moins chaude!
Effectivement, la température de l'eau est liée au débit d'utilisation. Plus la quantité d'eau est importante, moins la chaudière a la capacité à la réchauffer. Dans ce cas, il suffit de réduire le débit au robinet pour retrouver la température souhaitée.
Depuis que j'ai installé unprogrammateur d'ambiance, mes radiateurs restent parfois froids toute une après-midi !
C'est tout l'intérêt
du programmateur
d'ambiance qui évite
de faire fonctionner
la chaudière lorsque,
par une belle après-midi,
le soleil extérieur suffit
àMAINTERVIRELA habitation
à la température souhaitation.
Je compte boucher les aérations basses et haute du local où se trouve ma chaudière parce qu'elles apportent beaucoup d'air froid !
Cette opération est interdite,
les aérations basses et
hautes sont indispensablees à
l'aération du local !
Les obstruer empêcherait la
bonne évacuation des gaz brûlés et pourrait entraîner une mise en danger par asphyxie.
Dans ma salle de bain, j'attends longtemps avant d'avoir de l'eau chaude au robinet !
Quelles que soient
les performances de votre
chaudiere, l'arrivée d'eau
chaude est tributaire
de la quantité d'eau froide
containue dans les tuyaux.
Si vous salle de bain
est à 10 mètres
de votre chaudiere,
les quelques secondes
necessaires à l'arrivée de
l'eau chaude vous parafiront
parfois un peu longues!
J'entends des bruits d'eau dans les radiateurs.

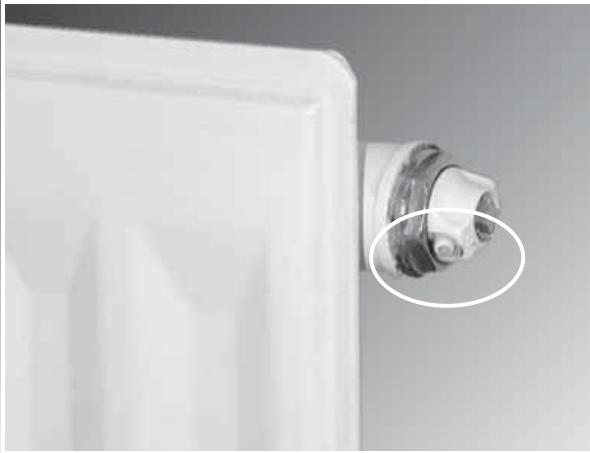

Il y a peut-être de l'air dans les canalisations. Proceder à la purge de vos radiateurs en dévissant la vis placée à leur extrémité.
Après une purge, toujours rétablir la pression comme indiqué ci-après. Si l'anomalie
persiste, faire appel à votre Service Àpès Vente.

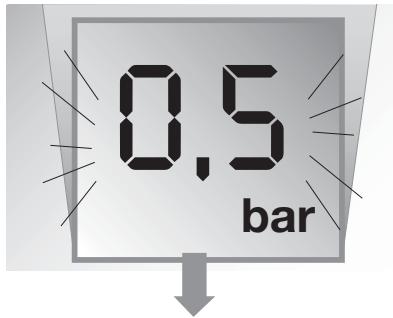

Ma chaudière s'est arrêtée, le voyant rouge et l'indicateur de pression clignotent !
La chaudière s'est mise en sécurité parce qu'elle a détesté un manque d'eau dans l'installation. Il faut alors remettre de l'eau en ouvrant le robinet placé sous la chaudière jusqu'à obtenir une pression entre 1 et 2 bars sur l'indicateur.
Si le remplissage devait etre renouvelé trop souvent, il pourrait eventuellesment s'agir d'une fuite dans votre installation.
Dans ce cas, faîtes appel à votre Service ÀpRES-Vente afin qu'il effectue une contrôle de la chaudière.
Je m'absente plusieurs jours, le gel peut-il endommager mon installation ?
En cas d'absence de quelques jours, baissez simplement la température de consigne sur vous thermostat d'ambiance. Choisissez une température qui vous permettra de retrouver rapidement une température comfortable à votre retour.
Notez que, comme précisé sur la page précédente, unprogrammateur d'ambiance vous permet de selectionner idéalement les jours,les plages horaires et les températures de chauffe.
Si vous installation ne comporte pas de thermostat d'ambiance, selectionnez la température minimale en chauffage à partir du tableau de bord de votre chaudière.
Dans les habitations
inoccupées sur de longues périodes, il est préféritable de vidanger l'installation ou de la protégger par un additif antigel spécial chauffage disponible auprès de votre installer.
Lorsque la chaudiere est en
demande chauffage, c'est
effectivement la tempere
tude circuit qui s'affiche. Pour vérifier la pression,
il suffit de passer la chaudiere en mode eau chaude seule ( ) ce qui interrompra la demande chauffage et entraînera l'affichage de la pression. Revenir ensuite en position chauffage.
Conditions d'installations
Bâtiments d'habitation
L'installation et l'entretien de l'appareil doivent être effectuels
par un professionnel
qualifié conformément
aux textes réglementaires
et règles de l'art en vigueur, notamment:
-
Arrêté du 2 août 1977
Règles Techniques et de Sécurité applicables aux installations de gaz combustibles et d'hydrocarbures liquéfiés situées à l'intérieur desBATIMENTS d'habitation et de leurs dépendances.
-
Norme DTU P 45-204
- Installations de gaz (anciennement DTU N° 61-1)
- Installations de gaz - Avril 1982 + additif n° 1 Juillet 1984) en particulier pour ce qui concerne:
-
le volume du local
-
les surfaces ouvrant sur l'extérieur
-
l'évacuation des produits de combustion
-
Règlement Sanitaire Départemental.
- Norme NF C 15-100 pour les raccordements électriques et, en particulier, l'obligation de raccordement à une prise de terre (NF C 73-600).
Établissements recevant du public
L'installation et l'entretien de l'appareil doivent être effectués conformément aux textes réglementaires et règles de l'art en vigueur, notamment:
- Règlement de sécurité contre l'incendie et la panique dans les établissements recevant du public :
a) Prescriptions générales Pour tous les apparciels:
- Articles GZ
Installations aux gaz combustibles
et hydrocarbures liquifiés.
Ensuite, suivant l'usage:
- Articles CH
Chauffage, ventilation, réfrigération, conditionnement d'air
et production de vapeur et d'eau chaude sanitaire.
b) Prescriptions particulières à chaque type d'établissements recevant du public (hôpitaux, magasins, etc...)
Certificat de conformité: par application de l'article 25 de l'arrêté du 02/08/77 modifié et de l'article 1 de l'arrêté modificatif du 05/02/99, l'installateur est tenu d'étabir un certificat de conformité approvéd par les ministres charges de la construction et de la sécurité du gaz.
- de modulo 2 après réalisation d'une installation de gaz neuve, ou déplacement de chaudière.
- de modèle 4
àpRES remplacement d'une chaudiere par une nouvelle.
Dimensions

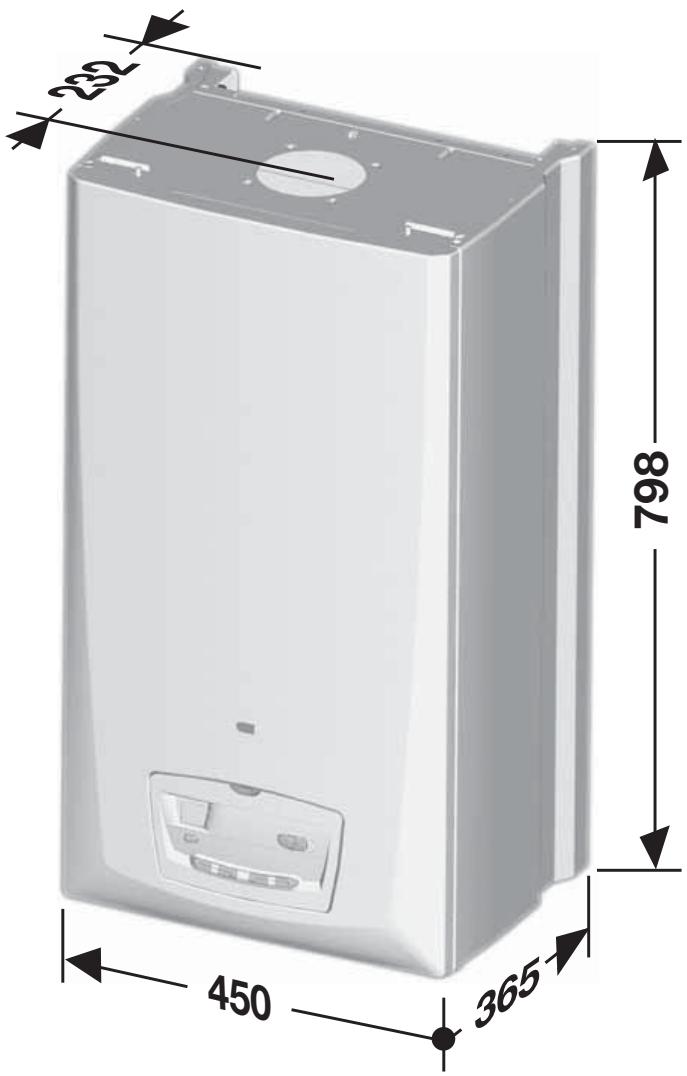

La chaudière est livrée en deux colis séparés:
- la chaudière,
- la plaque de raccordement et la barrette de fixation.
Pour les chaudières de type F, les différents colis de ventouse sont commandés en fonction de la configuration de l'installation.
Nota: Le chassin est conçu pour permettre le passage des canalisations montantes derrière la chaudière.
Cela facilitite le remplacement de votre ancienne chaudière.
| Thema | | C 25 E | C AS 16 E/25 E | F 25 E* | F AS 25 E |
| Poids net | (kg) | 35 | 35 | 37 | 36 |
| Poids brut | (kg) | 36 | 36 | 38 | 37 |
- Caracteristiques identiques pour Thema F 25 E S.AR
Caracteristiques techniques Thema
Chauffage
| Puisance utile en chauffage (P) ajustable de... (kW) à... (kW) |
| Débit calorifique minimal (Q) | (kW) |
| Débit calorifique maximal (Q) | (kW) |
| Rendement sur P.C.I. | (%) |
| Température départ chauffage maxi. | (°C) |
| Température départ chauffage mini. | (°C) |
| Vase d'expansion circuit chauffage, capacité utile | (l) |
| Capacité maxi. de l'st installation à 75°C | (l) |
| Soupape, pression maxi de service (PMS) | (bar) |
| C25E(V) | F25E* | C AS16 E(V) | C AS25 E(V) | F AS25 E |
| 8,4 | 8,9 | 8,4 | 8,4 | 8,9 |
| 24,6 | 24,6 | 16,5 | 24,6 | 24,6 |
| 9,9 | 10,6 | 10,1 | 9,9 | 10,6 |
| 26,8 | 26,5 | 18,7 | 26,8 | 26,5 |
| 91,5 | 92,8 | 88 | 91,5 | 92,8 |
| 87 | 87 | 87 | 87 | 87 |
| 38 | 38 | 38 | 38 | 38 |
| 6,5 | 6,5 | 6,5 | 6,5 | 6,5 |
| 125 | 125 | 125 | 125 | 125 |
| 3,0 | 3,0 | 3,0 | 3,0 | 3,0 |
Sanitaire
| Puisance en eau chaude (P)auto. variable de... (kW) |
| à... (kW) |
| Débit calorifique minimal (Q) | (kW) |
| Débit calorifique maximal (Q) | (kW) |
| Température eau chaude maxi. | (°C) |
| Débit seuil de fonctionnement en sanitaire | (I/min.) |
| Débit spécifique (pour un ΔT de 30°C) | (I/min.) |
| Pression d'alimentation mini. | (bar) |
| Pression d'alimentation maxi. (PMW) | (bar) |
| C25E(V) | F25E* | C AS16 E(V) | C AS25 E(V) | F AS25 E |
| 8,4 | 8,9 | - | - | - |
| 24,6 | 24,6 | - | - | - |
| 9,9 | 10,6 | - | - | - |
| 26,8 | 26,5 | - | - | - |
| 65 | 65 | - | - | - |
| 1,7 | 1,7 | - | - | - |
| 12 | 12 | - | - | - |
| 0,5 | 0,5 | - | - | - |
| 10 | 10 | - | - | - |
Combustion
| Évacuation des gaz brûlés | par conduit Ø (mm) |
| par tube ventouse Ø (mm) |
| Entrée air frais | par tube ventouse Ø (mm) |
| Débit d'air neuf (1013 mbar - 0°C) | (m3/h) |
| Débit d'extraction (modèles V -1013 mbar - 20°C) (m3/h) |
| Débit d'évacuation des gaz brûlés | (g/s) |
| Température fumée | (°C) |
| Valeur des produits de la combustion | CO (ppm ou mg/kWh) |
| CO2 (%) |
| NOx (ppm ou mg/kWh) |
| C25E(V) | F25E* | CAS16 E(V) | CAS25 E(V) | FAS25 E |
| 125 | - | 111 | 125 | - |
| - | 60/80 | - | - | 60/80 |
| - | 100/125 | - | - | 100/125 |
| 54,5 | 36,1 | 46,6 | 54,5 | 36,1 |
| 106 | / | 71 | 106 | / |
| 19,6 | 14 | 16,9 | 19,6 | 14 |
| 111 | 134 | 117 | 111 | 134 |
| 33/35 | 45/48 | 16/17 | 33/35 | 45/48 |
| 5,3 | 7,6 | 4,2 | 5,3 | 7,6 |
| 83/146 | 75/133 | 85/149 | 83/146 | 75/133 |
Électricité
| Tension d'alimentation | (V) |
| Intensité | (A) |
| Puisance maxi. absorbée | (W) |
| Protection électrique | |
| C25E(V) | F25E* | CAS16 E(V) | CAS25 E(V) | FAS25 E |
| 230 | 230 | 230 | 230 | 230 |
| 0,46 | 0,70 | 0,46 | 0,46 | 0,70 |
| 105 | 160 | 105 | 105 | 160 |
| IPX4D | IPX4D | IPX4D | IPX4D | IPX4D |
Catégorie gaz
| C25E(V) | F25E* | CAS16E(V) | CAS25E(V) | FAS25E |
| II2E+3+ | II2E+3+ | II2E+3+ | II2E+3+ | II2E+3+ |
Gaz naturel (G 20) - (réf. 15^ - 1013 mbar)
| Ø injecteur brûleur | (mm) | 1,20 | 1,20 | 1,20 | 1,20 | 1,20 |
| Ø diaphragme | (mm) | 5,8 | 5,8 | 4,1 | 5,8 | 5,8 |
| Pression d'alimentation | (mbar) | 20 | 20 | 20 | 20 | 20 |
| Pression au brûleur maxi. | (mbar) | 12,4 | 12,4 | 6,27 | 12,4 | 12,4 |
| Pression au brûleur mini. | (mbar) | 2,1 | 2,1 | 2,16 | 2,1 | 2,1 |
| Débit à puissance maxi. | (m3/h) | 2,84 | 2,80 | 1,98 | 2,84 | 2,80 |
| Débit à puissance mini. | (m3/h) | 1,05 | 1,12 | 1,07 | 1,05 | 1,12 |
Gaz naturel (G 25)
| Ø injecteur brûleur | (mm) | 1,20 | 1,20 | 1,20 | 1,20 | 1,20 |
| Ø diaphragme | (mm) | 5,8 | 5,8 | 4,1 | 5,8 | 5,8 |
| Pression d'alimentation | (mbar) | 25 | 25 | 25 | 25 | 25 |
| Pression au brûleur maxi. | (mbar) | 15,6 | 15,6 | 7,84 | 15,6 | 15,6 |
| Pression au brûleur mini. | (mbar) | 2,6 | 2,6 | 2,75 | 2,6 | 2,6 |
| Débit à puissance maxi. | (m3/h) | 3,02 | 2,98 | 2,10 | 3,02 | 2,98 |
| Débit à puissance mini. | (m3/h) | 1,11 | 1,19 | 1,14 | 1,11 | 1,19 |
Butane (G 30)
| Ø injecteur brûleur | (mm) | 0,73 | 0,73 | 0,73 | 0,73 | 0,73 |
| Ø diaphragme | (mm) | 5,35 | 5,35 | 2,98 | 5,35 | 5,35 |
| Pression d'alimentation | (mbar) | 29 | 29 | 29 | 29 | 29 |
| Pression au brûleur maxi. | (mbar) | 24,3 | 23,9 | 12,2 | 24,3 | 23,9 |
| Pression au brûleur mini. | (mbar) | 3,5 | 4,1 | 3,82 | 3,5 | 4,1 |
| Débit à puissance maxi. | (kg/h) | 2,11 | 2,09 | 1,47 | 2,11 | 2,09 |
| Débit à puissance mini. | (kg/h) | 0,78 | 0,83 | 0,80 | 0,78 | 0,83 |
Propane (G 31)
| Ø injecteur brûleur | (mm) | 0,73 | 0,73 | 0,73 | 0,73 | 0,73 |
| Ø diaphragme | (mm) | 5,35 | 5,35 | 2,98 | 5,35 | 5,35 |
| Pression d'alimentation | (mbar) | 37 | 37 | 37 | 37 | 37 |
| Pression au brûleur maxi. | (mbar) | 30,8 | 30,5 | 15,5 | 30,8 | 30,5 |
| Pression au brûleur mini. | (mbar) | 4,3 | 5,5 | 5 | 4,3 | 5,5 |
| Débit à puissance maxi. | (kg/h) | 2,08 | 2,05 | 1,45 | 2,08 | 2,05 |
| Débit à puissance mini. | (kg/h) | 0,77 | 0,82 | 0,78 | 0,77 | 0,82 |
Caracteristiques techniques
Vitesse 1

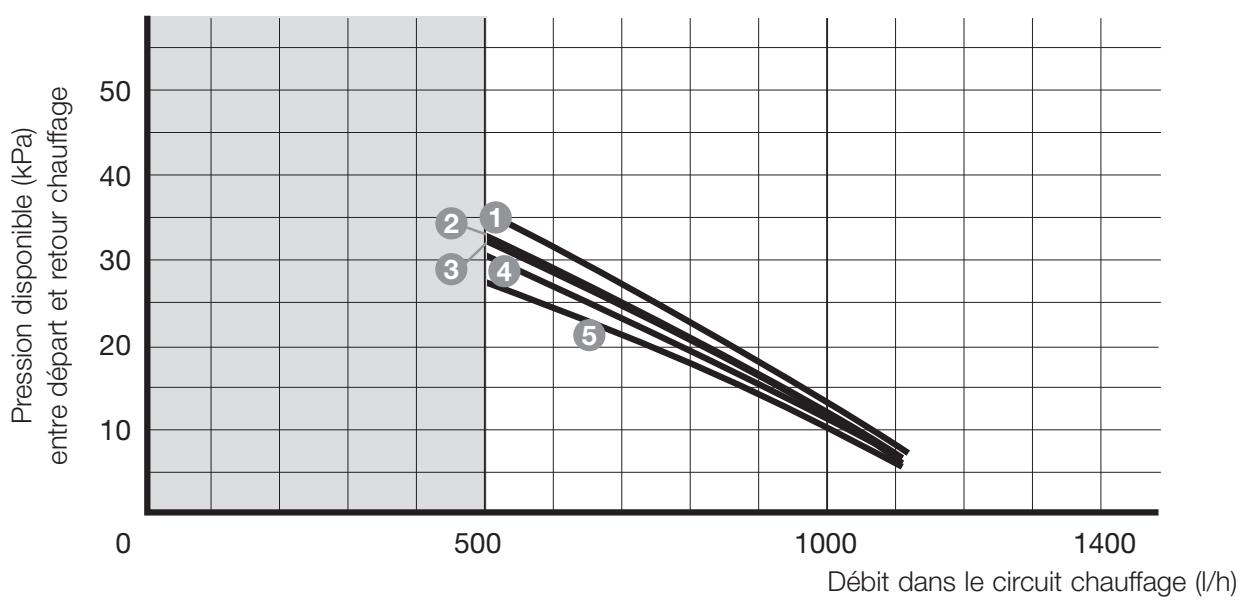

Courbes débit/pression :
Important :
Les chaudières Thema s'inscrivent dans la catégorie "chaudièreasse température" suivant le classement de la Réglementation Thermique.
Seules les performances publiées sur le site internet www. rt2000-chauffage.org correspondant à la premièreactualisation des valeurs officielles de performances dans le cadre de la RT 2000.

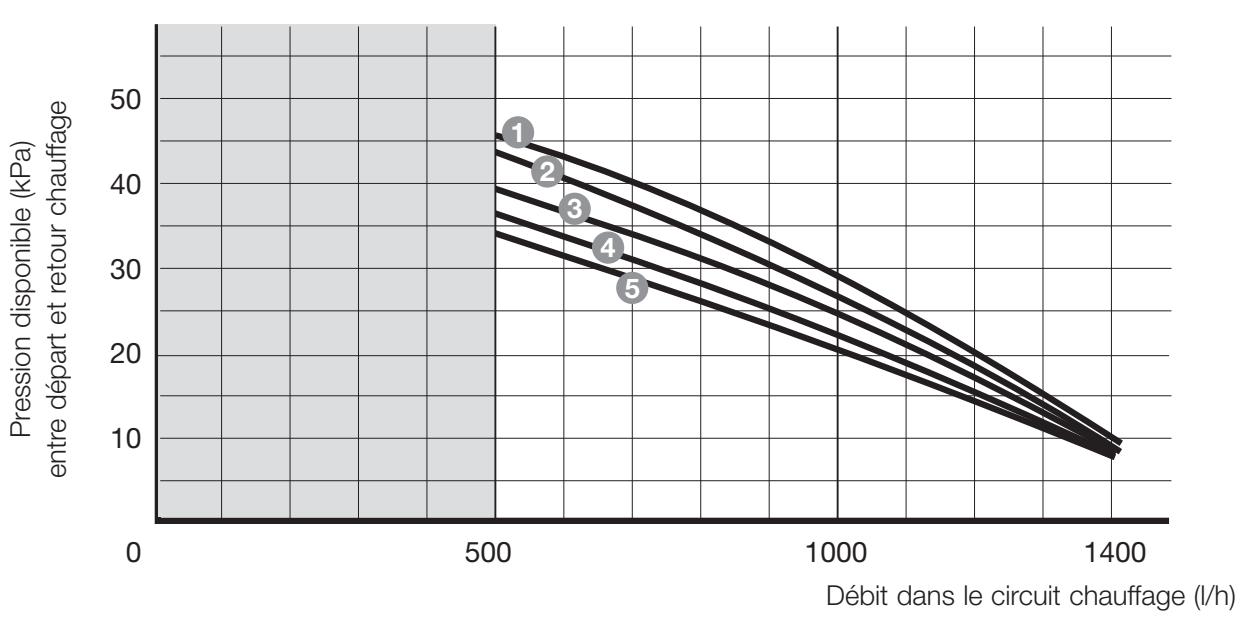

Courbes débit/pression : Vitesse 2
1 By-pass fermé
2 Ouvert 1/4 tour
3 Ouvert 1/2 tour
4 Ouvert 1 tour
5 Ouvert 2 tours

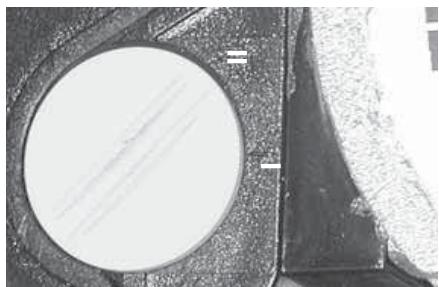

L'interrupteur de pompe est placé en usine sur la position II.
Si l'installation le nécessite, selectionner la vitesse I à l'aide du selecteur situé sur la pompe.
Conception
du circuit chauffage
Les chaudières
Thema peuvent être intégrées à tous les
d'installation : bi-tube,
mono-tube série ou dérivé,
plancher chauffant...
Les surfaces de chauffe
peuvent etre constituées de radiateurs, de convecteurs ou d'aerothermes.
Attention: si les matériaux
utilisés sont de natures
différentes, il peut se produit
des phénomènes de
corrosion. Dans ce cas,
il est recommendé d'ajouter
à l'eau du circuit chauffage
un inhibiteur, dans les
proportions indiquées par
son fabricant, qui évitera la
production de gaz
et la formation d'oxydes.
Les sections des
canalisations seront
déterminées en utilisant la
courbe débit/ pression page
- Le réseau de distribution
seracalculéselonledébit
correspondant à la
puissance réellement
necessaire, sans tenir
compte de la puissance
maximale que peut fournir
la chaudière. Il est toute fois
recommandé de prévoir
un débit suffisant pour
que l'écart de température
entre départ et retard soit
inéférieur ou égal à 20^ . Le
débit minimal est de 500 l/h.
Le tracé des tuyauteries
sera concu afin de prendre
toutes les dispositions
necessaires pour éviter
les poches d'air et facilititer
le dégazage permanent de l'installation.
Des purgeurs devront être
prévus à chaque point haut
des canalisations ainsi
sur tous les radiateurs.
Le volume d'eau total
admissible pour le circuit
de chauffage dépend,
entre autres, de
statique à froid.
Le vase d'expansion
incorpore à la chaudière
est livre gonfle à 0,5 bar
(soit une charge statique
de 5 mCE) et autorise
un volume maxi de 125 litres
pour une températe
moyenne du circuit radiateurs
de 75^ C et une pression
ll est possible de modifier,
à la mise en service,
cette pression de gonflage
en cas de charge statique
plus elevée.
Prévoir un robinet
de vidange au point le plus
bas de l'installation.
Pour les chaudières
chauffage seul, prévoir
un dispositif de remplissage
du circuit chauffage central
en conformité avec les pres-
criptions du Règlement
Sanitaire Départemental
(emploi d'un disconnecteur).
Dans le cas d'utilisation
de robinets
thermostatiques, ne pas en
équiper la totalité des
radiateurs en veillant
à poser ces robinets dans
les locaux à fort apport
et jamais dans le local
ou est installé le thermostat
d'ambiance.
S'il s'agit d'une ancienne
Conception du circuit sanitaire (sauf modele AS)
Le circuit de distribution sera réalisé de manière à éviter au maximum les pertes de charge: limiter le nombre de coudes, utiliser des robinetteries
àforte section de passage afin de permettre un débit suffisant.
La chaudière peut fonctionner avec une pression d'alimentation
minimale de 0,5 bar
mais avec un faible débit.
Un meilleur comport
d'utilisation sera obtenu
à partir de 1 bar de pression
d'alimentation.
Circuit
hydraulique

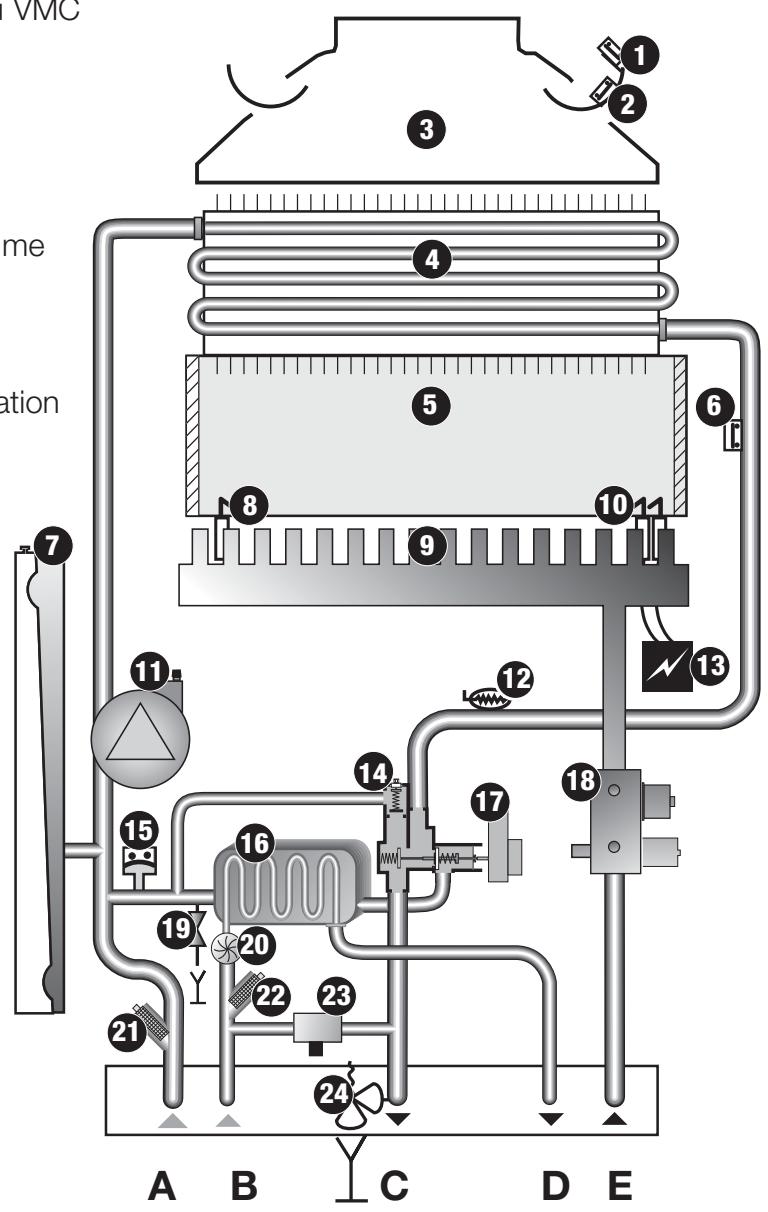

Thema C
1 - Sécurité basse température sur les refoulements de cheminée (sauf pour Thema C AS 16 E).
2 - Sécurité haute température sur les refoulements de cheminée ou VMC
3 - Coupe tirage
4 - Échangeur chauffage
5 - Chambre de combustion
6 - Sécurité de surchauffe
7 - Vase d'expansion
8 - Électrode de contrôle de flamme
9 - Brûleur
10 - Électrodes d'allumage
11 - Circulateur
12 - Capteur de régulation et limitation de température chauffage
13 - Allumeur électronique
14 - By-pass
15 - Capteur de pression d'eau de chauffage
16 - Échangeur sanitaire (1)
17 - Vanne trois voies (1)
18 - Mécanisme gaz
19 - Robinet de vidange
20 - Détecteur de début (1)
21 - Filtre sur circuit chauffage
22 - Filtre sur arrivée eau froide (1)
23 - Groupe de replissage (1)
24 - Soupape de sécurité à 3 bars
A - Retour chauffage
B - Arrivée eau froide (1)
C - Départ chauffage
D - Départ eau chaude (1)
E - Arrivée gaz
(1) Sauf modès AS

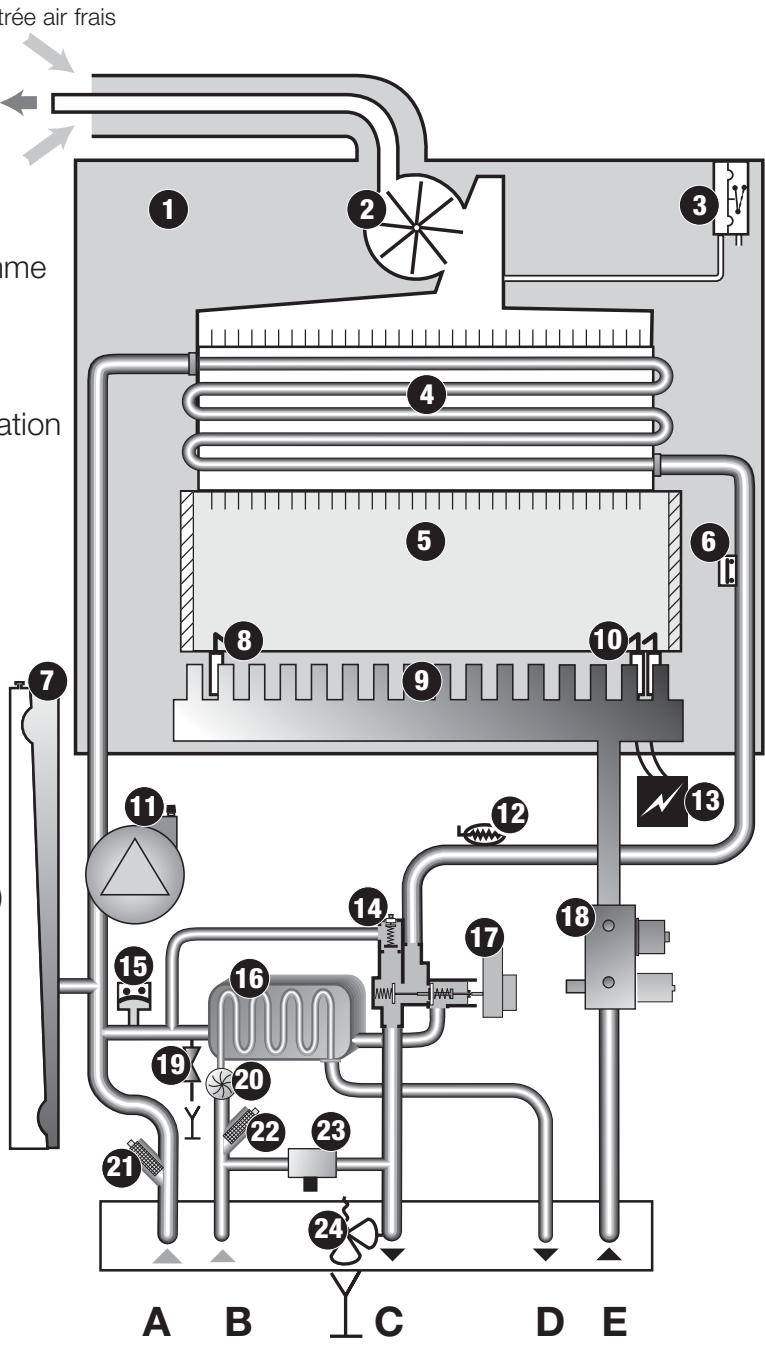

Thema F
1 - Chambre étanche
2 - Extracteur
3 - Pressostat
4 - Échangeeurchauffage
5 - Chambre de combustion
6 - Sécurité de surchauffe
7 - Vase d'expansion
8 - Électrode de contrôle de flamme
9 - Brûleur
10 - Électrodes d'allumage
11 - Circulateur
12 - Capteur de régulation et limitation de température chauffage
13 - Allumeur électronique
14 - By-pass
15 - Capteur de pression d'eau de chauffage
16 - Échangeur sanitaire (1)
17 - Vanne trois voies (1)
18 - Mécanisme gaz
19 - Robinet de vidange
20 - Détecteur de début (1)
21 - Filtre sur circuit chauffage
22 - Filtre sur arrivée eau froide (1)
23 - Groupe de replissage (1)
24 - Soupape de sécurité à 3 bars
A - Retour chauffage
B - Arrivée eau froide (1)
C - Départchauffage
D - Départ eau chaude (1)
E - Arrivée gaz
(1) Sauf modèles AS
Emplacement de la chaudière
Déterminer la position de la chaudière en ayant soin:
- De réserver une distance latérale minimale d'environ 20 mm de chaque côté de l'appareil afin de préserver l'accessibilité,
- De respecter la hauteur minimale de 1,80 m pour le bas du coupe-tirage dans le cas où celui-ci sert de ventilation haute (Modèle C).
Cette condition est satisfaitesi la barrette de fixation estpositionnée à 2,05 m du sol,
- De ne pas fixer la chaudière sur une cloison légère,
- De ne pas placer la chaudière au-dessus d'un apparéil dont l'utilisation serait préjudiciable (cuisinière émettant des vapeurs grasses, machine à laver le linge, etc...) ou dans un local dont l'atmosphère serait corrosive ou chargée
de poussières abondantes (pour chaudiere de type C).
- D'éviter la mise en place dans le même local que la chaudière (modèles C) tout apparéil pouvant modifier l'arrivée d'air, hotte aspirante, sèche linge.
Rappel : eneldom cas les ventilations hautees et basses du local ne doivent'être obstruées.

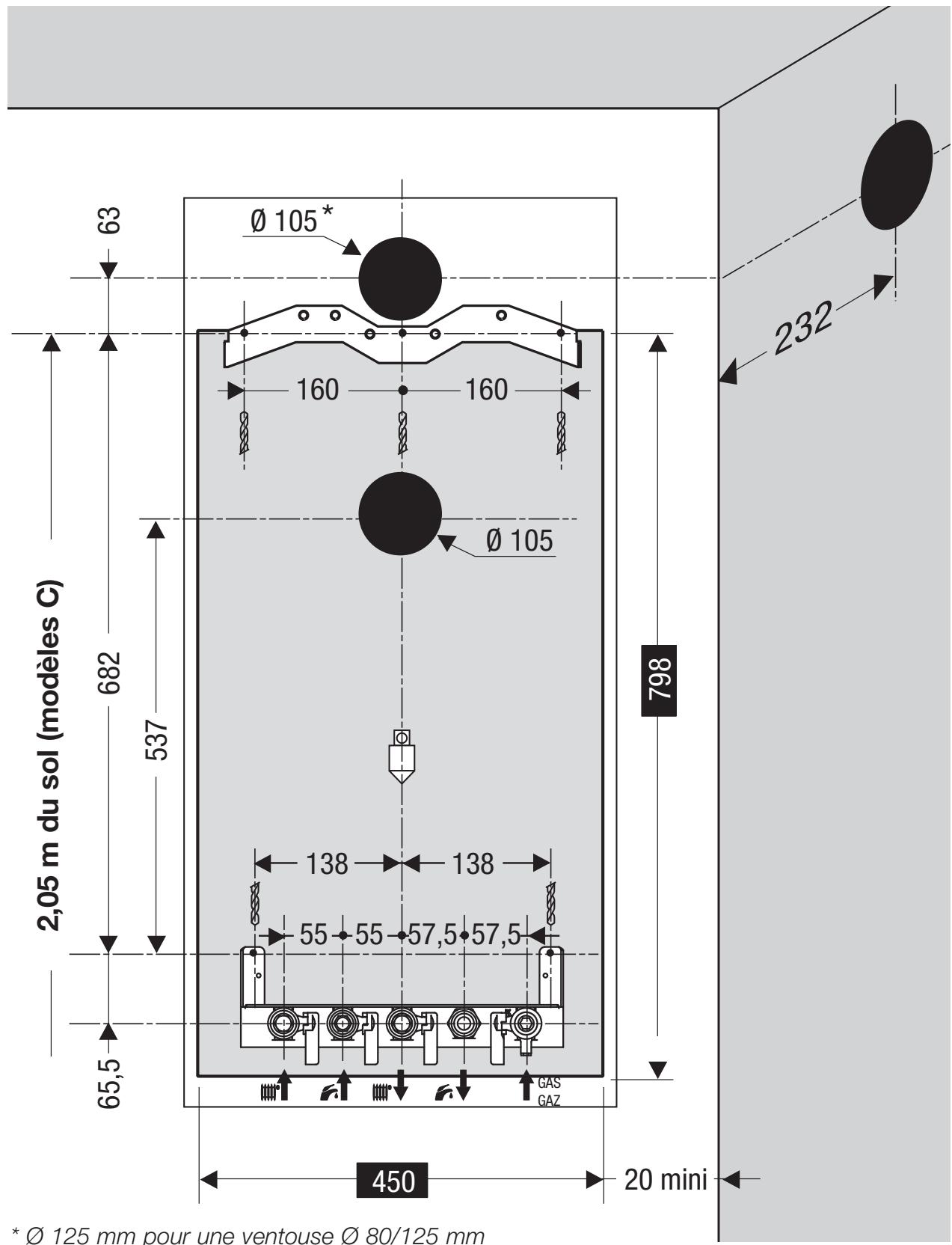

L'applique de raccordement sert de gabarit de montage.
Elle permet de réaliser tous les raccordements sans que la chaudière soit en place.
Elle se compose d'une plaque de raccordement, d'une barrette de fixation et d'un gabarit de pose. La mise en place de l'ensemble doit être effectue conformément au descriptif dessiné sur le gabarit.
Utilisez le kit de rémplissage fourni par Saunier Duval.
Il vous permettra de réaliser facilement les tests d'étanchéité de votre installation.
Si la chaudiere n'est pas mise en place immédiatement, protéger les différents raccords afin que plâtre et peinture ne puissant compromètre l'étanchéité du raccordement ultérieur.
Évacuation des gaz brûlés Thema C
- Le conduit d'évacuation doit être réalisé de façon à ce qu'enaucun cas l'eau de condensation pouvant provenir du conduit ne puisse ruisseler dans la chaudière.
-
La partie horizontale du conduit d'évacuation doit avoir une pente d'au moins 3% vers le haut, sauf si cette partie mesure moins de 1 mètre.
La hauteur L doit etre de 1,6 m au minimum.
-
La base du conduit doit être munie d'un teleraccordement comportant un filtre visitable.
Pour les modèles V
(raccordés sur Ventilation Mécanique Contrôle): - prévoir une longueur de tuyaux d'évacuation qui soit la plus courte possible et éviter les coudes.
- ce tuyau et la bouche d'extraction doivent résister à la condensation éventuelle
des produits de combustion ainsi qu'a leur température d'environ 150^
- respecter le diamètre de la buse d'évacuation et d'extraction.
Attention: La vérification du dispositif intégré de sécurité VMC (Ventilation Mécanique-Controlée) se fera avant la mise en place du conduit d'évacuation des gaz brûlés. Pour cela :
- Obturer la buse d'évacuation de la chaudière,
- Positionner la chaudiere en mode de fonctionnement àuisance maximale en accédant au menu code 08, valeur 02 comme indiqué page 34.
- La mise en sécurité de l'appareil doit se produit après environ 2 minutes de fonctionnement et se traduire par l'arrêt complet de la chaudière.
Sorties ventouse Thema F
Différentes configurations de sortie ventouse sont réalisables sur votre chaudière Saunier Duval.
En voici quelques examples. N'hésitez pas à consulter votre revendeur pour obtenir des informations
supplémentaires sur les autres possibilités et les accessoires associés.

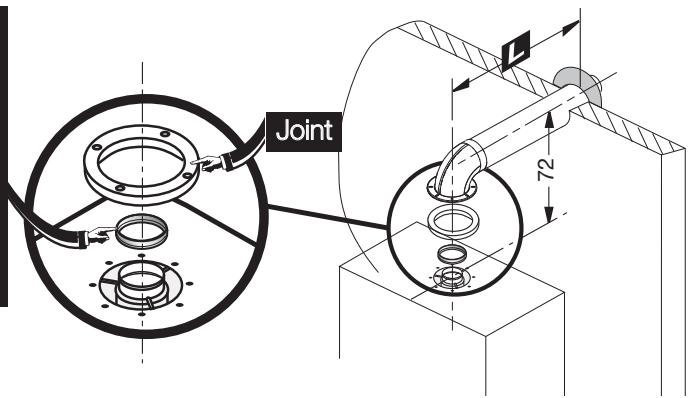

Système ventouse concentrique horizontalø 60/100 mm ou Ø 80/125 mm
installation de type C12)
Perte de charge maximale: 60 Pa.
Cette valeur maximale est atteinte avec un coude et une longueur de ventouse
(L) de :
- 4 m (Ø 60/100 mm),
- 11 m (0 80/125 mm).
Toutes les fois qu'un coude 90^ supplémentaire est nécessaire (ou 2 à 45^ ), la longueur (L) doit être réduite d'un mètre.
Recommandation normative: Les orifices des terminaux en conduits séparés doivent déboucher dans un même carré de 50 cm de côte.
Le diaphragme fourni dans le sachet de joint doit être mis en place sur la sortie fumée dés lors que la longueur (L) est inférieure ou égale à
0,4 m (Ø 60/100 mm) ou 2 m (Ø 80/125 mm).

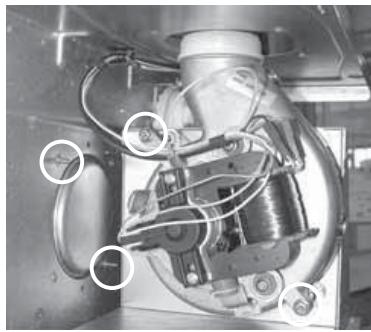

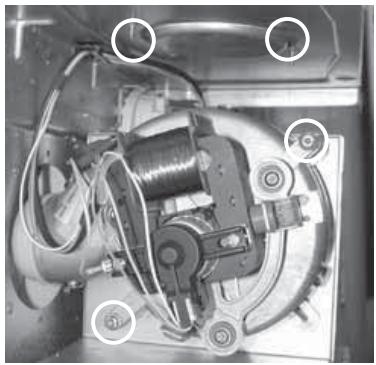

Retirer les deux vis de maintainien
de l'extracteur et de l'obturator supérieur.
La sortieventouse de votrechaudièreThemaF25E
S.A.R. peut être modifiée
Retirer le volet
place dérrière
l'extracteur, il ne doit pas etreutilisée pour la sortie supérieure.
par rotation de l'extracteur.
Procéder comme suit :
Mettre en place l'extracteur en
position sortie supérieure et l'obturator sur l'arriere à l'aide des mêmes vis.
INSTALLATEURS
(informations à l'usage exclusif des professionnels qualifiés)
Sorties
ventouse Thema F

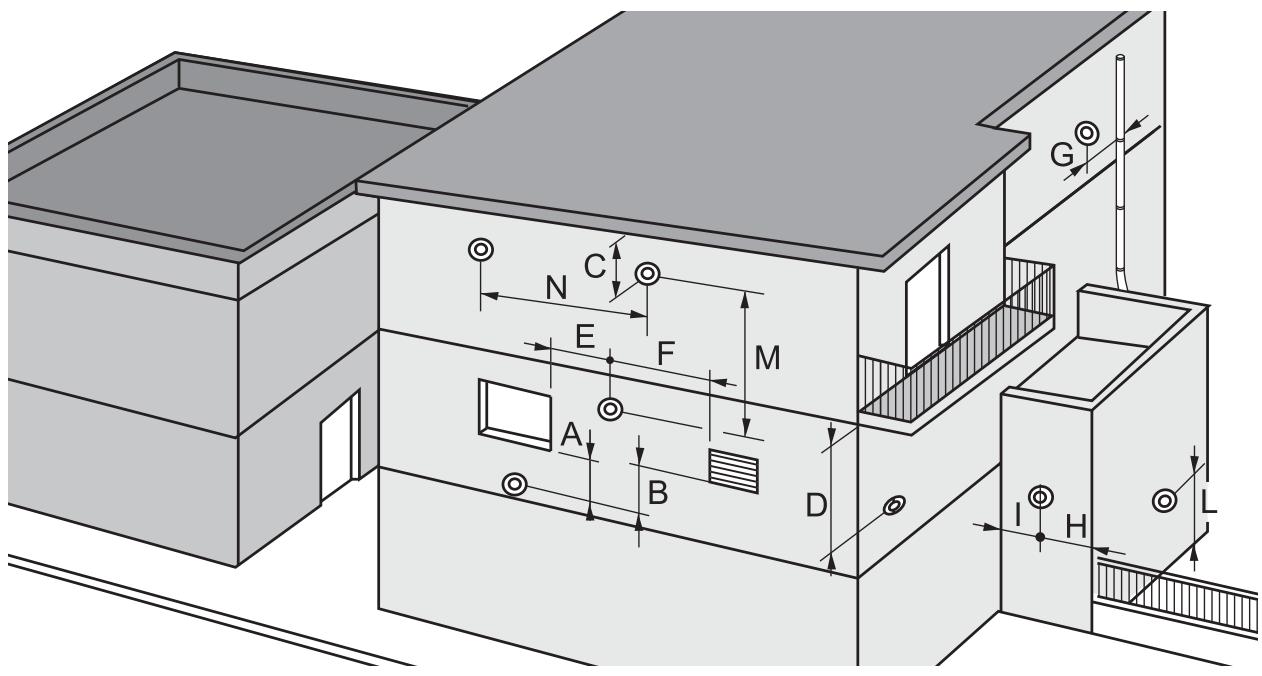

Distances minimales (en mm) à respecter pour le positionnement des terminaux de ventouse
A - Sous une fenêtre 600
B - Sous une bouche d'aération 600
C-Sous une gouttiere 300
D - Sous un balcon . 300
E - D'une fenêtre adjacente 400
F - D'une bouche d'aération adjacente 600
G - De tubes d'évacuation verticaux ou horizontally 600
H - D'un angle de I'edifice 300
I - D'une rentree de I'edifice 1000
L - Du sol ou d'un autre étage 1800
M - Entre deux terminaux verticaux 1500
N - Entre deux terminaux horizontaux 600

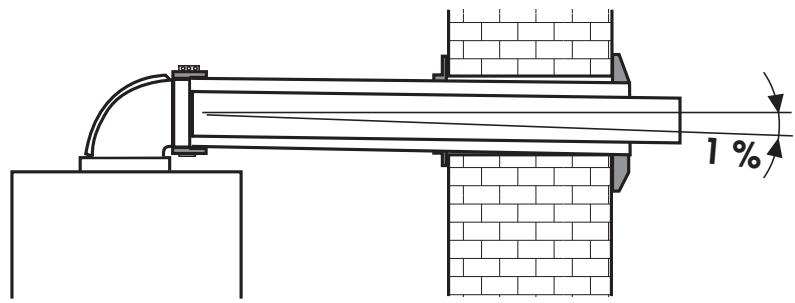

Les tuyaux de ventouse doivent avoir une pente d'environ 1 % vers l'extérieur afin d'évacuer de possibles condensations.
Système ventouse double flux 2 x Ø 80 mm
installation de type C52) Perte de charge maximale: 60 Pa.
Cette valeur maximale estatteinte avec deux coudes,le séparateur double flux etune longueur de conduits (L1+L2) de 30 m.
Toutes les fois qu'un coude 90^ supplémentaire est nécessaire (ou 2 à 45^ ), la longueur (L) doit être réduite d'un mètre.
NB : Les conduits de fumées de type double flux installés sur les apparciils Saunier Duval doivent être des ventouses gaz Saunier Duval bénéficiant de l'Avis Technique 14/02- 715*01 Ext"
Ventouse verticale
0 60/100 mm
ou 80/125 mm
installation de type C32)
Perte de charge maximale : 60 Pa.
Cette valeur maximale estatteinte avec l'adaptateur etune longueur de ventouse Lde :
- 5 m (Ø 60/100mm)
- 12 m (0 80/125 mm)
Recommandation normative: Les orifices des terminaux en conduits séparés doivent déboucher dans un même carré de 50 cm de côté.
Le diaphragme fourni dans le sachet de joint doit être mis en place sur la sortie fumée lors que la longueur (L1+L2) est inférieure à 4 m.
Le diaphragme fourni dans le sachet de joint doit être mis en place sur la sortie fumée lors que la longueur(L) est inférieure à 1,5 m (Ø 60/100 mm) ou 3 m (Ø 80/125 mm)
Sorties
ventouse Thema F

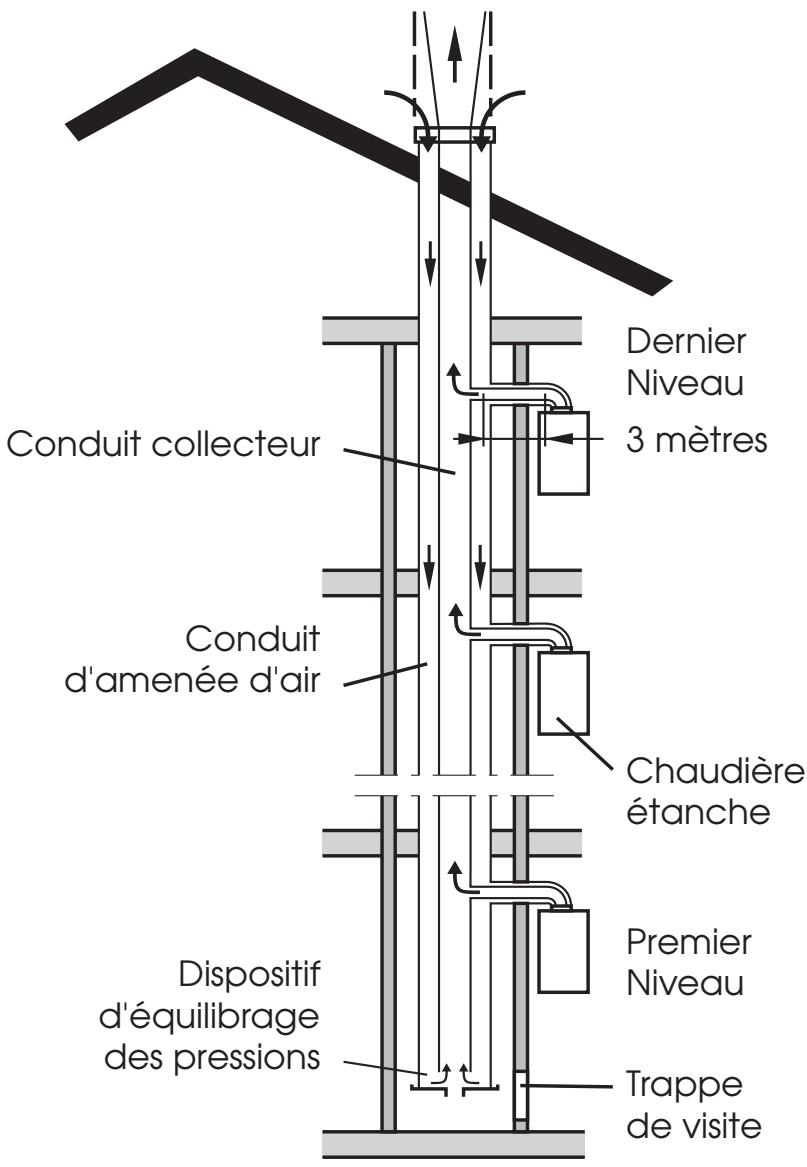

Conduit collectif pour chaudières étanches
installation de type C42)
Perte de charge maximale :
60 Pa.
Cette valeur maximale
estatteinte avec
une longueur horizontale
de 4 metres.
Tout coude supplémentaire
réduit cette longueur de 1 m.
Les liaisons au conduit seront réalisées
à l'aide du kit 85676.
Le diaphragme fourni dans
le sachet de joint doit etre
mis en place sur la sortie
fumée lors que la
longueur ventouse est
inférieure ou égale à 0,4 m.
Consulter votre revendeur
qui vous renseignera
sur les différentes possibilités
de raccordement
aux conduits collectifs.
Pose des canalisations
La plaque de raccordementest équipée de :
A - retour chauffage avec manette d'isolement (t).
B - arrivée eau froide (1) avec manette d'isolement (u).
C - départ chauffage avec manette d'isolement (v).
D - département eau chaude sanitaire (1).
E - arrivée gaz avec manette de fermeture (w) et prise de pression.
Les tubulures livrées avecla plaque de raccordementpermettent de seraccorder à l'installation :
a - c : Tubulures chauffage
Écrou 20 x 27 (3/4" gaz)
avec douille coulée à souder
pour tube cuivre 16 x 18 mm.
b - d : Tubulures sanitaire (1)
Écrou 15 x 21 (1/2" gaz)
avec douille coudee à souder
pour tube cuivre 14 x 16 mm.
e : Tubulure "gaz"
Écrou 20 x 27 (3/4" gaz)
avec douille coudee à souder
pour tube cuivre 16 x18 mm.
Important
- N'utiliser que les joints d'origine fournis avec l'appareil.
- Ne pas braser les tubulures montées en place, cette opération risquant d'endommager les joints et les étanchéités des robinets.
Liminateur de débit 8 l/min.
Raccordements :
- Raccorder les tubulures 1, 2, 3, 4 et 5 fournies avec la chaudière en correspondence avec les numérios inscrits sur les tubulures et la plaque de raccordement.

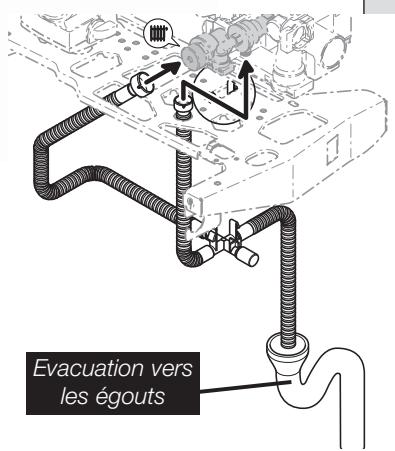

- Raccorder la soupape de sécurité chauffage et le disconnecteur à un circuit d'évacuation vers les égouts en utilisant les flexibles fournis avec la chaudière.
(1) sauf modèles AS
INSTALLATEURS
Mise en place de la chaudière
Rappel : la mise en place de la chaudiere doit être réalisée exclusivement par un professionnel qualifié.
Avant d'effectuer toute opération, il est nécessaire de procéder au nettoyage soigné des canalisations
à l'aide d'un produit approprié afin d'éliminer les impuretés telles que limailles, soudures, huiles et graisses diverses pouvant être presents.
Ces corps étrangers seraient susceptibles d'être entrainés dans la chaudière,
ce qui en perturberait le fonctionnement.
NB: un produit solvant risque d'endommager le circuit.
Pose
- Engager les pattes supérieures de la chaudière sur la barrette de retenue.
- Laisser descendre la chaudière et la faire correspondre avec les raccords de la plaque support.
- Mettre en place les joints puis visser les différents raccords
entre la chaudiere et la plaque de raccordement.

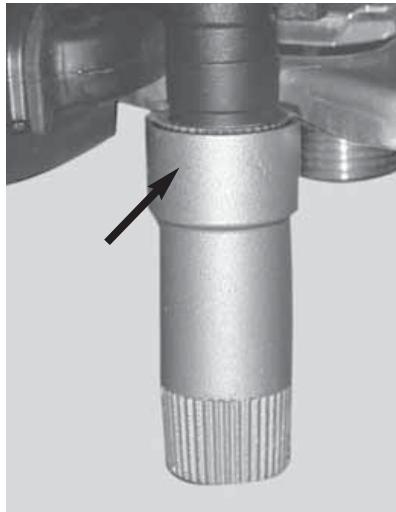

- Ne pas oublier d'emboîter la ballonge bleue sur le robinet de replissage comme illustré ci-dessous.
Raccordement électrique
Alimentation 230 V

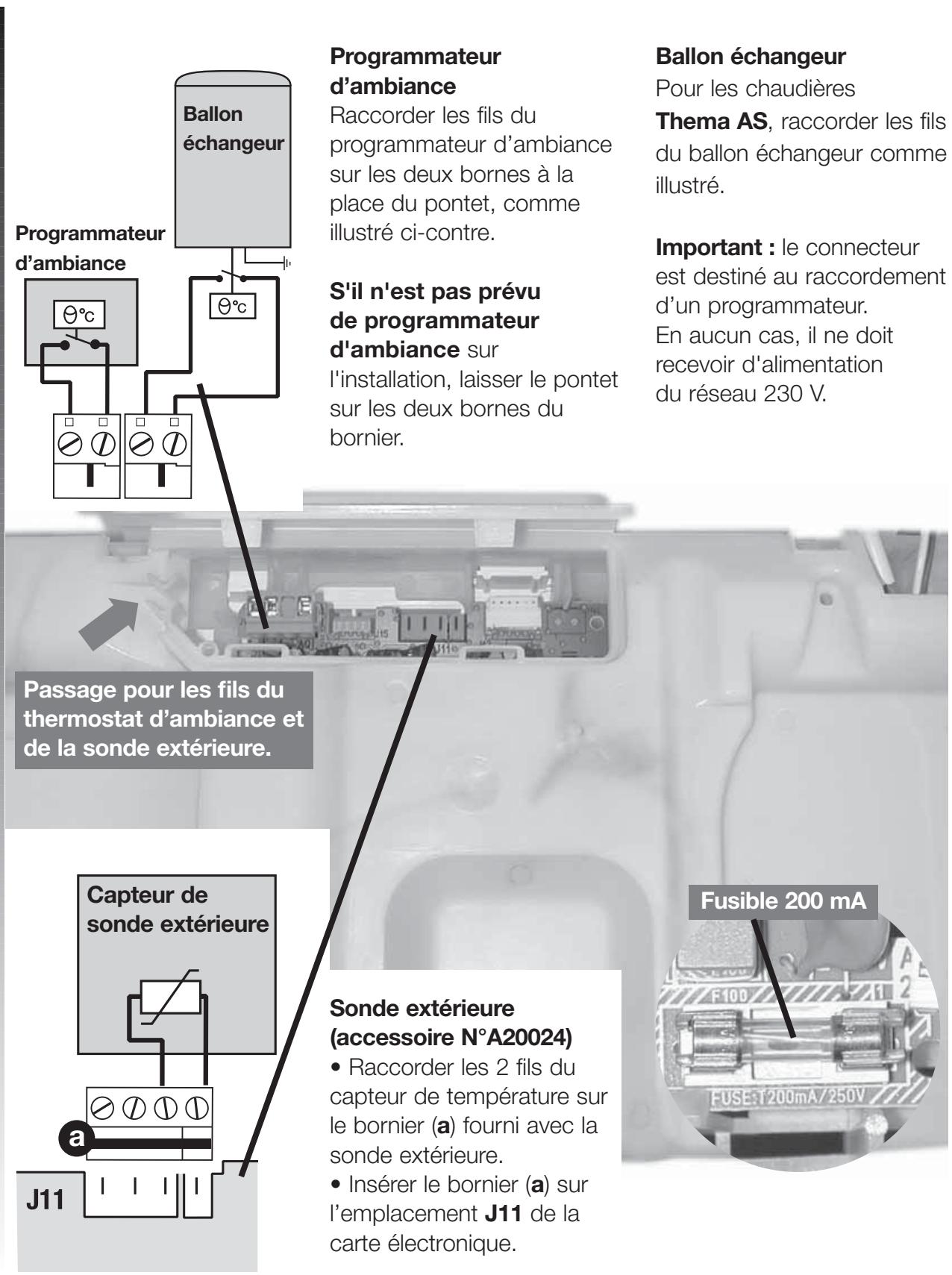

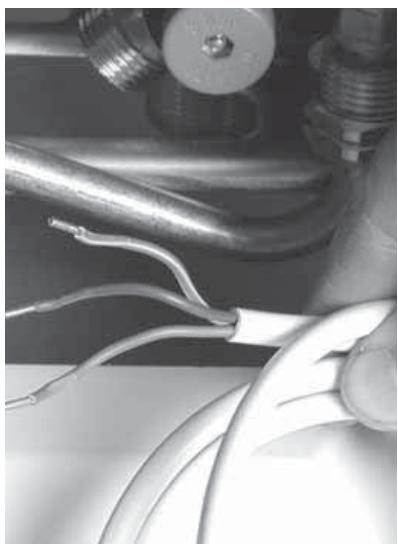

Raccorder le cable d'alimentation de la chaudiere au réseau 230 V monophasé + terre.
Selon les normes en vigueur, ce raccordement doit etre réalisé par l'intermediaire d'un interrupteur bipolaire avec une separation d'au moins 3 mm entre chaque contact.
Attention: le cordon d'alimentation intégré à la chaudière est spécifique. Si vous souhaitez le replacer, le commander uniquement à un Service Àpès Vente/agréé Saunier Duval sous la référence S1008600.
INSTALLATEURS
Mise en fonctionnement de la chaudière
Alimentation gaz

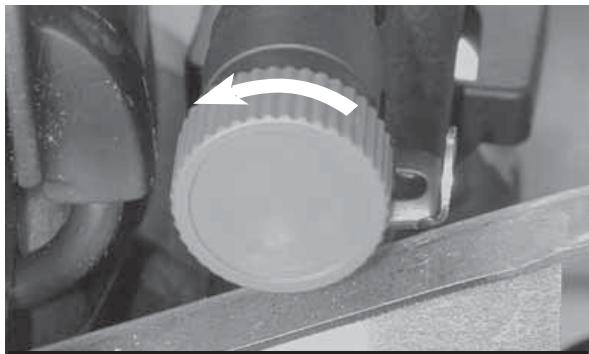

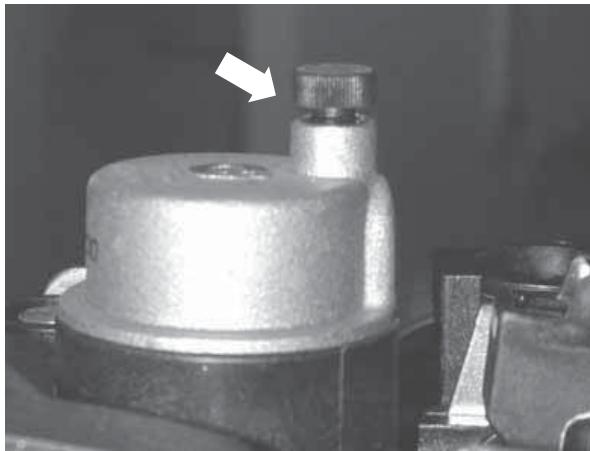

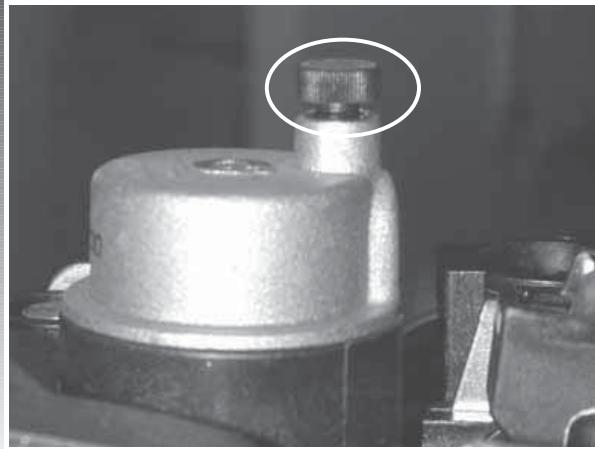

- Ouvrir le robinet du compteur.
-
Vérifier l'étanchéité du raccordement gaz.
-
S'assurer que le compteur laisse bien passer le début nécessaire, lorsque tous les apparèils à gaz de l'installation sont en service.
Alimentation électrique
- S'assurer que la chaudière est bien alimentée sous 230 V.
1 Pousser l'interrupteur vers la droite pour faire apparaitre I.

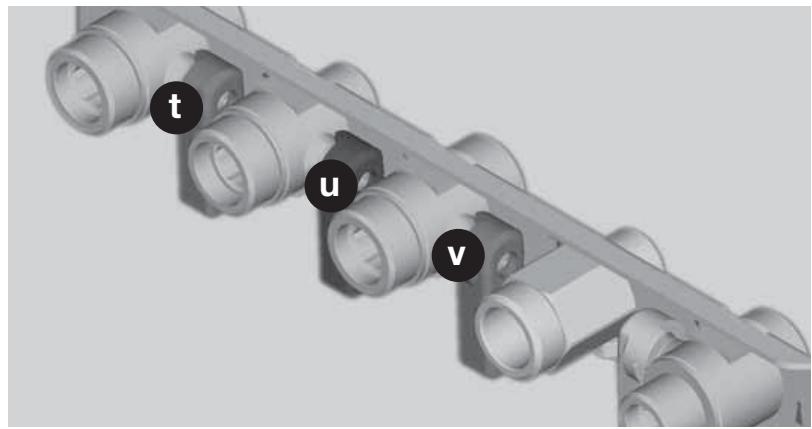

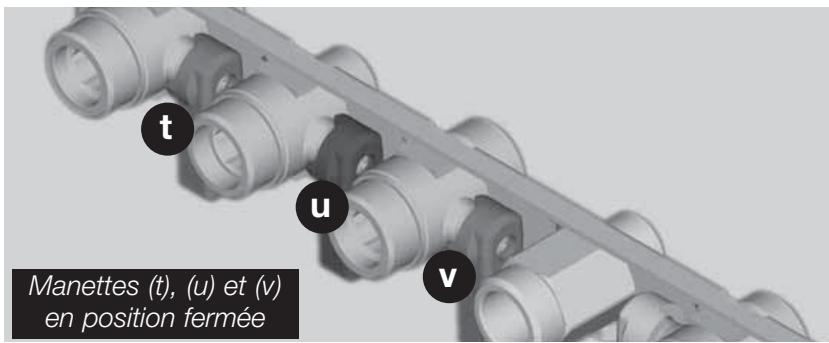

2 Ouvrir les manettes d'isolement (t), (u) et
(v) :ellesdoiventetre dans le sensd'écoulement.

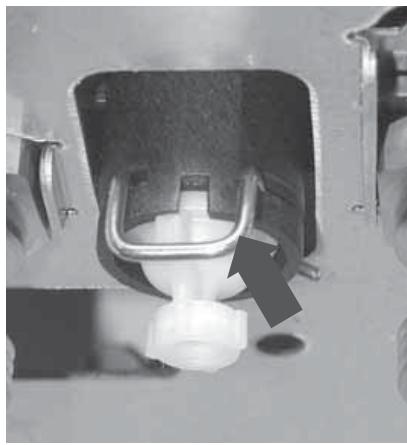

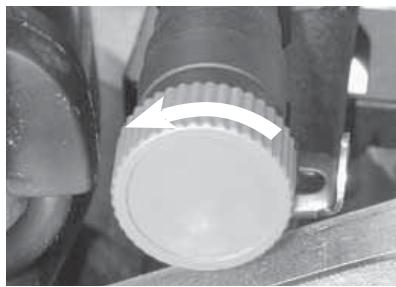

3 Ouvrir le bouchon de purgeur situé sur la pompe et les purgeurs automatiques de l'installation.
4 Ouvrir le robinet de replissage situé sous la chaudière jusqu'à生存 2 bars sur l'indicateur de pression.
NB: pour les modèles AS, utiliser le robinet prévu sur l'installation.
5 Purger chaque radiateur jusqu'à écoulment normal de l'eau puis reférer les purgeurs.
6 Laisser le bouchon du purgeur de la pompe ouvert.
7 Ouvrir les différents robinets d'eau chaude pour purger l'installation.
8 S'assurer que l'indicateur de pression affiche une valeur entre 1et 2 bars sinon reprenevre le replissage.
Réglages

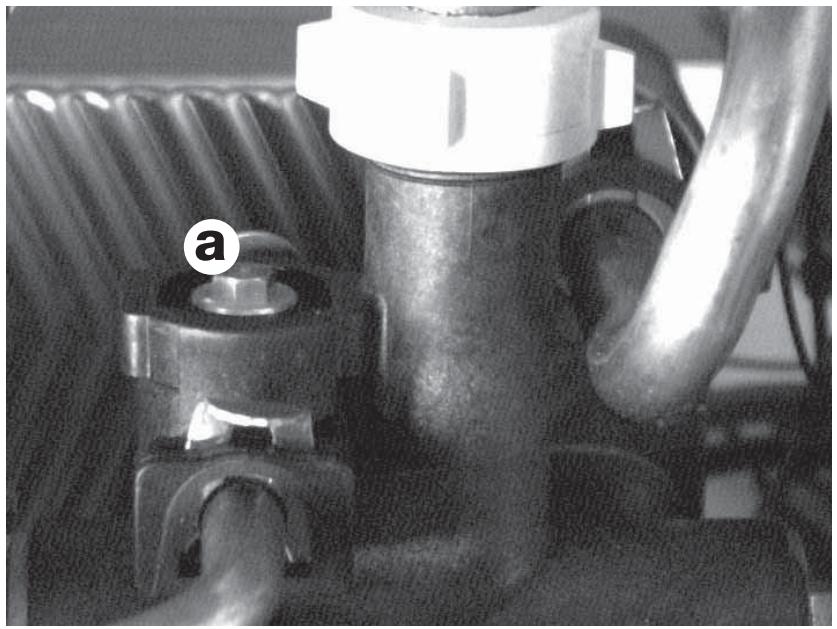

Réglage du débit du circuit chauffage
Il est nécessaire d'adapter ce débit en fonction du calcul de l'installation. La chaudière est livrée avec la vis a du by-pass intégré ouvert d'un 1/2 tour; en fonction des besoin, effectuer la rotation de cette vis (ex.: visser pour fermer) pour adapter la hauteur manométrique disponible à la perte de charge de l'installation selon la courbe débit/pression (page 14).
Accès aux données techniques de la chaudière (réservé à l'usage des installateurs et des S.A.V.).
Il permet d'effectuer certains réglages et d'analyser d'eventuels dysfonctionnements.

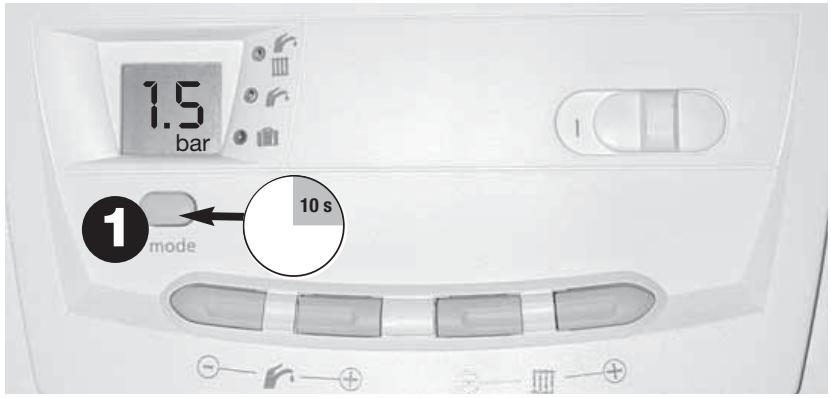

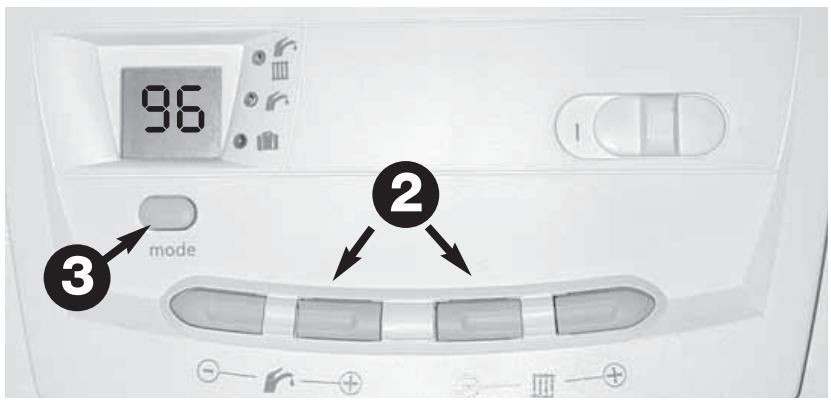

1 L'appui pendant plus de 10 s sur le bouton "mode"permét d'accéder au menu de paramétrage.
Lorsque "00" apparait, utiliser les touches + ou - jusqu'à atteir "96" sur l'afficheur.
Un nouvel appui sur "mode" fait apparaitre le premier menu paramétrable à savoir la puissance maximale en chauffage.
Notaf : l'afficheur revient à sa position normale aubout de 15 minutes sans
manipulation ou après un nouvel appui de plus de 10 s sur le bouton "mode".
Adaptation de
la puissance chauffage
La puissance maximale de la chaudière en mode chauffage peut être réglée sur toute valeur comprise entre les puissances indiquées page 12.
Cette possibilité permet d'assurer une adaptation de la puissance fournie aux besoin réels de l'in installation et d'eviter une surpuissance exagérée tout
en maintenant un rendement élevé.

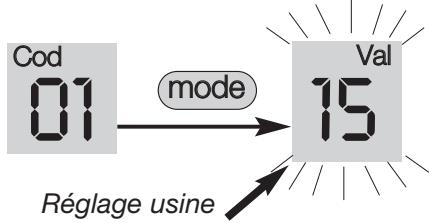

Lorsque le menu Cod 01 apparait sur I'afficheur, appuyez sur "mode" si vous souhaitez paramétrer ce menu.
- Détérminer ensuite la puissance souhaitatione par appui sur les touches ^+ ou-.
Appuyer à nouveau sur "mode pour valider la nouvelle valeur de puissance
choisie.
Appuyer sur la touche + pour passer au menu suivant.
Nota : la diminution de la puissance en chauffage n'a aucune incidence sur la puissance en eau chaude sanitaire.
Configuration aéraulique
Ce menu est sans effet pour ce type de chaudière.
Veillez à mettre en place le diaphragme sur la sortie fumée lorsque la longueur
des ventouses est inférieure aux valeurs indiquées pages 23 à 25.
Température minimale en chauffage
Cette valeur peut êtrecision

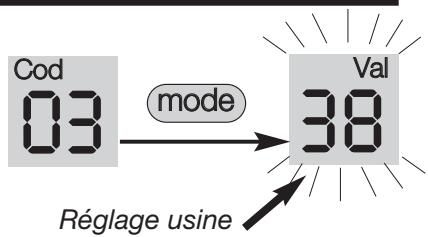

entre 4 propositions en accédant au menu Cod 03 : 38^ C, 50^ C, 55^ C ou 70^ C .
Température
maximale en chauffage

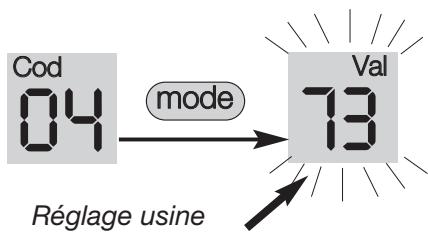

Cette valeur peut etre
choisie entre 4 propositions en accedant au Cod 04: 50^ 73^ 80^ et 87^
Fonctionnement de pompe

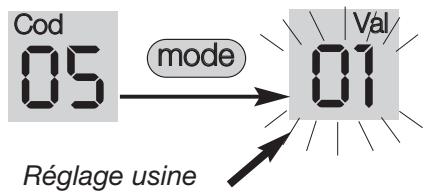

Le menu Cod 05 propose 2 modes de fonctionnement de pompe :
01 - discontinu avec T.A.
02 - discontinu avec brûleur
03 - permanent
Réglages
Sonde extérieure
Le menu Cod 06 propose

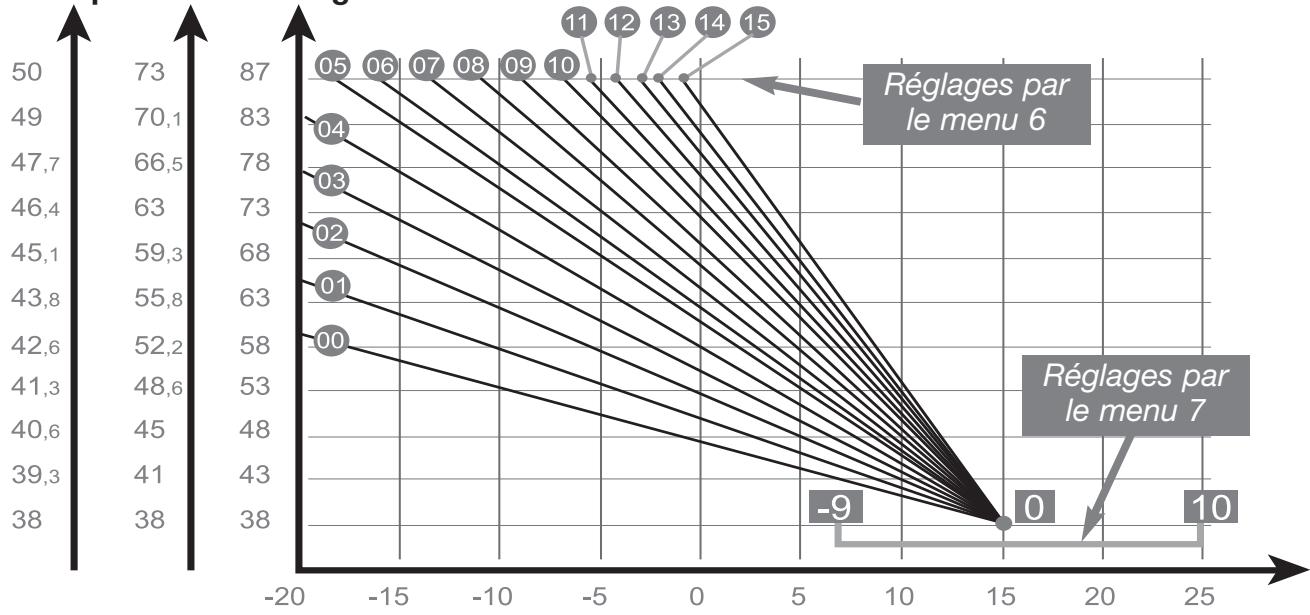

16 pentes de régulation numérotées de 00 à 15 (voir graphique).
Exemple : avec la courbe
10, la température de chauffage est maximale pour une température extérieure de -5,5°C.
Sonde extérieure
Le point d'origine des pentes de régulation peut être
déplaced en variant le paramètre de -9 à 10.
Nota :
- Les réglages sur les menus Cod 06 et 07 sont sans effet si l'installation ne comporte pas de sonde extérieure.
- Le menus Cod 08 est réservés à l'usage des services Àpres-Ventes.
Température chauffage en °C
Température extérieure en °C

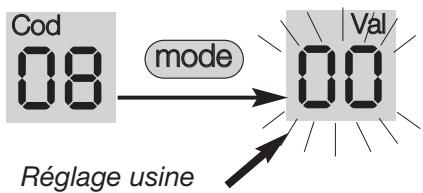

Forçage brûleur
Le menu Cod 08 propose 4 modes de fonctionnement du brûleur :
00 - fonctionnement normal
01 - forçage à P. mini.
02 - forçage à P. max.
03 - forçage à P. allumage.
Vidange
Si, en votre absence, il y a risque de gel, il est nécessaire de vidanger l'installation. Toutefois, pour éviter cette opération, il est possible de faire ajouter par un professionnel qualifié de l'antigel spécial pour les circuits de chauffage.
Vidange du circuit chauffage
- Ouvrir le robinet de vidange prévu au point bas de l'installation.
- Faire une prise d'air en ouvrant par exemple, un purgeur de l'installation ou le robinet de vidange (r) de la chaudière.

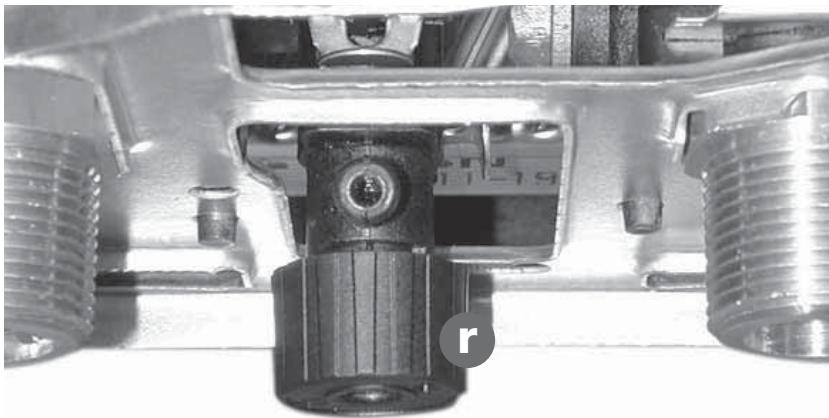

Vidange du circuit sanitaire
- Fermer le robinet du compteur d'eau.
- Ouvrir un ou plusieurs robinets.
Vidange de la chaudière seule
- Fermer les manettes d'isolement (t) (u) et (v) (voir illustration ci-dessus).
Ouvrir le robinet de vidange (r) de la chaudière.
- Ouvrir un ou plusieurs robinets deuisage d'eau chaude.
Changement de gaz
En cas de changement de la nature du gaz alimentant l'installation, il est nécessaire de modifier certains éléments de la chaudière; ceci sera réalisé en suivant
les instructions fournies dans la pochette dite "Changement de gaz" composée d'une rampe et d'injecteurs brûleurs et d'un moteur de mécanisme gaz réglé en usine.
Ces modifications et les nouveaux régles qu'elles supposent ne peuvent être effectuels que par un professionnel qualifié.
INSTALLATEURS
(informations à l'usage exclusif des professionnels qualifiés)
Raccordement d'un gallon
Votre chaudiere Thema AS
a eté concue pour être
raccordée facilement
à unallon échangeur de la

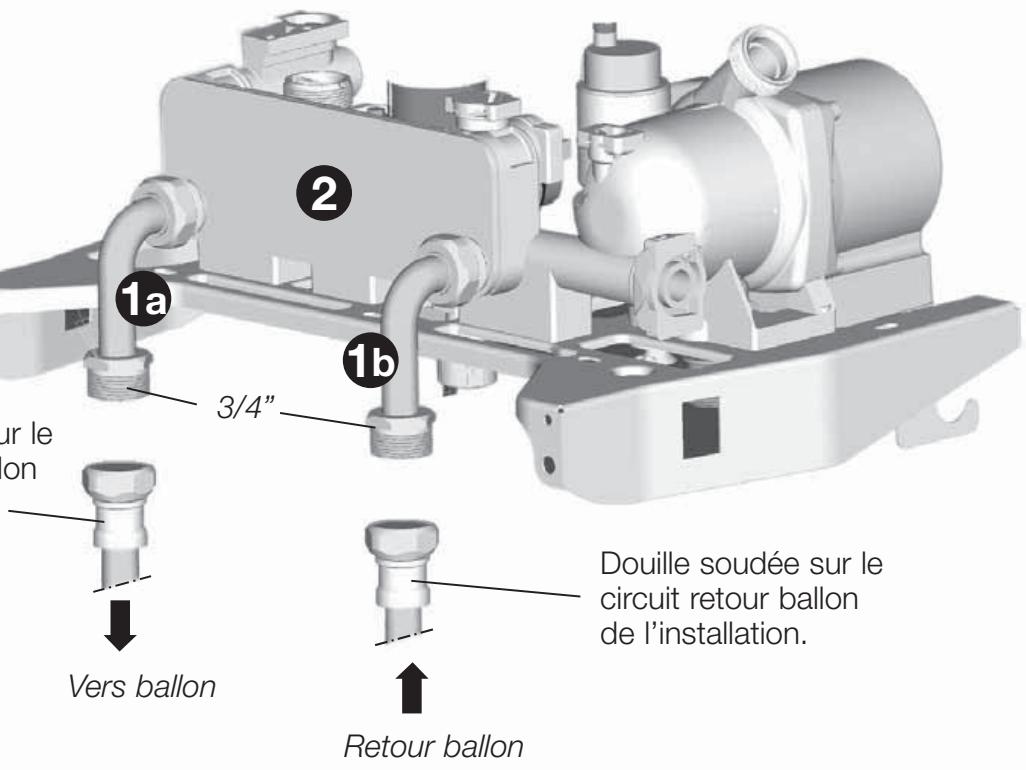

gamme Saunier Duval ECC. Les deux raccords coudés (1a et 1b), livrés avec la chaudière, se montent à
l'arrête de la plaque support (3) comme illustré sur la photo ci-dessous.
1 - raccords coudés 3/4" départ (1a) et回头 (1b) eau de réchauffage
2 - plaque support
Douille soudée sur le circuit départ ballon de l'installation
Caracteristiques des ballons
Les ballons échangeurs Saunier Duval ECC
France, associés
à une chaudière Thema AS,
apportent un comport
supplémentaire dans
la fourniture de l'eau chaude.
- Les ballons sd E 75, sd E 100 et sd E 150

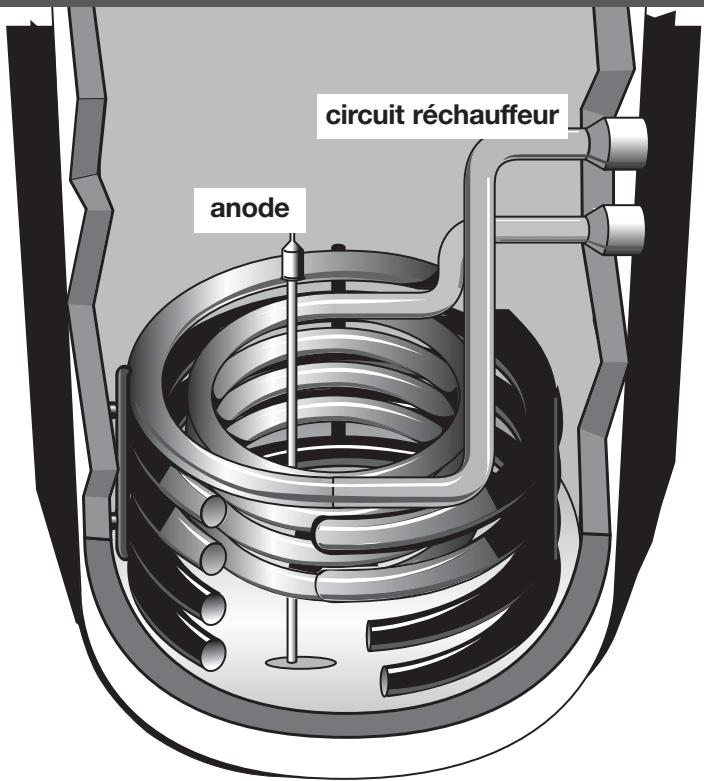

intègrent un échangeur acier à double spires et une anode en magnésium (voir ci-contre).
- Les ballons sd E 80
et sd E 120 sont composés d'une cuve et d'un échangeur à spires en cuivre.
Tous ces ballons sont disponibles en différentes capacités pour s'adapter parfaitement aux besoin de l'installation.
Constitution d'un gallon sd E 75
Nota : la mise en place du gallon, ses raccordements hydrauliques et électriques seront facilement réalisés en suivant précisément les indications portées dans la notice du gallon.
INSTALLATEURS
(informations à l'usage exclusif des professionnels qualifiés)

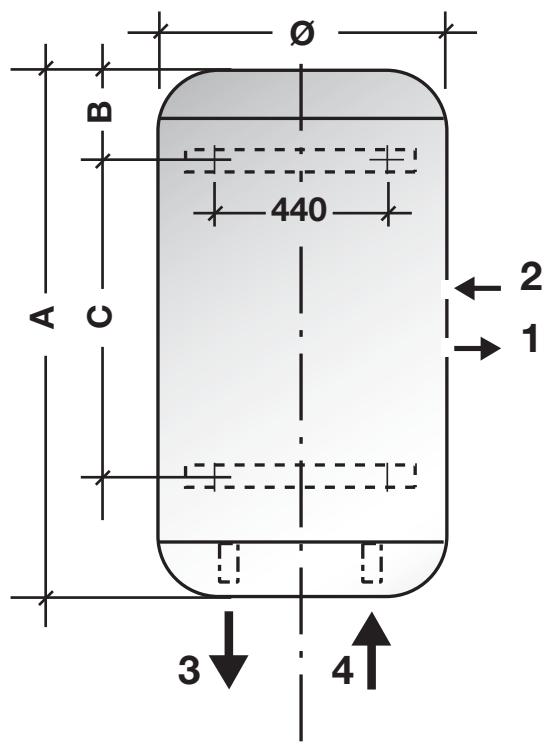

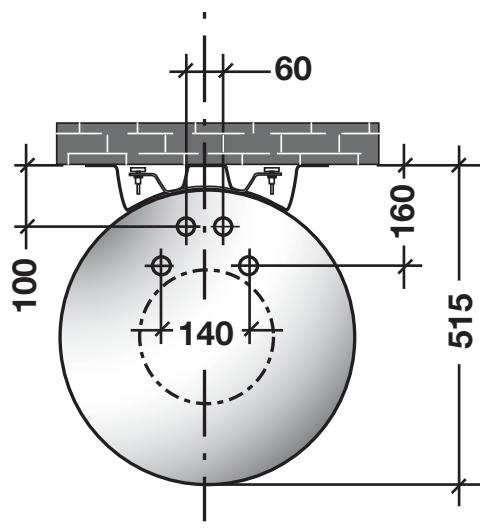

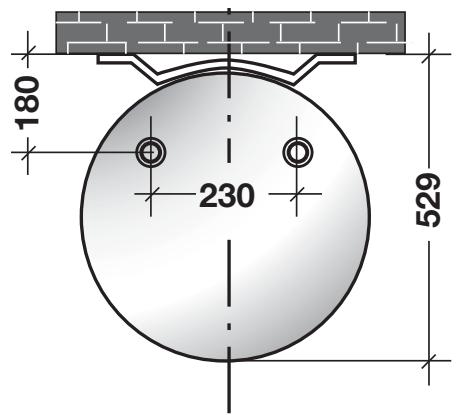

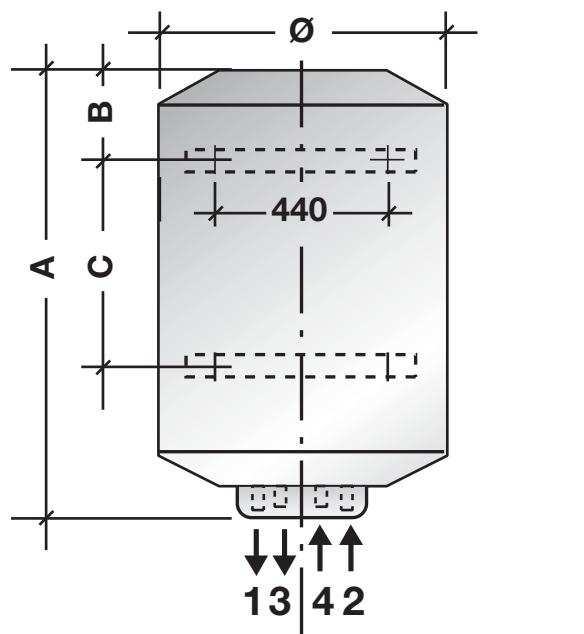

Dimensions des ballons
1 - Retour eau de réchauffage
3 - Départ eau chaude
2 - Entrée eau de réchauffage
4 - Entre eau froide
sd E 75 - sd E 100 - sd E 150
sd E 80 - sd E 120
Caracteristiques des ballons
| | sd E 75 | sd E 100 | sd E 150 | sd E 80 | sd E 120 |
| Capacité | (litres) | 75 | 100 | 150 | 80 | 120 |
| Ø | (mm) | 505 | 505 | 505 | 485 | 485 |
| A | (mm) | 775 | 908 | 1241 | 858 | 1158 |
| B | (mm) | 158 | 301 | 444 | 105 | 105 |
| C | (mm) | 320 | 320 | 500 | 570 | 870 |
| | sd E 75 | sd E 100 | sd E 150 | sd E 80 | sd E 120 |
| Débit spécifique | (l/min.) | 10,7 | 12,1 | 18,1 | 16,8 | 19,4 |
| Pression maxi. | | | | | | |
| d'alimentation | (bar) | 5,25 | 5,25 | 5,25 | 5,25 | 5,25 |
| Pression maxi. | | | | | | |
| de service | (bar) | 7 | 7 | 7 | 7 | 7 |
| Temps de chauffe | | | | | | |
| (de 10°C à 60°C) | (min) | 35 | 51 | 33 | 16 | 22 |
| Raccords | | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" |
| | sd E 75 | sd E 100 | sd E 150 | sd E 80 | sd E 120 |
| Alimentation | (V/Hz) | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 |
| Poids net à vide | (kg) | 42 | 49 | 63 | 36 | 47 |
| Poids maxi. installés | (kg) | 118 | 150 | 214 | 116 | 167 |
Maintenance
Une maintenance impérative doit être effectuee lors de chaque entretien annuel (et plus regulierement si nécessaire). Elle doit etre realizede par un professionnel qualifie suivant les regles de l'art et le DTU P 45-204.

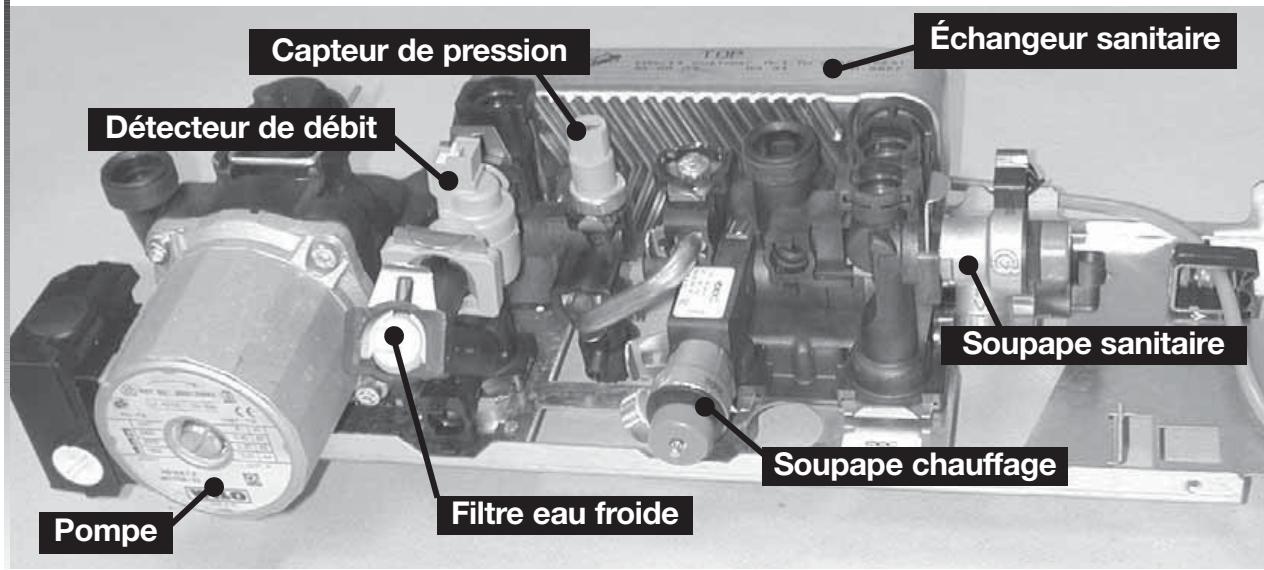

Bloc hydraulique

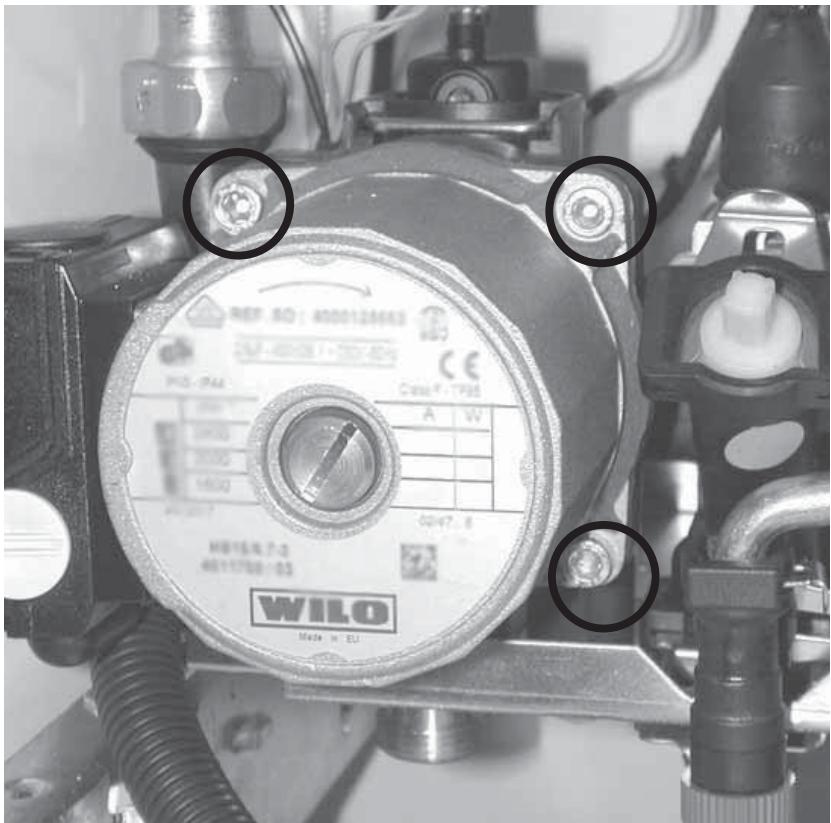

Dépose de la pompe
Le moteur de pompse se demonte en devissant les 4 vis de maintainien.

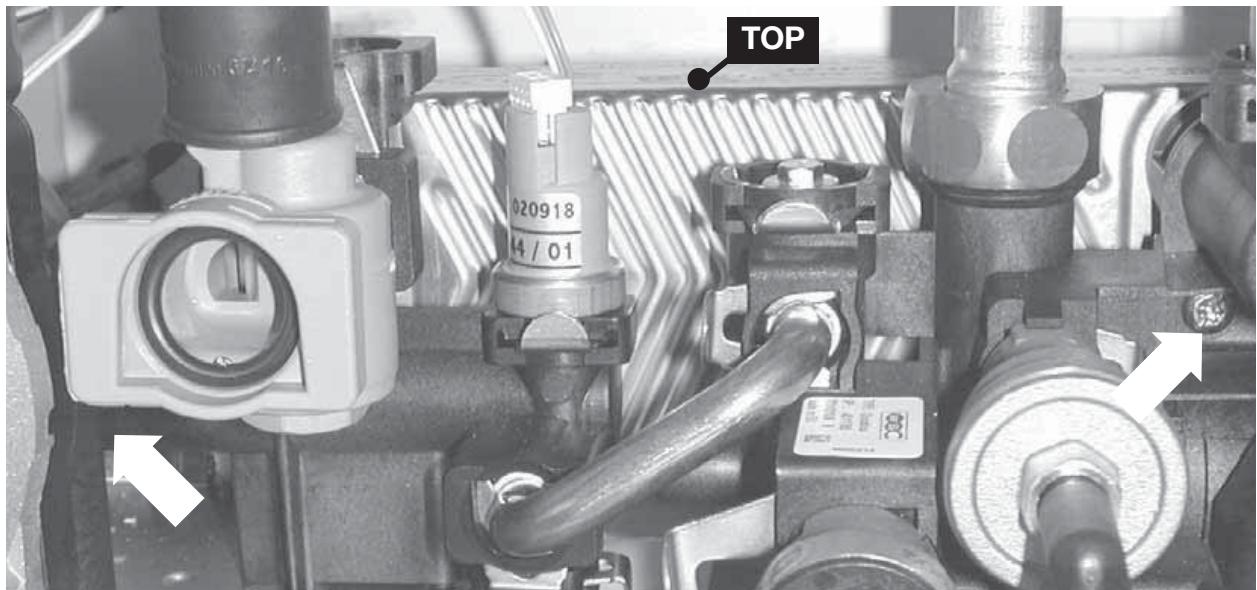

Dépose de l'échangeur sanitaire Retirer les deux vis de maintainen accessibles
par l'avant de la chaudière. Attention au sens de remontage, le terme TOP imprimé sur la tranche
de l'échangeur, doit être dirigé vers le haut.

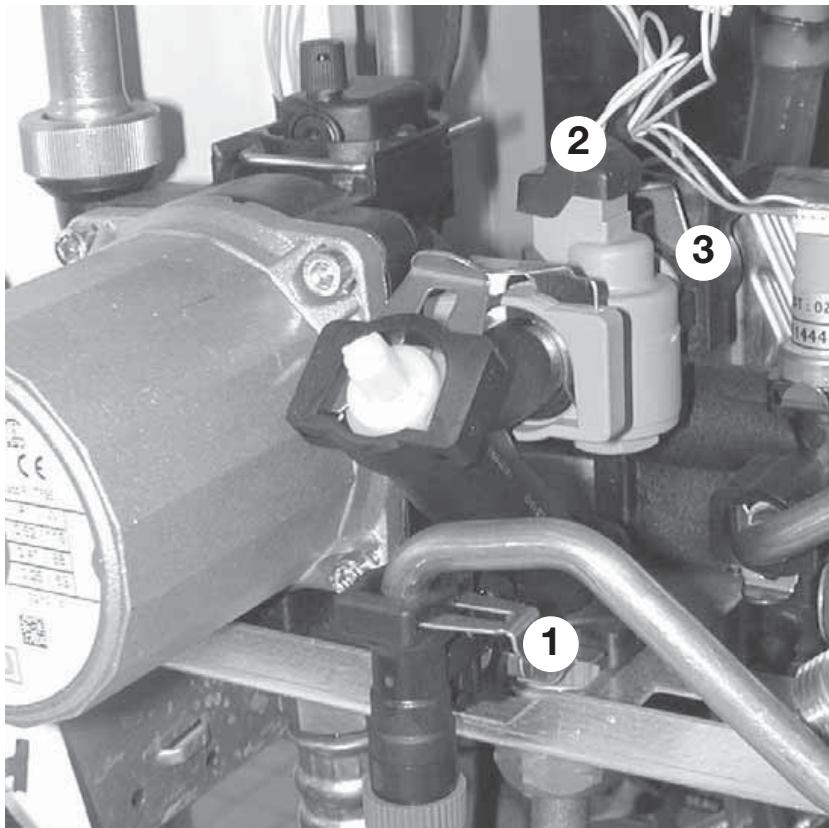

Dépose du détecteur de début
- Fermer l'arrivée eau froide.
- Dégager le clip (1) et faire pivoter le robinet et le tube de replissage.
- Débrancher le connecteur (2).
- Dégager le clip (3)
- Déclipser et dévisser le raccord d'arrivée eau froide sous la chaudière.
- Extraire l'ensemble détecteur de début/filtre.
SERVICES APRÉS-VENTES
(informations à l'usage exclusif des professionnels qualifiés)
Maintenance
Filtre eau froide
- Fermer l'alimentation générale en eau floide.
- Dégager le clip de maintain du contrôle.
- Extraire le filtré puis le nettoyer.

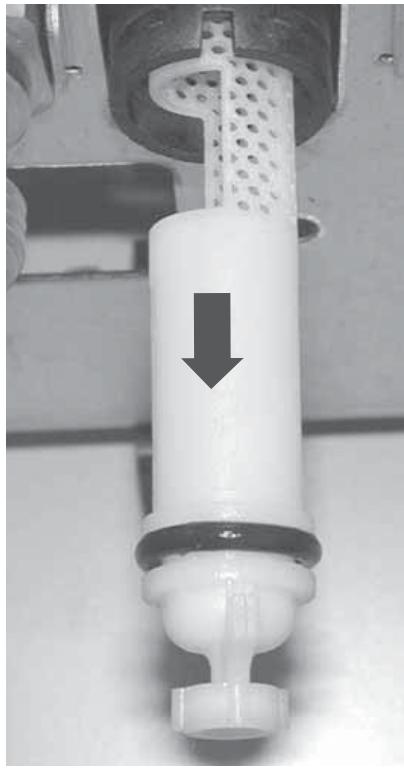

Filtre "mousseur"
(améliore le dégazage du circuit chauffage)
- Fermer les manettes départ (v) et retard (t) voir page 33) puis vidanger la chaudière.
- Dégager le clip de maintainen du filtre placé sous la pompe.
- Nettoyer et remetre en place en positionnant correctement l'ergot.

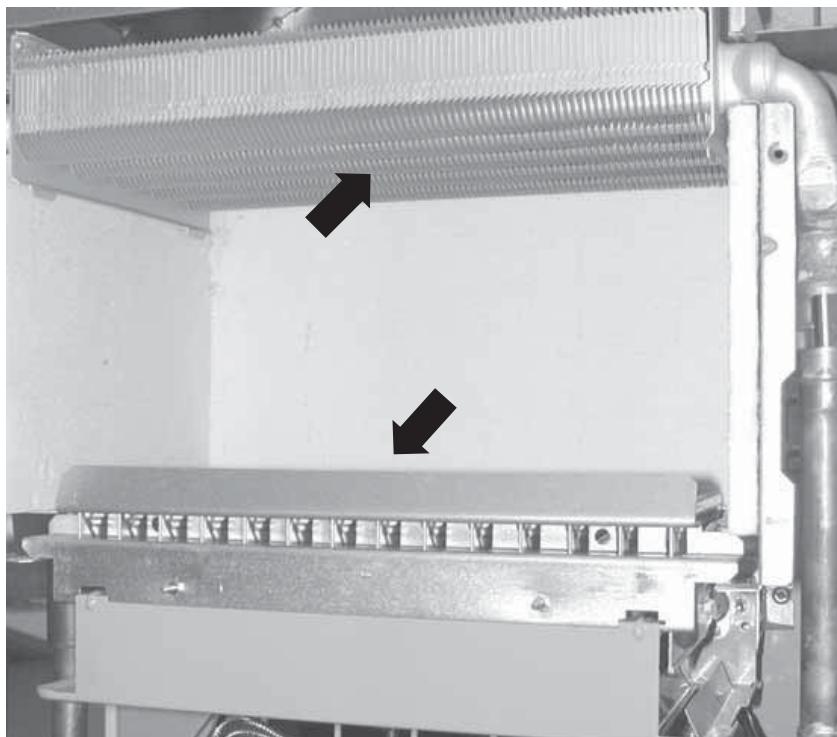

Corps de chauffe
Dévisser les vis de maintien du couvercle avant du corps de chauffe et procéder au nettoyage du brûleur et des ailettes de l'échangeur.
Sécurités de fonctionnement
Protection de la chaudière contre le gel
Si, en votre abscence, il y a risque de gel, selectionnez le mode sur la chaudiere. S'assurer que la chaudiere est alimentee electriquement et que le gaz arrive bien a la chaudiere.
Le système de protection contre le gel commande la mise en fonctionnement de la chaudere lors que la température dans le circuit chauffage descend en dessous de 4^ . La chaudière s'arrête des que la température de l'eau contenue dans le circuit chauffage atteint 16^ .
Protection de l'installation contre le gel
Pour une absence de quelques jours, selectionnez la température minimale en chauffage à partir du tableau de bord de votre chaudière ou baissez simplement la température de consigne sur votre thermostat d'ambiance. En cas d'absence prolongée, se reporter au chapitre "Vidange" page 35.
Sécurité de refoulement cheminée sur les Thema C
S'il se produit une obstruction, même partielle, du conduit de cheminée, le système de sécurité, constitué par deux thermostats bilame à réarmement automatique placé en haut du coupe tirage de la chaudière, provoque l'arrêt de l'appareil. Dans ce cas, le voyant rouge du tableau de commande clignote et l'afficheur indique le code F 2 ou F3.
La chaudière se remet automatiquement en fonctionnement au bout de 15 minutes. Si ce n'est pas le cas, prévenir votre installerateur ou le service après-venture/agréé le plus proche.
Important : il est interdit de mettre hors servicela sécurité de refoulementcheminée. Toute interventionsur le système de sécuritédevra se faire par un
technicien qualifié et à l'aide des pieces de rechange fournies par Saunier Duval.
Sécurité sur le débit d'air sur les Thema F
Si un defaulted est detecté au niveau de l'extraction ou de l'aspiration de l'air, le système de sécurité interrupt le fonctionnement de la chaudière, le voyant rouge du tableau de commande clignote et l'afficheur indique le code F2. Dans ce cas, prévenir votre service après-venture/agréé le plus proche.
En cas de coupure de gaz
La chaudière se met en sécurité, le voyant rouge du tableau de commande clignote et l'afficheur indique le code F1.
Dans ce cas, prévenir votre service après-venture agréé le plus proche.
En cas de coupure de courant
La chaudière cese de fonctionner.
Dès que l'alimentation électrique est rétable, la chaudière se remet automatiquement en service.
Sécurité de surchauffe ou sécurité individuelle VMC (réf. 4000140905)
Si un incident entraine l'arrêt de la chaudière par action de la sécurité (thermostat bilame à réarmement manuel), le voyant rouge du tableau de commande clignote et l'afficheur indique le code F5 (sécurité de surchauffe) ou F2 (défaut VMC).
Dans ce cas, appelerVote service après venteagréé le plus proche.
Nota :
- D'autre codes définuts, jusqu'à F 22, peuvent appararaitre. Pour un code à 2 chiffres, l'afficheur clignote en faisant appararaitre alternatively F puis le code à 2 chiffres (11, 12...).
Par ex.:
- Dans le cas d'une utilisation d'une chaudière
Thema type V dans un
ensemble collectif, aucun raccordement électrique spécifique n'est à prévoir au niveau de l'appareil. C'est le "relai de sécurité" du système collectif qui arrêté la chaudière en cas d'anomalie sur le dispositif général. L'appareil se remet automatiquement en service sans aucune intervention dés que le système de sécurité l'autorise.
Présence d'air dans les canalisations:
Purger l'air contenu dans les radiateurs et réajuster la pression. Si les apports deviennent trop féquents, avertir le service après-ventecar il peut s'agir:
l'installation et dont il faudrait rechercher l'origine; - d'une corrosion du circuit de chauffage à laquelle il faudrait remedier par un traitement approprié de l'eau du circuit.
Important: Une installation de chauffage central ne peut pas fonctionner correctement si elle n'est pas remplie d'eau et bien débarrassée de l'air contenu à l'origine. Si ces conditions ne sont pas remplies, du bruit dû à l'ébullition de l'eau dans la chaudière et du bruit de chute d'eau dans les radiateurs poursraient apparaitre.
Saunier Duval
Saunier Duval Eau Chaude Chauffage France
"Le Technipole" - 8, av. Pablo-Picasso - 94132 Fontenay-sous-BoisCEDex
Téléphone : 01 49 74 11 11 - Télécopie : 01 48 76 89 32 - Site : www.saunierduval.fr
