Type d'appareil	Climatiseur console
Année de fabrication	2008
Modèles compatibles	SDH 20-025 NC, SDH 20-035 NC, SDH 20-050 NC
Fonctions principales	Climatisation, chauffage
Type de montage	Au sol
Source d'énergie	Électrique
Type de fluide frigorigène	Non précisé
Puissance frigorifique	Non précisé
Puissance calorifique	Non précisé
Débit d'air	Non précisé
Niveau sonore	Non précisé
Dimensions (LxHxP)	Non précisé
Poids	Non précisé
Type de commande	Non précisé
Accessoires inclus	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - SDH 20-025 NC SAUNIER DUVAL

Comment réinitialiser la chaudière SAUNIER DUVAL SDH 20-025 NC ?

Pour réinitialiser la chaudière, appuyez sur le bouton de réinitialisation situé sur le panneau de commande pendant environ 5 secondes jusqu'à ce que l'écran clignote.

Que faire si la chaudière ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique et assurez-vous que le disjoncteur n'est pas déclenché. Vérifiez également si le gaz est disponible et que la vanne d'arrivée est ouverte.

Comment régler la température de l'eau chaude ?

Utilisez le bouton de réglage de la température sur le panneau de commande pour ajuster la température souhaitée entre 40°C et 70°C.

Que faire si le voyant de pression est rouge ?

Un voyant rouge indique une pression d'eau insuffisante. Vérifiez la pression sur le manomètre. Si elle est inférieure à 1 bar, ajoutez de l'eau dans le circuit jusqu'à atteindre 1,5 bar.

Comment purger les radiateurs ?

Utilisez une clé de purge pour ouvrir la vanne de purge située en haut du radiateur. Laissez l'air s'échapper jusqu'à ce que l'eau commence à couler, puis fermez la vanne.

Quelle est la fréquence d'entretien recommandée pour la chaudière SAUNIER DUVAL SDH 20-025 NC ?

Il est recommandé de faire entretenir votre chaudière au moins une fois par an par un professionnel pour garantir son bon fonctionnement et sa sécurité.

Que faire si la chaudière produit des bruits étranges ?

Des bruits peuvent indiquer une accumulation de calcaire ou un problème de circulation d'eau. Il est conseillé de faire vérifier la chaudière par un professionnel.

Comment résoudre un problème de fuite d'eau ?

Vérifiez les raccordements et les joints pour détecter toute fuite. Si la fuite persiste, il est recommandé de contacter un technicien qualifié.

Où trouver le manuel d'utilisation de la chaudière ?

Le manuel d'utilisation est généralement fourni avec la chaudière. Vous pouvez également le télécharger sur le site officiel de SAUNIER DUVAL.

MODE D'EMPLOI SDH 20-025 NC SAUNIER DUVAL

Notice d'utilisation

CONSOLES

SDH 20-025 NC

SDH 20-035 NC

SDH 20-050 NC

2008

FRA

1- TABLE DES MATIÈRES

1- Table des matieres 2
2-Mises en garde 3
3- Conditions extrêmes de fonctionnement 4
4- Recommendations 5
4.1- Pour une utilisation correcte 5
5- Caracteristiques 5
6- Telecommande 6
7- Entretien. 8
7.1-Nettoyage des filtres a air 8
7.2-Nettoyage de I'unité interieure 8
7.3-Nettoyage de l'unité extérieure 8
7.4- Entretien général 8
8- Detection des dysofonciennements 9
9-Remarques 11

Lire attentivement les informations suivantes pour une utilisation correcte du climatiseur. La liste cédssous présente les différents types de mises en garde et de conseils :

Ces apparèils doivent être installés et utilisés conformément aux normes et réglementations relatives aux installations frigorifiques, électriques et mécaniques en vigueur sur le lieu de montage.

De part sa politique d'amélioration continue de ses produits, Saunier Duval se réserve le droit de procéder à des modifications sans avis préalable.

Saunier Duval ne peut enaucun cas prévoir l'ensemble des circonstances eventuelles pouvant générer un risque potentiel.

Ces équipements ont ete concus et fabriques en vue d'etre destinés à la climatisation par le biais du conditionnement de l'air. Leurs applications a des fins domestiques ou industriels autres que la climatisation est de I'entiere responsabilité du chef de projet, de I'installateur ou de I'utiliser.

Avant toute intervention sur l'appareil, installation, mise en service, utilisation et entretien, le personnel charge de ces opérations devra avoir pris reconnaissance de l'ensemble des instructions et recommandations contenues dans le manuel d'installation de l'appareil.

Encasdedetection dephenomenesanormaux(odeur ou fumee par exemple), couper immediatement l'alimentation electrique et contacter le distributeur pour connaître la marche à suivre.

Si le climatiseur est utilisé dans ces conditions, celui-ci peut se déterminer et provoquer un court-circuit ou un incendie.

Lorsque le climatisationur est en marche, ne pas introduire les doigts ou tout autre object au niveau des entrées et sorties d'air ainsi que dans les lames de l'appareil car la vitesse élevée du ventilateur peut provoquer des blessures.

Contacter un spécialiste pour la mise en oeuvre de mesures préventives quant aux fuites de gaz frigorigène. La fuite d'une certaine quantité de frigorigène peut entraîner le manque d'oxygène. Si le climatiseur est installé dans une petite pièce, veiller à ce que les mesures relatives à la prévention soient prises afin de prévenir tout signe de manque d'oxygène en cas de fuite de frigorigène.

Au cas où l'équipement serait démontré pour être réinstallé ultérieurement, il convient de vérifier de nouveau que l'installation est correcte. Dans le cas contraire, des fuites d'eau ou de frigorigène, des courts-circuits voire même des incendies pouraient se produit.

Ne pas démonter la sortie de l'unité extérieure. Une exposition directe au ventilateur peut s'avérer très dangereuse.

Il convient d'inspector périodiquement la base de l'unité extérieure afin de détecter toute déterioration eventuelle. Une base endommagée non réparée peut entraîner la chute de l'unité et causer des accidents.

Ne déposer aucun objet sur l'unité extérieur.

Ne pas manipuler l'équipement avec les mains mouillées ou humides au risque de subir un électrocution.

N'utiliser que les fusibles adaptés a chaque mode. Ne pas utiliser de fils de fer ou tout autre matériel en guise de fusible. Le cas échéant, des dysfonctionnements ou des incendies pourrait se produit.

N'exposer aucune source de chaleur avec flamme neue au flux d'air de l'appareil. Ne pas utiliser de sprays ni de gaz inflammbables à proximé du climatiseur au risque de provoquer un incendie.

Il est interdit d'installer l'appareil à proximé de sources de chaleur, de matières combustibles ou corrosives ou pres d'une bouche d'aération deBATIMENT adjacent.

Couper l'alimentation électrique pour nettoyer l'appareil afin d'éviter tout risque de court-circuit ou de blessure.

Ne pas nettoyer l'appareil avec de l'eau.

Relier le cable de mise à la terre à la ligne appropriée (et non pas au neutre, à une ligne téléphonique ou à la tuyauterie de gaz ou d'eau). Une mise à la terre incorrecte peut être source de risques électriques. Raccorder correctement le tube de condensation afin d'assurer une évacuation efficace. Un mauvais raccordement du tuyau peut provoquer des fuites d'eau.

Installer des différentiels afin d'éviter tout court-circuit évientuel.

2-MISES EN GARDE

Ne pasmettre en marche l'appareil lors de l'utilisation d'insecticides ou de pesticides. Les produits chimiques toxiques pourraient se déposer dans le climatiseur et afferter les personnes allergiques à ces substances.

Éviter toute exposition prolongée à l'air climatisé et éviter les températures extrêmes dans la pièce. Cela pourrait supposer un risque pour la santé.

Ne pas exposer directement les animaux ou les plantes au flux d'air car ils pourraient en souffrir.

Le personnel charge de la réception de l'appareil devra effectuer un contrôle visuel dans le but de déceler les évventuels dommages subspendant le transport.

Pour pouvoir utiliser ses produits dans les conditions de fonctionnement optimes, Saunier Duval recommende la réalisation d'une révision d'entretien périodique par un personnel qualifié. Ce service peut être réalisé à travers le SAT officiel de Saunier Duval qui, en fonction des besoin, offre des conditions de contrat personalisées.

L'installation frigorifique doit être réalisée avec les tuyaux spécifiques à la climatisation (ATTENTION! Ne jamais utiliser de tuyaux de plomberie).

Cet apparéil contient du fluide frigorifère R-410A. Ne pas l'évacuer dans l'atmosphère : le R-410A est un gaz à effet de serre fluoré contrôle par le Protocole de Kyoto Protocol ; son potentiel de réchauffement global (PRG) est de 1975.

Avant la mise au rebus de l'appareil, en cas de réclamation ou pour sa destruction, récapuerer correctement le fluide frigorigène contenu dans cet apparéil.

Les personnes chargées des travaux d'entretien relatifs au maniement du fluide frigorigène doivent obligatoirement disposées d'une certification issue des autorités locales.

Ce symbole, appose sur le produit, indique qu'a la fin de la vie utile de celui-ci, il ne doit pas'être éliminé avec le reste des déchets domestiques non triés mais, que son élimination doit être

effectuee conformement aux reglementations locales et nationales en vigueur, sous une forme correcte et respectueuse de I'environnement. En fin de vie, l'utilisateur devra déposer le produit dans un centre de ramassage des déchets agréé par les autorités locales afin que celui-ci se charge de son acheminement à une usine de traitement appropriée. Dans le cas où ce produit serait remplace par un produit neuf d'usage similaire, l'appareil usage pourra être remis au distributeur du produit neuf afin qu'il se chargera de cette gestion.

3- CONDITIONS EXTRÉMES DE FONCTIONNEMENT

Ce climatiseur a ete concu pour fonctionner aux temperatures suivantes. Respecter ces plages de fonctionnement.

(*) Plage de la télékommande : de 17°C à 30°C

4.1-POUR UNE UTILISATION CORRECTE

Configuration optimale de la température interieure.

L'exs de chaleur ou de froid n'est en�除n cas benefique pour la santhe. Selectionner la temperature qui semble la moins adaptee au comfort.

Ne pas s'exposer directement au débit d'air pendant des périodes de temps prolongées.

Fermer correctement portes et fenêtres.

Cela permettra d'économiser de l'énergie et de gagner en comport.

La ventilation du local doit être conforme à la réglementation en vigueur.

Utiliser à cet effet un système de ventilation spécifique.

Conditions intérieures de conception

Saison	Température de fonctionnement °C	Vitesse moyenne de l'air en m/s	Humidity relative en %
Été	23 à 25	0,18 à 0,24	40 à 60
Hiver	20 à 23	0,15 à 0,20	40 à 60

Orienter correctement le débit d'air.

Pour bénéficier d'une température ambiente uniforme, configurer le débit d'air afin qu'il diffuse un flux ascendant en mode climatisation et un flux descendant en mode chauffage.

Nettoyer régulierement les filtres à air.

Des filtres encrassés diminuent l'efficacité, générent des bruits génants et entraînant un gaspillage d'énergie.

Ne pas bloquer ou recouvrir les bouches d'entrée et de sortie d'air.

5-CARACTERISTIQUES

Saunier Duval vous remercie d'avoir acquis cet équipement. Ce produit possède, entre autres, les caractéristiques suivantes :

Niveau de bruit réduits aussi bien au niveau de l'unité interieure que de cette extérieure.
Accès facile à l'intérieur de l'appareil et aux composants électroniques.
Télécommandeprogrammable à Témoin numérique.
Contrôle de la condensation et de l'évaporation modulable par le ventilateur de l'unité extérieur.
Compresseur scroll.
Entées et sorties d'air orientables à 90°.
Prises d'air renouvelé sur les unités interieures.
Tableaux électriques démontables sur les unités extérieures.

Les piles enlevées des télécommandes doivent être déposées dans des recipients pour le recyclage

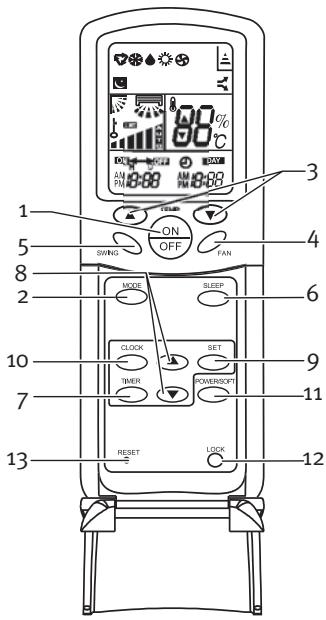

1 Bouton ON/OFF (MARCHE/ARRÊT)	Ce bouton permet demettre l'unité en marche ou de l'arrêter.
2 Bouton MODE (MODE)	Ce bouton sélectionne le mode de fonctionnement suivant la fréquence: AUTO - COOL - DRY - HEAT - FAN
3 Bouton ▲ ou ▼	Appuyer sur ▲permét d'augmenter la température et de plus, ce bouton sert à régler l'heure duprogrammateur. Appuyer sur ▼permét de baisser la température et de plus, sert à régler l'heure du programmateur.
4 Bouton FAN (VENTILATEUR)	Ce bouton permit de sélectionner la vitesse de fonctionnement suivant la séquence: AUTO - LOW - MED - HIGH (En mode AUTO et DRY, la vitesse est automatique)
5 Bouton SWING	Le débit d'air oscillera de haut en bas automatiquement. Appuyer à nouveau, l'éventail resté fixe.
6 Bouton SLEEP	Ce bouton permit d'activer ou de désactiver la fonction SLEEP. (Economie d'énergie), en réglant la température sur celle du corps lorsque l'on drot. Appuyer de nouveau annule cette fonction. Elle est également annulée, s si on appuie sur un autre bouton alors que l'appareil fonctionne sur ce mode. (Cette fonction n'est pas disponible en mode FAN)
7 Bouton TIMER ON/OFF 8 Bouton ▲ ou ▼	Ce bouton permit de lancer la séquence de mise en marche ou d'arrêt automatique programmée. Appuyer sur TIMER et avec les boutons ▲et ▼configurer l'heure de connexion et de déconnexion duprogrammateur. Chaque pression permit d'augmenter ou de diminuer de 10 minutes. Tenir compte que l'horloge de la télécommande doit être sur l'utilisation horaire correcte. Appuyer sur le bouton CANCEL pour désactiver la fonction.
9 Bouton SET	Ce bouton confirme la programmation.
10 Bouton CLOCK	Ce bouton permet d'augmenter ou de baisser le programmation de l'horloge actuelle.En appuyant sur▲ et sur▼, les heures augmentent ou diminuents.
11 Bouton POWER/SOFT	Augmente la rapidité de la climatisation,atteignant un chauffage - réfrigération rapide.
12 Bouton LOCK	Ce bouton permet de verrouiller les boutons et l'écran LCD.
13 Bouton RESET	Ce bouton permet de réinitialiser la télécommande et d'annuler toute programmation.

AFFICHEUR

14 Témoin MODE	Ce témoin indique le mode de fonctionnement actuel de l'appareil. (AUTO, COOL, DRY, HEAT, FAN)
15 Témoin TEMP	Il indique la configuration de la température. (De 17°C à 30°C)
16 Témoin FAN SPEED	Il indique la vitesse à laquelle l'appareil est configuré.
17 Témoin SWING	Il indique la direction de l'air à laquelle l'appareil est configuré.
18 Témoin SLEEP	Il indique que la fonction affichée à l'écran est activée. Pas disponible en modes DRY ou FAN.
19 Témoin TIMER ON/OFF	Il indique que la fonction affichée à l'écran est activée.
20 Témoin CLOCK	Il indique que la fonction affichée à l'écran est activée.
21 Témoin POWER/SOFT	Il indique que la fonction affichée à l'écran est activée.
22 Témoin LOCK	Il indique que la fonction affichée à l'écran est activée.
23 Témoin TRANSMISSION	Il indique que le signal du contrôle à distance est transmis à l'unité.

7-ENTRETIEN

Avant d'entrepreneire le nettoyage de l'unité, veiller à ce que celle-ci soit arrêtée et que le disjoncteur magneto-thermique soit déconnecté.

7.1- NETTOYAGE DES FILTRES À AIR

Le filtré à air sert à éliminer la poussière du local absorbée par l'unité interieure. Si le filtré est encrassé, l'efficacité de l'unité diminue, la batterie de l'unité interieure peut évientuellement se conçeler et le compresseur subir des dommages. Il convient d'effectuer un nettoyage régulier du filtré à air afin de pallier ces problèmes.
Retirer les filtres à air et utiliser un aspirateur pour éliminer la poussière ou la saleté sur les filtres. Il est également possible de les nettoyer à l'eau froide.
Après le nettoyage, veiller à bien sécher les filtres avant de les remettre en place.
Ne pas accoupler de désodorisants, de systèmes anti-odeurs, etc. sur les filtres ni sur le retour d'air interieur. Ceci risque d'endommager et d'encrasser l'évaporateur à serpentin. Si nécessaire, installer ces systèmes au niveau de la sortie de la machine et veiller à ce qu'ilns ne fonctionnent que lorsque le ventilateur est en marche.

7.2- NETTOYAGE DE L'UNITÉ INTÉRIEURE

Frotter la partie extérieure de l'unité avec un chiffon sec. Éliminer la poussière présente autour de la zone d'entrée si nécessaire. Ne nettoyer aucun élément électrique avec de l'eau. Ne pas utiliser d'essence, de dissolvants, ni de brillanteurs lors du nettoyage.

7.3- NETTOYAGE DE L'UNITE EXTERIEURE

Frotter la partie extérieure de l'unité avec un chiffon sec. Éliminer la poussière présente autour de la zone d'entrée si nécessaire. Ne nettoyer aucun élément électrique avec de l'eau. Vérifier et nettoyer périodiquement la batterie du condensateur avec une Brosse à poils deux lorsque l'unité est installée dans un environnement poussièux (toujours effectuer cette opération avec l'équipement à l'arrêt).

7.4-ENTRETIEN GÉNÉRAL

Si l'unité n'est pas utilisé pendant quelques jours : Mettre en marche le ventilateur pendant trois ou quatre heures afin de secher l'intérieur de l'unité. Arrête l'unité et déconnecter le disjoncteur magneto-thermique. Nettoyer les filtres à air. Retirer les piles de la télécommande.
Avant la remise en marche de l'unité, réaliser les contrôles suivants : s'assurer que les filtres à air sont en place, que la sortie et l'entrée d'air ne sont pas bouchées, que la télécommande a des piles et que le disjoncteur est connecté.
Contrôler de temps en temps la base de l'unité extérieur. Si celle-ci est endommagée ou détiériorée, l'unité peut tomber et provoquer des dommages physiques et matériels.
Nous conseillons de prendre contact avec l'installateur habitual ou auprès du Service technique officiel de Saunier Duval pour qu'ils réalisent les opérations de maintenance préventive. Ceci contribuera à l'augmentation de la durée de vie utile et à l'amélioration du rendement de l'équipement.

Le tableau ci-dessous présente une série de problèmes et leurs causes possibles. Si ces solutions ne permettent pas de remédier au dysfonctionnement, s'adresser à l'insextatur habituel ou bien contacter le Service d'assistance technique Saunier Duval le plus proche.

PROBLÉMES RENCONTRÉS	CAUSES POSSIBLES	REMÈDES
Le système ne fonctionne pas du tout (La ventilation ne se lance pas)	Coupure de l'alimentation électrique. Coupure par le biais du disjoncteur ou du fusible Tension de ligne très faible. Le sélecteur est positionné sur "o" (arrêt). Le thermostat est réglié beaucoup trop haut (climatisation) ou beaucoup trop bas (chauffage). Il se peut que le fusible ait sauté. Les piles de la télécommande sont épuisées. L'heure de fonctionnement ne correspond pas à la programmation可以选择.	Rétabir l'alimentation. Contacter le service après-vente. Contacter un électricien. Mettre le sélecteur sur la position "l" (marche) Augmenter ou diminuer la température. Remplacer le fusible. Remplacer les piles. Patienter ou annuler la configuration duprogrammateur.
Climatisation ou chauffage insuffisant	Filtre à air encrasse ou obstruè. Présence d'une source de chaleur ou grande quantité de personnes dans la pièce. Portes et/ou fenêtres ouvertes. Présence d'un obstacle devant l'entrée ou la sortie d'air. Le thermostat est réglié beaucoup trop haut (climatisation) ou beaucoup trop bas (chauffage). Le générateur d'eau froide ou d'eau chaude de l'installation est défaillant ou ne fonctionne pas. L'entrée ou la sortie d'air de l'unité interieure ou extérieure est obstruée. Il se peut que la température ambiente n'ait pas encore atteint la valeur assignée.	Nettoyer le filtre à air. Éliminer si possible la source de chaleur. Les fermer pour éviter la pénétration d'air extérieur. Retirer l'obstacle afin de permettre une circulation d'air correcte. Augmenter ou diminuer la température. Vérifier le fonctionnement du générateur (contacter le service après-vente). Retirer les objets responsables de l'obstruction. Patienter quelques instants.
Climatisation ou chauffage excessif ou inexistant (pour les installations pouvant fonctionner en mode climatisation)	Le mode de fonctionnement (chaleur ou froid) du thermostat n'est pas adapté. Le générateur d'eau froide ou d'eau chaude de l'installation est défaillant.	Vérifier la sélection du mode de fonctionnement. Vérifier le fonctionnement du générateur (contacter le service après-vente).

PROBLÉMES RENCONTRÉS	CAUSES POSSIBLES	REMÈDES
Climatisation ou chauffage excessif ou inexistant (pour les installations pouvant fonctionner en mode climatisation)	L'entrée ou la sortie d'air de l'unité intérieure ou extérieure est obstruée.La protection de trois minutes du compresseur a été activée.L'air ne circule pas en mode DRY.L'air ne circule pas en mode HEAT.	Retirer les objets responsables de l'obstruction.Patierter pendant cette durée et l'appareil se remettra en route.A certains moments, en mode DRY, la circulation d'air est bloquée afin d'éviter une climatisation excessive.En mode HEAT, l'air ne circule pas jusqu'à ce qu'il soit suffisamment chaud, évitant ainsi la sortie d'un débit d'air froid. La vitesse du débit d'air peut, pour la même raison, ne pas être variable.
