MODE D'EMPLOI ISOSPLIT C28E CF SAUNIER DUVAL

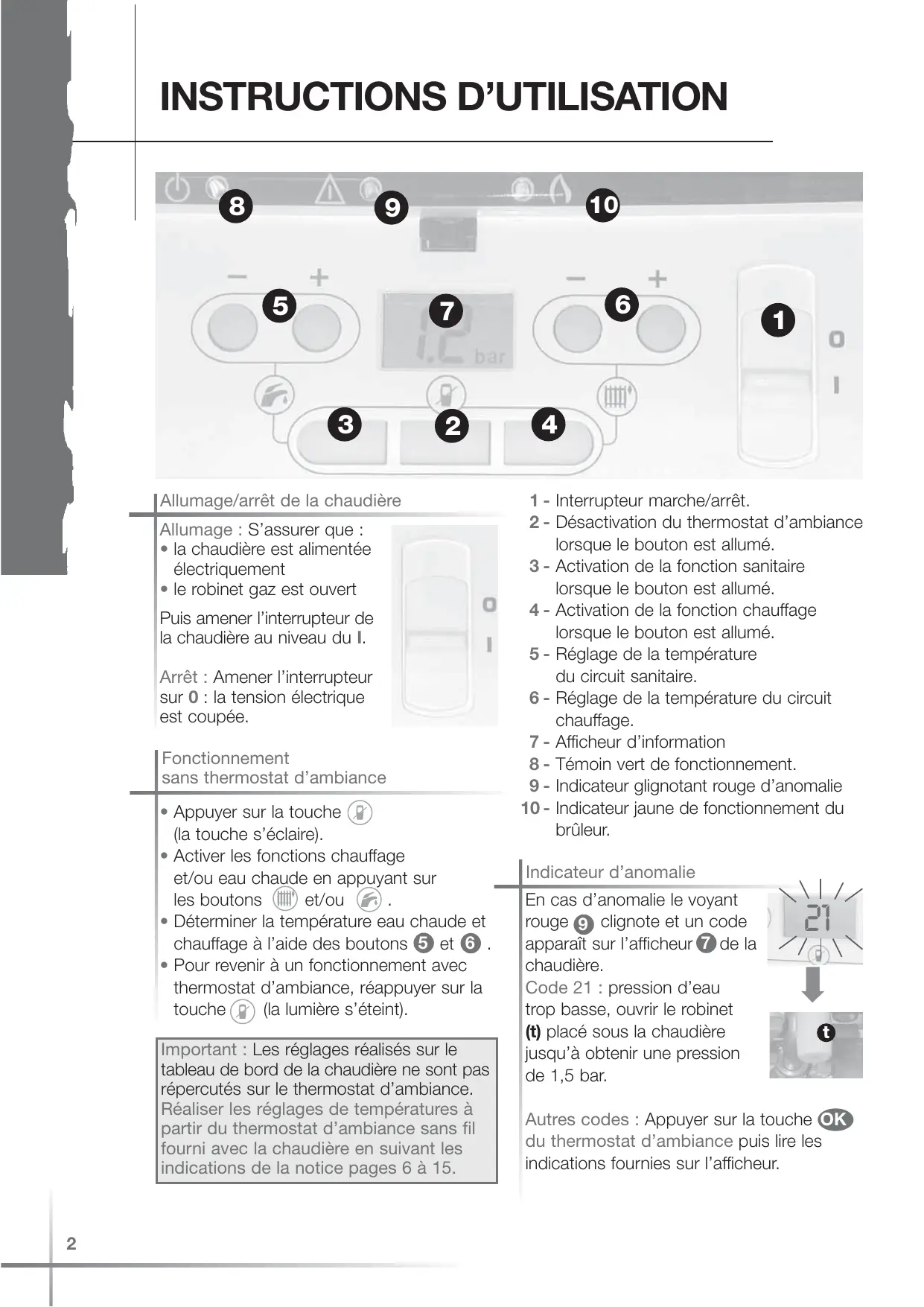

Allumage/arrêt de la chaudière

Allumage : S'assurer que :

• la chaudiere est alimentee électriquement
• le robinet gaz est ouvert

Puis amener linterrupteur de la chaudiere au niveau du I.

Arrêt : Amener l'interrupteursur 0 : la tension électriqueest coupée.

Fonctionnement sans thermostat d'ambiance

Appuyer sur la touche (la touche s'éclaire).
- Activer les fonctions chauffage et/ou eau chaude en appuyant sur les boutons ① et/ou ②
- Déterminer la température eau chaude et chauffage à l'aide des boutons ⑤ et ⑥.
- Pour revenir à un fonctionnement avec thermostat d'ambiance, réappuyer sur la touche (la lumière s'éteint).

Important : Les réglages réalisés sur le tableau de bord de la chaudière ne sont pas répercutés sur le thermostat d'ambiance. Réaliser les réglages de températures à partir du thermostat d'ambiance sans fil fourni avec la chaudière en suivant les indications de la notice pages 6 à 15.

1 - Interrupteur marche/arrêt.
2 - Désactivation du thermostat d'ambiance lorsqu'elle bouton est allumé.
3 - Activation de la fonction sanitaire lorsqu'elle bouton est allumé.
4 - Activation de la fonction chauffage lorsqu'elle bouton est allumé.
5 - Réglage de la température du circuit sanitaire.
6 - Réglage de la température du circuit chauffage.
7 - Afficheur d'information
8 - Témoin vert de fonctionnement.
9 - Indicateur glignotant rouge d'anomalie
10 - Indicateur jaune de fonctionnement du brûleur.

Indicateur d'anomalie

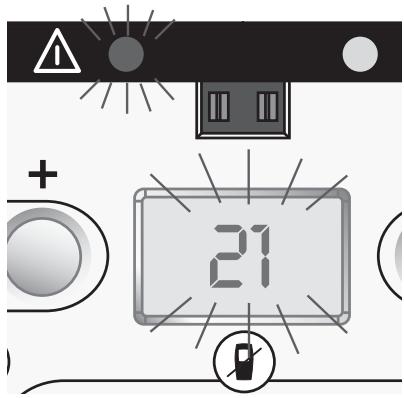

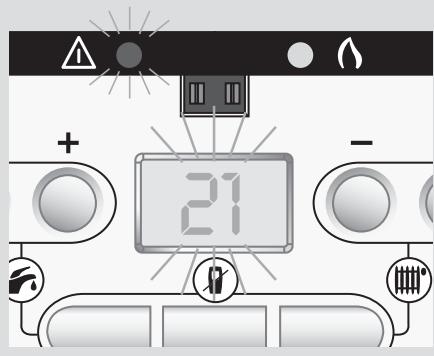

En cas d'anomalie le voyant rouge clignote et un code apparait sur l'afficheur de la chaudière.

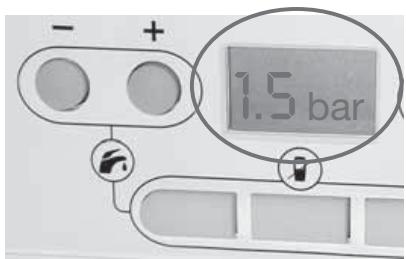

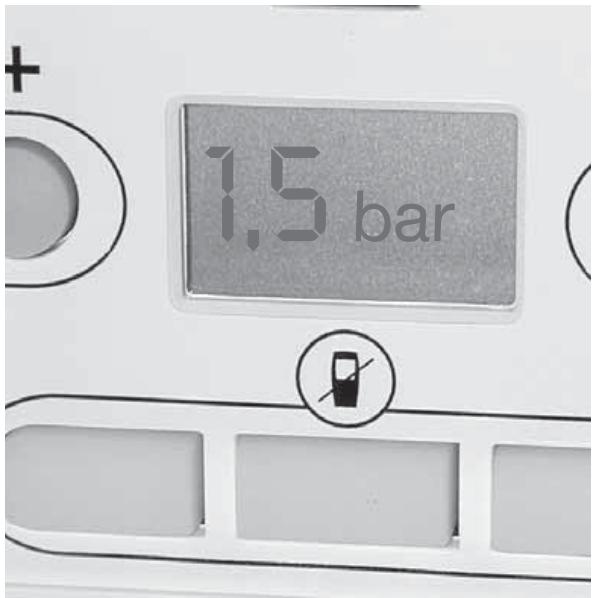

Code 21 : pression d'eau tropasse, ouvrir le robinet

(t) place sous la chaudière jusqu'à obtenir une pression de 1,5 bar.

Autres codes : Appuyer sur la touche OK du thermostat d'ambiance puis dire les indications fournies sur l'afficheur.

Sommaire

Instructions d'utilisation	2	• Caracteristique techniques	22 - 25	• Raccordement électrique	41
Présentation	3	• Circuit hydraulique	26 - 28	• Mise en service	42 - 45
		• Conception du circuit chauffage	29	• Régliages	46 - 50
UTILISATEURS				• Changement de gaz	51
• La garantie	4	• Conception du circuit sanitaire	29
• L'entretien	5
• La régulation de votre installation	6 - 15	• Emplacement de la chaudière	30 - 31	SERVICE APRès-VENTE
• Les accessoires	16	• Evacuation des gaz brulés Isosplit C	32 - 33	• Maintenance	52 - 55
• Les questions que vous vous posez	17 - 18	• Sorties ventouse	34 - 37	• Vidange	55
		• Plaque de raccordement	38	• Menu S.A.V.	56 - 57
INSTALLATEURS				Généralités
• Conditions d'installations	20	• Pose des canalisations	39
• Dimensions	21	• Mise en place de la chaudière	40	• Sécurités de fonctionnement	58 - 59

Présentation de la chaudière

Les Isosplit

dont des chaudières

à double service (chauffage + eau chaude micro-accumulée),

elles sont équipées d'un mini ballon de

4 litres d'eau chaude sanitaire qui apporte un comfort supplémentaire dans la fourniture de l'eau chaude sanitaire.

Les chaudières Isoplit sont livrées de série avec un thermostat d'ambiance

Les modèles C

doivent etre raccordés

à un conduit d'évacuation des gaz brûlés à tirage naturel (cheminee).

Les modèles F

sont de type étanche,

c'est-à-dire que l'évacuation des produits de combustion et l'entrée d'air transient par une ventouse.

LesmodelesV

doivent être raccordés à une évacuation des produits de combustion par VMC.

Catégie gaz:

II2E+3+, c'est-à-dire

que suivant le modele

la chaudière fonctionne

au gaz naturel (G20/G25)

ou au butane/propane (G30/G31).

Homologation :

Les Isosplit C et F

dont conformes aux

exigences essentielles

de la directive

"Appareils à gaz" 90/396/CEE (29/06/1990)

et à la directive "Rendement des chaudières" 92/42/CEE.

Bienvenueauxutilisateurs

Merci d'avoir besoin Saunier Duval, premier constructeur français de chaudières murales au gaz.

La désignation exacte de votre apparéil est inscrite sur la plaque signalétique placée à l'intérieur de la chaudière.

Pour une pleine satisfaction de vos besoin et éviter toute fausse manoeuvre, il est important de bien suivre les recommendations d'utilisation fournies dans la presente notice. Veuillez conserver ce manuel, ainsi que tous les documents applicables qui l'accompagnent, à porter de main afin de pouvoir les consulter en cas de besoin.

L'installation de votre apparéil doit être réalisée par un professionnel qualifié qui respects la normes en vigueur.

La chaudière qui vous a eté installée par un professionnel qualifié*, à même de vérifier que toutes les contraintes techniques liées au raccordement de l'appareil, aux arrivées et aux évacuations ainsi qu'aux caractéristiques du local où il est monté sont respectées, a fait l'objet de nombreux

contrôles qualitatifs. Toutefois, afin que vous puissiez bénéficier au moyen de ses performances, votre chaudière, sitôt installée, devra impérativement faire l'objet d'une mise en service consistant en des contrôles de fonctionnement de la chaudière et réglages spécifique à l'installation sur laquelle elle est raccordée.

La Station Technique Agréée
Saunier Duval France
de votrechoix, composée de
professionnels qualifiés
régulierément formésur nos
produits (voirliste jointe à
l'emballage de la chaudière)
effectuera rapidement
et Gratisement cette mise
en service sur simple
demande de votre part.
Ces contrôles étant
effectués,la S.T.A.
transmettra à nos services
la «demande de garantie».
Assurez-vous que cela a
bien été fait,cet
enregistrement nous
permettra de vous envoyer,
par courrier,votre carte de
garantie.

Saunier Duval yous offre une garantie pieces de DEUX ANS a compter de sa date de mise en service qui couvre tout remplacement de piece reconnue defectueuse, à l'exclusion des frais de main-d'oeuvre et de déplacement.

Cette garantie pièces constructeur est subordonnée à un entretien annuel réalisé par un professionnel qualifié qui devra notamment vérifier, nettoyer et régler l'appareil au moins 1 fois par an, voir plus si nécessaire (conformément à la circulaire minorielle du 09/08/78).

Nous nous engageons, en conséquence, à réparer ou à remplacer purement et simplement les pièces reconnues défectueuses à l'origine, après retour en nos usines pour examen.

La réparation des pieces ou leur remplacement pendant la période de garantie constructeur ne peut avoir pour effet de prolonger la durée initiale de cette-ci.

La garantie pièces constructeur ne saurait être retenue en raison d'une mauvaise installation de l'ensemble de chauffage, de

conditions de stockage
inappropriées ainsi qu'en
cas de fonctionnement
défectueux ou de
déterioration de la chaudière
résultant d'un usage
anormal ou abusif, d'une
insuffisance d'entretien,
d'une inadaptation au gaz
utilisé. Elle est conditionnée
à la réalisation de
l'st installation en conformité
avec les règles de l'art, les
normes en vigueur, les
instructions particulières

figurant sur la notice d'installation (article 1792-4 Loi 78-12 du 4/01/78) ainsi qu'a la qualification technique et professionnelle des entreprises responsables des réparations ou de la maintenance ultérieures.

La garantie pièces constructeur ne couvre pas :

• les déteriorations
  consécutives à des
  modifications de la nature
  ou de la pression inadéquate
  ou irrégulière de l'eau ou du gaz, de la qualité de l'eau
  (tels que par exemple, calcaire, entarbage, embouage...) ou à un changement de caractéristiques de la tension électrique

d'alimentation.

• les interventions
  effectuees par d'autres
  entreprises que celles
  spécialement qualifiées.
  Cette garantie pièces
  constructeur n'exclut pas le
  bénéfice au profit de
  l'acheteur de la garantie
  legale prévue par l'article
  1641 du Code Civil.

• Certificate de conformité: par application de l'article 25 de l'arrêté du 02/08/77 modifié et de l'article 1 de l'arrêté modificatif du 05/02/99, le professionnel qualifié ayant réalisé l'installation

de votre chaudière est tenu d'établit un certificat de conformité approuvé par les ministres charges de la construction et de la sécurité du gaz :

• de modulo 2
  apres réalisation d'une installation de gaz neuve ou déplacement de chaudière
• de modulo 4
  apres remplacement d'une chaudière par une nouvelle.

L'entretien, ce que vous doivent savoir

Nettoyée et bien régée,
votre chaudière
consommera moins
et durera plus longtemps.

Un entretien régulier de la chaudière par un professionnel qualifié et des conduits est indispensable au bon fonctionnement de l'installation du chauffage central. Il permet d'allenger la durée de vie de l'appareil, de réduire sa consommation d'énergie et ses rejets polluants.

Cet entretien doit être confié à un professionnel qualifié auprès duquel vous pouvez souscrite un

CONTRAT D'ENTRETIEN conforme à la norme NF X 50-010 prévoyant au minimum une visite d'entretien annuelle.

Choisir son entreprise de Service Àpès-Vente Les prestations inclues dans un contrat d'entretien peuvent varier d'une entreprise à une autre, c'est pourquoi il est important de s'adresser à des professionnels du chauffage.

La liste des Stations Techniques Agréées, fournie avec votre chaudière, vous permettra de faire

appel à un professionnel
préès de chez vous et
régulièrement formé au
dépannage de nos produits.

L'entretien de l'habillage de votre apparéil se fera à l'aide d'un chiffon mouillé à l'eau savonneuse.

N'utilisez pas de produits abrasifs ou a base de solvant,Ceux-ci pourraient entrainer une alteration de I'habillage.

Le système d'évacuation des condensats ne doit être ni modifié ni bouché.

La régulation, source d'économie

Votre chaudiere Isosplit est configuerée d'usine pour fonctionner au cœur d'une installation courante.

Cependant, beaucoup d'installations étant spécifiques, n'hésitez pas à vous rapprocher de votre installerateur qui saura, en ajustant les paramètres de la chaudière (température maxime ou puissance maxime du circuit chauffage), vous garantir la meilleure performance de votre installation.

Ces réglages étant réalisés, vous avez encore la possibilité de désir la température ambiente en fonction de vos propres besoin, en votre présence mais également en votre absence, ou pendant la nuit.

Tous ces réglages s'effectuant à partir du thermostat d'ambiance livre avec votre chaudière : en déterminant avec soin les températures les plus appropriées et aux moments justes nécessaires vous vous assurez des économies en gaz importantes.

Réglages essentiels du thermostat d'ambiance sans fil :

A - Réglage de l'heure

B - Réglage de la date

Les fonctions duthermostat d'ambiance àprogrammationhebdomadaire vouspermettent :

C - D'activer ou de désactiver la fonction chauffage.

D - De disposer d'un programme hebdomadaire standard en activant le programme préétabli en usine.

E - De dérogement temporairement au programme en cours, en augmentant ou en diminuant votre température à tout moment de la journée.

F - D'établit un programme personnelisé pour chaque jour de la semaine avec 2 niveaux de températures :

• Température CONFORT pour les heures où vous étés présents par exemple.

• Température ECO pour les nuits ou lorsque vous étés absents par exemple.

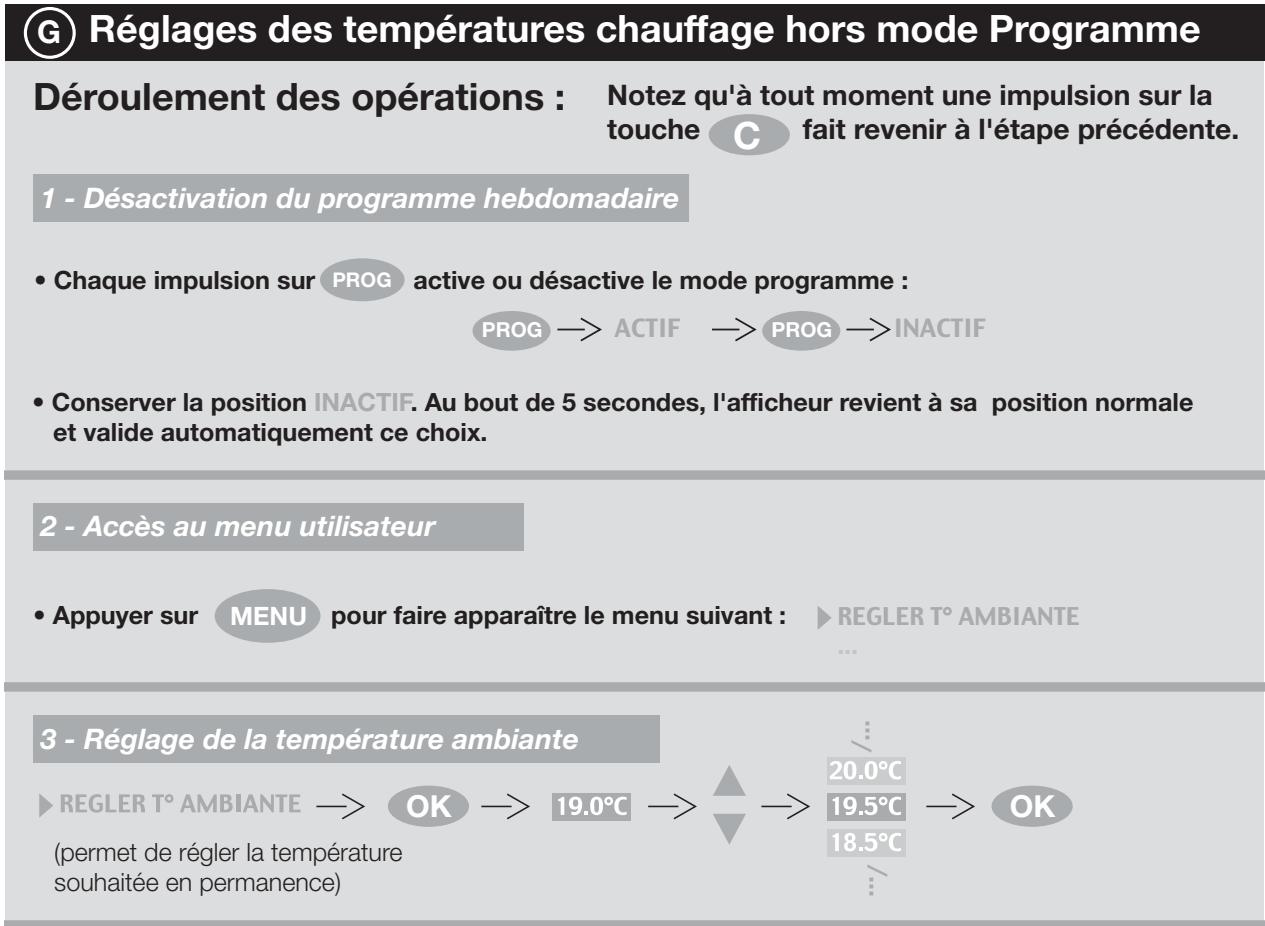

G - De bénéficier, 24H/24H, d'une seule et même température en désactivant le programme.

H - De partir en vacances en déterminant la température souhaitation selon vos dates de départ et de retour.

I - Vous pouvez désir la température de votre eau chaude sanitaire entre 38^ et 60^ . Toutefois, en ne dépassant pas la valeur de 50^ , vous vous assurez une consommation gaz réduite et une bonne protection contre les brûlures.

J - D'éviter la modification interpôstive de vos réglages par le verrouillage des touches du thermostat.

K - De vous signaler une anomalie dans le fonctionnement de la chaudière et de vous indiquer la marche à suivre.

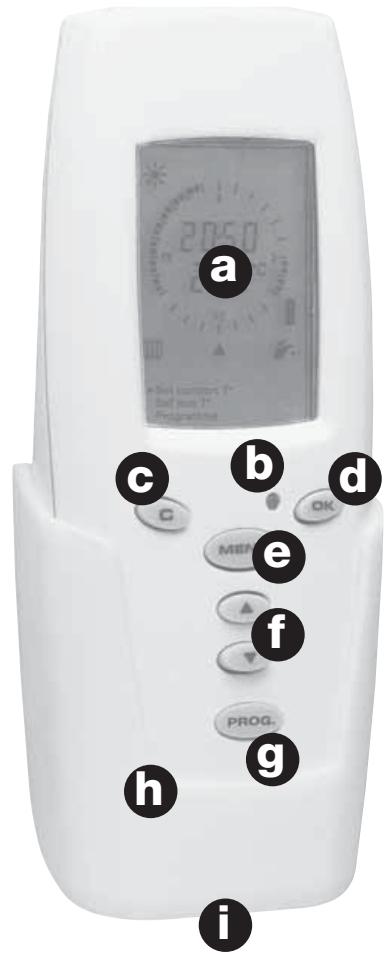

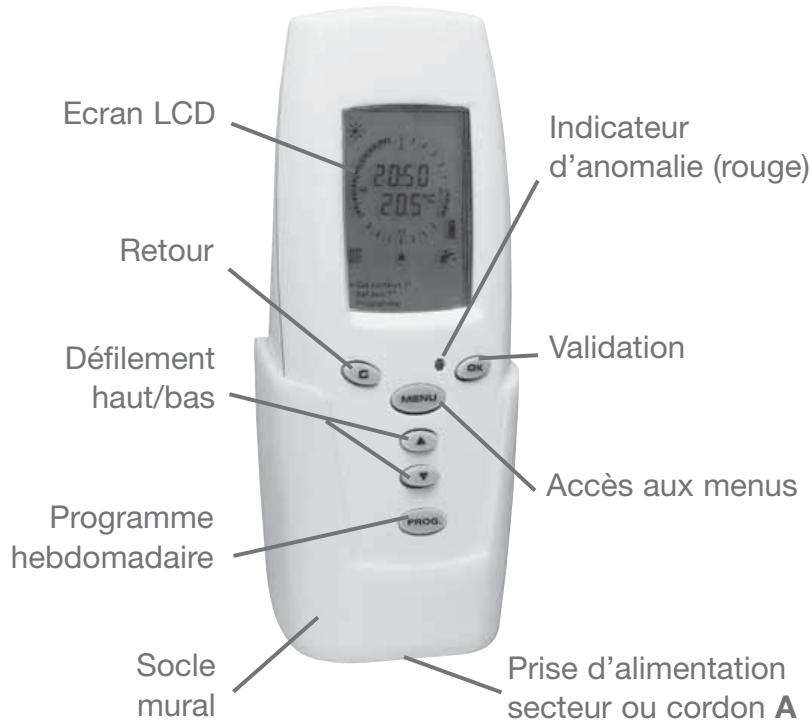

a - Afficheur.
b - Indicateur d'anomalie.
c - Retour au menu précédent
d - Validation.
e - Accès aux menus.
f - Défilament haut/bas
g - Programme activé/désactivé
h - Socle mural
i - Prise d'alimentation secteur

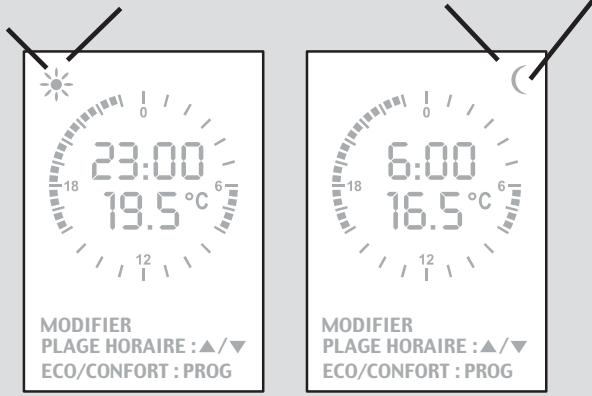

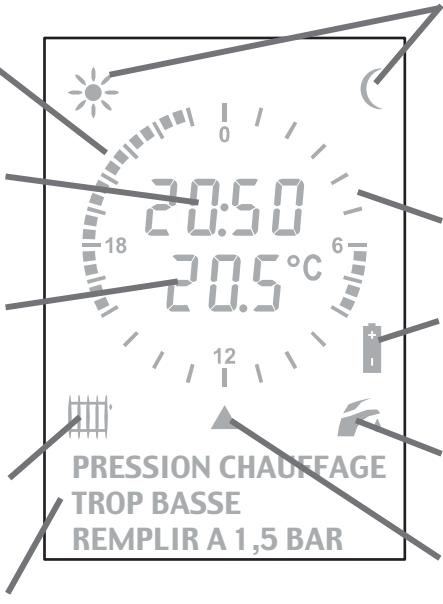

Plage hora attribuée à la température CONFORT

Affichage de l'heure

Affichage de la température ambiente de la pierce. (Attention: cette valeur peut varier lorsque l'on tient le thermostat dans la main)

Indicateur de mode chauffage

Descriptif d'anomalie

Indicateurs du niveau de température en cours "CONFORT" (ou "ECO" (C) (jour/nuit).

Plage hora attribuée à la température ECO

Indicateur de piles à remplacer

Indicateur de mode sanitaire

Indicateur de demande chauffage

La régulation, source d'économie

et

Réglages de l'heure et de la date

Déroulement des opérations : Notez qu'à tout moment une impulsion sur la touche C fait revenir à l'étape précédente.

1 - Accès au menu utiliser

Appuyer sur

pour faire apparaitre le menu suivant :

REGLERToCONFORT

REGLER T° ECO

PROGRAMME

REGLER EAU CHAUBE

CHAUFFAGE M/A

VACANCES

REGLER HEURE

REGLER DATE

2 - Réglage de l'heure

Utiliser les touches

pour sélectionner le menu "Régler heures":

REGLER HEURE

17:23

3 - Réglage de la date

Utiliser les touches

pour selectionner le menu "Régler date":

REGLER DATE

MAR14/JAN/

Activation/Désactivation de la fonction chauffage

Appuyer sur

MENU

pour sélectionner le menu

"Chauffage M/A":

PROGRAMME

REGLER EAU CHAUBE

CHAUFFAGE M/A

1 - Activation du chauffage

CHAUFFAGE M

2 - Désactivation du chauffage

CHAUFFAGE M

Activation du programme initial

Déroulement des opérations : Notez qu'à tout moment une impulsion sur la touche C fait revenir à l'étape précédente.

1 - Activation du programme hebdomadaire

Effectuer une impulsion sur PROG, le Thermostat d'Ambiance presente cet affichage :

• Chaque impulsion sur PROG, inverse le mode ACTIF ou INACTIF

ou

• Lorsque le mode ACTIF apparait, attendre 5 secondes, l'afficheur revient à sa position normale et valide automatiquement le choix.

2 - Accès au programme initial

Appuyer sur

pour selectionner le menu

"Programme":

• Sortir du menu en appuyant sur C ce qui active le programme hebdomadaire standard préétabli en usine :

Du lundi au vendredi

Température ECO 16C

Le week end

Température CONFORT : 19C

Dérogation-temporaire au programme hebdomadaire

• Une impulsion sur l'une des touches de défilament fait apparaitre le menu de réglage de température ambiente :

Ce réglage s'annule automatiquement dés que le programme change de niveau de température Eco/Confort

La régulation, source d'économie

Réglage du programme hebdomadaire personnelisé

Déroulement des opérations :

Notez qu'à tout moment une impulsion sur la touche C fait revenir à l' étape précédente.

1 - Activation du programme hebdomadaire

Effectuer une impulsion sur PROG, le Thermostat d'Ambiance presente cet affichage :

• Chaque impulsion sur PROG, inverse le mode ACTIF ou INACTIF

ou

• Lorsque le mode ACTIF apparait, attendre 5 secondes, l'afficheur revient à sa position normale et valide automatiquement le choix.

2 - Accès au menu utiliser

Appuyer sur MENU pour faire apparaitre le menu suivant :

REGLER TO CONFORT REGLER TO ECO PROGRAMME

3 - Réglage de la température comfort

REGLER T° CONFORT

19.0°C →

19.5℃

(permet de régler la température souhaïée dans la journée)

4 - Réglage de la température éco

REGLERTO ECO

16.0°C

16.5°C

(permet de régler la température souhaïée la nuit ou en cas d'absence)

5 - Programme

PROGRAMME

permét d'attribuergdes plages horairesauxtempératuresconfort ou éco)

MARDI MERCREDI

JEUDI VENDredi SAMEDI

DIMANCHE PROGRAMME INITIAL

Les carrés indiquent

les plages horaires pendantlesquilles la chaudière fournir unetempérature CONFORT

(ex. : 19,5C entre 16H00 et 23H00 et entre 6H00 et 8H00)

MODIFIER

PLAGE HORAIRE:▲/▼

ECO/CONFORT:PROG

Les blancs indiquent

les plages horaires pendantlesquilles la chaudiere fourntemperature ECO

(ex.: 16,5C entre 8H00 et 16H00 et entre 23H00 et 6H00)

Ce symbole indique le mode autorisant l'ajout des plages de fonctionnement à température dite

CONFORT (carres noirs) à l'aide des touches ▼ / ▲.

Exemple: dans le cas de figure ci-contre, chaque appui sur ajoute un carré à partir de 23 H, ce qui correspond à 30 min. de chauffe supplémentaires à 19,5C.

Appuyer sur PROG pour passer de la température CONFORT à ECO.

Ce symbole indique le mode autorisant la suppression de carres noirs pourmettre en place desplages de fonctionnement a température dite ECO à l'aide des touches

Exemple: dans le cas de figure ci-contre, chaque appui sur ajoute un blanc à partir de 6 H, ce qui correspond à 30 min. supplémentaires à 16,5C

Appuyer sur OK pour valider vos paramétrages du jour.
- Proceder de la même manière pour chacun des jours de la semaine ou utiliser la duplication comme expliqué ci-dessous.

Duplication de programme
Pour gagner du temps, vous avez la possibilité de copier votre paramétrage vers un autre jour par le menu :

AODIFIER

La régulation, source d'économie

Réglages de la température de l'eau chaude

Déroulement des opérations :

Notez qu'à tout moment une impulsion sur la touche C fait revenir à l'étape précédente.

1 - Accès au menu utiliser

Appuyer sur

pour faire apparaitre le menu suivant :

REGLER T° ECO

PROGRAMME

REGLER EAU CHAUBE

2 - Réglage de la température de l'eau chaude

REGLER EAU CHAUBE

(permet de régler l'eau chaude

à la température souhaïée)

Verrouillage/déverrouillage des touches du thermostat

L'appui simultané sur les touches

pendant 3 secondes permet de verrouiller les touches du thermostat d'ambiance.

Appui pendant 3 s

• Proceder de même pour déverrouiller

La régulation, source d'économie

Indicateurs d'anomalies

• En cas d'eventuelle anomalie les voyants rouges

sur la chaudière et le thermostat d'ambiance

clignant et un pictogramme s'affiche sur le thermostat d'ambiance :

ou

Appuyer sur la touche

du thermostat d'ambiance :

1 - Vous pouvez intervenir

• Le thermostat d'ambiance vous indique la marche à suivre :

L'écran de la chaudière affiche en même temps le code correspondant au défaut :

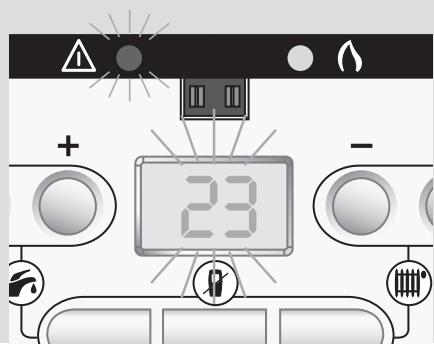

2 - Notre S.A.V. doit intervenir

• Le thermostat d'ambiance vous invite à appeler votre service après-vente en lui indiquant le code défaut qui clignote sur la chaudière pour faciliter son diagnostic.

• L'écran de la chaudière affiche en même temps le code correspondant au défaut :

Glossaire du menu utiliser

Régler T° ambiante	Réglage de la température ambiante lorsque le programme n'est pas activé (Programme inactif).
Régler T° comport	Réglage de la température de comport pendant les périodes déterminées dans le menu “Programme”.
Régler T° éco	Réglage de la température réduite pendant les périodes déterminées dans le menu “Programme”.
Programme	Attribution des plages horaires de fonctionnement à température comport et éco pour chaque jour de la semaine. Le matin, il est par exemple recommandé de démarrer le chauffage environ 1 heures avant de se lever.
T° extérieure	Affichage de la température extérieure lorsque une sonde extérieure est installée.
Régler eau chaude	Réglage de la température d'eau chaude.
Chauffage M/A	Marche ou Arrêt du chauffage Marche = Eau chaude sanitaire + chauffage Arrêt = Eau chaude sanitaire seule Selon T° ext. = S'affiche lorsqu'une sonde extérieure est connectée. En sélectionnant “Selon T° ext.” , la chaudière coupe automatiquement le chauffageès lors que la température dépasse 18°C (réglage usine).
Régler T° radiateur ou Régler T° plancher	S'affiche si vous installeur a choisi la consigne manuelle” dans le menu “régulation chauffage” du menu “installateur”.

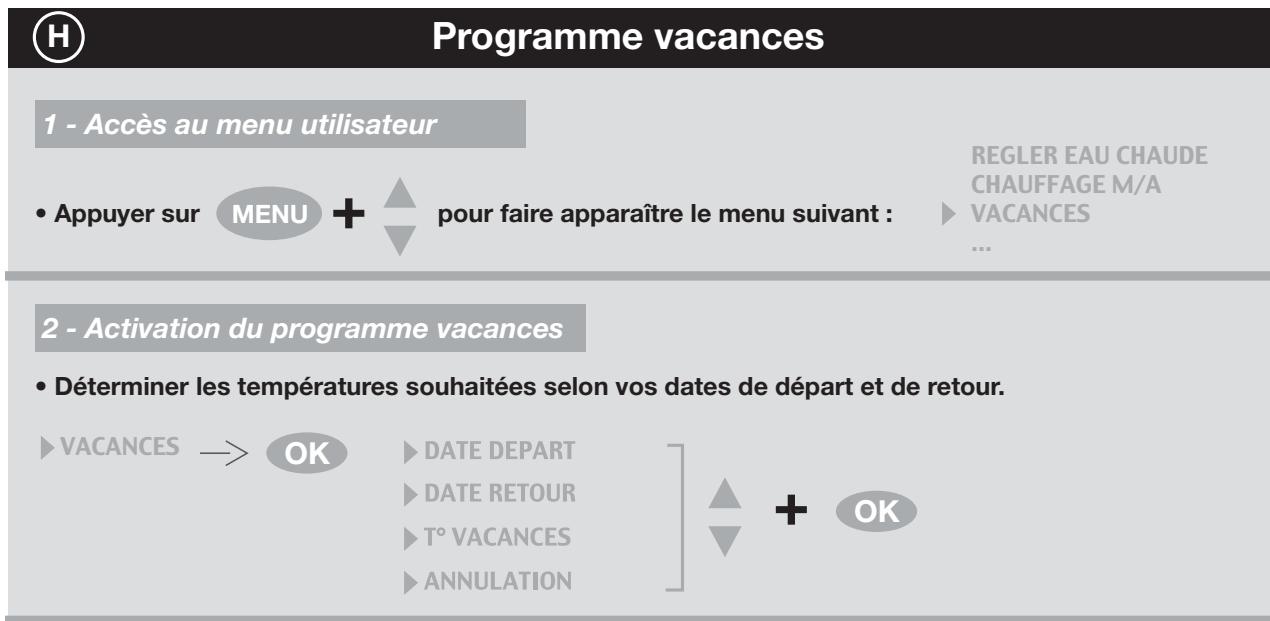

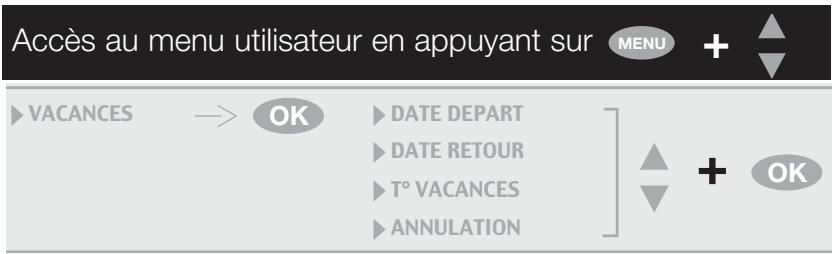

Vacances	Réglage de la température ambientependant une période d'absence.
Régler l'heure	Réglage de l'heure.
Régler date	Réglage de la date.

Les accessoires qui font la différence

Pour offrir encore plus de comfort et d'économie, Saunier Duval

a conçu une gamme d'accessoires disponibles en option.

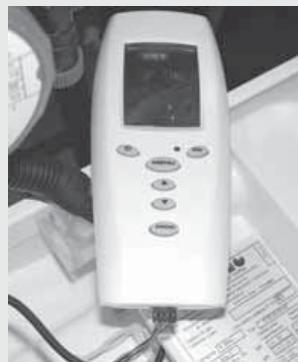

Le Thermostat d'ambiance zone 2 est un thermostat mural sans fil destiné à:gérer une deuxieme zone de chauffage.

L'Isobox,
que l'on place directement
sous un lavabo ou a
proximé d'une douche,
met à disposition une réservé d'eau chaude immédiatement disponible.

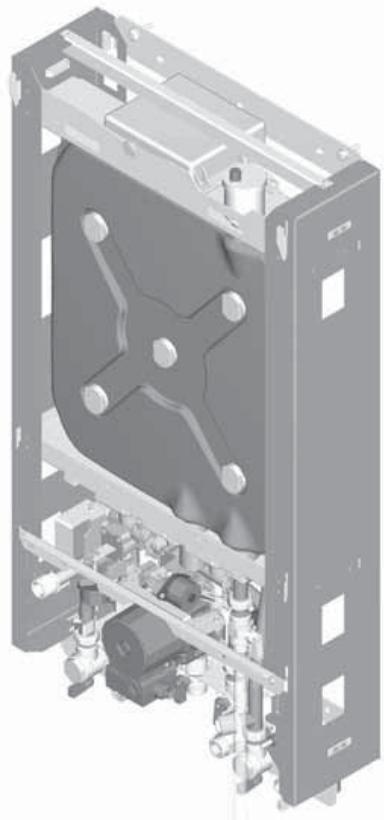

L'Isofloor
s'installe derrière la
chaudiere et permet la
fourniture d'eau chaude à
basse température
adaptée pour les planchers
chauffants.

Saunier Duval propose également en accessoire une sonde extérieure dont le capteur place sur le mur nord ou nord/ouest de la maison permet d'anticiper les variations de températures.

L'ex radial
vous permet d'agir
sur le fonctionnement de
vosre chaudiere a
distance par telephone.

Consultez nos descriptifs détaillés sur notre site: www.saunierduval.fr

Les questions que vous vous posez…

Je compte boucher
les aérations basses
et hautes du local
ou se trouve ma chaudière
parce qu'elles apportent
beaucoup d'air froid!
Ne faites sur tout pas消费品,
il y a danger!
Elles sont indispensablees
au bon fonctionnement
de votre chaudière.
Les obstruer empêcherait
la bonne évacuation
des gaz brûlés et entraînerait
une mise en danger
par asphyxie.

Dans ma salle de bain, j'attends longtemps avant d'avoir de l'eau chaude au robinet! Quelles que soient les performances de votre chaudière, l'arrivée d'eau chaude est tributaire de la quantité d'eau froide contenu dans les tuyaux. Si votre salle de bain est à 10 mètres de votre chaudière, les quelques dizaines de secondes nécessaires à l'arrivée de l'eau chaude vous parafiront parfois un peu longue!

Dans ce cas notez
qu'il est possible d'ajouter à
proximé d'un point de
puisage le module Isobox
qui vous permettra d'obtenir

de I'eau chaude quasi
immédiatement.
Demander conseil auprès
de votre installer.

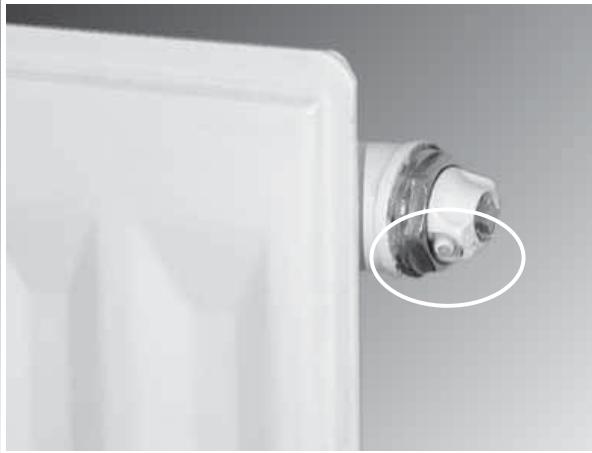

J'entends des bruits d'eau dans les radiateurs. Il y a peut-etre de l'air dans les canalisations. Proceder à la purge de vos radiateurs en dévisant la vis placée à leur extrémité.

Après une purge, toujours rétablir la pression comme indiqué ci-après. Si l'anomalie persiste, faire appel à votre Service Après Vente.

Ma chaudière s'est arrêtée, le voyant rouge et le code 21 clignotent!

Et le thermostat d'ambiance presente cet affichage :

La chaudière s'est mise en sécurité parce qu'elle a détecté un manque d'eau dans l'installation.

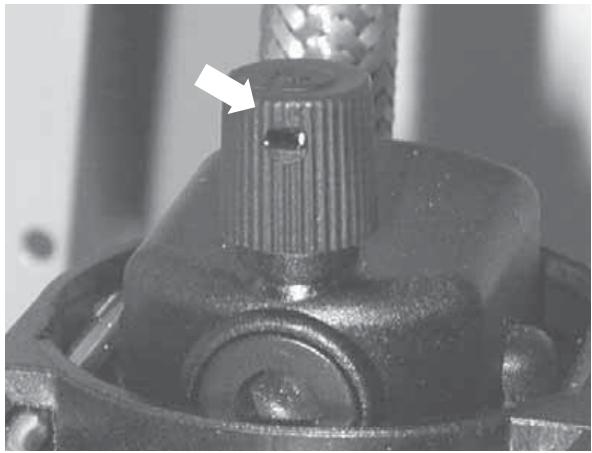

Il suffit alors de remettre de l'eau en ouvrant le robinet place sous la chaudiere jusqu'àoogleir une pression entre 1 et 2 bars sur l'afficheur de la chaudiere. La chaudiere se remet en fonctionnement automatiquement des que la pression est suffisante. Si le replissage avait etre renouvelé trop souvent, il pourrait s'agir d'une fuite dans votre installation. Dans ce cas, prévenir votre Service Avec-Vente.

Les questions que vous vous posez…

Je m'absente plusieurs jours, le gel peut-il endommager mon installation ?

Le thermostat d'ambiance assures automatiquement une protection de l'installation contre le gel en Maintenant une température de 6^ minimum.

Cette protection est assurée par le Thermostat d'ambiance tant qu'il est actif. C'est-à-dire que le

bouton de la chaudiere ne doit pas etre allumé et les piles du thermostat d'ambiance doivent etre en bon etat. Utilisez sinecessaire le cordon d'alimentation 230 V.

En cas d'absence de quelques jours, utilisez le mode vacances de votre thermostat d'ambiance en lui indiquant vos dates de départ et de return ainsi que la température souhaïée.

Mes notes personnelles

Conditions d'installations

Bâtiments d'habitation
L'installation et l'entretien de l'appareil doivent être effectués
par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, notamment :

• Arrêté du 2 août 1977
  Règles Techniques et de Sécurité applicables aux installations de gaz combustibles et d'hydrocarbures liquéliés situées à l'intérieur desBATIMENTS d'habitation et de leurs dépendances.

• Norme DTU P 45-204

• Installations de gaz (ancienneNTU N° 61-1
• Installations de gaz
• Avril 1982 + additif n° 1 Juillet 1984) en particulier pour ce qui concerne :

• le volume du local

• les surfaces ouvrant sur l'extérieur

• l'évacuation des produits de combustion
• Règlement Sanitaire Départemental.
• Norme NF C 15-100 pour les raccordements électriques et, en particulier, l'obligation de raccordement à une prise de terre (NF C 73-600).

Établissements
recevant du public
L'installation et l'entretien de l'appareil doivent être effectués conformément aux textes réglementaires et règles de l'art en vigueur, notamment:

• Règlement de sécurité contre l'incendie

et la panique dans les établissements recevant du public:

a) Prescriptions générales Pour tous les apparèils:

• Articles GZ
  Installations aux gaz combustibles
  et hydrocarbures liquefies.
  Ensuite, suivant l'usage:
• Articles CH
  Chauffage, ventilation, réfrigération, conditionnement d'air
  et production de vapeur et d'eau chaude sanitaire.

b) Prescriptions particulières à chaque type d'établissements recevant du public (hôpitaux, magasins, etc)

Certificat de conformité: par application de l'article 25 de l'arrêté du 02/08/77 modifié et de l'article 1 de l'arrêté modificatif du 05/02/99, l'installateur est tenu d'établit un certificat de conformitéapprovédepar les ministres charges de la construction et de la sécurité du gaz.

• de modulo 2 après réalisation d'une installation de gaz neuve, ou déplacement de chaudière.
• de modulo 4
  apres remplacement
  d'une chaudiere
  par une nouvelle.

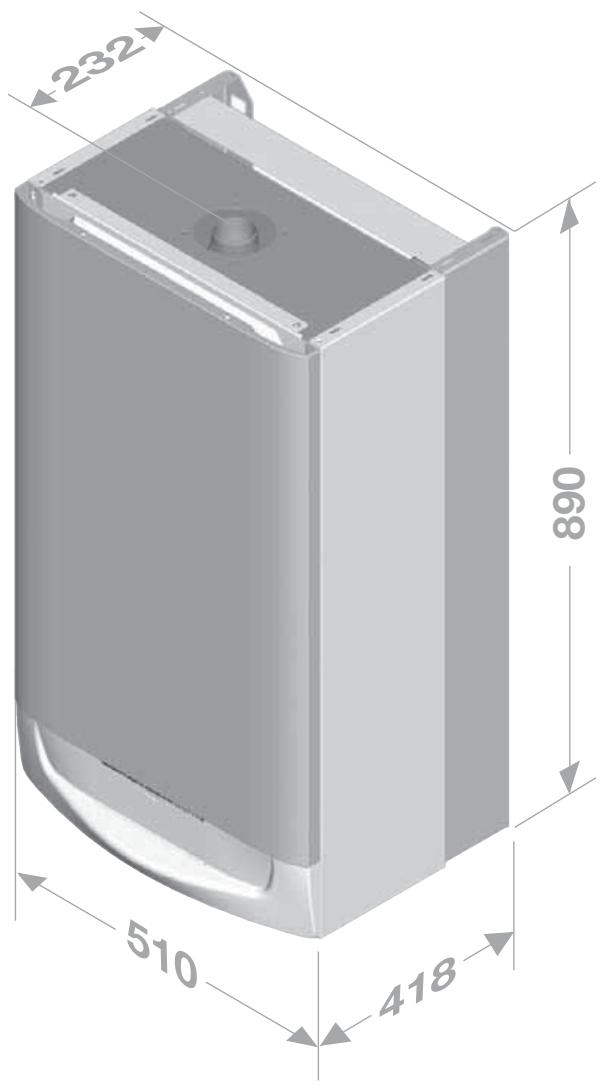

Dimensions

La chaudière est livrée en deux colis séparés:
- la chaudière et le thermostat sans fil.
- la plaque de raccordement et la barrette de fixation

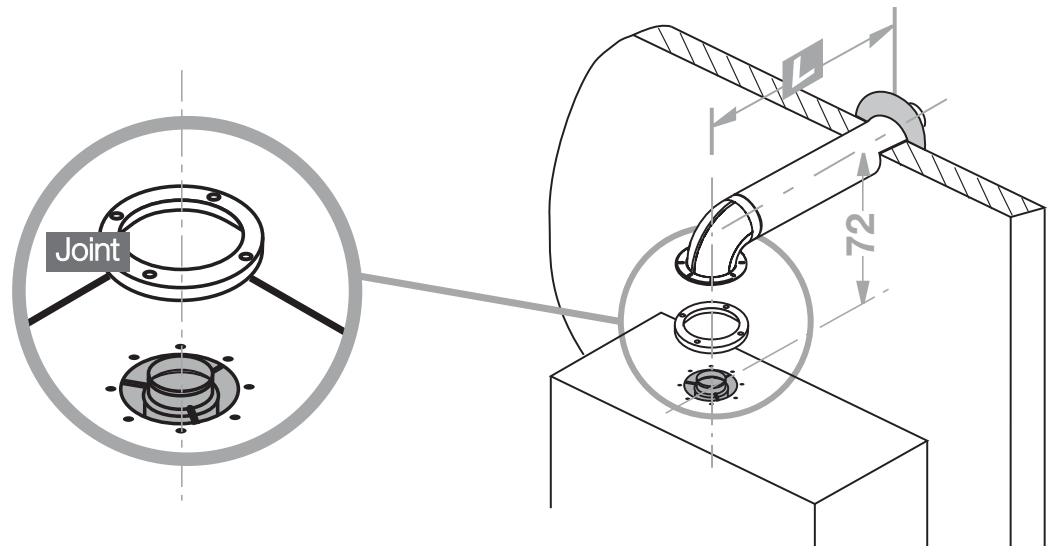

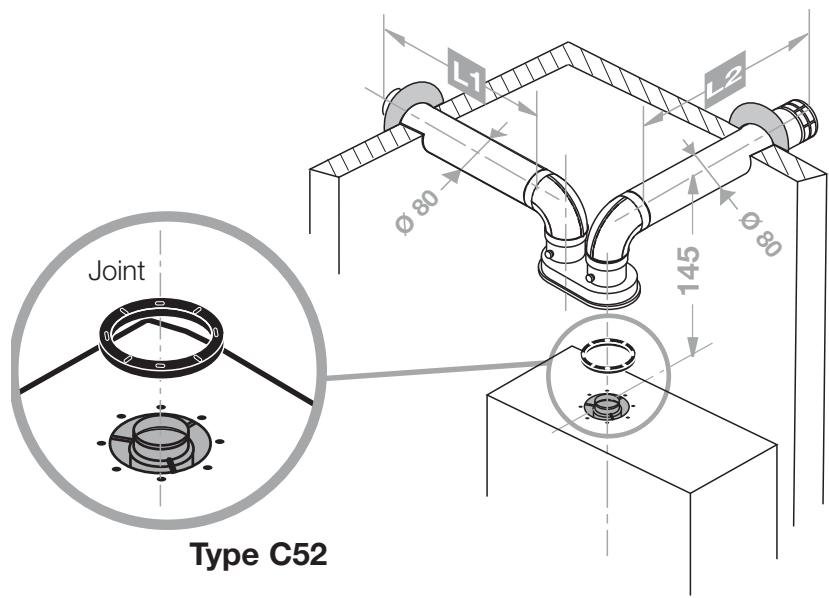

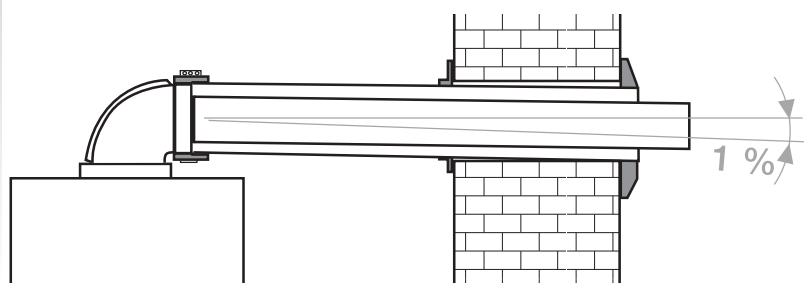

Pour les chaudières de type F,

les différents colis de ventouse

seront commandés

en fonction

de la configuration de l'installation.

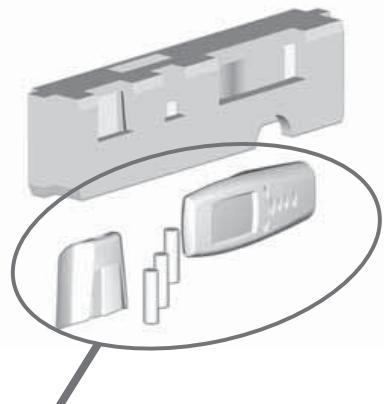

ATTENTION : PENSEZ À RETIRER LE THERMOSTAT D'AMBIANCE placé dans cale polystyrene basse.

L'ensemble livre se compose de :

• 1 thermostat sans fil
• 1 socle pour fixation murale
• 3 piles alcalines de 1,5 V type LR6
• 1 trappe d'accès aux piles

Isosplit

Poids net (kg)

Poids brut (kg)

C 24 EV

41

45

C 28 E

41

45

F 30 E H-MOD

46

50

C 35 E

47

52

F 35 E H-MOD

51

55

techniques Isosplit

Chauffage		C 24 EV	C 28 E	F 30 E		F 35 E
				H-MOD	C 35 E	H-MOD
Puisance utile en chauffage (P)	ajustable de... (kW)	9,8	9,8	5	11,7	6
	à... (kW)	24	27,6	29,6	34,6	34,6
Débit calorifique (Q)	de... (kW)	11,7	11,7	6	14	7
	à... (kW)	26,9	30,7	32,6	38,4	38
Rendement sur P.C.I.	(%)	89,2	89,9	91	90,1	91
Température départ chauffage maxi.	(°C)	87	87	87	87	87
Température départ chauffage mini.	(°C)	38	38	38	38	38
Vase d'expansion circuit chauffage, capacité utile	(I)	7	7	7	12	12
Capacité maxi. de l'installation à 75°C	(I)	160	160	160	275	275
Soupape sécurité, pression maxi de service (PMS) (bar)		3	3	3	3	3
Sanitaire		C 24 EV	C 28 E	F 30 E		F 35 E
				H-MOD	C 35 E	H-MOD
Puisance en eau chaude (P)	auto variable de... (kW)	9,8	9,8	5	11,7	6
	à... (kW)	24	27,6	29,6	34,6	34,6
Débit calorifique (Q)	de... (kW)	11,7	11,7	6	14	7
	à... (kW))	26,9	30,7	32,6	38,4	38
Température eau chaude maxi.	(°C)	60	60	60	60	60
Débit seul de fonctionnement en sanitaire	(l/min.)	1	1	1	1	1
Débit spécifique (pour un ΔT de 30°C)	(l/min.)	11,5	13,2	14,1	16,5	16,5
Ballon d'accumulation, capacité utile	(I)	4	4	4	4	4
Soupape de sécurité, pression maxi de service	(bar)	10	10	10	10	10
Pression d'alimentation mini.	(bar)	0,7	0,7	0,7	0,7	0,7
Pression d'alimentation maxi. (PMW)	(bar)	10	10	10	10	10
Combustion		C 24 EV	C 28 E	F 30 E		F 35 E
				H-MOD	C 35 E	H-MOD
Évacuation des gaz brûlés	par conduit Ø (mm)	125	140	-	140	-
	par tube ventouse Ø (mm)	-	-	60	-	60
Entrée air frais	par tube ventouse Ø (mm)	-	-	100	-	100
Débit d'air neuf (1013 mbar - 0°C)	(m³/h)	-	68,8	49,5	72,9	62,4
Débit d'évacuation des gaz brûlés	(g/s)	22,5	25	18,3	26,7	23,1
Débit d'extraction	(m³/h)	103	-	-	-	-
Température fumée	(°C)	114	111	146	131	152
Valeur des produits de la combustion	CO (ppm)	5	27	80	40	45
	CO2 (%)	4,7	4,7	7,1	5,6	6,5
	NOx (ppm)	80,7	80,9	74,9	82	81,2
Électricité		C 24 EV	C 28 E	F 30 E		F 35 E
				H-MOD	C 35 E	H-MOD
Tension d'alimentation	(V)	230	230	230	230	230
Intensité	(A)	0,65	0,65	0,97	0,7	0,97
Puisance maxi. absorbée	(W)	150	150	224	160	224
Protection électricque		IPX4D	IPX4D	IPX4D	IPX4D	IPX4D
Classe		1	1	1	1	1

Gaz naturel (G 20) - (réf. 15^ C - 1013 mbar)
injecteur bruleur (mm)
Ø diaphragme (mm)
Pression d'alimentation (mbar)
Pression au bruleur maxi. (mbar)
Pression au bruleur mini. (mbar)
Débit à puissance maxi. (m³/h)
Débit à puissance mini. (m³/h)

C 24 EV	C 28 E	F 30 E H-MOD	C 35 E	F 35 E H-MOD
1,20	1,20	1,25	1,20	1,25
5,2	5,95	6,3	7,3	7,1
20	20	20	20	20
8,7	11,2	11,9	12,7	12,2
2,0	1,96	1,72	2,1	1,5
2,84	3,25	3,45	4,06	4,02
1,24	1,24	0,63	1,48	0,74

Gaz naturel (G 25)

injecteur bruleur (mm)
Ø diaphragme (mm)
Pression d'alimentation (mbar)
Pression au bruleur maxi. (mbar)
Pression au bruleur mini. (mbar)
Débit à puissance maxi. (m³/h)
Débit à puissance mini. (m³/h)

C 24 EV	C 28 E	F 30 E H-MOD	C 35 E	F 35 E H-MOD
1,20	1,20	1,25	1,20	1,25
5,2	5,95	6,3	7,3	7,1
25	25	25	25	25
10,9	14	14,9	15,9	15,2
2,45	2,45	2,16	2,6	1,9
3,02	3,45	3,66	4,32	4,27
1,32	1,32	0,67	1,57	0,79

Butane (G 30)

injecteur bruleur (mm)
Ø diaphragme (mm)
Pression d'alimentation (mbar)
Pressure au brûleur maxi. (mbar)
Pression au bruleur mini. (mbar)
Débit à puissance maxi. (kg/h)
Débit à puissance mini. (kg/h)

C 24 EV	C 28 E	F 30 E		F 35 E
		H-MOD	C 35 E	H-MOD
0,73	0,73	0,77	0,73	0,77
4,0	4,8	5,2	7,3	5,8
29	29	29	29	29
16,8	21,1	21,3	25,1	21,6
3,5	3,33	3,33	3,8	3,0
2,12	2,42	2,57	3,03	2,99
0,92	0,92	0,47	1,10	0,55

Propane (G 31)

injecteur bruleur (mm)
Ø diaphragme (mm)
Pression d'alimentation (mbar)
Pressure au brûleur maxi. (mbar)
Pression au brûleur mini. (mbar)
Débit à puissance maxi. (kg/h)
Débit à puissance mini. (kg/h)

C 24 EV	C 28 E	F 30 E		F 35 E
		H-MOD	C 35 E	H-MOD
0,73	0,73	0,77	0,73	0,77
4,0	4,8	5,2	7,3	5,8
37	37	37	37	37
21,9	27,0	27,2	32,0	27,9
4,2	3,53	4,3	4,5	3,5
2,09	2,38	2,53	2,98	2,95
0,91	0,91	0,47	1,09	0,54

Caracteristiques techniques

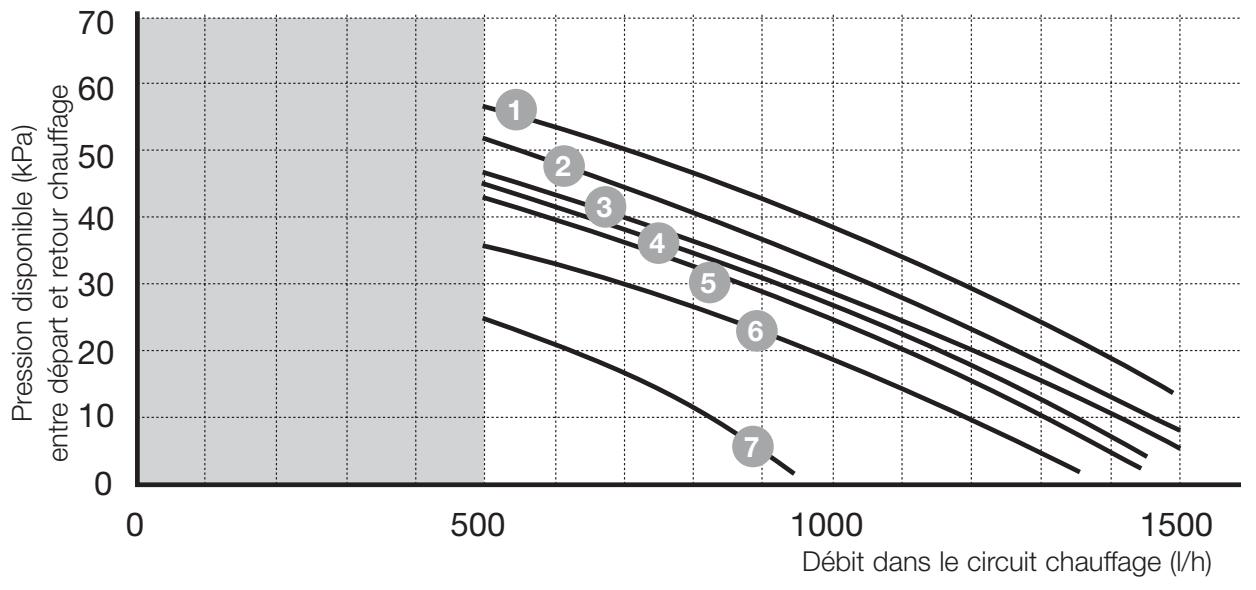

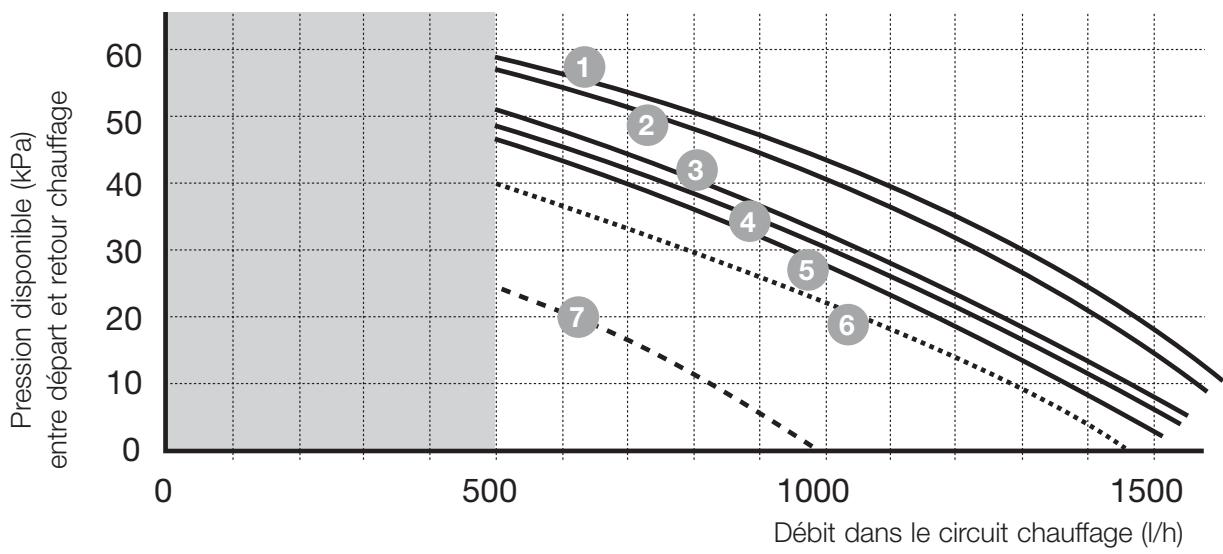

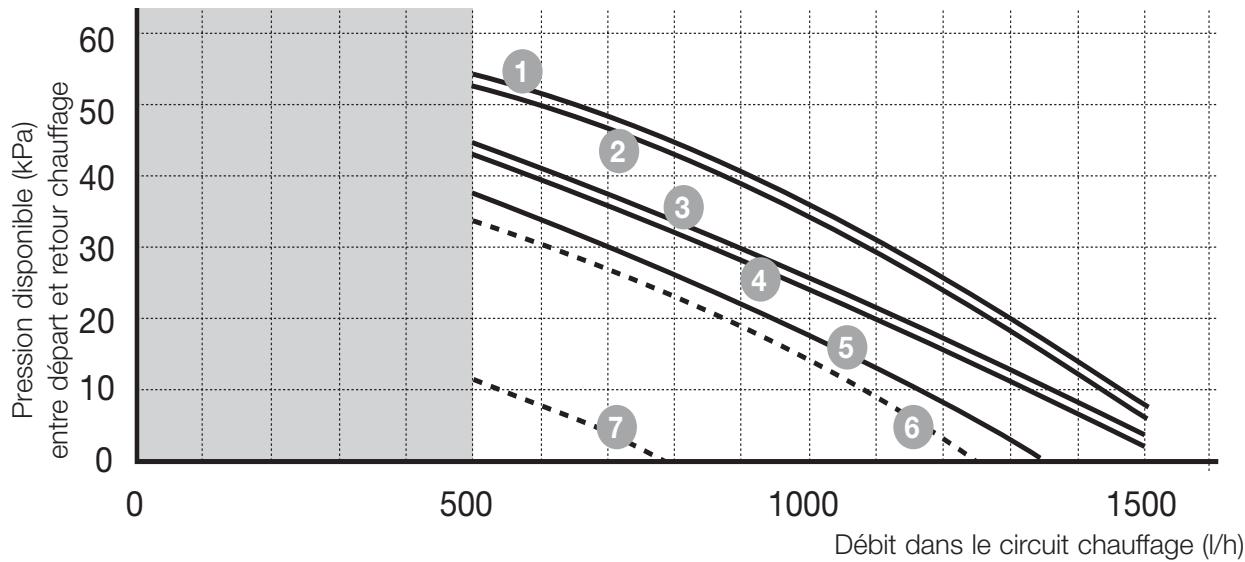

Courbes débit/pression Isosplit C 24 EV et C 28 E

Vitesse III	1 By-pass fermé
	2 Ouvert 1/4 tour
	3 Ouvert 1/2 tour
	4 Ouvert 1 tour
	5 Ouvert 2 tours
Vites. II	6 Ouvert 1/2 tour
Vites. I	7 Ouvert 1/2 tour

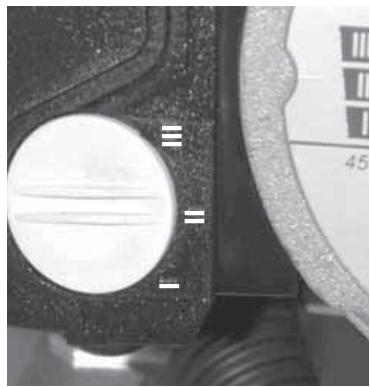

L'interrupteur de pompe est placé en usine sur la position II. Pour améliorer le comport acoustique, désir une vitesse moindre en positionnant le sélecteur sur I.

Courbes débit/pression Isosplit C 35 E

Courbes débit/pression Isosplit F 30 E H-MOD, F 35 E H-MOD

Important : Selon la Réglementation Thermique

les chaudières Isosplit de type C correspondent au niveau de référence, les chaudières Isosplit de type F correspondent au niveau BASSE températu

Circuit hydraulique

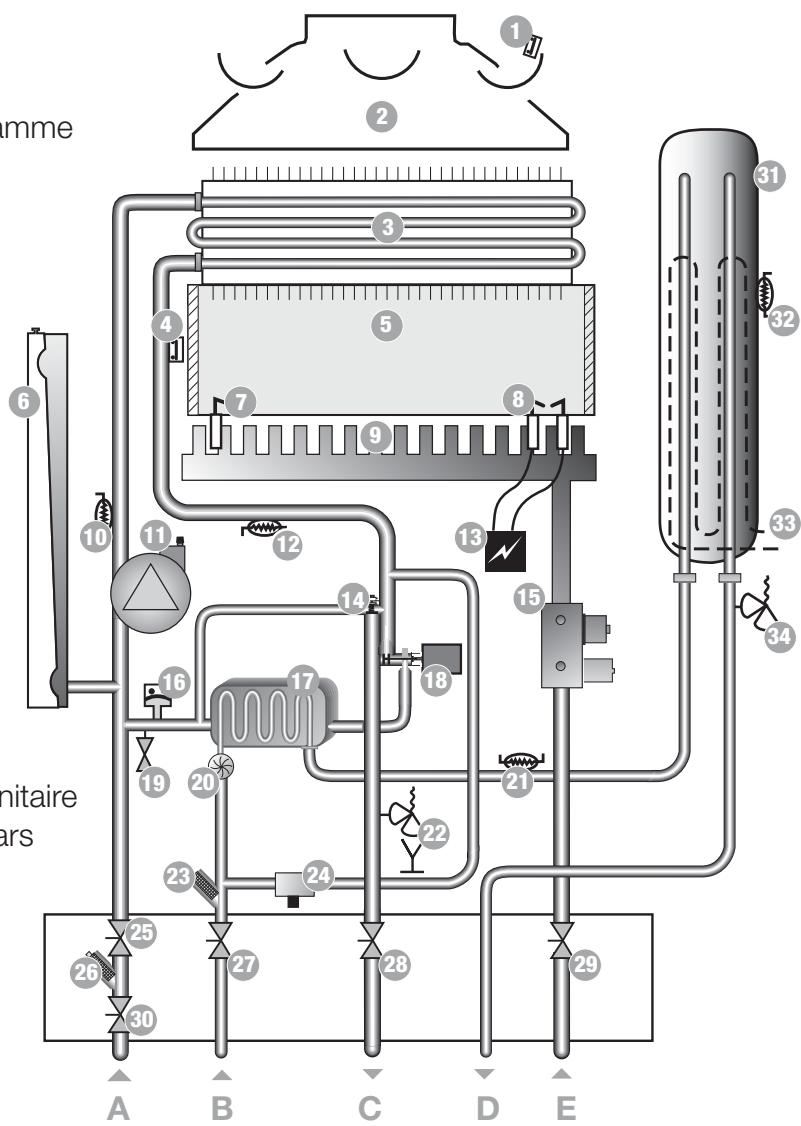

Isosplit C 24 E, C 28 E, C 35 E

1 - Sécurité sur les refoulements de cheminée ou VMC

2 - Coupe tirage

3 - Échangeur chauffage

4 - Sécurité de surchauffe

5 - Chambre de combustion

6 - Vase d'expansion

7 - Électrode de contrôle de flamme

8 - Électrodes d'allumage

9 - Brûleur

10 - Capter de température retard chauffage

11 - Circulateur

12 - Capteur de température départ chauffage

13 - Allumeur électronique

14 - By-pass

15 - Mécanisme gaz

16 - Capteur de pression d'eau de chauffage

17 - Échangeur sanitaire

18 - Vanne trois voies

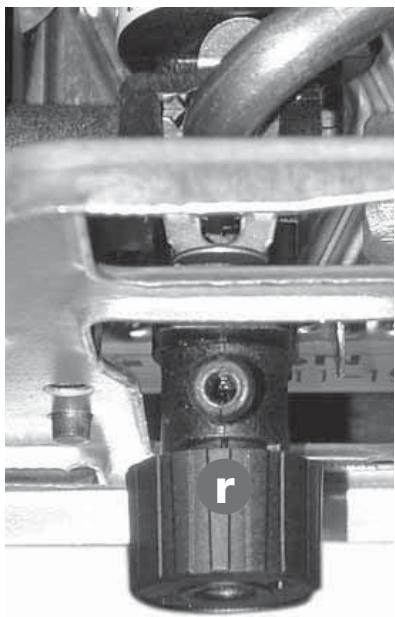

19 - Robinet de vidange

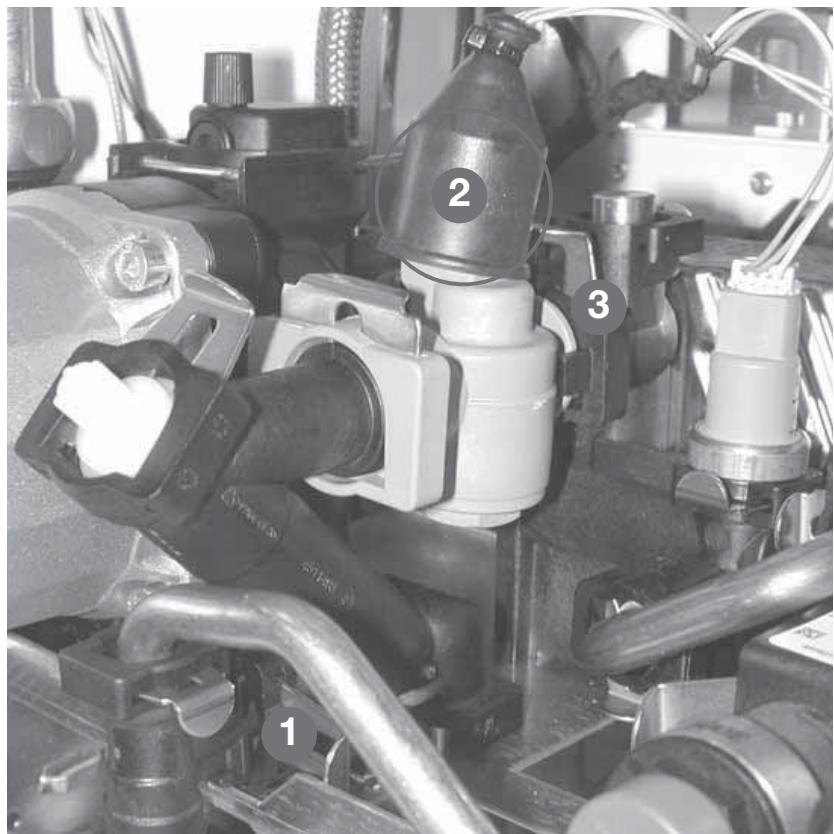

20 - Détector de début

21 - Capterur de température sanitaire

22 - Soupape de sécurité à 3 bars

23 - Filtre sur arrivée eau froide

24 - Groupe de replissage

25 - Robinet d'arrêt

26 - Filtre sur circuit chauffage

27 - Robinet d'arrêt

28 - Robinet d'arrêt

29 - Robinet d'arrêt

30 - Robinet d'arrêt

31 - Ballon de micro accumulation

32 - Capterur de température du gallon

33 - Résistance de maintien en température

34 - Soupape de sécurité à 10 bars

A - Retour chauffage
B - Arrivée eau froide
C - Départ chauffage
D - Départ eau chaude
E - Arrivée gaz

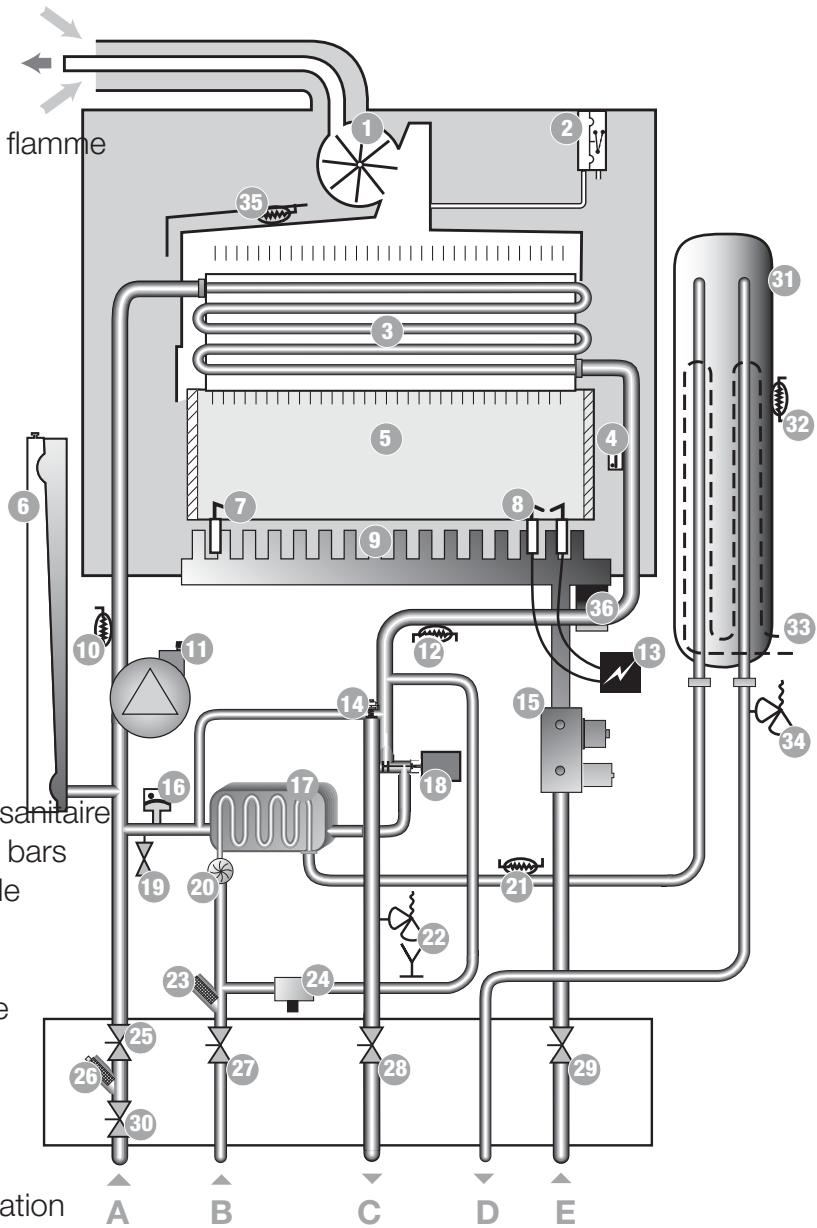

1 - Extracteur avec tachimètre
2 - Pressostat
3 - Échangeur chauffage
4 - Sécurité de surchauffe
5 - Chambre de combustion
6 - Vase d'expansion
7 - Électrode de contrôle de flammé
8 - Électrodes d'allumage
9 - Brûleur
10 - Capteur de température retard chauffage
11 - Circulateur
12 - Capteur de température départ chauffage
13 - Allumeur électronique
14 - By-pass
15 - Mécanisme gaz
16 - Capteur de pression d'eau de chauffage
17 - Échangeur sanitaire
18 - Vanne trois voies
19 - Robinet de vidange
20 - Détector de débit
21 - Capteur de température sanitaire
22 - Soupape de sécurité à 3 bars
23 - Filtre sur arrivée eau froide
24 - Groupe de remplissage
25 - Robinet d'arrêt
26 - Filtre sur circuit chauffage
27 - Robinet d'arrêt
28 - Robinet d'arrêt
29 - Robinet d'arrêt
30 - Robinet d'arrêt
31 - Ballon de micro accumulation
32 - Capterur de température du gallon
33 - Résistance de maintien en température
34 - Soupape de sécurité à 10 bars
35 - Capter de température H-MOD
36 - Electro vanne H-MOD

A - Retour chauffage
B - Arrivée eau froide
C - Départ chauffage
D - Départ eau chaude
E - Arrivée gaz

Circuit hydraulique

1 - Extracteur avec tachimètre
2 - Pressostat
3 - Échangeur chauffage
4 - Sécurité de surchauffe
5 - Chambre de combustion
6 - Vase d'expansion
7 - Électrode de contrôle de flamm
8 - Électrodes d'allumage
9 - Brûleur
10 - Capter de température retard chauffage
11 - Circulateur
12 - Capteur de température départ chauffage
13 - Allumeur électronique
14 - By-pass
15 - Mécanisme gaz
16 - Capteur de pression d'eau de chauffage
17 - Échangeur sanitaire
18 - Vanne trois voies
19 - Robinet de vidange
20 - Détector de début
21 - Capterur de température sanitaire
22 - Soupape de sécurité à 3 bars
23 - Filtre sur arrivée eau froide
24 - Groupe de replissage
25 - Robinet d'arrêt
26 - Filtre sur circuit chauffage
27 - Robinet d'arrêt
28 - Robinet d'arrêt
29 - Robinet d'arrêt
30 - Robinet d'arrêt
31 - Ballon de micro accumulation
32 - Capterur de température du gallon
33 - Résistance de maintien en température
34 - Soupape de sécurité à 10 bars
35 - Capter de température H-MOD
36 - Electro vanne H-MOD

A - Retour chauffage
B - Arrivée eau froide
C - Départ chauffage
D - Départ eau chaude
E - Arrivée gaz

Conception du circuit chauffage

Les chaudières peuvent etre integrees a tous les types d'installation: bi-tube, mono-tube série ou dérivé, plancher chauffant...

Les surfaces de chauffe peuvent etre constituées de radiateurs, de convecteurs ou d'aerothermes.

Attention: si les matériaux utilisés sont de natures différentes, il peut se produit des phénomènes de corrosion. Dans ce cas, il est recommendé d'ajouter à l'eau du circuit chauffage un inhibuteur, dans les proportions indiquées par son fabricant, qui évitera la production de gaz et la formation d'oxydes.

Les sections des canalisations seront déterminées en utilisant la courbe début/pression page 24. Le réseau de distribution sera calculé selon le début correspondant à la puissance réellement

necessaire, sans tenir compte de la puissance maximale que peut fournir la chaudière. Il est toute fois recommendé de prévoir un débit suffisant pour que l'écart de température entre départ et return soit inférieur ou égal à 20^ . Le débit minimal est de 500 l/h.

Le tracé des tuyauteries sera conçu afin de prendre toutes dispositions nécessaires pour éviter les poches d'air et faciliter le dégazage permanent de l'installation.

Des purgeurs devront etre prévus à chaque point haut des canalisations ainsi que sur tous les radiateurs.

Le volume d'eau total admissible pour le circuit de chauffage depend, entre autres, de la charge statique à froid.

Le vase d'expansion incorpore à la chaudière est livré gonflé à 0,5 bar (soit une charge statique de 5 mCE) et

autorise un volume maxi de : 160 I pour Iso 28 et 30 kW 275 I pour Iso 35 kW une température moyenne du circuit radiateurs de 75^ et une pression maxi de service de 3 bars. Il est possible de modifier, à la mise en service, cette pression de gonflage en cas de charge statique plus élevé.

Prévoir un robinet de vidange au point le plus bas de l'installation.

Dans le cas d'utilisation de robinets thermostatiques, ne pas en équiper la totalité des radiateurs en veillant àposer ces robinets dans les locaux à fort apports et jamais dans le local où est installé le thermostat d'ambiance.

S'il s'agit d'une ancienne installation, il est indispensable de rincer le circuit radiateurs avant d'instructor la nouvelle chaudière.

Conception du circuit sanitaire

Le circuit de distribution sera réalisé de manière à éviter au maximum les pertes de charge: limiter le nombre de coudes, utiliser des robinetteries

àforte section de passage afin de permettre un débit suffisant.

La chaudiere peut fonctionner avec une pression d'alimentation

minimale de 0,7 bar
mais avec un faible débit.
Un meilleur comport
d'utilisation sera obtenu
à partir de 1 bar
de pression d'alimentation.

Emplacement de la chaudiere

Déterminer

la position de la chaudiere en ayant soin:

• De réserver une distance latérale minimale d'environ 20 mm de chaque côte de l'appareil afin de préserver l'accessibilité.
• De respecter la hauteur minimale de 1,80 m pour le bas du coupe-tirage dans le cas où celui-ci sert de ventilation haute (Modèles C).

Cette condition est satisfaite si la barrette de fixation est positionnée au minimum à 2,10 m du sol.

D'eviter la fixation sur une cloison légere,
- D'eviter de placer la chaudière au-dessus d'un apparéil dont l'utilisation serait préjudiciable (cuisinière émettant des vapeurs grasses, machine à laver le linge, etc) ou dans un local dont l'atmosphère serait corrosive ou chargeée de poussières abondantes (pour chaudière de type C).
- D'eviter la mise en place dans le même local que la chaudière (modèles C) tout apparéil pouvant modifier l'arrivée d'air, hotte aspirante, sèche linge.

Rappel: en aucun cas les ventilations haute

et basses du local ne doivent etre obstruées.

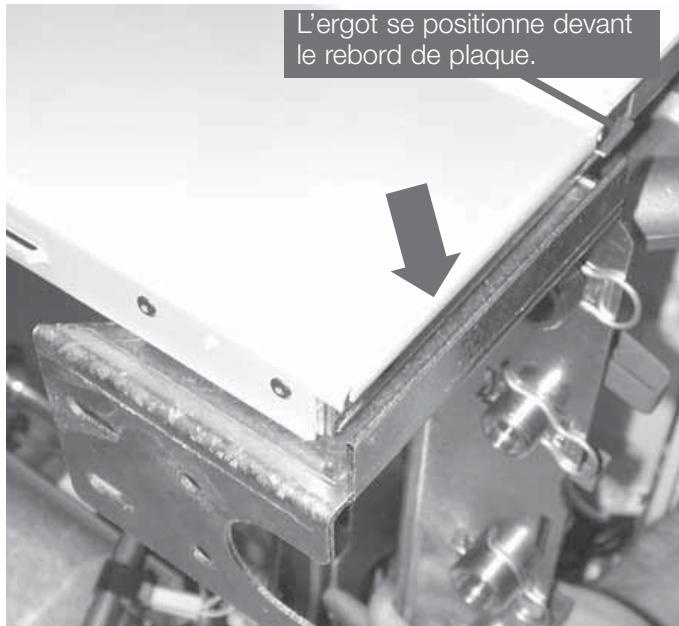

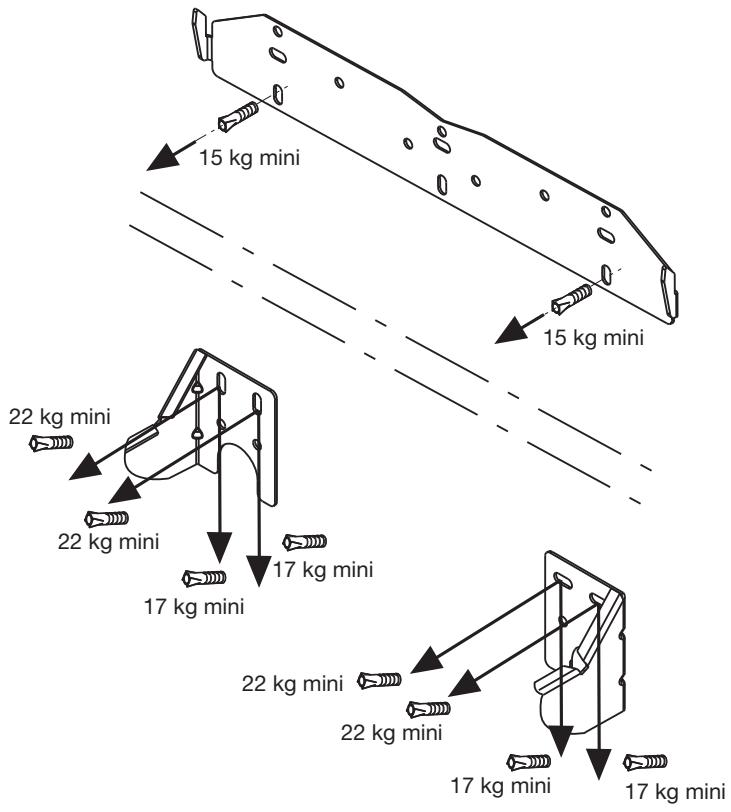

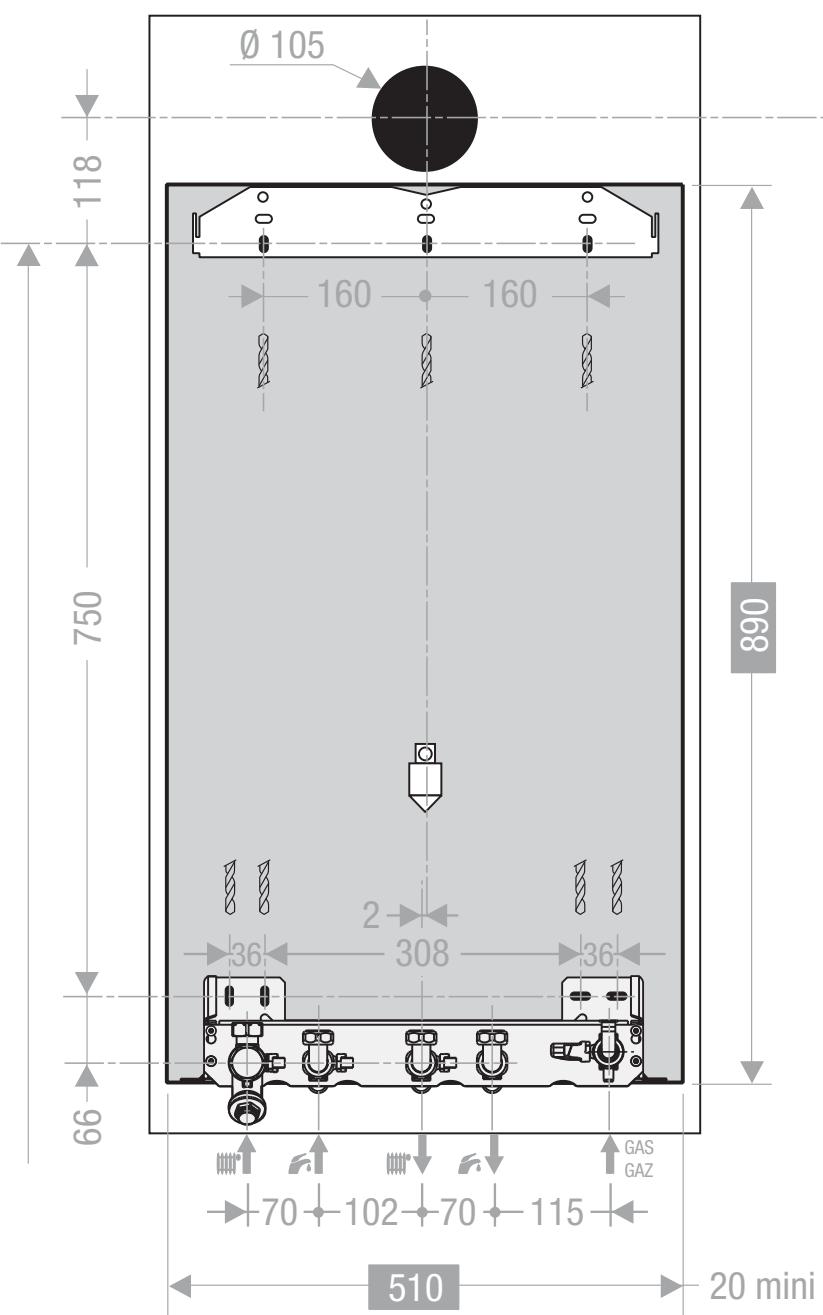

La fixation de la plaque de raccordement permet de réaliser l'installation et d'effectuer les essais d'étanchéité sans que la chaudière soit en place.

Un gabarit de pose et une barrette de fixation sont fournis avec la plaque de raccordement.

La mise en place de l'ensemble doit être effectuee conformement au descriptif dessiné sur le gabarit.

Utiliser deux ou trois chevilles pour la barrette

d'accrochage et quatre chevilles pour la plaque de raccordement.

Les caractéristiques mécaniques des chevilles devront correspondrent, au minimum, aux valeurs indiquées sur les croquis ci-dessous.

Elles devront également être adaptées aux caractéristiques du mur porteur.

Si la chaudière n'est pas mise en place immédiatement, protégger les différents raccords afin que plâtre et peinture ne puissant comprometter l'étanchéité du raccordement ultérieur.

2,10 m mini par rapport au sol (pour les modèles type C)

Évacuation des gaz brûlés des chaudières type C

Pour toutes les chaudières de type C, le conduit d'évacuation doit être réalisé de façon à ce qu'enaucun cas l'eau de condensation pouvant provenir du conduit ne puisse ruis scler dans la chaudière. Par ailleurs, la partie horizontalte du conduit d'évacuation doit avoir une pente d'au moins 3% vers le haut, sauf si cette partie mesure moins de 1 metre.

Isosplit C 24 E V (Ventilation Mecanique) Contrôlee)

• prévoir une longueur de tuyaux d'évacuation qui soit la plus courte possible et éviter les coudes.

• ce tuyau et la bouche d'extraction doivent résister à la condensation eventuelle des produits de combustion ainsi qu'à leur température d'environ 150^ .

• respecter le diamètre de la buse d'évacuation et d'extraction.

La sortie du coupe tirage de la chaudière est prévue pour le raccordement d'un conduit d'évacuation de 0 140 mm.

Cependant,si l'installation le nécessite, il est possible de monter une collerette

réductrice qui permet de se raccorder sur un conduit de 0 125 mm

Attention :

La vérification du dispositif intégré de sécurité VMC (Ventilation Mécanique-Controlée) se fera avant la mise en place du conduit d'évacuation des gaz brûlés.

• Obturer la buse d'évacuation de la chaudière, le brûleur étant allumé à sa puissance maximale.
• La mise en sécurité de l'appareil doit se produit après environ 2 minutes de fonctionnement et se traduire par l'arrêt complet de la chaudière.
• Remetre en route après avoir réarmé le thermostat bilame

Isosplit C 35 E

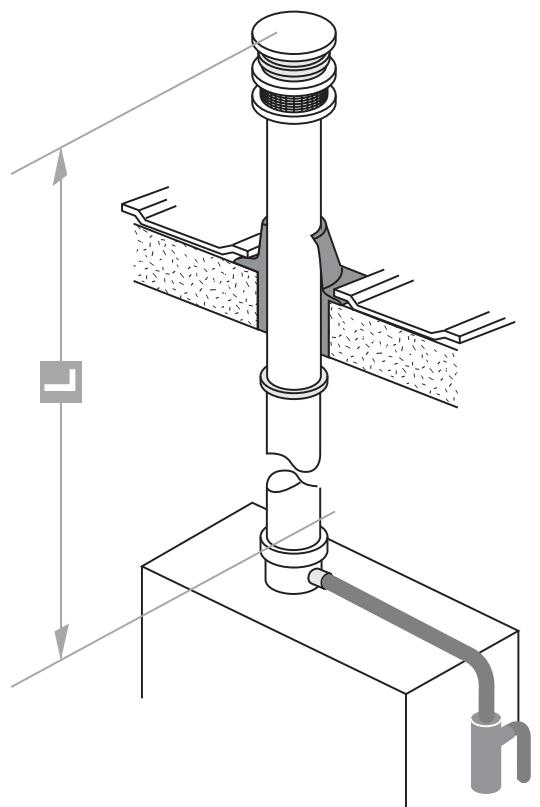

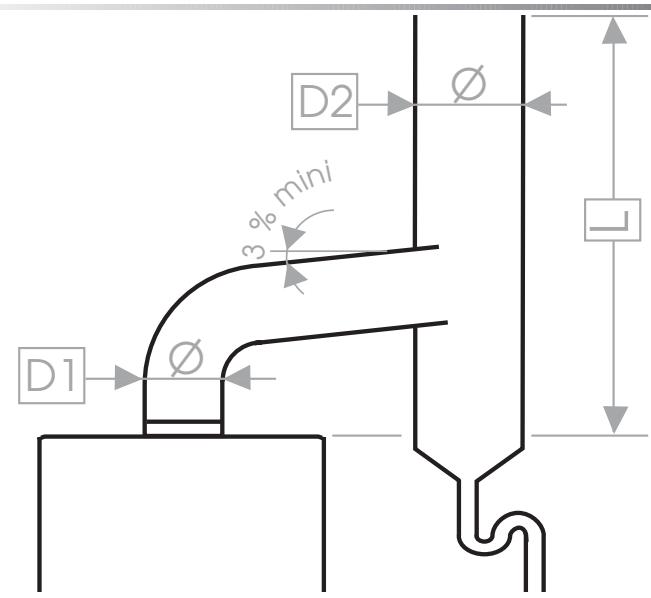

Important : Veiller à respecter une hauteur L minimale de 2 m avec D1 = 140 mm et D2 ≥ D1.

Isosplit C 28 E

La sortie du coupe tirage de la chaudière est prévue pour le raccordement d'un conduit d'évacuation de 0 140 mm.

Cependant, si l'installation le nécessite, il est possible de monter une collerette réductrice qui permet de se raccorder sur un conduit de 0 125 mm pour autant que les contraintes indiquées ci-après soient respectées :

Pour une longueur L comprise entre 2 et 4 m et un conduit de 0.125 ~mm , il convient de replacer le

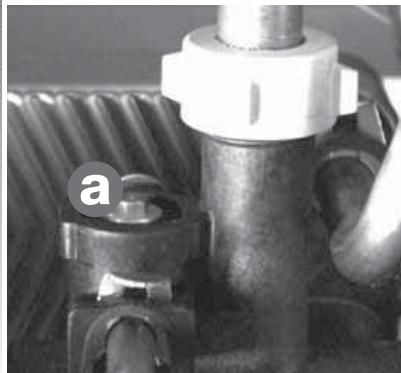

diaphragme monté par celui (a) fourni avec la collerette réductrice, ceci permettant de ramener la puissance à 26 kW.

Dans ce cas, ne pas oublier de coller sur le portillon la plaque signalétique fournie avec le diaphragme.

Caracteristiques à 26 kW Isosplit C 28 E :

		G 20	G 25	G 30	G 31
Ø diaphragme	(mm)	5,65	5,65	4,2	4,2
Pression au brûleur maxi.	(mbar)	10	12,5	18,7	23,9
Pression au brûleur mini.	(mbar)	1,96	2,45	3,33	3,53
Débit à puissance maxi.(m³/h ou kg/h)*		3,06	3,25	2,28	2,24
Débit à puissance mini.(m³/h ou kg/h)*		1,24	1,32	0,92	0,91

^* (m^3 / h en G 20 et G 25 ; kg/h en G 30 et G 31)

Hauteur de cheminée (L)	Ø (mm) des conduits	Puisance utile maximale autorisée
1,6 à 2 m	D1 = 140 et D2 ≥ 140	28 kW
	D1 = 125 et D2 ≥ 125	configuration non admise
2 à 4 m	D1 = 140 et D2 ≥ 140	28 kW
	D1 = 125 et D2 ≥ 125	26 kW
4 à 10 m	Avec ces longueurs,mettre en place le diaphragme comme illustré sur la photo.	28 kW
	D1 = 140 et D2 ≥ 140
	D1 = 125 et D2 ≥ 125	28 kW
Plus de 10 m	D1 = 140 et D2 ≥ 140	28 kW
	D1 = 125 et D2 ≥ 125	28 kW

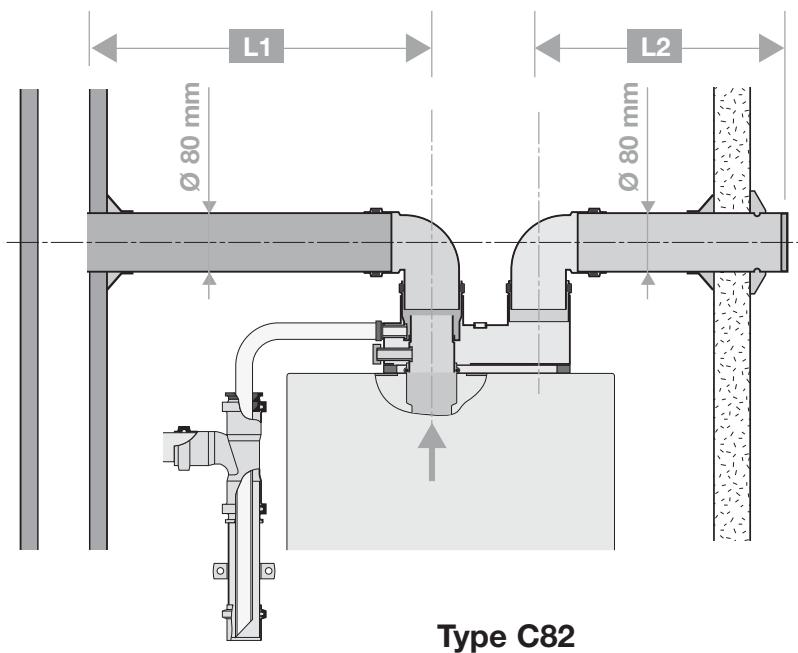

Sorties ventouse des chaudières type F

Différentes configurations de sortie ventouse sont réalisables sur votre chaudière Saunier Duval.

En voici quelques examples.
N'hésitez pas à consulter
votre revendeur pour
obtenir des informations
supplémentaires

sur les autres possibilités et les accessoires associés.

Systèmeventouse concentrique horizontal 60 et 0 100 mm (installation de type C12) Perte de charge maximale: 80 Pa.

Cette valeur maximale estatteinte avec un coude etune longueur de ventouse

(L) de :
- 3,5 m pour les chaudières
Isosplit F 30 E H-MOD
- 2 m pour les chaudières
Isosplit F 35 E H-MOD
Toutes les fois qu'un coude 90^ supplémentaire
est nécessaire (ou 2 à 45^ ), la longueur (L) doit être réduite d'un mètre.

Recommandation normative: Les orifices des terminaux en conduits séparés doivent déboucher dans un même carré de 50 cm de côté.

Les tuyaux de ventouse doivent avoir une pente d'environ 1% vers l'extérieur afin d'évacuer de possibles condensations.

Systèmeventouse verticalé 80 et 0 125 mm (installation de type C32) Perte de charge maximale:

80 Pa.

Cette valeur maximale estatteinte avec l'adaptateur etune longueur de ventouse

(L) de :

• 11 m pour lesIsosplit F 30 E H-MOD
• 4,5 m pour les Isosplit F 35 E H-MOD

Recommendation normative: Les orifices des terminaux en conduits séparés doivent déboucher dans un même carré de 50 cm de côte.

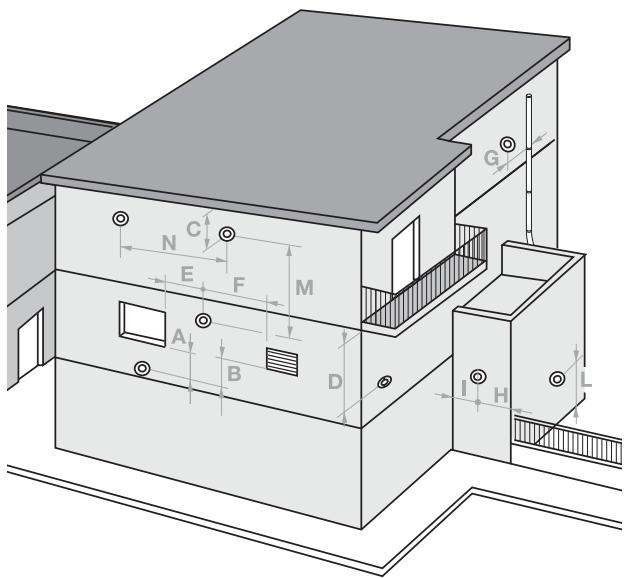

Distances minimales (en mm) à respecter pour le positionnement des terminaux de ventouse

A-Sousunefenetre. 600
B-Sousuneboucheddaeration. 600
C-Sous une gouttiere 300
D-Sous un balcon 300
E - D'une fenêtre adjacente 400
F - D'une bouche d'aération adjacente. 600
G - De tubes d'évacuation verticaux ou horizontally 600
H - D'un angle de I'edifice. 300
- D'une rentree de I'edifice 1000
L - Du sol ou d'un autre étage 1800
M - Entre deux terminaux verticaux . . . . 1500
N - Entre deux terminaux horizontally . . 600

Sorties ventouse Isofast F

Systèmeventouse

double flux 2 × 0.80 ~mm

installation de type C52 ou C 82)

Perte de charge maximale:

80 Pa.

Cette valeur maximale estatteinte avec deux coudes,le séparateur de flux et unelongueur de conduits

(L1 + L2) de :

• 30 m pour les

NB : Les conduits de fumées de type double flux installés sur les apparèils Saunier

Duval doit être des

ventouses gaz Saunier Duval bénéficiant de l'Avis

Technique 14/02-715*01 Ext"

Recommendation normative :

• Tout conduit traversant une paroi et dépassant de 60^ la température ambiente doit être isolé thermiquement au niveau de ce passage.

L'iso1ation peut etre faite a l'aide d'un matériel isolant approprié d'épaisseur ≥ à 10 mm et de conductibilité thermique I ≤ 0,04 W/m.K.

• Les terminaux d'amnéed'air comburant etd'évacuation des produitsde combustion ne doiventpas être installés sur desmurs opposés du bâtiment

Type C82

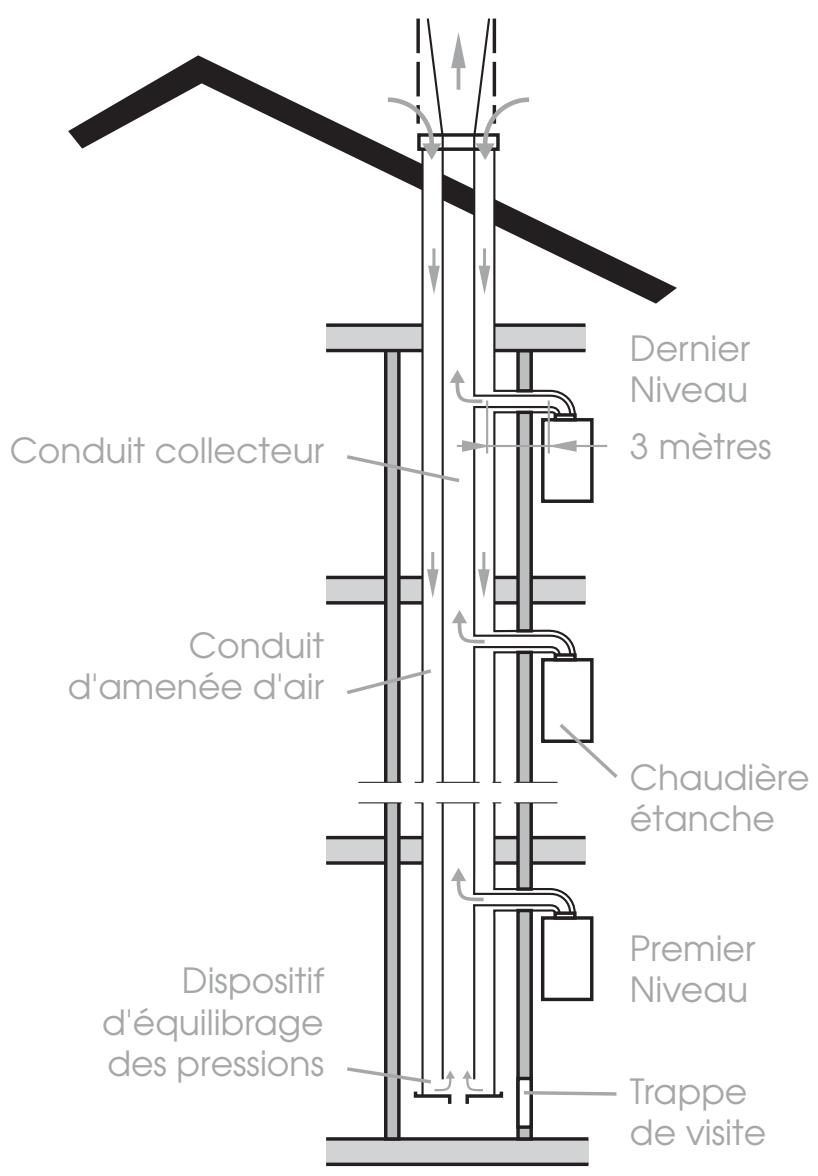

Conduit collectif pour chaudières étanches (installation de type C42)

Perte de charge maximale:

80 Pa.

Cette valeur maximale est atteinte avec un coude et une longueur de ventouse

(L) de :

• 3,5 m pour les Isosplit F 30 E H-MOD
• 2 m pour les Isosplit F 35 E H-MOD

Tout coude supplémentaire réduit cette longueur de 1 m.

Les liaisons au conduit seront réalisées à l'aide du kit 85676. Consulter votre revendeur qui vous renseignera sur les différentes possibités de raccordement aux conduits collectifs.

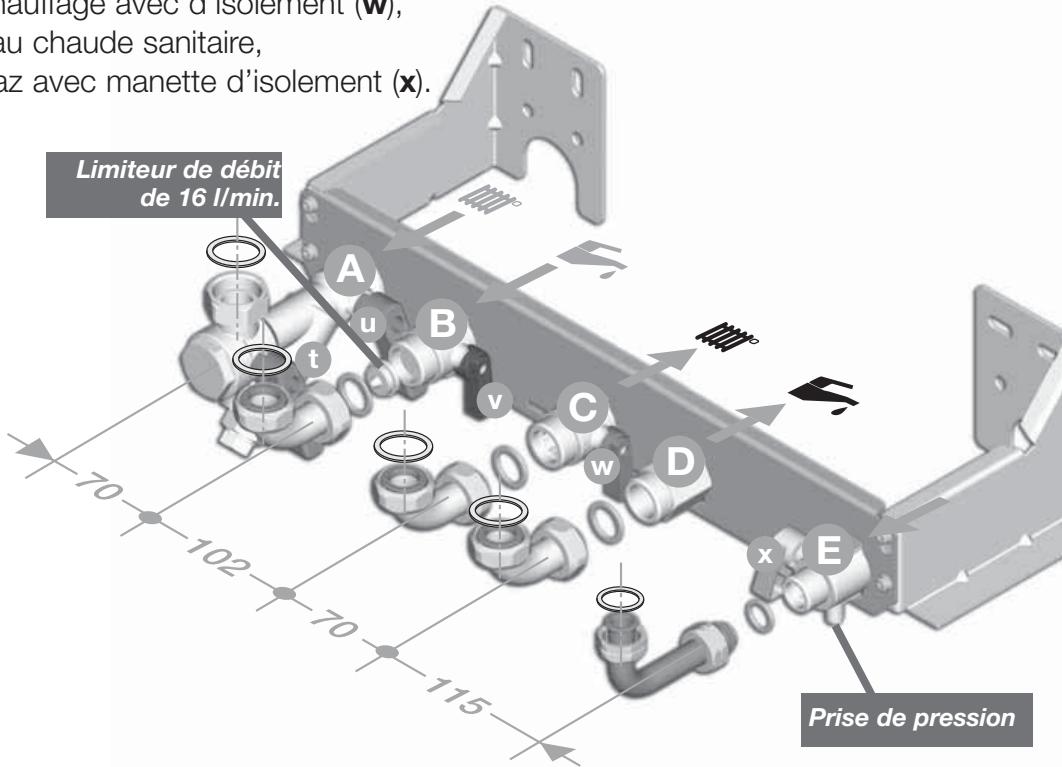

Visser les tubulures coudées fournies avec la plaque de raccordement :

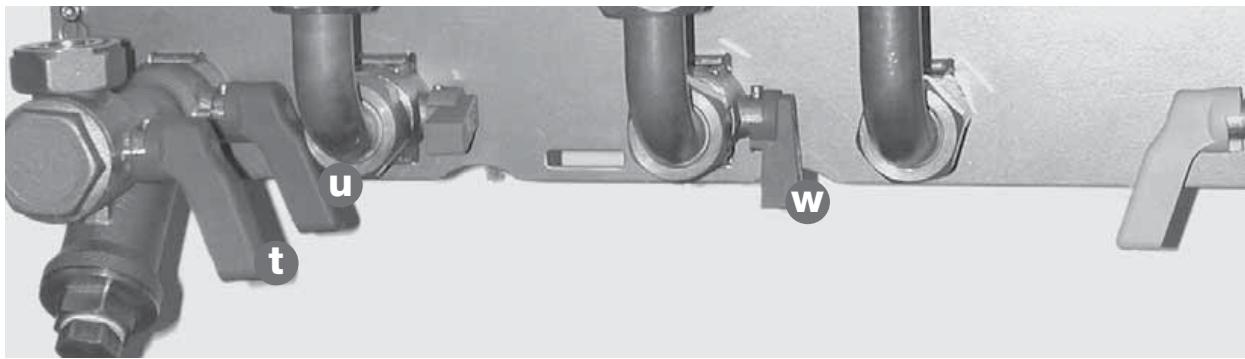

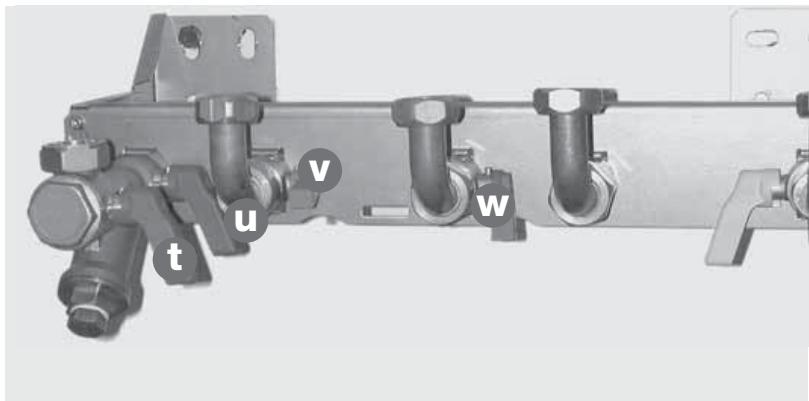

A - retour chauffage avec manettes d'isolement (t) et (u),
B - arrivée eau froide avec manette d'isolement (v), limiteur de début à 16 l/min,
C - départementchauffage avec d'isolement (w),
D - département eau chaude sanitaire,
E - arrivée gaz avec manette d'isolement (x).

• Le flexible livre avec la plaque de raccordement permet de faire les tests d'étanchéité sur les circuits sanitaire et chauffage.

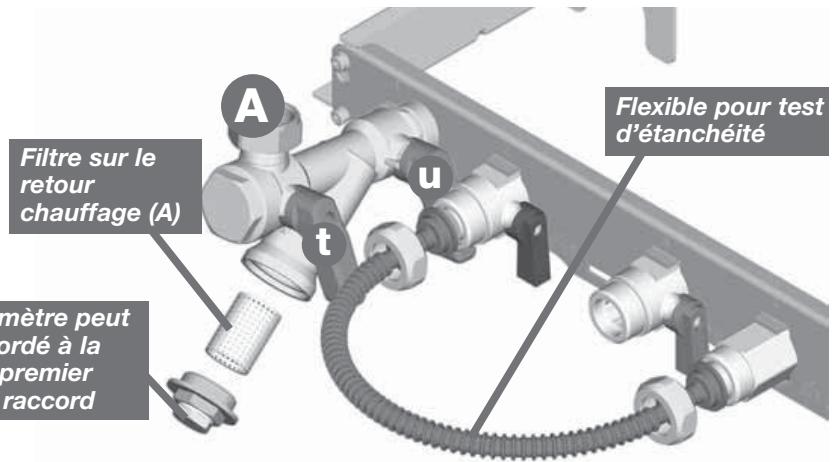

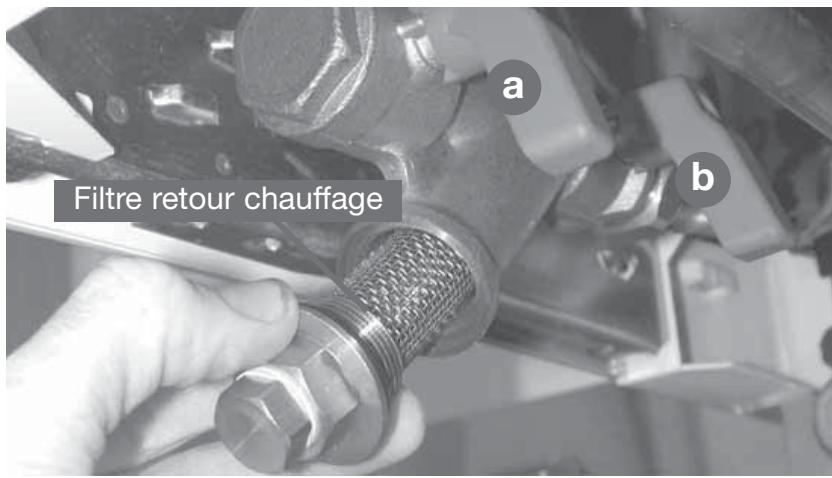

• Le raccord retour chauffage compte un filtré accessible en dévissant l'écrou placé en extrémité.

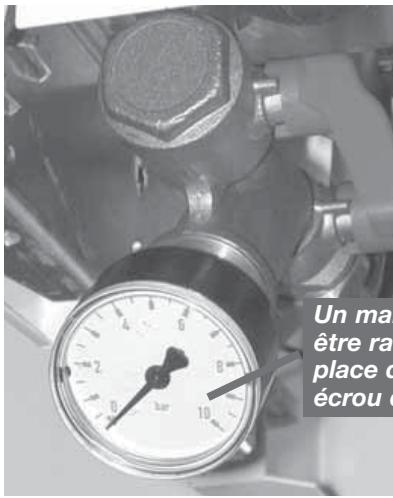

• La pression d'épreuve peut être lue sur un manomètre visse à la place de l'écrou à l'extrémité du raccord retour chauffage (A).

Pose des canalisations

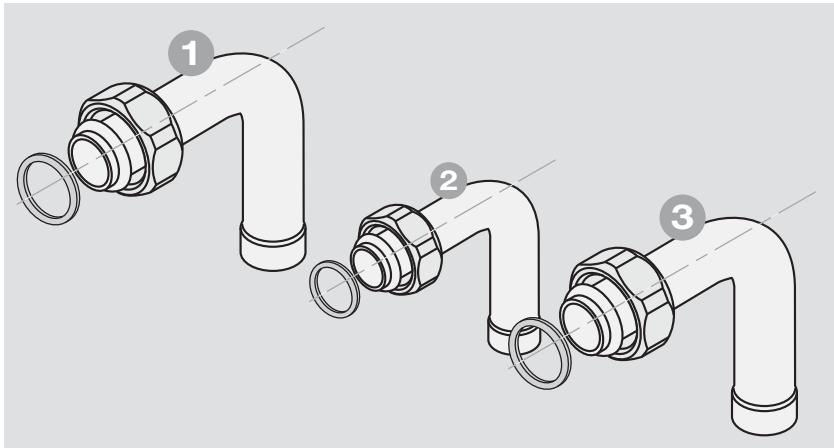

Les tubulures livrées avec la plaque de raccordement permettent de se raccorder à l'installation :

1 - Tubulures chauffage Écrou 20 × 27 (3/4" gaz) avec douille coudee à souder pour tube cuivre 16 × 18 .

2 - Tubulures sanitaire Écrou 15 x 21 (1/2" gaz) avec douille coudee à souder pour tube cuivre 14 x 16.

3 - Tubulure "gaz"
Écrou 20 × 27 (3/4" gaz)
avec douille coudee à souder pour tube cuivre 14 × 16 .

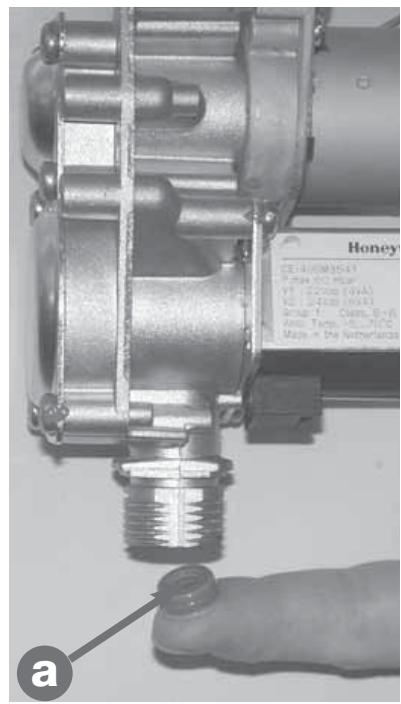

N'utiliser que les joints d'origine

fournis avec l'appareil.
Ne pas braser les tubulures montées en place,
cette opération risquant d'endommager les joints et les étanchéités des robinets.

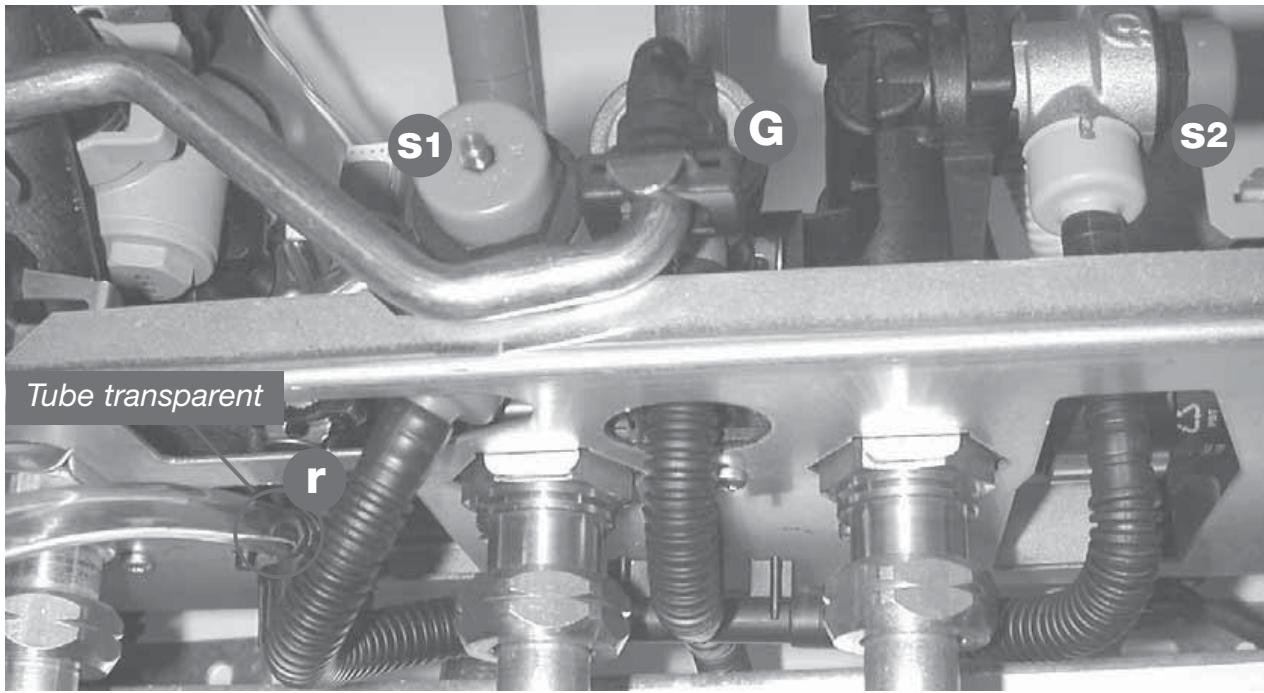

Raccorder les soupapes de sécurité chauffage (S1), sanitaire (S2) et le disconnecteur (G), à un circuit d'évacuation vers les

égouts en utilisant les tubes fournis. Le dispositif d'évacuation (par exemple, un entonnoir à l'air libre) doit permettre la visibilité de l'écoulement de l'eau.

Raccorder le tuber transparent fourni au robinet de vidange (r).

Mise en place de la chaudière

Rappel: la mise en place de la chaudière doit être réalisée exclusivement par un professionneliel qualifié.

Avant d'effectuer
toute opération,
il est nécessaire de procéder
au nettoyage soigné
des canalisations à l'aide
d'un produit approprié
afin d'éliminer les impuretés
telles que limailles, soudures,
huiles et graisses diverses
pouvant être prsentes.

Ces corps étrangers seraient susceptibles d'être entrainés dans la chaudière, ce qui en perturberait le fonctionnement.

NB : un produit solvant risque d'endommager le circuit.
- Retirer la traverse en bois place à l'arrêté de la chaudière.
- Positionner la chaudière au-dessus de la patte d'accrochage.
- Laisser descendre la chaudière et la faire reposer sur la plaque de raccordement.
- Mettre en place les joints sur les différents raccords. Visser les raccords entre la chaudière et la plaque de raccordement.

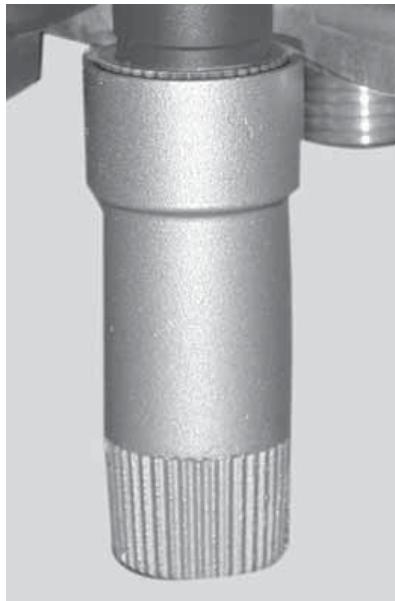

• Ne pas oublier d'emboiter la rallonge bleue sur le robinet de replissage comme illustré ci-dessus.

1 Mettre en place la chaudiere sur la barrette.

2 Laisser descendre la chaudiere et la faire reposer sur la plaque de raccordement.

Raccordementélectrique

Raccordement de l'alimentation 230 V

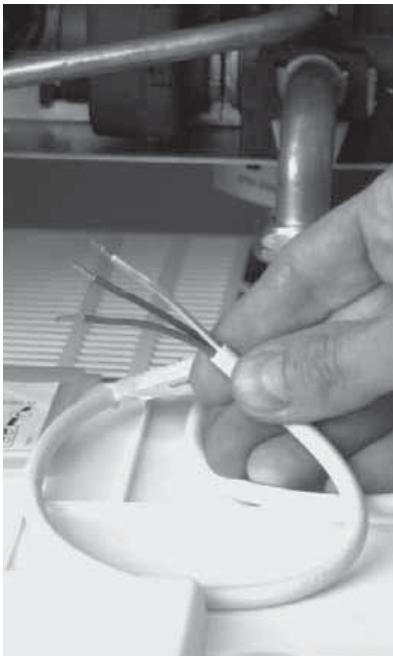

• Raccorder le cable d'alimentation de la chaudière au réseau 230 V monophasé + terre.

Selon les normes en vigueur,
ce raccordement doit etre
réalisé par l'intermédiaire
d'un interrupteur
à action bipolaire ayant
une ouverture de contact
d'au moins 3 mm.

Important :

• Le raccordement électrique de l'appareil doit être réalisé par un professionnelnel qualifié. Toutes interventions

à l'intérieur de l'appareil doit être réalisées par le service après vente ou la station technique/agréée Saunier Duval Eau Chaude Chauffage.

• le remplacement du cable d'alimentation ne pourra se faire qu'avec un cableouple du type 3 × 0,75 ~mm^2 H05 V V-F.

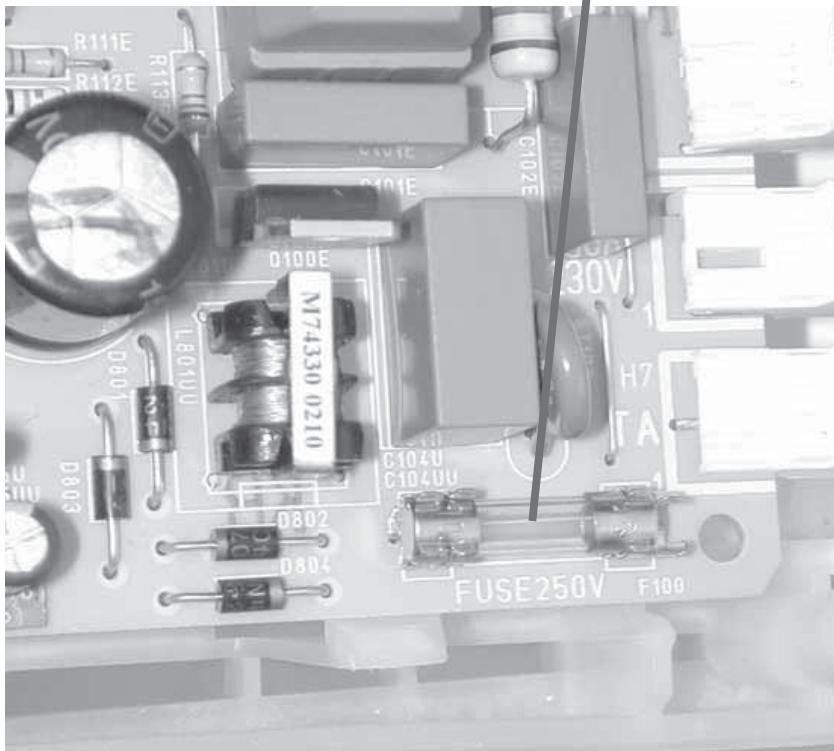

• Lefuselede 200mA de la cartélectroniqueest placésur le neutre.

Mise en service de la chaudière

Alimentation gaz

• Ouvrir le robinet du compteur.

• Vérifier l'étanchéité du raccordement gaz.

• S'assurer que le compteur laisse bien passer le début nécessaire, lorsque tous les apparèils à gaz de l'installation sont en service.

Alimentation électrique
- S'assurer que la chaudière est bien alimentée sous 230 V.

Remplissage des circuits

1 Descendre l'interrupteur de la chaudière au niveau du I

2 Ouvrir les manettes d'isolement (t), (u), (v) et (w) de la plaque de

raccordement: elles doivent être dans le sens de l'écoulement.

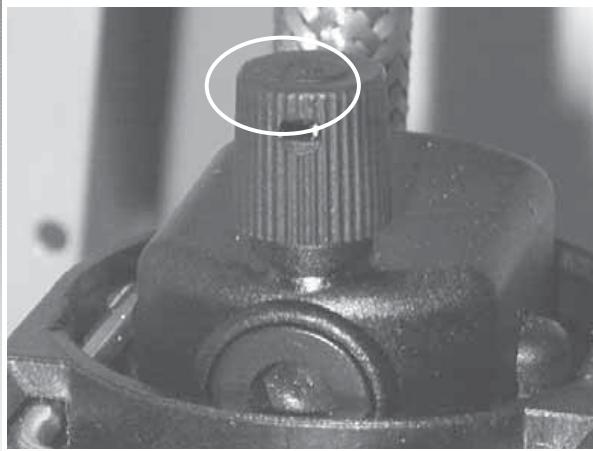

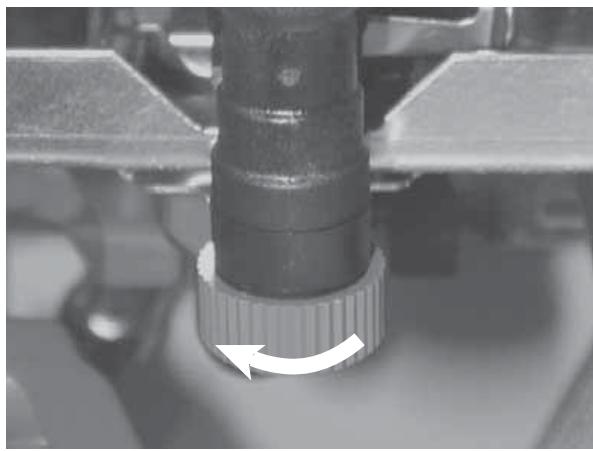

3 Ouvrir le bouchon de purgeur situé sur la pompe et les purgeurs automatiques de l'installation.

4 Ouvrir le robinet de replissage situé sous la chaudière jusqu'à dire 2 bars sur l'indicateur de pression.

5 Purger chaque radiateur jusqu'à écoulment normal de l'eau puis referrer les purgeurs.

6 Laisser le bouchon du purgeur de la pompe ouvert

7 Ouvrir les différents robinets d'eau chaude pour purger l'installation.

8 S'assurer que l'indicateur de pression affiche une valeur entre 1et 2 bars sinon reprendre le replissage.

Mise en service du thermostat d'ambiance

Le thermostat d'ambiance (T.A.) sans fil a eté spécialement développé pour la chaudière Isosplit.

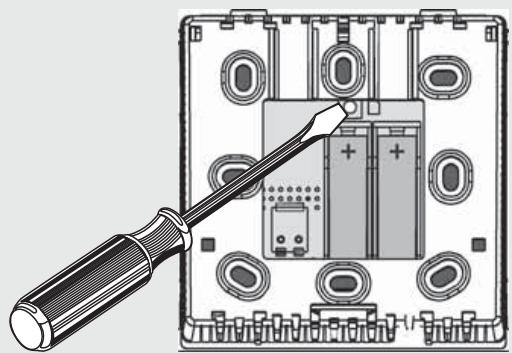

• Il est alimenté par 3 piles alcalines LR 6 de 1,5 V. Saunier Duval propose également en accessoire un cordon qui permet d'alimenter le T.A. en 230 V. Dans ce cas, les piles doivent être enlevées.

• Le paramétrage des différentes fonctions de la chaudière sont à réaliser à l'installation.

Pose du thermostat d'ambiance

Fixer le socle du thermostat à environ 1,50 m du sol, sur un mur interieur, à l'abri du rayonnement solaire et de toute source perturbante telle que : téléviseur, lampe, courant d'air, etc...

Important :

A la première mise en service, la chaudière passé automatiquement en mode manuel (les touches du tableau bord sont allumées et la touche clignote) ce qui signifie que le thermostat d'ambiance sans fil n'est pas encore reconnectu par la chaudière.

Pour faire reconnaître le thermostat d'ambiance

par la chaudière,procéder comme suit :

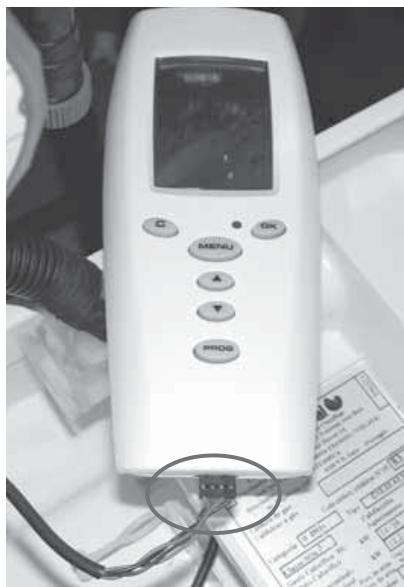

• Ouvrir le tableau de bord

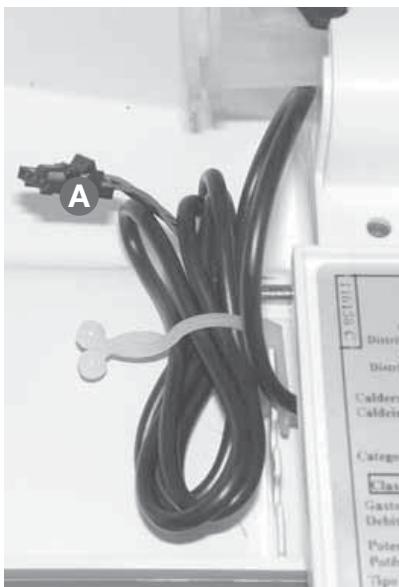

• Repérer le connecteur (A) en attente sur le coté gauche puis l'insérer

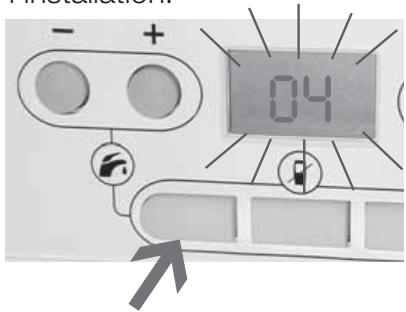

quelles secondes dans le T.A. comme représenté sur la photo ci-dessous.

L'arrêt du cligotement rouge sur le T.A. signifie qu'il est reconnu par la chaudière.

Réglages

Accès aux donnéesées techniques de la chaudière (réservé à l'usage des installateurs et des S.A.V.). Il permet d'effectuer les réglages à l'installation et d'analyser d'eventuels dysfonctionnements :

Le descriptif ci-après précise les opérations à suivre pour effectuer les réglages sur une installation équipée de radiateurs ou pour un plancher direct.

Pour les autres types d'installation, par exemple avec plancher chauffant, suivre les indications portées dans les notices des accessoires correspondants.

Votre installation comporte une seule zone radiateur ou plancher direct 1/3

Déroulement des opérations :

Notez qu'à tout moment une impulsion sur la touche C fait revenir à l'étape précédente.

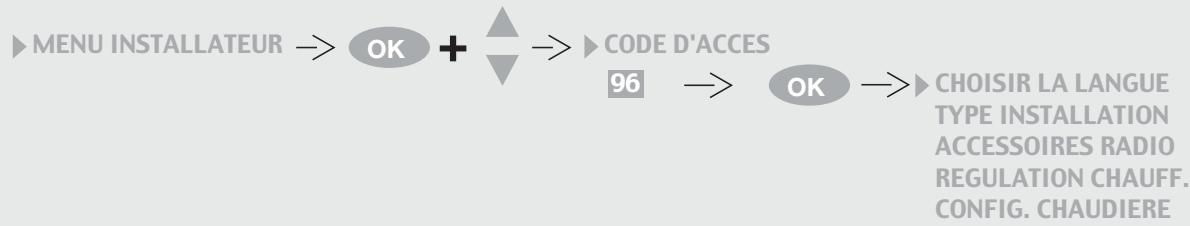

1 - Accès au menu installer

• Raccorder le connecteur (A) sur le thermostat d'ambiance comme indiqué page précédente.
  Appuyer 5 secondes sur MENU pour faire apparaitre le menu suivant : MENU INSTALLATEUR
• Sélectionner le menu installateur : DONNEEES CHAUDIERE

2 - Choisir la langue

CHOISIR LA LANGUE

3 - Configuration de l'installation

TYPE INSTALLATION

Réglages

Votre installation comporte une seule zone radiateur ou plancher direct

2/3

4 - Accessoires radio

Attention : ce menu est à utiliser seulement en cas d'installation d'un ou plusieurs de ces accessoires > se reporter au chapitre "Activation des accessoires" page 46.

ACCESSORIES RADIO

5 - Régulation chauffage

La consigne AUTOMATIQUE est recommendée pour bénéficier de la régulation automatique des températures des circuits.

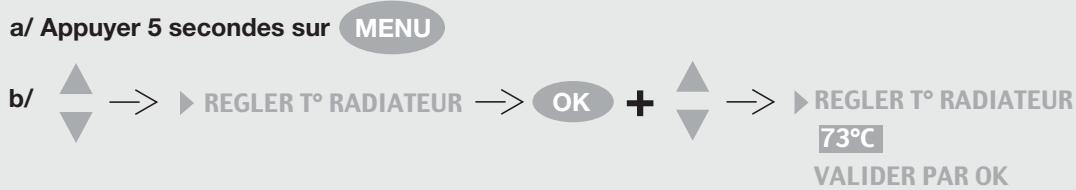

Si toutefois vous souhaitez régler vous-même la température des radiateurs, sélectionner la consigne MANUELLE. Puis returner dans le menu utiliser pour régler la température des radiateurs :

6 - Configuration de la chaudière

CONFIG. CHAUDIERE

6.1 Limitation de la puissance maximale en chauffage

PUISS.MAX CHAUF.

Votre installation comporte une seule zone radiateur ou plancher direct

3/3

6.2 Adaptation à la longueur de ventouse pour les chaudières de type F

• Choisir le CODE AÉRAULIQUE en fonction des longueurs de ventouses sur l'installation :

CODE	Ventouse horizontale (C12)Longueur (L)		Ventouse verticale (C32)Longueur (L)		Ventouse double flux (C52,C82) Longueur (L1 + L2)
	F 30 E H-MOD	F 35 E H-MOD	F 30 E H-MOD	F 35 E H-MOD	F 30 E H-MOD	F 35 E H-MOD
0	0,3 m	0,3 m	1 m	1 m	2	1 m
1	0,5 m	0,5 m	2 m	1,3 m	4 m	1 m
2	0,7 m	0,6 m	3 m	1,6 m	6 m	2 m
3	1 m	0,7 m	4 m	2 m	8 m	4 m
4	1,3 m	0,8 m	5 m	2,4 m	12 m	6 m
5	1,6 m	0,9 m	6 m	2,8 m	16 m	8 m
6	2 m	1 m	7 m	3,2m	18 m	10 m
7	2,4 m	1,2 m	8 m	3,6 m	21 m	12 m
8	2,8 m	1,5 m	9 m	4 m	24 m	14 m
9	3,2 m	1,7 m	10 m	4,2 m	27 m	16 m
10	3,5 m	2 m	11 m	4,5 m	30 m	19 m

6.3 Sélection de la température maximale radiateur

T° MAX RADIATEUR

OK

MAX 87^

MAX 80^

MAX 73°C

MAX 65°C

MAX 60^

MAX 50^

Attention : pour un plancher direct, ne pas dépasser une T de 50C.

6.4 Sélection de la température minimale radiateur

T° MIN RADIATEUR

OK

MIN 50^

MIN 38^

6.5 Choix de fonctionnement de la pompe

MODEPOMPE

AVEC BRULEUR

AVEC THERMOSTAT

PERMANENT

Le fonctionnement AVEC THERMOSTA
chauffant direct ou l'on selectionnera :

est recommendé dans tous les cas sauf en plancher PERMANENT

7 - Prise en compte de l'Isobox

• Si unallon déported Isobox a été installé, le faire reconnaître par la chaudière

• MODULE ISOBOX

EN FIN DE PARAMÉTRAGE, appuyer pendant environ 5 secondes sur pour revenir à l'affichage initial.

Réglages

Activation des accessoires

1/3

Déroulement des opérations :

Notez qu'à tout moment une impulsion sur la touche C fait revenir à l'étape précédente.

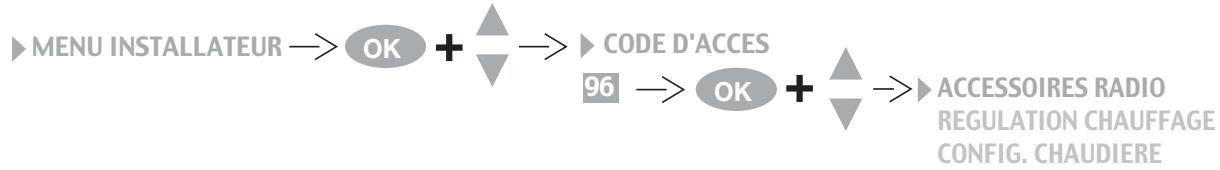

1 - Accès au menu "Accessoires radio"

• Raccorder le connecteur (A page 42) sur le thermostat d'ambiance
  Appuyer 5 secondes sur MENU pour faire apparaitre le menu suivant : > MENU INSTALLATEUR

MENUSAV

HISTORIQUE DEFAULTS

DONNEES CHAUDIERE

• Sélectionner le menu installateur :

• Sélectionner le menu satellite radio :

2 - Sonde extérieure

2.1 Reconnaissance de la sonde extérieure

Appuyer 10 s sur le bouton satellite au dos du boitier de sonde extérieure. Pour réaliser sa connexion, la sonde envoie des signaux - cela peut durer quelques minutes - jusqu'à être reconnaue par le thermostat d'ambiance qui valide alors la connexion par l'affichage :

SONDEEXT. ON

RELAIS RADIO OFF

TA ZONE 2 OFF

MODEM OFF

La sonde extérieure est alors opérationnelle.

Activation des accessoires

2/3

2.2 Choix de régulation

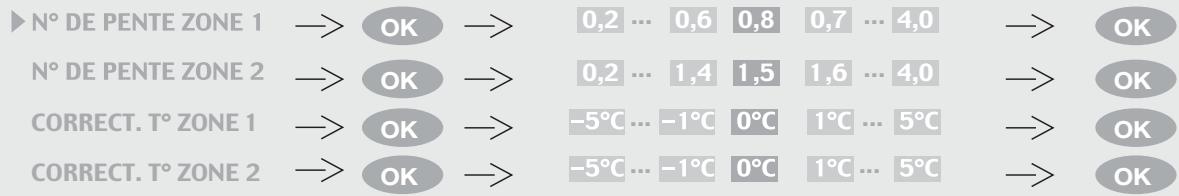

• Réaliser vos choix de régulation en accédant au menu régulation chauffage :

a/ Consigne chauffage

La consigne AUTOMATIQUE est recommendée pour bénéficier de la régulation automatique des températures des circuits. Dans ce casaucun réglage de pente n'est nécessaire.La chaudiere sélectionne d'elle même, au bout de quelques jours, la pente la plus adaptée à l'installation de chauffage.

b/ Température de non chauffage

NB : Nous conseillons de désir 17C ou 18C

Voussoupiez conservez l'avantage de la sonde exterieure mais regler you-meme les pentes de la sonde. Pour cela, selectionner la consigne MANUELLE . Puis réaliser les reglages suivants :

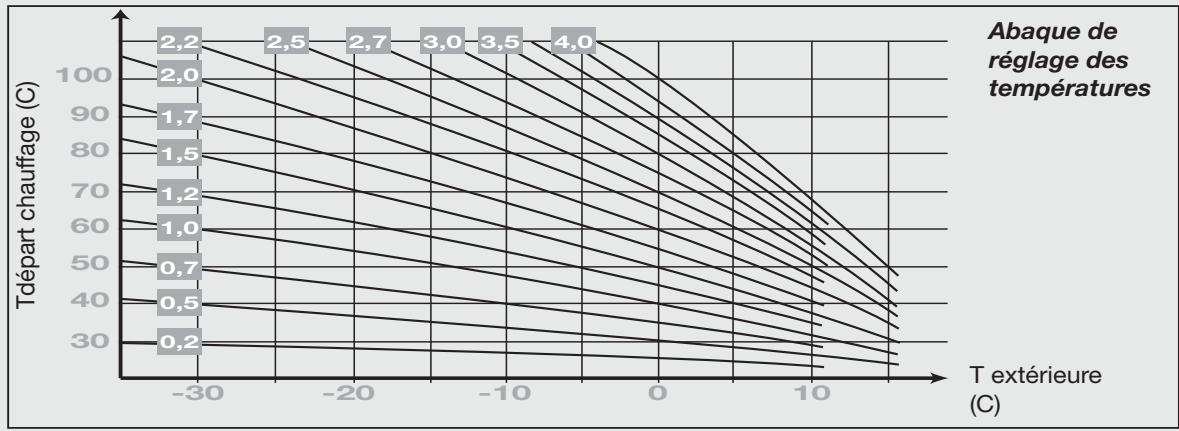

Selectionner le code en suivant les indications fournies sur l'abaque ci-contre. NB : Les réglages sur la zone 2 n'apparaissent que dans les cas où deux zones de chauffage ont été sélectionnées dans le menu "config. installation"

Réglages

Activation des accessoires

3/3

3 - Relais radio

Appuyer 10 s sur le bouton satellite au du boitier de relais radio.

Pour réaliser sa connexion, le relais radi envoie des signaux jusqu'à être reconnectu par le TA qui valide alors la connexion

par l'affichage : ▶ RELAIS RADIOON

TA ZONE 2 OFI

MODEM OFI

SONDEEXT. OFI

Le relais radio est alors opérationnel.

4 - Thermostat d'ambiance zone 2

TA ZONE 2

OFF OK CONNECTER

Déconnecter le cable du thermostat d'ambiance zone 1 pour le connecter au thermostat d'ambiance zone 2.

Cela suffit à le faire reconnaître par la chaudière. Reprendre le cable pour le reconnectcer au thermostat d'ambiance

zone 1 fais appuyer sur © ,l'affichage suivant confirme laconnexion : ▷ TA ZONE 2 ▷ ON

TA ZONE 2 ON

MODEM OFI

SONDEEXT. OFI

RELAIS RADIO OFI

Le TA zone 2 est alors opérationnel.

Réglage du débit
du circuit chauffage
Il est nécessaire d'adapter
ce débit en fonction
du calcul de l'installation.
La chaudière est livrée
avec la vis a du by-pass
intégré ouvert d'un 1/4 tour;
en fonction des besoin

effectuer la rotation de cette vis (ex.:visser pour fermer) pour adapter la hauteur manometrique disponible à la perte de charge de l'installation selon la courbe débit/pression (page 24).

Glossaire du menu installer

Choisir la langue	Sélection de la langue sur l'écran du thermostat.
Type installation	Sélection du type d'installation chauffage.
Horloge zone 2	La position Marche de ce menu attribue la fonction horloge du TA1 à la zone radiateurs. Dans ce cas, la température ambiente, au niveau du plancher est sélectionnée à partir du menu utilisateur du TA1
Accessoire radio	Activation des différents accessoires radio prévus sur l'installation.
Regulation chauffage	Choix du mode de régulation automatique ou manuel. En mode automatique, la température des radiateurs s'adapte automatiquement, entre les valeurs T° max. radiateur et T° min. radiateur, aux besoin thermiques de la piece dans laquelle se trouve le thermostat d'ambiance.
Config. chaudière	Sélection des principaux paramètres de fonctionnement de la chaudière (puissance et températures du circuit chauffage, mode pompé et configuration aéraulique).

Changement de gaz

En cas de changement de la nature du gaz alimentant l'installation, il est nécessaire de modifier certains éléments de la chaudière; ceci sera réalisé en suivant

les instructions fournies dans la pochette dite "Changement de gaz" composée d'injecteurs brûleurs et d'un moteur de mécanisme gaz réglé en usine.

Ces modifications et les nouveaux régles qu'elles supposent ne peuvent être effectuels que par un professionnel qualifié.

SERVICE APRÉS-VENTES

Maintenance

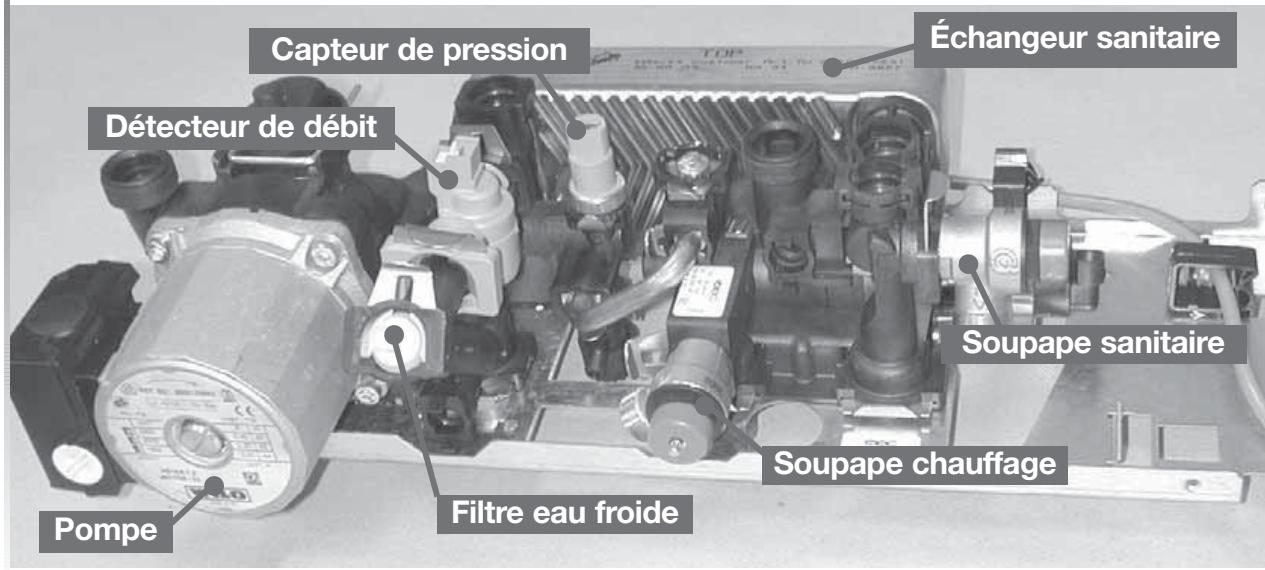

Bloc hydraulique

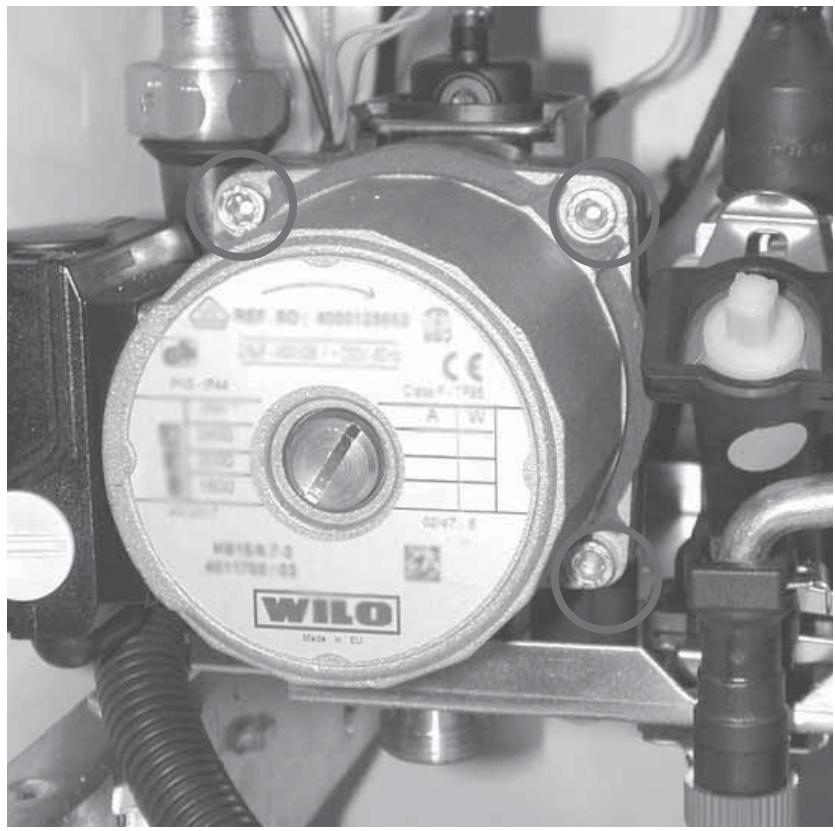

Dépose de la pompe
Le moteur de pompe
se démonte en dévissant
les 4 vis de maintainien.

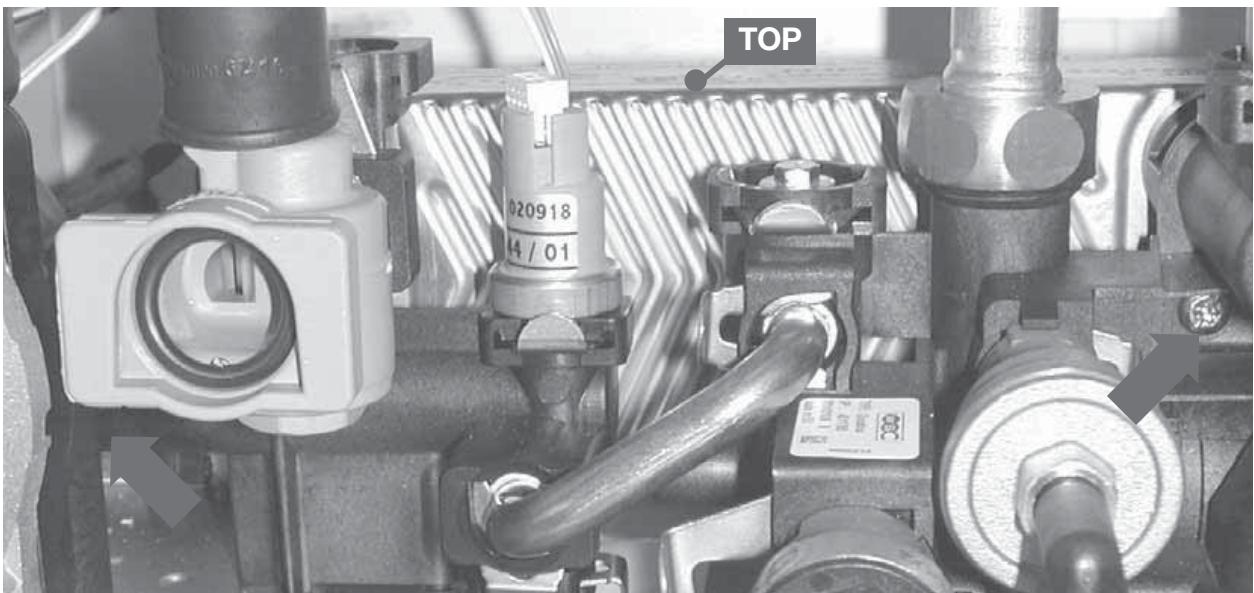

Dépose de l'échangeur sanitaire Retirer les deux vis de maintainen accessibles

par l'avant de la chaudière. Attention au sens de remontage, le terme TOP imprimé sur la tranche

de l'échangeur, doit être dirigé vers le haut.

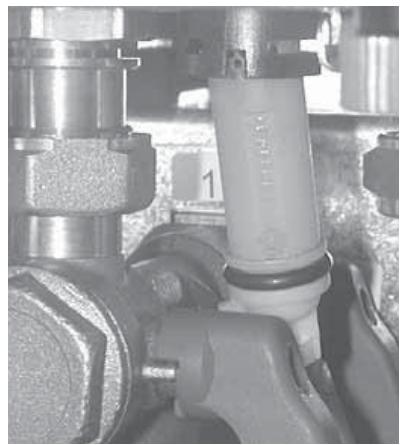

Dépose du détecteur de début

• Fermer l'arrivée eau froide.
• Dégager le clip (1) et faire pivoter le robinet et le tube de replissage.
• Débrancher le connecteur (2) logé sous le capuchon caoutchouc.
  Dégager le clip (3)
• Déclipser et dévisser le raccord d'arrivée eau froide sous la chaudière.
• Extraire l'ensemble détecteur de début/filtre.

SERVICE APRÉS-VENTES

Maintenance

Composants à nettoyer :

Filtre retour chauffage

• Fermer les manettes
  a et b placées sur le return chauffage.
• Dévisser l'extrémité du raccord puis dégager le filtré pour le nettoyer.

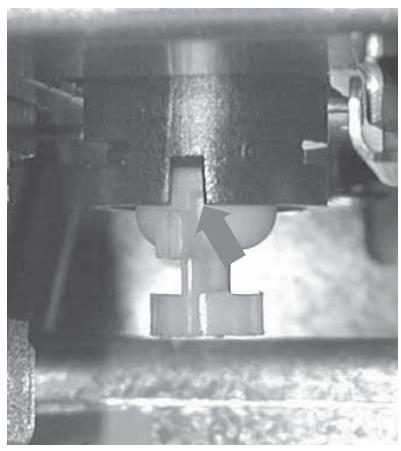

Filtre "mousseur"

(améliore le dégazage du circuit chauffage)

• Dégager le filtré mousseur placé sous la pompe. Jouer sur la flexibilité du filtré pour le passer derrière la manette retardue la manette retardée.
• Nettoyer et remetre en place en positionnant correctement l'ergot.

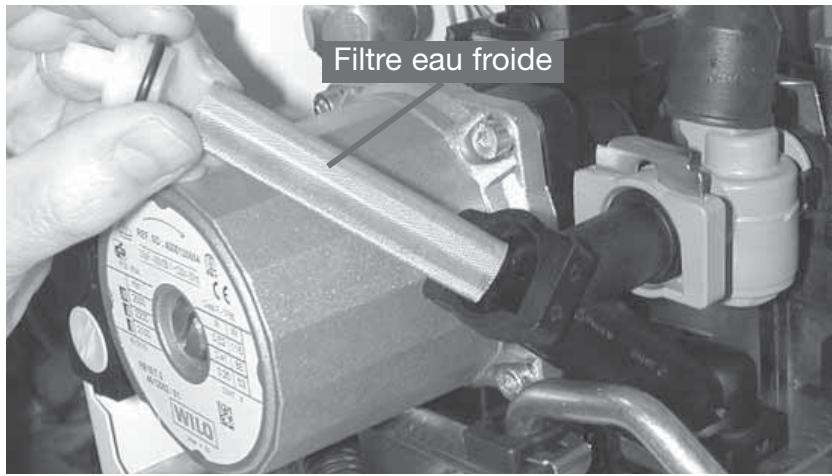

Filtre eau froide

Dégager le clip
de maintain du contrôle.
- Extraire le filtré puis

le nettoyer.

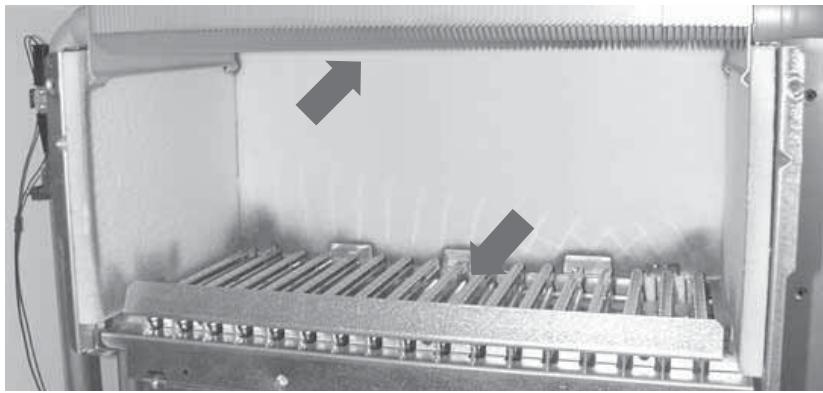

Corps de chauffe
Dévisser les vis de maintainiendu couvercle avantdu corps de chauffeet procédér au nettoyagedu brûleur et des ailettesde l'échangeur.

Vidange

Vidange du circuit chauffage

• Ouvrir le robinet de vidange prévu au point bas de l'installation.
• Faire une prise d'air en ouvrant par exemple, un purgeur de l'installation ou le robinet de vidange (r) de la chaudière.

Vidange du circuit sanitaire

• Fermer le robinet du compteur d'eau.
• Ouvrir un ou plusieurs robinets.

Vidange de

la chaudiere seule

• Fermer les manettes d'isolement (t), (u) et (w) (les manettes doivent être perpendiculars au sens d'écoulement).
  Ouvrir le robinet de vidange (r) de la chaudière.
• Ouvrir un ou plusieurs robinets deuisage d'eau chaude.

SERVICE APRÉS-VENTES

Menu SAV

Les menus décrits ci-après, accessibles à partir du thermostat d'ambiance, permettent d'analyser d'eventuels dysfonctionnements et de

modifier certains réglages
prévus en usine.
Leur utilisation est donc réservée
EXCLUSIVEMENT à l'usage des S.A.V.

Accès aux menus données

• Raccorder le connecteur (A page 44) de la chaudière sur le thermostat d'ambiance
  Appuyer 5 secondes sur MENU pour faire apparaitre le menu suivant :
  MENUSTSTALLATEUR
  MENUSAV
  HISTORIQUE DEFAULTS
  DONNEES CHAUDIERE

1 - Menu "Historiques de défauts"

Utiliser les touches

pour sélectionner le menu "Historiques de défauts":

HISTORIQUE DEFAULTS DONNEES CHAUDIEREMENU INSTALLATEUR

HISTORIQUE DEFAULTS

MAR 04/02/03 10 --/--/--

L'afficheur presente le N de défaut et sa date d' apparition

2 - Menu "Données chaudière"

Utiliser les touches

pour selectionner le menu "Données chaudiere":

DONNEES CHAUDIEREMENU INSTALLEURMENUSAVHISTORIQUE DEFAULTS

PRESSION EAU
CONSIGNE RADIAT.
T° DEPART
T° RETOUR
T° EAU CHAUBE
T° BALLON
VITESSE EXTRACT.
DEBIT ECS
PHASE BRULEUR
PUISSANCE

Chaque validation par OK affiche la valeur correspondante pendant le fonctionnement de la chaudière.

EN FIN DE PARAMÉTRAGE, appuyer pendant environ 5 secondes sur pour revenir à l'affichage initial.

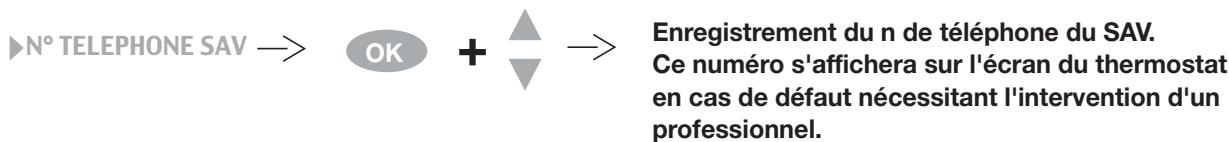

Accès au menu SAV

• Raccorder le connecteur (A page 42) de la chaudière sur le thermostat d'ambiance
  Appuyer 5 secondes sur MENU pour faire apparaitre le menu suivant :
• Sélectionner le menu S.A.V.

▶ MENU SAV

HISTORIQUE DEFAULTS DONNEES CHAUDIERE

EN FIN DE PARAMÉTRAGE, appuyer pendant environ 5 secondes sur pour revenir à l'affichage initial.

Test communication

• NE PAS raccorder le connecteur de la chaudière sur le thermostat d'ambiance
  Appuyer 5 secondes sur MENU pour faire apparaître le menu : > SIGNAL RADIO

Le thermostat d'ambiance lance alors des signaux toutes les 10 secondes. L'affichage successif des numérores 1, 2, 3, 4 ... signifie que les signaux passent normalement.

Sécurités de fonctionnement

Sécurité de surchauffe
Si un incident entraîne l'arrêt de la chaudière par action de la sécurité (thermostat bilame à réarmement

manuel), le code 05 apparait sur l'afficheur de la chaudiere e lumineux du d'ambiance d

Dans ce cas, appuyer sur OK puis suivre les indications portées sur l'afficheur du thermostat d'ambiance.

Chaudières type C : Sécurité de refoulement cheminée

S'il se produit une obstruction, même partielle, du conduit de cheminée, le système de sécurité, constitué par un thermostat bilame à réarment automatique,

place en haut du coupe tirage de la chaudiere

provoque l'arrêt de l'appareil : dans ce cas le code 02 apparait dans l'afficheur et levoyant du thermostat d'ambiance clignote.

La chaudiere se remet automatiquement en fonctionnement au bout de 15 minutes.

Cet affichage signifie que le défaut de refoulement de cheminée p. Levoyant lumi thermostat d'aclinnote.

Dans ce cas, appuyer sur OK puis suivre les indications portées sur l'afficheur du thermostat d'ambiance.

Important : il est interdit de mettre hors service la sécurité de refoulement cheminée. Toute intervention sur le système de sécurité devra se faire par un technicien qualifié et à l'aide des pieces de rechange que Saunier Duval Eau Chaude Chauffage tient à votre disposition.

Chaudières type F : Sécurité sur le début d'air Si un defaulted est détecté au niveau de l' Extraction ou de l'aspiration de l'air, le système de sécurité interrupt le fonctionnement de la chaudière, le code ,

défaut 02
clignote sur
l'afficheur de la
chaudiere et le
voyant lumineux
d'ambiance clig

Dans ce cas, appuyer sur OK puis suivre les indications portées sur l'afficheur du thermostat d'ambiance.

En cas de coupure
de courant
La chaudière cette de
fonctionner. Le thermostat
d'ambiance passé en défaut
radio. Dès que l'alimentation
electrique est rétable, la
chaudière se remet
automatiquement en service.

Défaut d'allumage
En cas d'anomalie
d'allumage, l'afficheur de la chaudière présente le code 01 ou 04 et levoyant lumineux du thermostat d'ambiance clignote. Dans ce cas, appuyer sur OK puis suivres indications portées sur l'afficheur du thermostat d'ambiance.

Toutes les fois où l'afficheur du thermostat d'ambiance presente un pictogramme défaut :

valider par OK puis suivre les indications portées sur l'afficheur du thermostat d'ambiance.

Remarque :

En cas d'anomalie,
l'afficheur de la chaudière
presente toujours un code
défaut clignotant. Quel qu'il
soit, un simple appui sur une
des touches du tableau de
bord permet d'afficher
pendant quelques secondes
la pression existante dans
l'installation.

Important :

Une installation de chauffage central ne peut pas fonctionner correctement si elle n'est pas replie d'eau et bien débarrassée de l'air contenu à l'origine. Si ces conditions ne sont pas remplies, du bruit dû à l'ébullition de l'eau dans la chaudière et du bruit de chute d'eau dans les radiateurs poursaient apparaitre.

Remplissage de l'installation

Si la pression lue sur
l'afficheur de la chaudière est
inferieure à 1 bar ou

si le code 21
apparrait ou
encore si
l'afficheur du
thermostat
d'ambiance
presente une
goutte d'eau

Il est nécessaire de procéder au replissage de l'installation.

Pour cela :

• Ouvrir le robinet de replissage

(t) placé sous la chaudière jusqu'à ce que l'afficheur indique une pression entre et 2 bars.

1.5 bar

Présence d'air

Dans les canalisations:
Purger l'air contenu
Dans les radiateurs
et réajuster la pression.
Si les apports deviennent trop fréquents, avertir le service après-vente car il peut s'agir:

• de fuites légères
  sur l'installation
  et dont il faudrait
  rechercher l'origine;
• d'une corrosion
  du circuit de chauffage
  auquel il faudrait.Remédier
  par un traitement approprié
  de l'eau du circuit.

Saunier Duval

Saunier Duval Eau Chaude Chauffage France

"Le Technipole" - 8, av. Pablo-Picasso - 94132 Fontenay-sous-BoisCEDex
Téléphone: 01 49 74 11 11 - Télécopie: 01 48 76 89 32 - Site: www.saunierduval.fr
