Marque	SAUNIER DUVAL
Modèle	VESUVIUS SD 2.10 V
Catégorie	Chaudière gaz instantanée
Type	Chauffe-bain instantané
Puissance	8,7 à 17,4 kW (variable)
Alimentation gaz	Gaz naturel, butane ou propane (selon modèle)
Raccordement gaz	Non spécifié
Raccordement eau	Non spécifié
Température eau chaude	Réglable via correcteur de température
Sécurité	Thermocouple, sécurité de débordement (modèle V)
Allumage	Piézo-électrique
Veilleuse	Oui, avec sécurité par thermocouple
Échangeur	Cuivre brasé et plombé
Brûleur	Acier inoxydable, flamme bleue autostabilisée
Évacuation	Raccordement à ventilation mécanique contrôlée (VMC)
Débit d'eau min.	Non spécifié
Entretien	Vérification périodique par un spécialiste recommandée
Réparabilité	Pièces détachées disponibles (thermocouple, brûleur, etc.)
Informations générales	Notice d'utilisation disponible en téléchargement gratuit

FOIRE AUX QUESTIONS - VESUVIUS SD 2.10 V SAUNIER DUVAL

Comment allumer le chauffe-bain VESUVIUS SD 2.10 V ?

Tournez la manette (3 fig.5) pour amener la flamme rouge en face du repère. Appuyez à fond sur le bouton, relâchez, puis appuyez sur l'allumeur piézo-électrique. Attendez 15 secondes, puis appuyez à nouveau sur le bouton.

Que faire si l'appareil ne reste pas allumé ?

Vérifiez que la ventilation mécanique fonctionne correctement. Si le problème persiste, faites appel à un spécialiste pour contrôler l'installation.

Quel type de gaz utiliser ?

Selon le modèle, il peut fonctionner au gaz naturel, au butane ou au propane. Vérifiez l'étiquette sur l'appareil ou la notice.

Comment régler la température de l'eau chaude ?

Utilisez le correcteur de température présent sur l'appareil (manette). Il permet d'adapter la température à votre besoin.

L'appareil s'éteint pendant l'utilisation, que faire ?

Cela peut être dû à une défaillance de la ventilation mécanique. Vérifiez l'extracteur et l'alimentation électrique. Contactez un professionnel si nécessaire.

Quel entretien est nécessaire ?

Un entretien annuel par un professionnel est recommandé. Nettoyez les grilles de ventilation et vérifiez le bon fonctionnement de la veilleuse.

Puis-je utiliser du gaz butane avec deux bouteilles ?

Oui, pour le modèle 2.10, il faut deux bouteilles débitant en même temps sur un détendeur d'au moins 1,7 kg/h.

Comment remplacer la veilleuse ?

Le remplacement de la veilleuse doit être effectué par un spécialiste. Contactez un technicien agréé.

Où trouver les pièces détachées ?

Les pièces détachées (thermocouple, brûleur, etc.) sont disponibles chez les revendeurs agréés Saunier Duval ou en ligne.

La notice est-elle disponible en français ?

Oui, la notice d'utilisation en français est disponible gratuitement en téléchargement sur notre site.

MODE D'EMPLOI VESUVIUS SD 2.10 V SAUNIER DUVAL

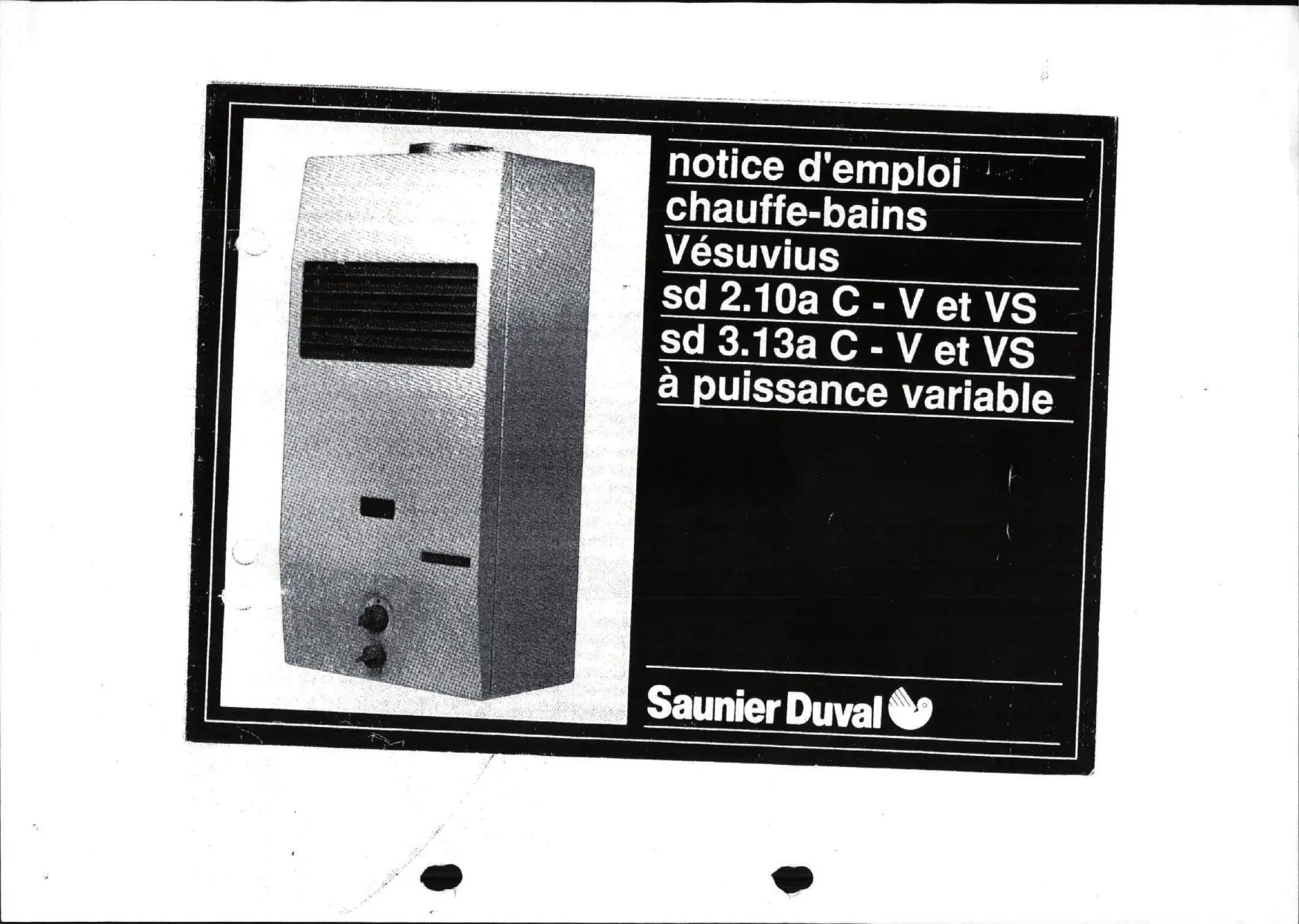

Les Vésuvius sd 2.10a C. PV, sd 2.10a V. PV et sd 2.10a VS. PV 8,7 à 17,4 kW.

Les Vésuvius sd 3.13a C, sd 3.13a V et sd 3.13a VS 11,1 à 22,7 kW.

La puissance variable permet, quel que soit le débit puisé, de disposer d'eau chaude instantanée à température sensiblement constante et ceci dans la limite de la puissance maximale de l'appareil.

Selon le modèle choisi, voir chauffe-bain 2.10a ou 3.13a est équipé pour fonctionner soit au gaz naturel, soit au butane ou propane, soit à l'air propané ou butané.

Important: dans le cas d'alimentation en butane, il est nécessaire de prévoir deux bouteilles débitant en même temps sur le

même déteendeur dont le débit sera au minimum de 1,7 kg/h pour les d 2.10a C. PV et au minimum de 2,2 kg/h pour les d 3.13a. CV et VS.

Modèles C: doivent être raccordés à un conduit d'évacuation des gaz brûlés à tirage naturel.

Modèles V: doit être raccordés sur une installation de ventilation mécanique contrôle et sont équipés d'un dispositif de sécurité individuel de débordement.

Modèle VS: doivent être raccordés sur une installation de ventilation mécanique contrôle et sont équipés d'un dispositif de sécurité individuel de débordement.

Ce dispositif commande l'arrêt du chauffe-eau en cas de défaillance de l'extracteur ou de coupure électrique du réseau.

Par conséquent, si l'appareil s'éteint sans raison apparente et refuse de rester allumé après un essai de puissance d'eau chaude, il convient de faire vérifier, par un spécialiste,

le fonctionnement de l'installation de ventilation mécanique.

• un corps de chauffe avec échangeur ailettes et chambre de combustion en cuivre brasé puis plombé au bain,
• un coude de tirage incorporé en acier traité avec buse d'évacuation des gaz brûlés,
• un brûleur, à flamme bleue autostabilisée, en acier inoxydable,
• un mécanisme asservissant le débit de gaz au débit d'eau,
• un correcteur de température,
• un dispositif piezo-électrique d'allumage de la veilleuse,
• une veilleuse d'allumage avec sécurité par thermocouple,
• un dispositif de sécurité de débordement (type V uniquement),
• un boîtier permettant le raccordement à la sécurité collective (type VS uniquement).

Mise en MARCHE

• Tourner la manette (3 fig.5) afin d'amener la flamme rouge (a) en face du repère (b) de la façade (fig.1). Appuyer à fond sur le bouton (c) et relâcher : le bouton reste à demi enfoncé. Cette position intermédiaire permet à l'air contenu

Dans les canalisations de s'échapper mais interdit l'alimentation du brûleur (fig.2). Appuyer sur l'allumeur piezo-électrique (8 fig.5), la veilleuse s'allume ; attendre environ 15 secondes afin de permettre l'échauffement du thermocouple de sécurité.

Appuyer une nouvelle fois sur le bouton, et laisser celui-ci revenir en arrière.

L'appareil est alors prêt à fonctionner et commande la production d'eau chaude des instants ou vous ouvrez un robinet deuisage (fig. 3).
