MODE D'EMPLOI OPALIA C11 PV SRC SAUNIER DUVAL
Notice d'emploi et manuel d'installation
Opalia
| Opalia C 8 |
| Opalia C 11 PF SRC |
| Opalia C 11 PV SRC |
| Opalia C 11 PF VS |
| Opalia C 11 PV VS |
| Opalia C 11 PV V |
| Opalia C 14 PV SRC |
| Opalia C 14 PV VS |
| Opalia C 14 PV V |
Table des matières
1 Généralités 2 2 Conservation des documents. 2 3 Sécurité 3 3.1 Que faire si vous sentez une odeur de gaz 3 3.2 Consignes de sécurité et prescriptions 3 4 Garantie constructeur / Responsabilité 4 5 Utilisation prévue de l'appareil 5 6 Entretien courant 5 7 Recyclage 5 8 Utilisation de l'appareil 6 8.1Vue d'ensemble 6 8.2 Mise en fonctionnement 6 8.3 Reglage de la tempereature de I'eau 7 9 Mise hors fonctionnement 7 10 Protection contre le gel 7 11 Maintenance/ServiceAprès-Vente 8
1 Généralités
Le chauffe-eau instantané à gaz Opalia permet d'alimenter en eau chaude un ou plusieurs points d'utilisation, tels que par exemple : évier, lavabo, douche. L'appareil est prêt à être raccordé aux conduites d'eau et de gaz et à l'installation d'évacuation des fumées.
Le chauffe-eau instantané à gaz Opalia C est de type atmosphérique, c'est-à-dire que l'air du local où est installé l'appareil sert à la combustion du gaz au brûleur. Il est donc important que l'installation soit réalisée dans le respect des normes en vigueur, notamment en matière d'aération du local.
Le modèle PF est à puissance fixe.
Le modèle PV est à puissance variable.
Le modèle SRC doit être raccordé à un conduit d'évacuation des fumées à tirage naturel (cheminée). Il est équipé d'un dispositif de sécurité de refoulement cheminée qui coupe l'arrivée du gaz au brûleur en cas d'encombrement du conduit d'évacuation des gaz brûlés.
Le modèle V doit être raccordé sur une installation à Ventilation Mecanique Contrôlée (VMC). Il est équipé en usine d'un dispositif de sécurité qui provoque l'arrêt de l'appareil en cas d'anomalie.
Le modèle VS doit être raccordé sur une installation à Ventilation Mecanique Contrôlée asservie à une sécurité collective.
L'appareil est équipé d'une sécurité de surchauffe qui interrompt le fonctionnement de l'appareil en cas de température élevée du corps de chauffe.
Selon la qualité de l'eau, nous vous conseillons un détartrage périodique du corps de chauffe de l'appareil par un professionnel qualifié ou le Service APRÈS-Vente SAUNIER DUVAL.
L'installation et la première mise en fonctionnement de l'appareil doivent être effectuées par un professionnel qualifié uniquement. Ce dernier est responsable de la conformité de l'installation et de la mise en fonctionnement selon la réglementation en vigueur.
Il convient également de faire appel à un professionnel qualifié pour l'entretien et les réparations de l'appareil ainsi que pour tout réglage concernant le gaz.
Différents accessoires ont été spécialement développés par Saunier Duval pour votre appareil en fonction des caractéristiques particulières de votre installation.
Pour obtenir une liste détaillée, n'hésitez pas à consulter votre revendeur habituel ou le site www.saunierduval.fr.
2 Conservation des documents
- Veuillez conserver ce manuel ainsi que tous les documents qui l'accompagnent à portée de main afin de pouvoir les consulter en cas de nécessité.
Nous déclinons toute responsabilité en cas de dommages occasionnés par la non-observation des instructions du présent manuel.
3.1 Que faire si vous sentez une odeur de gaz
- Ne pas allumer ni éteindre la lumière.
- Ne pas actionner d'interrupteur électrique.
- Ne pas utiliser le téléphone dans la zone à risque.
- Ne pas allumer de flamme vive (par exemple, un briquet ou une allumette).
- Ne pas fumer.
- Fermer le robinet de gaz. Ouvrir portes et fenêtres.
- Avertir les autres occupants de l'habitation.
- Informer la compagnie de gaz ou votre professionnel qualifié.
3.2 Consignes de sécurité et prescriptions
Suivez impérativement les consignes de sécurité et les prescriptions suivantes :
- N'utilisez pas et n'entreposez pas des matériaux explosifs ou facilement inflammables (par exemple, de l'essence, de la peinture, etc.) dans la pièce où se trouve l'appareil.
- Ne mettez en aucun cas hors service les dispositifs de sécurité et n'ententez aucune manipulation sur ces dispositifs sous peine d'entraîner un dysfonctionnement.
- N'apportez pas de modifications :
- aux conduites d'eau, d'air et de gaz,
- aux conduits d'évacuation des fumées.
- N'effectuez jamais vous-même d'opérations de maintenance ou de
réparation sur l'appareil.
- En cas de fuite d'eau, fermez immédiatement l'arrivée d'eau froide de l'appareil et faites réparer la fuite par votre professionnel qualifié.
- N'abîmez ou n'enlevez pas les scellés apposés sur les composants. Seuls les professionnels du Service APRÈS-Vente SAUNIER DUVAL sont autorisés à apporter des modifications aux composants scellés.
- Ne modifiez pas les conditions techniques et architecturales à proximité de l'appareil, dans la mesure où celles-ci peuvent exercer une influence sur la sécurité du fonctionnement de l'appareil.
- Ne fermez pas les aérations ni les évacuations situées dans les portes, les plafonds, les fenêtres et les murs. Ne recouvrez pas les ouvertures d'aération avec des vêtements, par exemple. Évitez d'obturer ou de réduire les ouvertures d'aération des bas de porte en posant des revêtements de sol.
- Ne gênez pas l'aération de l'air à l'appareil, surtout si vous installez des placards, des étagères ou d'autres meubles de ce genre sous l'appareil. Si vous souhaitez construire un meuble où logger l'appareil, vous devez respecter les consignes d'exécution et consulter un professionnel qualifié.
- Les ouvertures situées sur les faces extérieures et destinées à l'aménagement d'air et à l'évacuation des fumées doivent toujours rester dégagées. Veillez à ôter, par exemple, les objets utilisés pour recouvrir les ouvertures pendant des travaux effectués sur les façades extérieures.
- Ne placez pas d'appareils de ventilation ou de chauffage à air chaud utilisant
l'air à l'aide des extracteurs comme des sèche-linge ou des hottes d'évacuation dans le local où l'appareil est installé.
- Lors de la pose de fenêtres étanches, veillez en accord avec votre professionnel qualifié, à assurer un apport d'air suffisant à l'appareil.
Attention!
Nous vous recommandons d'être vigilants lors du réglage de la température de l'eau chaude : l'eau peut être très chaude à la sortie des robinets de cuisson.
- N'utilisez pas d'aérosols, de solvants, de détergents à base de chlore, de peinture, de colle, etc. à proximité de l'appareil. Dans des conditions défavorables, ces substances peuvent s'avérer corrosives même pour l'installation d'évacuation des fumées.
4 Garantie constructeur / responsabilité
Merci d'avoir choisi SAUNIER DUVAL Eau Chaude Chauffage, premier constructeur français de chauffe-eaux.
SAUNIER DUVAL Eau Chaude Chauffage France vous offre une garantie de 2 ans sur les pièces de cet appareil à compter de sa date d'installation, à condition :
qu'il soit installé par un professionnel qualifié à même de vérifier que toutes les contraintes techniques liées au raccordement de l'appareil, aux arrivées et aux évacuations ainsi qu'aux caractéristiques du local où il est monté sont respectées. qu'il soit vérifié, nettoyé et réglé par un professionnel qualifié au moins 1 fois par an, voire plus si nécessaire (conformément à la circulaire ministérielle du 09/08/78).
Nous nous engageons, en conséquence, à réparer ou à remplacer purement
et simplement les pièces reconnues défectueuses à l'origine, après retour en nos usines pour examen, la main-d'œuvre et les frais de déplacement ou de port restant à la charge de l'utilisateur.
La réparation des pièces ou leur remplacement pendant la période de garantie constructeur ne peut avoir pour effet de prolonger la durée initiale de celle-ci.
La garantie constructeur ne saurait être retenue en raison d'une mauvaise installation de l'appareil, de conditions de stockage inappropriées, ainsi qu'en cas de fonctionnement défectueux ou de déterioration résultant d'un usage anormal ou abusif, d'une insuffisance d'entretien ou d'une adaptation au gaz utilisé. Elle est conditionnée à la réalisation de l'installation en conformité avec les règles de l'art, les normes en vigueur, les instructions particulières figurant sur la notice d'utilisation (article 1792-4 Loi 78.12 du 04/01/78) ainsi qu'à la qualification technique et professionnelle des entreprises responsables des réparations ou de la maintenance ultérieures.
La garantie constructeur ne couvre pas : - les déteriorations consécutives à des modifications de la nature ou de la pression inadéquate et irrégulière de l'eau ou du gaz, de la qualité de l'eau (tels que par exemple, calcaire,entartrage,...) ou à un changement de caractéristiques de la tension électrique d'alimentation lorsqu'elle existe.
- les interventions effectuées par d'autres entreprises que celles spécialement qualifiées.
La garantie constructeur n'exclut pas le bénéfice au profit de l'acheteur de la garantie légale prévue par l'article 1641 du Code Civil.
La carte de garantie, dûment complétée par l'installateur lors de la pose de l'appareil, doit être conservée par l'utilisateur. Elle devra être présentée au technicien du Service Après-Vente en cas d'intervention sous garantie.
Par application de l'article 25 de l'arrêté du 2 août 1977 modifié, l'installateur est tenu d'établir et de vous remettre un certificat de conformité pour une installation d'appareil à gaz neuf.
5 Utilisation prévue de l'appareil
Les appareils SAUNIER DUVAL sont fabriqués conformément aux dernières évolutions techniques et aux règles de sécurité en vigueur.
Le chauffe-eau instantané à gaz est spécialement destiné à la production d'eau chaude en utilisant l'énergie du gaz. Toute autre utilisation est considérée comme inadéquate et interdite.
Le fabricant ne sera en aucun cas tenu responsable des dommages ou dégâts résultant d'une utilisation étrangère à l'objet auquel est destiné l'appareil. Tout risque est supporté intégralement par l'utilisateur.
La notion d'utilisation prévue englobe également le respect des instructions de la notice d'emploi, du manuel d'installation et de tous les documents d'accompagnement ainsi que le respect des conditions d'installation et d'entretien.
6 Entretien courant
- Nettoyez le revêtement de l'appareil à l'aide d'un chiffon mouillé à l'eau savonneuse.
- N'utilisez pas de produit abrasif ou de nettoyage car ceux-ci pourraient
abîmer le revêtement ou les pièces en plastique.
7 Recyclage
L'appareil se compose en grande partie de matériaux recyclables.
L'emballage, l'appareil ainsi que le contenu du colis ne doit pas être jeté avec les ordures ménagères mais être éliminés conformément à la réglementation en vigueur.

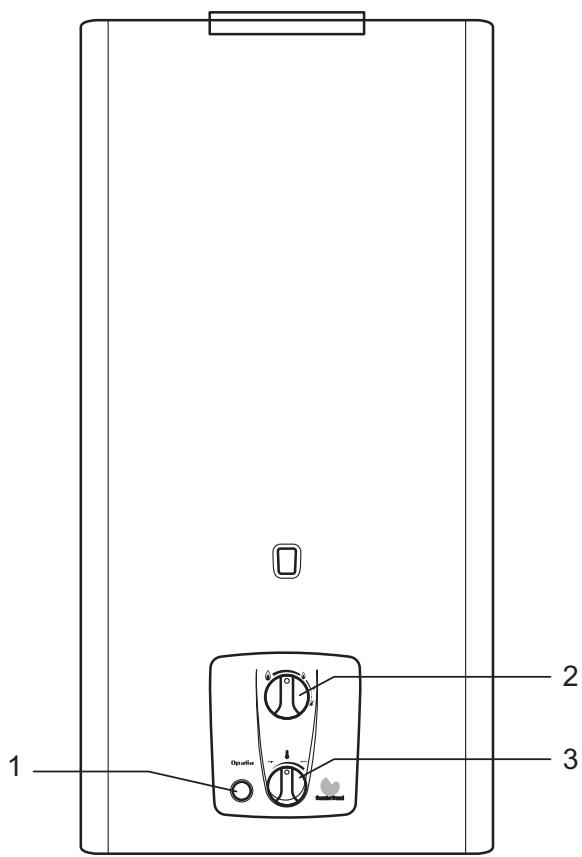

Légende
1 Allumeur piezo
2 Bouton d'allumage/Sélecteur de puissance
3 Sélecteur de température

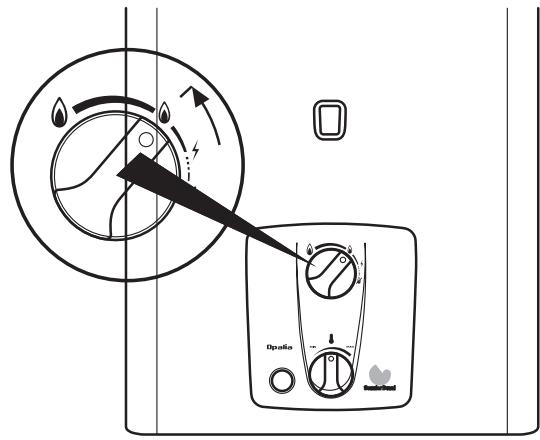

8.2 Mise en fonctionnement
- Tournez le bouton d'allumage (2) jusqu'au symbole . Appuyez à fond sur le bouton et maintenez la pression.
- Appuyez puis relâchez l'allumeur piézo (1) jusqu'à l'allumage de la veilleuse et attendez 15 secondes.
- Au bout des 15 secondes nécessaires à l'échauffement du thermocouple de sécurité, relâchez le bouton d'allumage (2). La veilleuse est allumée.
- Sélectionnez ensuite la puissance du brûleur entre et en actionnant le bouton d'allumage/sélecteur de puissance (2).
L'appareil est alors prêt à fonctionnerès l'ouverture d'un robinet deuisage.

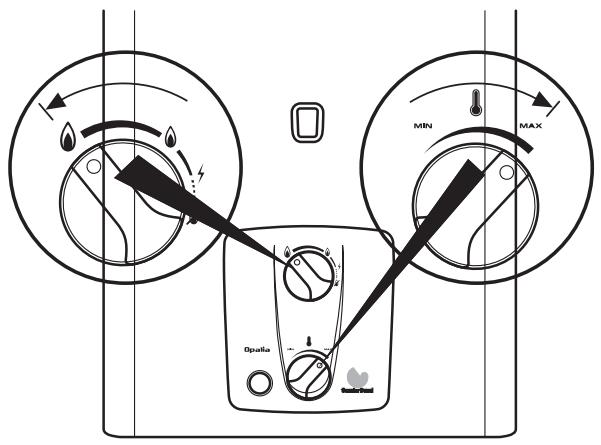

8.3 Réglage de la température de l'eau
- Actionnez le sélecteur de température (3) pour obtenir la température souhaitée : -dans le sens «max», la température augmente, -dans le sens «min», la température diminue.
En été, nous vous conseillons de réduire la température de l'eau.

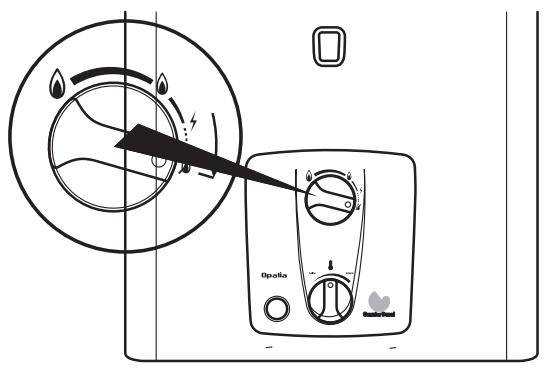

9 Mise hors fonctionnement
- Tournez le bouton d'allumage (2) jusqu'au symbole comme indiqué sur le schéma : l'appareil n'est plus alimenté en gaz.
10 Protection contre le gel
L'emplacement de montage doit être à l'abri du gel toute l'année. Si cette condition ne peut pas être respectée, prenez les mesures qui s'imposent.
En cas de risque de gel, l'appareil doit être vidangé. Procédez comme suit :
- Mettez l'appareil hors fonctionnement.
- Fermez l'arrivée de gaz.
- Fermez l'arrivée d'eau froide.

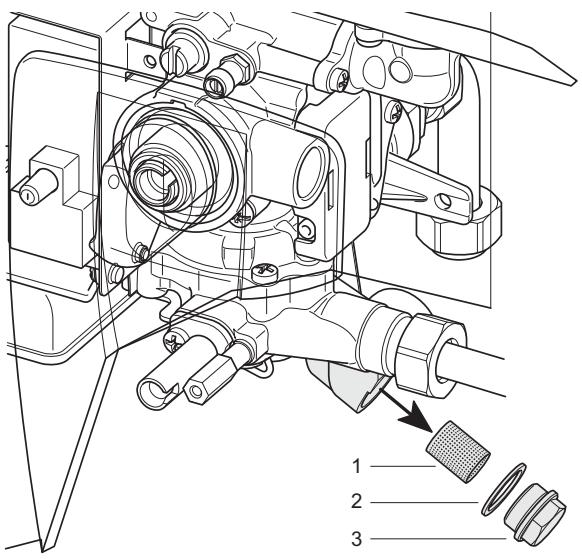

Légende
1 Filtre 2 Joint 3 Vis de vidange
- Dévissez la vis (3) à l'aide d'une clé plate.
- Enlevez le joint (2) et le contrôle (3).
- Nettoyez le contrôle (1) si nécessaire.
- Remontez le contrôle puis le joint et revissez la vis.
- Ouvrez tous les robinets d'eau chaude pour vider entièrement l'appareil et les conduits.
11 Maintenance/service après-vente
Nettoyé et bien réglé, votre appareil consommera moins et durera plus longtemps. Un entretien régulier de l'appareil et des conduits par un professionnel qualifié est indispensable au bon fonctionnement de l'installation. Il permet d'allonger la durée de vie de l'appareil, de réduire sa consommation d'énergie et ses rejets polluants.
Nous vous recommandons de conclure un contrat d'entretien avec un professionnel qualifié.
Sachez qu'un entretien insuffisant peut compromettre la sécurité de l'appareil et provoquer des dommages matériels et corporels.
La liste des Stations Techniques Agréées SAUNIER DUVAL, fournie dans la pochette documentation de votre appareil, vous permettra de faire appel à un professionnel qualifié près de chez vous régulièrement formé au dépannage de nos produits.
Table des matières
- Remarques relatives à la documentation 10 2 Description de l'appareil 10 2.1 Plaque signalétique 10 2.2 Identification CE 10 2.3 Schéma fonctionnel modèles SRC, V 11 2.4 Schéma fonctionnel modèles VS 12 3 Choix de l'emplacement 13 4 Consignes de sécurité et prescriptions 13 4.1 Consignes de sécurité 13 4.2 Décrets, normes, directives 13 5 Installation de l'appareil 15 5.1 Dimensions Opalia C8 15 5.2 Dimensions Opalia C11 16 5.3 Dimensions Opalia C14 17 5.4 Mise en place de l'appareil 18 6 Contrôle / Remise en fonctionnement 20 7 Information de l'utilisateur 20 8 Changement de gaz 20 9 Inspection et entretien 20 10 Pièces de rechange 20 11 Données techniques 21
1. Remarques relatives à la documentation
- Veuillez remettre l'ensemble des documents à l'utilisateur de l'appareil. L'utilisateur doit conserver ces documents de façon à pouvoir les consulter en cas de nécessité.
Nous déclinons toute responsabilité en cas de dommages occasionnés par la non-observation des instructions du présent manuel.
2.1 Plaque signalétique
La plaque signalétique certifie l'origine de fabrication et le pays pour lequel cet appareil est destiné.
Attention! L'appareil ne doit être utilisé qu'avec les types de gaz indiqués sur la plaque signalétique.
Les indications concernant l'état de réglage mentionnées sur la plaque signalétique et sur ce document doivent être compatibles avec les conditions d'alimentation locales.
L'identification CE indique que les appareils décrits dans ce manuel sont conformes aux directives suivantes :
- Directive relative aux appareils à gaz (90/396/CEE du Conseil de la Communauté Européenne)
- Directive relative à la compatibilité électromagnétique (89/336/CEE du Conseil de la Communauté Européenne)

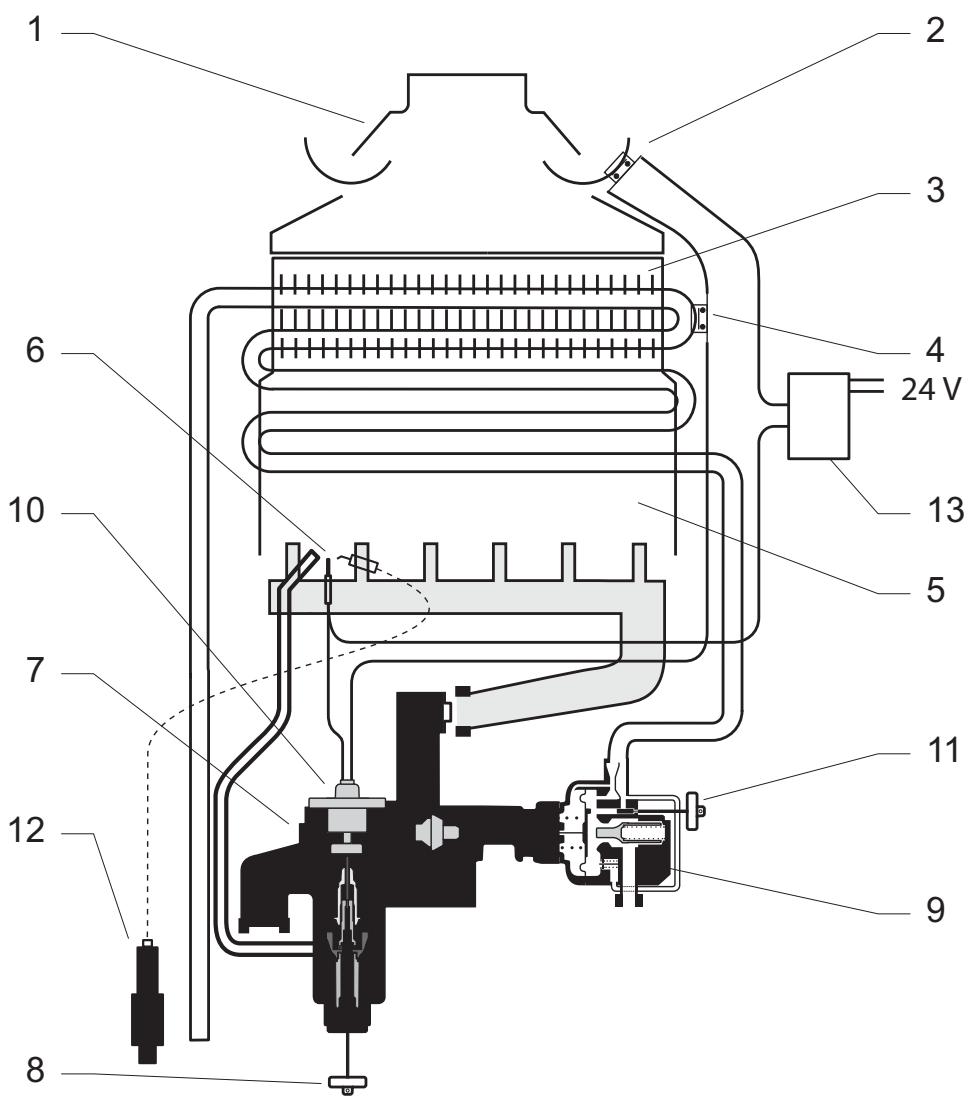

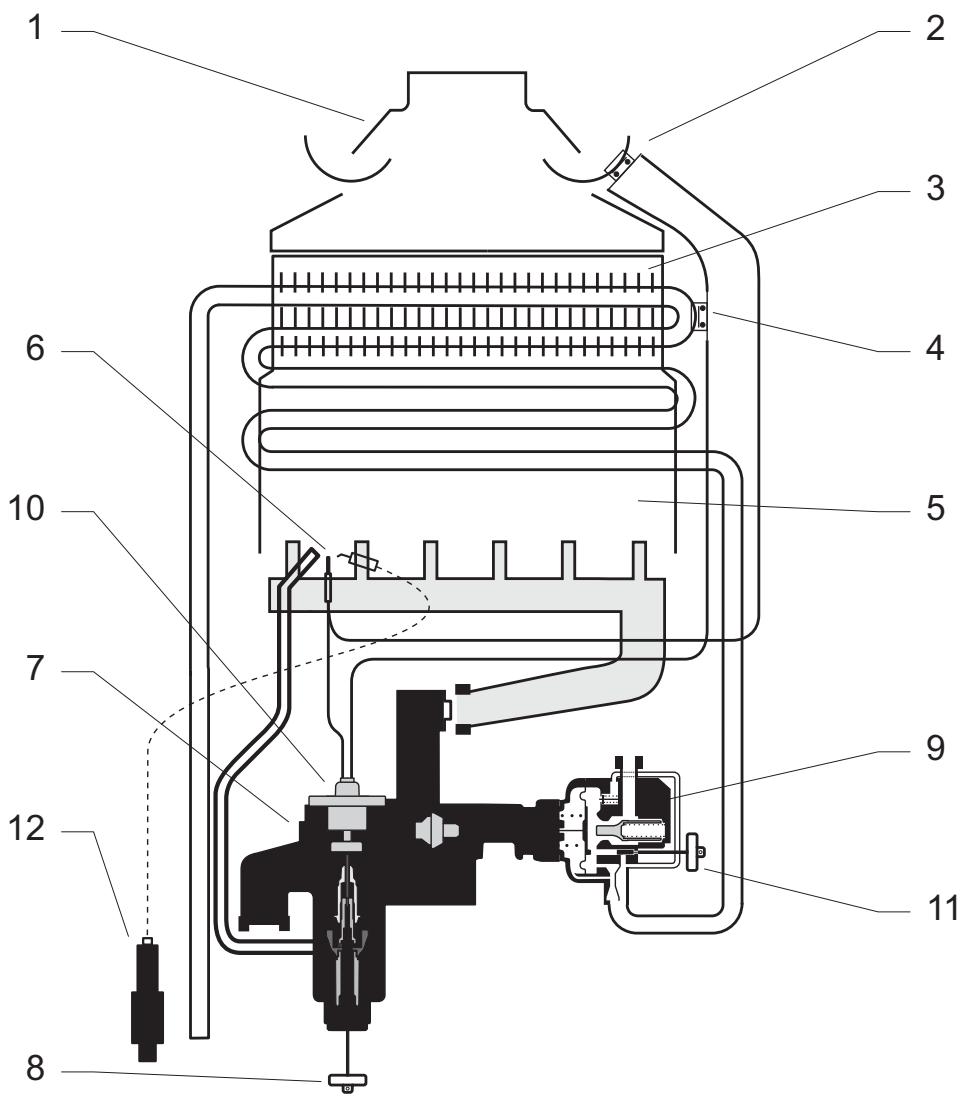

Légende
1 Coupe-tirage
7 Mécanisme gaz
2 Sécurité Refoulement Cheminée / Sécurité VMC (référence : 10006395)
Bouton d'allumage/Sélecteur de puissance
Corps de chauffe
9 Valve a eau
4 Sécurité de surchauffe
10 Embout magnétique
5 Chambre de combustion
Sélecteur de température
6 Bougie d'allumage
12 Piezo
Légende
1 Coupe-tirage 2 Sécurité VMC 3 Corps de chauffe 4 Sécurité de surchauffe 5 Chambre de combustion 6 Bougie d'allumage 7 Mécanisme gaz
8 Bouton d'allumage/Sélecteur de puissance 9 Valve à eau 10 Embout magnétique 11 Sélecteur de température 12 Piezo 13 Boîtier VMC collective 24V (référence : 10006514)
3 Choix de l'emplacement
- Le mur sur lequel est monté l'appareil doit être suffisamment solide pour supporter le poids de l'appareil à installer.
- N'installez pas l'appareil au-dessus d'un autre appareil qui pourrait l'endommager (par exemple, au-dessus d'une cuisinière susceptible de dégager de la vapeur et des graisses) ou dans une pièce fortement chargée en poussière ou dont l'atmosphère est corrosive.
- L'emplacement de montage doit être à l'abri du gel toute l'année. Si cette condition ne peut être respectée, informez l'utilisateur et conseillez-lui de prendre les mesures qui s'imposent.
- Pour permettre un entretien périodique, conservez une distance minimale de 30 mm de chaque côté de l'appareil.
- Expliquez ces exigences à l'utilisateur de l'appareil.
4.1 Consignes de sécurité
- Le dispositif de surveillance des fumées (sécurité SRC ou VMC) ne doit en aucun cas être mis hors service. Dans le cas contraire, dans des conditions de tirage défavorables prolongées, les fumées de la cheminée peuvent refluer de manière incontrôlée de la cheminée dans la pièce où l'appareil est installé.
- Lors du montage des raccordements, positionnez correctement les joints d'étanchéité afin d'éviter toute fuite de gaz et d'eau.
- Pour adapter l'appareil à un type de gaz, utiliser exclusivement les pochettes de changement de gaz
SAUNIER DUVAL prévues à cet effet et disponibles depuis l'usine.
- Si la pression du gaz à l'entrée de l'appareil se situe en dehors de la plage mentionnée, l'appareil ne doit pas être mis en fonctionnement. Si la cause du problème ne peut être identifiée ou le problème résolu, avertissez la Compagnie du gaz.
- Lors du démontage et du remontage du corps de chauffe, veillez à ne pas le déformer.
- N'utilisez jamais une brosse métallique ou une brosse dure pour nettoyer le corps de chauffe. Les endommagements conduisent à une usure prématurée de l'appareil. Assurez-vous du remontage correct des pièces de rechange en respectant leur position et leur sens initiaux.
Lors de l'installation et de la mise en fonctionnement de l'appareil, les arrêtés, directives, règles techniques, normes et dispositions ci-dessous doivent être respectés dans leur version actuellement en vigueur :
Bâtiments d'habitation :
- Arrêté du 2 Août 1977 modifié, relatif âtiments d'habitation et de leurs dépendances.
- DTU 61.1 (norme NF P 45-204):
Installations de gaz dans les locaux d'habitation.
- DTU 68.2 (norme XP P 50-411-1):
Travaux de bâtiment, exécution des installations de ventilation mécanique.
- Arrêté du 30/05/1989, relatif à la sécurité collective des installations nouvelles de ventilation mécanique contrôlées
Etablissements recevant du public (ERP) : par «établissements recevant du public», l'article R 123-2 du Code de la construction et de l'habitation désigne les «bâtiments, locaux et enceintes dans lesquels des personnes sont admises soit librement, soit moyennant une rétribution ou une participation quelconque, ou dans lesquels sont tenues des réunions ouvertes à tout venant ou sur invitation, payantes ou non».
Les textes réglementaires applicables à ces établissements sont :
- d'une part, les articles R 123-1 à R 123-55 du Code de la construction et de l'habitation (ancien décret du 31 octobre 1973);
- d'autre part, le règlement de sécurité contre les risques d'incendie et de panique dans les établissements recevant du public qui peut être, selon la nature de l'activité de l'établissement, soit le règlement issu de l'arrêté du 23 mars 1965 modifié, soit celui approuvé par l'arrêté du 25 juin 1980 modifié.

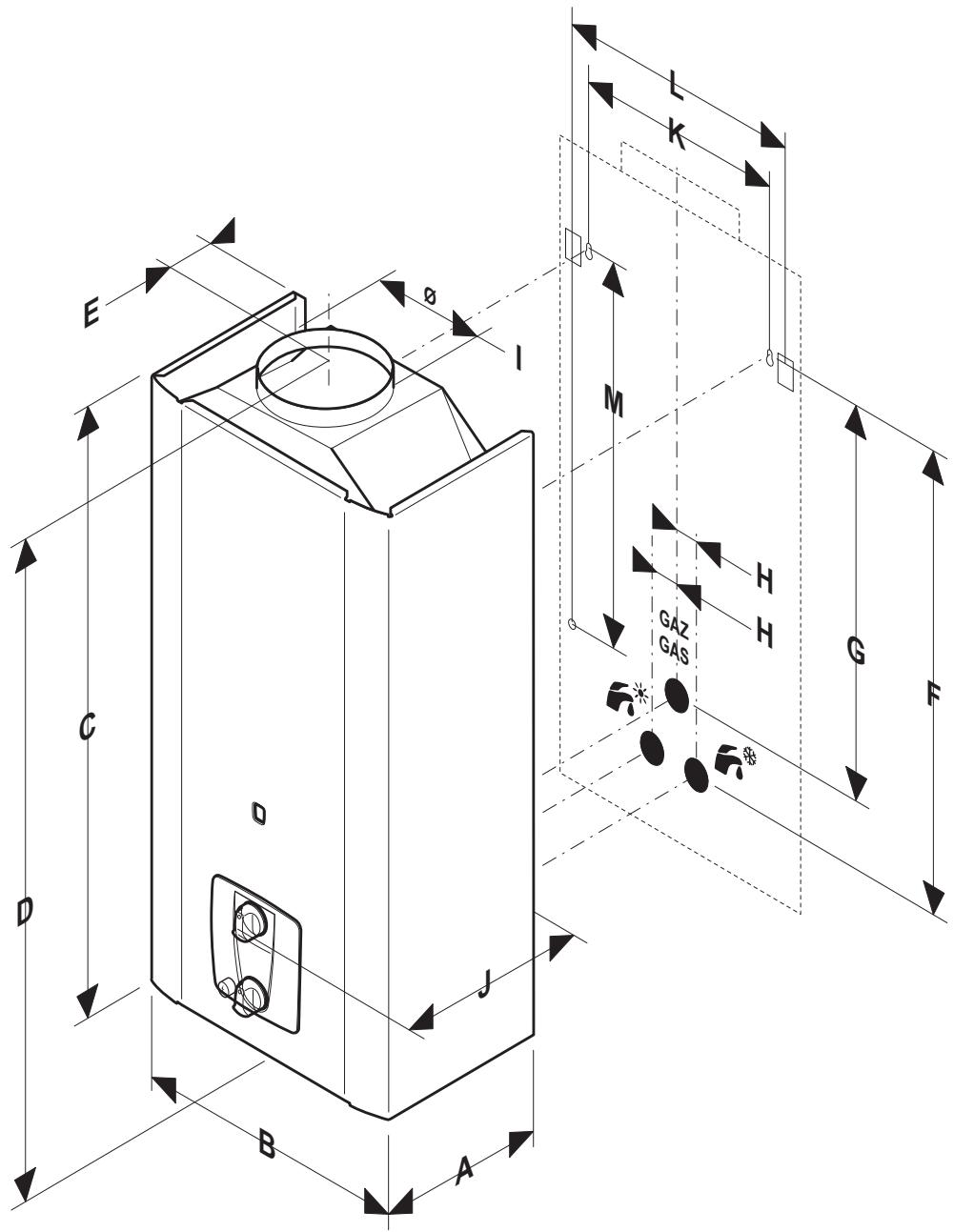

5.1 Dimensions opalia C8
| Cote | mm |
| A | 236 |
| B | 310 |
| C | 630 |
| D | 655 |
| E | 115 |
| F | 493 |
| G | 440 |
| Cote | mm |
| H | 26 |
| I | 110 |
| J | 257 |
| K | 188 |
| L | 235 |
| M | 299 |

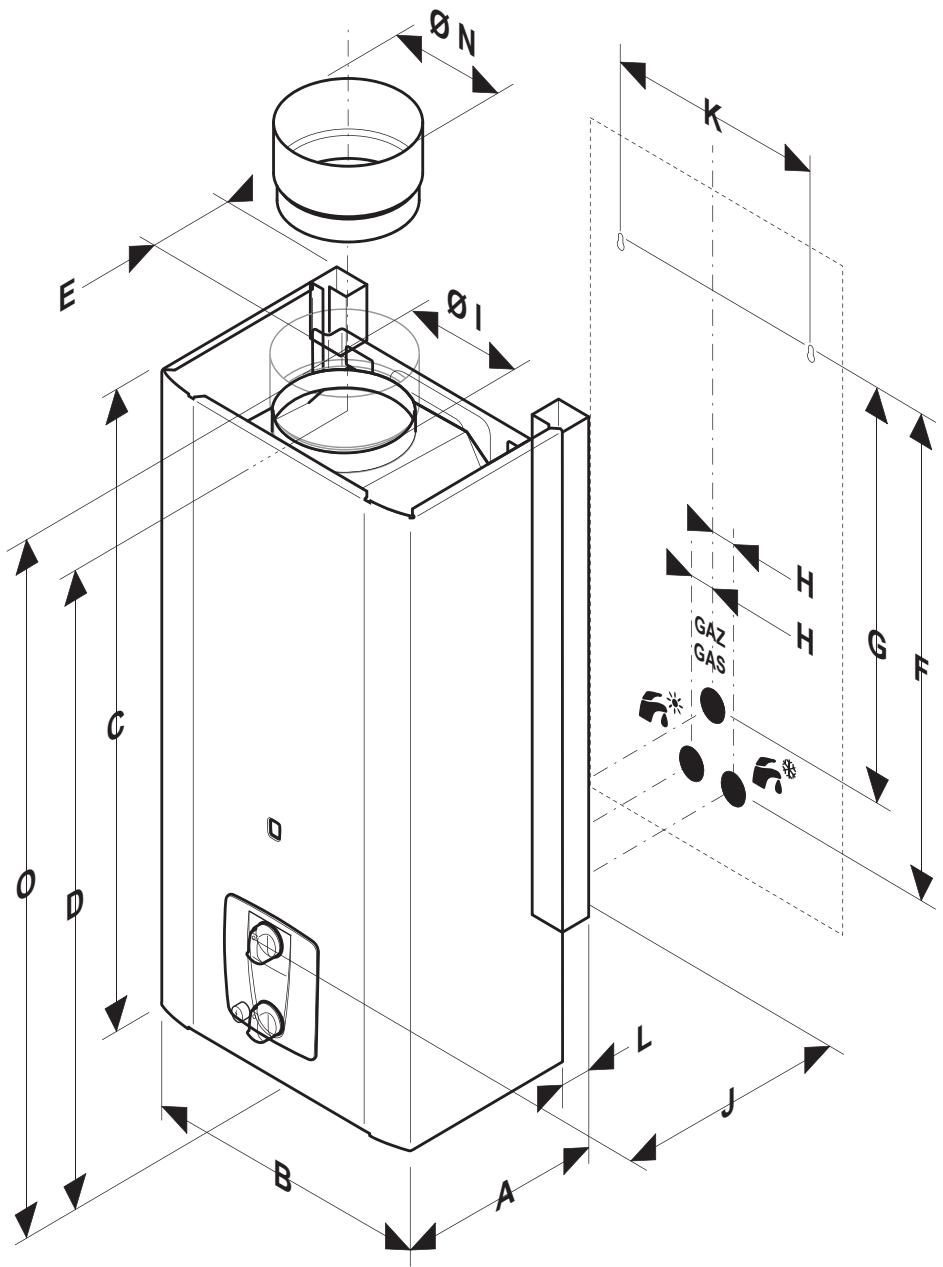

5.2 Dimensions opalia C11
| Cote | mm |
| A | 287 |
| B | 350 |
| C | 703 |
| D | 665 |
| E | 154 |
| F | 647 |
| G | 594 |
| Cote | mm |
| H | 26 |
| I | 110 |
| J | 308 |
| K | 305 |
| L | 40 |
| N | 110 |
| O | 741 |

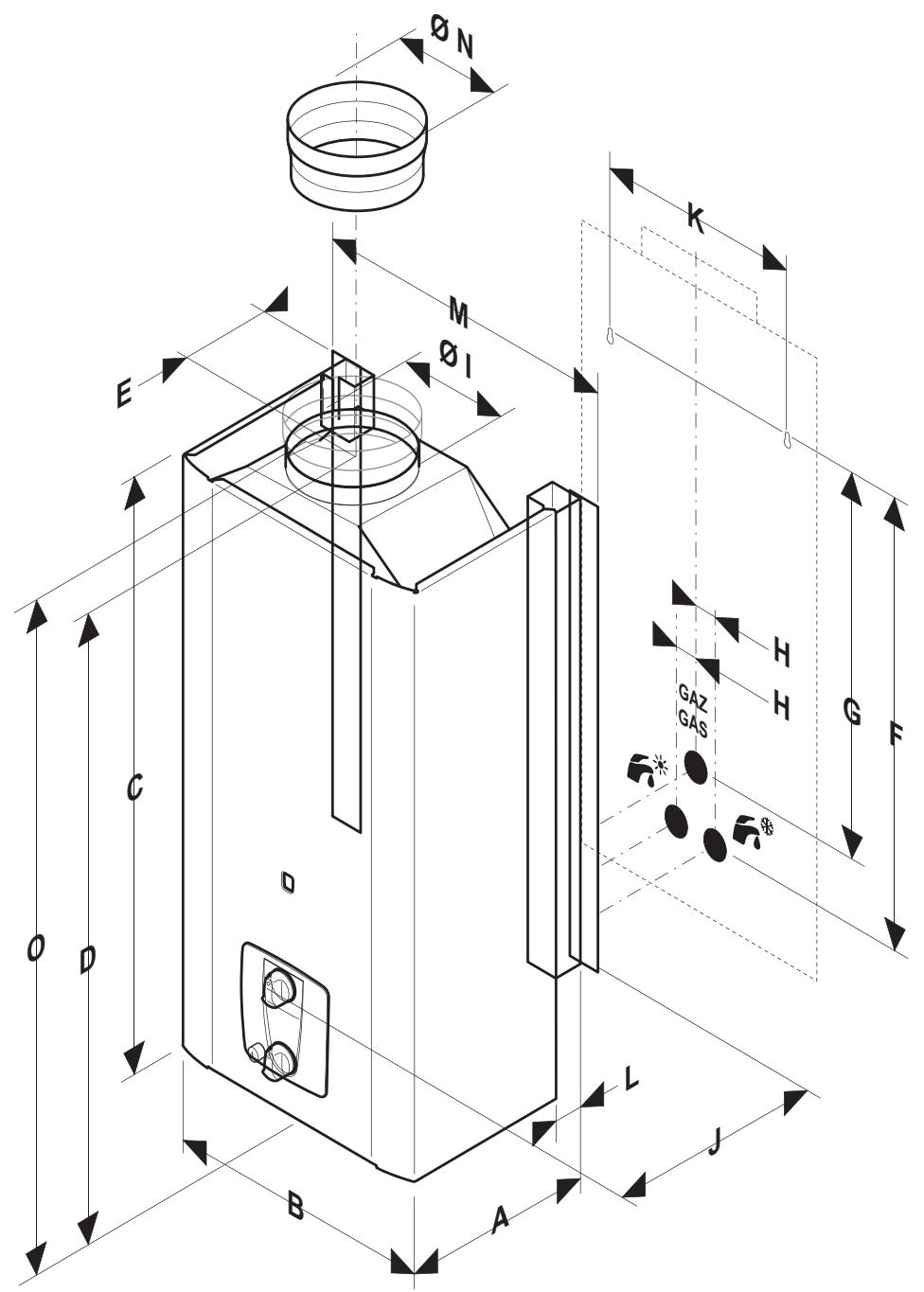

5.3 Dimensions opalia C14
| Cote | mm |
| A | 287 |
| B | 350 |
| C | 703 |
| D | 718 |
| E | 163 |
| F | 647 |
| G | 594 |
| H | 26 |
| Cote | mm |
| I | 125 |
| J | 308 |
| K | 305 |
| L | 40 |
| M | 380 |
| N | 125 |
| O | 757 |
5.4 Mise en place de l'appareil
Assurez-vous que les matériaux utilisés pour la réalisation de l'installation sont compatibles avec ceux de l'appareil.
5.4.1 Fixation au mur
- Déterminez l'emplacement de montage. Reportez-vous au chapitre «Choix de l'emplacement».
- Pour installer le chauffe-bain Opalia C14 en remplacement d'un ancien modulo Saunier Duval, utilisez les réglettes intégrées dans le cadre écarteur à l'arrière de l'appareil. Dévissez les 4 vis pour libérer les réglettes, écartez les
réglettes, puis revissez les 4 vis.
- Pour fixer l'appareil C8 au mur, utilisez les trois trous de fixation (cote d'entr'axe repères K et M sur le schéma de dimensions).
- Pour fixer les appareils C11 et C14 au mur par l'intermédiaire des trous carrés du cadre extérieur, utilisez les deux trous de fixation (cote d'entr'axe repère K sur le schéma de dimensions).
- Vissez fermement les supports de fixation à l'aide du matériel approprié.
- Placez l'appareil sur les supports de fixation.
Opalia C8

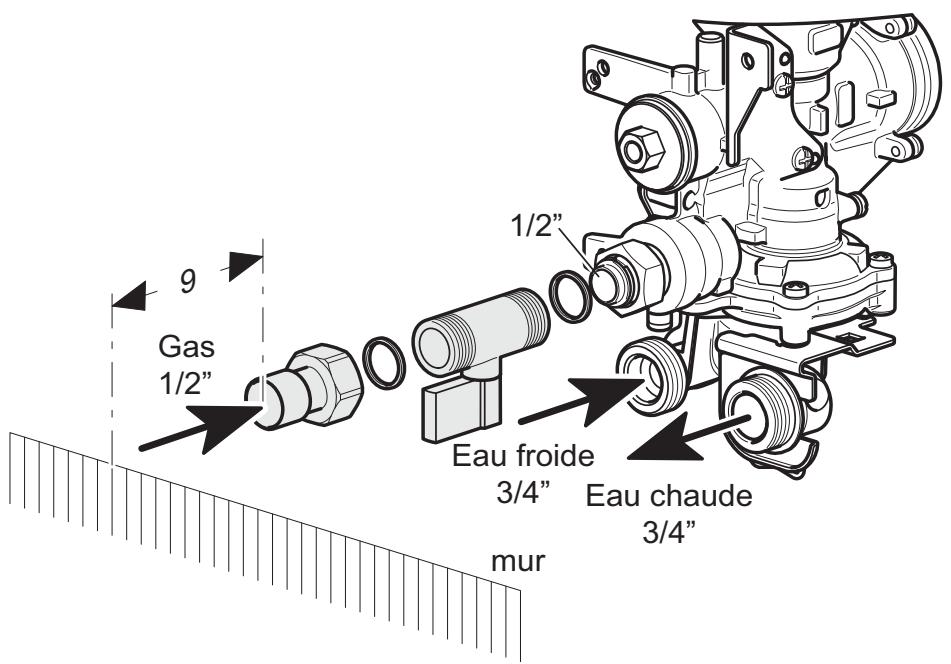

- Nettoyez les tuyaux pour chasser les limailles et autres déchets.
- Raccordez les canalisations sur les douilles eau et gaz.
- Mettez en place les joints et serrez les
raccords eau et gaz.
- Vérifiez qu'il n'y a pas de fuite. Réparez si nécessaire.
Opalia C11/C14
5.4.3 Raccordement sécurité collective (uniquement pour modèles VS)
- Raccordez les deux fils venant de la sécurité collective sur le bornier du boîtier VMC collective 24V.
5.4.4 Contrôle du bon fonctionnement de la sécurité refoulement cheminée ou sécurité VMC
Avant toute manipulation sur le conduit d'évacuation des fumées, contrôlez le bon fonctionnement de la sécurité de refoulement cheminée ou sécurité VMC.
Procédez comme suit :
- Obstruez la buse du coupe-tirage.
- Tournez le sélecteur de température à température maximale. Ouvrez un robinet d'eau chaude.
Le dispositif de sécurité s'arrête et verrouille l'appareil au bout de 2 minutes. Vous pouvez remettre l'appareil en fonctionnement après le refroidissement du dispositif de sécurité ou par action sur le bi-lame sur les appareils VMC.
(déverrouillage manuel).
Pour déverrouiller l'appareil, suivez les indications du chapitre Mise en fonctionnement du mode d'emploi.
Si le dispositif de sécurité ne verrouille pas l'appareil dans le temps imparti :
- Contactez un professionnel qualifié ou le Service APRÈS-Vente SAUNIER DUVAL.
- Mettez l'appareil hors fonctionnement.
5.4.5 Modèles asservis à une sécurité collective (VS)
Un dysfonctionnement détecté par la sécurité collective entraîne l'arrêt de tous les appareils qui y sont raccordés.
La remise en fonctionnement ne sera possible qu'après la suppression du defaulted et un délai de refroidissement d'environ 15 minutes.
5.4.6 Raccordement fumées
- Raccordez le conduit de fumée en l'emboitant dans la buse d'évacuation de l'appareil.
6 Contrôle / remise en fonctionnement
Après avoir installé l'appareil, vérifiez son bon fonctionnement :
- Mettez l'appareil en marche selon les indications du mode d'emploi et contrôlez qu'il fonctionne correctement.
- Vérifiez l'étanchéité de l'appareil (gaz et eau) et éliminez les fuites eventuelles.
- Vérifiez que l'allumage fonctionne et que les flammes du brûleur ont un aspect uniforme.
- Vérifiez que les fumées sont évacuées correctement.
- Contrôlez l'ensemble des dispositifs de commande et de sécurité, leur réglage et leur état de fonctionnement.
- L'utilisateur de l'appareil doit être informé du maniement et du fonctionnement de son appareil. Expliquez-lui le fonctionnement de l'appareil de telle façon qu'il soit familiarisé avec son utilisation. Examinez le mode d'emploi ensemble et répondez, le cas échéant, à ses questions.
- Donnez tous les manuels et documents concernant l'appareil à l'utilisateur et demandez-lui de les conserver à proximité de l'appareil.
- Présentez à l'utilisateur tout particulièrement les consignes de sécurité qu'il doit respecter.
- Rappelez à l'utilisateur l'obligation d'un entretien régulier de l'installation. Recommandez-lui de passer un contrat d'entretien avec un professionnel qualifié.
8 Changement de gaz
Pour rééquiper l'appareil et l'adapter à un
autre type de gaz, utilisez exclusivement les pochettes de changement de gaz SAUNIER DUVAL prévues à cet effet et disponibles départ usine.
9 Inspection et entretien
- Pour procéder à l'entretien de l'appareil, enlevez l'habillage de l'appareil.
- Vidangez l'appareil en suivant les instructions du chapitre «Protection contre le gel» de la notice d'emploi.
- Nettoyez aussi bien le brûleur que le corps de chauffe de l'appareil. En cas d'encrassement contenant des particules d'huile ou de graisse, nettoyez le corps de chauffe avec un détergent qui dissolve la graisse dans un bain d'eau chaude.
Attention! N'utilisez jamais une Brosse métallique ou une Brosse dure pour nettoyer le corps de chauffe.
- N'exercez qu'une faible pression avec la Brosse. Les ailettes ne doivent en aucun cas risquer d'être déformées !
- Après toute opération d'entretien, contrôlez le bon fonctionnement de l'appareil en suivant les indications du chapitre «Contrôle / Remise en fonctionnement».
10 Pièces de rechange
Pour garantir le bon fonctionnement durable de tous les organes de l'appareil et conserver l'appareil en bon état, seules des pièces de rechange d'origine SAUNIER DUVAL doivent être utilisées lors de travaux de réparation et d'entretien.
- N'utilisez que les pièces de rechange d'origine. Assurez-vous du montage correct de ces pièces en respectant leur position et leur sens initiaux.
11 Données techniques
Chauffe-eau instantané au gaz Type B11 BS, B14 BS, VMC
| Description | Unité | C 8 | C 11 PF SRC | C 11 PV SRC | C 11 PF VS | C 11 PV VS C11 PV V |
| Catégorie gaz | | II2E+3+ | I2E+ |
| Débit eau chaude nominal à température maximale | l/min | 4 | 5.5 |
| Débit eau chaude nominal à température minimale | l/min | 8 | 11 | 10 |
| Débit calorifique maximal (Qmax.) 1) | kW | 16.1 | 22.1 | 21 |
| Débit calorifique minimal (Qmin.) | kW | 8.5 | - | 9.3 | - | 9.3 |
| Puisance utile maximale (Pmax.) | kW | 14 | 19.2 | 17.7 |
| Puisance utile minimale (Pmin.) | kW | 7 | - | 7.7 | - | 7.7 |
| Plage de régulation | kW | 7 - 14 | - / 19.2 | 7.7 / 19.2 | - / 17.7 | 7.7 / 17.7 |
| Température eau chaude maximale (Δ T°) | C° | 50 |
| Température eau chaude minimale (Δ T°) | C° | 25 |
| Pression d'alimentation en eau maximale autorisée pw max. | bar | 13 |
| Pression d'alimentation en eau minimale autorisée pw min. | bar | 0.12 | - | 0.12 | - | 0.12 |
| Débit minimal d'eau chaude | l/min | 2,1 | - | 2.2 | - | 2.2 |
| Température fumées à puissance maxime | C° | 150 | 180 |
| Température fumées à puissance minimale | C° | 100 | 110 |
| Débit fumées à puissance maximale | g/s | 12.5 | 14.4 | 13.7 |
| Débit fumées à puissance minimale | g/s | 11.7 | 13.3 | 12.8 |
| Dimensions | | | | | | |
| Hauteur | mm | 655 | 703 |
| Largeur | mm | 310 | 350 |
| Profondeur (profondeur hors-tout) | mm | 236 (257) | 287(308) |
| Ø buse boîtier coupe-tirage | mm | 110 |
| Poids net | kg | 13 | 17 |
| Numéro CE | | 99BP825 | 1312BQ4135 |
1) 15° C, 1013,25 mbar, gaz sec
| Données techniques en fonction du type de gaz | Unité | C 8 | C 11 PF SRC | C 11 PV SRC | C 11 PF VS | C 11 PV VS C11 PV V |
| | | | | | |
| Gaz naturel G 20 | | | | | | |
| Débit gaz à puissance maximale | m3/h | 1.7 | 2.3 |
| Pression d'alimentation en gaz pw | mbar | 20 |
| Diamètre injecteurs brûleur | mm | 1.10 | 1.18 |
| Pression brûleur à puissance maximale | mbar | 9 | 10.9 | 10.8 |
| Diaphragme veilleuse | mm | 0,25 |
| | | | | | |
| Gaz naturel G 25 | | | | | | |
| Débit gaz à puissance maximale | m3/h | 1.77 | 2.5 |
| Pression d'alimentation en gaz pw | mbar | 25 |
| Diamètre injecteurs brûleur | mm | 1.1 | 1.18 |
| Pression brûleur à puissance maximale | mbar | 10.7 | 14.5 | 14.4 |
| Diaphragme veilleuse | mm | 0.25 |
| | | | | | |
| Gaz liquide G 30 | | | | | | |
| Débit gaz à puissance maximale | kg/h | 1,3 | 1.7 | - | - |
| Pression d'alimentation en gaz pw | mbar | 29 | - | - |
| Diamètre injecteurs brûleur | mm | 0.69 | 0.72 | - | - |
| Pression brûleur à puissance maximale | mbar | 15.8 | 24 | - | - |
| Diaphragme veilleuse | mm | 0.18 | - | - |
| | | | | | |
| Gaz liquide G 31 | | | | | | |
| Débit gaz à puissance maximale | kg/h | 1.3 | 1.7 | - | - |
| Pression d'alimentation en gaz pw | mbar | 37 | - | - |
| Diamètre injecteurs brûleur | mm | 0.69 | 0.72 | - | - |
| Pression brûleur à puissance maximale | mbar | 21.5 | 31 | - | - |
| Diaphragme veilleuse | mm | 0.18 | - | - |
Chauffe-eau instantané au gaz Type B11 BS, B14 BS, VMC
| Description | Unité | C 14 PV SRC | C 14 PV VS C14 PV V |
| Catégorie gaz | | II2E+3+ | I2E+ |
| Débit eau chaude nominal à température maximale | l/min | 7 |
| Débit eau chaude nominal à température minimale | l/min | 14 |
| Débit calorifique maximal (Qmax.) 1) | kW | 28.1 |
| Débit calorifique minimal (Qmin.) | kW | 12.2 |
| Puisance utile maximale (Pmax.) | kW | 24.4 |
| Puisance utile minimale (Pmin.) | kW | 9.8 |
| Plage de régulation | kW | 9.8 / 24.4 |
| Température eau chaude maximale (Δ T°) | C° | 50 |
| Température eau chaude minimale (Δ T°) | C° | 25 |
| Pression d'alimentation en eau maximale autorisée pw max. | bar | 13 |
| Pression d'alimentation en eau minimale autorisée pw min. | bar | 0.13 |
| Débit minimal d'eau chaude | l/min | 2.5 |
| Température fumées à puissance maximale | C° | 190 |
| Température fumées à puissance minimale | C° | 120 |
| Débit fumées à puissance maximale | g/s | 18.1 |
| Débit fumées à puissance minimale | g/s | 16.7 |
| Dimensions | |
| Hauteur | mm | 718 |
| Largeur | mm | 350 |
| Profondeur (profondeur hors-tout) | mm | 287(308) |
| Ø buse boîtier coupe-tirage | mm | 125 |
| Poids net | kg | 17 |
| Numéro CE | | 99BP825 | 1312BQ4134 |
1) 15° C, 1013,25 mbar, gaz sec
| Données techniques en fonction du type de gaz | Unité | C 14 PV SRC | C 14 PV VS C14 PV V |
| | | |
| Gaz naturel G 20 | | | |
| Débit gaz à puissance maximale | m3/h | 3 |
| Pression d'alimentation en gaz pw | mbar | 20 |
| Diamètre injecteurs brûleur | mm | 1.3 |
| Pression brûleur à puissance maximale | mbar | 8.8 |
| Diaphragme veilleuse | mm | 0.25 |
| | | |
| Gaz naturel G 25 | | | |
| Débit gaz à puissance maximale | m3/h | 3.2 |
| Pression d'alimentation en gaz pw | mbar | 25 |
| Diamètre injecteurs brûleur | mm | 1.3 |
| Pression brûleur à puissance maximale | mbar | 13.7 |
| Diaphragme veilleuse | mm | 0.25 |
| | | |
| Gaz liquide G 30 | | | |
| Débit gaz à puissance maximale | kg/h | 2.2 | - |
| Pression d'alimentation en gaz pw | mbar | 29 | - |
| Diamètre injecteurs brûleur | mm | 0.76 | - |
| Pression brûleur à puissance maximale | mbar | 21.1 | - |
| Diaphragme veilleuse | mm | 0.18 | - |
| | | |
| Gaz liquide G 31 | | | |
| Débit gaz à puissance maximale | kg/h | 2.2 | - |
| Pression d'alimentation en gaz pw | mbar | 37 | - |
| Diamètre injecteurs brûleur | mm | 0.76 | - |
| Pression brûleur à puissance maximale | mbar | 28.3 | - |
| Diaphragme veilleuse | mm | 0.18 | - |
