MODE D'EMPLOI ULTIMAX CONCORD

Instructions de Montage et Mode d'Emploi

Instructions de Montage et Mode d'Emploi

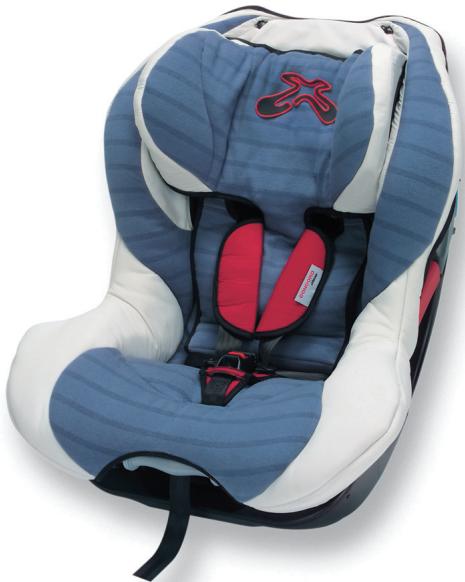

Utilisation du siège auto pour enfants ULTIMAX. Pour la sécurité de votre enfant, vous avez choisi le siège CONCORD ULTIMAX. La fabrication de ce produit fait l’objet d’un contrôle méticuleux de la qualité. Ses caractéristiques optimales de sécurité ne peuvent toutefois être efficaces que s’il est utilisé conformément aux règles prescrites. Veillez par conséquent respecter scrupuleusement les directives d’installation et d’utilisation. L’ULTIMAX est adapté aux enfants de la naissance à 18 kg, soit environ 4 ans. Ce siège peut être installé à n’importe quel endroit du véhicule doté d’une ceinture à trois points. En nous basant sur les statistiques afférentes aux accidents, nous vous recommandons de le placer derrière le siège du passager. Ce siège auto se compose de trois éléments : coque d’assise (A), base (B) et cale de maintien (C). Le siège peut en outre être placé sur quatre positions face à la route et sur une position dos à la route. La coque d’assise ne peut être enlevée quand l’enfant est installé dans le siège. Sommaire.

1. Installation dos à la route

(de la naissance à 13 kg).

2. Installation face à la route

3. Attacher l’enfant.

4. Réglage du reposetête/

ajustage du siège en fonction de la taille de l’enfant.

5. Détacher le siège et

6. Enlever la housse/le renfort

de maintien du bassin.

7. Directives d’entretien.

8. Conseils importants.

9. Dispositions de la garantie.

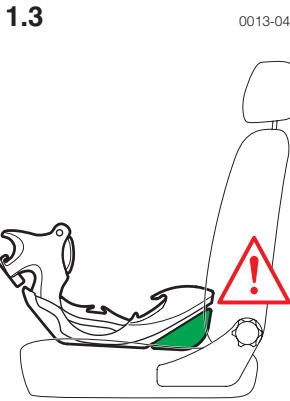

1. Installation dos à la route (de la naissance à 13 kg)

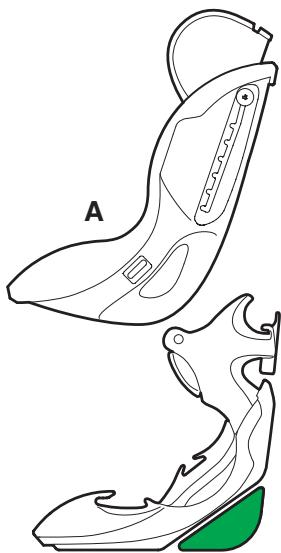

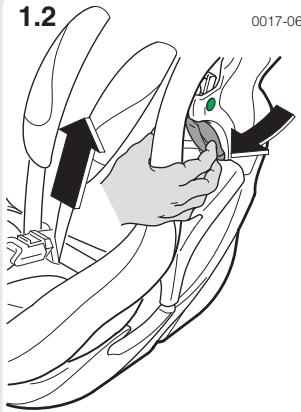

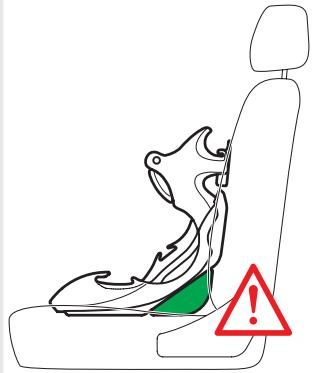

A IR BAG Attention! Ne pas installer sur des sièges équipés d’airbags. Danger de mort! Tournez la poignée située à l’avant de la coque d’assise vers le haut (1) et poussez en même temps cette dernière pour l’amener en position verticale (2). Tenez la coque d’assise à droite et à gauche avec vos pouces et aidez-vous de vos autres doigts pour tirer jusqu’au bout sur la poignée grise en direction de la flèche. Maintenez la poignée tirée et soulevez la coque d’assise vers le haut jusqu’à ce que l’élément vert apparaisse au-dessus du dispositif d’enclenchement. Lâchez la poignée et retirez la coque d’assise. Installez la base sur le siège du véhicule comme l’indique l’illustration. Placez la cale de maintien (vert) dans la position indiquée. 0153-02

1. Installation dos à la route (de la naissance à 13 kg)

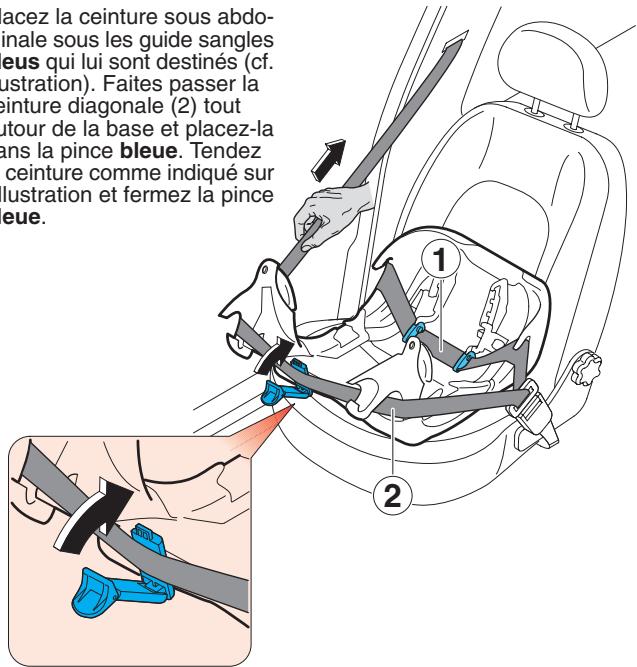

0028-05 Placez la ceinture sous abdominale sous les guide sangles bleus qui lui sont destinés (cf. illustration). Faites passer la ceinture diagonale (2) tout autour de la base et placez-la dans la pince bleue. Tendez la ceinture comme indiqué sur l’illustration et fermez la pince bleue.

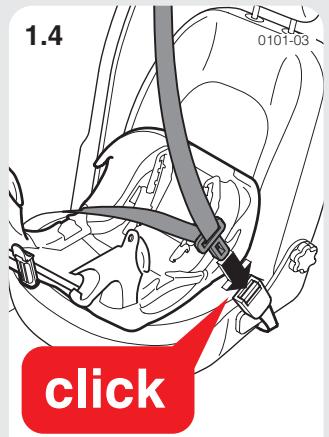

click Faites passer la ceinture de sécurité du véhicule sur la base du siège auto et enclenchez la.

1. Installation dos à la route (de la naissance à 13 kg)

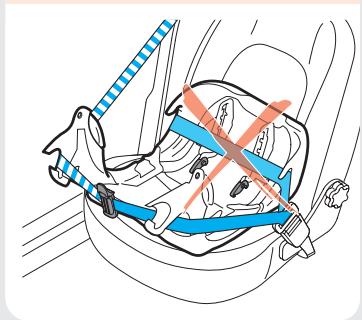

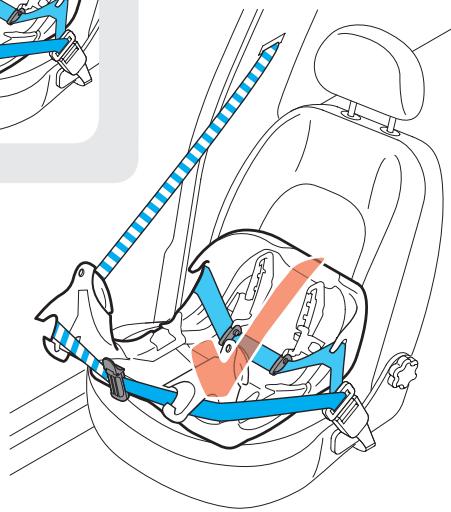

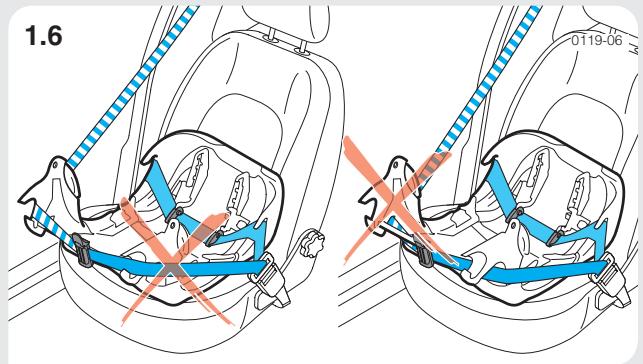

0154-01 0118-04 Ajustage de la ceinture quand la base est installée correctement. Ceinture mal ajustée!

1. Installation dos à la route (de la naissance à 13 kg)

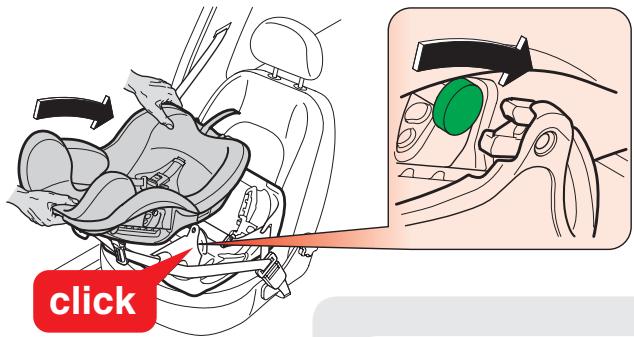

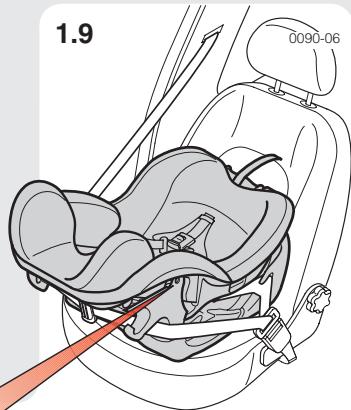

0090-06 click Tenez la coque d’assise comme l’indique l’illustration et posez-la sur la base. Poussez la coque d’assise vers le bas en appuyant dessus jusqu’à ce qu’elle s’enclenche en produisant un déclic audible. Veillez toujours à ce qu’un point vert soit bien visible par l’ouver-ture située de chaque côté de la coque d’assise quand celle-ci est installée. Ce point vert indique qu’elle a été placée correctement. Dos à la route, le siège doit exclusivement être utilisé en position verticale ! Si le poids de l’enfant excède 8 kg, veuillez retirer le renfort de maintien du bassin installé en série, voir chapitre 6.5. Pour démonter le siège, procéder dans le sens inverse. 0156-03

2. Installation face à la route (de 9 à 18 kg).

Attention ! Le siège ne doit être installé face à la route qu’à partir d’un poids de 9 kg et sans protecteur de bassin, voir chapitre

6.5 !

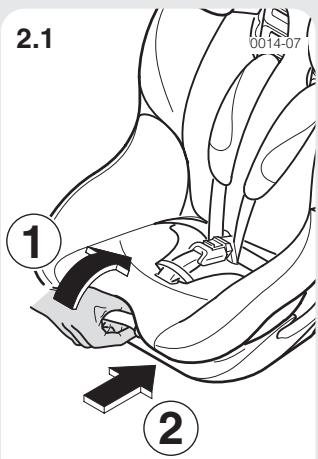

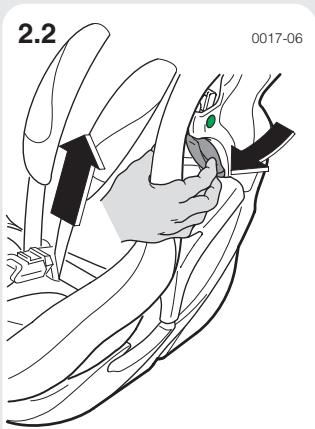

Tournez la poignée située à l’avant de la coque d’assise vers le haut (1) et poussez en même temps cette dernière pour la mettre en position verticale (2). Tenez la coque d’assise à droite et à gauche avec vos pouces et aidez-vous de vos autres doigts pour tirer jusqu’au bout sur la poignée grise en direction de la flèche. Maintenez la poignée tirée et soulevez la coque d’assise vers le haut jusqu’à ce que l’élément vert apparaisse au-dessus du dispositif d’enclenchement. Lâchez la poignée et retirez la coque d’assise. Installez la base sur le siège du véhicule comme l’indique l’illustration. Placez la cale de maintien (vert) dans la position indiquée. 0157-02

2. Installation face à la route (de 9 à 18 kg)

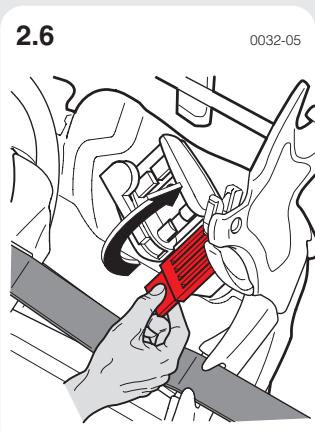

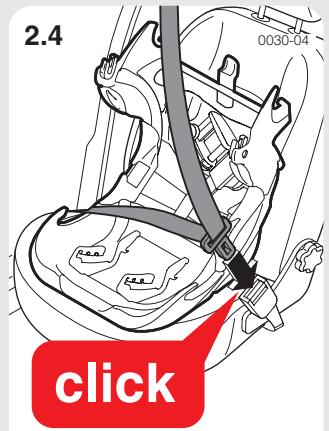

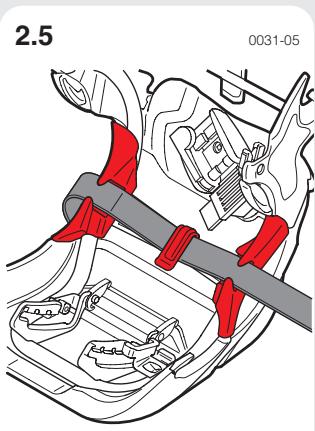

0032-05 click Faites passer la ceinture de sécurité du véhicule sur la base du siège auto et enclenchez la. Enfilez la ceinture sous abdominale comme l’indique l’illustration dans les guide sangles (rouges) qui lui sont destinés. Ouvrez la pince rouge située sur le tendeur de ceinture. 0158-03

2. Installation face à la route (de 9 à 18 kg)

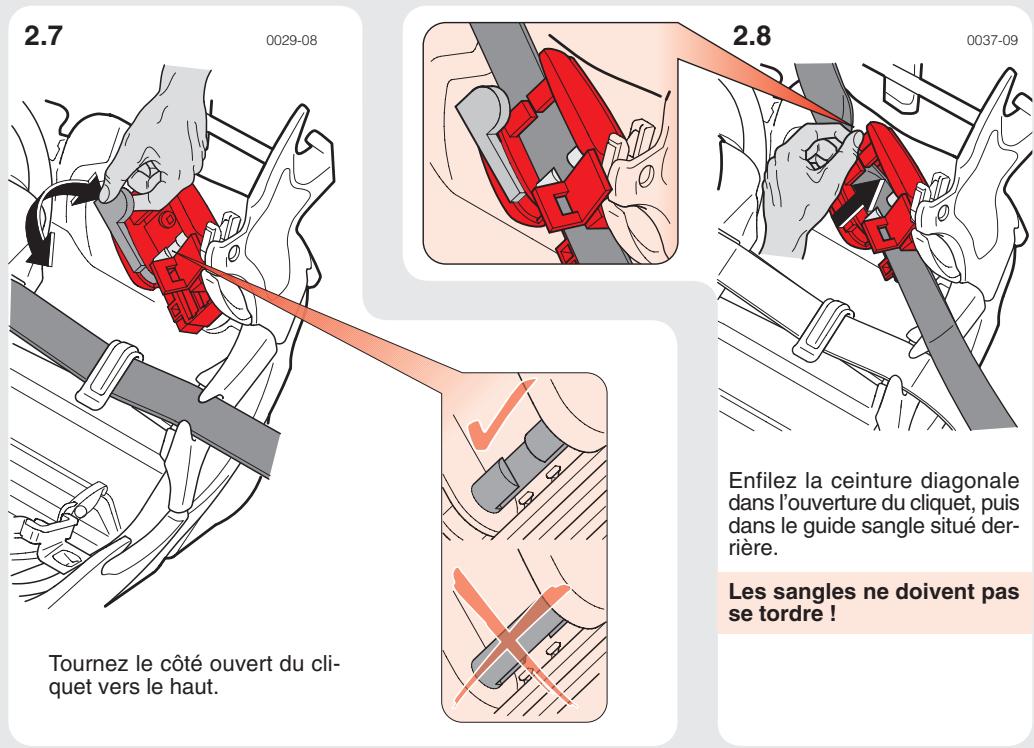

0037-09 Enfilez la ceinture diagonale dans l’ouverture du cliquet, puis dans le guide sangle situé derrière. Les sangles ne doivent pas se tordre ! Tournez le côté ouvert du cliquet vers le haut.

2. Installation face à la route (de 9 à 18 kg)

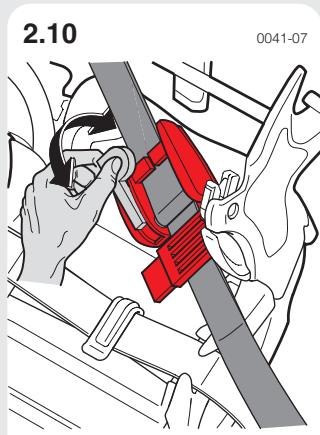

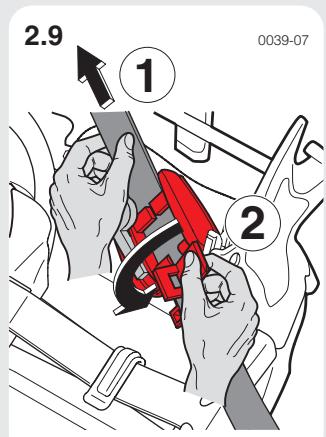

Tirez (1) légèrement sur la ceinture diagonale et fermez la pince rouge, puis tendez à nouveau la ceinture. Enroulez la ceinture au moyen du cliquet jusqu’à ce que la base soit fermement installée sur le siège du véhicule. Les sangles doivent être tendues. La base doit être installée bien droite sur le siège du véhicule. Déplacez-la le cas échéant et tendez à nouveau les sangles. La ceinture de sécurité du véhicule doit passer par les trois guide sangles.

2. Installation face à la route (de 9 à 18 kg)

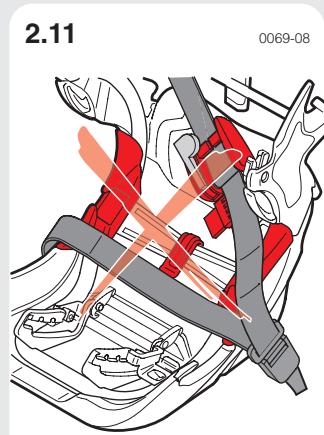

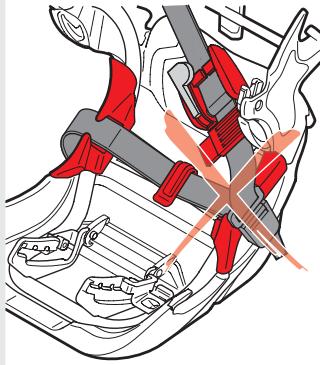

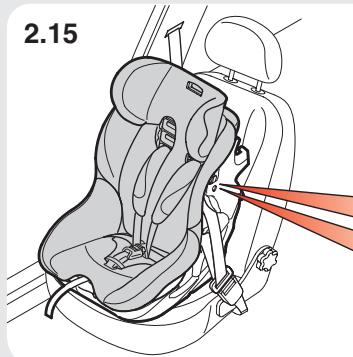

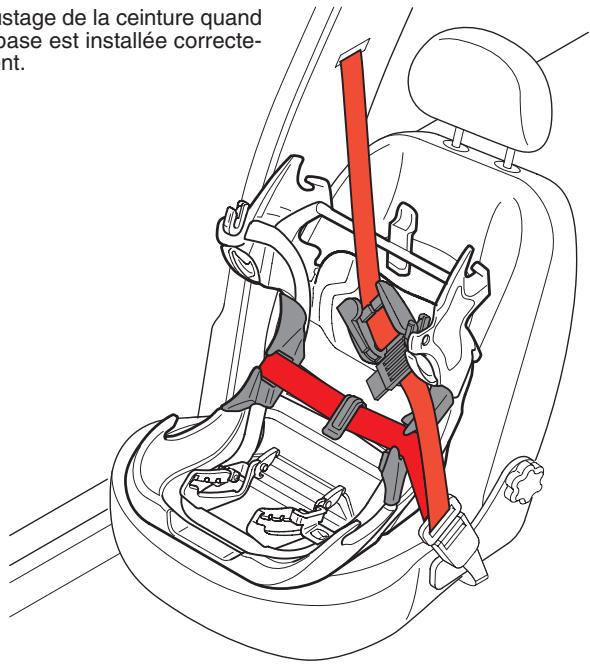

Ajustage de la ceinture quand la base est installée correctement. La boucle de la ceinture de sécurité du véhicule ne doit pas se trouver plus haut que le bord du guide sangle de la ceinture sous abdominale. Si vous avez des doutes ou des incertitudes, veuillez prendre contact avec la société CONCORD.

2. Installation face à la route (de 9 à 18 kg)

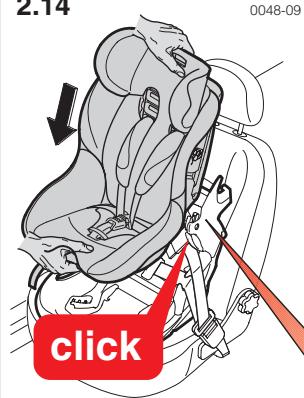

0161-02 0050-07 click Tenez la coque d’assise comme l’indique l’illustration et posez-la sur la base. Poussez la coque d’assise vers le bas en appuyant dessus jusqu’à ce qu’elle s’enclenche en produisant un déclic audible. Veillez toujours à ce qu’un point vert soit bien visible par l’ouverture située de chaque côté de la coque d’assise quand celle-ci est installée. Ce point vert indique qu’elle a été placée correctement. Pour démonter le siège, procéder dans le sens inverse (voir 1.1 et 1.2). Pour le déblocage du tendeur de sangle, voir chapitre 5. 0162-02

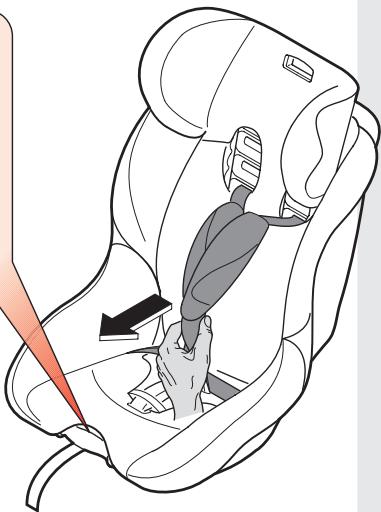

3. Attacher l’enfant

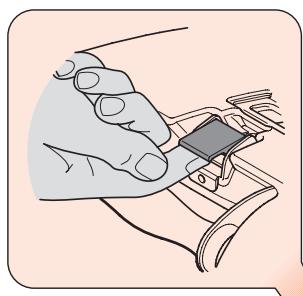

À l’avant du siège auto, sous la housse, se trouve un dispositif de réglage central. Celui-ci bloque la sangle centrale. Débloquez le dispositif de réglage central en soulevant d’un doigt le petit rabat (cf. illustration) et tirez les sangles vers l’avant (ne pas tirer sur les rembourrages des sangles!) Débouclez les sangles et placez-les vers l’extérieur du siège sur les accoudoirs. Installez ensuite l’enfant dans la coque d’assise de manière à ce qu’il soit adossé au dossier. 0163-02

3. Attacher l’enfant

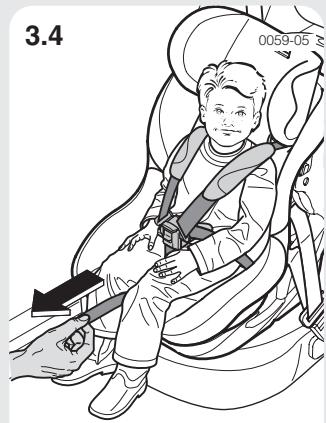

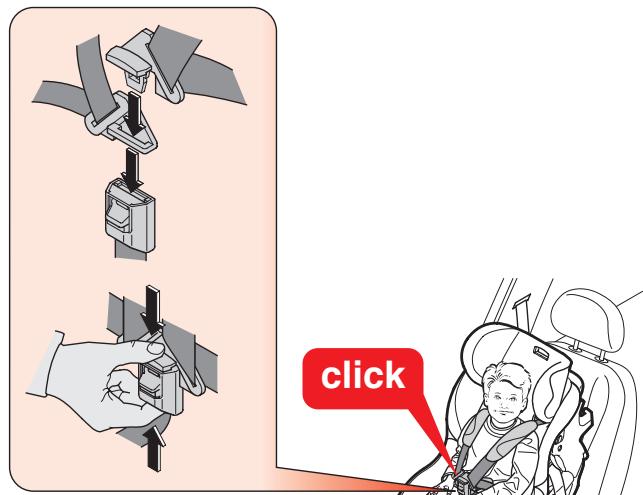

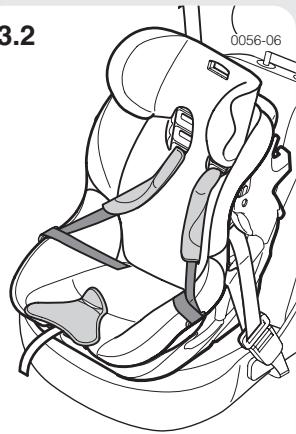

0059-05 click Rassemblez les deux sangles (cf. Illustration) et enclenchezles, un déclic doit se faire entendre. Tendez le harnais en tirant sur la sangle du dispositif de réglage central jusqu’à ce que votre enfant soit fermement attaché. Veillez à ce que les sangles des épaules et la sangle sous abdominale soient tendues uniformément. Pour laisser l’enfant sortir, appuyez sur le bouton rouge « Press » de la boucle sur le système de sangles en bretelles.

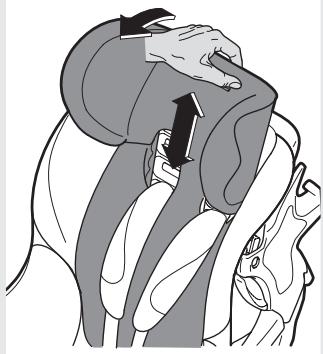

4. Réglage du siège en fonction de la taille de l’enfant / réglage du repose-tête et du harnais.

Saisissez le repose-tête et tirez-le vers l’avant. Vous pouvez alors l’ajuster à la hauteur qui convient pour votre enfant. Il peut être réglé sur six positions différentes. Attention ! Veillez toujours à ce que les sangles soient toujours correctement placées comme indiqué sur l’illustration 4.2 (A).

Quand l’enfant est attaché, la sangle de l’épaule doit passer à l’horizontale vers l’arrière ou légèrement vers le haut comme sur illustration A. Si elle passe vers le bas, comme sur l’illustration B, vous devrez l’installer un cran plus haut. Voici comment procéder: Pour ajuster la position pour les sangles des épaules, vous devez enlever la coque d’assise de la base (voir 1.1 et 1.2)! Rabattez l’habillage situé au dos de la coque d’assise.

4. Réglage du siège en fonction de la taille de l’enfant / réglage du harnais.

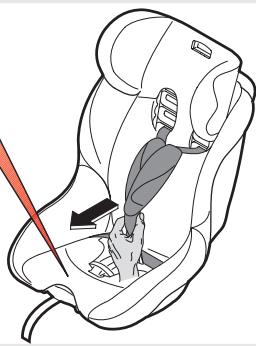

0036-06 À l’avant du siège auto, sous la housse, se trouve un dispositif de réglage central. Celui-ci bloque la sangle centrale. Débloquez le dispositif de réglage central en soulevant d’un doigt le petit rabat (cf. illustration) et tirez les sangles vers l’avant (ne pas tirer sur les rembourrages des sangles !). Faites sortir les deux sangles du guide qui les joint au dos de la coque d’assise.

4. Réglage du siège en fonction de la taille de l’enfant / réglage du harnais.

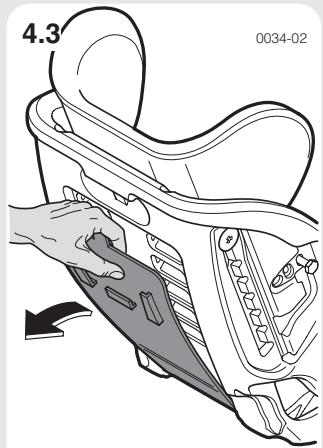

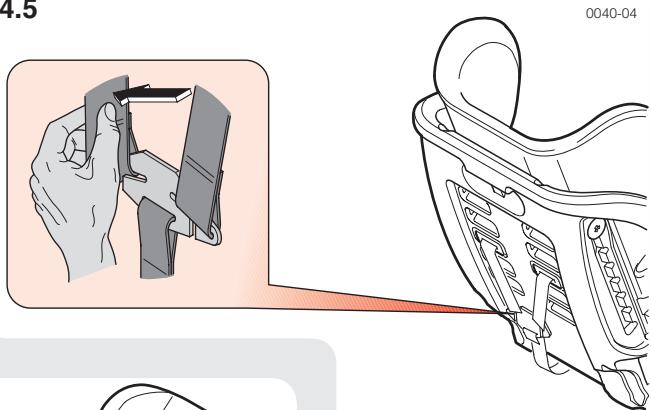

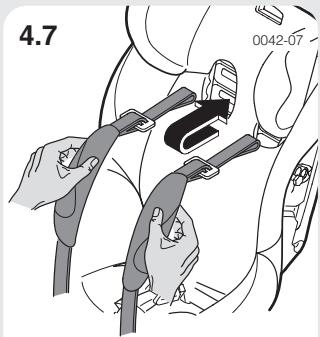

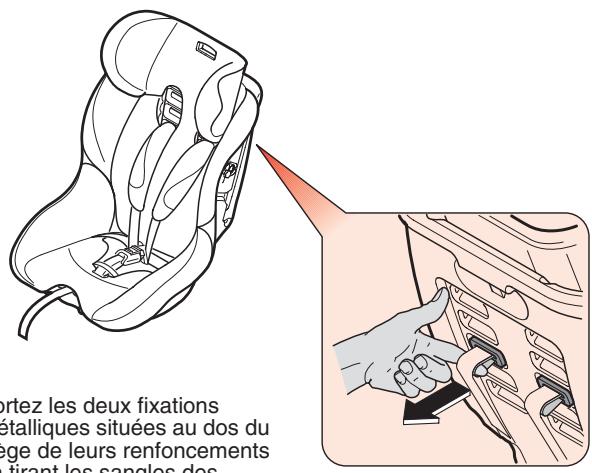

Sortez les deux fixations métalliques situées au dos du siège de leurs renfoncements en tirant les sangles des passants et faites passer ces dernières dans les fentes se trouvant sur la coque d’assise, qui leur sont destinées. Tirez ensuite les deux sangles vers l’avant pour les faire sortir du dossier et de la housse. Enfilez les deux sangles par l’avant en les faisant passer à travers la housse et introduisez-les dans la fente choisie. Rassemblez à nouveau les sangles au dos en les enfilant dans l’élément qui les joint, puis tendez-les au moyen du dispositif de réglage central situé à l’avant du siège. Veillez à ce que les sangles des épaules soient ajustées de la même manière. Veuillez vous assurer que la sangle de gauche et celle de droite du système de harnais soient réglées de la même manière.

4. Réglage du siège en fonction de la taille de l’enfant / réglage du harnais / raccourcissement du système de sangles

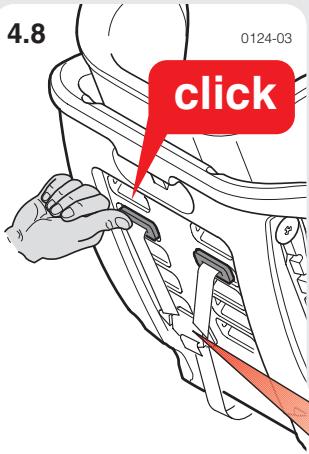

0143-04 click Réenclenchez les fixations métalliques au dos du siège. Un déclic audible doit se produire. Enfilez de nouveau les sangles, comme indiqué sur l’illustration, dans la pièce qui les relie. Refermez enfin le revêtement du dossier. Quand le harnais doit-il être raccourci ? Si vous ne pouvez pas tendre les sangles suffisamment au moyen du dispositif de réglage centralisé situé à l’avant du siège, vous devrez raccourcir le harnais. Voici comment procéder:

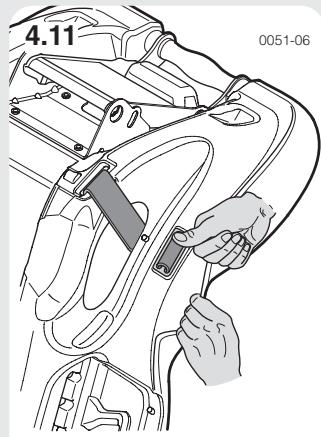

4. Réglage du siège en fonction de la taille de l’enfant / raccourcissement du système de sangles

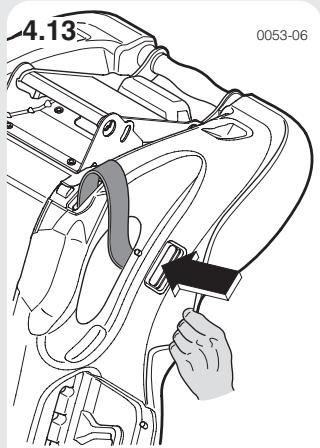

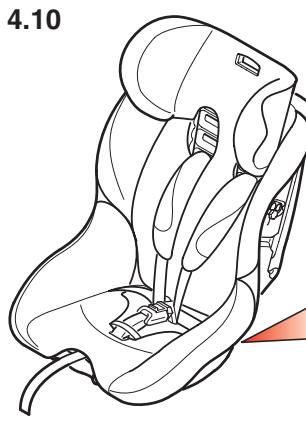

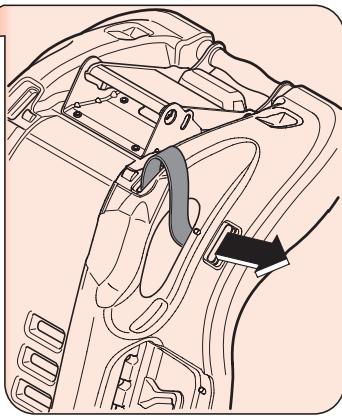

Retirez la coque d’assise de la base et posez-la à l’envers sur un support. Enlevez l’élastique de la housse et rabattezle légèrement vers l’arrière. Faites passer, en les soulevant, les fixations métalliques fixées au bas de la coque par la grande ouverture latérale et par le petit renfoncement (cf. illustration). Appuyez sur les fixations métalliques pour les faire rentrer dans les renfoncements. Impérativement ajuster les deux côtés de la même manière !

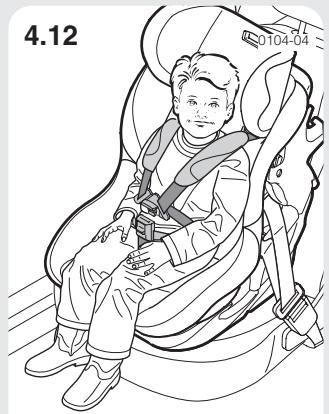

4. Réglage du repose-tête/ajustage du siège en fonction de la taille de l’enfant

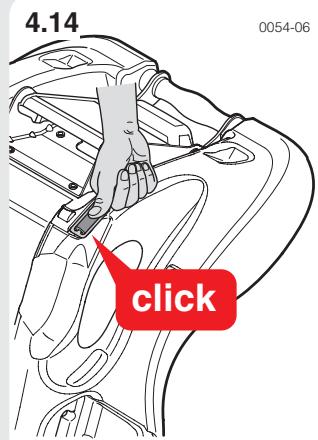

0169-02 0054-06 click Quand faut-il rallonger le harnais que vous avez raccourci ? Si vous ne pouvez pas tirer les sangles suffisamment loin vers l’avant une fois le dispositif de réglage central débloqué, vous devrez rallonger le harnais. Voici comment procéder : Retirez la coque d’assise de la base et posez-la à l’envers sur un support. Enlever l’élastique de la housse et rabattez-le légèrement vers l’arrière. Soulevez les fixations métalliques de la sangle, fixées au bas de la coque par la grande ouverture latérale et repoussez-les à travers le petit renfoncement (cf. illustration). Réenclenchez les fixations métalliques. Un déclic audible doit se produire. Impérativement ajuster les deux côtés de la même manière ! 0170-01

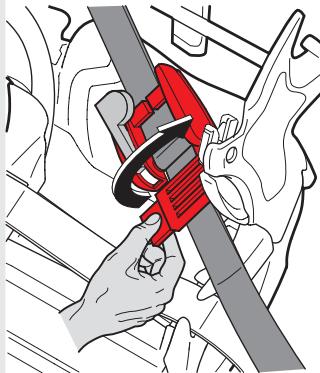

5. Débloquer le tendeur de sangle pour enlever le siège.

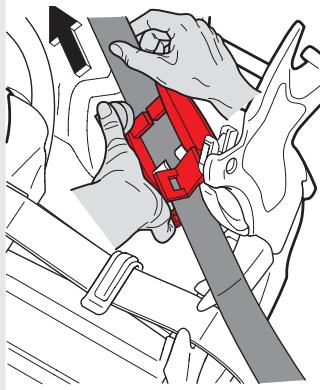

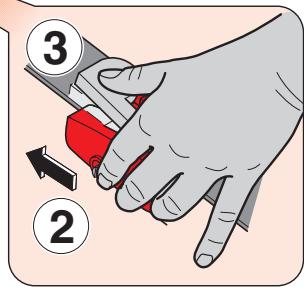

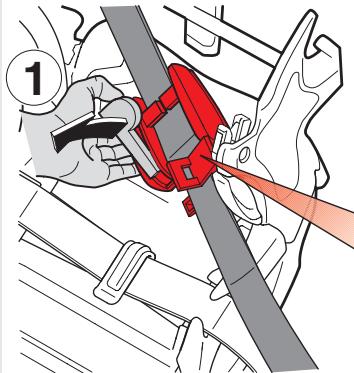

Ouvrez d’abord la pince rouge. Déblocage du tendeur de sangles sur la base pour les sièges installés face à la route. Soulevez à l’aide du pouce le levier gris sur le tendeur de sangle (1) jusqu’à ce que vous puissiez pousser le petit bouton gris vers le haut à l’aide de l’index (1). Maintenez le bouton gris dans cette position (2) et appuyez en même temps le levier vers le bas (3).

6. Enlever la housse/le renfort de maintien du bassin

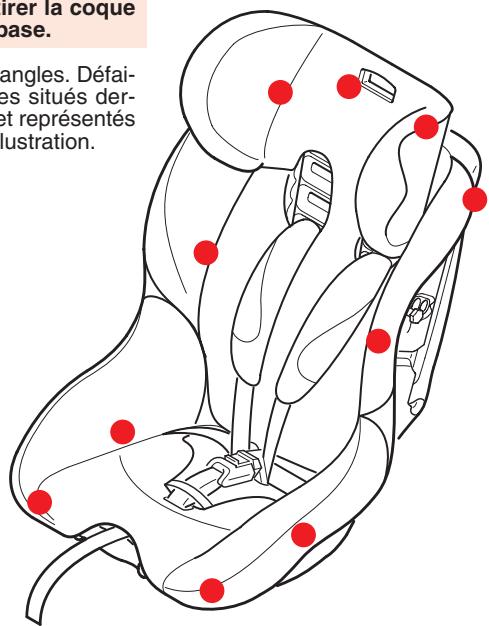

Pour déhousser le siège, vous devez retirer la coque d’assise de la base. Débouclez les sangles. Défaites les élastiques situés derrière la housse et représentés en rouge sur l’illustration. Maintenez le levier rouge appuyé et tirez la ceinture du véhicule en direction de la flèche pour la dérouler du cliquet. Pour retirer le siège, procédez dans le sens inverse de l’installation.

6. Enlever la housse/le renfort de maintien du bassin

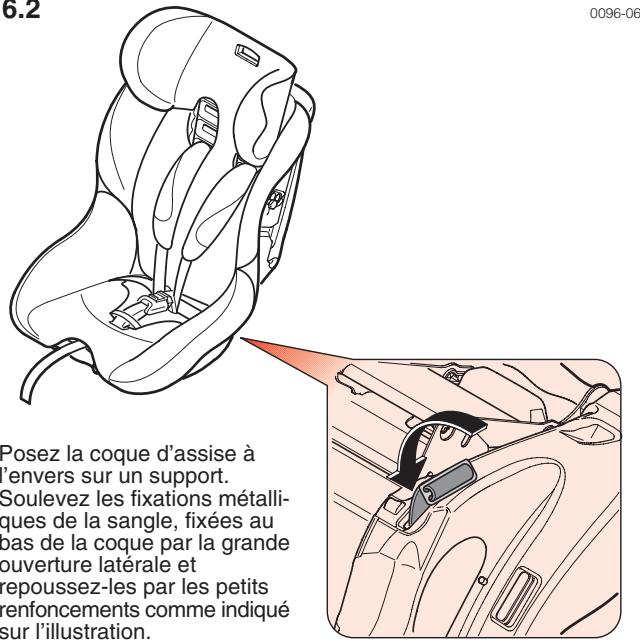

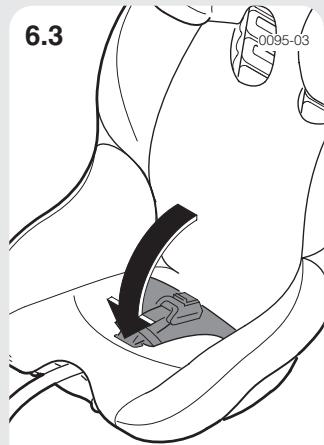

Posez la coque d’assise à l’envers sur un support. Soulevez les fixations métalliques de la sangle, fixées au bas de la coque par la grande ouverture latérale et repoussez-les par les petits renfoncements comme indiqué sur l’illustration. Retirez le rembourrage de la boucle et faites passer cette dernière par la fente dans la housse.

6. Enlever la housse/le renfort de maintien du bassin.

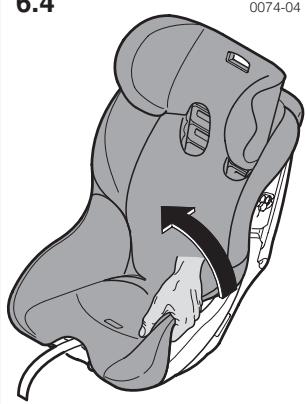

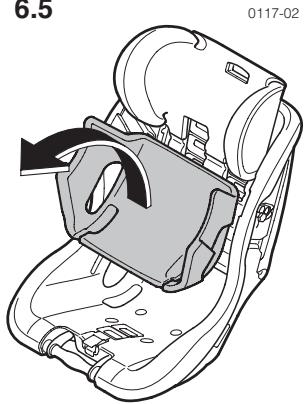

0074-04 Déhoussez le siège avec précaution. Si le poids de l’enfant excède 8 kg, veuillez enlever le renfort de maintien du bassin installé en série. Celui-ci se trouve sur l’assise, sous la housse. 0173-02

7. Directives d’entretien

Enlevez les revêtements pour les laver (voir chapitre 6). La housse se compose de deux éléments fixés au siège à l’aide de bandes auto agrippantes, de boutons et d’attaches. Une fois retirés, vous pouvez enlever facilement les deux parties de la housse. Pour les remettre en place, il suffit procéder en sens inverse (coque d’assise et repose-tête). L’humidité, en particulier lors du lavage, peut faire déteindre légèrement le tissu de la housse. Ne pas employer de dissolvants. 30°

8. Conseils importants

Pour le transport d’enfants à bord d’un véhicule, il est important de tenir compte des indications contenues dans son manuel, en particulier de ceux concernant l’utilisation de sièges auto pour enfants et l’airbag. Parfois, les enfants ont des objets dans les poches de leurs vestes ou de leurs pantalons (ex. jouets), ou portent des objets rigides fixés à leurs vêtements (ex. boucle de ceinture). Veillez à ce que ce type d’objets ne se trouve pas pris entre l’enfant et la ceinture de sécurité. Dans le cas contraire, ils risqueraient inutilement de provoquer des blessures si un accident survenait. Ces risques touchent d’ailleurs également les adultes. Les petits sont bien entendu souvent pleins de vie. Par conséquent, veuillez expliquer à votre enfant à quel point il est essentiel d’être toujours bien attaché en voiture. Il doit être pour lui, naturel de ne rien modifier à la position des sangles et de ne pas les déboucler. 0174-01 La sécurité de votre enfant ne peut être parfaitement assurée que si le dispositif de sécurité a été installé et est utilisé conformément aux directives prescrites. Toutes les sangles du système de retenue de l’enfant et toutes celles maintenant le siège fixé au véhicule doivent être tendues, non tordues et protégées contre tout endommagement. Protégez la zone du système non recouverte de tissu du soleil pour éviter que votre enfant ne se brûle à son contact. Le système de retenue de l’enfant ne doit être ni endommagé, ni coincé par des objets mobiles à l’intérieur du véhicule ou par les portes. Ne procédez à aucune modification du système de retenue, vous risqueriez de mettre la sécurité de votre enfant en péril. Après un accident, il convient de changer tout le système de retenue de l’enfant ou de l’envoyer pour vérification au fabricant en l’accompagnant d’un constat d’accident. 0175-02

8. Conseils importants

Informez également votre passager en ce qui concerne la marche à suivre pour retirer l’enfant du siège en cas d’accident et de danger. Les sangles doivent exclusivement être placées dans les positions indiquées dans le manuel d’utilisation et passer par les points de contact avec le siège comme prescrit. Tout autre ajustage des sangles est interdit. Les sangles sous abdominales du harnais doit être placée aussi bas que possible pour bien maintenir le bassin en place. Pour le groupe 1, ce siège ne doit pas être utilisé sur des sièges munis d’airbags actifs (danger de mort) ! Ne laissez pas votre enfant sans surveillance, attaché ou non, sur le siège auto. Pour diminuer les risques de blessures en cas d’accident, fixez les bagages et autres objets. Conservez toujours le guide d’utilisation avec le siège. L’emploi d’accessoires et de pièces de rechange n’est pas autorisé. Une infraction à ce règlement entraînera l’annulation de toute prétention à la garantie et une action en responsabilité. Seuls sont exclus les accessoires spéciaux originaux de CONCORD. Le siège auto doit toujours être revêtu de housses originales CONCORD. Convient aux véhicules dotés de ceintures trois points déclarées conformes à la réglementation ECE 16 ou à une norme comparable. L’utilisation longue durée du système de retenue (ULTIMAX) entraîne naturellement une usure des housses et d’autres pièces soumises à l’usage, qui est fonction de la durée et de l’intensité de cette utilisation et qui implique qu’on les remplace. Elles ne peuvent par conséquent pas faire l’objet de garanties globales de durabilité d’une durée de plus de six mois. Adressez-vous pour tout achat complémentaire à votre revendeur spécialisé en articles pour enfants et bébés, aux rayons spécialisés des grands ma- gasins, aux magasins d’accessoires automobiles ou aux sociétés de vente par correspondance. Ils vous fourniront une liste complète de la gamme d’accessoires pour les sièges auto CONCORD. Le siège ULTIMAX a été testé par simulation d’une collision frontale avec un obstacle dur à une vitesse d’impact de 50 km/h. Il répond ainsi à la norme internationale ECE R 44 04 à laquelle sont soumis tous les systèmes de retenue testés. L’utilisation du siège conformément aux directives prescrites et le respect des instructions d’installation et d’utilisation doivent permettre d’empêcher ou de réduire en cas d’accident, et en fonction de la nature et de la gravité de cet accident, les blessures chez les enfants âgés de jusqu’à 3 ans et pesant jusqu’à 18 kg environ. Comme dans le cas des ceintures de sécurité utilisées par les adultes, un dispositif de sécurité pour les enfants ne se substitue pas à une conduite responsable et prudente sur la route.

9. Dispositions de la garantie

La garantie prend effet au moment de l’achat du siège. Sa durée correspond à celle fixée par les dispositions légales en matière de garantie en vigueur pour la vente de sièges auto pour enfants dans le pays du consommateur final où le siège a été acheté. La garantie couvre la réparation, le remplacement ou la minoration en fonction de ce que décide le fabricant. La garantie n’est valable que pour l’utilisateur d’origine. En cas de défaut, celui-ci ne pourra faire valoir ses droits à la garantie que s’il a immédiatement contacté son revendeur spécialisé dès la première apparition du problème. Si le commerçant spécialisé n’est pas en mesure d’y remédier, il renverra le produit au fabricant, lui joignant une description détaillée de la réclamation ainsi qu’une facture officielle faisant mention de la date d’achat. Le fabricant n’engage aucune responsabilité pour les produits qui ne lui ont pas été envoyés par ce commerçant. Le droit à la garantie est supprimé quand – le produit a été modifié ; – le produit entier avec sa facture n’a pas été rapporté au commerçant dans les 14 jours suivant l’apparition du défaut ; – le problème est dû à une utilisation inappropriée ou à des mesures d’entretien ou autres fautes imputables à l’utilisateur, en particulier en cas de nonobservation du guide d’utilisation ; – des réparations ont été effectuées sur le produit par un tiers ; – le problème résulte d’un accident ; – le numéro de série est endommagé ou a été enlevé ; Les modifications ou les détériorations du produit consécutives à une utilisation contractuellement conforme (usure) ne font pas l’objet de la garantie. Les prestations du fabricant dans le cadre de la couverture du risque n’entraîne pas de prolongation de la garantie.

10. Généralités

1. Ce siège est un système de retenue « universel » pour enfants. Il

répond ainsi à la norme internationale ECE R 44 04, série modifiée 04, pour une utilisation générale dans les véhicules et convient pour la plupart des types, sauf pour certains sièges de voitures particulières.

2. On peut considérer que le système

pourra être installé de manière réglementaire si le constructeur automobile déclare dans le manuel du véhicule que ce dernier convient pour l’installation d’un système de retenue « universel » pour enfants des groupes d’âges correspondants.

3. Ce système de retenue a été classé dans la catégorie « universelle » selon des critères encore

plus rigoureux que ceux appliqués aux modèles antérieurs ne portant pas ce label.

4. En cas de doute, veuillez vous

adresser au fabricant du système de retenue pour enfants ou à votre revendeur.

5. Convient pour les véhicules dotés

de ceintures trois points déclarées conformes à la réglementation ECE 16 ou à une norme comparable. 0145-06
