MODE D'EMPLOI Secvest 2WAY FU8100 ABUS

Nous vous remercions de l'achat de cette commande à distance radio. Par l'achat de ce produit, vous disposez maintenant d'un appareil développé selon l'état actuel de la technique. Ce produit est conforme aux exigences des directives européennes et nationales en vigueur. La conformité de ce produit a été prouvée. Les déclarations et documents correspondants sont consultables auprès du fabricant. Pour que cette conformité persiste et qu'un fonctionnement en toute sécurité puisse être assuré, lisez attentivement les présentes instructions! Pour plus de renseignements, adressez-vous à votre vendeur spécialiste sur place.

fenez compte des instructions et des consignes de la

présente notice! Le non-respect des présentes

instructions entraîne la déchéance de la garantie! Dans ce cas, la société ne saurait être tenue responsable des dommages indirects!

Une modification ou transformation de la structure d'une quelconque partie de ce produit n'est pas autorisée. La commande à distance n'est pas étanche. Veuillez donc éviter tout contact direct avec l'eau.

Fiche technique

Fréquence radio 868,6625 MHz

Puissance d'émission max.10 mW

Portée Transmettez env. 30 m,

recevoir env. 10m (en fonction

des conditions ambiantes)

Alimentation batterie lithium /

CR 2450 Li-Mn

Température de fonctionnement -10 à +55 °C

Humidité de l'air 94%

Dimensions ∅xH=50x15 mm

Poids 30 g

Niveau de sécurité 2

Certificat, conformité EN50131-3, T014A Telefication

Classe environnementale II

Introduction

La commande à distance radio FU8100 est un accessoire optionnel destiné à la centrale d'alarme sans fil Secvest. Elle est bidirectionnelle et permet d'activer ou de désactiver la centrale d'alarme à une certaine distance. De plus, elle permet d'interroger l'état actuel de la centrale. Vous pouvez vous-même attribuer une fonction souhaitée à une de ces touches.

Utilisation

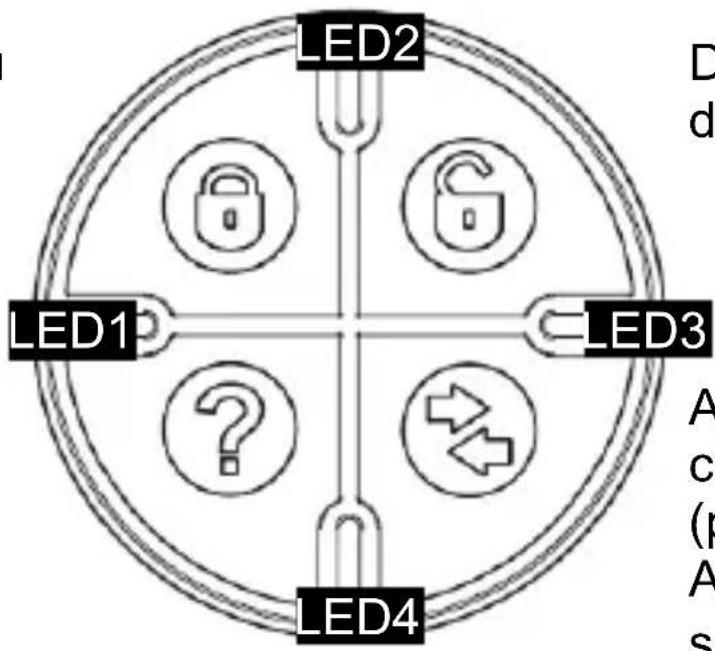

La figure ci-après présente l'affectation des touches.

Vous ne pouvez utiliser la centrale d'alarme à l'aide de la commande à distance, si vous êtes à proximité de cette dernière (suivant les conditions ambiantes, 30 mètres au maximum).

Activation du système

Interrogation de l'état du système

Désactivation du système

Attribution au choix (par défaut : Activation de secteur)

En complément, la commande à distance est dotée d'une fonction anti-agression. Une alarme anti-agression se déclenche lors d'une pression simultanée sur les touches d'activation et de désactivation pendant trois secondes.

LED

A l'issue d'un actionnement de la commande à distance, les LEDs intégrées indiquent la réponse correspondante de la centrale d'alarme. Les messages suivants sont possibles:

	LED1	LED2	LED3
Activée	Rouge	Rouge	-
Désactivée	-	Verte	Verte
Secteur act. - -	Rouge Rouge
Panne	Jaune*		JauneJaune*Jaune*
Confirmation de transmission	-	Rouge*	-Verte*

* = clignotement

Apprentissage

Dans le menu utilisateur de la Secvest, sélectionnez un utilisateur auquel vous souhaitez attribuer la commande à distance. Pour un apprentissage, effectuez les étapes décrites dans les instructions de service de la centrale d'alarme sans fil.

Programmation

Consultez les instructions de service de votre centrale d'alarme pour en savoir plus sur la manière de programmer la touche librement programmable de la commande à distance (par défaut : activation de secteur).

Remplacement de la batterie

Ouvrez le logement de la batterie en face arrière de la commande à distance. Retirez la batterie usée et remplacez-la par une batterie du même type (CR 2450, Li-Mn 3V). Refermez ensuite le logement de la batterie.

Avertissements concernant la batterie

L'appareil est alimenté en tension continue par une batterie lithium de 3 V. Pour assurer une vie de longue durée de la batterie et éviter les incendies et les préjudices corporels, tenez compte des consignes ci-après :

• Ne jetez pas la batterie dans les ordures ménagères.
• La batterie ne peut être ni directement exposée à une source de chaleur ou un rayonnement solaire ni conservée dans un lieu à très haute température.
• Ne faites pas brûler la batterie.
• La batterie ne peut pas entrer en contact avec de l'eau.
• Elle ne peut être ni démontée, ni percée, ni endommagée.
• Les contacts de la batterie ne doivent pas être court-circuités.
• Mettez la batterie hors de portée des enfants en bas-âge.
• La batterie n'est pas rechargeable.

Options

Affichage de la réponse

Une pression simultanée des deux touches gauches pendant env. 4s active ou désactive la fonction.

Détection de brouillage

Une pression simultanée des deux touches droites pendant env. 4s active ou désactive la fonction.

ON: les 4 LED sont toutes rouges

OFF: les 4 LED sont toutes vertes

Le mode est conservé lors d'un remplacement de la batterie !

Comportement

Brouillage OFF/Affichage OFF

- La commande est émise sans aucun autre affichage. Brouillage ON/Affichage OFF

- La commande est émise sans aucun autre affichage. Brouillage ON/Affichage ON

- Aucun brouillage, la commande à distance est hors de portée

○ La LED verte 4 clignote 30s à 60s.

- Aucun brouillage, la commande à distance est dans le périmètre de réception

○ La LED 4 verte clignote jusqu'à réception de la réponse (12s maxi.). L'état est affiché ensuite.

- Présence de brouillage

○ La LED verte 4 clignote 60s maxi. Aussitôt qu'un brouillage a été détecté, les 4 LED sont toutes rouges.

Brouillage OFF/Affichage ON

- Présence de brouillage ou commande à distance hors de portée

○ La LED 4 verte clignote pendant 12s.

- Aucun brouillage et la commande à distance est dans le périmètre de réception

○ La LED 4 verte clignote jusqu'à réception de la réponse (12s maxi.). L'état est affiché ensuite.

Ce produit est conforme aux exigences de la directive européenne: Directive 1995/5/CE, R&TTE (Radio and Telecommunications Terminal Equipment) et la reconnaissance de leur conformité mutuelle. La déclaration de conformité est disponible auprès de:
