Secvest 2WAY FU8100 - Telecomando ABUS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Telecomando senza fili bidirezionale
Marca	ABUS
Modello	Secvest 2WAY FU8100
Frequenza radio	868,6625 MHz
Potenza di trasmissione max.	10 mW
Portata di trasmissione	Circa 30 m
Portata di ricezione	Circa 10 m
Alimentazione	Batteria al litio CR 2450, 3 V
Dimensioni	∅50 x 15 mm
Peso	30 g
Temperatura di funzionamento	da -10 a +55 °C
Umidità dell'aria max.	94%
Livello di sicurezza	2
Certificato	EN50131-3, T014A Telefication
Classe ambientale	II
Funzioni principali	Attivazione/disattivazione del sistema, interrogazione dello stato, tasto programmabile (per impostazione predefinita attivazione di zona), anti-aggressione
Indicatori LED	4 LED per segnalare lo stato del sistema (attivato, disattivato, zona, guasto, conferma)
Programmazione tasto libero	Tramite il menu utente della centrale Secvest
Opzioni configurabili	Visualizzazione della risposta e rilevamento disturbo (attivazione tramite combinazione di tasti)
Sostituzione della batteria	Aprire l'alloggiamento, sostituire con una CR 2450, richiudere
Manutenzione	Evitare il contatto con l'acqua; non modificare la struttura
Sicurezza	Conforme alle direttive europee (R&TTE 1995/5/CE); batteria al litio: non gettare, esporre al calore, smontare, ecc.
Compatibilità	Centrale d'allarme senza fili Secvest

Domande frequenti - Secvest 2WAY FU8100 ABUS

Qual è la portata del telecomando Abus Secvest 2WAY FU8100 ?

La portata di trasmissione è di circa 30 m e la ricezione di circa 10 m, a seconda delle condizioni ambientali.

Come sostituire la batteria del telecomando ?

Aprire l'alloggiamento della batteria sul retro, rimuovere la vecchia batteria e inserire una nuova batteria CR 2450 Li-Mn 3V. Richiudere quindi l'alloggiamento.

Cosa fare se il telecomando non funziona ?

Controllare prima la batteria. Assicurarsi di essere nella portata della centrale. Verificare che la centrale sia accesa e che il telecomando sia ben appreso. Se il problema persiste, consultare il servizio post-vendita.

Come attivare la funzione anti-aggressione ?

Premere contemporaneamente i tasti di attivazione e disattivazione per 3 secondi. Si attiverà un allarme anti-aggressione.

Cosa significano i LED sul telecomando ?

I LED indicano lo stato della centrale: LED1+2 rossi = attivato; LED2+3 verdi = disattivato; LED1+4 rossi = zona attivata; LED lampeggianti gialli = guasto. Vedere la tabella del manuale per maggiori dettagli.

Come programmare il tasto liberamente programmabile ?

Consultare le istruzioni di servizio della propria centrale d'allarme Secvest. Nel menu utente, selezionare l'utente associato al telecomando e assegnare la funzione desiderata (per impostazione predefinita: attivazione di zona).

Si può usare il telecomando sotto la pioggia ?

No, il telecomando non è impermeabile. Evitare il contatto diretto con l'acqua.

Come configurare la visualizzazione della risposta ?

Premere contemporaneamente i due tasti sinistri per circa 4 secondi per attivare/disattivare. Quando attivato, i LED confermano la ricezione del comando.

Come attivare il rilevamento disturbo ?

Premere contemporaneamente i due tasti destri per circa 4 secondi. I 4 LED rossi indicano 'ON', verdi 'OFF'. In modalità ON, il telecomando segnala qualsiasi presenza di disturbo.

Il telecomando è compatibile con tutti i modelli di centrale Secvest ?

È progettato per la centrale d'allarme senza fili Secvest. Verificare la compatibilità con il proprio modello specifico nel manuale della centrale.

MANUALE UTENTE Secvest 2WAY FU8100 ABUS

Gentile cliente, La ringraziamo per aver acquistato questo telecomando radio. Con questo apparecchio ha acquistato un prodotto tecnologicamente avanzato. Questo prodotto adempie ai requisiti richiesti dalle direttive europee e nazionali in vigore. La conformità è stata comprovata e le dichiarazioni e la documentazione corrispondenti sono depositate presso la ditta produttrice. Al fine di preservare tale stato e garantire un corretto funzionamento, Lei, in qualità di utente, è tenuto ad osservare le presenti istruzioni per l'uso! In caso di dubbi rivolgersi al proprio rivenditore specializzato.

sservare le indicazioni e avvertenze fornite nelle presenti istruzioni! La mancata osservanza delle presenti istruzioni comporta l'annullamento della garanzia. È esclusa la responsabilità per danni indiretti.

Il prodotto nella sua interezza non deve essere modificato o trasformato. Il telecomando non è impermeabile. Si prega di evitare di esporlo al contatto diretto dell'acuqa.

Dati tecnici

Frequenza radio 868,6625 MHz

Potenza di trasmissione max.10 mW

Portata transmetere ca. 30 m, recevere

ca. 10m (a seconda delle condizioni ambientali)

Alimentazione di tensione Batteria al litio / CR 2450 Li-Mn 3 V

Temperatura di da -10 a +55 °C funzionamento

Umidità 94%

Dimensioni ∅xH=50x15 mm

Peso 30 g

Grado di sicurezza 2

certificazioni, approvazioni e EN50131-3, standard T014A

Classe ecologica II

Telefio

Introduzione

Il telecomando FU8100 è un accessorio opzionale della Centrale allarme radio Secvest. Funziona in modo bidirezionale e offre all'utente la possibilità di attivare o disattivare la centralina d'allarme da una una determinata distanza. Il telecomando consente inoltre di verificare lo stato momentaneo della centralina. È possibile assegnare ad un tasto la funzione desiderata.

Utilizzo

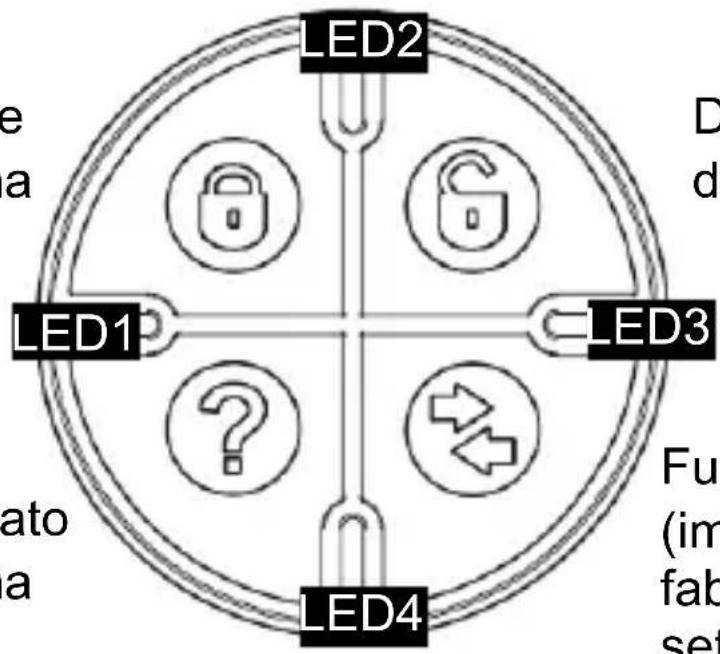

La funzione dei tasti è descritta nell'immagine seguente. È possibile comandare la propria centrale d'allarme mediante il telecomando solo nei pressi della centrale (fino a 30 metri, a seconda delle condizioni ambientali).

Attivazione del sistema

Verifica stato del sistema

Disattivazione del sistema

Funzione a scelta (impostazione di fabbrica: Attivazione settore)

Il telecomando è dotato di una funzione supplementare antiintrusione. Premendo contemporaneamente i tasti di attivazione e disattivazione per tre secondi scatta l'allarme antifurto.

LED

Dopo aver premuto i tasti del telecomando compare sui LED integrati il relativo segnale di conferma della centrale di allarme. Sono possibili i seguenti segnali:

	LED1	LED2	LED3	LED4
Attivo	Rosso		Rosso	-
Disattivato	-	Verde	Verde	-
Settore attivato	- Rosso	Rosso
Guasto	Giallo*	Giallo*	Giallo*	Giallo*
Conferma	invio	- Rosso*		- Verde*

* = lampeggiante

Apprendimento

Scegliere nel menu utente del Secvest un utente a cui assegnare il telecomando. Per imparare compiere tutti i passaggi descritti nelle istruzioni per l'uso della centrale allarme radio.

Programmazione

Possibilità di programmazione del tasto libero del telecomando (impostazione di fabbrica: Attivazione settore), leggere attentamente le parti relative nella descrizione della propria centrale di allarme.

Sostituzione della batteria

Aprire il vano batterie sul lato posteriore del telecomando. Rimuovere la batteria scarica e sostituirla con una batteria dello stesso tipo (CR 2450, Li-Mn 3 V). Richiudere il vano batterie.

Avvertenza batteria

Il dispositivo è alimentato da una batteria al litio da 3 V con tensione continua. Per garantire una lunga durata e per evitare incendi e lesioni rispettare la seguente avvertenze:

• Non smaltire le batterie come rifiuti domestici
- Le batterie non vanno esposte direttamente a fonti di calore o raggi solari né conservate in un luogo con temperature troppo elevate
• La batteria non va bruciata
- La batteria non deve venire a contatto con l'acqua
- La batteria non va smontata, forata o danneggiata
- I contatti della batteria non vanno cortocircuitati
- Tenere le batterie lontano dalla portata dei bambini
• Le batterie non sono ricaricabili

Opzioni

Indicazione del segnale di conferma

Premendo contemporaneamente i due tasti di sinistra per circa 4 secondi, vengono attivate le funzioni ON o OFF.

Premendo contemporaneamente i due tasti di destra per circa 4 secondi, vengono attivate le funzioni ON o OFF.

ON: i 4 LED si illuminano di rosso

OFF: i 4 LED si illuminano di verde

La modalità di funzionamento rimane invariata quando si cambia la batteria!

Comportamento

Jamming OFF/Indicazione OFF

- Il comando viene inviato, nessuna indicazione ulteriore. Jamming ON/Indicazione OFF

- Il comando viene inviato, nessuna indicazione ulteriore. Jamming ON/Indicazione ON

- Nessun jamming, telecomando al di fuori dell'area di ricezione

○ II LED verde 4 lampeggia per 30-60 secondi.

- Nessun jamming, telecomando all'interno dell'area di ricezione

- Il LED verde 4 lampeggia finché non viene ricevuto il segnale di conferma (max 12 sec.). Segue l'indicazione di stato.

- Jamming presente

- Il LED verde 4 lampeggia fino a 60 secondi. Non appena viene rilevato il jamming, tutti i 4 LED si illuminano di rosso.

Jamming OFF/Indicazione ON

- Jamming presente o telecomando al di fuori dell'area di ricezione

- II LED verde 4 lampeggia per 12 sec.

- Nessun jamming e telecomando all'interno dell'area di ricezione

- Il LED verde 4 lampeggia finché non viene ricevuto il segnale di conferma (max 12 sec.). Segue l'indicazione di stato.

Questo apparecchio adempie ai requisiti richiesti dalla direttiva UE: Direttiva 1995/5/CE relativa ai radiotrasmittenti e agli impianti di telecomunicazione e riconoscimento reciproco di conformità.

La conformazione di conformità può essere richiesta a:
