BEDIENUNGSANLEITUNG Secvest 2WAY FU8100 ABUS

Funk-Fernbedienung 2WAY

Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieser Funkfernbedienung. Mit diesem Gerät haben Sie ein Produkt erworben, das nach dem heutigen Stand der Technik gebaut wurde.

Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Bei Fragen wenden Sie sich an Ihren Fachhändler.

chten Sie die Anweisungen und Hinweise in dieser Anleitung! Sollten Sie sich nicht an diese Anleitung halten, erlischt Ihr Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen! Das gesamte Produkt darf nicht geändert oder umgebaut werden. Die Fernbedienung ist nicht wasserdicht. Bitte vermeiden Sie direkten Kontakt mit Wasser.

Technische Daten

Funkfrequenz 868.6625 MHz

Sendeleistung max. 10mW

Reichweite Senden ca. 30m, Empfangen

ca.10 m (abhängig von den Umgebungsbedingungen)

Spannungsversorgung

Lithium 3V

Batterie

Betriebstemperatur -10 bis +55 °C

Luftfeuchtigkeit 94%

Abmessungen ∅xH=50x15mm

Gewicht

30

Sicherheitsgrad

2

Zertifizierungen, Zulassungen EN50131-3

und Standards

T014A Telefication

Umweltklasse

||

Einleitung

Die FU8100 Funkfernbedienung ist optionales Zubehör für die Funkalarmzentrale Secvest. Sie arbeitet bidirektional und gibt Ihnen die Möglichkeit die Alarmzentrale aus einer bestimmten Entfernung zu Aktivieren oder zu Deaktivieren. Außerdem können Sie den momentanen Status der Zentrale mit Hilfe der Fernbedienung abfragen. Einer Taste können Sie selbst eine gewünschte Funktion zuweisen.

Bedienung

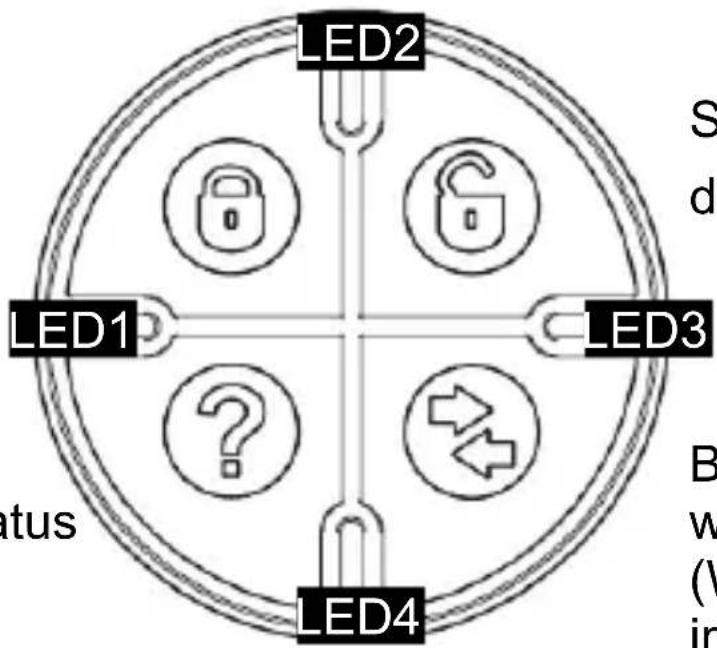

Die Belegung der Tasten ist in der folgenden Abbildung dargestellt.

Sie können Ihre Alarmzentrale nur mit der Fernbedienung bedienen, wenn Sie sich in ihrer Nähe befinden (je nach Umgebungsbedingungen bis zu 30 Meter).

System aktivieren

Systemstatus abfragen

System deaktivieren

Belegung frei wählbar (Werkseinstellung: intern aktivieren)

Zusätzlich ist die Fernbedienung mit einer Überfallfunktion ausgestattet. Bei gleichzeitigem Drücken der Aktivierungs- und

Deaktivierungstasten für drei Sekunden wird ein Überfallalarm ausgelöst.

LED

Nach Betätigen der Fernbedienung erhalten Sie über die integrierten LEDs die entsprechende Rückmeldung der Alarmzentrale. Folgende Meldungen sind möglich:

	LED1	LED2	LED3	LED4
Aktiviert	Rot	Rot		-
Deaktiviert		Grün		Grün
Intern akt. - -	Rot Rot
Störung	Gelb*	Gelb*	Gelb*	Gelb*
Sendebestätigung	-	Rot*	-	Grün*

* = blinkend

Einlernen

Wählen Sie im Benutzermenü der Secvest einen Benutzer aus, dem Sie die Fernbedienung zuweisen möchten. Zum Einlernen führen Sie dann die Schritte, die in der Bedienungsanleitung der Funkalarmzentrale beschrieben sind, durch.

Programmierung

Wie Sie die freie Taste der Fernbedienung programmieren können (Werkseinstellung: Intern aktivieren), lesen Sie bitte in der Beschreibung Ihrer Alarmzentrale nach.

Batteriewechsel

Öffnen Sie das Batteriefach auf der Rückseite der Fernbedienung. Entfernen Sie die leere Batterie und ersetzten Sie sie durch eine Batterie gleichen Typs (CR 2450, Li-Mn 3V). Verschließen Sie danach das Batteriefach wieder.

Batteriewarnhinweise

Das Gerät wird über eine 3V Lithium Batterie mit Gleichspannung versorgt. Um eine lange Lebensdauer zu garantieren und Brände und Verletzungen zu vermeiden beachten Sie bitte die folgenden Hinweise:

• Entsorgen Sie die Batterie nicht über den Hausmüll
• Die Batterie darf keiner Wärmequelle oder Sonneneinstrahlung direkt ausgesetzt werden und an keinem Ort mit sehr hoher Temperatur aufbewahrt werden
  • Die Batterie darf nicht verbrannt werden
  • Die Batterie darf nicht mit Wasser in Berührung kommen
  • Die Batterie darf nicht zerlegt, angestochen oder beschädigt werden
  • Die Batteriekontakte dürfen nicht kurzgeschlossen werden
  • Die Batterie darf nicht in die Hände von Kleinkindern gelangen
  • Die Batterie ist nicht wieder aufladbar

Optionen

Anzeige der Rückmeldung

Bei gleichzeitigem Drücken der beiden linken Tasten für ca. 4s schalten Sie die Funktion AN oder AUS.

Jamming Erkennung

Bei gleichzeitigem Drücken der beiden rechten Tasten für ca. 4s schalten Sie die Funktion AN oder AUS.

AN: alle 4 LED's leuchten rot auf

AUS: alle 4 LED's leuchten grün auf

Modus bleibt bei Batteriewechsel erhalten!

Verhalten

Jamming AUS/Anzeige AUS

- Kommando wird gesendet, keine weitere Anzeige. Jamming AN/ Anzeige AUS

- Kommando wird gesendet, keine weitere Anzeige. Jamming AN/ Anzeige AN

- Kein Jamming, Fernbedienung außerhalb des Empfangsbereiches

- Grüne LED 4 blinkt 30s bis 60s.

- Kein Jamming, Fernbedienung innerhalb des Empfangsbereiches

- Grüne LED 4 blinkt bis die Rückmeldung empfangen wurde (max 12s). Dann erfolgt die Statusanzeige.

- Jamming vorhanden

- Grüne LED 4 blinkt bis 60s. Sobald Jamming detektiert wurde, leuchten alle 4 LED’s rot auf.

Jamming AUS/Anzeige AN

- Jamming vorhanden oder Fernbedienung außerhalb des Empfangsbereiches

- Grüne LED 4 blinkt 12s.

- Kein Jamming und Fernbedienung innerhalb des Empfangsbereiches

- Grüne LED 4 blinkt bis die Rückmeldung empfangen wurde (max. 12s). Dann erfolgt die Statusanzeige.

Dieses Gerät erfüllt die Anforderungen der EU-Richtlinie: 1995/5/EG Richtlinie über Funkanlagen und Telekommunikationseinrichtungen und die gegenseitige Anerkennung ihrer Konformität.

Die Konformitätserklärung ist zu beziehen unter:

ABUS Security-Center GmbH & Co. KG

86444 Affing

GERMANY

www.abus-sc.com
