BEDIENUNGSANLEITUNG FUBE50014 ABUS

FUBE50014 BEDIENUNGSCANLEITUNG

[UK] User Guide 12
[FR] Notice d'utilisation. 22
[NL] Gebruikershandleiding 31
[DK] Betjeningsvejledning 40
[ES] Manual de instrucciones.......49

12816314

CE

FUBE50014

MIT SICHERHEIT EIN GUTES GEFUHL - DANK MIT ROLLING-CODE

Dieses Bedienteil arbeitet mit der sicheren Rolling-Code-Technologie. Für optimalen Schutz gegen Code-Scanning und Code-Grabbing, um den Zugriff Unberechtigter zu verhindern.

Um Ihnen immer optimale und sichere Produkte auf dem aktuellsten Stand der Technik zur Vergebung zu stellen, entwickeln wir diese ständig weiter. Mit dieser neuen Software haben wir ein Rolling-Code Verfahren implementiert und Abläufe optimiert.

Das Funk-Bedienteil arbeitet mit dem Rolling-Code Verfahren, wenn der DIP-Schalter 8 auf ON geschaltet ist. Das Rolling-Code Verfahren ist kompatibel zu allen Secvest (FUAA50xxx) mit aktueller Firmware (>=v2.00.06) .

Weitere Details finden Sie in dieser Anleitung.

Vorwort

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieser Funk-Fernbedienung. Mit thisem Geräth haben Sie ein Produkt erworben, das nach dem heutigen Stand der Technik gebaut wurde.

Dieses Dokument bezieht sich auf den Softwarestand V1.3 der Funk-Fernbedienung. Diese Anleitung enthalt wichtige Hinweise zur Inbetriebnahme und Handhabung. Heben Sie diese Bedienungsanleitung deshalb zum Nachlesen auf! Diese Anleitung führt zu dieser Produkt - achten Sie darauf wenn Sie thesese Produkt an Dritte weitergeben.

Konformität

Hiermit erklart ABUS Security-Center GmbH & Co. KG, dass der Funkanlageotyp mit der Artikelnummer FUBE50014 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: wwwabus.com Artikelsuche FUBE50014/Downloads. Die Konformitätserklärung kann unter folgender Adresse bezogen werden: ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, GERMANY

Bestimmungsgemäß Verwendung

Beachten Sie die Anweisungen und Hinweise in dieser Anleitung! Sollten Sie sich nicht an diese Anleitung halten, erlischt Ihr Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen! Das gesamte Produkt darf nicht geändert oder

umgebaut werden. Die Fernbedienung ist nicht wasserdicht.itte vermeiden Sied direkten Kontakt mit Wasser! Es wurde alles Erdenkliche unternommen, um Sicherzustellen, dass der Inhalt dieser Anleitung korrekt ist. Jedoch kann weder der Verfasser noch ABUS Security-Center GmbH & Co. KG die Haftung fur einen Verlust oder Schaden übernehmen, der durch falsche Bedienung, bestimmungswidrigen Gebrauch oder durch Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht wurde. Der Inhalt dieser Anleitung kann ohne vorherige Bekanntgabe geändert werden.

Hinweise und Informationen zum Betrieb der Funk-Fernbedienung finden Sie am Ende der Anleitung. [ab Seite 59]

Batteriehinweise

Das Gerät wird über eine 3V Lithium Batterie mit Gleichspannung versorgt. Um eine lange Lebensdauer zu garantieren, sowie Brände und Verletzungen zu vermeiden, beachten Sieitte folgende Hinweise:

Entsorgen Sie die Batterie nicht über den Hausmull.
Die Batterie darf keiner Wärmequelle oder Sonneneinstrahlung direkt ausgesetzt werden und an keinem Ort mit sehr hoher Temperatur aufbewahrt werden.
Die Batteriearficht nicht verbrannt werden.
Die Batteriearficht mit Wasser in Berhrungkommen.
Die Batteriearficht zerlegt, angestochen oder beschadigt werden.
Die Batteriekontakte)durfen nicht kurzgeschlossen werden.
Die Batteriearficht in die Hande von Kleinkindern gelangen.
Die Batterie ist nicht wieder aufladbar.

Entsorgung

Entsorgung nach Richtlinie WEEE 2002/96 EG

Das Produkt enthalt wertvolle Rohstoffe. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Das Produkt samt Zubehör muss innerhalb der EU gesammelt und separat entsorgt werden. Geräte, die so gekennzeichnet sind, dürfen nicht über den

Hausmull entsorgt werden.itte wenden Sie sich an ihren Handler bzw. entsorgen Sie die Produkte über dieCOMMUNALE Sammelstelle fur Elektroschrott.

Merkmale

These Funk-Fernbedienung dient zur Aktivierung und Deaktivierung der Alarmanlage. Sie zeigt ihren den momentanen Status der Alarmanlage an. Die optionale Aktivierung eines Schaltausgangs ist möglich. Die Funk-Fernbedienung besitzte eine Überfallfunktion. Sie dient auch zur Steuerung von 868 MHz Transceivern des Secvest / Terxon - Sortiments.

Technische Daten

Funkfrequenz: 868,6625 MHz

Sendeleistung:

Reichweite (Freifeld):

Reichweite (Gebäude):

Spannungsversorgung:

Betriebstemperatur:

Luftfeuchtigkeit:

Abmessungen (BxHxT):

Gewicht: 35 g

Sicherheitsgrad:

Umweltklasse:

Standard: EN50131-3

max. 10mW (Verständerkerausgang)

ca. 200m

abhängig von Umgebungsbedingungen

Lithium Batterie / CR 2450 Li-Mn 3V

-10°C bis +40°C

max. 75% (nicht kondensierend)

36,2× 62× 17mm

2 (EN50131-1:2006)

II (EN50131-1:2006)

Bedienung

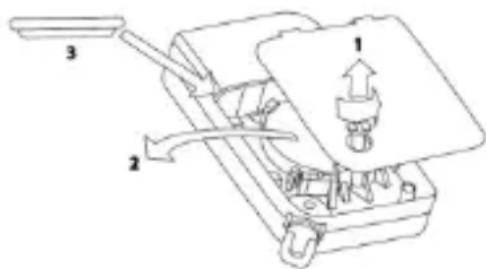

Einsetzen der Batterie / Batteriewechsel

Bevor die Funk-Fernbedienung benutzt werden kann, muss die Batterie eingelegt werden. Beim Einlagen der Batterie leuchten nacheinander alle LED-Paare rot und grün auf um die ordnungsgemäß Funktion aller LEDs zu signalisieren.

Ablesen der Software-Version

Anschließlich wird die Software-Version der Fernbedienung durch die beiden obersten LEDs signalisiert. Die Haupt-Version wird durch das Blinken der roten LED angezeigt, während die Unter-Versionierung durch das anschließende Blinken der grünen LED angezeigt wird.

Einlernen

Führten Sieitte die Schritte aus, die in der Bedienungsanleitung der jeweiligen kompatiblen Komponente beschreiben sind. Die *,*Taste kann entweder zum „Intern aktivieren" oder zum Schalten eines Ausgangs benutzt werden.

Details dazu erfolhen Sie bereits aus der Bedienungsanleitung der jeweiligen kompatiblen Komponente.

Kundendienst und Support

Endverbraucher

Bei auftretenden Fragen, wenden Sie sichitte an ihren Fachhändler oder Errichter.

Fachhändler / Errichter

Informationen zum Produkt finden Sie auf unserer Website.

ABUS Security-Center GmbH & Co. KG

86444 Affing

Linker Kreuthweg 5

GERMANY

http://wwwabus.com/

[e-mail]

© ABUS Security-Center GmbH & Co. KG, Mai 2015

FUBE50014 USER GUIDE

[UK] User Guide 12
[FR] Notice d'utilisation. 22
[NL] Gebruikershandleiding 31
[DK] Betjeningsvejledning 40
[ES] Manual de instrucciones.......59

CE

FUBE50014

Note

PEACE OF MIND AND SECURITY - THANKS TO THE ROLLING CODE

ABUS Security-Center GmbH & Co. KG

86444 Affing

Linker Kreuthweg 5

GERMANY

http://wwwabus.com/

[e-mail]

ABUS Security-Center GmbH & Co. KG

86444 Affing

Linker Kreuthweg 5

GERMANY

http://wwwabus.com/

[e-mail]

© ABUS Security-Center GmbH & Co. KG, Mai 2015

Bereik (open terrein):

ca. 200m

Bereikt (gebouwen):

ABUS Security-Center GmbH & Co. KG

86444 Affing

Linker Kreuthweg 5

GERMANY

http://wwwabus.com/

[e-mail]

© ABUS Security-Center GmbH & Co. KG, Mei 2015

Bortskaffelse iht. direktivet WEEE 2002/96 EF

ABUS Security-Center GmbH & Co. KG

D-86444 Affing

Linker Kreuthweg 5

GERMANY

http://wwwabus.com/

[e-mail]

© ABUS Security-Center GmbH & Co. KG, Maj 2015

ABUS Security-Center GmbH & Co. KG

86444 Affing

Linker Kreuthweg 5

GERMANY

http://wwwabus.com/

[e-mail]

© ABUS Security-Center GmbH & Co. KG, Maj 2015

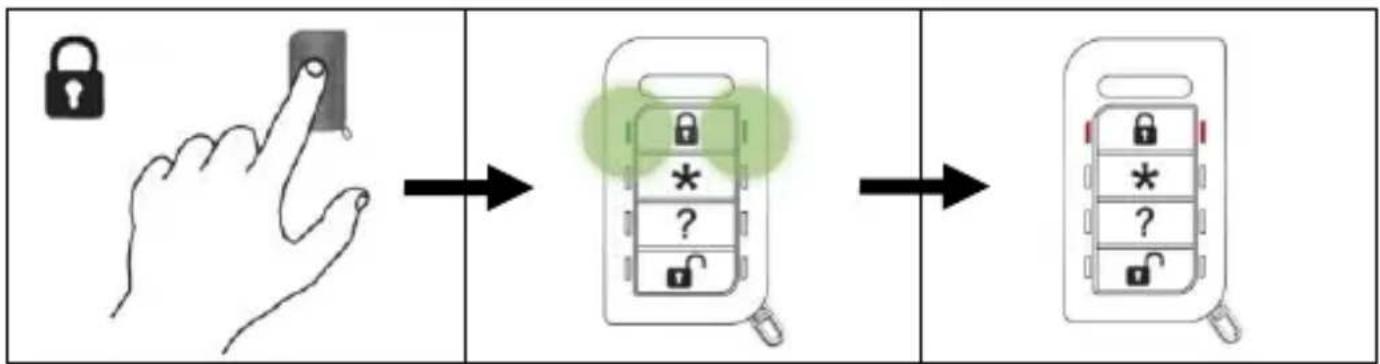

[DE] Aktivieren der Alarmanlage

[UK] Arming the alarm system
[FR] Activation de la centrale d'alarme
[NL] Alarinstallatie activeren
[DK] Aktivering af alarmanlagget
[ES] Activación del sistema de alarma

VdS konforme Verwendung

VdS conformal usage

[DE]

Bei der Aktivierung der Alarmanlage, dürfen Sie sich nicht im überwachten Bereich aufhalten. Bei Anlagen, die nach VdS 3438 installiert sind, damit hiermit keine Scharf- / Unscharf-Schaltung durchgeführt werden.

[UK]

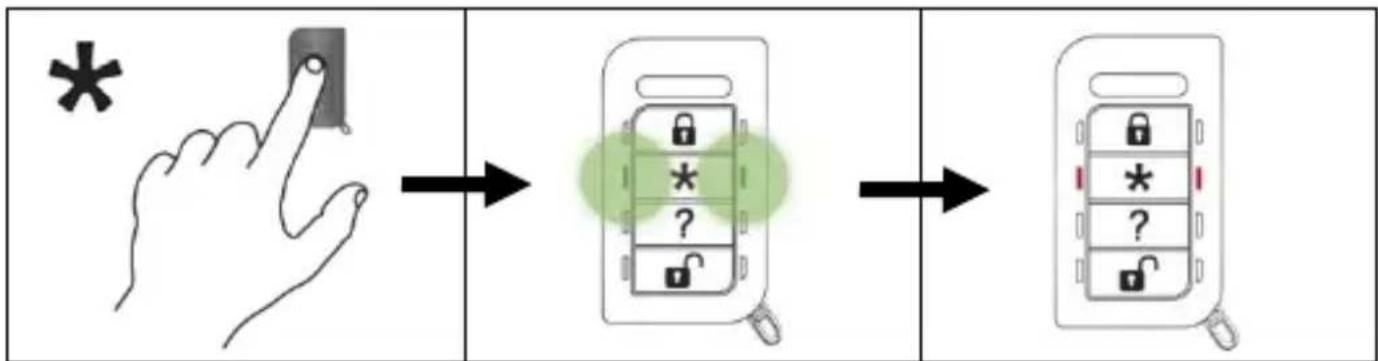

[DE] Intern aktivieren

[UK] Arming internally
[FR] Activer en interne
[NL] Intern activeren
[DK] Delaktivering af anlag
[ES] Activación interna

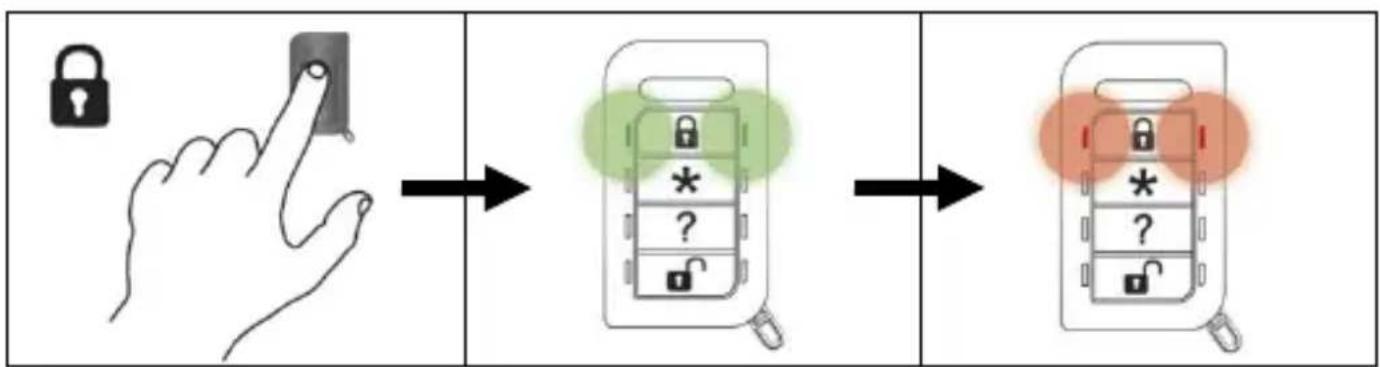

[DE] Aktivierung fehlgeschlagen

[UK] Arming failure
[FR] L'activation a échoué
[NL] Activering mistrukt
[DK] Aktivering mislykke
[ES] Error deactivación

[DE] Deaktivieren

[UK] Disarming
[FR] Désactiver
[NL] Deactiveren
[DK] Deaktivering
[ES] Desactivación

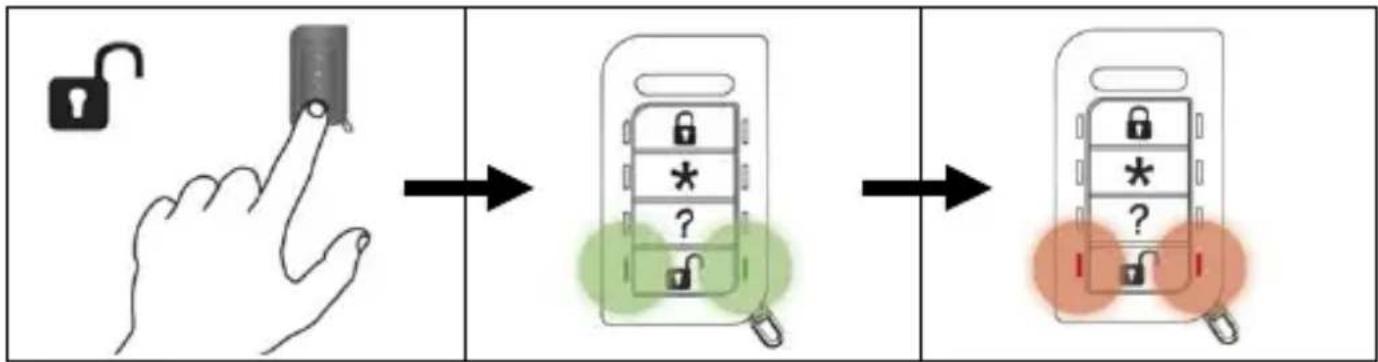

[DE] Deaktivieren nach Alarm

[UK] Disarming after alarm
[FR] Désactiver après déclenchement d'une alarme
[NL] Deactiveren na alarm
[DK] Deaktivering after alarm
[ES] Desactivación tras alarma

[DE]

Statusabfrage

[UK]

Status query

[FR]

[→Anlage intern aktiviert]

[→Anlage deaktiviert]

[DE] Überfallalarm auslösen

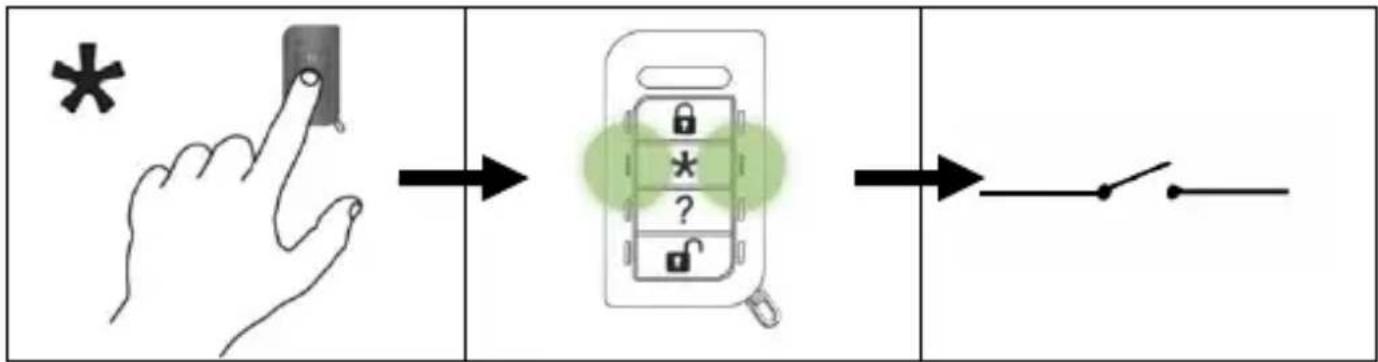

[DE] Ausgang schalten

[UK] Switching output
[FR] Commuter sortie
[NL] Uitgang schakelen
[DK] Kobling af udgang
[ES] Conmutar salute

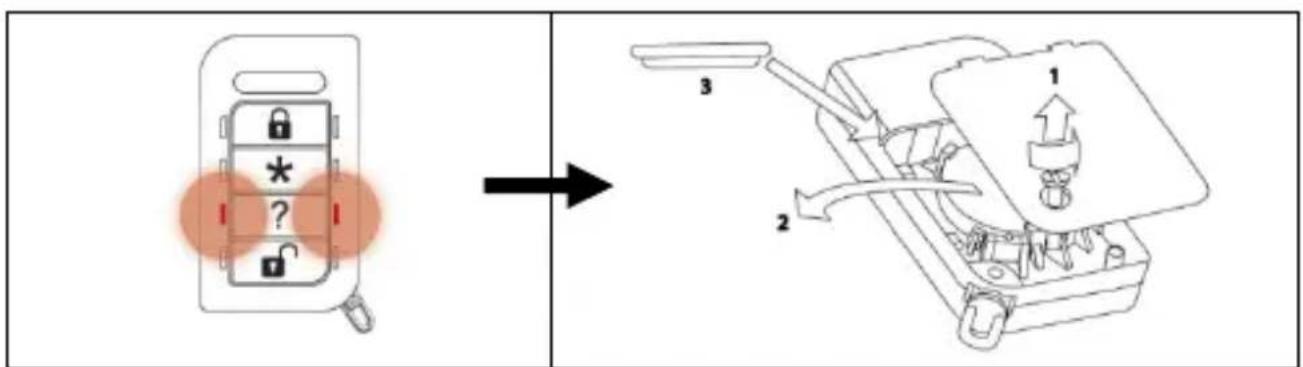

[DE] Leere Batterie

[UK] Empty battery
[FR] Batterie vide
[NL] Lege batterij
[DK] Afladet batteri
[ES] Pila sin carga
