FU8150 - Fernbedienung ABUS - Kostenlose Bedienungsanleitung

Produkttyp	Funkfernbedienung
Marke	ABUS
Modell	FU8150 (FUBE50015)
Frequenz	868,6625 MHz
Sendeleistung	10 mW
Anzeige	8 Status-LEDs
Reichweite im Freifeld	Ca. 200 m
Reichweite im Gebäude	Variiert je nach Gegebenheiten
Stromversorgung	Lithiumbatterie CR2450 3 V
Schwelle Batterie schwach	< 2,4 V
Betriebstemperatur	-10 °C bis +40 °C
Max. Luftfeuchtigkeit	75 % (nicht kondensierend)
Abmessungen (L x H x B)	36,2 x 62 x 17 mm
Gewicht	35 g
Sicherheitsstufe	2 (EN50131-1)
Umweltklasse	II
Hauptfunktionen	Secvest Alarm scharf/unscharf schalten, Notfall, Rollingcode
Kompatibilität	Secvest Alarmanlagen FUAA50xxx und FU800x, 868 MHz Transceiver
Wartung und Reinigung	Wasser und Hitze vermeiden, mit trockenem Tuch reinigen
Ersatzteile und Reparierbarkeit	Batterie austauschbar (CR2450)
Allgemeine Informationen	Konform mit RED, EMV, RoHS, WEEE

Häufig gestellte Fragen - FU8150 ABUS

Wie lege ich die Batterie in die Fernbedienung FU8150 ein?

Öffnen Sie das Batteriefach, legen Sie eine CR2450-Batterie polrichtig ein. Beim Einschalten leuchten alle LEDs zur Funktionsprüfung auf.

Welche Reichweite hat die ABUS FU8150 Fernbedienung?

Im Freifeld beträgt die Reichweite ca. 200 Meter. In Gebäuden kann sie je nach Hindernissen und Umgebungsbedingungen variieren.

Wie funktioniert der Rollingcode bei der FU8150?

Der Rollingcode ändert sich bei jeder Nutzung, um Wiederholung und Hacking zu verhindern. Er ist standardmäßig aktiviert und mit Secvest FUAA50xxx Systemen kompatibel.

Kann ich diese Fernbedienung mit einer Secvest FU8000 Alarm verwenden?

Ja, wenn Sie den Rollingcode deaktivieren, funktioniert die Fernbedienung wie eine FU8100 und ist mit FU8000 und FUAA50xx kompatibel.

Was tun, wenn die Fernbedienung nicht mehr funktioniert?

Überprüfen Sie zuerst die Batterie: Bei einer Spannung unter 2,4 V ersetzen Sie sie durch eine neue CR2450. Falls das Problem bestehen bleibt, wenden Sie sich an Ihren Installateur.

Wie setze ich die Fernbedienung FU8150 zurück?

Entfernen Sie die Batterie, warten Sie einige Sekunden und setzen Sie sie wieder ein. Die Fernbedienung kehrt zu den Werkseinstellungen zurück. Weitere Details finden Sie in der Anleitung auf Seite 61.

Ist die Fernbedienung wasserdicht?

Nein, sie ist nicht wasserdicht. Vermeiden Sie jeden Kontakt mit Wasser und setzen Sie sie keiner übermäßigen Feuchtigkeit aus (max. 75 % nicht kondensierend).

Wie viele LEDs gibt es und was bedeuten sie?

8 Status-LEDs zeigen den Status des Alarmsystems an (scharf, unscharf, Alarm usw.). Die beiden oberen dienen zum Auslesen der Softwareversion (rot = Hauptversion, grün = Unterversion).

Wie lange hält die Batterie?

Die CR2450-Batterie hält je nach Nutzung mehrere Monate bis zu einem Jahr. Eine Meldung für schwache Batterie (blinkende LED) erscheint, wenn die Spannung unter 2,4 V fällt.

Wo finde ich die Konformitätserklärung der FU8150?

Die EU-Konformitätserklärung ist auf www.abus.com durch Suche nach der Referenz FUBE50015 zum Download verfügbar oder kann bei ABUS Security-Center angefordert werden.

BEDIENUNGSANLEITUNG FU8150 ABUS

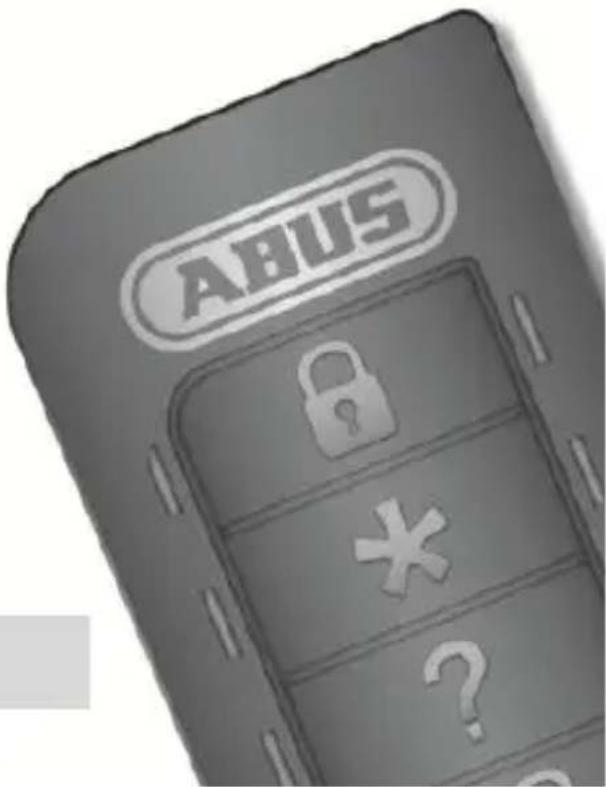

FUBE50015 BEDIENUNGSCANLEITUNG

[UK] User Guide 11
[FR] Notice d'utilisation. 21
[NL] Gebruikershandleiding 31
[DK] Betjeningsvejledning 41
[ES] Manual de instrucciones 51

12871844

CE

FUBE50015

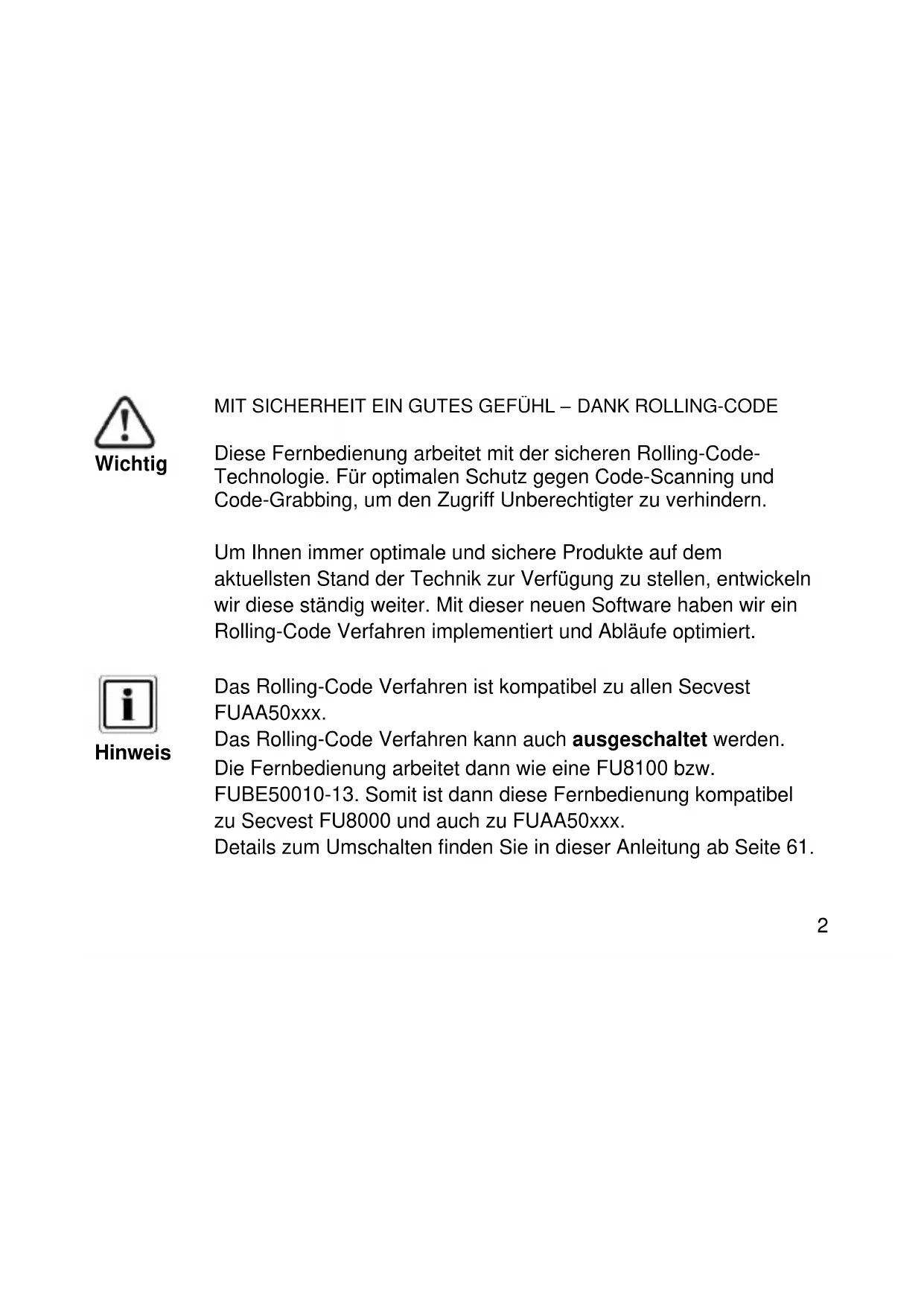

Wichtig

MIT SICHERHEIT EIN GUTES GEFUHL - DANK ROLLING-CODE

These Fernbedienung arbeitet mit der sicheren Rolling-Code-Technologie. Für optimalen Schutz gegen Code-Scanning und Code-Grabbing, um den Zugriff Unberechtigter zu verhindern.

Um Ihnen immer optimale und sichere Produkte auf dem aktuellsten Stand der Technik zur Vergebung zu stellen, entwickeln wir diese ständig weiter. Mit dieser neuen Software haben wir ein Rolling-Code Verfahren implementiert und Abläufe optimiert.

Hinweis

Das Rolling-Code Verfahren ist kompatibel zu allen Secvest FUAA50xxx.

Das Rolling-Code Verfahren kann auch ausgeschaltet werden. Die Fernbedienung arbeitet dann wie eine FU8100 bzw.

FUBE50010-13. Somit ist dann diese Fernbedienung kompatibel zu Secvest FU8000 und auch zu FUAA50xxx.

Details zum Umschalten finden Sie in dieser Anleitung ab Seite 61.

Vorwort

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieser Funk-Fernbedienung. Mit thisem Geräth haben Sie ein Produkt erworben, das nach dem heutigen Stand der Technik gebaut wurde.

Dieses Dokument bezieht sich auf den Softwarestand V3.1 der Funk-Fernbedienung. Diese Anleitung enthalt wichtige Hinweise zur Inbetriebnahme und Handhabung. Heben Sie diese Bedienungsanleitung deshalb zum Nachlesen auf! Diese Anleitung führt zu diesen Produkt - achten Sie darauf wenn Sie thesese Produkt an Dritte weitergeben.

Konformität

Hiermit erklart ABUS Security-Center GmbH & Co. KG, dass der Funkanlageotyp mit der Artikelnummer FUBE50015 der Richtlinie 2014/53/EU entspricht. Dervollständige Text der EU Konformitätserklung ist unter der folgenden Internetadresse verfügbar: wwwabus.com Artikelsuche FUBE50015/Downloads. Die Konformitätserklung kann unter folgender Adresse bezogen werden: ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, GERMANY

Bestimmungsgemäß Verwendung

Beachten Sie die Anweisungen und Hinweise in dieser Anleitung! Sollen Sie sich nicht an diese Anleitung halten, erlischt Ihr Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen! Das gesamte Produkt darf nicht geändert oder

umgebaut werden. Die Fernbedienung ist nicht wasserdicht.itte vermeiden Sied direkten Kontakt mit Wasser! Es wurde alles Erdenkliche unternommen, um Sicherzustellen, dass der Inhalt dieser Anleitung korrekt ist. Jedoch kann weder der Verfasser noch ABUS Security-Center GmbH & Co. KG die Haftung fur einen Verlust oder Schaden übernehmen, der durch falsche Bedienung, bestimmungswidrigen Gebrauch oder durch Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht wurde. Der Inhalt dieser Anleitung kann ohne vorherige Bekanntgabe geändert werden.

Hinweise und Informationen zum Betrieb der Funk-Fernbedienung finder Sie am Ende der Anleitung. [ab Seite 61]

Batteriehinweise

Das Gerät wird über eine 3V Lithium Batterie mit Gleichspannung versorgt. Um eine lange Lebensdauer zu garantieren, sowie Brände und Verletzungen zu vermeiden, beachten Sieitte folgende Hinweise:

• Entsorgen Sie die Batterie nicht über den Hausmüll.
• Die Batterie darf keiner Wärmequelle oder Sonneneinstrahlung direkt ausgesetzt werden und an keinem Ort mit sehr hoher Temperatur aufbewahrt werden.
  Die Batteriearfichtverbranntwerden.
  Die Batteriearficht mit Wasser in Berhrungkommen.
  Die Batteriearficht zerlegt,angestochen oder beschadigt werden.
  Die Batteriekontakte)durfen nicht kurzgeschlossen werden.
  Die Batterie darf nicht in die Hande von Kleinkindern gelangen.
  Die Batterie ist nicht wieder auffladbar.

Verpackung

• Halten Sie Kinder von Verpackungsmaterialien und Kleinteilen fern - Erstickungsgefahr

Entsorgung

Entsorgung nach Richtlinie WEEE 2012/19/EU

Das Produkt enthalt wertvolle Rohstoffe. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Das Produkt samt Zubehör muss innerhalb der EU gesammelt und separat entsorgt werden. Geräte, die so gekennzeichnet sind, dürfen nicht über den

Hausmüll entsorgt werden.itte wenden Sie sich an ihren Handler bzw. entsorgen Sie die Produkte über dieCOMMUNALE Sammelstelle fur Elektroschrott.

Merkmale

These Funk-Fernbedienung dient zur Aktivierung und Deaktivierung der Secvest Alarmanlage FUAA50xxx und FU800x. Sie zeigt Ohnen den momentanen Status der Alarmanlage an. Das optionale Schalten eines Ausgangs ist möglich. Die Funk-Fernbedienung besitzt eine Überfallfunktion. Sie dient auch zur Steuerung von 868 MHz Transceivern des Secvest Sortiments.

Technische Daten

Funkfrequenz: 868,6625 MHz

Sendeleistung: max. 10 mW (Verständerkerausgang)

Anzeige: 8 Status LEDs

Reichweite (Freifeld): ca. 200 m

Reichweite (Gebäude): abhängig von Umgebungsbedingungen

Spannungsversorgung: Lithium Batterie / CR 2450 Li-Mn 3V

Batterie Fehlermeldung: < 2,4V ("Batterie schwach" Schwelle)

Betriebstemperatur: -10°C bis +40°C

Luftfeuchtigkeit: max. 75% (nicht kondensierend)

Abmessungen (BxHxT): 36,2 × 62 × 17 ~mm

Gewicht: 35 g

Sicherheitsgrad: 2 (EN50131-1+A1:2009,§6)

Umweltklasse: II (EN50131-1+A1:2009,§7)

Standards, Konformität: EN50131-1, 3, 5-3, 6

EU-Richtlinien: RED: 2014/53/EU, EMV: 2014/30/EU RoHS: 2011/65/EU,

WEEE: 2012/19/EU, ErP: 2009/125/EG, Niederspannung: 2014/35/EU,

Allgemeine Sicherheit: 2001/95/EG

Bedienung

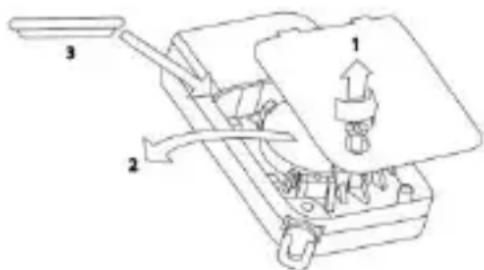

Einsetzen der Batterie / Batteriewechsel

Bevor die Funk-Fernbedienung benutzt werden kann, muss die Batterie eingelegt werden. Beim Einlagen der Batterie leuchten nacheinander alle LED-Paare rot und grün auf um die ordnungsgemäß Funktion aller LEDs zu signalisieren.

Ablesen der Software-Version

Anschließend wird die Software-Version der Fernbedienung durch die beiden obersten LEDs signalisiert. Die Haupt-Version wird durch das Blinken der roten LED angezeigt, während die Unter-Versionierung durch das anschließende Blinken der grünen LED angezeigt wird.

Einlernen

Führer Sieitte die Schritte aus, die in der Bedienungsanleitung der jeweiligen kompatiblen Komponente beschreiben sind. Die *,*Taste kann entweder zum Intern aktivieren" oder zum Schalten eines Ausgangs benutzt werden.

Details dazu erfolhen Sie ebenfalls aus der Bedienungsanleitung der jeweiligen kompatiblen Komponente.

Kundendienst und Support

Endverbraucher

Bei auftretenden Fragen, wenden Sie sichitte an ihren Fachhändler oder Errichter.

Fachhändler / Errichter

Informationen zum Produkt finden Sie auf unserer Website.

ABUS Security-Center GmbH & Co. KG

86444 Affing

Linker Kreuthweg 5

GERMANY

http://wwwabus.com/

[e-mail]

© ABUS Security-Center GmbH & Co. KG, 05 / 2017

ABUS Security-Center GmbH & Co. KG

86444 Affing

Linker Kreuthweg 5

GERMANY

http://wwwabus.com/

[e-mail]

ABUS Security-Center GmbH & Co. KG

86444 Affing

Linker Kreuthweg 5

GERMANY

http://wwwabus.com/

[e-mail]

© ABUS Security-Center GmbH & Co. KG, Mai 2017

Zendvermögen: max. 10 mW (versterkeruitgang)

Bereik (open terrein): ca. 200 m

veiligung: 2001/95/EG

Bediening

ABUS Security-Center GmbH & Co. KG

86444 Affing

Linker Kreuthweg 5

GERMANY

http://wwwabus.com/

[e-mail]

© ABUS Security-Center GmbH & Co. KG, Mei 2017

Bortskaffelse iht. direktivet WEEE 2012/19/EU

ABUS Security-Center GmbH & Co. KG

D-8644 Affing

Linker Kreuthweg 5

GERMANY

http://wwwabus.com/

[e-mail]

© ABUS Security-Center GmbH & Co. KG, Maj 2017

FUBE50015 MANUAL DE INSTRUCCIONES

[UK] User Guide 11
[FR] Notice d'utilisation. 21
[NL] Gebruikershandleiding 31
[DK] Betjeningsvejledning 41
[ES] Manual de instrucciones ....51

12871844

CE

FUBE50015

ABUS Security-Center GmbH & Co. KG

86444 Affing

Linker Kreuthweg 5

GERMANY

http://wwwabus.com/

[e-mail]

© ABUS Security-Center GmbH & Co. KG, Maj 2017

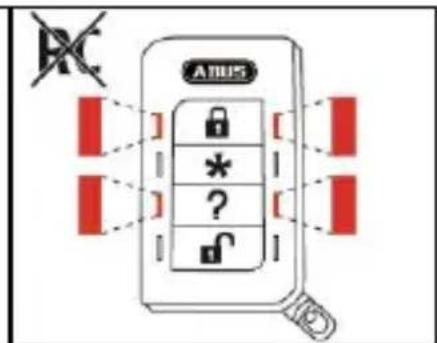

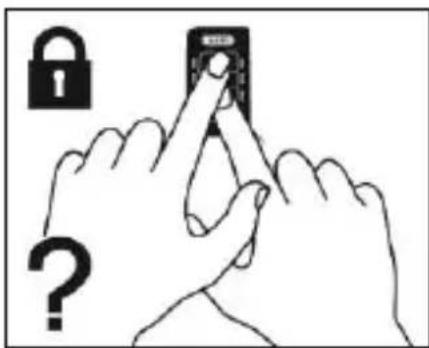

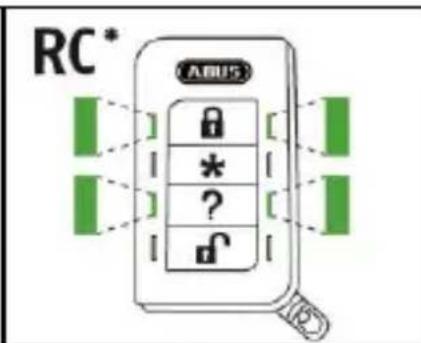

[DE] Rolling Code (RC)

[UK] Rolling code (RC)
[FR] Code tournant (RC)
[NL] Rollingcode (RC)
[DK] Rolling Code (RC)
[ES] Rolling Code (RC)

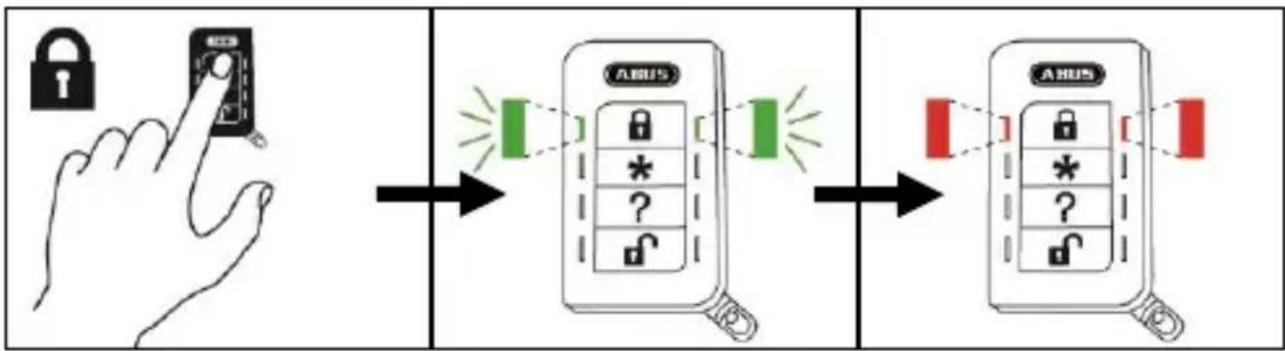

[DE] Aktivieren der Alarmanlage

[UK] Arming the alarm system
[FR] Activation de la centrale d'alarme
[NL] Alarinstallatie activeren
[DK] Aktivering af alarmanlagget
[ES] Activación del sistema de alarma

VdS konforme Verwendung

VdS conformal usage

[DE] Bei der Aktivierung der Alarmanlage, dürfen Sie sich nicht im überwachten Bereich aufhalten. Bei Anlagen, die nach VdS 3438 installiert sind, darf hiermit keine Scharf- / Unscharf-Schaltung durchgeführt werden.

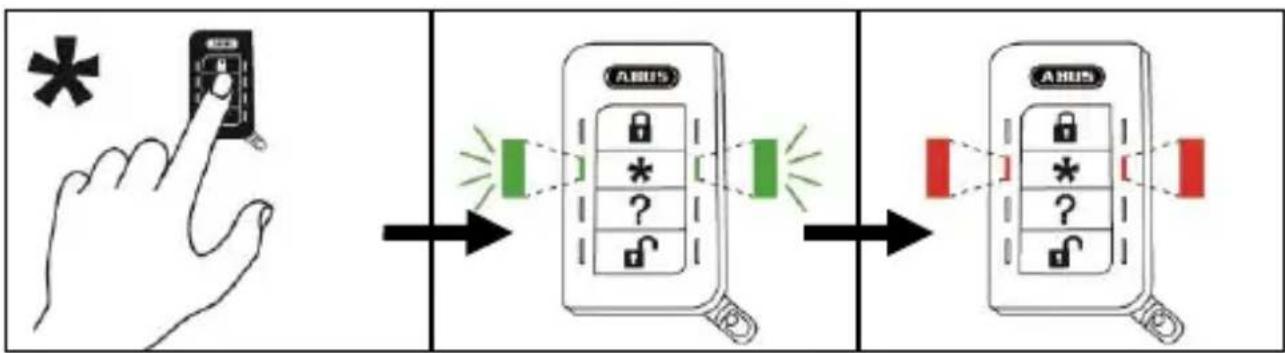

[DE] Intern aktivieren

[UK] Arming internally
[FR] Activen interne
[NL] Intern activeren
[DK] Delaktivering af anlag
[ES] Activación interna

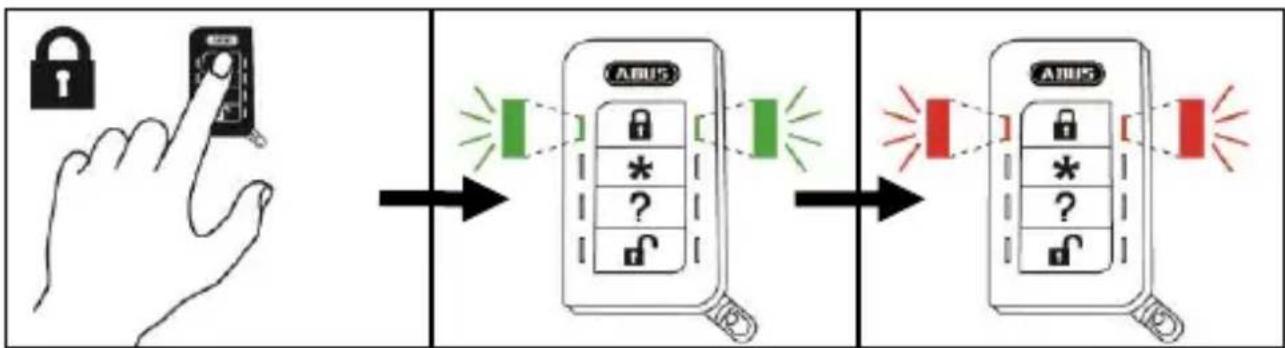

[DE] Aktivierung fehlgeschlagen

[UK] Arming failure
[FR] L'activation a échoué
[NL] Activering mistrukt
[DK] Aktivering mislykke
[ES] Error deactivación

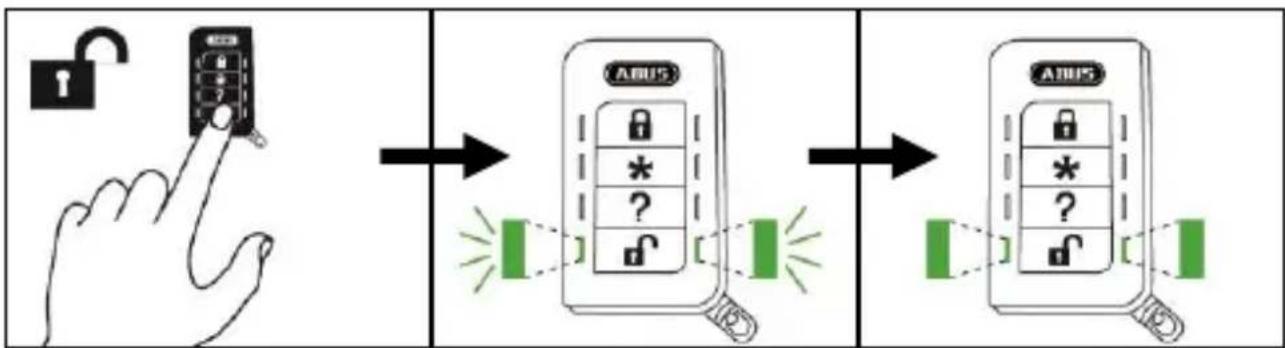

[DE] Deaktivieren

[UK] Disarming
[FR] Désactiver
[NL] Deactiveren
[DK] Deaktivering
[ES] Desactivación

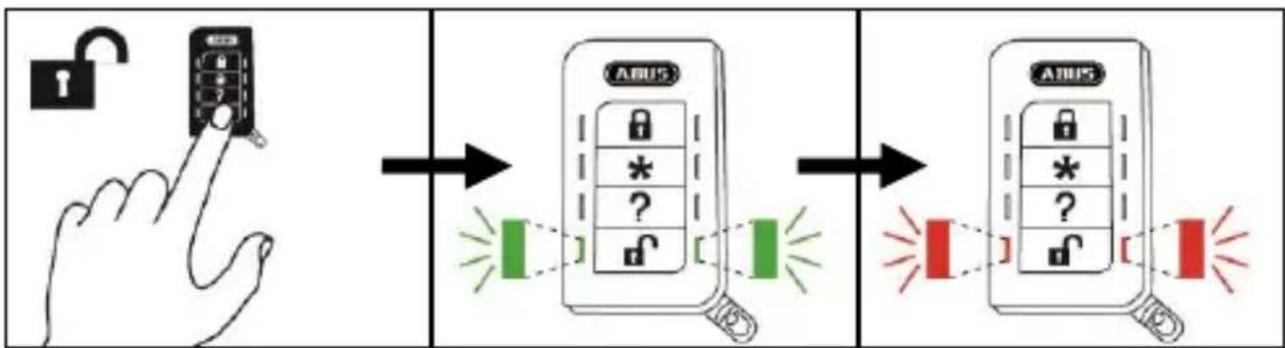

[DE] Deaktivieren nach Alarm

[UK] Disarming after alarm
[FR] Désactiver après déclenchement d'une alarmé
[NL] Deactiveren na alarm
[DK] Deaktivering after alarm
[ES] Desactivación tras alarma

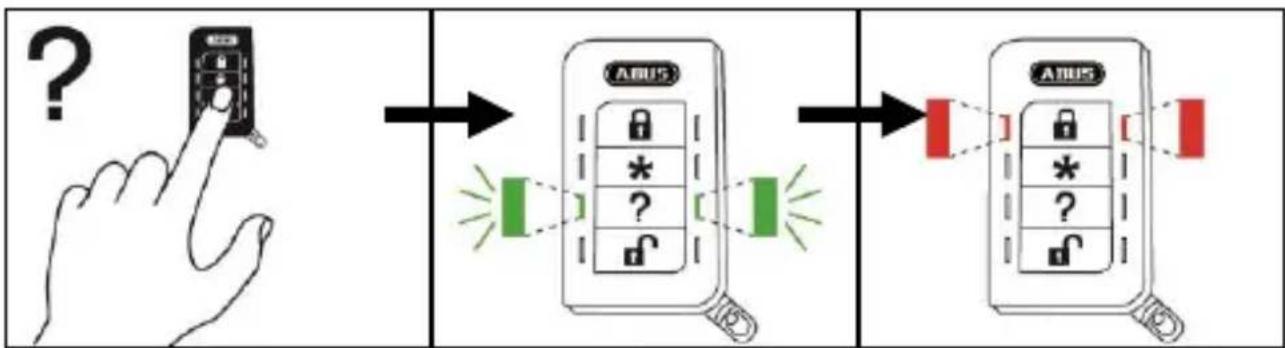

[DE] Statusabfrage [→Anlage aktiviert]

[UK] Status query [ System is armed]
[FR] Vérification de l'etat de l'alarme [→système activé]
[NL] Status opvragen [→installatie geactiveerd]
[DK] Statusforespørgsel [→Anlæg aktiveret]
[ES] Consulta de estado [→sistema activado]

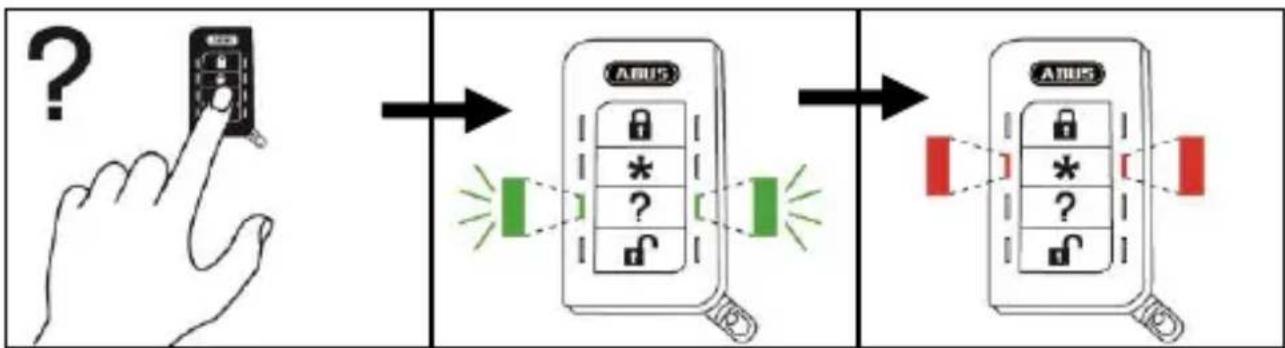

[DE] Statusabfrage [→Anlage intern aktiviert]

[UK] Status query [ System is armed internally]
[FR] Vérification de l'etat de l'alarme [→système activé en interne]
[NL] Status opvragen [→installatie intern geactiveerd]
[DK] Statusforespørgsel [→Anlag delaktiveret]
[ES] Consulta de estado [→sistema activado internamente]

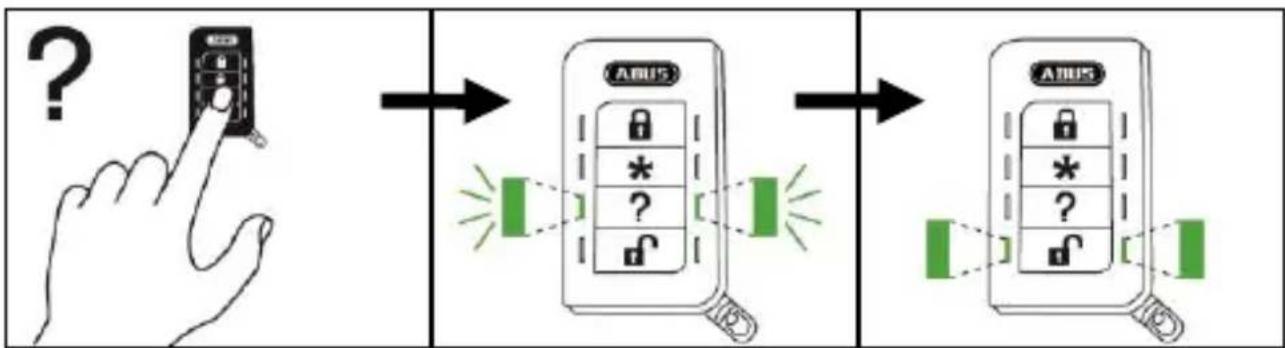

[DE] Statusabfrage [→Anlage deaktiviert]

[UK] Status query [ System is disarmed]
[FR] Vérification de l'etat de l'alarme [→système désactifé]
[NL] Status opvragen [→installatie gedeactiveerd]
[DK] Statusforespørgsel [→Anlag deaktiveret]
[ES] Consulta de estado [→sistema desactivado]

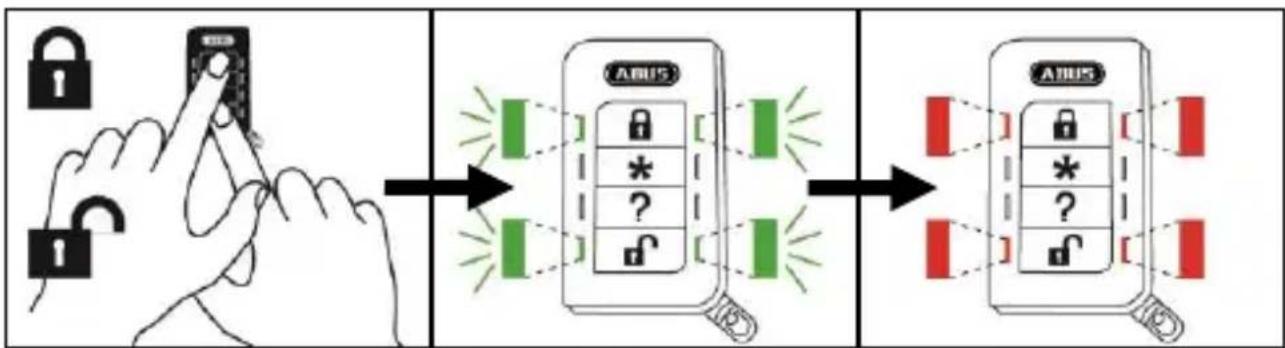

[DE] Überfallalarm auslösen

[UK] Trigger panic alarm
[FR]Déclencher l'alarme agression
[NL] Overvalalarm activeren
[DK] Udløs overfaldsalarm
[ES] Activación de alarma de atraco

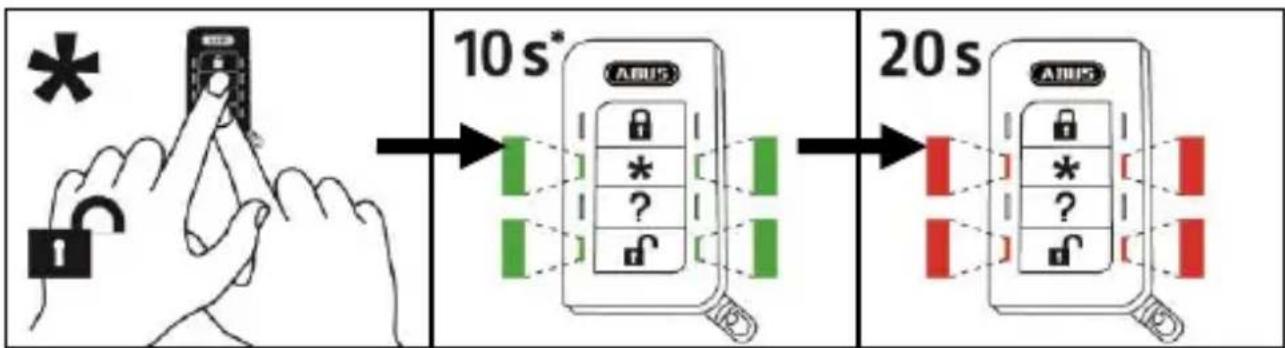

[DE] Empfangszeit

[UK] Reception time
[FR] Temps de transmission
[NL] Ontvangstijd
[DK] Modtagelsestid
[ES] Tiempo de recepción

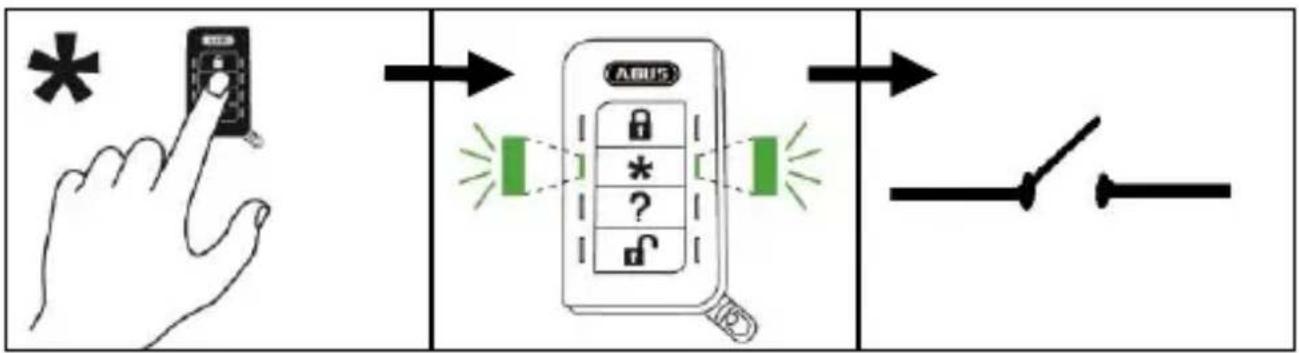

[DE] Ausgang schalten

[UK] Switching output
[FR] Commuter sortie
[NL] Uitgang schakelen
[DK] Kobling af udgang
[ES] Conmutar salute

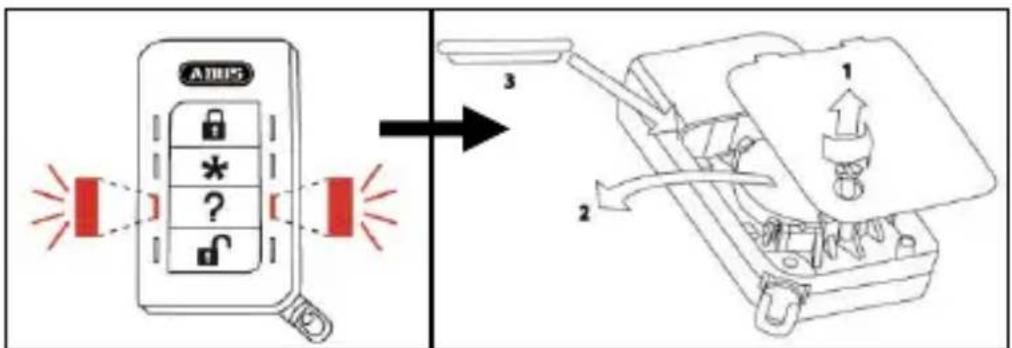

[DE] Leere Batterie

[UK] Empty battery
[FR] Batterie vide
[NL] Lege batterij
[DK] Afladet batteri
[ES] Pila sin carga
